LM317 منظم الجهد: Pinout ، الدائرة ، مقارنة مع LM7805 ، ونظرة عامة على ورقة البيانات

منظم الجهد القابل للتعديل LM317 هو مكون يستخدم على نطاق واسع في تصميم إمدادات الطاقة.ومن المعروف عن قدرتها على توفير الفولتية المستقرة للإخراج بين 1.25 فولت و 37 فولت ، بسعة الحالية تصل إلى 1.5A.إن تعدد استخداماتها في التطبيقات الصناعية وميزات مثل حماية الحمل الزائد الحراري ، والحدود الحالية ، ونطاق ضبط الجهد العريض يجعلها عنصرًا أساسيًا في العديد من مشاريع الإلكترونيات.تستكشف هذه المقالة الميزات الرئيسية لـ LM317 ، ويقارنها مع المنظمين البديلين مثل LM7805 و LT3080 ، وتفحص تطبيقاتها العملية المختلفة ، من تصميم إمدادات الطاقة إلى شحنات البطارية وسائقي LED.

كتالوج

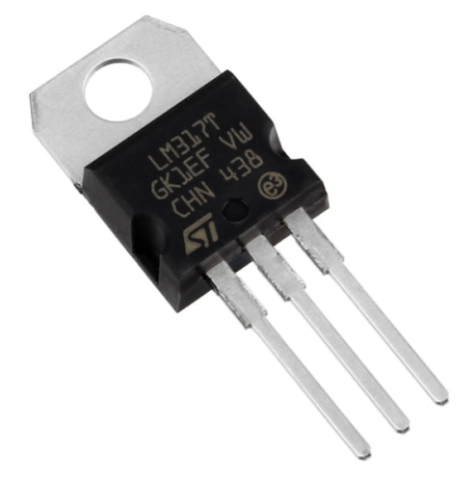

نظرة عامة على LM317

ال LM317 يمثل منظم الجهد ثلاثي الطرفي القابل للتكيف للغاية ، مصنوع من قبل العديد من مصنعي الدوائر المتكاملة الشهيرة (IC).يتمتع هذا المكون بالاستخدام الواسع النطاق في دوائر إمدادات الطاقة الخاضعة للتنظيم DC بسبب قدرته على تقديم مستويات الجهد القابلة للتعديل والمستقرة.

يمكن لـ LM317 تقديم جهد إخراج يتراوح من 1.25 فولت إلى 37 فولت ويتكيف مع المتطلبات الحالية المختلفة ، مما يعزز نطاق التطبيق الخاص به.يمكن أن توفر أكثر من 1.5 A من التيار إلى الحمل ، مما يعزز استخدامه في مختلف المشاريع.

الحد الداخلي للأرصدة المحدودة.يمنع الإغلاق الحراري ارتفاع درجة الحرارة ، وتعزيز طول العمر.يضمن تعويض المنطقة الآمنة عملية مستقرة في ظل ظروف متنوعة.الاستقرار في ظل ظروف المدخلات المتقلبة يحافظ على أداء ثابت.في السيناريوهات الفعلية ، يتم تبني LM317 في مجموعة متنوعة من المشاريع الإلكترونية والاستخدامات التجارية.يمكنك الاستفادة من قابلية ضبط احتياجات الجهد المخصص في مجموعات DIY والنماذج الأولية والتصميمات الصناعية.على وجه التحديد ، يتم استخدامه بشكل متكرر في مستلزمات طاقة المقعد ، وشواحن البطارية ، وسائقي LED.

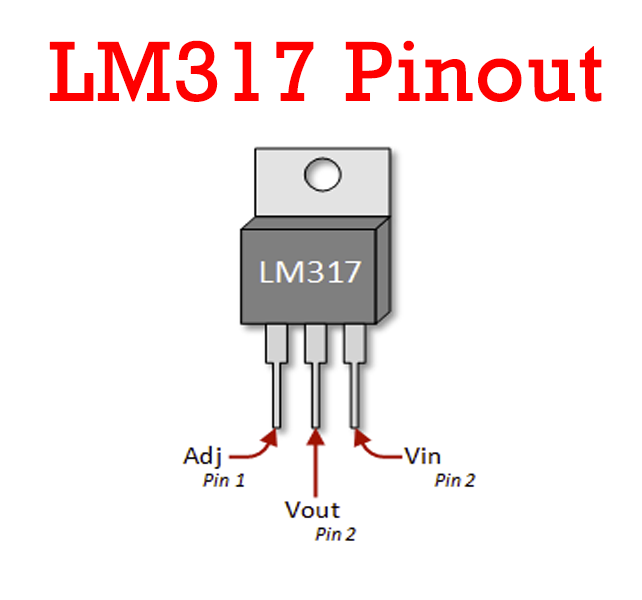

تكوين PIN LM317

رقم PIN	اسم الدبوس	وصف
1	يُعدِّل	هؤلاء دبابيس ضبط جهد الخرج
2	الإخراج الجهد (Vout)	ال يمكن الحصول على جهد الإخراج المنظم الذي تم تعيينه بواسطة دبوس ضبط من هذا الدبوس
3	مدخل الجهد (فين)	ال يتم إعطاء جهد الإدخال الذي يجب تنظيمه لهذا الدبوس

مواصفات LM317

هنا هو محتوى الجدول لـ On Semiconductor LM317T.

يكتب	المعلمة	تفاصيل
دورة الحياة حالة		عفا عليها الزمن
آخر الشحنات	(آخر تحديث: منذ 3 أيام)
اتصال تصفيح		القصدير
جبل		خلال فتحة
تصاعد يكتب		خلال فتحة
طَرد / قضية		TO-220-3
رقم من دبابيس		3
وزن		1.214012g
التشغيل درجة حرارة		0 درجة مئوية ~ 125 درجة مئوية
التغليف		أنبوب
المنشورة		2004
JESD-609 شفرة		E3
PBFree شفرة		نعم
جزء حالة		عفا عليها الزمن
رُطُوبَة مستوى الحساسية (MSL)		1 (غير محدود)
رقم من الإنهاء		3
ECCN شفرة		ear99
قوة تصنيف		20W
التعبئة طريقة		السكك الحديدية
الأعلى تبديد السلطة		20W
صالة موضع		أعزب
قمة درجة حرارة التراجع (درجة مئوية)		235
رقم من الوظائف		1
صالة يقذف		2.54mm
وقت @ ذروة تراجع درجة الحرارة (S)		30
قاعدة رقم الجزء		LM317
دبوس عدد		3
رقم من المخرجات		1
الجهد االكهربى - المدخلات (الحد الأقصى)		40 فولت
الإخراج الجهد االكهربى		37 فولت
الأعلى تيار الإخراج		1.5A
الإخراج إعدادات		إيجابي
الأعلى جهد الخرج		37 فولت
رقم من المنظمين		1
دقيقة جهد المدخلات		4.2v
حماية سمات		زيادة درجة الحرارة ، دائرة قصيرة
PSRR		75dB ~ 60dB (120 هرتز)
مرجع الجهد االكهربى		1.3V
أوقع الجهد االكهربى		2V
أوقع Voltage1-NOM		3V
دقيقة جهد الخرج		1.2v
قوة نسبة رفض العرض (PSRR)		60dB
دقيقة التيار حد		1.5A
حمولة التنظيم--٪ (٪)		5.80 ٪
ارتفاع		9.15mm
طول		10.4mm
عرض		4.6mm
يصل SVHC		لا SVHC
إشعاع تصلب		لا
روهز حالة		روهز متوافق
يقود حر		يقود حر

نماذج CAD لـ LM317

رمز

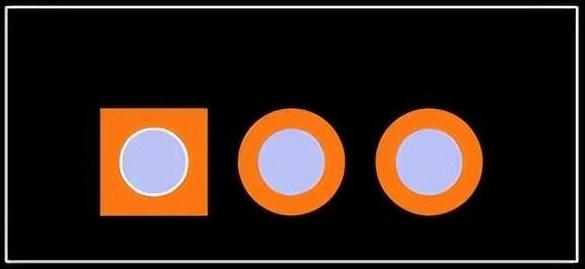

أقدام

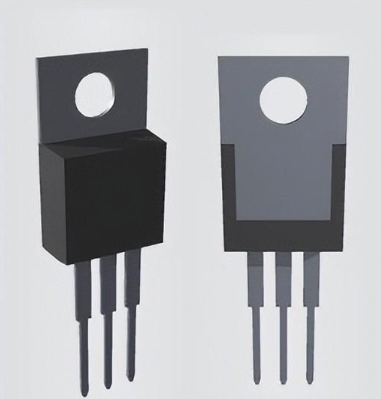

نماذج ثلاثية الأبعاد

الميزات الرئيسية لـ LM317

ميزة	وصف
قابل للتعديل نطاق الجهد الإخراج	قابل للتعديل من 1.25 فولت إلى 37 فولت
الحد الأقصى تيار الإخراج	أكبر من 1.5A
داخلي حماية الدائرة القصيرة	مدمج الحد الحالي لمنع الضرر
حراري حماية الحمل الزائد	يمنع ارتفاع درجة الحرارة عن طريق إغلاق المنظم
الإخراج تعويض منطقة آمنة	يضمن العملية الآمنة ضمن الحدود المحددة

تطبيقات LM317

يجد LM317 مكانه في عدد لا يحصى من التطبيقات بسبب تنوعه وموثوقيته.تتراوح هذه الاستخدامات من تنظيم الجهد الإيجابي إلى حماية الدوائر من القطبية العكسية والتحكم في المحركات.

تنظيم الجهد الإيجابي

في عالم تنظيم الجهد الإيجابي ، يتفوق LM317 في تقديم جهد إخراج ثابت وسط تقلبات في جهد الإدخال أو ظروف الحمل.يمكنك اللجوء إلى هذا المنظم لتحقيق الاستقرار في إمدادات الجهد للمعالجات الدقيقة والمكونات الإلكترونية الخطيرة.الأداء الثابت الذي يضمنه هو الأساس للعمل الأمثل للأجهزة الحساسة للطاقة ، وبالتالي تعزيز أدائها وعمرها.

إمدادات الطاقة المتغيرة

يضيء LM317 في إمدادات الطاقة المتغيرة ، معجبًا بقدرته على ضبط جهد الخرج بدقة من خلال تباين المقاومة.يتم تقدير هذه المرونة بشكل خاص في البيئات التجريبية التي تتطلب فولتية متنوعة لاختبار المكونات الإلكترونية.يمكنك الاعتماد بانتظام على LM317 لتوفير مستويات طاقة قابلة للتعديل أثناء النماذج الأولية أو الإصلاح ، مما يجعلها عنصرًا أساسيًا في مجموعات أدواتهم.

دوائر الحد الحالية

في الدوائر المحددة الحالية ، يحرس LM317 مكونات حساسة من سيناريوهات التيار الزائد عن طريق تحديد حدود التيار الدقيقة.هذه الحماية هي المهيمنة في تطبيقات مثل دوائر شحن البطارية ، حيث يتم استخدام التحكم في التيارات الشحن لتجنب تدهور البطارية.من خلال منع التدفقات التيار المفرط ، يساهم LM317 بشكل كبير في إطالة عمر الأجهزة المختلفة.

عكس حماية القطبية

يمكن للقطبية العكسي أن يعزز الفوضى على الدوائر الإلكترونية ، ولكن LM317 مقترنة مع المكونات الإضافية بمثابة درع ضد مثل هذه الحوادث.تثبت هذه الحماية لا تقدر بثمن في إلكترونيات السيارات وغيرها من أنظمة الطاقة المعرضة لانعكاسات القطبية العرضية.يؤكد دور المنظم في هذه التكوينات أهميته في تعزيز متانة أنظمة إمدادات الطاقة.

السيطرة على المحرك

في تطبيقات التحكم في المحركات ، يلعب LM317 دورًا رئيسيًا من خلال إدارة الجهد الموفر للمحركات ، مما يؤثر بشكل مباشر على سرعتهم وعزم الدوران.هذا التحكم نشط في مجالات مثل الأتمتة الصناعية والروبوتات ، حيث يلزم تشغيل محرك دقيق.حتى في المشاريع ، مثل المركبات التي يتم التحكم فيها عن بُعد ، فإن أداء LM317 القوي مفيد للغاية.

إلكترونيات المستهلك

يعد LM317 موجودًا في إلكترونيات المستهلك ، بما في ذلك أجهزة الكمبيوتر المكتبية وأقراص DVD ، حيث تحافظ على مستويات الجهد ضمن نطاقات محددة.يضمن هذا الاتساق أداءً موثوقًا للجهاز ويمنع الحالات الشاذة الوظيفية ، وبالتالي تحسين تجربتك.يشهد استخدامه على نطاق واسع في أجهزة المستهلك على فعاليته وموثوقيته.

بدائل LM317

• LM7805

• LM7806

• LM7809

• LM7812

• LM7905

• LM7912

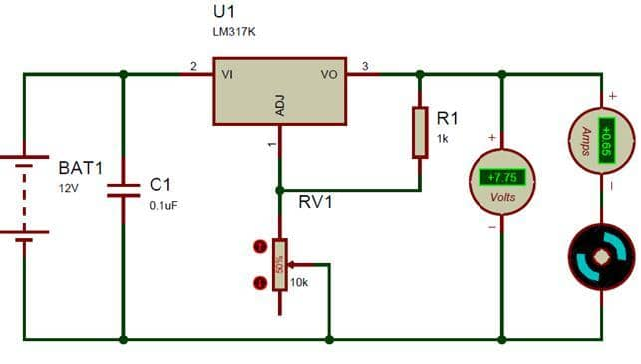

تنفيذ LM317

يتضمن استخدام LM317 كمنظم للجهد المتغير إعدادًا دقيقًا للحفاظ على تحكم دقيق على جهد الخرج.يتضمن الإجراء توصيل جهد الإدخال إلى دبوس VIN وضبط الجهد في دبوس ADJ باستخدام شبكة المقاوم.يمكّن هذا التكوين الجهد المطلوب للإخراج في Vout.بما في ذلك مقياس الجهد في دائرة المقسم المحتملة هذه يسمح التعديلات الديناميكية لجهد الخرج حسب الحاجة.

لاستخدام LM317 بشكل فعال ، يمكن تحديد جهد الخرج (VOUT) مع المعادلة

Vout = 1.25 × L (1 +(R2/R1))

هنا ، (R1) و (R2) هما مكونات مقاومة في الدائرة ، حيث تكون (R2) غالبًا مقياسًا للجهد.على سبيل المثال ، إذا كان (R1) هو 1KΩ و (R2) هو مقياس الجهد 10KΩ ، يمكن أن يتراوح جهد الخرج من 1.25 فولت إلى 10 فولت.

الاستخدام العملي لـ LM317 يتجاوز الحسابات الافتراضية.يتطلب ضبط قيم المقاوم ، وخاصة باستخدام مقياس الجهد ، اعتبارات ثاقبة لتحسين الأداء.هناك حاجة إلى فهم ظروف الحمل وإدارة الجوانب الحرارية لضمان استقرار وموثوقية المنظم في البيئات المتنوعة.تبديد الحرارة هو عامل كبير يؤثر على أداء LM317.يمكن أن يمنع تطبيق تقنيات غرق الحرارة المناسبة ارتفاع درجة الحرارة ، مما قد يؤدي إلى خلاف ذلك إلى مشكلات تنظيم الجهد أو تلف المكون.يؤثر سلوك LM317 في ظل ظروف تحميل مختلفة على استقرار الإخراج الكلي.يوفر اختبار دائرة المنظم تحت سيناريوهات التحميل المتعددة رؤى قيمة حول كيفية تأثير تقلبات الحمل على جهد الخرج.

LM317 مقابل LM7805

قابل للتعديل مقابل الجهد الثابت

يخدم LM317 و LM7805 أدوارًا مميزة بسبب اختلاف قدرات الإخراج ، كل منها يجلب نداءه الفريد إلى الجدول.يلبي LM317 تلك المرونة التي تتوق إلى الجهد القابل للتعديل الذي يتراوح من 1.25 فولت إلى 37 فولت ، وهي ميزة تعتز بها في التطبيقات التي تعزز فيها مستويات الجهد المتغيرة الأداء.على العكس من ذلك ، تبرز LM7805 بطبيعته الثابتة ، مما يوفر ناتجًا ثابتًا 5 فولت ، ويحصل على مكانه في الأنظمة التي تزدهر على الاستقرار والتوحيد.

إمكانيات الإخراج الحالية

تتمثل الفائدة الملحوظة في LM317 في قدرتها على دعم المخرجات الحالية العليا.هذا مفيد في الغالب للسيناريوهات التي تتطلب توصيل الطاقة القوي ، مما يوفر الموثوقية لمشاريع أكثر كثافة.من ناحية أخرى ، يدير LM7805 ، بتصميمه الأكثر وضوحًا ، المخرجات الحالية المنخفضة بشكل عام.على الرغم من أن هذا قد يبدو محددًا ، إلا أنه غالبًا ما يناسب تطبيقات أقل صعبة تمامًا ، مما يوفر حلاً بسيطًا ولكنه فعال.

متطلبات المكون

يتطلب استخدام LM317 لتعديل الجهد مكونات إضافية ، مثل المقاومات أو مقاييس الجهد.هذا التعقيد الإضافي يضخ طبقة من المرونة في عملية تنظيم الجهد ولكنه يستلزم اتباع نهج أكثر تفكيرًا للتصميم.في تناقض صارخ ، فإن الإخراج الثابت LM7805 يتدفق بشكل كبير على تصميم الدائرة.يتيح التقليل من الحاجة إلى مكونات خارجية ، وتمكين التنفيذ بشكل أسرع وأكثر وضوحًا ، مما يثير الشعور بالسهولة والكفاءة في عملية التصميم.

أجزاء مماثلة

جزء رقم	الشركة المصنعة	طَرد / قضية	رقم من دبابيس	رقم من المخرجات	الأعلى تيار الإخراج	دقيقة جهد المدخلات	الأعلى جهد المدخلات	دقيقة جهد الخرج	الأعلى جهد الخرج	أوقع الجهد االكهربى	منظر يقارن
LM317T	على أشباه الموصلات	TO-220-3	3	1	1.5 أ	4.2 ضد	40 فولت	1.2 v	37 ضد	2 ضد	LM317T مقابل LM317KCS
LM317KCS	تكساس الآلات	TO-220-3	3	1	1.5 أ	4.2 ضد	40 فولت	1.25 v	37 ضد	2 ضد	LM317T مقابل LM317KCS
LM317T	stmicroelectronics	TO-220-3	3	1	1.5 أ	4.2 ضد	40 فولت	1.2 v	37 ضد	-	LM317T مقابل LM317T
LM217T	stmicroelectronics	TO-220-3	3	1	1.5 أ	4.2 ضد	40 فولت	1.2 v	37 ضد	-	LM317T مقابل LM217T
LM317KCT	تكساس الآلات	TO-220-3	3	1	1.5 أ	4.2 ضد	40 فولت	1.25 v	37 ضد	2 ضد	LM317T مقابل LM317KCT

ورقة البيانات pdf

أوراق البيانات LM317T:

TO220B03 PKG Drawing.pdf

KA317 ، LM317.pdf

LM317 ، NCV317 DATASHEET.PDF

LM317 ، NCV317 DATASHEET.PDF

LM317KCS أوراق البيانات:

LM317KCE3.PDF

أوراق البيانات LM317T:

LM217 ، LM317.pdf

أوراق البيانات LM217T:

LM217 ، LM317.pdf

الأسئلة المتداولة [الأسئلة الشائعة]

1. كيف يعمل LM317؟

يعمل LM317 كمنظم جهد خطي قابل للتعديل ، مما يوفر التحكم الدقيق في جهد الخرج عبر آلية التغذية المرتدة التي تستخدم مقسمًا للجهد يتكون من مقاومات خارجية.عن طريق تغيير قيم المقاومة ، يختلف جهد التغذية المرتدة ، وبالتالي ضبط جهد إخراج المنظم.يتم استخدام هذا النهج بشكل روتيني في الإلكترونيات لاشتقاق مستويات الجهد المختلفة من مصدر طاقة واحد ، ويعتزم تطبيقات تتراوح من مشاريع متحكم إلى أنظمة الطاقة الصناعية.في السيناريوهات العملية ، قد تشاهد هذا خلال مرحلة تصميم الأجهزة الإلكترونية ، حيث يضمن تنظيم الجهد الدقيق تشغيلًا موثوقًا ويخفف من المشكلات غير المتوقعة - مما يثير الدقة والاستقرار في الدوائر الإلكترونية.

2. ما هو LM317 المستخدم؟

يمكن استخدام LM317 لتوفير جهد إخراج مستقر ، وضمان تنظيم تيار مستمر ، وتسهيل تصميمات شاحن البطارية ، والتصرف كمكون رئيسي في إمدادات الطاقة المتغيرة.قدرتها على توفير الجهد القابل للتعديل مفيدة بشكل خاص في سياقات مختلفة.يمكنك الاستفادة من ذلك لتشغيل أقسام مختلفة من الدائرة التي تتطلب مستويات الجهد المتغيرة ، وضمان التوافق والكفاءة التشغيلية.ضمن هذه الإعدادات العملية المتنوعة ، يوضح LM317 تعدد استخداماته ، مما يعكس قدرتها على التكيف في البيئات الكهربائية التي لا تعد ولا تحصى.

3. ما هو الحد الأقصى لجهد المدخلات لـ LM317؟

يدعم LM317 جهد إدخال أقصى قدره 40 فولت ويعمل بكفاءة مع تفاضل الجهد المدخلات والمخرجات التي تتراوح من 3V إلى 40 فولت.تعمل هذه الخاصية على توسيع قابلية تطبيقها في العديد من إعدادات إمدادات الطاقة ، والتي تلبي احتياجات متطلبات عالية الجهد عالية ومنخفضة.على سبيل المثال ، تثبت هذه السمة أنها لا تقدر بثمن عند تصميم وحدات تزويد الطاقة المرنة حيث قد تحدث اختلافات كبيرة في جهد المدخلات ، مما يعزز مرونة التصميم وضمان أداء يمكن الاعتماد عليه في التطبيقات الفعلية.

4. ما هو جهد الإخراج من LM317؟

يوفر LM317 نطاق جهد إخراج مرن من 1.25 فولت إلى 37 فولت ، مع قدرة توصيل حالية تصل إلى 1.5A.تجعل هذه المرونة أداة مفيدة لتخصيص حلول الطاقة لتلبية متطلبات محددة ، من المشاريع الصغيرة إلى التطبيقات الصناعية الكبيرة.من خلال استخدام ناتجه القابل للتعديل ، يمكنك تخصيص إمدادات الجهد للتوافق مع متطلبات المكونات الإلكترونية المختلفة ، وتحسين الأداء وتعزيز طول طول الأنظمة الإلكترونية.في كثير من الأحيان في الإعدادات المختبرية ، تكون القدرة على التحكم في الجهد بدقة أمرًا بالغ الأهمية لتحقيق الدقة التجريبية وضمان السلامة ، وعرض الأداة التي لا تقدر بثمن للمنظم.
