المقارنة LM339N: Pinout ، المواصفات ، ورقة البيانات

تناقش المقالة المقارنة LM339N ، مع التركيز على تشغيلها وتطبيقاتها وفوائدها في الدوائر الإلكترونية.ويشرح كيف يحدد LM339N أعلى من اثنين من الفولتية ويخرج إشارة ثنائية ، مما يجعلها مكونًا مهمًا لعمليات صنع القرار في الإلكترونيات.تبرز المقالة أيضًا تنوع LM339N في كل من عمليات الإمداد الفردية والثنائية ، واستهلاكها الفعال للطاقة ، واستخداماتها العملية في مختلف البيئات التكنولوجية والصناعية.

كتالوج

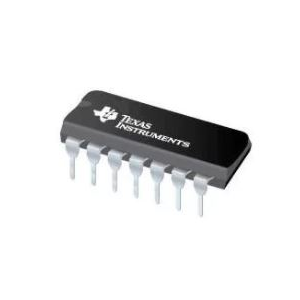

نظرة عامة على LM339N

ال LM339N هو مقارن للجهد الرباعي متعدد الاستخدامات ، وهو مثالي لكل من عمليات الإمداد الفردية والثنائية ، ويتكيف دون مجهود عبر فرق الجهد الواسع من 2V إلى 36V.يتم ضمان ذلك من خلال الحفاظ على VCC عند مستوى 1.5 فولت أعلى من الجهد الوضع المشترك للإدخال.إن قدرتها على إدارة استهلاك الطاقة بكفاءة عبر فولتية التوريد المتنوعة تعزز جاذبيتها.علاوة على ذلك ، تتيح مخرجات المفتوح المفتوحة الاتصالات السلكية والتوصيل ، مما يوسع نطاق التطبيقات المحتملة بشكل كبير.

خصوصية التصميم تجعل LM339N قابلة للتكيف بشكل فريد لتطبيقات الإمداد المفردة والثنائية ، مما يوفر المرونة في مجموعة متنوعة من الإعدادات.في الأنظمة التنظيمية التي يتم فيها تقدير الاستقرار والدقة بعمق ، مثل الأتمتة الصناعية أو الاتصالات السلكية واللاسلكية ، تخدم المقارنات الجهد مثل LM339N وظيفة مهمة.تستفيد هذه المجالات من قدرة المكون على التعامل مع تحولات الجهد الكبير دون فقدان الاستقرار.في السيناريوهات التي تعطي الأولوية للأنظمة ، يضمن استهلاك الطاقة الثابت لـ LM339N الأداء الثابت وسط تقلبات الجهد.

تكوين PIN LM339N

رقم الدبوس	اسم الدبوس	وصف
1	1out	دبوس الإخراج من المقارنة 1
2	2out	دبوس الإخراج للمقارنة 2
3	VCC	دبوس العرض
4	2in-	دبوس الإدخال السلبي للمقارنة 2
5	2in+	دبوس الإدخال الإيجابي للمقارنة 2
6	1 في	دبوس الإدخال السلبي للمقارنة 1
7	1in+	دبوس الإدخال الإيجابي للمقارنة 1
8	3 في	دبوس الإدخال السلبي للمقارنة 3
9	3in+	دبوس الإدخال الإيجابي للمقارنة 3
10	4in-	دبوس الإدخال السلبي للمقارنة 4
11	4in+	دبوس الإدخال الإيجابي للمقارنة 4
12	GND	أرضي
13	4out	دبوس الإخراج من المقارنة 4
14	3out	دبوس الإخراج من المقارنة 3

رمز LM339N ، البصمة ، ونموذج CAD

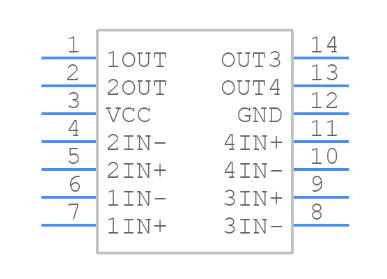

LM339N رمز

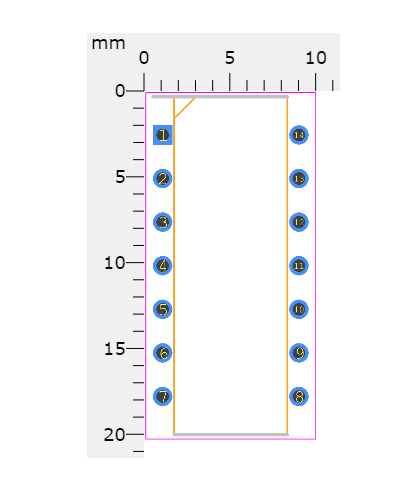

LM339N بصمة

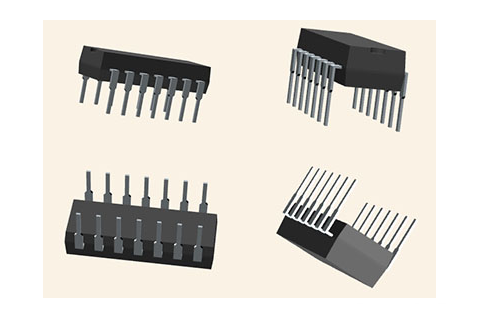

LM339N CAD نموذج

ميزات LM339N

• نطاق إمدادات الطاقة الواسعة: يدعم 2V - 36V (إمداد واحد) و 1V - 18V (العرض المزدوج) ، مما يجعلها قابلة للتكيف مع تصميمات الدوائر المتنوعة.

• دقة عالية: يتميز بجهد إزاحة نموذجي منخفض من 2MV ، وهو مثالي للتطبيقات عالية الدقة مثل أنظمة القياس الحساسة.

• استهلاك الطاقة المنخفض: يعمل مع تيار إمدادات من 1.1mA فقط ، مناسب للأجهزة التي تعمل بالبطاريات والفعالة في الطاقة.

• الحد الأدنى من الأخطاء الحالية للتحيز: تحيز المدخلات تيار 25NA وإزاحة تيار ± 5NA يقلل من الخطأ في الدوائر الدقيقة.

• معالجة جهد المدخلات العالية: يدير الفولتية المدخلات المشتركة والتفاضلية حتى جهد العرض ، مما يضمن الاستقرار ضد تقلبات المدخلات.

• توافق الدائرة المنطقية: يعمل مع TTL و DTL و ECL و MOS و CMOs ، مما يؤدي إلى تبسيط التكامل عبر الأنظمة الرقمية وتقليل الحاجة إلى مكونات إضافية.

LM339N المواصفات الفنية

يكتب	المعلمة
تيار ثابت لكل قناة كحد أقصى.(م)	0.5
الإخراج الحالي دقيقة.(م)	6
وقت الاستجابة (منخفضة إلى عالية) (µs)	0.3
الحد الأدنى لجهد التشغيل (V)	2
جهد التشغيل الأقصى (V)	30
نطاق جهد الإدخال الوضع المشترك (VICR) دقيقة.(الخامس)	-
نطاق الجهد الإدخال الوضع المشترك (VICR) كحد أقصى.(الخامس)	3.5
كامل النطاق	لا
عدد القنوات	4
الحزمة/درجة الحرارة (درجة مئوية)	PDIP-14 /0 ~ 70

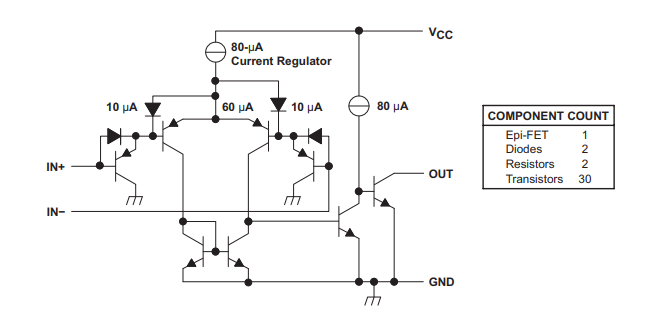

LM339N مخطط كتلة وظيفية

بدائل ل LM339N

• LM239N

• LM2901N

• LM339M/NOPB

تطبيقات LM339N

أنظمة الرقابة الصناعية

LM339N هو حجر الزاوية في أنظمة الأتمتة والتحكم الصناعية.يتمثل دورها الأساسي في مقارنة مستويات الجهد مع إجراءات الدقة والتشغيل على أساس العتبات المحددة مسبقًا.على سبيل المثال ، في عمليات التصنيع ، يمكن لـ LM339N مراقبة مخرجات المستشعر وتحديد ما إذا كانت بعض الحالات ، مثل درجة الحرارة أو الضغط أو مستويات السوائل ، ضمن حدود تشغيلية آمنة.عند اكتشاف تباين ، تبدأ IC الإجراءات التصحيحية مثل تنشيط الإنذارات أو إيقاف الآلات أو ضبط معلمات التحكم.إن مقاومة المدخلات العالية وقدرتها على العمل في الفولتية المنخفضة تجعلها قابلة للتكيف بشكل كبير مع البيئات الصناعية المختلفة ، من المصانع على نطاق واسع إلى لوحات التحكم في الضغط.من خلال ضمان التشغيل المستقر حتى في الظروف القاسية مثل درجات الحرارة القصوى أو الضوضاء الكهربائية ، يدعم LM339N الكفاءة والسلامة والموثوقية في العمليات.

إلكترونيات السيارات

في تطبيقات السيارات ، يعمل LM339N كمكون رئيسي لمراقبة أنظمة متعددة والتحكم فيها جيدة لكل من الأداء والسلامة.على سبيل المثال ، في أنظمة إدارة المحرك ، يساعد على مراقبة بيانات المستشعر ، مثل مستويات الأكسجين ، ودرجة حرارة المحرك ، وموضع الخانق ، وضمان عمل المحرك بكفاءة وداخل حدود آمنة.كما أنه رائع لأنظمة الإضاءة ، والتحكم في المصابيح الأمامية ، والإضاءة الداخلية ، وإشارات المؤشرات.يلعب LM339N دورًا في آليات السلامة مثل أنظمة نشر الوسائد الهوائية وأنظمة الفرامل المضادة للانتعاش (ABS) ، حيث تجعل مقارنات الجهد الدقيقة للكشفالأنظمة التي يجب أن تحمل قسوة الحركة المستمرة والاهتزازات ودرجات الحرارة المتقلبة.

وترفيه مركبة ومجموعات الأدوات

تعتمد المركبات الحديثة على أنظمة المعلومات والترفيه ولوحات المعلومات الرقمية لتقديم تجربة قيادة سلسة وسهلة الاستخدام.يعد LM339N مفيدًا في هذه الأنظمة ، مما يحسن دقة واستجابة معالجة البيانات داخل وحدات المعلومات والترفيه ومجموعات الأدوات.في أنظمة الوسائط المتعددة ، يساعد على إدارة المدخلات من مصادر مختلفة ، مثل الشاشة التي تعمل باللمس والأوامر الصوتية وإشارات الصوت/الفيديو ، مما يضمن التحولات السلسة والتشغيل الموثوق به.في مجموعات لوحة القيادة ، يساهم في التصور الدقيق للمعلومات مثل السرعة ومستويات الوقود وحالة المحرك وبيانات التنقل.من خلال تمكين مقارنات الجهد والعمليات المنطقية ، يضمن LM339N أن هذه الأنظمة تعمل دون تأخيرات أو أخطاء ، مما يعزز كل من راحة السائق وأداء السيارة.

وحدات التحكم في الجسم (BCMS)

تعد وحدات التحكم في الجسم أمرًا أساسيًا لإدارة مختلف الوظائف الكهربائية والإلكترونية داخل مركبة ، مثل نوافذ الطاقة ، والقفل المركزي ، وتعديلات المقاعد ، والإضاءة الداخلية/الخارجية.تم دمج LM339N بعمق في هذه الوحدات ، حيث تعمل كمقارن لتقييم إشارات الإدخال من المفاتيح أو المستشعرات أو وحدات التحكم.على سبيل المثال ، عندما يضغط برنامج التشغيل على الزر لتراجع النافذة ، يقارن LM339N إشارة الدخل مع ظروف محددة مسبقًا ويحدد الاستجابة المناسبة مثل تنشيط المحرك لخفض النافذة.إن قدرتها على العمل بكفاءة في الطاقة المنخفضة والتعامل مع مدخلات متعددة في وقت واحد تجعلها مثالية لهذه التطبيقات.علاوة على ذلك ، فإن دورها في ضمان توزيع الطاقة الآمن والفعال عبر BCM يساهم في تقليل احتمال تعطل النظام ، وبالتالي تحسين موثوقية السيارة بشكل عام.

مراقبة إمدادات الطاقة

إمدادات الطاقة هي العمود الفقري لأي نظام إلكتروني ، واستقرارها مهم لضمان الأداء المناسب للمكونات.يتفوق LM339N في خطوط مراقبة الطاقة ، ومقارنة مستويات جهد المدخلات بالنطاقات الآمنة المحددة مسبقًا.إذا انخفض الجهد أو يرتفع فوق هذه الحدود ، يمكن أن يؤدي IC إلى استجابة ، مثل إغلاق المكونات الحساسة لمنع الأضرار أو الإشارة إلى تنبيه أو تنشيط أنظمة النسخ الاحتياطي.هذه الإمكانية مهمة في التطبيقات مثل إمدادات الطاقة غير المنقطعة (UPS) ، وشواحن البطارية ، وأنظمة الطاقة المتجددة ، حيث تنظيم الجهد للحفاظ على الاستقرار وحماية المعدات.يجعل استهلاك الطاقة المنخفض ونطاق الجهد الواسع LM339N حلًا فعالًا وفعالًا من حيث التكلفة لمهام الإشراف على الطاقة.

دوائر المذبذب

تُستخدم المذبذبات لإنشاء إشارات دورية تعمل كمراجع توقيت في الأجهزة الإلكترونية.يتم استخدام LM339N عادة في تصميم دوائر مذبذب دقيقة بسبب قدرتها على مقارنة مستويات الجهد بدقة استثنائية.على سبيل المثال ، يمكن تكوينه لإنتاج إشارات موجة مربعة للاستخدام في الساعات الرقمية أو مولدات الإشارة أو أنظمة تعديل التردد.كما يسمح تنوعها أيضًا بالعمل في دوائر المؤقت ، حيث تكون هناك حاجة إلى فترات زمنية دقيقة للتحكم في عمليات مثل مرحلات التأخير ، أو تعديل عرض النبض (PWM) ، أو العمليات المتسلسلة في الأنظمة الرقمية.تساهم عملية LM339N عالية السرعة وجهد الإزاحة المنخفضة في استقرار ودقة هذه المذبذبات.

الذروة الكشف في معالجة الإشارات

إن اكتشاف قيمة الذروة للإشارة هو وظيفة في العديد من تطبيقات قياس القياس ومعالجة الإشارات.يمكن أن يحدد LM339N بكفاءة الحد الأقصى لسعة إشارة متذبذبة من خلال مقارنة مستويات الإدخال والاحتفاظ بقيمة الذروة لمزيد من التحليل.هذه الميزة مفيدة في أنظمة مثل معالجة الإشارات الصوتية ، حيث تساعد في تحديد الجزء الأعلى من شكل موجة صوتية لتطبيع حجم أو الوقاية من التشويه.وبالمثل ، في معدات الاختبار والقياس ، يسهل IC قراءات دقيقة عن طريق عزل قيم الذروة من الإشارات الصاخبة أو المتغيرة بسرعة.قدرتها على العمل بفعالية في كل من الأنظمة التناظرية والرقمية تعزز فائدتها في مجموعة واسعة من سيناريوهات اكتشاف الذروة.

ترجمة جهد مستوى المنطق

تتكون العديد من الأنظمة الإلكترونية من مكونات تعمل على مستويات مختلفة من الجهد ، مما يجعل ترجمة الجهد لضمان التوافق والأداء المتسق.يقوم LM339N بتبسيط هذه العملية من خلال مقارنة مستويات المنطق وترجمة الإشارات بين أقسام الدائرة مع متطلبات الجهد المختلفة.على سبيل المثال ، في نظام الإشارات المختلطة حيث تعمل بعض المكونات عند 3.3 فولت والبعض الآخر عند 5V ، يضمن LM339N أن يتم تحويل الإشارات بدقة دون تشويه أو فقدان المعلومات.يتم استخدام هذه القدرة في أنظمة مثل متحكمها ، حيث قد تعمل الأجهزة الطرفية والمستشعرات على مستويات الجهد المختلفة.من خلال توفير ترجمة على مستوى المنطق السلس ، يتيح LM339N التواصل السلس بين المكونات ويساعد على الحفاظ على استقرار النظام بشكل عام.

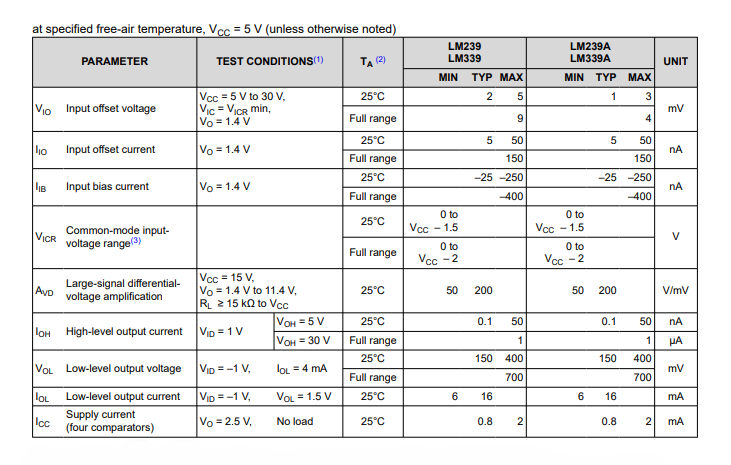

LM339N الخصائص الكهربائية

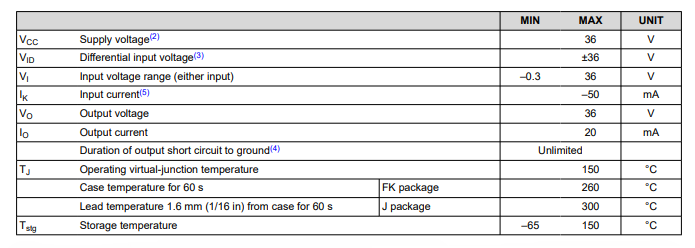

LM339N الحد الأقصى المطلق التقييمات

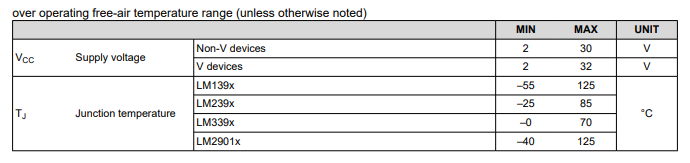

LM339N ظروف التشغيل الموصى بها

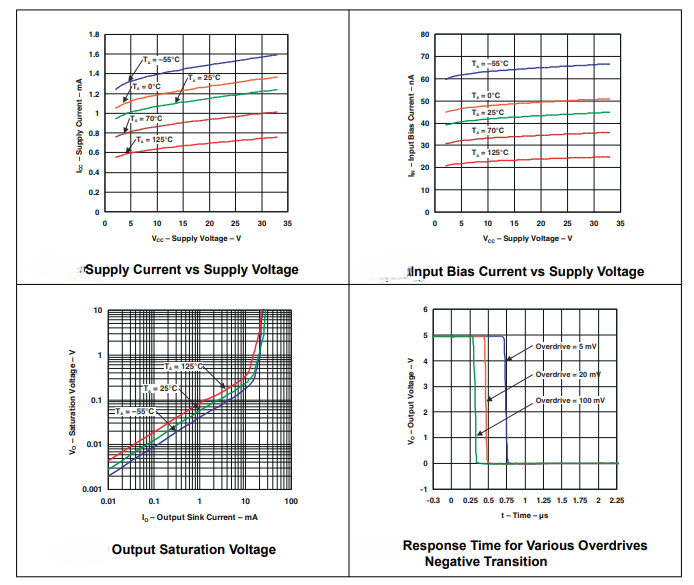

خصائص الأداء النموذجية لـ LM339N

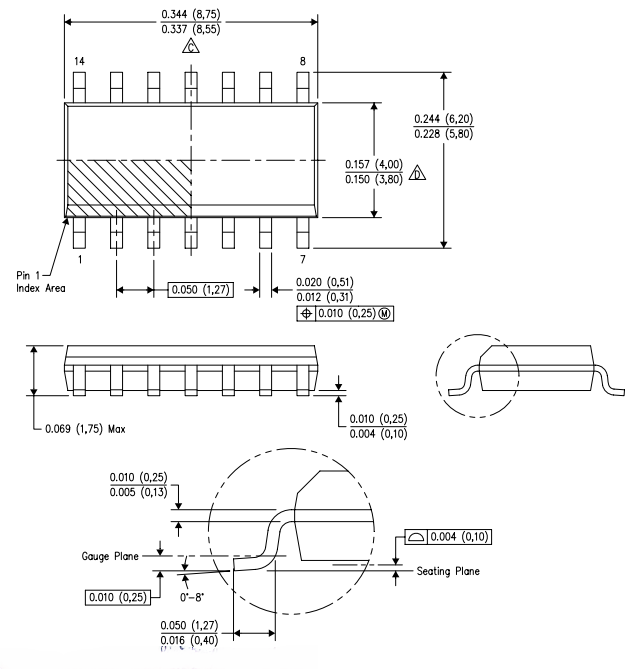

حزمة LM339N

LM339N معلومات الشركة المصنعة

Texas Instruments (TI) هي شركة رائدة في أشباه الموصلات مع أكثر من 30،000 موظف يعملون في 35 دولة.منذ اختراع الدائرة المتكاملة الوظيفية الأولى في عام 1958 ، ركزت TI على تصميم وتصنيع رقائق المعالجة التناظرية والمدمجة لصناعات مثل السيارات والاتصالات والالكترونيات.إن نجاح TI العالمي مدفوعًا بقوى العاملة الماهرة ، والمعروفة باسم Tiers ، والتي تتعاون لحل التحديات المعقدة وتقديم منتجات موثوقة ومتطورة.يساعد عملهم الصناعات على تلبية متطلبات التكنولوجيا المتطورة مع تشكيل الابتكارات التي تؤثر على الحياة اليومية.لأكثر من ستة عقود ، بقي TI في طليعة التطورات شبه الموصل.يتيح تركيزها على الابتكار والكفاءة إنشاء منتجات عالية الأداء تدفع حدود التكنولوجيا القائمة على السيليكون.من خلال الابتكار والتعاون ، تواصل TI التأثير على الصناعات وتحسين كيفية تفاعل الناس مع التكنولوجيا في جميع أنحاء العالم.
