شرح LVPECL: دليل لمنطق البناء الإيجابي المنخفض الجهد

يقف المنطق الإيجابي المنخفض مقترن بالجهد (LVPECL) بمثابة تقدم رئيسي في تكنولوجيا المنطق الرقمي ، مصمم خصيصًا لتلبية متطلبات البيئات المنخفضة الجهد.تعمل على 3.3 فولت أو 2.5 فولت ، تتطور LVPECL من المنطق التقليدي المقترن بالإعاج (PECL) ، والذي يعتمد على مصدر طاقة 5.0 فولت.يسلط هذا التحول الضوء على التركيز المتزايد على الحلول الموفرة للطاقة التي تمتزج الأداء العالي مع انخفاض استهلاك الطاقة.يوفر LVPECL المتجذر في التطور التاريخي للمنطق المقترن بالجناح (ECL) ، مزايا مميزة في التطبيقات عالية السرعة ، بما في ذلك الاتصالات السلكية واللاسلكية والحوسبة ، حيث تكون كفاءة الطاقة وسلامة الإشارة خطيرة.هذه المقالة تنطلق في ميزات وفوائد واعتبارات التصميم لـ LVPECL ، وتسليط الضوء على دورها التحويلي في الإلكترونيات الحديثة.من التطبيقات العملية إلى الفروق الفنية ، اكتشف كيف تقوم LVPECL بتشكيل مستقبل الأنظمة الرقمية.

كتالوج

تصنيف ECL

يكتب	VCC	ee
PECL	5.0 v	0.0 v
LVPECL	3.3 ضد	0.0 v
2.5vpecl	2.5 v	0.0 v
2.5vnecl	0.0 v	-2.5 v
lvnecl	0.0 v	-3.3 v
Necl	0.0 v	-5.0 v

إيجابيات منطق ECL/PECL/LVPECL

• يبرز منطق ECL بسبب مقاومة الناتج المنخفضة بشكل ملحوظ ، حيث ينخفض ​​بشكل عام بين 6 إلى 8 أوم.تقترن هذه الميزة بمقاومة إدخال عالية بشكل استثنائي يمكن اعتبارها غير محدودة تقريبًا.تمكن هذه الخصائص ECL مع إمكانات القيادة المثيرة للإعجاب ، مما يتيح لها إدارة خطوط النقل مع مقاومة مميزة تتراوح بين 50 إلى 130 أوم دون أداء AC مهين بشكل كبير.تكون القدرة على الحفاظ على سلامة الإشارة على مسافات طويلة نشطة في الغالب في تطبيقات مثل الأسلاك الخلفية وتشغيل الكابلات الواسعة ، حيث يكون الحفاظ على جودة الإشارة مهيمنة.

• تعد مرونة أجهزة ECL للتقلبات في الجهد ودرجة الحرارة سمة أخرى ملحوظة تميزها عن تقنيات TTL و CMOS.يثبت هذا الاستقرار مفيدًا في البيئات ذات الظروف المختلفة ، مما يضمن أداء ثابت.بالإضافة إلى ذلك ، فإن الساعات التي تنتجها برامج تشغيل ساعة ECL تظهر تزامنًا فائقًا ومتوسطًا إلى أدنى حد ، والتي تعد مفيدة لنقل البيانات عالية السرعة.تساهم الدقة في التوقيت في تعزيز أداء النظام العام ، ومعظمهم في التطبيقات التي تتطلب قيود توقيت صارمة.

• في مقارنة ECL مع طرق الإشارة الأخرى ، ينشأ تمييز واضح فيما يتعلق بدعم التردد.يمكن لـ ECL التعامل مع الترددات التي تتجاوز 10 جيجا هرتز ، في حين أن LVDs عادة ما يكون حوالي 1.5 جيجا هرتز.تضع هذه القدرة ECL كخيار هائل للتطبيقات عالية السرعة ، حيث تتجاوز السرعات التشغيلية 5 جيجا هرتز والتأخيرات التي يتم الحفاظ عليها باستمرار تحت 1Ns.تجعل مقاييس الأداء هذه ECL مفيدة بشكل خاص للدوائر المتكاملة الصغيرة إلى المتوسطة والمتوسطة الحجم والأنظمة الرقمية عالية السرعة ، حيث يهم كل نانو ثانية.

• توافق ECL مع مجموعة أوسع من مقاومة خط النقل يوفر ميزة ملحوظة.على عكس LVDs ، الذي يتطلب مقاوم إنهاء محدد 100 OHM لدعم سلامة الإشارة ، فإن القدرة على التكيف مع ECL مع المعاوقة المختلفة تقلل من احتمال انعكاس الإشارة والمضاعفات المرتبطة بها.لا تبسي هذه المرونة اعتبارات التصميم فحسب ، بل تعزز أيضًا الموثوقية عبر التطبيقات المتنوعة.إن القدرة على العمل بفعالية عبر مجموعة من المعاوقة تمكنك من دمج ECL في مجموعة واسعة من الأنظمة دون متطلبات صارمة مرتبطة عادة بالتقنيات الأخرى.

سلبيات من منطق ECL/PECL/LVPECL

بينما يفتخر المنطق المقترن بـ Exitter (ECL) بمزايا رائعة في التطبيقات عالية السرعة ، إلا أنه يحمل أيضًا عيوبًا بارزة تستدعي الانتباه.تشمل المشكلات الأساسية استهلاك الطاقة المرتفعة ، والتسامح المقيد للضوضاء ، والضعف للتداخل الخارجي.يقتصر الأرجوحة المنطقية في دوائر ECL على 0.8 فولت فقط ، مقترنة بتسامح ضوضاء التيار المستمر قدره 200mV فقط.تبرز هذه الخاصية المفاضلة حيث تأتي إمكانيات السرعة الاستثنائية لـ ECL على حساب كفاءة الطاقة والمرونة ضد اضطرابات الضوضاء.في السيناريوهات الفعلية ، يمكن أن يشكل هذا تحديات ، خاصة في البيئات التي يكون فيها استهلاك الطاقة محفوفًا بالمخاطر أو حيث يكون الحفاظ على سلامة الإشارة ذات أهمية قصوى.

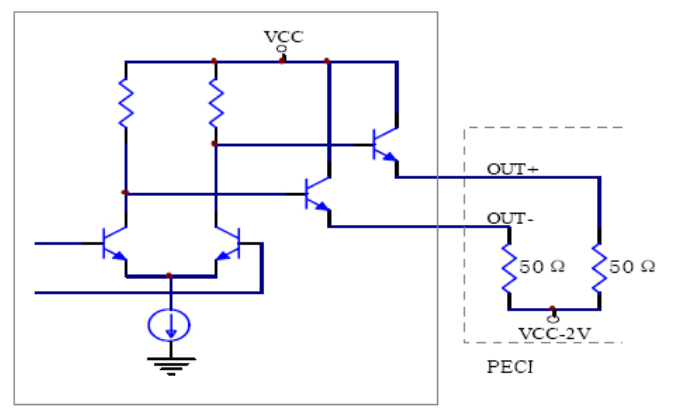

بالنسبة للمنطق المقترن بالإعاج الإيجابي (PECL) ، يتم تعيين حمولة الإخراج القياسية في 50 أوم مع جهد إمداد من VCC-2V.بموجب هذه المعلمات ، فإن المستويات الثابتة النموذجية لـ Out+ و Out- هي VCC-1.3V ، مع تيار الإخراج من 14MA.على الرغم من أن هذا التكوين يثبت فعاليته في بعض التطبيقات ، إلا أنه قد لا يتماشى بشكل جيد مع جميع الحالات ، خاصة عند مراعاة تعقيدات الإدارة الحرارية وآثار تبديد الطاقة المرتبطة بمستويات الإخراج هذه.

بنية دائرة إخراج PECL

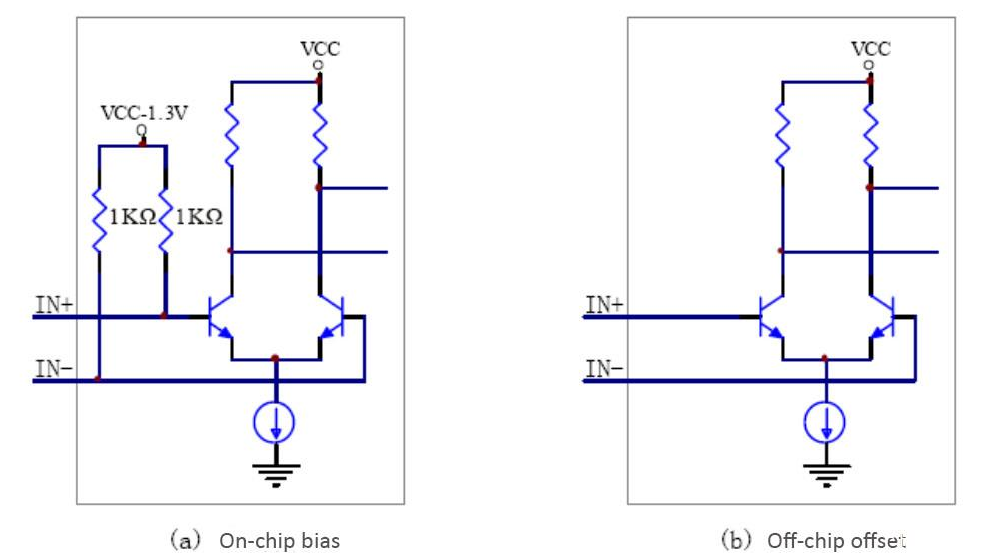

إدخال PECL هو زوج تفاضلي مع مقاومة عالية المدخلات.لتحقيق الحد الأقصى لمستوى إشارة الدخل الديناميكي ، يجب أن يكون الجهد الشائع لهذا الزوج التفاضلي متحيزًا لـ VCC - 1.3V.تتضمن بعض الرقائق دائرة تحيز متكاملة ، مما يسمح بالاتصال المباشر بدون مكونات إضافية.ومع ذلك ، بالنسبة للرقائق التي لا توجد بها دائرة التحيز المدمجة ، يجب تطبيق تحيز DC الخارجي أثناء الاستخدام.

بنية دائرة إدخال PECL

مستوى مستوى المنطق من PECL

المعلمة	حالة	دقيقة	عادي	الأعلى	وحدة
إخراج عالية	TA = 0 ° C ~ 85 درجة مئوية	VCC - 1.025	-	VCC - 0.88	الخامس
	TA = 40 درجة مئوية	VCC - 1.085	-	VCC - 0.88	الخامس
الإخراج منخفض	TA = 0 ° C ~ 85 درجة مئوية	VCC - 1.81	-	VCC - 1.62	الخامس
	TA = 40 درجة مئوية	VCC - 1.83	-	VCC - 1.55	الخامس
مدخلات عالية	-	VCC - 1.16	-	VCC - 0.88	الخامس
المدخلات منخفضة	-	VCC - 1.81	-	VCC - 1.48	الخامس
