تعرف على EPM7128SQI100-10 CPLD وكيف يتعامل مع المنطق الرقمي

غالبًا ما تريد جهازًا واحدًا يمكنه التعامل مع العديد من المهام المنطقية دون ملء اللوحة بأجزاء إضافية.يمنحك EPM7128SQI100-10 تلك المرونة من خلال الجمع بين منطق التحكم وفك التشفير وتوجيه الإشارة في شريحة واحدة قابلة للبرمجة.يمكنك تشكيل سلوكه ليتناسب مع احتياجات دائرتك وتعديله لاحقًا إذا تغيرت الأمور.بفضل السعة المنطقية المتوازنة والتوقيت الذي يمكن التنبؤ به، فإنه يتناسب بشكل جيد مع الأنظمة التي تحتاج إلى تحكم رقمي ثابت.تساعد حزمة التثبيت على السطح أيضًا في الحفاظ على نظافة التخطيطات بينما توفر لك الكثير من اتصالات الإدخال/الإخراج القابلة للاستخدام.

كتالوج

1. نظرة عامة على EPM7128SQI100-10

2. مخطط دبوسي لـ EPM7128SQI100-10

3. مميزات EPM7128SQI100-10

4. EPM7128SQI100-10 المواصفات الفنية

5. مخطط كتلة الجهاز EPM7128SQI100-10

6. جهاز Macrocell من EPM7128SQI100-10

7. شروط اختبار التيار المتردد لـ EPM7128SQI100-10

8. تطبيقات EPM7128SQI100-10

9. مزايا وعيوب EPM7128SQI100-10

10. بدائل EPM7128SQI100-10

11. حول إنتل

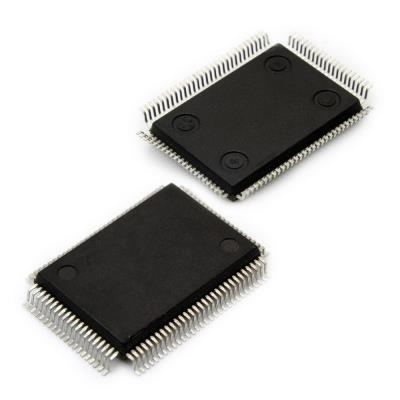

EPM7128SQI100-10

نظرة عامة على EPM7128SQI100-10

ال EPM7128SQI100-10 هو جهاز منطقي قابل للبرمجة مصمم للتعامل مع التحكم الرقمي المخصص ومهام الواجهة داخل الأنظمة الإلكترونية.يحتوي على 128 عنصرًا منطقيًا تسمح بدمج وظائف منطقية متعددة في مكون واحد، مما يساعد على تبسيط تخطيطات الدوائر وتقليل عدد الأجزاء.يدعم الجهاز الاستجابة المنطقية السريعة المناسبة للتحكم في التوقيت وتوجيه الإشارة والعمليات القائمة على القرار.تتيح حزمة التثبيت على السطح المكونة من 100 دبوس التكامل في تصميمات اللوحة المدمجة مع الحفاظ على الأداء الكهربائي المستقر.تشمل الاستخدامات الشائعة منطق الغراء والتحكم في الحالة وفك تشفير العناوين وتكييف الواجهة في التطبيقات الصناعية والمضمنة.هل تبحث عن EPM7128SQI100-10؟اتصل بنا للتحقق من المخزون الحالي، والمهلة الزمنية، والتسعير.

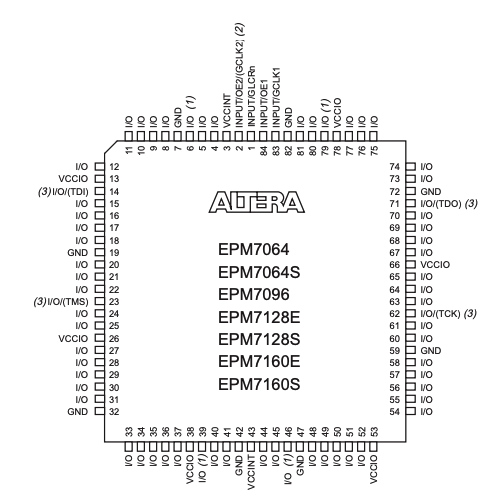

مخطط الدبوس لـ EPM7128SQI100-10

Pin-Out Diagram of EPM7128SQI100-10

يتم عرض ترتيب الدبوس لحزمة PLCC ذات 84 سنًا، مع توزيع أسماء الإشارة وأرقام الدبوس بالتساوي حول الجوانب الأربعة للجهاز.تشغل دبابيس إدخال المستخدم وإخراجه معظم المواضع وتتخللها دبابيس طاقة وأرضية وتحكم مخصصة لدعم التشغيل المستقر.يتم وضع دبابيس VCC وGND على فترات منتظمة لتوفير توزيع ثابت للطاقة عبر الحزمة.تم تمييز الدبابيس المخصصة للساعة العالمية وتمكين الإخراج ووظائف JTAG بوضوح لتمييزها عن الإدخال والإخراج للأغراض العامة. يعكس الرسم التخطيطي تخطيطًا موحدًا يدعم توجيه الإشارة المتوقع وتصميم اللوحة المبسط والتوافق عبر أجهزة سلسلة MAX 7000 ذات الصلة.

ملامح EPM7128SQI100-10

في هندسة المنطق القابلة للبرمجة للنظام

يدعم EPM7128SQI100-10 البرمجة المنطقية مباشرة أثناء تركيبه على لوحة الدائرة.يسمح هذا بالتحديثات المنطقية أثناء التطوير أو بعد النشر دون إزالة الجهاز.فهو يساعد على تقليل وقت التوقف عن العمل ويبسط المراجعات عندما يحتاج سلوك النظام إلى التعديل.

سعة منطقية متوسطة الكثافة

يوفر الجهاز 128 خلية كبيرة تسمح بتنفيذ وظائف منطقية متعددة ضمن مكون واحد.تدعم هذه السعة منطق التحكم ومهام فك التشفير ومعالجة الواجهة مع تقليل الحاجة إلى أجهزة منطقية منفصلة إضافية.

تصميم كتلة مصفوفة المنطق المنظم

تقوم ثماني كتل مصفوفة منطقية داخلية بتنظيم الموارد المنطقية بطريقة يمكن التنبؤ بها.يدعم هذا الهيكل توجيه الإشارة المستقر والسلوك المنطقي المتسق عبر ظروف التشغيل المختلفة.

توافر البوابة المنطقية القابلة للاستخدام

مع ما يقرب من 2500 بوابة منطقية قابلة للاستخدام، يمكن للجهاز دعم أجهزة الحالة والتحكم في التوقيت والوظائف الرقمية المخصصة.يساعد هذا المستوى من التكامل على تبسيط تخطيطات اللوحة وتقليل العدد الإجمالي للمكونات.

دعم مرن لمدخلات ومخرجات المستخدم

يدعم الجهاز ما يصل إلى 84 دبابيس إدخال وإخراج قابلة للتكوين بواسطة المستخدم.تسمح هذه المرونة بالتفاعل مع مجموعة واسعة من الإشارات الخارجية والحافلات والأجهزة الطرفية في الأنظمة المدمجة.

أداء تأخير الانتشار السريع

يتيح الحد الأقصى لتأخير النشر الذي يبلغ 10 ns للجهاز الاستجابة بسرعة لتغييرات الإدخال.وهذا يجعلها مناسبة للتطبيقات التي تتطلب توقيتًا يمكن التنبؤ به وتحكمًا رقميًا سريع الاستجابة.

نطاق التشغيل لدرجة الحرارة الصناعية

تم تصميم الجهاز ليعمل بشكل موثوق عبر نطاق درجات الحرارة الصناعية.وهذا يسمح بأداء مستقر في البيئات التي يُتوقع فيها تغير درجات الحرارة، مثل أنظمة التحكم والإلكترونيات الصناعية.

EPM7128SQI100-10 المواصفات الفنية

سمة المنتج	قيمة السمة
الشركة المصنعة	إنتل
مصدر الجهد - داخلي	4.5 فولت ~ 5.5 فولت
حزمة جهاز المورد	100-PQFP (20x14)
سلسلة	ماكس® 7000S
نوع قابل للبرمجة	في نظام للبرمجة
الحزمة / القضية	100-بكفب
الحزمة	صينية
درجة حرارة التشغيل	-40 درجة مئوية ~ 85 درجة مئوية (تا)
عدد الخلايا الكبيرة	128
عدد العناصر/الكتل المنطقية	8
عدد الإدخال/الإخراج	84
عدد البوابات	2500
نوع التركيب	جبل السطح
وقت التأخير tpd(1) ماكس	10 نانو ثانية
رقم المنتج الأساسي	EPM7128

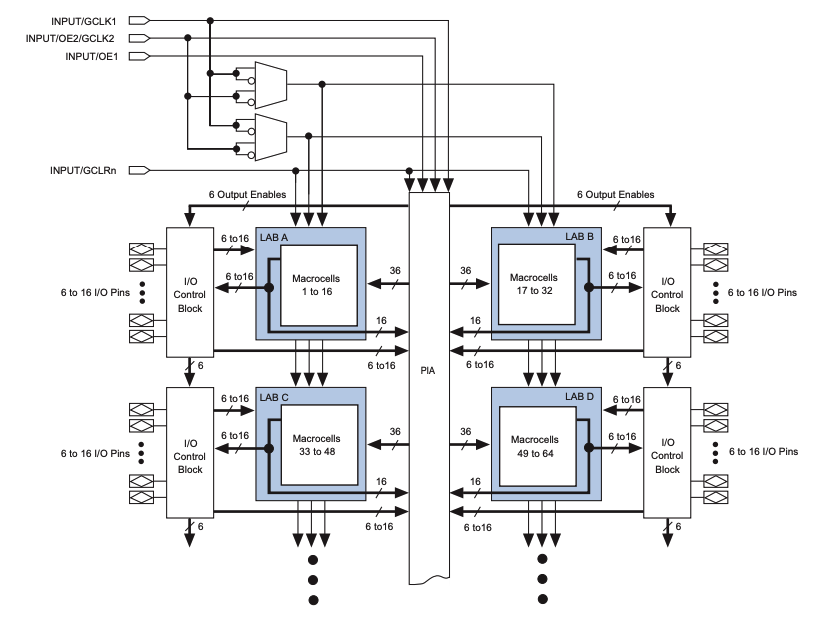

مخطط كتلة الجهاز EPM7128SQI100-10

Device Block Diagram of EPM7128SQI100-10

يتم ترتيب البنية الداخلية حول كتل مصفوفة منطقية متعددة، تحتوي كل منها على مجموعة محددة من الخلايا الكبيرة المستخدمة لتنفيذ الوظائف المنطقية المجمعة والمسجلة.يتم ربط كتل المصفوفة المنطقية هذه من خلال مصفوفة ربط مركزية قابلة للبرمجة تتيح توجيه الإشارة بين الكتل ذات سلوك توقيت يمكن التنبؤ به.تحيط كتل التحكم المخصصة للإدخال والإخراج بكتل المصفوفة المنطقية وتدير التخزين المؤقت للإدخال، وقيادة الإخراج، والتحكم ثلاثي الحالة، ومسارات التغذية المرتدة بين المسامير الخارجية والمنطق الداخلي.يتم توزيع الموارد العالمية، بما في ذلك مدخلات الساعة وإشارات تمكين الإخراج والإشارة العالمية الواضحة، عبر الجهاز لدعم التشغيل المتزامن والتحكم المنسق في المخرجات.يعكس هذا الهيكل التنظيم الذي يستخدمه EPM7128SQI100-10، والذي يدمج كتل مصفوفة منطقية متعددة وخلايا كبيرة لدعم المنطق القابل للبرمجة متوسط الكثافة مع توجيه الإشارة الحتمية ومسارات التحكم المركزية.

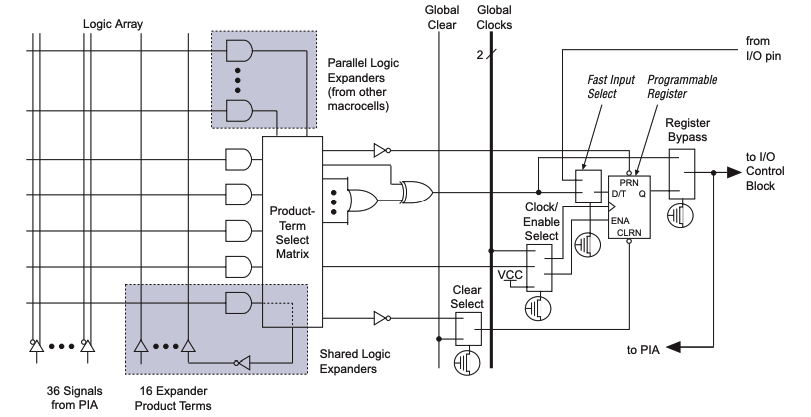

جهاز ماكروسيل EPM7128SQI100-10

Device Macrocell of EPM7128SQI100-10

يتم تنظيم المنطق داخل خلية كبيرة واحدة حول مصفوفة تحديد مصطلح المنتج التي تستقبل إشارات الإدخال من مصفوفة التوصيل البيني القابلة للبرمجة وموسعات المنطق المحلية.يتم دمج مصطلحات المنتج المتعددة لتكوين مجموع منطق المنتجات، والذي يمكن أن يؤدي إما إلى مخرجات مجمعة أو سجل قابل للبرمجة.يشتمل السجل على مسارات تمكين الساعة ومسحها وإعدادها مسبقًا وتجاوزها، مما يسمح بالاختيار المرن بين التشغيل المسجل وغير المسجل.يتم توجيه الساعة العالمية والإشارات العالمية الواضحة مباشرةً إلى الخلية الكبيرة لدعم التحكم المتزامن عبر الجهاز.يتم تمرير بيانات الإخراج إلى كتلة التحكم في الإدخال والإخراج أو يتم تغذيتها مرة أخرى في صفيف التوصيل البيني، مما يتيح إعادة استخدام النتائج المنطقية والتوزيع الفعال للإشارة داخل EPM7128SQI100-10.

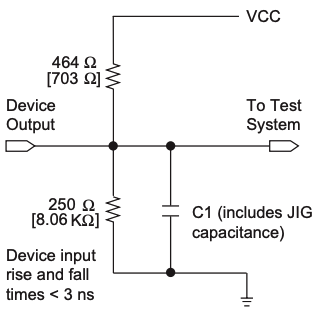

شروط اختبار التيار المتردد لـ EPM7128SQI100-10

AC Test Conditions of EPM7128SQI100-10

يحدد تكوين الاختبار الظروف الكهربائية المستخدمة لقياسات توقيت التيار المتردد من خلال تحديد الأحمال المقاومة، والتحميل بالسعة، ومسارات الإشارة بين الجهاز ونظام الاختبار.يتم توصيل مخرج الجهاز بـ VCC من خلال مقاومة سحب لأعلى وبالأرض من خلال شبكة تحميل محددة تقوم بنموذج سلوك محرك الإخراج أثناء التبديل.يمثل المكثف سعة الحمل الإجمالية، بما في ذلك تأثيرات التثبيت، بينما يراقب اتصال نظام الاختبار انتقالات الإشارة.تقتصر أوقات صعود وهبوط المدخلات على أقل من 3 نانوثانية لضمان ظروف قياس متسقة.يعكس الإعداد كيف يمكن أن يؤثر عابرو العرض والتيار الأرضي على أداء التيار المتردد المرصود ويضع شروطًا موحدة لتوصيف توقيت EPM7128SQI100-10.

تطبيقات EPM7128SQI100-10

أنظمة التحكم والأتمتة الصناعية

يُستخدم EPM7128SQI100-10 بشكل شائع في بيئات التحكم الصناعية للتعامل مع التسلسل ومنطق التعشيق وتنسيق الإشارة.فهو يساعد على إدارة ظروف الإدخال من أجهزة الاستشعار والمفاتيح مع توليد إشارات تحكم مستقرة للمشغلات ووحدات التحكم.يسمح هيكلها القابل للبرمجة بتكييف سلوك التحكم مع تغير متطلبات النظام.

منطق التحكم في معدات الاتصالات

وفي معدات الاتصالات، يدعم الجهاز مسارات التحكم التي تدير التوقيت وتوجيه الإشارة وتنسيق الواجهة.غالبًا ما يتم استخدامه لتنظيم إشارات التحكم بين وحدات المعالجة وواجهات الاتصال، مما يساعد في الحفاظ على تدفق البيانات المنظم داخل أجهزة التبديل والنقل.

منطق الغراء لأجهزة الشبكات

يتم تطبيق الجهاز كمنطق لاصق في أجهزة الشبكات لتوصيل المعالجات وأجهزة الذاكرة والمكونات الطرفية.وهو يدعم فك تشفير العناوين، وتحكيم الناقل، ومحاذاة الإشارة، مما يسمح للكتل الرقمية المختلفة بالعمل معًا ضمن أنظمة الشبكة المدمجة.

واجهة النظام المضمنة ومنطق فك التشفير

ضمن الأنظمة المدمجة، يوفر EPM7128SQI100-10 منطق الواجهة بين وحدات التحكم والأجهزة الخارجية.يتم استخدامه لفك تشفير العناوين، وتوليد إشارة التحكم، ومعالجة البروتوكول الأساسي، مما يساعد على تبسيط تصميم النظام وتقليل عدد المكونات المنطقية المنفصلة.

أنظمة الحوسبة والأجهزة القديمة

الجهاز مناسب تمامًا لمنصات الحوسبة القديمة وأنظمة الأجهزة التي تتطلب استبدالًا منطقيًا مستقرًا.يمكنه دمج الوظائف المنطقية المنفصلة القديمة في جهاز واحد قابل للبرمجة مع الحفاظ على التوافق مع مستويات الإشارة الحالية وسلوك التوقيت.

سد البروتوكول وتنفيذ آلة الدولة

يتم استخدام EPM7128SQI100-10 لتنفيذ جسر البروتوكول وأجهزة الحالة التي تدير العمليات الرقمية المنظمة.وهو يدعم انتقالات الحالة المحددة وتسلسل التحكم، مما يجعله مناسبًا لتنسيق مهام الاتصال والتحكم عبر كتل النظام المختلفة.

مزايا وعيوب EPM7128SQI100-10

المزايا

• يدعم تحديثات منطق النظام دون إزالة الجهاز من اللوحة

• يوفر 128 خلية كبيرة مناسبة للتحكم على نطاق متوسط ومنطق الواجهة

• يوفر توقيتًا يمكن التنبؤ به مع حد أقصى لتأخير النشر يبلغ 10 نانوثانية

• تعمل عبر نطاق درجات الحرارة الصناعية لتحقيق أداء ميداني مستقر

• يتضمن عددًا كبيرًا من دبابيس الإدخال والإخراج القابلة للتكوين من قبل المستخدم من أجل التواصل المرن

العيوب

• يعمل بجهد 5 فولت مما يحد من التوافق مع أنظمة الجهد المنخفض

• القدرة المنطقية أقل مقارنة بالأجهزة المنطقية القابلة للبرمجة الأحدث

• استخدام الطاقة أعلى من البدائل الحديثة القابلة للبرمجة منخفضة الطاقة

• قد لا يتناسب حجم العبوة مع التصميمات المضغوطة للغاية أو ذات المساحة المحدودة

بدائل EPM7128SQI100-10

رقم الجزء	الشركة المصنعة	الميزات الرئيسية	استخدم الحالة/الملاحظات
EPM7128SQI100-10N	إنتل	128 خلية كبيرة مع إمكانية برمجة داخل النظام، ونطاق إمداد داخلي 5 فولت، وتأخير نشر سريع بحد أقصى 10 نانوثانية في حزمة مثبتة على السطح.	يستخدم في منطق الغراء الرقمي ومنطق التحكم وتطبيقات الواجهة التي تتطلب توقيتًا موثوقًا وكثافة منطقية معتدلة.
EPM7128SQI160-10	إنتل	نفس بنية 128 خلية كبيرة مع درجة سرعة 10 نانوثانية، يتم تقديمها في حزمة أكبر ذات عدد دبابيس لزيادة مرونة التوجيه.	مناسب تمامًا للتصميمات التي تحتاج إلى وصول إضافي للإدخال/الإخراج أو التوافق مع تخطيطات اللوحة الحالية.
EPM7128SQI160-10N	إنتل	128 خلية كبيرة، CPLD قابلة للبرمجة داخل النظام مع تشغيل مستقر بجهد 5 فولت ودعم ممتد لدرجة الحرارة.	مناسب للأنظمة الصناعية والمدمجة التي تتطلب تحكمًا منطقيًا يمكن الاعتماد عليه عبر نطاقات درجات حرارة أوسع.

حول إنتل

إنتل هي شركة تكنولوجيا عالمية معروفة بتطوير مجموعة واسعة من حلول الحوسبة الرقمية والمنطق القابل للبرمجة.تتمتع الشركة بتاريخ طويل في تطوير تصميم أشباه الموصلات للحوسبة والاتصالات والأنظمة المدمجة.تدعم محفظتها المنطقية القابلة للبرمجة التحكم في النظام وإدارة الإشارات ومنطق الواجهة عبر التطبيقات الصناعية والشبكية والتطبيقات المدمجة.تركز Intel على توفير منصات منطقية قابلة للتطوير تعمل على تحقيق التوازن بين الأداء والاستقرار ودعم النظام الأساسي على المدى الطويل.وتستخدم منتجاتها على نطاق واسع في كل من بنيات الأنظمة الراسخة والتصميمات الرقمية المتطورة، مما يعكس حضورها القوي في النظام البيئي الإلكتروني الأوسع.

خاتمة

يجمع EPM7128SQI100-10 بين التحكم المنطقي والتوقيت ومعالجة الواجهة في جهاز واحد قابل للبرمجة.يمكنك الحصول على بنية واضحة تحتوي على كتل مصفوفة منطقية وخلايا كبيرة تجعل السلوك قابلاً للتنبؤ به.يساعد تصميم الدبوس ومرونة الإدخال/الإخراج على تبسيط توجيه اللوحة.أوقات الاستجابة السريعة تدعم التحكم الرقمي المستقر في العديد من الأنظمة.يعمل الجهاز أيضًا بشكل جيد عندما تحتاج إلى تحديث المنطق دون إجراء تغييرات على الأجهزة.بشكل عام، فهو يوفر طريقة عملية لإدارة المنطق الرقمي متوسط الحجم في مكان واحد.
