المكثفات غير المستقطبة: الأنواع والوظائف والتطبيقات ودليل الاختيار

المكثفات غير المستقطبة هي أجزاء رئيسية في الدوائر الإلكترونية لأنها يمكنها التعامل مع الكهرباء القادمة في أي اتجاه ، على عكس المكثفات المستقطبة التي تحتاج إلى إعداد محدد.إنها مفيدة للغاية في أنواع مختلفة من الدوائر ، مثل تلك الموجودة في الأجهزة الصوتية وأنظمة الطاقة والآلات التي تعالج إشارات.يغوص هذا الدليل في عمق كيفية صنع هذه المكثفات ، وماذا يفعلون ، والأنواع المختلفة المتاحة ، وكيفية استخدامها في أنواع كثيرة من المعدات الإلكترونية.

كتالوج

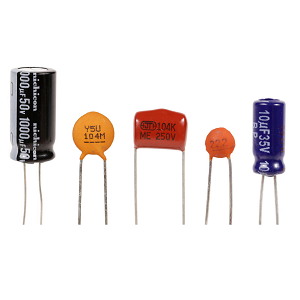

ما هو المكثف غير المستقطب؟

المكثفات غير المستقطبة هي أجزاء مهمة من الدوائر الإلكترونية لأنها يمكن أن تعمل بغض النظر عن الطريقة التي يتم بها تطبيق الجهد.هذا يجعلها مختلفة عن المكثفات المستقطبة ، مثل المكثفات الكهربائية ، والتي تحتاج إلى توصيلها في اتجاه معين لتجنب التلف.نظرًا لأن المكثفات غير المستقطبة لا تملك هذا القيد ، فهي مفيدة للغاية في الدوائر التي تستخدم التيار المتناوب (AC) ، حيث يغير الجهد اتجاه باستمرار.يمكن استخدامها أيضًا في دوائر التيار المباشر (DC) للمهام مثل التصفية ، أو حظر الإشارات غير المرغوب فيها ، أو استقرار الجهد.نظرًا لمرونتها ، توجد هذه المكثفات عادة في الأجهزة الصوتية وإمدادات الطاقة ومعدات معالجة الإشارات.وهي مصنوعة من مواد مثل السيراميك أو الأفلام البلاستيكية أو الميكا ، كل منها يقدم مزايا مختلفة اعتمادًا على التطبيق.يختار الكثيرون المكثفات غير المستقطبة عندما يحتاجون إلى مكون موثوق يمكنه العمل في ظروف مختلفة دون القلق بشأن اتجاه الاتصال.

واحدة من أكبر مزايا المكثفات غير المستقطبة هي قدرتها على التعامل مع إشارات التيار المتردد ، مما يجعلها ممتازة في أنظمة الصوت ، مثل عمليات انتقال السماعات ، حيث تساعد في فصل ترددات الصوت المختلفة.كما أنها تستخدم في المحركات الكهربائية لمساعدتهم على البدء والركض بسلاسة.عند اختيار مكثف غير مستقطب ، فإن عوامل مثل السعة (مقدار الرسوم التي يمكن أن تخزنها) ، وتصنيف الجهد (مقدار الجهد الذي يمكنه التعامل معه) ، ونوع المواد المستخدمة أمر مهم للنظر فيه.على سبيل المثال ، تعد المكثفات السيراميك رائعة للدوائر عالية التردد ، في حين أن المكثفات السينمائية مفضلة في التطبيقات الصوتية والطاقة لأنها تنتج خسارة كهربائية أقل.بالمقارنة مع المكثفات المستقطبة ، عادةً ما يكون لها تلك غير المستقطبة سعة أقل ، لكنها تدوم لفترة أطول وتكون أكثر موثوقية في الدوائر التي قد يتغير فيها اتجاه الجهد.إن فهم كيفية عمل هذه المكثفات وحيث يتم استخدامها بشكل أفضل يساعد في تصميم الأجهزة الإلكترونية بشكل أفضل وأكثر كفاءة.

ميزات المكثفات غير المستقطبة

الشكل 2. رمز المكثف غير المستقطب

المكثفات غير المستقطبة هي أجزاء إلكترونية خاصة يمكن توصيلها في أي اتجاه دون القلق بشأن الجوانب الإيجابية أو السلبية.هذا يجعلها بسيطة لاستخدامها وتقليل الأخطاء أثناء التثبيت.يتم استخدامها بشكل شائع في الدوائر التي تتعامل مع إشارات تغيير (AC) أو عندما تحتاج الكهرباء إلى التدفق في كلا الاتجاهين.هذه المكثفات مصنوعة من مواد مثل الأفلام السيرامية والبلاستيكية ، والتي تساعدهم على العمل بشكل موثوق مع مرور الوقت.أنها تأتي بأحجام مختلفة وقيم السعة ، مما يجعلها مفيدة للعديد من الأجهزة والأنظمة الإلكترونية.يمكن أن يساعد فهم ميزاتهم في اختيار الحق في الدائرة.

غياب القطبية

تم تصميم المكثفات غير المستقطبة للعمل بكفاءة بغض النظر عن الاتجاه الذي يتم توصيله داخل دائرة كهربائية.على عكس المكثفات المستقطبة ، والتي تتطلب اهتمامًا دقيقًا إلى الخيوط الإيجابية والسلبية الصحيحة ، فإن الأنواع غير المستقطبة تقضي على هذا القيد ، مما يؤدي إلى تبسيط كل من تصميم الدائرة وتجميعها.لا يقلل غياب القطبية هذا فقط من خطر التثبيت غير الصحيح ولكن أيضًا يعزز الموثوقية ، حيث لا توجد إمكانية للتلف بسبب الاتصالات المعكوسة.بسبب هذه الخاصية ، يتم استخدام هذه المكثفات بشكل شائع في التطبيقات التي تكون فيها إشارات AC أو تشغيل الجهد ثنائي الاتجاه ضرورية ، مما يضمن أداء مستقر دون مخاوف بشأن التوجه.إن تعدد استخداماتهم يجعلهم خيارًا مثاليًا لأولئك الذين يبحثون عن المكونات التي تسهم في سهولة الاستخدام والموثوقية على المدى الطويل.

بالإضافة إلى ذلك ، فإن عدم وجود قطبية في هذه المكثفات يعزز مدى ملاءمتها لمجموعة متنوعة من التكوينات الإلكترونية ، بدءًا من دوائر الترشيح الأساسية إلى شبكات معالجة الإشارات المعقدة.نظرًا لأنها لا تفرض قيودًا اتجاهية ، يمكن دمجها بسلاسة في دوائر تتطلب المكثفات للتعامل مع كل من تقلبات الجهد الإيجابية والسلبية.هذا مفيد في اقتران التيار المتردد ، وشبكات كروس في أنظمة الصوت ، ودوائر التوقيت لتدفق التيار ثنائي الاتجاه.يقلل تطبيقها المباشر من تعقيد تخطيطات الدوائر ويقلل من جهود استكشاف الأخطاء وإصلاحها ، مما يجعلها ذات قيمة عالية في كل من التطبيقات الإلكترونية والصناعية.نتيجة لذلك ، تستمر المكثفات غير المستقطبة في أنظمة كهربائية وإلكترونية لا حصر لها ، مما يوفر المرونة والموثوقية وسهولة التكامل.

التكوين والمواد

يلعب التكوين الهيكلي للمكثفات غير المستقطبة دورًا في أدائهم وطول العمر والاستقرار.يتم إنشاء هذه المكثفات في المقام الأول باستخدام مواد عازلة مثل السيراميك والبوليستر والبولي بروبيلين وغيرها من الأفلام البلاستيكية ، والتي بطبيعتها لا تظهر قطبية.على سبيل المثال ، تشتهر المكثفات الخزفية بحجمها المدمج ، وموثوقية عالية ، واستقرار حراري ممتاز ، مما يجعلها مناسبة تمامًا للتطبيقات التي تتضمن إشارات التردد العالي ومهام الترشيح الدقيقة.من ناحية أخرى ، يتم تفضيل المكثفات السينمائية لمتانتها ، وفقدان عازلة منخفضة ، وقدرة على التعامل مع تصنيفات الجهد الأعلى ، مما يجعلها مفيدة في إلكترونيات الطاقة والدوائر الصوتية.يؤثر اختيار المواد العازلة بشكل مباشر على الخصائص الكهربائية للمكثف ، بما في ذلك استقرار السعة ، ومقاومة الإجهاد البيئي ، والقدرة على العمل بفعالية عبر درجات حرارة وترددات مختلفة.

إلى جانب العزل الكهربائي ، تساهم مواد الإلكترود وتقنيات التغليف المستخدمة في المكثفات غير المستقطبة بشكل أكبر في أدائها ومرونتها.تستخدم العديد من مكثفات الأفلام أفلامًا بلاستيكية معدنية ، حيث يتم ترسيب طبقة رقيقة من المعدن على العزل الكهربائي لتشكيل الألواح الموصلة.يعزز هذا التصميم خصائص الشفاء الذاتي ، مما يسمح بتصحيح عزلات عازلة طفيفة دون تدهور في الأداء.في المكثفات الخزفية ، غالبًا ما تستخدم الهياكل متعددة الطبقات لزيادة السعة مع الحفاظ على عامل شكل مضغوط.تضمن طرق البناء هذه أن المكثفات غير المستقطبة يمكنها تحمل الاهتزازات الميكانيكية ، وتقلبات درجة الحرارة ، والإجهاد الكهربائي ، مما يجعلها مكونات موثوقة في مجموعة واسعة من التطبيقات الإلكترونية.يضمن تصميمهم القوي وظائف ثابتة على مدار الفترات الممتدة ، مما يعزز سمعتها كعناصر في تصميم الدائرة الحديثة.

طيف قيمة السعة

تتوفر المكثفات غير المستقطبة في مجموعة واسعة من قيم السعة ، مما يسمح لها بتقديم وظائف مختلفة داخل الدوائر الإلكترونية.في حين أنها عمومًا لا تصل إلى مستويات السعة العالية للغاية التي يمكن تحقيقها من قبل المكثفات الكهربائية ، فإنها تعوض عن هذا القيد من خلال تعزيز الاستقرار والمتانة والمرونة.تتراوح قيم السعة الخاصة بهم من عدد قليل من picofarads (PF) إلى العديد من microfarads (µF) ، مما يجعلها مناسبة للتطبيقات المتنوعة مثل الاقتران ، فك الارتباط ، تصفية الضوضاء ، ومعالجة الإشارات.أحد الاعتبارات الرئيسية عند اختيار مكثف غير مستقطب هو المفاضلة بين السعة والحجم المادي.مع زيادة قيمة السعة ، فإن الحجم الكلي للمكون ، والذي يمكن أن يؤثر على جدوى استخدام هذه المكثفات في تصميمات الدوائر المدمجة.على الرغم من ذلك ، فإن قدرتهم على توفير سعة مستقرة دون مخاوف من القطبية تجعلها لا تقدر بثمن في مختلف تطبيقات AC والتوصيل المختلط.

علاوة على ذلك ، يضمن طيف السعة الواسعة للمكثفات غير المستقطبة قابليتها للتكيف في مختلف الصناعات والمجالات التكنولوجية.في النطاقات المنخفضة الادخار ، غالبًا ما تستخدم المكثفات السيرامية للتطبيقات عالية التردد ، مثل دوائر التردد الراديوي (RF) وعناصر توقيت الدقة.في نطاقات السعة المتوسطة إلى الأعلى ، يتم استخدام المكثفات الأفلام على نطاق واسع في تكييف الطاقة ، ودوائر تشغيل المحركات ، وتصفية الإشارات.إن الأداء المتوقع والمستقر لهذه المكثفات مع مرور الوقت ، حتى في الظروف البيئية الصعبة ، يجعلها خيارًا مهمًا لتصميم أنظمة إلكترونية قوية وفعالة.من خلال تحديد قيمة السعة المناسبة بعناية ، يمكنك تحسين أداء الدائرة مع ضمان الوظائف طويلة الأجل ، وتعزيز أهمية المكثفات غير المستقطعة في الإلكترونيات الحديثة.

وظائف المكثفات غير المستقطبة

تساعد المكثفات غير المستقطبة في تهدئة الإشارات ، وتقليل الضوضاء غير المرغوب فيها ، والحفاظ على مستويات الجهد مستقرة.نظرًا لأنها يمكن توصيلها في أي اتجاه ، فإنها تعمل بشكل جيد في كل من دوائر AC و DC.تُستخدم هذه المكثفات لتصفية التداخل ، وإشارات تمرير بين أجزاء مختلفة من الدائرة ، وحماية الأجزاء الإلكترونية من التغيرات المفاجئة في الجهد.أنها تساعد على جعل الأجهزة الإلكترونية أكثر موثوقية وفعالية.إن فهم وظائفهم يجعل من السهل اختيار المكثف المناسب لأي مشروع.

التصفية وقمع الضوضاء

واحدة من الاستخدامات الأكثر شيوعًا للمكثفات غير المستقطبة هي إزالة الضوضاء الكهربائية غير المرغوب فيها من الدوائر.يمكن أن تأتي الضوضاء الكهربائية من العديد من المصادر ، مثل خطوط الطاقة ، والأجهزة الإلكترونية القريبة ، أو الدائرة نفسها.إذا لم يتم التحكم في هذه الضوضاء ، فقد يتسبب ذلك في مشاكل مثل جودة الصوت الرديئة في الأجهزة الصوتية أو الإشارات الضعيفة في أنظمة الاتصالات أو الأداء غير المستقر في الإلكترونيات الحساسة.تساعد المكثفات غير المستقطبة من خلال تصفية هذه الإشارات غير المرغوب فيها ، مما يسمح للدائرة بالعمل بسلاسة.في أنظمة الصوت ، على سبيل المثال ، تقلل من الأصوات الطنين أو الصاخبة ، مما يجعل الصوت أكثر وضوحًا.في أنظمة الراديو والاتصالات ، فإنها تساعد في ضمان إشارات قوية ودقيقة عن طريق منع التداخل من الأجهزة الإلكترونية الأخرى.تُستخدم هذه المكثفات أيضًا في دوائر إمدادات الطاقة للتأكد من أن الأجهزة الإلكترونية تتلقى طاقة ثابتة دون تقلبات مفاجئة.هذا مهم لأجهزة مثل أجهزة الكمبيوتر والمعدات الطبية والآلات الصناعية ، حيث يمكن أن تسبب اضطرابات الطاقة الصغيرة في مشاكل.من خلال العمل كمرشحات للضوضاء ، تساعد المكثفات غير المستقطبة في الحفاظ على نظافة الدوائر ومستقرة ، مما يمنع مشكلات مثل فقدان البيانات أو مصابيح الخفقان أو الإغلاق غير المتوقع.

اقتران وفكوم

تُستخدم المكثفات غير المستقطبة أيضًا لتمرير إشارات التيار المتردد من جزء من دائرة إلى أخرى أثناء منع إشارات DC غير المرغوب فيها.هذه الوظيفة ، التي تسمى الاقتران ، مهمة في أنظمة الصوت والاتصالات ، حيث يلزم نقل إشارة واضحة.في مضخم صوت ، على سبيل المثال ، تسمح المكثفات بالاقتران إشارات الصوت بالتحرك بين المراحل المختلفة دون ترك الفولتية DC غير المرغوب فيها تتداخل.هذا يساعد على الحفاظ على جودة الصوت ويمنع التشويه.من خلال ضمان مرور الإشارات اللازمة فقط ، تساعد المكثفات غير المستقطبة في الحفاظ على الدوائر التي تعمل على النحو المقصود.هناك وظيفة مهمة أخرى وهي فك الارتباط ، مما يساعد على تثبيت مستويات الجهد في الدائرة.تحتوي العديد من الأجهزة الإلكترونية ، مثل أجهزة الكمبيوتر والهواتف المحمولة ، على قطع غيار تعمل وتوقف بسرعة كبيرة.يمكن أن تخلق هذه التغييرات السريعة طفرات الجهد ، مما قد يتسبب في خلل الجهاز.تعمل المكثفات التي تنفصل كاحتياطيات طاقة صغيرة ، مما يوفر طاقة إضافية عند الحاجة وامتصاص الجهد الزائد للحفاظ على كل شيء مستقرًا.هذا يمنع التغييرات المفاجئة من التأثير على أداء المكونات الحساسة ، مما يساعد الأجهزة الإلكترونية على تشغيل بسلاسة وموثوقة.

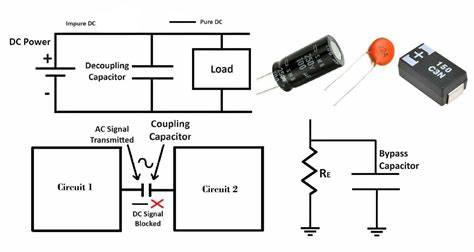

الشكل 3. الاقتران والمكثف

تطبيقات التيار المتردد والمبتدئين بالسيارات

تستخدم المكثفات غير المستقطبة على نطاق واسع في دوائر AC (التيار المتناوب) ، حيث تساعد في تنظيم التدفق الكهربائي وتحسين الكفاءة.أحد أهم استخداماتها هو في المبتدئين في السيارات ، حيث تساعد المحركات ذات الطور الواحد في البدء.تم العثور على هذه المحركات في العديد من الأجهزة المنزلية ، مثل المشجعين والثلاجات والغسالات.نظرًا لأن مصدر الطاقة أحادي الطور لا يمكنه إنشاء المجال المغناطيسي الدوار اللازم من تلقاء نفسه ، يتم استخدام مكثف لتحويل مرحلة التيار ، مما يسمح للمحرك بالبدء والتشغيل بكفاءة.بدون هذه المكثفات ، ستكافح العديد من المحركات الكهربائية للبدء أو لا تعمل على الإطلاق.إلى جانب المبتدئين في السيارات ، يتم استخدام المكثفات غير المستقطبة أيضًا في تنظيم طاقة التيار المتردد وتخزين الطاقة.إنها تساعد على تقليل الخفقان في أضواء الفلورسنت ، وتثبيت تدفق الطاقة في الدوائر الكهربائية ، وتحسين كفاءة الأجهزة التي تستخدم طاقة التيار المتردد.في أنظمة الطاقة المتجددة ، مثل الألواح الشمسية وتوربينات الرياح ، فإنها تساعد في تجانس تقلبات الطاقة ، مما يضمن تدفقًا ثابتًا من الكهرباء.إن قدرتهم على التعامل مع التيارات الكهربائية المتغيرة تجعلها ذات قيمة في العديد من التطبيقات المختلفة ، سواء في الإلكترونيات اليومية والأنظمة الصناعية.

دوائر snubber وقمع عابر

تُستخدم المكثفات غير المستقطبة أيضًا لحماية الدوائر من مسامير الجهد المفاجئ ، والتي يمكن أن تحدث عند تشغيل الدائرة أو إيقافها.يمكن لهذه المسامير أن تلحق الضرر بالمكونات الإلكترونية الحساسة ، مثل الترانزستورات والمرحلات والمفاتيح.لمنع ذلك ، تستخدم دوائر Snubber المكثفات للاستيعاب والتحكم في الجهد المفرط ، مما يضمن عدم إصابة الأجهزة الكهربائية بالتغيرات المفاجئة.هذا مهم في أنظمة الطاقة العالية ، مثل الآلات الصناعية ومحولات الطاقة ومحركات المحركات الكهربائية ، حيث يمكن أن تكون طفرات الجهد قوية للغاية.من خلال المساعدة في تهدئة هذه التغييرات المفاجئة ، تعمل المكثفات على تحسين عمر وموثوقية الأجهزة الإلكترونية.هناك وظيفة أخرى ذات صلة وهي قمع عابر ، والذي يحمي المكونات الإلكترونية من ارتفاع الجهد غير المتوقع بسبب اضطرابات خط الطاقة ، أو ضربات البرق ، أو عمليات التبديل.يمكن أن يكون الجهد العابر ضارًا بالأجزاء الإلكترونية الحساسة ، مما يؤدي إلى فشل أو انخفاض في الأداء.تساعد المكثفات غير المستقطبة في امتصاص هذه العواصف وإعادة توجيه الطاقة الإضافية بأمان داخل الدائرة ، مما يمنع التلف.في الإعدادات الصناعية ، حيث تعمل الآلات الكبيرة على تشغيل وإيقاف تشغيلها بشكل متكرر ، تضمن هذه المكثفات تشغيلًا ثابتًا عن طريق منع تغييرات الجهد غير المتوقعة من التأثير على الأجهزة المتصلة الأخرى.إن قدرتهم على حماية الإلكترونيات الحساسة تجعلهم مكونًا مهمًا في كل من الأنظمة الكهربائية الصغيرة والواسعة النطاق.

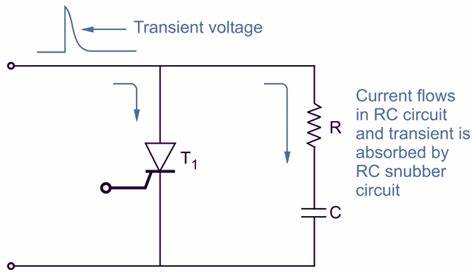

الشكل 4. دائرة Snubber RC لقمع الجهد العابر

معايير الاختيار للمكثفات غير المستقطبة

يعد اختيار المكثف غير المستقطب المناسب خطوة مهمة في بناء دائرة إلكترونية موثوقة.تحتاج إلى النظر في عدة عوامل للتأكد من أن المكثف يعمل بشكل جيد ويستمر لفترة طويلة.الخطوة الأولى هي تحديد قيمة السعة الصحيحة.هذا يعني معرفة مقدار الشحن الكهربائي الذي يحتاجه المكثف إلى تخزين الدائرة لتعمل بشكل صحيح.إذا كانت قيمة السعة مرتفعة جدًا أو منخفضة جدًا ، فقد لا تعمل الدائرة كما هو متوقع.إن اختيار القيمة الصحيحة يضمن التشغيل السلس ويمنع التغييرات غير المرغوب فيها في الإشارات الكهربائية.بعد اتخاذ قرار بشأن السعة ، فإن الخطوة التالية هي تحقق من تصنيف الجهد المكثف.يروي هذا التصنيف مقدار الجهد الذي يمكن أن يتعامله المكثف بأمان.من الأفضل دائمًا اختيار مكثف مع تصنيف الجهد أعلى من أعلى الجهد في الدائرة.إذا كان تصنيف الجهد منخفضًا جدًا ، فقد يفشل المكثف ، مما قد يؤدي إلى تلف الدائرة.

يساعد استخدام مكثف بهامش جهد آمن على حماية الدائرة من مسامير الجهد المفاجئ ويمتد عمر المكون.عامل مهم آخر يجب مراعاته كيف يستجيب المكثف لترددات مختلفة.تؤدي المكثفات المختلفة أداءً بشكل أفضل في ترددات معينة ، اعتمادًا على المواد التي تصنع منها.بالنسبة للدوائر التي تعمل على ترددات عالية ، من الأفضل استخدام المكثفات ذات المقاومة المنخفضة لمنع فقدان الطاقة.يساعد اختيار النوع الصحيح من المكثف لتواتر الدائرة في الحفاظ على إشارات مستقرة ويحسن الكفاءة.تلعب الظروف البيئية أيضًا دورًا كبيرًا في اختيار المكثف.إذا تم استخدام دائرة في درجات الحرارة القصوى أو البيئات الرطبة أو الأماكن التي قد تواجه فيها اهتزازات ، فيجب أن يكون المكثف قادرًا على تحمل هذه الظروف.تم تصميم بعض المكثفات خصيصًا للتعامل مع الحرارة أو الرطوبة أو الإجهاد البدني دون الانهيار بمرور الوقت.إن اختيار المكثف المناسب للبيئة يضمن الموثوقية على المدى الطويل ويمنع الفشل الناجم عن الظروف القاسية.

أخيرًا ، يجب أن تقرر كيفية توصيل المكثفات داخل الدائرة.يمكن توصيل المكثفات في سلسلة أو متوازية ، اعتمادًا على احتياجات الدائرة.يزيد اتصال السلسلة من سعة الجهد ولكنه يقلل من السعة الكلية ، في حين أن الاتصال الموازي يزيد من السعة مع الحفاظ على تصنيف الجهد نفسه.يساعد فهم هذه التكوينات في ضبط الدائرة لتلبية متطلبات الأداء المحددة.من خلال النظر بعناية في هذه العوامل السعة ، تصنيف الجهدو استجابة الترددو الظروف البيئية، و نوع الاتصال، يمكنك اختيار أفضل مكثف غير مستقطب لتصميمه.إن اتخاذ القرار الصحيح يضمن أن المكثف يعمل بشكل جيد ، ويستمر لفترة أطول ، ويساعد على الحفاظ على الدائرة تعمل بسلاسة.

الاختلافات بين المكثفات المستقطبة وغير المستقطبة

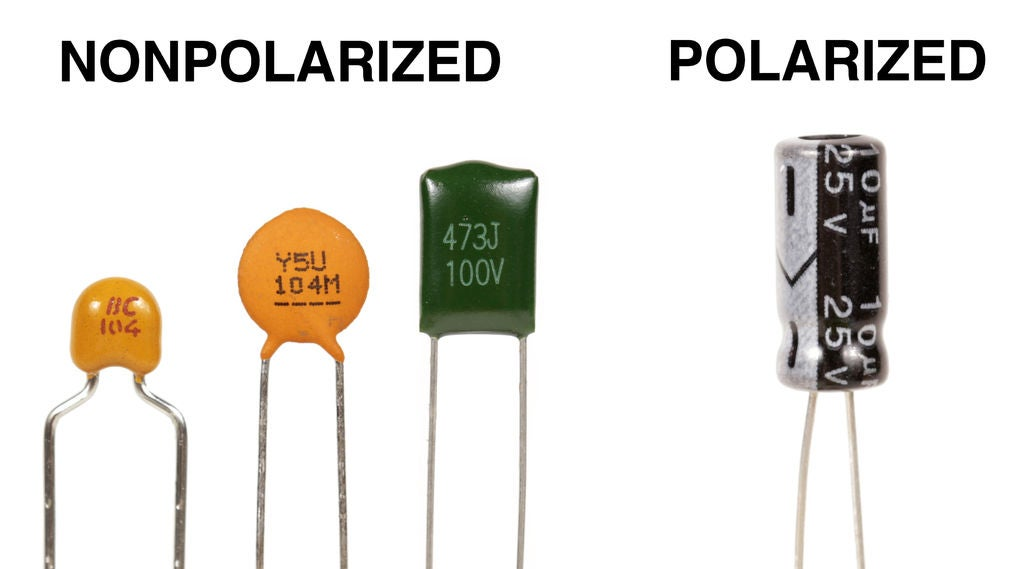

الشكل 5. المكثفات غير المستقطبة مقابل الاستقطاب

تخدم المكثفات ، سواء كانت مستقطبة أو غير مستقطبة ، دورًا رائعًا في الدوائر الإلكترونية عن طريق تخزين وتفريغ الطاقة الكهربائية حسب الحاجة.بينما يشترك كلا النوعين في هذه الوظيفة ، يتم تمييزها بخصائص مختلفة ، بما في ذلك الاختلافات في المواد العازلة ، والخصائص الكهربائية ، وقيم السعة ، والتصميمات الهيكلية ، وظروف التشغيل ، وملاءمة تطبيقات محددة.تؤثر هذه الفروق على فعاليتها في تصميمات الدوائر المختلفة وتحديد الاختيار الأمثل بناءً على متطلبات الأداء.

الاختلافات العازلة

تعمل المادة العازلة داخل المكثف كحاجز عزل بين اللوحات الموصلة ، مما يمنع التيار المباشر من المرور مع السماح للمكثف بتخزين الطاقة في مجال كهربائي.يؤثر نوع العزل الكهربائي المستخدم بشكل كبير على الأداء العام المكثف ، بما في ذلك السعة ، وتصنيف الجهد ، واستجابة التردد.غالبًا ما تستخدم المكثفات المستقطبة ، مثل المكثفات الكهربائية ، الإلكتروليت كوسيط عازلة.يمكّنهم هذا الاختيار الفريد العازلة من تحقيق قيم سعة أعلى مقارنة بالعديد من البدائل غير المستقطبة.يملي التركيبة المحددة للكهرباء ، إلى جانب عملية التصنيع ، الخصائص الكهربائية النهائية للمكثف ، بما في ذلك كفاءتها واستقرارها وتسامحها في الجهد.من ناحية أخرى ، تستخدم المكثفات غير المستقطبة مجموعة واسعة من المواد العازلة ، بما في ذلك أفلام السيراميك والبوليستر وأكسيد المعادن.تضفي كل من هذه المواد خصائص كهربائية مختلفة ، مما يجعل المكثفات غير المستقطبة متعددة الاستخدامات عبر مختلف التطبيقات.أحد العوامل المحددة التي تحدد ما إذا كان المكثف مستقطبًا أو غير مستقطب هو انعكاس الاستقطاب العازلة.إذا سمح العزل الكهربائي بحركة شحنة ثنائية الاتجاه دون تدهور ، يظل المكثف غير مستقطب ، مما يجعلها مناسبة لدوائر AC.

الاختلافات في الأداء

تختلف خصائص أداء المكثفات بناءً على تصميمها والوظيفة المقصودة والمواصفات الكهربائية.تعتمد فعاليتها في تطبيقات الدوائر على عوامل مثل قيمة السعة ، ومقاومة السلسلة المكافئة (ESR) ، والاستجابة الحالية للتسرب ، والاستجابة للتردد.على سبيل المثال ، في إمدادات الطاقة التلفزيونية ، يُعرف مكثفات أفلام أكسيد المعادن بأدائها المتفوق في التصفية.ومع ذلك ، لتحقيق السعة المطلوبة وتحمل الجهد ، غالبًا ما تحتاج إلى أن تكون كبيرة نسبيًا في الحجم المادي ، والتي يمكن أن تحد من تنظيمها العملي في التطبيقات المقيدة بالفضاء.في المقابل ، توفر المكثفات الكهربائية ، التي يتم استقطابها بطبيعتها ، حلًا أكثر إحكاما لتطبيقات تصفية عالي الضعف ، مما يجعلها خيارًا مفضلاً لدوائر مزود الطاقة.عادةً ما يتم استخدام المكثفات الكهربائية ذات قيم السعة التي تتجاوز 1 µF لتطبيقات مثل الاقتران ، والفصل ، والتصفية داخل إمدادات الطاقة.تتيح لهم السعة العالية تآكل تقلبات الجهد بشكل فعال ، مما يضمن تشغيل الدائرة المستقرة.يتم استخدام المكثفات غير المستقطبة ، والتي لها عمومًا قيم السعة التي تقل عن 1 µF ، بشكل أكثر شيوعًا في الدوائر التي تتطلب اختيارًا دقيقًا للتردد ، أو وظائف الحد الحالي ، أو ضبط الرنين.ومع ذلك ، تتوفر أيضًا المكثفات الكبيرة غير المستقطبة القادرة على التعامل مع الفولتية العالية.غالبًا ما تستخدم هذه في التطبيقات المتخصصة مثل تعويض الطاقة التفاعلية ، ونقل الطور الحركي ، وتحول التردد في الشبكات الكهربائية.

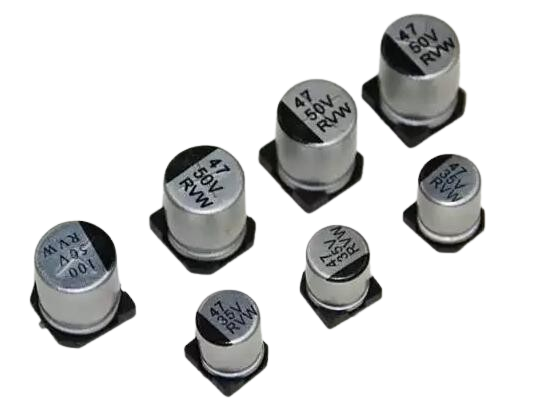

الشكل 6. الاختلافات في الأداء

التباين في السعة

تتأثر قيمة السعة للمكثف بشكل مباشر بنوع المواد العازلة المستخدمة في بنائه.تم تصميم المكثفات المستقطبة لتوفير سعة عالية في عامل شكل مضغوط.إن قدرتهم على تخزين وإصدار كميات من الطاقة الكهربائية تجعلها ذات قيمة في التطبيقات التي تتطلب تنظيمًا ثابتًا للجهد ، مثل إمدادات طاقة التيار المستمر ودوائر الإشارة الصوتية.تضمن وظيفتها في تصفية الجهد وتثبيت الجهد أن الدوائر الإلكترونية تعمل باستمرار ، مما يقلل من التقلبات وتداخل الضوضاء.في حين أنها تظهر عمومًا سعة أقل مقارنة بنظرائها المستقطبين ، فإن المكثفات غير المستقطبة تقدم مزايا مميزة في تصميمات دوائر محددة.طبيعتها ثنائية الاتجاه تجعلها متعددة الاستخدامات للغاية ، خاصة في دوائر AC حيث لا يمثل القطبية مصدر قلق.تتيح هذه المرونة استخدامها في معالجة الإشارات وضبط التردد وتطبيقات مطابقة المعاوقة ، مما يضمن تشغيل الدائرة المستقرة عبر ترددات مختلفة.

التباينات الهيكلية

يختلف الهيكل المادي للمكثفات اعتمادًا على نوعها والاستخدام المقصود وتصميم التصنيع.تتوفر المكثفات بأشكال وأحجام متعددة ، كل منها مصمم خصيصًا لمتطلبات تطبيق محددة.يتم تصنيع المكثفات الكهربائية ، والتي يتم استقطابها في الغالب ، بشكل شائع في الأشكال الأسطوانية بسبب بنائها الداخلي.ومع ذلك ، توجد تصاميم هيكلية بديلة ، بما في ذلك تنسيقات المكثفات المستطيلة والورقة والأنابيب والموزعة للوظائف الإلكترونية المتخصصة.السعة الموزعة ، على سبيل المثال ، هي خاصية متأصلة في العديد من تخطيطات الدوائر ، وخاصة في تطبيقات التردد العالي والتردد المتوسط.يمكن أن يكون هذا التأثير إما مفيدًا أو يتطلب تعويضًا ، اعتمادًا على متطلبات تصميم الدائرة.

اعتبارات الاستخدام والبيئة

المكثفات المستقطبة: توفر المكثفات الكهربائية من الألومنيوم ، والتي تستخدم عادة لتطبيقات التهوية الكبيرة ، ترشيح طاقة فعال ولكن يظهر قيودًا على الأداء في الترددات العالية.توفر المكثفات الكهربائية Tantalum ، على الرغم من أنها أكثر تكلفة ، ثباتًا فائقين وكفاءة في تطبيقات التردد العالي ، مما يجعلها مثالية للاستخدام في الدوائر الإلكترونية المتقدمة التي تتطلب تنظيمًا دقيقًا للجهد.

المكثفات غير المستقطبة: يتم استخدام المكثفات السيراميكية ، المتجانسة ، والبولي إيثيلين على نطاق واسع بسبب حجمها المدمج ، وقدرتها على تحمل التكاليف ، وملاءمة التطبيقات عالية التردد.في حين أنها توفر عمومًا قيمًا منخفضة السعة مقارنةً بالمكثفات الكهربائية ، فإن موثوقيتها واستقرارها في دوائر AC تجعلها رائعة في معالجة الإشارات ودوائر التوقيت وشبكات مطابقة المعاوقة.تُظهر المكثفات العازلة مغناطيسيًا ، والتي تستخدم مواد سيراميك وأقطاب فضية ، تسربًا منخفضًا للطاقة واستقرار عالي التردد ، مما يجعلها مناسبة تمامًا لتطبيقات الجهد العالي و RF.

يتأثر أداء المكثف أيضًا بالثابت العازلة للمواد العازلة.تتيح المواد عالية التقديم مثل السيراميك الكهروضوئي والكهرباء المكثفات تحقيق قيم السعة العالية ضمن حجم صغير.ومع ذلك ، فقد يقدمون أيضًا خسائر طاقة أعلى ، والتي يمكن أن تكون عاملاً محددًا في بعض التطبيقات.في المقابل ، فإن المواد ذات السماحية المنخفضة ، مثل التركيبات الخزفية المحددة ، تظهر انخفاضًا في خسائر الطاقة ، مما يجعلها مثالية للتطبيقات عالية التردد حيث تكون سلامة الإشارة مصدر قلق أساسي.

تمييز التطبيق

المكثفات المستقطبة: هذه المكثفات جيدة في تطبيقات العاصمة حيث تكون السعة الكبيرة مطلوبة لتثبيت الجهد والتصفية وتخزين الطاقة.يتم استخدامها على نطاق واسع في دوائر إمدادات الطاقة وأنظمة تضخيم الصوت ودوائر تنظيم الجهد الإلكترونية.بسبب طبيعتها المستقطبة ، يجب تثبيتها بشكل صحيح لمنع الضرر أو العطل.

المكثفات غير المستقطبة: تُستخدم هذه المكثفات بشكل شائع في دوائر AC لوظائف مثل اقتران الإشارة ، وضبط التكرار ، وضبط التردد.إن قدرتهم على التعامل مع التدفق الحالي ثنائي الاتجاه يجعلها مثالية للتطبيقات في معالجة الإشارات الصوتية ، وتوزيع طاقة التيار المتردد ، وأنظمة الإضاءة ، حيث لا يمثل القطبية مصدر قلق.

المزايا المقارنة

المكثفات المستقطبة: تكمن الميزة الأساسية للمكثفات المستقطبة في قدرتها على تخزين كمية كبيرة من الطاقة الكهربائية ضمن تصميم مضغوط.هذه الميزة تجعلها مهمة في الدوائر التي تتطلب الجهد المستقر والمنظم ، مما يضمن توصيل الطاقة المتسق في الأجهزة الإلكترونية.

المكثفات غير المستقطبة: توفر هذه المكثفات مرونة أكبر في التصميم من خلال السماح للتيار بالتدفق في كلا الاتجاهين.قابلية التكيف تجعلهم الخيار المفضل لمعالجة إشارة التيار المتردد ، ومطابقة المعاوقة ، والتطبيقات التي تكون فيها اعتبارات القطبية غير ضرورية.تعزز موثوقيتها واستقرارها عبر مجموعة واسعة من الترددات مدى ملاءمتها للتطبيقات الإلكترونية وإدارة الطاقة المختلفة.

أنواع المكثفات غير المستقطبة

نستكشف أنواعًا مختلفة من المكثفات غير المستقطبة ، وتسليط الضوء على بناءها ومزاياها وحالات الاستخدام النموذجية.

المكثفات الخزفية

تعد المكثفات الخزفية من بين أكثر المكثفات استخدامًا على نطاق واسع في الإلكترونيات الحديثة ، ويرجع ذلك أساسًا إلى حجمها المدمج ، والقدرة على تحمل التكاليف ، وتنوعها عبر مجموعة واسعة من التطبيقات.تستخدم هذه المكثفات مواد سيراميك مثل العازلة ، والتي توفر عزلًا كهربائيًا ممتازًا ويتيح تخزين الشحن الفعال.تتمثل إحدى مزاياها في قدرتها على العمل بفعالية في دوائر التردد العالي ، مما يجعلها خيارًا مفضلاً لقمع الضوضاء ، والاقتران ، وفصل التطبيقات في كل من دوائر AC و DC.تتوفر المكثفات الخزفية في اختلافات متعددة ، بما في ذلك أنواع الفئة 1 والفئة 2 ، والتي تختلف من حيث الاستقرار ومعامل درجة الحرارة وموثوقية الأداء.توفر المكثفات الخزفية من الفئة 1 دقة فائقة وأقل من تباين السعة على التغيرات في درجة الحرارة ، في حين توفر متغيرات الفئة 2 قيمًا أعلى للسعة بتكلفة أقل ولكن مع الاستقرار المنخفض قليلاً.

الشكل 7. المكثفات السيراميك

يتم العثور على هذه المكثفات عادة في التطبيقات مثل تصفية إمدادات الطاقة ، وقمع التداخل الكهرومغناطيسي (EMI) ، ومعالجة الإشارات في دوائر التردد الراديوي (RF).نظرًا لطبيعتها غير المستقطبة ، يمكن استخدام المكثفات الخزفية في الدوائر التي لا يمثل فيها القطبية مصدر قلق ، مما يزيد من تعزيز قابلية الاستخدام.علاوة على ذلك ، فإن التطورات في تكنولوجيا المكثفات السيراميك ، مثل المكثفات السيرامية متعددة الطبقات (MLCCS) ، مكنتها من دمجها في لوحات الدوائر الحديثة عالية الكثافة ، وخاصة في الاتصالات السلكية واللاسلكية ، وإلكترونيات السيارات ، وأجهزة مثل الهواتف الذكية وأجهزة الكمبيوتر المحمولة.على الرغم من فوائدها العديدة ، يمكن أن تظهر المكثفات الخزفية ظاهرة تُعرف باسم التأثير الميكروفوني ، حيث تحفز الاهتزازات الميكانيكية الضوضاء الكهربائية.ومع ذلك ، فإن موثوقيتها ، والقدرة على تحمل التكاليف ، والقدرة على التكيف تجعلهم جوهرًا للتصميم الإلكتروني المعاصر.

المكثفات السينمائية

المكثفات السينمائية ، المعروفة أيضًا باسم المكثفات الأفلام البلاستيكية ، هي فئة من المكثفات غير المستقطبة التي تستخدم فيلمًا بلاستيكيًا رفيعًا كمواد عازلة.تحظى هذه المكثفات بتقدير كبير لاستقرارها ، ومقاومة السلسلة المكافئة المنخفضة (ESR) ، وخصائص ممتازة الشفاء الذاتي ، والتي تعزز طول العمر والموثوقية في الدوائر الإلكترونية المختلفة.يمكن تصنيع المواد العازلة في المكثفات الأفلام من عدة أنواع من المواد البلاستيكية ، بما في ذلك البولي إيثيلين تيريفثاليت (PET) ، البولي بروبيلين (PP) ، البوليسترين (PS) ، والبولي كربونات (PC).تقدم كل مادة مزايا مميزة: على سبيل المثال ، توفر مكثفات البولي بروبيلين أداءً ممتازًا في التردد العالي وعوامل تبديد منخفضة ، مما يجعلها مثالية للتطبيقات التي تتطلب الحد الأدنى من فقدان الطاقة ، مثل دوائر النبض وأنظمة الصوت.

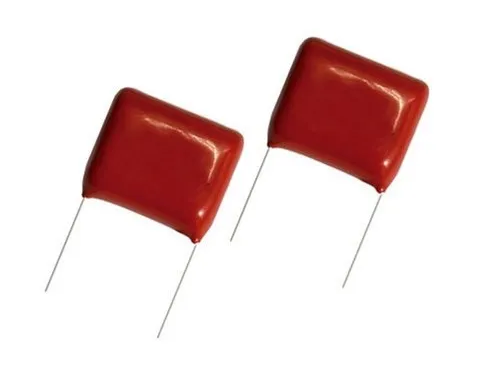

الشكل 8. مكثفات الفيلم

نظرًا لتصميمها القوي وأدائها المعقول ، يتم استخدام المكثفات الأفلام على نطاق واسع في التطبيقات التي يكون فيها الاستقرار على المدى الطويل وحثًا منخفضًا.تم العثور عليها في إلكترونيات الطاقة ، ودوائر تشغيل السيارات ، ودوائر Snubber ، ومرشحات تردد الراديو (RF).على عكس المكثفات الكهربائية ، لا تعاني المكثفات السينمائية من التجفيف أو تسرب الإلكتروليت ، مما يمتد من عمرهم التشغيلي.أنها تظهر مقاومة عزل ممتازة ، مما يسمح لهم بالعمل بفعالية في تطبيقات الجهد العالي.ومع ذلك ، فإن أحد العيوب البارزة هو حجمها الأكبر نسبيًا مقارنة بمكثفات السيراميك لقيم السعة المماثلة.على الرغم من ذلك ، فإن خصائصها الكهربائية المتفوقة والمتانة تجعلها خيارًا ممتازًا للتطبيقات التي تتطلب الدقة وموثوقية عالية.

المكثفات الميكا

المكثفات الميكا هي المكثفات غير المستقطبة المتخصصة التي تستخدم MICA كمواد عازلة لها ، والتي تصل إلى خصائصها الكهربائية الاستثنائية ، بما في ذلك الدقة العالية ، والاستقرار المتميز ، والحد الأدنى من فقدان الطاقة.ميكا هي معدن تحدث بشكل طبيعي معروف بعزله ومقاومة الرطوبة ، مما يساهم في الموثوقية طويلة الأجل لهذه المكثفات.تظهر هذه المكثفات امتصاصًا عازلاً منخفضًا للغاية ومعامل لدرجة الحرارة شبه الصفر ، مما يجعلها مناسبة للغاية للدوائر التي تتطلب قيم السعة الدقيقة مع الحد الأدنى من التقلبات بمرور الوقت أو مع تغييرات في درجة الحرارة.

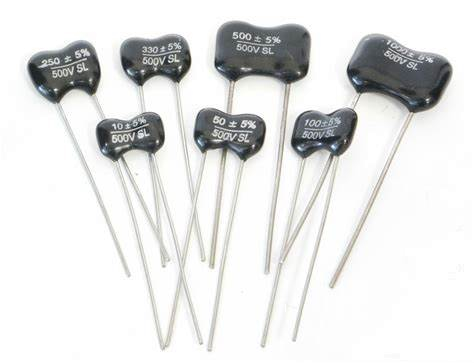

الشكل 9. المكثفات الميكا

تم العثور على التطبيقات الأساسية لمكثفات MICA في دوائر التردد العالي ، مثل أجهزة إرسال RF ومستقبلات ، ومذبذبات ، ومكبرات الصوت ، حيث يكون تناسق الأداء رائعًا.نظرًا لاستقرارها المتفوق ، يتم استخدامها أيضًا في أدوات القياس على مستوى المختبر وتطبيقات الجهد العالي ، بما في ذلك أنظمة الرادار وأجهزة الاتصال من الدرجة العسكرية.أحد الأسباب الرئيسية لموثوقيتها العالية هو أن المكثفات الميكا لا تتحلل بمرور الوقت بالسرعة التي تجعلها الأنواع الأخرى ، مما يجعلها خيارًا مثاليًا للمكونات الإلكترونية.ومع ذلك ، فإن هذه المكثفات تميل إلى أن تكون أغلى من المكثفات السيرامية أو السينمائية بسبب عملية التصنيع الدقيقة المطلوبة لضمان الدقة والمتانة.على الرغم من ارتفاع تكلفتها ، فإن أدائها الكهربائي الذي لا مثيل له يجعلهم خيارًا مفضلاً للتطبيقات التي لا يمكن تفاوضها الدقة والاستقرار.

المكثفات الزجاجية

تمثل المكثفات الزجاجية فئة متخصصة من المكثفات غير المستقطبة التي تستخدم الزجاج كمواد عازلة ، مما يوفر أداءً فائقًا في الظروف البيئية المتطرفة.تم تصميم هذه المكثفات لتطبيقات الموثوقية العالية حيث الاستقرار على نطاق درجة حرارة واسعة ومقاومة للعوامل البيئية مثل الرطوبة والإشعاع.يوفر العزل الكهربائي الزجاجي مقاومة عارية عالية بشكل استثنائي ، مما يقلل من تيار التسرب ويضمن أداءً ثابتًا حتى في ظل ظروف تشغيل صارمة.

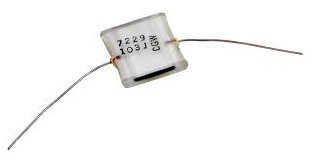

الشكل 10. المكثف الزجاجي

بسبب متانة ، يتم استخدام المكثفات الزجاجية على نطاق واسع في الطيران والعسكرية والصناعية.غالبًا ما يتم نشرها في أنظمة الأقمار الصناعية ، ومعدات استكشاف الفضاء ، وتجارب الفيزياء عالية الطاقة ، حيث يجب أن تصمد المكونات إلى تقلبات درجات الحرارة الشديدة والتعرض لفترة طويلة للإشعاع.تظهر المكثفات الزجاجية خسائر منخفضة في ترددات عالية ، مما يجعلها مناسبة لتطبيقات RF و Microwave.على الرغم من خصائص الأداء الممتازة ، فهي باهظة الثمن نسبيًا وكميات كبيرة مقارنة بأنواع المكثفات الأخرى ، مما يحد من استخدامها للتطبيقات المتخصصة حيث تفوق فوائدها الفريدة اعتبارات التكلفة والحجم.ومع ذلك ، فإن موثوقيتها ومتانتها تجعلهم عنصرًا مهمًا في الأنظمة الإلكترونية المهمة.

المكثفات Teflon (PTFE)

المكثفات Teflon ، والمعروفة أيضًا باسم PTFE (polytetrafluoroethylene) ، هي نوع متخصص من المكثفات غير المستقطبة المعروفة باستقرارها الحراري المتميز ، وخسائر عازلة منخفضة ، ومقاومة عازلة عالية.يعد PTFE ، وهو بوليمر متين للغاية وخامل كيميائيًا ، بمثابة مادة عازلة ، مما يعطي هذه المكثفات مقاومة ملحوظة لدرجات الحرارة المرتفعة والرطوبة والتدهور الكيميائي.نظرًا لقدرتها على العمل بشكل موثوق في الظروف القاسية ، يتم استخدام المكثفات PTFE بشكل متكرر في التطبيقات الطيران والطبية والصناعية.يمكن أن تعمل بفعالية عبر نطاق درجة حرارة واسعة ، وغالبًا ما تتجاوز 200 درجة مئوية ، دون تغييرات في السعة أو الخصائص الكهربائية.ميزة أخرى لمكثفات Teflon هي عامل التبديد المنخفض بشكل استثنائي ، مما يجعلها مناسبة للغاية للتطبيقات عالية التردد مثل دوائر RF وأنظمة الميكروويف ودوائر النبض التي تتطلب الحد الأدنى من فقدان الطاقة.على عكس بعض أنواع المكثفات الأخرى ، لا تتحلل مكثفات PTFE بمرور الوقت بسبب تأثيرات الشيخوخة ، مما يضمن الاستقرار على المدى الطويل.ومع ذلك ، فإن هذه المكثفات تميل إلى أن تكون أكثر تكلفة بسبب تعقيد التصنيع والتكلفة العالية للمواد PTFE.فهي أكبر عمومًا مقارنةً بالمكثفات السيرامية أو الأفلام ذات قيم السعة المماثلة.على الرغم من هذه القيود ، تظل مكثفات Teflon خيارًا مفضلاً للتطبيقات التي تتطلب دقة وموثوقية عالية ومقاومة للظروف البيئية القاسية.

الشكل 11. مكثف تفلون

المكثفات الميكا الفضية

المكثفات الميكا الفضية هي نسخة راقية من المكثفات التقليدية للميكا ، تتضمن صفائح رقيقة من الميكا الطبيعية المطلية بطبقة من الفضة لتعزيز التوصيل والدقة.تشتهر هذه المكثفات بشكل جيد بدقة عالية ، واستقرار تكرار ممتاز ، والحد الأدنى من فقدان الطاقة ، مما يجعلها ذات قيمة في التطبيقات التي تتطلب قيم السعة الدقيقة على مدار الفترات الممتدة.بسبب بنائها ، تظهر المكثفات الميكا الفضية امتصاص عازلة منخفضة ومعاملات درجة حرارة ضئيلة ، مما يضمن أن سعةها لا تزال مستقرة حتى في البيئات الحرارية المتقلبة.تشمل التطبيقات الأكثر شيوعًا لمكثفات الميكا الفضية دوائر الترددات الراديوية (RF) ، ومذبذبات ، وشبكات المرشح الدقيق ، حيث يمكن أن تؤثر الانحرافات الطفيفة في السعة على أداء الدائرة.كما يتم استخدامها بشكل متكرر في معدات الصوت القديمة والراقية ، حيث تساعد خصائصها الكهربائية المتفوقة في الحفاظ على الإخلاص الصوتي.بالمقارنة مع المكثفات الخزفية والأفلام ، تقدم المكثفات الميكا الفضية خسائر أقل بكثير في الترددات العالية ، مما يجعلها رائعة في تطبيقات RF و Microwave.ومع ذلك ، فإن هذه المزايا تأتي بتكلفة ، فإن المكثفات الميكا الفضية مكلفة نسبيًا بسبب استخدام الفضة في عملية التصنيع الخاصة بهم ومراقبة الجودة الدقيقة المطلوبة.وهي متوفرة في قيم السعة الأصغر ، مما يحد من استخدامها في التطبيقات التي تتطلب نطاقات سعة أكبر.على الرغم من هذه العوامل ، فإن دقتها وموثوقيتها التي لا مثيل لها تجعلها مكونًا قيماً في الدوائر الإلكترونية المتخصصة.

الشكل 12. مكثف الميكا الفضي

المكثفات الورقية

تستخدم المكثفات الورقية ، بمجرد أن تكون العنصر الأساسي في الدوائر الإلكترونية ، الورق المشرب بالزيت أو الشمع كمواد عازلة لها.تاريخيا ، تم استخدام هذه المكثفات على نطاق واسع بسبب عملية التصنيع البسيطة نسبيا وقدرتها على التعامل مع مستويات الجهد المعتدل.ومع ذلك ، مع ظهور مواد عازلة أكثر تقدماً مثل الأفلام البلاستيكية ، تم استبدال المكثفات الورقية إلى حد كبير في الإلكترونيات الحديثة.على الرغم من ذلك ، ما زالوا يجدون تطبيقات متخصصة في المعدات الإلكترونية القديمة ، ومرشحات خط الطاقة ، ومشاريع الترميم.واحدة من العيوب الأولية للمكثفات الورقية هي قابليتها لامتصاص الرطوبة ، والتي يمكن أن تؤدي إلى تدهور في الأداء بمرور الوقت.لمواجهة هذا ، تضمنت التصميمات المبكرة ختم المحكم للحماية من العوامل البيئية.على الرغم من ذلك ، تميل المكثفات الورقية إلى أن يكون لها تيارات تسرب أعلى وأكثر عمومًا من نظرائها الحديثة ، مما يجعلها أقل استحسانًا للتطبيقات المقيدة بالفضاء.في بعض الدوائر ذات الجهد العالي ، تم استخدام المكثفات الورقية المملوءة بالزيت الأقدم لقدرتها على الصمود إلى ارتفاع الجهد ، ولكن تم استبدالها إلى حد كبير بمكثفات بولي بروبيلين أو بوليستر التي توفر موثوقية وأداء أفضل.على الرغم من أن المكثفات الورقية لم تعد الخيار الأول للتصميمات الإلكترونية المعاصرة ، إلا أنها تظل جزءًا من تاريخ تكنولوجيا المكثفات وتظل ذات صلة بتطبيقات الترميم والإصلاح المتخصصة.

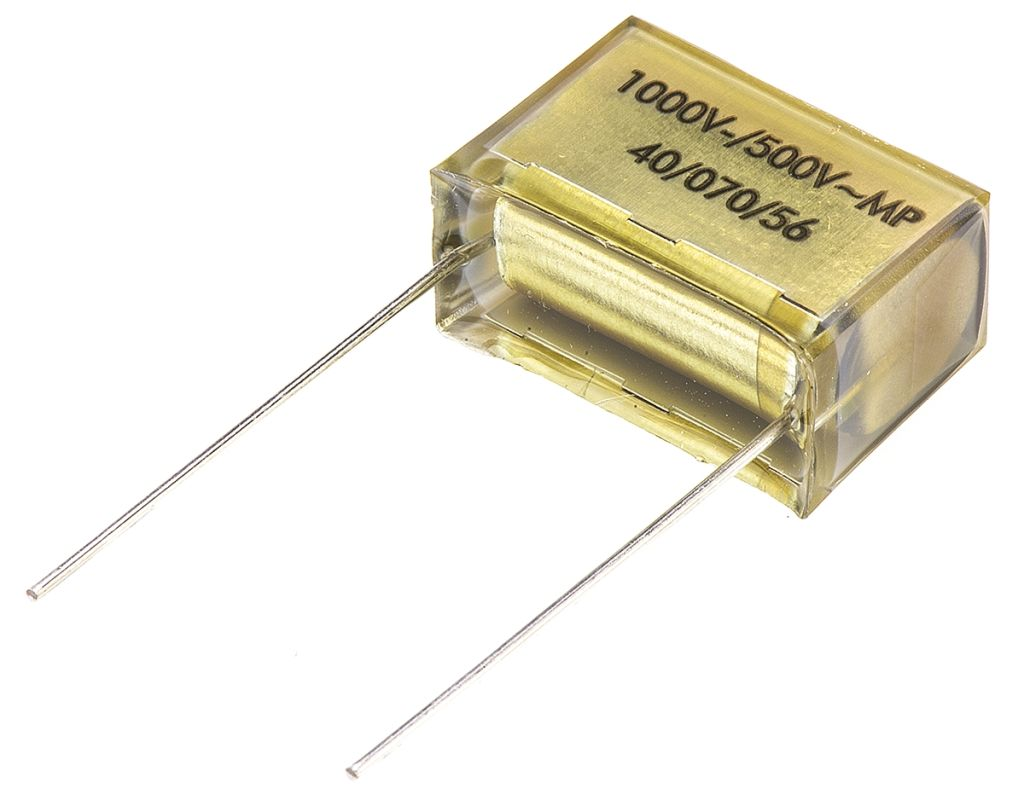

الشكل 13. المكثفات الورقية

الديناميات التشغيلية للمكثفات غير المستقطبة

تلعب المكثفات غير المستقطبة دورًا في دوائر AC من خلال إدارة تدفق الطاقة واستقرار الإشارات الكهربائية.تتيح لهم قدرتهم على العمل بدون قطبية ثابتة التعامل مع التيار المتناوب بكفاءة في التطبيقات حيث تعكس دورات الشحن الاتجاه بشكل متكرر.تخضع هذه المكثفات إلى الشحن المستمر والتفريغ متزامن مع شكل الموجة AC ، مما يمكّنهم من تنظيم مستويات الجهد ، وتقليل التقلبات ، ويعزز استقرار الدائرة بشكل عام.

عندما يتم توصيل مكثف غير مستقطب بمصدر جهد التيار المتردد ، فإنه يخضع لدورة متكررة لتخزين الطاقة وإطلاقها.مع ارتفاع التيار المتناوب نحو جهد الذروة ، يتراكم المكثف الطاقة الكهربائية من خلال بناء مجال كهربائي بين لوحاته.تعتمد كمية الطاقة المخزنة على سعة المكون والجهد المطبق.عندما يتحول شكل الموجة AC ويبدأ في التحرك في الاتجاه المعاكس ، يطلق المكثف الطاقة المخزنة مرة أخرى إلى الدائرة.يساعد هذا التفريغ على تقلبات الجهد السلس ، مما يمنع التغييرات المفاجئة التي يمكن أن تعطل تشغيل الدائرة.من خلال امتصاص الطاقة وإطلاقها باستمرار ، يساعد المكثف في الحفاظ على ملف تعريف جهد أكثر استقرارًا.هذه الدورة هي الأفضل لتقليل مسامير الجهد والانخفاضات ، مما يضمن أن المكونات الحساسة تتلقى مصدر طاقة أكثر اتساقًا.بدون هذا التأثير المستقر ، قد تواجه الدوائر تغييرات في الجهد الخاطئة ، مما قد يؤدي إلى عدم كفاءة الأداء أو الضرر للمكونات المتصلة.

تسهم المكثفات غير المستقطبة في كفاءة الدائرة من خلال تحسين وضوح الإشارة وتقليل الضوضاء الكهربائية غير المرغوب فيها.في الدوائر عالية التردد ، تعمل كمرشحات عن طريق تحويل الإشارات الزائدة عالية التردد بعيدًا عن المكونات ، مما يقلل من التداخل ومنع تشويه الإشارة.هذه الوظيفة ذات قيمة في أنظمة المعالجة الصوتية والاتصالات ، حيث الحفاظ على إشارات نظيفة غير مستقرة.في الأنظمة التي تعالج الإشارات عبر مجموعة واسعة من الترددات ، تساعد هذه المكثفات في تسهيل التحولات الأكثر سلاسة بين الحالات.على سبيل المثال ، في المرشحات التناظرية ، فإنها تنظم ترددات الإشارة لضمان تشكيل إشارة دقيقة ومعالجتها دون إدخال تشويه.هذا يجعلهم مكونًا رائعًا في الإلكترونيات الدقيقة ، حيث تعتبر سلامة الإشارة أولوية.

تلعب المكثفات غير المستقطبة أيضًا دورًا في حماية الدوائر من الاضطرابات الكهربائية.في دوائر الطاقة ، يمكن أن تؤدي طفرات الجهد العابر ، الناجم عن التغيرات المفاجئة في الحمل الكهربائي ، إلى إتلاف المكونات الحساسة.من خلال امتصاص الطاقة وإطلاقها حسب الحاجة ، تساعد هذه المكثفات في قمع هؤلاء العابرين ، مما يقلل من خطر ارتفاع الجهد التي قد تؤدي إلى فشل الدائرة.بالإضافة إلى ذلك ، في البيئات ذات التداخل الكهرومغناطيسي العالي (EMI) ، تعمل المكثفات غير المستقطبة كدرع ضد الضوضاء غير المرغوب فيها.من خلال تصفية EMI ، فإنها تمنع الاضطرابات التي قد تؤثر على أداء الأجهزة الإلكترونية القريبة.تضمن هذه القدرة الوقائية أن تعمل الأنظمة الكهربائية بشكل موثوق حتى في الظروف ذات التداخل الكهربائي.

دمج المكثفات غير المستقطبة وشحنها

تستخدم المكثفات غير المستقطبة على نطاق واسع في الإلكترونيات لأنها لا تحتوي على قطبية ثابتة.على عكس المكثفات المستقطبة ، يمكن توصيلها في أي اتجاه دون خطر وضع غير صحيح.هذه الميزة تجعلها متعددة الاستخدامات للغاية ، وبسيط تصميم الدائرة وتقليل أخطاء التثبيت.يغطي هذا القسم الخطوات العملية لدمج المكثفات غير المستقطعة في دوائر ، ويشرح سلوكهم الشحن ، ويسلط الضوء على دورهم في تثبيت النظم الكهربائية.

كيف شحن المكثفات غير المستقطبة وتخزين الطاقة؟

عملية الشحن للمكثف غير المستقطب هي مبدأ كهربائي يحدد كيفية تفاعله مع مصادر الجهد ومكونات الدائرة الأخرى.عند توصيله بمصدر طاقة ، يبدأ المكثف في تراكم الشحن على لوحاتها الموصلة ، والتي يتم فصلها بواسطة مادة عازلة تُعرف باسم العزل الكهربائي.عندما تتحرك الإلكترونات عبر الدائرة الخارجية ، فإنها تتراكم على لوحة واحدة ، مما يخلق فرقًا محتملًا بين جانبي المكثف.تستمر هذه العملية حتى يتطابق الجهد عبر المكثف مع جهد مصدر الطاقة ، وفي هذه النقطة لا تحدث حركة شحنة أخرى.على عكس البطاريات ، التي تولد تدفقًا مستمرًا للتيار ، تخزن المكثفات الطاقة مؤقتًا فقط ، وإطلاقها عندما تتطلب ظروف الدائرة.يتم تحديد مقدار الرسوم التي يمكن أن يحملها المكثف من خلال السعة ، والتي يتم قياسها في فاراد (و) ، وتتبع المعادلة:

حيث يمثل 𝑉 الجهد عبر المكثف ، 𝑄 هو الشحن المخزن ، و 𝐶 هي السعة.قيمة السعة الأعلى تعني أن المكثف يمكنه تخزين المزيد من الرسوم في نفس مستوى الجهد.هذه العلاقة جيدة في تصميم الدوائر التي تتطلب إدارة طاقة دقيقة ، مثل دوائر التوقيت ، ومذبذبات ، وتطبيقات معالجة الإشارات.نظرًا لأن المكثفات غير المستقطبة يمكن أن تعمل في كل من بيئات AC و DC ، يمكن استخدامها في مجموعة واسعة من السيناريوهات مقارنة بنظرائها المستقطب ، والتي عادة ما تقتصر على تطبيقات التيار المستمر.إن قدرتهم على شحن وتصريف بسرعة تجعلها فعالة في الدوائر عالية التردد حيث توجد حاجة إلى نقل الطاقة السريعة.

إن فهم كيفية تخزين المكثفات غير المستقطبة وتساعد الطاقة في تحسين كفاءة الدائرة وضمان أداء مستقر في ظل ظروف كهربائية متفاوتة.في دوائر التيار المتردد ، شحن المكثفات باستمرار وتفريغ استجابة لاتجاه الجهد المتغير ، مما يجعلها مثالية للتطبيقات مثل تصحيح عامل الطاقة واقتران الإشارة.في دوائر العاصمة ، تساعد على تصفية الضوضاء غير المرغوب فيها عن طريق تنعيم تقلبات الجهد ، مما يضمن إمدادات طاقة أكثر استقرارًا للمكونات الحساسة.نظرًا لأن سلوكهم يمكن التنبؤ به وموثق جيدًا ، فإنه يوفر وسيلة موثوقة للتحكم في توزيع الطاقة داخل الدائرة.من خلال الاستفادة من هذه الخصائص ، يمكنك إنشاء أنظمة إلكترونية أكثر كفاءة ودائمة وقابلة للتكيف مناسبة لمجموعة واسعة من التطبيقات.

المكثفات غير المستقطبة في استقرار الدائرة

إلى جانب وظيفتها الأساسية لتخزين الشحنة الكهربائية وإطلاقها ، تلعب المكثفات غير المستقطبة دورًا في تثبيت الدوائر الكهربائية.تعاني العديد من الأنظمة الإلكترونية من تقلبات في الجهد والتيار ، والتي يمكن أن تعطل تشغيل المكونات الحساسة أو إدخال ضوضاء غير مرغوب فيها في إشارات.تساعد المكثفات غير المستقطبة في تخفيف هذه المشكلات من خلال العمل كخزان مؤقت للطاقة ، وامتصاص الشحنة الزائدة عندما ترتفع مستويات الجهد وتوفر الطاقة المخزنة عندما تنخفض مستويات الجهد.يساعد هذا التأثير الموازنة على تآكل الاختلافات في الإمداد الكهربائي ، مما يضمن تشغيل الدائرة المتسقة وتقليل الإجهاد على المكونات الأخرى.في التطبيقات التي يلزم تنظيم الجهد الدقيق ، كما هو الحال في المعدات الصوتية أو أنظمة الاتصالات ، تعد هذه المكثفات رائعة للحفاظ على سلامة الإشارة ومنع التشويه.

في دوائر التيار المتردد ، يتم استخدام المكثفات غير المستقطبة بشكل شائع لمطابقة التصفية والمقاومة.من خلال السماح بشكل انتقائي بترددات معينة بالمرور أثناء منع الآخرين ، فإنها تساعد في تحسين وضوح الإشارة وتقليل التداخل غير المرغوب فيه.هذا يجعلها ذات قيمة في دوائر الترددات الراديوية (RF) ، وأجهزة معالجة الصوت ، وأنظمة تكييف خط الطاقة.تتيح قدرتهم على التعامل مع التغييرات السريعة في التدفق الحالي العمل بفعالية في دوائر القمع العابر ، حيث تحمي المكونات الحساسة من طفرات الجهد المفاجئ.بدون هذه المكثفات ، ستكون الدوائر أكثر عرضة للتقلبات التي قد تؤدي إلى تدهور الأداء أو تسبب فشل المكون المبكرة.

دورهم في دوائر العاصمة أمر بنفس القدر ، خاصة في تصميمات إمدادات الطاقة حيث يكون استقرار الجهد أولوية.تساعد المكثفات غير المستقطبة في تسهيل الجهد التموج من إشارات التيار المتردد المصححة ، مما يوفر إخراج DC أكثر استقرارًا للموهين الدقيق وأجهزة الاستشعار والمكونات الإلكترونية الأخرى منخفضة الطاقة.هذا يضمن أن تتلقى الأجهزة مصدر طاقة نظيف وثابت ، مما يقلل من خطر السلوك الخاطئ الناجم عن التقلبات.إن تنوعها وموثوقيتها تجعلهم خيارًا مفضلاً يعملون على مجموعة واسعة من التطبيقات الإلكترونية.سواء تم استخدامه للتصفية أو فك الارتباط أو تخزين الطاقة ، فإن المكثفات غير المستقطبة تسهم في الكفاءة والمتانة والأداء العام للدوائر الإلكترونية الحديثة.

مزايا وعيوب المكثفات غير المستقطبة

المزايا

• وظائف ثنائية الاتجاه: تتمثل الميزة الرئيسية للمكثفات غير المستقطبة في قدرتها على العمل بغض النظر عن قطبية الجهد.على عكس المكثفات المستقطبة ، التي تتطلب اتجاهًا صحيحًا ، يمكن للمكثفات غير المستقطبة التعامل مع الجهد بالتناوب دون خطر الفشل.هذا يجعلها مهمة في دوائر التيار المتردد ، حيث يتغير اتجاه الجهد باستمرار.طبيعتها ثنائية الاتجاه مفيدة في التطبيقات مثل اقتران الإشارات ومعالجة الصوت والدوائر الأخرى التي تعتمد على اختلافات الجهد الديناميكي.

• أداء فائق التردد العالي: تتفوق المكثفات غير المستقطبة في تطبيقات التردد العالي بسبب مواد العزل الكهربائية المستقرة ، مثل السيراميك أو الفيلم.تقلل هذه المواد من الخسائر المعتمدة على التردد ، والتي يمكن أن تحلل الأداء في أنواع المكثفات الأخرى مثل المنحل بالكهرباء.نتيجة لذلك ، يتم استخدام المكثفات غير المستقطبة على نطاق واسع في دوائر التردد الراديوي (RF) ، والإلكترونيات الرقمية عالية السرعة ، والأنظمة التي تتطلب تحولات إشارة سريعة.إن قدرتها على الحفاظ على الأداء عبر طيف التردد الواسع تجعلها خيارًا مفضلاً للتطبيقات الدقيقة.

• تكامل الدائرة المبسط: نظرًا لأن المكثفات غير المستقطبة لا تحتوي على قيود قطبية ، فإنها تبسط تصميم الدوائر وتجميعها.لا داعي للقلق بشأن تثبيتها بالاتجاه الصحيح ، مما يقلل من خطر أخطاء التجميع.هذه الفائدة لا تحسن الموثوقية فحسب ، بل تعمل أيضًا على تسريع عملية التصنيع.في المقابل ، يمكن أن يؤدي استخدام مكثف مستقطب بشكل غير صحيح إلى فشل الدائرة أو حتى تلف المكونات الأخرى.

• تعزيز المتانة والاستقرار: هذه المكثفات أكثر مقاومة لانعكاسات الجهد ، وهي مشكلة شائعة في الدوائر مع ظروف الطاقة المتقلبة أو غير المتوقعة.يتيح لهم بنائهم القوي الحفاظ على الاستقرار والموثوقية على المدى الطويل ، حتى في البيئات الصعبة.على عكس المكثفات الكهربائية ، والتي يمكن أن تتحلل بمرور الوقت بسبب التفاعلات الكيميائية ، فإن المكثفات غير المستقطبة لها عمر تشغيلي أطول.

عيوب

• حجم مادي أكبر: بالنسبة لقيمة سعة معينة ، غالبًا ما تكون المكثفات غير المستقطبة أكبر من نظرائها المستقطبين.ويرجع ذلك إلى تقنيات البناء والمواد اللازمة لتحقيق عدم الاستقطاب.في الأجهزة الإلكترونية المدمجة حيث تكون المساحة محدودة ، يمكن أن تكون بصمة أكبر عيبًا.يجب عليك النظر بعناية في قيود الحجم عند اختيار المكثفات للتطبيقات الحساسة للفضاء.

• التكلفة الأعلى: تميل المكثفات غير المستقطبة ، وخاصة الإصدارات عالية الجودة المصممة للتطبيقات المتخصصة ، إلى أن تكون أغلى من المكثفات المستقطبة.التكلفة الإضافية ترجع إلى تعقيد تصميمها والمواد اللازمة لضمان الاستقرار بترددات عالية.على الرغم من أنها توفر أداءً فائقًا في كثير من الحالات ، إلا أن سعرها الأعلى يمكن أن يكون عاملاً محدودًا في المشاريع الحساسة للتكلفة.

• انخفاض السعة لحجم معين: على الرغم من أن التطورات في المواد والتصنيع قد وسعت نطاق السعة من المكثفات غير المستقطبة ، إلا أنها توفر عمومًا سعة أقل من المكثفات المستقطبة من نفس الحجم المادي.يمكن أن يكون هذا عيبًا في التطبيقات التي تتطلب سعة عالية داخل بصمة صغيرة ، مثل تجانس الطاقة في دوائر التردد المنخفض.تصميم لمثل هذه التطبيقات قد تحتاج إلى استخدام مكثفات متعددة أو حلول بديلة للتعويض عن هذا القيد.

• الحساسية للظروف البيئية: يمكن أن تتأثر أنواع معينة من المكثفات غير المستقطبة ، مثل المكثفات السينمائية أو الميكا ، بالعوامل البيئية مثل درجة الحرارة والرطوبة.يمكن أن تغير هذه الشروط قيم السعة ، وقوة العزل الكهربائي ، والأداء العام.في الدوائر المعرضة لدرجات الحرارة القصوى أو الرطوبة العالية ، يجب أن تأخذ هذه الاختلافات في الاعتبار لضمان تشغيل ثابت.

تطبيقات المكثفات غير المستقطبة

يتم استخدام المكثفات غير المستقطبة في العديد من الصناعات بسبب قدرتها على التعامل مع التيارات ثنائية الاتجاه وإشارات التردد العالي.إن تنوعها يجعلهم مكونًا مهمًا في الأنظمة الإلكترونية الحديثة ، حيث تسهم في الاستقرار والكفاءة والأداء العام.أدناه ، نستكشف أدوارهم في مختلف القطاعات ، ونبرز تأثيرها على التكنولوجيا والموثوقية.

الاتصالات السلكية واللاسلكية

في صناعة الاتصالات السلكية واللاسلكية ، تساعد المكثفات غير المستقطبة في معالجة وتنظيف الإشارات.يقومون بتصفية الضوضاء غير المرغوب فيها وتبقي الإشارات ثابتة بحيث يبقى الاتصال واضحًا وموثوقًا.هذا مهم لأجهزة مثل أجهزة التوجيه عبر الإنترنت عالية السرعة ، ومفاتيح الشبكة ، وتعزيز الإشارات ، والتي تعتمد جميعها على اتصالات قوية ومستقرة.تُستخدم هذه المكثفات أيضًا في أنظمة الاتصالات اللاسلكية ، مثل شبكات الهواتف المحمولة والأقمار الصناعية.إنها تساعد في إدارة إشارات التردد العالي ، مما يضمن إرسال المعلومات واستلامها دون تدخل.في أنظمة الأقمار الصناعية ، على سبيل المثال ، تساعد المكثفات في الحفاظ على انتقال الإشارة المستقرة على مسافات طويلة.مع تقدم تكنولوجيا الاتصالات مع شبكات أسرع مثل 5G ، ستستمر هذه المكثفات في تحسين السرعة وجودة الإشارة.

إلكترونيات السيارات

تعتمد السيارات الحديثة على الأنظمة الإلكترونية لكل شيء بدءًا من أداء المحرك إلى الترفيه.تساعد المكثفات غير المستقطبة في ضمان عمل هذه الأنظمة بسلاسة ، حتى في الظروف الصعبة.داخل المحرك ، تساعد المكثفات في التحكم في حقن الوقود ، وتوقيت الإشعال ، والانبعاثات عن طريق تثبيت مستويات الجهد.في أنظمة السلامة مثل التحكم في الاستقرار الإلكتروني ، فهي تساعد المستشعرات وأجهزة الكمبيوتر في إجراء تعديلات سريعة للحفاظ على السيارة ثابتة.كما أنها تستخدم في أنظمة الترفيه للسيارات ، حيث تقلل من الضوضاء الكهربائية لتحسين جودة الصوت والفيديو.نظرًا لأن السيارات تعاني من درجات حرارة شديدة ، واهتزازات ، وتغييرات في الجهد المفاجئ ، يجب أن تكون المكثفات متينة وموثوقة.إن قدرتهم على العمل في ظروف مختلفة دون القلق بشأن اتجاه التدفق الكهربائي يجعلها مناسبة تمامًا لإلكترونيات المركبات المعقدة ، بما في ذلك السيارات الهجينة والكهربائية.

الإلكترونيات الصناعية

تحتاج المصانع والآلات الآلية إلى إمدادات طاقة ثابتة للعمل بشكل صحيح.تساعد المكثفات غير المستقطبة في تنظيم الطاقة ، مع الحفاظ على استقرار الجهد وتصفية المسامير المفاجئة التي قد تتلف المعدات الحساسة.تستخدم العديد من الآلات الصناعية كميات عالية من الطاقة ، والتي يمكن أن تسبب الضوضاء الكهربائية والتقلبات.تساعد المكثفات في تسهيل هذه التغييرات ، ومنع الخلل وضمان أن أنظمة التشغيل الآلي والروبوتات تعمل بشكل صحيح.بدونها ، يمكن أن يؤدي التناقضات في السلطة إلى فشل الماكينة ، أو التوقف المكلفة ، أو حتى مخاطر السلامة.أنها تساعد في الحفاظ على تشغيل الإنتاج بكفاءة ، مما يقلل من الحاجة إلى صيانة وإصلاح متكررة.

إلكترونيات المستهلك

تم العثور على المكثفات غير المستقطبة في كل جهاز إلكتروني تقريبًا يستخدم في المنزل.إنها تساعد على تشغيل الهواتف الذكية والأجهزة اللوحية والأجهزة المنزلية وأنظمة الترفيه من خلال إدارة مستويات الجهد وتقليل التداخل.في الأجهزة التي تعمل بالبطاريات مثل الهواتف الذكية وسماعات الرأس اللاسلكية ، تمتد المكثفات إلى عمر البطارية من خلال تحسين كفاءة الطاقة.كما أنها تعمل على تحسين جودة الصوت في مكبرات الصوت وسماعات الرأس عن طريق تصفية ضوضاء الخلفية.تعتمد الأجهزة المنزلية مثل أجهزة التلفزيون والأفكار الدقيقة والغسالات أيضًا على هذه المكثفات للحفاظ على مستويات الطاقة ثابتة.أنها تمنع تغيرات الجهد من التسبب في أعطال ، ومساعدة الأجهزة على الاستمرار لفترة أطول وتعمل بشكل أكثر كفاءة.إن حجمها الصغير وقدرتها على التعامل مع كل من طاقة AC و DC يجعلها مثالية للاستخدام في الأجهزة المدمجة والمحمولة.

الأجهزة الطبية

يجب أن تكون المعدات الطبية دقيقة وموثوقة للغاية.يتم استخدام المكثفات غير المستقطبة في آلات التصوير ، وشاشات القلب ، وحتى الأجهزة المزروعة مثل أجهزة ضربات القلب.في MRI و CT الماسحات الضوئية ، تساعد المكثفات في إدارة توزيع الطاقة ، وضمان صور واضحة ودقيقة.في شاشات القلب ، يقومون بتصفية الإشارات الكهربائية بحيث يحصل الأطباء على قراءات دقيقة لنبض قلب المريض.بالنسبة للأجهزة الطبية المزروعة ، يجب أن تكون المكثفات يمكن الاعتماد عليها للغاية ، لأن أي فشل قد يخاطر بصحة المريض.نظرًا لأن الأجهزة الطبية تعمل في ظروف صارمة وغالبًا ما تتطلب طاقة مستمرة ، يجب أن تفي المكثفات المستخدمة فيها بأعلى معايير الجودة والسلامة.

أنظمة الطاقة

تعتمد مصادر الطاقة المتجددة مثل الطاقة الشمسية وطاقة الرياح على تدفق الكهرباء المستقر.تساعد المكثفات غير المستقطبة من خلال تجانس تقلبات الطاقة وضمان توصيل الطاقة باستمرار.في أنظمة الطاقة الشمسية ، تساعد المكثفات في تحويل الطاقة من الألواح الشمسية إلى كهرباء قابلة للاستخدام من خلال تثبيت الجهد.في توربينات الرياح ، تساعد على التحكم في إنتاج الطاقة مع تغير سرعات الرياح ، مما يمنع الطفور المفاجئ أو الانخفاضات في إمدادات الطاقة.من خلال تحسين استقرار الطاقة ، تجعل المكثفات أنظمة الطاقة المتجددة أكثر كفاءة وموثوقية ، مما يدعم الانتقال إلى مصادر الطاقة الأنظف.

الطيران والدفاع

تتطلب تقنيات الفضاء والدفاع مكونات إلكترونية يمكنها التعامل مع الظروف القصوى ، مثل درجات الحرارة المرتفعة والاهتزازات القوية والإشعاع.يتم استخدام المكثفات غير المستقطبة في الأقمار الصناعية والطائرات والمعدات العسكرية لضمان إمدادات الطاقة المستقرة ونقل إشارة موثوق.في الفضاء ، حيث يجب أن تعمل الأنظمة الإلكترونية في الجاذبية الصفر والبيئات القاسية ، تساعد المكثفات في الحفاظ على مستويات الطاقة ثابتة.تعتمد المعدات العسكرية ، مثل أنظمة إرشادات الرادار والصواريخ ، أيضًا على المكثفات لضمان اتصال دقيق واستجابات سريعة في ظل ظروف الضغط العالي.نظرًا لأن الفشل ليس خيارًا في هذه الحقول ، يجب أن تكون المكثفات المستخدمة في الفضاء والدفاع متينًا للغاية وطويل الأمد.

خاتمة

يوضح النظر إلى المكثفات غير المستقطبة مدى أهمية إلكترونياتهم.إنهم يعملون مع كل من التيارات AC و DC وتناسبها جيدًا في بيئات التردد العالي.إن قدرتهم على الاتصال في أي اتجاه تجعل الدوائر أكثر بساطة وتساعدهم على الاستمرار لفترة أطول.تم العثور عليها في كل شيء من الأدوات المنزلية إلى تقنية الفضاء المتقدمة.تساعد هذه المكثفات في التأكد من أن الأجهزة الإلكترونية تعمل بسلاسة وتستمر لفترة أطول ، مما يثبت أنها ممتازة للتكنولوجيا الحديثة.
