الحلقة المفتوحة مقابل نظام الحلقة المغلقة: الاختلافات الرئيسية والعمل والمزايا والتطبيقات

تشرح أنظمة الحلقة المفتوحة والحلقة المغلقة كيفية استجابة النظام عندما تعطيه مدخلات.في هذه المقالة، ستتعرف على ما يفعله كل نظام، وكيف يعمل، وأهمية التعليقات في التحكم في النتائج.سترى أيضًا كيف تختلف مكوناتها وتطبيقاتها.وهذا يسهل عليك فهم مكان استخدام كل نظام بشكل شائع.

كتالوج

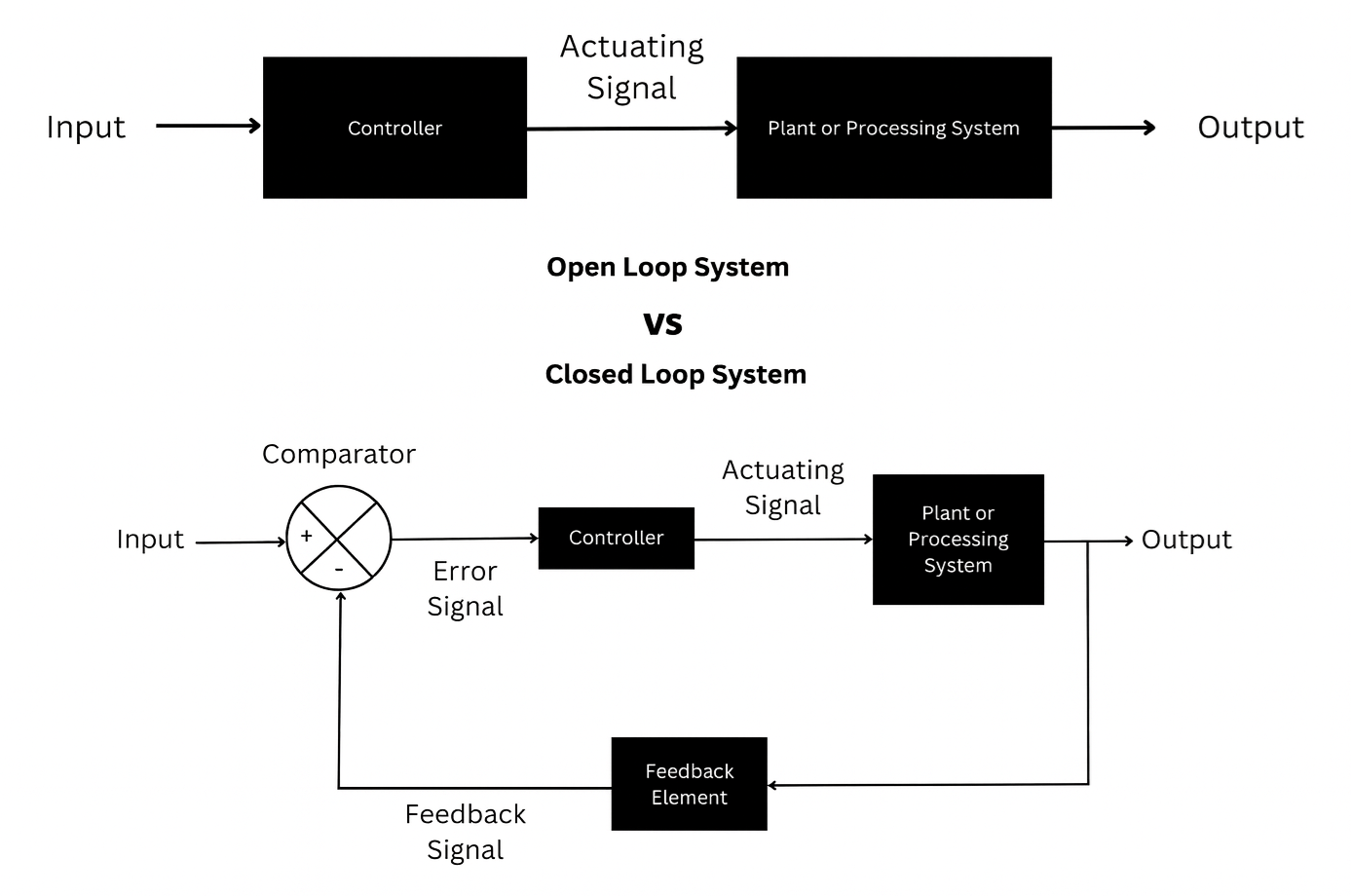

الشكل 1. الحلقة المفتوحة مقابل نظام الحلقة المغلقة

ما هو نظام الحلقة المفتوحة؟

نظام الحلقة المفتوحة هو نوع من أنظمة التحكم التي لا تتم فيها مراقبة المخرجات أو مقارنتها بالمدخلات.يتم تطبيق إجراء التحكم فقط بناءً على المدخلات المحددة، دون النظر إلى النتيجة الفعلية التي ينتجها النظام.ونظرًا لعدم وجود آلية للتغذية الراجعة، لا يستطيع النظام اكتشاف الأخطاء أو تصحيحها من تلقاء نفسه.أي تغيير أو اضطراب يؤثر بشكل مباشر على الإخراج دون تعديل.يعتمد سلوك النظام بشكل كامل على الإعدادات أو المعايرة المحددة مسبقًا.يتم تعريف أنظمة التحكم في الحلقة المفتوحة عادة من خلال بساطتها وعدم وجود تصحيح تلقائي للأخطاء.

ما هو نظام الحلقة المغلقة؟

نظام الحلقة المغلقة هو نظام تحكم يقوم بشكل مستمر بمقارنة المخرجات الفعلية مع المدخلات المطلوبة باستخدام التغذية الراجعة.ويحدد الفرق بين الإدخال والإخراج، الذي يسمى إشارة الخطأ، إجراء التحكم.تتيح هذه المقارنة المبنية على الملاحظات للنظام الاستجابة تلقائيًا للانحرافات.تقوم وحدة التحكم بضبط مخرجاتها لتقليل الخطأ أو إزالته.ونتيجة لذلك، يحافظ النظام على توافق أوثق مع الأداء المطلوب.يتم تعريف أنظمة الحلقة المغلقة من خلال قدرتها على التنظيم الذاتي من خلال ردود الفعل.

مكونات الحلقة المفتوحة مقابل نظام الحلقة المغلقة

مكون	حلقة مفتوحة النظام	مغلق نظام الحلقة
الإدخال / الإشارة المرجعية	يستخدم المدخلات لبدء العملية، ولكن لا تتم مقارنتها بالإخراج.	يستخدم المدخلات والتي تتم مقارنتها بشكل مستمر مع الناتج الفعلي.
المراقب المالي	يرسل ثابت إجراء التحكم يعتمد فقط على الإدخال.	يضبط التحكم في العمل بشكل مستمر بناءً على ردود الفعل.
المحرك / عنصر التحكم	تعمل وفقا لأمر وحدة التحكم دون التحقق.	يعدل لها الإجراء بناءً على ردود الفعل من النظام.
الإخراج / عملية	الإخراج هو تم إنتاجها ولكن لم يتم قياسها أو تصحيحها.	الإخراج هو مراقبتها وتصحيحها لتتناسب مع القيمة المطلوبة.
الاستشعار / جهاز قياس	لا يوجد جهاز استشعار تستخدم لقياس الإخراج	أجهزة الاستشعار قياس الإخراج وإرسال البيانات إلى وحدة التحكم.
ردود الفعل المسار / المقارنة	لا ردود الفعل مقارنة المسار أو الخطأ.	مسار ردود الفعل والمقارنة ضرورية لاكتشاف الأخطاء.

كيف يعمل نظام الحلقة المفتوحة ونظام الحلقة المغلقة؟

نظام الحلقة المفتوحة

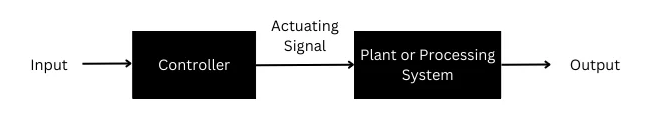

الشكل 2. رسم تخطيطي لنظام الحلقة المفتوحة

يعمل نظام الحلقة المفتوحة عن طريق معالجة إشارة الإدخال دون التحقق من الإخراج الناتج.كما هو موضح في الشكل، يتم تطبيق الإدخال مباشرة على وحدة التحكم، مما يولد إشارة تشغيل.يتم إرسال إشارة التشغيل هذه إلى المصنع أو نظام المعالجة لإنتاج الإخراج.يتحرك الإخراج للأمام فقط ولا يتم إرجاعه إلى وحدة التحكم بأي شكل من الأشكال.نظرًا لعدم وجود مسار للتغذية الراجعة، فإن وحدة التحكم ليس لديها معلومات حول الإخراج الفعلي.يكمل النظام عمله بمجرد إنتاج المخرجات، بغض النظر عما إذا كانت تطابق النتيجة المقصودة أم لا.

نظام الحلقة المغلقة

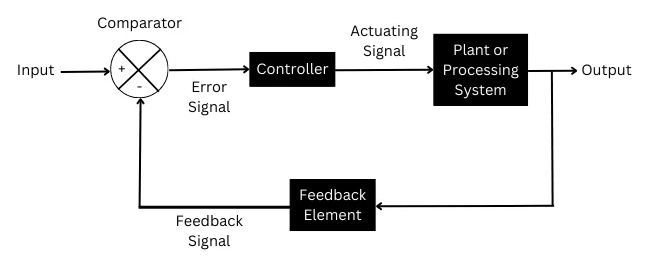

الشكل 3. رسم تخطيطي لنظام الحلقة المغلقة

يعمل نظام الحلقة المغلقة من خلال المقارنة المستمرة بين المخرجات والمدخلات للتحكم في استجابة النظام.في الشكل، يتم إرسال الإدخال أولاً إلى جهاز المقارنة، حيث تتم مقارنته بإشارة التغذية المرتدة من الإخراج.تنتج هذه المقارنة إشارة خطأ تمثل الفرق بين الإدخال المطلوب والإخراج الفعلي.يتم بعد ذلك إرسال إشارة الخطأ إلى وحدة التحكم، والتي تولد إشارة تشغيل مناسبة.تعمل إشارة التشغيل هذه على دفع المصنع أو نظام المعالجة لإنتاج المخرجات.يتم تغذية الإخراج مرة أخرى من خلال عنصر التغذية الراجعة إلى المقارنة، مما يشكل حلقة كاملة تسمح بالتعديل المستمر.

تطبيقات الحلقة المفتوحة مقابل نظام الحلقة المغلقة

التطبيق المنطقة	حلقة مفتوحة النظام	مغلق نظام الحلقة
منزلية الأجهزة	الغسيل الآلات (المعتمدة على المؤقت): تعمل لفترة زمنية محددة دون التحقق من الإخراج.	منظمات الحرارة في مكيفات الهواء والثلاجات: اضبط درجة الحرارة باستخدام التغذية الراجعة.
التدفئة و الطبخ	ميكروويف الأفران (تحكم بالوقت): يعتمد التسخين فقط على الوقت المحدد مسبقًا.	يمكن التحكم بدرجة الحرارة الأفران: تنظيم الحرارة باستخدام أجهزة الاستشعار.
المرور و النقل	وقت ثابت إشارات المرور: تغيير الإشارات بناءً على توقيت محدد مسبقًا.	رحلة بحرية أنظمة التحكم: الحفاظ على سرعة السيارة باستخدام ردود الفعل.
صناعية الآلات	الناقل الأحزمة: تعمل بسرعة ثابتة دون مراقبة الحمل.	صناعية التحكم في سرعة المحرك: يحافظ على السرعة تحت الأحمال المختلفة.
القوة و الأنظمة الكهربائية	البطارية الأساسية الشواحن: توريد الجهد الثابت أو التيار.	تلقائي منظمات الجهد (AVR): الحفاظ على جهد خرج ثابت.
الأتمتة والتحكم	على أساس الموقت أنظمة الري: تعمل لفترات محددة مسبقًا.	على أساس PLC أنظمة التحكم في العمليات: ضبط العمليات باستخدام ردود فعل المستشعر.
الروبوتات و التحكم في الحركة	بسيط الآلات التكرارية: أداء حركات ثابتة.	محركات سيرفو والأذرع الآلية: التحكم في الموضع والسرعة بدقة.
السوائل و التحكم في المستوى	الماء اليدوي المضخات: تعمل دون استشعار المستوى.	تلقائي أجهزة التحكم في مستوى المياه: تشغيل المضخات وإيقافها بناءً على الملاحظات.

مزايا الحلقة المفتوحة ونظام الحلقة المغلقة

مزايا نظام الحلقة المفتوحة

• تصميم بسيط وسهل الفهم

• تكلفة منخفضة نتيجة لعدد أقل من المكونات

• زمن الاستجابة السريع

• سهولة البناء والصيانة

• لا توجد أجهزة استشعار أو عناصر ردود الفعل المطلوبة

• عملية مستقرة مع عدم وجود تذبذبات ناجمة عن ردود الفعل

• مثالية لظروف التشغيل الثابتة والمتوقعة

مزايا نظام الحلقة المغلقة

• دقة عالية من خلال التغذية الراجعة المستمرة

• الكشف التلقائي عن الأخطاء وتصحيحها

• أقل تأثراً بالاضطرابات الخارجية

• أداء أفضل في ظل ظروف التحميل المختلفة

• تحسين الموثوقية والاتساق

• القدرة على تحقيق الاستقرار في العمليات غير المستقرة

• مناسبة للتطبيقات المعقدة والدقيقة

مساوئ أنظمة الحلقة المفتوحة والحلقة المغلقة

عيوب نظام الحلقة المفتوحة

• لا توجد ردود فعل، لذلك لا يمكن تصحيح الأخطاء

• دقة أقل من أنظمة الحلقة المغلقة

• حساسية عالية للاضطرابات وتغييرات المعلمات

• يعتمد الإخراج بشكل كامل على المعايرة

• ضعف القدرة على التكيف مع الظروف المتغيرة

• غير مناسب للتحكم المعقد أو الدقيق

عيوب نظام الحلقة المغلقة

• تصميم وتنفيذ أكثر تعقيداً

• ارتفاع التكلفة بسبب أجهزة الاستشعار ومكونات ردود الفعل

• يتطلب الصيانة والمعايرة المنتظمة

• استجابة أبطأ بسبب معالجة الملاحظات

• خطر عدم الاستقرار أو التذبذبات إذا تم تصميمها بشكل سيء

• يمكن أن يؤثر فشل عناصر التغذية الراجعة على أداء النظام

نظام الحلقة المفتوحة مقابل نظام الحلقة المغلقة

المعلمة	حلقة مفتوحة النظام	مغلق نظام الحلقة
ردود الفعل الحضور	لا ردود الفعل يتم استخدام المسار.	مسار ردود الفعل هو جزء مهم من النظام.
السيطرة العمل	إجراء التحكم يعتمد فقط على إشارة الإدخال.	السيطرة يعتمد الإجراء على الخطأ بين الإدخال والإخراج.
خطأ تصحيح	الأخطاء لا يمكن يتم اكتشافها أو تصحيحها تلقائيًا.	الأخطاء هي الكشف عنها وتصحيحها بشكل مستمر.
الدقة	دقة منخفضة بسبب غياب ردود الفعل.	دقة عالية بسبب التحكم المستمر في ردود الفعل.
التعقيد	نظام بسيط الهيكل والتصميم.	أكثر تعقيدا بسبب أجهزة الاستشعار ودوائر التغذية المرتدة.
استقرار	بشكل طبيعي مستقرة في ظل ظروف ثابتة.	الاستقرار يعتمد على تصميم ردود الفعل المناسبة.
وقت الاستجابة	أسرع الاستجابة نظرًا لعدم وجود معالجة للملاحظات.	قليلا أبطأ بسبب ردود الفعل وعملية المقارنة.
اضطراب المناولة	للغاية تتأثر بالاضطرابات الخارجية.	أقل تأثرا كما ردود الفعل يعوض الاضطرابات.
الموثوقية	أقل موثوقية عندما تتغير ظروف التشغيل.	أكثر موثوقية في ظل ظروف مختلفة.
الاستشعار المتطلبات	أجهزة الاستشعار هي غير مطلوب.	أجهزة الاستشعار هي اللازمة لقياس الإخراج.
الصيانة	من السهل الحفاظ على بسبب هيكل بسيط.	يتطلب الصيانة الدورية والمعايرة.
القدرة على التكيف	فقير القدرة على التكيف مع الحمل أو التغيرات البيئية.	عالية القدرة على التكيف مع التغيرات والاضطرابات.

الاستنتاج

تعتبر أنظمة الحلقة المفتوحة بسيطة ومنخفضة التكلفة ولكنها لا تستطيع تصحيح الأخطاء لأنها لا تستخدم أي تعليقات.تستخدم أنظمة الحلقة المغلقة التغذية الراجعة لضبط المخرجات، مما يجعلها أكثر دقة وموثوقية.تسلط الاختلافات في المكونات والتشغيل والمزايا والقيود الضوء على كيفية تأثير ردود الفعل على سلوك النظام.ويعتمد الاختيار بين هذه الأنظمة على الدقة والتعقيد والتكلفة وظروف التشغيل المطلوبة.
