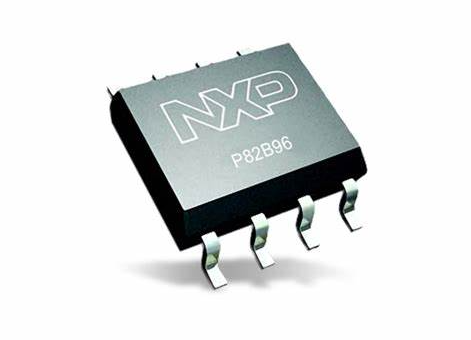

دليل P82B96 ثنائي القطب IC: تفاصيل الدبوس ، نموذج ثلاثي الأبعاد ، وتحليل ورقة البيانات

يعد P82B96 IC بمثابة حل متعدد الاستخدامات مصمم لتسهيل التواصل السلس بين ناقل I2C ومختلف تكوينات الحافلات الأخرى ، مما يجعله مكونًا خطيرًا في الإلكترونيات الحديثة.إن قدرتها على دعم التواصل على مستوى المنطق ثنائي الاتجاه عبر الجهد والمعايير الحالية يعزز قيمتها في تصميمات الدوائر المعقدة.سواء كان استخدامها في أنظمة السيارات أو البيئات الصناعية أو الإلكترونيات الاستهلاكية ، فإن P82B96 يمكّنك من ضمان التواصل الموثوق والعالي الأداء بين متحكمهم وأجهزة الاستشعار وغيرها من الأجهزة الطرفية ، بغض النظر عن الخصائص الكهربائية المتغيرة.

كتالوج

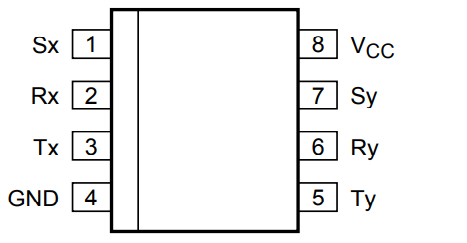

Pinout of P82B96

نموذج CAD من P82B96

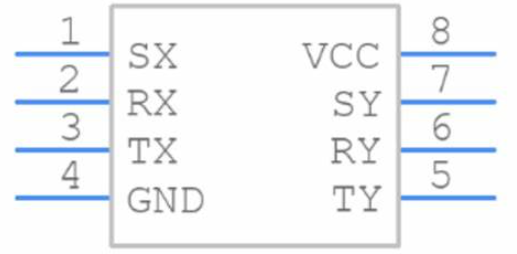

رمز

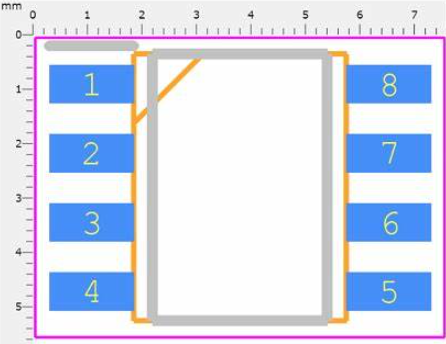

بصمة

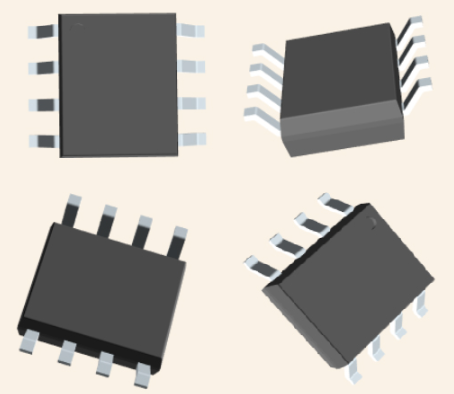

نموذج ثلاثي الأبعاد

نظرة عامة على p82b96

ال P82B96 تم تصميم IC لتقديم واجهة ثنائية الاتجاه غير متكافئة بين ناقل I2C القياسي وتكوينات الحافلات الأخرى.هذا الجسور IC I2C-BUS المنطق لحافلات مختلفة مع الجهد المتغير والخصائص الحالية ، بما في ذلك 350 µA SMBUS ، وأجهزة منطقية 3.3V ، ويمتد إلى مستويات 15V أو خطوط المنخفضة.إنه يدير هذه الواجهات بسلاسة مع الحفاظ على بروتوكولات I2C-BUS الأصلية وسرعات الساعة.يخفف IC بشكل كبير من الحمل على عقدة I2C-BUS عن طريق عزله عن العقد الجديدة أو عن بعد.تقلل هذه العزلة من المخاوف بشأن عدد الأجهزة أو وضعها المادي في نظام I2C ، وبالتالي إزالة هذه القيود بشكل فعال.يدعم P82B96 أيضًا نقل إشارات SDA و SCL عبر خطوط متوازنة ، مثل الأزواج الملتوية أو مع الانفصال عن البصريات ، مما يوفر ترابطًا مرنًا وموثوقًا.

يمكنك في كثير من الأحيان تقدير P82B96 لتبسيط تكوينات I2C المعقدة.على سبيل المثال ، في الإعدادات التي تنتشر فيها الأجهزة على مسافات كبيرة أو عرض خصائص كهربائية متنوعة ، يضفي P82B96 درجة عملية وفعالة من المرونة.يمتد براعة P82B96 في دعم التطبيقات المختلفة إلى ما هو أبعد من حالات الاستخدام النموذجية.على سبيل المثال ، في الأتمتة الصناعية ، حيث يكون التواصل الوعرة على مسافات طويلة أمرًا ضروريًا ، فإن مهارة IC في التعامل مع خطوط الجهد العالي دون المساس بتكامل إشارة I2C أمر حيوي.

علاوة على ذلك ، في إلكترونيات المستهلك المتقدمة ، حيث تعد كثافة التكامل واستهلاك الطاقة المنخفضة هي الأساسيات ، فإن الحد الأدنى من السحب الحالي لـ P82B96 ويوفر مزايا مميزة.يمكنك إنشاء أنظمة مضغوطة وفعالة في الطاقة من خلال الاستفادة من إمكانيات الواجهة متعددة الاستخدامات من IC.في الاتصالات السلكية واللاسلكية ، فإن قدرة IC على الحفاظ على الإخلاص في الإشارة عبر ظروف التواصل المتنوعة تساعد في تطوير البنية التحتية للاتصالات المرنة.

P82B96 خصائص

ميزة	وصف
ثنائية الاتجاه نقل البيانات	تمكين نقل البيانات ثنائية الاتجاه لإشارات I2C-BUS
السعة عزل	العزلات السعة ، مما يتيح ما يصل إلى 400 PF على الجانب SX/SY وما يصل إلى 4000 PF على TX/TY جانب
عالي قدرة بالوعة	تكساس/تاي يمكن أن تغرق المخرجات حتى 60 مللي أمبير ، وهي مناسبة لقيادة الضعف المنخفض أو حافلات عالية الضعف
مسافة طويلة عملية	يدعم 400 كيلو هرتز على مسافات لا تقل عن 20 مترًا (ارجع إلى AN10148)
واسع نطاق الجهد العرض	تعمل مع نطاق جهد العرض من 2 فولت إلى 15 فولت ، مستقلة عن منطق I2C-BUS مستويات على جانب SX/SY
إشارة تقسيم العزلة	انقسامات تشير I2C-BUS إلى أزواج TX/RX إلى الأمام/العكسي ، TY/RY للتفاعل مع العزلات الإلكترونية الإلكترونية
قليل استهلاك الطاقة	سمات انخفاض توريد التيار
ESD حماية	ESD الحماية: يتجاوز 3500 فولت HBM ، 250 فولت DIP ، 400 فولت حتى حزمة مم ، و 1000 فولت CDM
مزلاج عملية مجانية	مزلاج مجاني ، مصمم باستخدام عملية ثنائية القطب دون إغلاق الهياكل
متاح حزم	عرضت في حزم DIP8 و SO8 و TSSOP8

المواصفات الفنية

فيما يلي الجدول المنظم للمواصفات الفنية لشركة NXP USA Inc. P82B96TD ، 112.

يكتب	المعلمة
مصنع مهلة	7 أسابيع
تصاعد يكتب	سطح جبل
طَرد / قضية	8 جدا (0.154 ، عرض 3.90 مم)
سطح جبل	نعم
واجهة المعايير	عام غاية
التشغيل درجة حرارة	-40 درجة مئوية ~ 85 درجة مئوية
التغليف	أنبوب
المنشورة	2003
JESD-609 شفرة	E4
جزء حالة	نشيط
رُطُوبَة مستوى الحساسية (MSL)	1 (غير محدود)
رقم من الإنهاء	8
يكتب	عازلة ، redriver
صالة ينهي	النيكل/البلاديوم/الذهب (Ni/PD/AU)
التطبيقات	I2C
الجهد االكهربى - إمداد	2V ~ 15V
صالة موضع	مزدوج
صالة استمارة	نورس الجناح
قمة درجة حرارة التراجع (درجة مئوية)	260
رقم من الوظائف	2
إمداد الجهد االكهربى	5V
الوقت@الذروة تراجع درجة حرارة (ق)	30
قاعدة رقم الجزء	P82B96
الإخراج	2 سلك حافلة
دبوس عدد	8
JESD-30 شفرة	R-PDSO-G8
مؤهل حالة	لا مؤهَل
رقم من القنوات	2
حاضِر - إمداد	900µA
مدخل	2 سلك حافلة
سائق عدد البتات	2
المتلقي عدد البتات	2
بيانات معدل (أقصى)	400 كيلو هرتز
السعة - مدخل	7pf
طول	4.9mm
ارتفاع جالس (كحد أقصى)	1.75mm
عرض	3.9mm
روهز حالة	ROHS3 متوافق

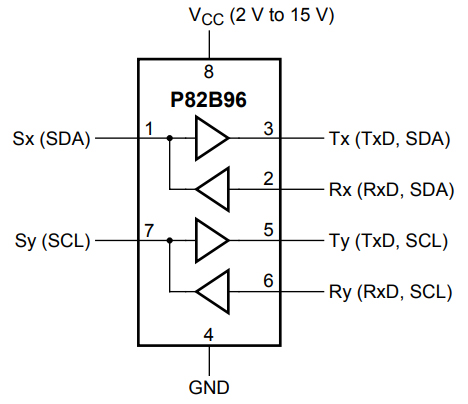

مخطط كتلة P82B96

بدائل P82B96

رقم النموذج	الشركة المصنعة	وصف
P82B96PN ، 112	NXP أشباه الموصلات	P82B96p - تراجع عازلة الحافلة ثنائية الاتجاه الثنائية الثنائية
P82B96PE4	تكساس الآلات	مزدوج جهاز الإرسال والاستقبال الخط ، PDIP8 ، ROHS متوافق ، البلاستيك ، DIP-8
9.4e+11	NXP أشباه الموصلات	IC دائرة المعالجات الدقيقة المتخصصة ، PDIP8 ، DIP-8 ، المعالج الدقيق IC: آخر
P82B96p	تكساس الآلات	2 بت ثنائية الاتجاه 2- إلى 15 فولت 400 كيلو هرتز I2C/SMBUS العازلة/الموسع الكابل 8-PDIP -40 إلى 85 درجة مئوية

منتجات مماثلة

رقم الجزء	الشركة المصنعة	حزمة / حالة	الجهد توريد	مدخل	مستوى حساسية الرطوبة (MSL)	مهلة المصنع	طول	الإخراج	عدد الدبوس	عرض مقارنة
P82B96TD ، 112	NXP الولايات المتحدة الأمريكية	8 جدا (0.154 ، عرض 3.90 مم)	5 v	2 سلك حافلة	1 (غير محدود)	7 أسابيع	4.9 مم	2 سلك حافلة	8	P82B96TD ، 112 VS PCA9601D ، 118
PCA9601D ، 118	NXP الولايات المتحدة الأمريكية	8 جدا (0.154 ، عرض 3.90 مم)	3.3 الخامس	2 سلك حافلة	1 (غير محدود)	7 أسابيع	4.9 مم	2 سلك حافلة	8	PCA9601D ، 118 VS P82B96TD ، 112
PCA9600D ، 118	NXP الولايات المتحدة الأمريكية	8 جدا (0.154 ، عرض 3.90 مم)	5 v	2 سلك حافلة	1 (غير محدود)	7 أسابيع	4.9 مم	2 سلك حافلة	8	PCA9600D ، 118 VS P82B96TD ، 112
PCA9600D ، 112	NXP الولايات المتحدة الأمريكية	8 جدا (0.154 ، عرض 3.90 مم)	5 v	2 سلك حافلة	1 (غير محدود)	7 أسابيع	4.9 مم	2 سلك حافلة	8	PCA9600D ، 112 VS P82B96TD ، 112

تطبيقات P82B96

براعة الواجهة

يتفوق P82B96 في تواصل I2C-BUSES الذي يعمل بمجموعة من مستويات المنطق ، من 5V إلى 3V أو حتى 15 فولت.تثبت هذه الميزة لا تقدر بثمن في بيئات الجهد المختلط ، مما يضمن التواصل الفعال بين المكونات ذات مواصفات الجهد المختلفة.

معايير سد I2C و SMBUS: يتكيف الجهاز يشير I2C بسلاسة وفقًا لمعايير SMBUS ، مما يضمن التوافق عبر بروتوكولات الاتصال المختلفة.يعزز هذا التكيف فائدته في الأنظمة التي تدمج كل من أجهزة I2C و SMBUS ، مما يوسع التطبيقات المحتملة لـ P82B96 في النظم الإيكولوجية الإلكترونية المتنوعة.

تحويل الحافلة التفاضلية

القدرة البارزة لـ P82B96 هي تحويل إشارات I2C القياسية إلى أجهزة الحافلة التفاضلية.يعزز هذا التحويل سلامة الإشارة ، والحفاظ على دقة البيانات على الكابلات الطويلة أو في الظروف الصاخبة كهربائيا.تصبح الإشارات التفاضلية ذات قيمة بشكل أساسي في البيئات العملية حيث قد يؤدي التداخل الكهرومغناطيسي (EMI) إلى تعرض الاتصالات التقليدية IIC.

معزولة البصريات في شبكات I2C

إن استخدام الكواكب الخاصة بـ P82B96 من أجل معايرة OPTO يحسن بشكل كبير من متانة التواصل في البيئات الصاخبة كهربائيًا.يعزز عزل أقسام الشبكة المختلفة موثوقية النظام عن طريق التخفيف من مخاطر مسامير الجهد وحلقات الأرض.غالبًا ما تستخدم الأتمتة الصناعية هذه التقنية لحماية المكونات الحساسة ، وضمان عمليات مستقرة وغير متقطعة.

تعزيز السرعة التشغيلية: يدعم P82B96 سرعات التشغيل التي تصل إلى 400 كيلو هرتز ، مما يسهل نقل البيانات السريعة في التطبيقات عالية السرعة.يتم استخدام هذه القدرة في السيناريوهات التي تعتمد على الاتصال السريع ، مثل أنظمة الحصول على البيانات ومنصات التداول عالية التردد.يقف توازن السرعة العالية والموثوقية بمثابة حجر الزاوية في الأنظمة التي يلزم نقل البيانات المطالبة بنتائج الأداء.

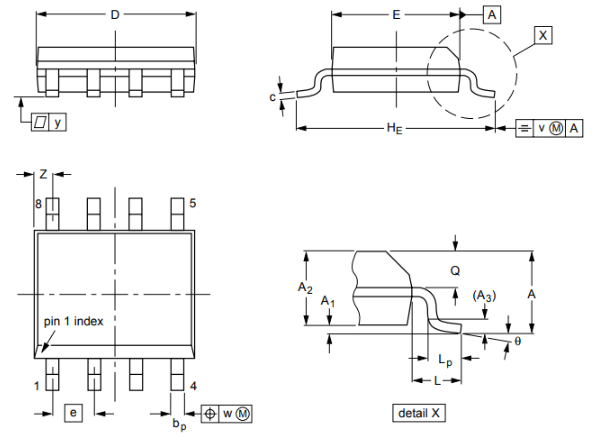

تفاصيل التغليف من p82b96

الشركة المصنعة

توفر أشباه الموصلات NXP حلول اتصال آمنة مصنوعة بدقة للأنظمة المضمنة ، بدعم من قوة عاملة عالمية تضم 45000 خبير في أكثر من 35 دولة.مع وجود بارز في قطاع التكنولوجيا الذي يمتد أكثر من ستة عقود ، يدفع NXP باستمرار حدود الابتكار ، لا سيما في المركبات المتصلة الآمنة والأمن الشامل والحلول المتصلة الذكية.

وسع اندماج مكونات أشباه الموصلات Freescale في محفظة NXP آفاق الشركة.يدمج هذا الاندماج خبرة فنية واسعة مع مجموعة واسعة من عروض المنتجات ، مما يؤدي إلى تجهيز NXP للتنقل في المشهد التكنولوجي المتغير بسرعة.التطبيقات اليومية - مثل تحسين سلامة السيارات والتقنيات المنزلية الذكية - تتفوق NXP على تسخير التكنولوجيا من أجل الصالح الأكبر للمجتمع.

يلعب NXP دورًا رئيسيًا في تقدم سلامة السيارات والاتصال.تؤدي حلولهم إلى الابتكارات في القيادة المستقلة ، والاتصالات من المركبات (V2V) ، وأنظمة الترفيه داخل السيارة.يتطلب صعود السيارات الكهربائية والمستقلة تدابير أمنية معززة واتصال سلس ، حيث تكون كفاءة NXP واضحة.يمكنك الاعتراف بقيمة هذه الابتكارات ، مما يؤدي غالبًا إلى عدد أقل من الحوادث وإدارة تدفق حركة المرور بشكل أفضل.

ورقة البيانات pdf

PCA9601D ، 118 أوراق البيانات:

حاملي البطارية الأسطوانية

PCA9601.pdf

الأسئلة المتداولة [الأسئلة الشائعة]

1. ما هي الوظيفة الأساسية لـ P82B96؟

يعمل P82B96 كجسر ، حيث ينشئ واجهة منطقية ثنائية الاتجاه غير متكافئة بين حافلة I²C القياسية وأنواع الحافلات الأخرى.هذا يتيح أنظمة مختلفة من التواصل بسلاسة.إنها ذات قيمة أساس في التطبيقات التي تتطلب قابلية التشغيل المتداخل للنظام المتنوع.

2. هل يدعم P82B96 نقل البيانات عالية السرعة على مسافات طويلة؟

نعم ، يمكن أن يستوعب P82B96 معدلات مرتفعة على مدار الساعة على الكابلات الطويلة.للمسافات الأقصر ، تكفي سعة الأسلاك المقطوعة لتقريب التوقيت.ومع ذلك ، عند التعامل مع أطوال واسعة مثل 25 مترًا ، تصبح نظرية خط النقل أكثر قابلية للتطبيق.يكشف التطبيق الفعلي أنه لضمان الأداء الأمثل ، إنه مهيمن على النظر في خصائص خط النقل مثل مطابقة المعاوقة وسلامة الإشارة.تساعد هذه الخطوات في تقليل أخطاء البيانات والكمون ، مما يعزز الموثوقية الشاملة لنقل البيانات.

3. كيف يدير الصمام الثنائي في تطبيقات p82b96 معينة؟

في بعض السيناريوهات التي يكون فيها التجاوز والرنين العابر ، قد تقوم الثنائيات في P82B96.غالبًا ما ترتبط هذه الأحداث بتغيرات الجهد المفاجئة.تشمل استراتيجيات التخفيف دمج تقنيات التصفية المناسبة ، وضمان أن تظل إمدادات الطاقة مستقرة ، وتحديد وضع المكثفات بشكل صحيح.يمكن لهذه التدابير أن تقلل بشكل كبير من التوصيل غير المرغوب فيه ، وبالتالي تحسين استقرار وموثوقية P82B96 في التطبيقات المختلفة.
