PC817 Optocoupler: الوظائف والتطبيقات الحديثة

Optocouplers ، مثل PC817 ، هي مكونات أساسية تتيح العزلة الكهربائية بين أقسام الدوائر المختلفة مع الحفاظ على اتصال سلس.من خلال استخدام LED و Phototransistor الداخلي ، يقوم PC817 بتحويل الإشارات الكهربائية إلى الضوء والظهر مرة أخرى ، مما يضمن أن تظل دارات الإدخال والمخرجات معزولة.هذه العزلة هي في الغالب قيمة في حماية المكونات الحساسة من الفولتية العالية والضوضاء الكهربائية ، مما يجعل PC817 حلاً متعدد الاستخدامات للتطبيقات التي تتراوح من الأتمتة الصناعية إلى الإلكترونيات المنزلية.

كتالوج

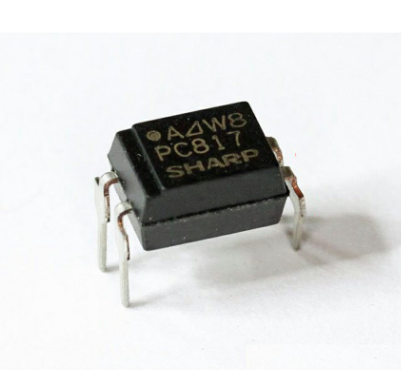

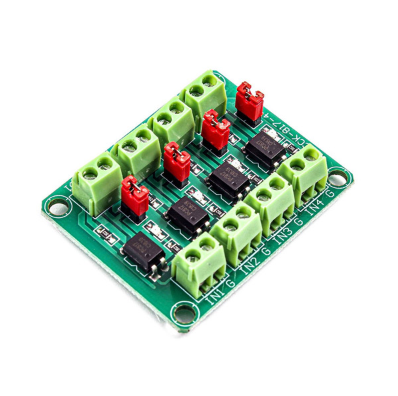

ما هو بالضبط PC817 Optocoupler؟

ال PC817 Optocoupler هو جهاز دقيق ولكنه قوي مصمم لتوفير العزلة الكهربائية بين دائرتين منفصلتين.يتم تحقيق هذا الانفصال من خلال آلية داخلية بارعة تتضمن كلاً من LED الأشعة تحت الحمراء ومصورة ضوئية.يتم وضع هذه المكونات بشكل مريح داخل دائرة متكاملة متكاملة بأربعة دبوسات (IC).عند تطبيق جهد إدخال ، ينبعث LED الأشعة تحت الحمراء ضوء ، والذي تم اكتشافه لاحقًا بواسطة الناقل الضوئي في نهاية الإخراج.مع القدرة على إدارة تيار الناتج القصوى البالغ 50 مللي أمبير وجهد إدخال من 30 فولت ، يثبت PC817 نفسه متعدد الاستخدامات ، وخاصة في البيئات التي ابتليت بها الضوضاء الكهربائية الكبيرة أو درجات الحرارة القصوى.

تجد Optocouplers مثل PC817 مكانها في العديد من التطبيقات الإلكترونية الحديثة ، بما في ذلك تنظيم إمدادات الطاقة ، والتحكم في المحرك ، وواجهات اتصال البيانات.تتمثل وظيفتها الرئيسية في حماية الأنظمة التي تتلقى الإشارة من الفولتية العالية ، وبالتالي الحفاظ على السلامة التشغيلية والنزاهة.في الإعدادات مثقلة بالضوضاء الكهربائية الكبيرة ، مثل أنظمة الأتمتة الصناعية أو إلكترونيات السيارات ، يبرز PC817 عن طريق الحفاظ على نقاء الإشارة وتقليل التداخل.تفضل هذه optocouplers في مثل هذه السيناريوهات بسبب كفاءتها في الحفاظ على دقة الإشارة وسط اضطرابات محتملة.هذه الطريقة تلغي مخاطر الاتصال الكهربائي المباشر بين أقسام الجهد العالي والمنخفض ، وبالتالي حماية المكونات الحساسة.

تم تصميم PC817 لعرض موثوقية ثابتة في كل من المنشآت الخارجية المتدلية والبيئات الداخلية الصعبة.تم بناء عناصرها الداخلية لتحمل مثل هذه الظروف القاسية مع الحفاظ على الاستقرار التشغيلي.تضع هذه الخصائص PC817 كخيار مثالي للتطبيقات الصناعية الجوية والجيش والخارجية حيث تكون المتانة والمرونة خطيرة.

PC817 Optocoupler عملية

PC817 Optocoupler هو دمج LED الأشعة تحت الحمراء و phototransistor داخل حزمة واحدة.عند تطبيق جهد إدخال ، ينبعث LED الأشعة تحت الحمراء شعاعًا من الضوء ، والذي يعبر فجوة لإلقاء الضوء على الناقلات الضوئية على الجانب الآخر.استجابة للضوء ، يولد هذا الناقل الضوئي تيارًا ، ثم يعمل كمدخل لأجزاء أخرى من الدائرة.يمكنك في كثير من الأحيان العثور على العزاء في معرفة أن هذه الآلية المباشرة تضمن انتقال إشارة سلس.

عزل الإشارة

تتمثل إحدى الميزات الرائعة في PC817 في نقل الإشارات الكهربائية بين دائرتين تحتاج إلى أن تظل معزولة.تصبح هذه العزلة ذات قيمة عالية في السيناريوهات حيث يكون التحكم في مستويات الجهد العالي أمرًا ضروريًا دون إنشاء رابط مباشر.من خلال الحفاظ على انفصال دوائر الإدخال والإخراج ، يمنع Optocoupler أي تقلبات الجهد أو المسامير من العبور فوق جانب الخرج الحساس.في مجالات عناصر التحكم في المحركات ، وإمدادات الطاقة ، وأنظمة التشغيل الآلي ، يتم استخدام هذا المبدأ في كثير من الأحيان لتحقيق كل من السلامة والموثوقية.

التطبيق في عناصر التحكم في المحرك

في أنظمة التحكم في المحرك ، يعمل PC817 Optocoupler كصاحب linchpin.إنه يدير إجراءات التبديل داخل الدوائر التي تدفع المحركات ، مما يضمن أن تظل إشارات التحكم معزولة كهربائياً من الأقسام عالية الطاقة.هذه الممارسة مفيدة في الحفاظ على الضوضاء الكهربائية من تشويش إشارات التحكم ، وبالتالي تحصين استقرار النظام.

الاستخدام في إمدادات الطاقة

PC817 Optocouplers بارز في دوائر إمدادات الطاقة ، خاصة في حلقات التعليقات والتحكم.في إمدادات الطاقة المحولة (SMPs) ، ينقل Optocoupler حالة الإخراج مرة أخرى إلى وحدة التحكم المركزية ، وبالتالي الحفاظ على سلامة الجهاز وسلامته.أظهرت التجربة أن هذه العزلة تستخدم لكل من الحماية وطول عمر الجهاز.

تنفيذ أنظمة الأتمتة

تستفيد أنظمة الأتمتة بشكل كبير من قدرة PC817 على نقل الإشارات عبر الحدود المعزولة.هذه الوظيفة هي المفتاح في وحدات التحكم المنطقية القابلة للبرمجة (PLCs) وإعدادات الأتمتة الصناعية المختلفة ، حيث يجب أن تتفاعل المستشعرات والمشغلات دون تداخل متبادل.يمكنك استخدام Optocouplers بانتظام لحماية دوائر التحكم الحساسة ، مع التأكيد على قيمة العزلة في الأنظمة المعقدة.

PC817 الاستخدام طويل الأجل في الدوائر

لحماية الوظيفة طويلة الأجل لـ PC817 Optocoupler في الدوائر الخاصة بك ، من المطلوب إدارة تيار LED IR ودرجة حرارة التشغيل بجد.يمكن النظر المدروس في هذه الجوانب إلى حد كبير عمر الجهاز وموثوقيته.

يلزم الحفاظ على التيار LED IR أقل من 50mA.استخدم المقاوم المحدد الحالي لتحقيق ذلك.يجب حساب قيمة مقاوم دقيقة باستخدام قانون OHM (V = IR) ، مع الأخذ في الاعتبار جهد الإمداد والتيار المطلوب.يمنع الحساب المناسب التدفق الحالي المفرط ، مما يضمن أن LED IR يحتفظ بوظيفته المثلى على فترات طويلة.يمكنك في كثير من الأحيان ملاحظة أن تشغيل LED IR في التيارات أقل من 50 مللي أمبير ، يمكن حوالي 20-30mA تمديد عمر المكون بشكل كبير دون التأثير على الأداء.يقدم هذا التعديل مخزنًا مؤقتًا للسلامة ، وهو ما يمثل الاختلافات في ظروف الدائرة والتناقضات في التصنيع.

تعتمد عملية PC817 التي يمكن الاعتماد عليها بشكل كبير على الحفاظ على نطاق درجة الحرارة الأمثل.يعمل بشكل فعال بين -30 درجة مئوية و 100 درجة مئوية.يمكن أن يؤدي تجاوز هذه الحدود إلى إحداث الإجهاد الحراري ، مما يسبب فشل الجهاز المحتمل.في السيناريوهات العملية ، يضمن الحفاظ على درجات الحرارة المحيطة في هذا النطاق استقرار وموثوقية Optocoupler.على سبيل المثال ، يساعد دمج أحواض الحرارة أو آليات التبريد في ظروف درجات الحرارة العالية على إدارة الحرارة الزائدة ويحافظ على سلامة PC817 ، ومنع التآكل المبكرة.أظهر استخدام ممارسات المراقبة المنتظمة وتنفيذ عمليات الفشل لتقلبات درجة الحرارة نتائج إيجابية في تطبيقات مختلفة.باستخدام مستشعرات درجة الحرارة وأنظمة التحكم ، يمكن ضبط ظروف التشغيل ديناميكيًا للحفاظ على النطاق الموصى به ، مما يخفف من المخاطر المرتبطة بدرجة الحرارة القصوى.

تطبيقات PC817 Optocoupler

يجد PC817 Optocoupler مكانه في عدد لا يحصى من التطبيقات ، حيث يسخر كل منها قدرته الفريدة على توفير العزلة الكهربائية وتخفيف التداخل.

تبديل إمدادات الطاقة

PC817 Optocouplers أساسي في تبديل إمدادات الطاقة ، حيث يعزلون دوائر التحكم عن مستويات الجهد العالي.هذه الممارسة تعزز الموثوقية والسلامة أثناء تحويل الطاقة.يمكنك الاعتماد على Optocouplers للتخفيف من ارتفاع الجهد ، مما يعزز المتانة وقوة وحدات تزويد الطاقة هذه.

انتقال إشارة معزولة

في الإعدادات الصناعية ، يمثل الضوضاء الكهربائية تحديًا مستمرًا لنقل الإشارة.يعزل PC817 Optocoupler ودوائر التحكم الحساسة من هذا الضوضاء ، مع الحفاظ على وضوح الإشارة.يضمن الاختبار الشامل أن يبقى اتصال الجهاز خاليًا من التداخل ، حتى في أكثر الظروف السلبية.

السيطرة على المحرك

تولد المحركات عابرة عالية الجهد تهدد الإلكترونيات السيطرة.يوفر PC817 Optocoupler عازلة ، وعزل هذه الدوائر من هذه الآثار الضارة.تكشف التطبيقات العملية أن هذه العزلة تقلل بشكل كبير من فشل النظام ، مما يؤدي إلى تحسين كفاءة المحرك وموثوقيته.

واجهات متحكم

يتطلب تواصل متحكمها مع الأجهزة الخارجية العزلة القوية لتجنب الأضرار الناجمة عن التناقضات في الجهد.يتفوق PC817 Optocoupler في هذا الدور.يستفيد المطورون من هذه الميزة لتعزيز طول طول ووظائف أنظمة متحكم ، مع التركيز على التكامل السلس وإدارة الأعطال الفعالة.

معدات الصوت

للتطبيقات الصوتية ، يلزم الحفاظ على إشارات البكر الخالية من التداخل لجودة الصوت الفائقة.يساعد PC817 Optocoupler عن طريق عزل أجزاء مختلفة من معدات الصوت ، مما يقلل من تداخل الضوضاء.يمكنك في كثير من الأحيان استخدام هذه optocouplers لدعم الإخلاص الصوتي ، وخاصة في البيئات المليئة بالضوضاء.

الأجهزة الطبية

في الأجهزة الطبية ، معظمهم من أولئك الذين يراقبون المريض والسلامة والموثوقية أمر خطير.يضمن PC817 Optocoupler انتقال إشارة آمن ومعزول ، مما يمنع المخاطر الكهربائية للمرضى.يمكنك اختبار هذه الأنظمة بدقة لتلبية معايير السلامة الصارمة ، والاعتماد على Optocouplers لتجاوز هذه المتطلبات.

اتصال البيانات

يتضمن الحفاظ على سلامة البيانات في أنظمة الاتصالات إدارة التداخل الكهربائي وشذوذ الجهد.يقوم PC817 Optocoupler بعزل دوائر الاتصال ، ويحمي هذه القضايا.يقوم خبراء الاتصالات السلكية واللاسلكية بتنفيذ هذه العزلات لتعزيز مرونة الشبكة وأداءها.

أنظمة إدارة البطاريات

يؤكد صعود الطاقة المتجددة على الحاجة إلى أنظمة إدارة البطارية الفعالة.ضمن هذه الأنظمة ، يحل PC817 Optocoupler عناصر التحكم الإلكترونية من الطغام الجهد الضار والضوضاء الكهربائية.تتضمن الطاقة المتجددة هذه Optocouplers لتحسين سلامة وكفاءة أنظمة البطارية ، والمساعدة في الإدارة المستدامة لموارد الطاقة.

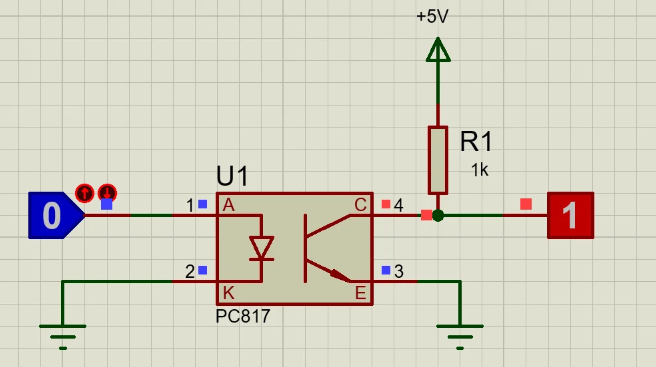

مخطط الدائرة من PC817 IC Optocoupler

في عمليات الإعدادات الأولية التي تتميز ب pC817 IC optocoupler ، يتم تشغيل LED بواسطة بطارية 9 فولت ، وأدارها مقاوم 10K ، ويتم التحكم فيها عبر مفتاح.بمجرد تنشيط LED IR ، فإنه يحفز الناقلات الضوئية داخل Optocoupler ، وبدء آلية التبديل للأجهزة المتصلة مثل المرحلات أو المكونات الإلكترونية الأخرى.يلعب Optocouplers دورًا رئيسيًا في فصل أقسام مختلفة من الدائرة.يعمل هذا الفصل على حماية الأجزاء الحساسة من عابرة الجهد العالي والضوضاء.يمكنك التأكيد بشكل متكرر على أهمية اختيار المكونات المناسبة لضمان متانة الدائرة والوظيفة المثلى.على سبيل المثال ، يمكن أن يؤدي استخدام المقاوم مع مستويات التسامح العالية إلى إدارة التقلبات الحالية ، مما يوفر حماية أفضل للمصابيح LED ضد الأذى المحتمل.

تتضمن الأعمال الداخلية لـ PC817 تحويل الإشارات الكهربائية إلى الضوء ، والذي يعبر حاجزًا عازلاً ويحول مرة أخرى إلى إشارات كهربائية.تسهل هذه الطريقة نقل الإشارة دون اتصال كهربائي مباشر ويدعم أيضًا سرعات التبديل السريع.تستفيد سياقات الآلات الصناعية بشكل أساسي من دوائر Optocoupler.وهي تعزل بشكل فعال دوائر التحكم في الجهد المنخفض من المعدات عالية الجهد ، مما يعزز عمليات آمنة ومستقرة.علاوة على ذلك ، فإن إضافة مقاوم سحب إلى الناقلات الضوئية يساعد في الحفاظ على مستويات الإخراج الثابتة وسط ظروف مختلفة.

بالنسبة للتطبيقات الفعلية ، يعد حماية LED الأشعة تحت الحمراء في Optocoupler من العواصف الحالية أمرًا خطيرًا.إن إضافة المقاوم المحسوب التي تحدد التيار محسوبة بعناية ، استنادًا إلى الجهد الأمامي والتيار المطلوب ، يمكن أن يخفف من هذه المخاطر.يمكنك في كثير من الأحيان دمج مكونات إضافية مثل المكثفات لتصفية الضوضاء أو ثنائيات Zener لتنظيم الجهد لتحسين أداء الدائرة.الإدارة الحرارية هي أيضا اعتبار رئيسي.يمكن للحرارة الزائدة أن تضعف Optocoupler والمكونات ذات الصلة مع مرور الوقت.يمكن أن يؤدي استخدام أحواض الحرارة أو ضمان التهوية المناسبة إلى تخفيف هذه المشكلات الحرارية ، مما يؤدي إلى تعزيز الاعتماد على الدائرة.

ميزات PC817 Optocoupler

يعرض PC817 Optocoupler مجموعة متنوعة من السمات التي تعزز فائدتها في التطبيقات الإلكترونية المتنوعة.

•العزلة البصرية: يستخدم PC817 LED مقرونة بناقل ضوئي لتمكين انتقال الإشارة دون ملامسة مادية ، مما يقلل بشكل كبير من الضوضاء الكهربائية وتخفيف خطر ارتفاع الجهد.

•حجم مضغوط: أبعادها الصغيرة تجعل PC817 مناسبة بشكل أساسي للوحات الدوائر عالية الكثافة ، وتلبية متطلبات التصميمات الإلكترونية المعاصرة والفعالة في الفضاء.

•استهلاك الطاقة المنخفض: المخطط للعمل بأقل قدر من الطاقة ، يعد PC817 مثاليًا للاستخدام في الأجهزة التي تعمل بالطاقة البطارية ، حيث يعد الحفاظ على الطاقة أولوية قصوى.

•جهد العزلة العالي: قادر على دعم جهد العزل العالي ، يتفوق PC817 في بيئات الجهد العالي ، وضمان السلامة والأداء القوي.

•نطاق درجة حرارة واسعة: يعمل PC817 بشكل موثوق عبر مجموعة واسعة من درجات الحرارة ، من الإلكترونيات الاستهلاكية إلى التطبيقات الصناعية ، مما يدل على تعدد استخداماته.

•وقت الاستجابة السريعة: إن قدرة PC817 على معالجة الإشارات بسرعة تجعلها لا تقدر بثمن للتطبيقات التي يكون فيها نقل البيانات السريع أمرًا ضروريًا.

•التنوع: تتيح قابليتها للتكيف مع التبديل والعزل والتحول للمستوى استخدام PC817 عبر العديد من الأنظمة الإلكترونية ، مما يعكس طبيعته متعددة الوظائف.

•مصداقية: إظهار المتانة المتسقة في الإعدادات المختلفة ، أثبت PC817 نفسه موثوق به للاستخدام على المدى الطويل في الدوائر الإلكترونية.

•طيف تطبيق واسع: يجد PC817 استخدامًا في مجموعة واسعة من الصناعات ، من أنظمة التشغيل الآلي إلى الإلكترونيات الاستهلاكية ، مع تسليط الضوء على قدرتها على تلبية المطالب الفنية المتنوعة.

•فعالة من حيث التكلفة: تقديم بديل مناسب للميزانية لمحولات ومعزل أكثر تكلفة ، يوفر PC817 حلاً عمليًا دون التضحية بالجودة أو الأداء.

خاتمة

يوفر PC817 Optocoupler حلاً عمليًا للحفاظ على العزلة الكهربائية مع ضمان نقل الإشارة الموثوق.إن قدرتها على حماية الدوائر من المخاطر عالية الجهد وتداخل الضوضاء تجعلها ضرورية في مجموعة واسعة من التطبيقات.على الرغم من أنه قد لا يكون مناسبًا لنقل البيانات عالي السرعة ، إلا أن براعة ، ومتانة ، وفعالية من حيث التكلفة تتيح لها تعزيز سلامة وكفاءة الأنظمة الإلكترونية المختلفة.

الأسئلة المتداولة [الأسئلة الشائعة]

1. ما هي التطبيقات النموذجية لـ PC817 Optocouplers؟

PC817 Optocouplers يجدون أنفسهم في مجموعة واسعة من الإعدادات.في الأتمتة الصناعية ، فإنها تعزز مناعة الضوضاء للآلات المعقدة ، وتوفر عزل الإشارة لحماية الدوائر الحساسة وتسهيل التبديل الذي يسيطر عليه الجهد لإدارة حالات تشغيلية متنوعة.في الاتصالات السلكية واللاسلكية ، فإنها تضمن انتقال إشارة واضحة على الرغم من أي ضوضاء كهربائية ، وهو عامل يحافظ على اتصال سلس.تستفيد الأجهزة الطبية من PC817 للعزلة الآمنة بين المعدات المتصلة بالمريض والدوائر الأخرى ، مما يعطي الأولوية لسلامة المرضى.في عالم إلكترونيات السيارات ، تعتبر هذه Optocouplers أساسًا لعزل إشارات التحكم ، وبالتالي تعزيز السلامة وموثوقية النظام.أخيرًا ، في الإلكترونيات الاستهلاكية ، فهي أساسية لإدارة الطاقة وتعزيز استجابة الواجهة الخاصة بك.

2. ما هو الحد الأقصى للجهد العزلة لـ PC817 Optocoupler؟

يعتمد جهد العزل الأقصى لـ PC817 Optocouplers على تفاصيل النموذج المحددة.عادة ، يتم تصنيف هذه الأجهزة لتحمل الفولتية العزلة من عدة مئات إلى عدة آلاف من الفولت.هذه المرونة في ظروف الجهد العالي هي ديناميكية للتشغيل الآمن في بيئات الجهد العالي ، مما يحمي المكونات الحساسة من الطغات الكهربائية المحتملة.

3. هل PC817 Optocouplers حساس قطبية؟

PC817 Optocouplers ليست حساسة للقطبية بطبيعتها.ومع ذلك ، فإن اتباع تكوين pinout الصحيح أمر لا بد منه للتشغيل المناسب.ضمان الاتصال الصحيح بين الأنود والكاثود لجزء LED ، وكذلك جانب الترانزستور ، مطلوب لتحقيق الوظائف المثلى.الالتزام بأسلاك الأسلاك يمنع بشكل جد الخاطئ ويعزز طول طول وكفاءة الأنظمة الإلكترونية.

4. كيف يؤثر PC817 Optocoupler على سلامة الإشارة؟

الحفاظ على سلامة الإشارة هو ميزة Keystone لـ PC817 Optocouplers ، وخاصة في الإعدادات التي يتم تنفيذها مع الضوضاء الكهربائية والتقلبات.من خلال توفير العزلة الجلفانية بين المدخلات والمخرجات ، تقلل هذه الأجهزة بشكل فعال من التداخل ، وبالتالي الحفاظ على نقاء الإشارة.هذه السمة مطلوبة للأنظمة التي تتطلب دقة وموثوقية عالية ، مما يضمن أن الإشارة المنقولة تظل غير ملوثة ودقيقة.

5. ما هي العوامل التي يجب مراعاتها عند اختيار PC817 Optocoupler؟

عند اختيار PC817 Optocoupler ، تدخل العديد من الاعتبارات في تشغيل الجهد العزل للمدخلات والمخرجات التي تطابق تحمل الجهد لاحتياجات التطبيق الخاصة بك.التأكد من أن الجهاز يمكنه نقل تيار كاف لمتطلبات نظامك.اختيار جهاز يلبي متطلبات سرعة نظامك.ضمان تشغيل موثوق عبر الظروف البيئية المتنوعة.
