PCA9615 I2C BUS BUSER: Pinout ، المواصفات ، التطبيقات ، ورقة البيانات

في عالم تصميم الإلكترونيات السريع اليوم ، يعد الحفاظ على التواصل الموثوق بين المكونات أمرًا خطيرًا ، لا سيما في البيئات الصاخبة كهربائيًا.يقدم PCA9615 ، وهو عازلة I2C-BUS التفاضلية المزدوجة القناة المصممة لعملية التشغيل السريع (FM+) ، حلاً من خلال تعزيز تكامل البيانات ودعم وظائف الرسم الساخن.تستكشف هذه المقالة ورقة بيانات PCA9615 و Pinout والتطبيقات وتكوينات الدائرة.توفير رؤى تقنية متعمقة وأمثلة فعلية ، فإنه يوجهك حول كيفية الاستفادة من PCA9615 لتحسين الأداء في تصميماتها.

كتالوج

1. pinout of PCA9615

2. نموذج CAD من PCA9615

3. نظرة عامة على PCA9615

4. مخطط كتلة PCA9615

5. المواصفات الفنية

6. الميزات والفوائد الرئيسية

7. استخدام PCA9615

8. مخطط التطبيق النموذجي

9. مخطط الدائرة من PCA9615

10. معلومات الحزمة

11. معلومات الشركة المصنعة

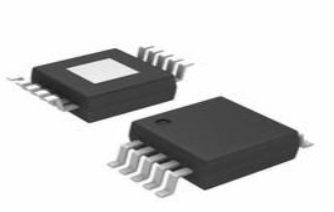

PCA9615 I2C Bus Buffer: Pinout, Specs, Applications, and Datasheet

Pinout of PCA9615

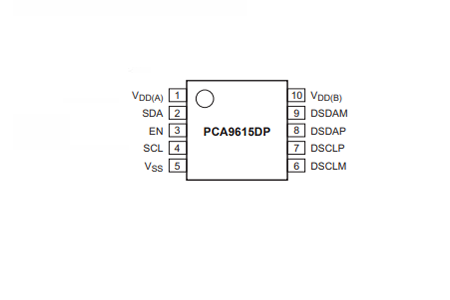

Fig.1 PCA9615 Pinout

نموذج CAD من PCA9615

رمز

Fig.2 PCA9615 Symbol

بصمة

Fig.3 PA9615 Footprint

نظرة عامة على PCA9615

الPCA9615 بمثابة مخزن مؤقت متكامل للاتصال SMBUS/I2C-BUS ، مما يعزز بشكل كبير نقل البيانات داخل البيئات الصاخبة كهربائيا.من خلال استخدام طبقة مادية تفاضلية (DI2C) التي تحافظ على الشفافية لطبقة البروتوكول ، فإنها تخفف من فساد البيانات.تضمن هذه الإمكانية اتصالًا موثوقًا به عبر التطبيقات المختلفة ، بما في ذلك الأتمتة الصناعية وأنظمة السيارات والأجهزة المترابطة المعقدة.

تم تجهيز PCA9615 مع قناتين لبرنامج تشغيل تفاضلي أحادي الإنشاء مصممين لخط SCL.يمتد نطاق وسرعة إشارات SMBUS/I2C.يحافظ على سلامة الإشارة.من خلال تحويل الإشارات الواحدة إلى الإشارات التفاضلية ، يقلل PCA9615 بشكل فعال من التداخل الكهرومغناطيسي (EMI) والمواد المتبادل ، والتي تنتشر في بيئات الضوضاء العالية.

توفر الإشارات التفاضلية في PCA9615 مجموعة من المزايا وتوفر رفضًا فائقًا للضوضاء مقارنة بالإشارات الواحدة.مفيد بشكل أساسي في الإعدادات الصناعية والسيارات حيث تهدد الضوضاء الكهربائية سلامة البيانات.يدعم أطوال الكابل أطول ومعدلات بيانات أعلى.يتيح تصميمات نظام أكثر مرونة.في التطبيقات الفعلية ، يدمج PCA9615 بسلاسة في أنظمة تستلزم التواصل القوي على مسافات طويلة.تضمن الإشارة التفاضلية نقل بيانات مستشعر موثوق بين مكونات مثل وحدة التحكم في المحرك ومستشعرات مختلفة مشتتة في جميع أنحاء السيارة.يحافظ PCA9615 على اتصال واضح بين أجهزة التحكم المتعددة والأجهزة الميدانية الموجودة عبر أرضية تصنيع كبيرة.

مخطط كتلة PCA9615

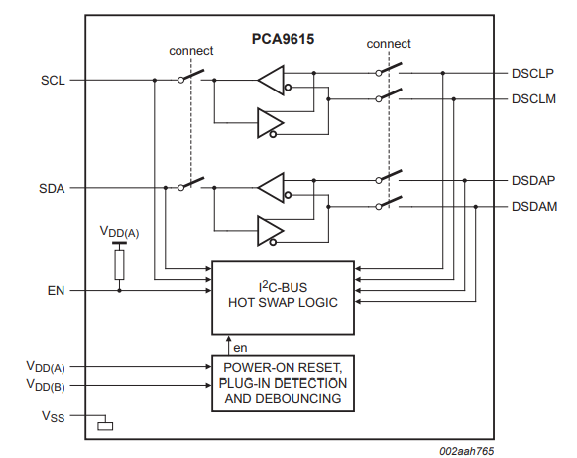

Fig.4 PCA9615 Block Diagram

المواصفات الفنية

فيما يلي تنسيق الجدول مع المواصفات الفنية والسمات والمعلمات لشركة NXP USA Inc. PCA9615DPJ ، جنبا إلى جنب مع أجزاء مع مواصفات مماثلة.

يكتب	المعلمة
مصنع مهلة	7 أسابيع
تصاعد يكتب	سطح جبل
طَرد / قضية	10-TFSOP ، 10-MSOP (0.118 ، عرض 3.00 مم)
سطح جبل	نعم
التشغيل درجة حرارة	-40 درجة مئوية ~ 85 درجة مئوية
التغليف	شريط & Reel (TR)
المنشورة	2010
جزء حالة	نشيط
رُطُوبَة مستوى الحساسية (MSL)	1 (غير محدود)
رقم من الإنهاء	10
يكتب	عازلة ، redriver
التطبيقات	I2C
الجهد االكهربى - إمداد	2.3V ~ 5.5v
صالة موضع	مزدوج
صالة استمارة	نورس الجناح
قمة تراجع درجة حرارة (CEL)	لا محدد
رقم من الوظائف	1
إمداد الجهد االكهربى	3.3V
صالة يقذف	0.5mm
الوقت@الذروة تراجع درجة حرارة (ق)	لا محدد
قاعدة رقم الجزء	PCA9615
الإخراج	2 سلك حافلة
دبوس عدد	10
JESD-30 شفرة	S-PDSO-G10
رقم من القنوات	2
حاضِر - إمداد	16μA
مدخل	2 سلك حافلة
بيانات معدل (أقصى)	400 كيلو هرتز
إمداد Voltage1-NOM	5V
السعة - مدخل	7pf
طول	3 مم
ارتفاع جالس (كحد أقصى)	1.1mm
عرض	3 مم
روهز حالة	ROHS3 متوافق

الميزات والفوائد الرئيسية

وظائف SWAP الساخنة

يتضمن تصميم PCA9615 قدرة قوية على SWAP ، والتي تتيح توصيل الوحدات النمطية وفصلها دون التسبب في انقطاع تدفق البيانات.هذه الميزة مفيدة بشكل خاص في الأنظمة المعقدة حيث تكون وقت التشغيل والموثوقية مهيمنة ، كما هو الحال في الاتصالات السلكية واللاسلكية ومراكز البيانات.من خلال تمكين استبدال الوحدة النمطية غير الملحومة وتوسيعها ، تضمن ميزة SWAP الساخنة أداءً ثابتًا في النظام والحد الأدنى من وقت التوقف ، وتلبية الحاجة الدائمة للاستقرار والكفاءة في هذه البيئات الصعبة.

• EN إدخال الإشارة: يلعب إدخال إشارة EN (ENID) دورًا حاسمًا في إدارة إجراء SWAP الساخن.عند توصيل وحدة جديدة ، تضمن إشارة EN إجراء الإجراء بطريقة منظمة.تمنع هذه الآلية أخطاء الاتصال التي يمكن أن تحدث إذا تمت إضافة وحدات أو إزالتها بشكل تعسفي.في العديد من التطبيقات العملية ، تدعم إدارة الإشارات الدقيقة سلامة البيانات ، والتي تعتبر ذات قيمة خاصة في البيئات التي يكون فيها فقدان البيانات غير مقبول والمخاطر عالية.

اكتشاف الخمول في الحافلة الداخلية

تعمل آلية اكتشاف الخمول الداخلية على تعزيز وظائف SWAP الساخنة من خلال ضمان إجراء اتصالات فقط عندما تكون الحافلة في وضع الخمول.تساعد هذه الميزة على تجنب تصادم البيانات المحتملة والفساد ، وبالتالي حماية دقة المعلومات المنقولة.يعمل الكشف عن الخمول في الحافلة بشفافية ، ويعمل وراء الكواليس لتوفير بيئة اتصال مستقرة حتى في ظل الظروف الديناميكية.

• ضمانات النظام: يوضح التفاعل بين هذه المكونات داخل PCA9615 كيف تدمج التكنولوجيا الحديثة طبقات متعددة من الضمانات لضمان كل من الكفاءة التشغيلية وأمن البيانات.يشكل التنسيق المتناغم بين مدخلات الإشارة EN واكتشاف الخمول في الحافلة أساس الترجيح الساخن الموثوق به في الأنظمة الخطرة.تساهم هذه العناصر بشكل جماعي في نظام مرن يمكن الاعتماد عليه ، حيث تلبي الاحتياجات الدقيقة لبيئات المخاطر العالية بدقة ورعاية.

استخدامات PCA9615

يقدم PCA9615 حلولًا متعددة الاستخدامات لعدد لا يحصى من العقبات التقنية ، ويعالج تمييز التطبيقات المحددة.وتشمل هذه مراقبة أجهزة الاستشعار عن بُعد في البيئات الصاخبة ، وإدارة إمدادات الطاقة المعرضة للتداخل العالي ، وربط حافلات I2C عبر أنواع المعدات المختلفة ، والتحكم في الأنظمة الصناعية المعقدة مثل الإضاءة والتدفئة والتبريد.

مراقبة المستشعر عن بعد

في البيئات التي تدور حول الضوضاء ، يمكن أن تتدهور جدارة بيانات المستشعر.يدعم PCA9615 التواصل الثابت بين المستشعرات عن بُعد ووحدات المعالجة المهيمنة.توضح حالات الاستخدام مثل الأتمتة الصناعية ومحطات المراقبة البيئية فوائدها بشكل مكثف.يصبح الحفاظ على سلامة البيانات أقل من المقامرة ، على غرار المنهجيات في البنية التحتية للاتصالات حيث يتم استخدام دقة الإشارة على المسافات الطويلة.يمكنك تسخير تقنيات الإشارات التفاضلية ، على غرار تقنيات PCA9615 ، لتخفيف القضايا المتعلقة بالضوضاء بشكل فعال.

إدارة إمدادات الطاقة عالية التداخل

تتمثل السيادة الصعبة في إدارة إمدادات الطاقة في ظل ظروف التداخل العالي.يقوم PCA9615 برعاية سلامة الإشارة على الرغم من الضوضاء الكهرومغناطيسية ، وهي معضلة متكررة في إمدادات الطاقة مع أحمال متغيرة.غالبًا ما تربط التطبيقات الفعلية PCA9615 مع تكتيكات التدريع والتأريض ، مما يقلل من التداخل.هذا يذكرنا بممارسات إنتاج الطيران ، حيث يتم تصميم الأنظمة لأداء موثوق بها بين الضوضاء الإلكترونية البارزة.

ربط حافلات I2C عبر معدات مختلفة

غالبًا ما يستدعي تكامل الأنظمة المعقدة توصيل حافلات I2C بين المعدات المتنوعة.يقوم PCA9615 بتنعيم هذا الاتصال عن طريق توسيع نطاق الاتصال وتأمين الحصانة إلى التباينات المحتملة.على سبيل المثال ، في سياقات السيارات ، فإن سد الاتصالات عبر وحدات التحكم الإلكترونية المتعددة (ECUS) مع مخاوف PCA9615 تتعلق بالإزاحة الأرضية وسلامة الإشارة.يوضح هذا الجانب تناقضه العملي في تنسيق المكونات الإلكترونية المتنوعة.

السيطرة على النظم الصناعية

ضمن الإعدادات الصناعية ، أنظمة التحكم ، مثل الإضاءة والتدفئة والتبريد ، تستلزم الدقة والاعتمادية.تضيف قدرة PCA9615 على الحفاظ على التواصل المستقر في ظل ظروف متنوعة إلى جاذبيتها.تعكس إدارة المباني الذكية أهمية نقل البيانات المتسقة والموثوقة لضمان كفاءة الطاقة والفعالية التشغيلية.هنا ، يوضح PCA9615 دوره في تنظيم السيطرة السلس.

تشغيل I2C طويل ومستلزمات الطاقة المتعددة

تقدم التواصل والأنظمة الطويلة للمسافة I2C مع إمدادات الطاقة المتعددة تحديات فريدة ، ويرجع ذلك أساسًا إلى إزاحة أرضية ملحوظة.يعارض PCA9615 هذه المشكلات من خلال استخدام إشارات تفاضلية ، وحماية سلامة البيانات على مسافات ممتدة.هذه الإستراتيجية قابلة للمقارنة مع الممارسات في إدارة مركز البيانات ، حيث يعد الحفاظ على جودة الإشارة عبر تمديدات الكابلات الطويلة مفيدة لموثونة الشبكة.تحصن هذه التقنية الاتصال ، مما يضمن التواصل القوي في البيئات الصعبة.

مخطط التطبيق النموذجي

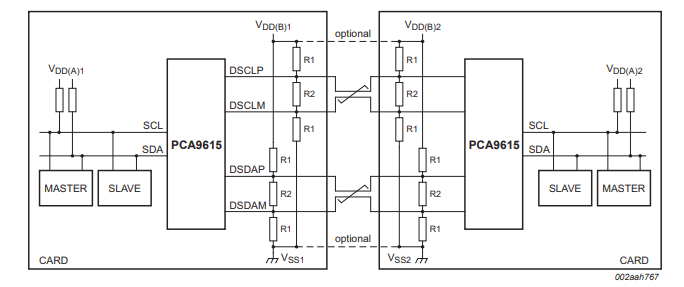

Fig.5 PCA9615 Typical Application Diagram

مخطط الدائرة من PCA9615

Fig.6 PCA9615 Circuit

حزمة معلومات

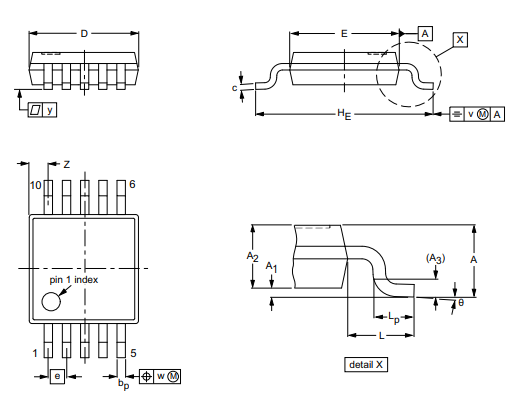

Fig.7 PCA9615 Package

معلومات الشركة المصنعة

إن NXP Semiconductors N.V. ، وهي قوة بارزة في حلول الاتصال الآمنة المخصصة للتطبيقات المدمجة ، تعمل باستمرار على الابتكار عبر مختلف القطاعات بما في ذلك أسواق البنية التحتية للسيارات والصناعية وإنترنت الأشياء والاتصالات.طموحهم الذي لا يهدأ هو خلق حلول أكثر ذكاءً وأكثر أمانًا وأفضل.

الابتكارات في قطاع السيارات

تبرز تطورات NXP في قطاع السيارات بشكل كبير.عززت موكئيهم المعقدة والمعالجات بشكل كبير سلامة المركبات ، وتحسين أنظمة المعلومات والترفيه ، وقدرات القيادة المتقدمة المتقدمة.يثري تكامل هذه التقنيات عالية المستوى تجربة القيادة مع ضمان سلامة المركبات وكفاءتها.تبرز الشركات الرائدة في مجال السيارات التي تضم حلولهم محرك الأقراص لتلبية متطلبات النقل الحديثة.

التطورات الصناعية وإنترنت الأشياء

في السيادة الصناعية وإنترنت الأشياء ، حرضت حلول NXP على تغييرات كبيرة في أتمتة المصنع ، والقياس الذكي ، وشبكات المستشعرات.تهدف منتجاتها إلى تحسين الأداء والموثوقية ، والديناميكية في الإعدادات الصناعية عالية الضغط.تعزز التحسين المستمر وتنفيذ حلول إنترنت الأشياء الخاصة بهم النظم الإيكولوجية المترابطة التي تعزز تبادل البيانات السلس ، وإدارة الموارد الفعالة ، والتحكم التشغيلي الفائق.

تأثير سوق الهاتف المحمول

إن وجود NXP في سوق الأجهزة المحمولة يعزز بشكل كبير الخصوصية ، ويؤمن آليات الدفع ، ويسهل التفاعلات غير الملامسة.الاستفادة من تقنية الاتصال المجال القريب (NFC) ، فإنها تحدث ثورة في تفاعلات الجهاز الاستهلاكي ، مما يقدم معاملات أسرع وأكثر أمانًا.تركز الابتكارات المستمرة في هذا المجال على تعزيز أمان البيانات مع تعزيز راحة المستخدم وسط مشهد رقمي متنامي.

البنية التحتية للاتصالات

في البنية التحتية للاتصالات ، تعد حلول ومعالجات RF عالية الأداء من NXP مطلوبة في تقدم إمكانيات الشبكة.تتيح هذه المساهمات تطوير أنظمة اتصال أكثر كفاءة يمكن الاعتماد عليها ، وهي تخصص في توسيع الاتصال العالمي.من خلال تعزيز كفاءة الشبكة وقابلية التوسع ، يدعم NXP البنية التحتية اللازمة لتقدم تقنيات الاتصال الحديثة مثل 5G.

ورقة البيانات pdf

أوراق البيانات PCA9615DPJ:

PCA9615DP.PDF

الأسئلة المتداولة [الأسئلة الشائعة]

1. ما هو PCA9615 المستخدم؟

يعمل PCA9615 على تعطيل المخزن المؤقت للحافلات ، مما يثبت دورًا فعالًا في العثور على الأخطاء ، وتسلسل الطاقة ، وعزل القطاع في أنظمة الحافلات الكبيرة.من خلال المساعدة في العثور على خطأ وعزل القطاع ، فإنه يعزز إعادة التشكيل ويسمح أن تكون أقسام محددة غير نشطة عندما لا تكون مطلوبة باستمرار.في الإعدادات التي تتبعها الكفاءة التشغيلية الأسبقية ، يسهل PCA9615 الإدارة الاستراتيجية لموارد النظام.يؤدي تعطيل شرائح الحافلات غير المستخدمة مؤقتًا إلى تحسين أداء النظام العام.في البيئات الصناعية المعقدة التي يلزم التشغيل المستمر والحد الأدنى من وقت التوقف ، يصبح دور PCA9615 مطلوبًا لمصانع التصنيع على نطاق واسع ، وعزل قطاعات الحافلات للصيانة دون وقف النظام بأكمله يزيد من الإنتاجية ويقلل من المخاطر.إعادة التكوين الديناميكي لقطاعات الحافلات تخلق بنية تحتية أكثر تكييفًا ومرونة.فيما يتعلق بتسلسل الطاقة ، يضمن PCA9615 التنشيط المتحكم فيه لقطع غيار نظام الحافلات المختلفة.يعزز هذا النهج الاستقرار ويمنع التحميل الزائد المحتمل لبدء التشغيل في بيئات البيانات عالية الكثافة ، مثل مراكز البيانات ، وهو يضمن تنشيط المكون المتزامن ، وتجنب الاختناقات وضمان التهيئة السلسة.
