محول الطاقة الكهرضغطية: مبدأ العمل والبناء والأنواع والخصائص والتطبيقات

يتيح لك محول الطاقة الكهرضغطية تحويل القوة الميكانيكية إلى إشارة كهربائية، أو الطاقة الكهربائية إلى حركة ميكانيكية.في هذه المقالة سوف تتعرف على ما هو محول الطاقة الكهرضغطية، وكيف يتم تصنيعه، وكيف يعمل.سترى أيضًا أنواعها الشائعة وخصائصها الرئيسية وتطبيقاتها.

كتالوج

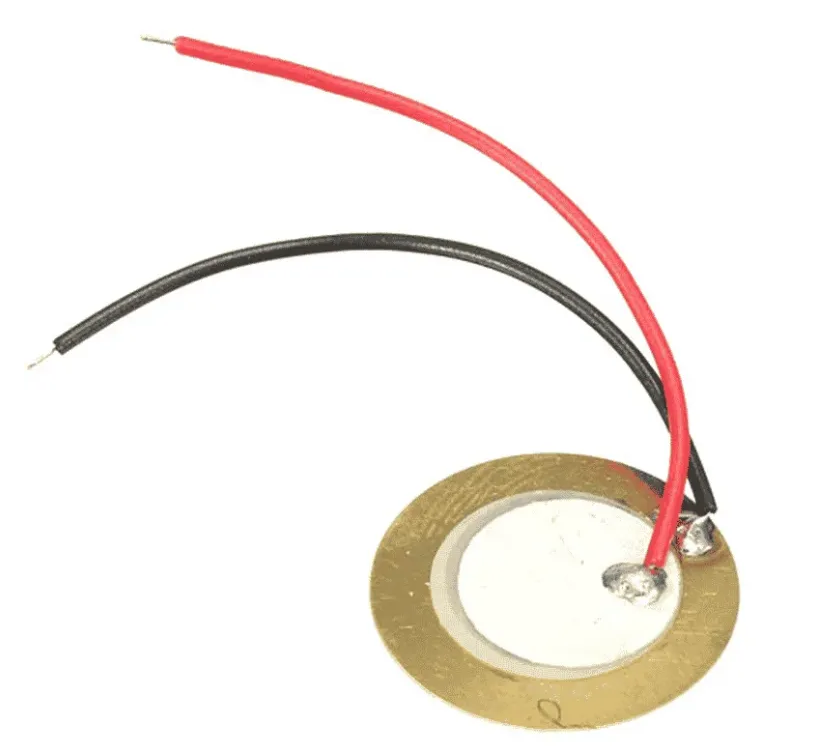

الشكل 1. محول الطاقة الكهرضغطية (عنصر القرص الانضغاطي)

ما هو محول الطاقة الكهرضغطية؟

محول الطاقة الكهرضغطية هو جهاز يحول القوة الميكانيكية إلى طاقة كهربائية، أو الطاقة الكهربائية إلى حركة ميكانيكية.تعمل باستخدام مادة خاصة تولد جهدًا كهربائيًا صغيرًا عند الضغط عليها أو ثنيها أو اهتزازها.وبسبب هذه الخاصية، يتم استخدامه بشكل شائع للكشف عن الضغط أو الاهتزاز أو الصوت أو الحركة.يسمح الهيكل البسيط من نوع القرص مع الخيوط المتصلة، كما هو شائع في الإعدادات العملية، بتحويل الحركة الميكانيكية بسهولة إلى إشارة كهربائية لتطبيقات القياس أو التحكم.

بناء محول كهرضغطية

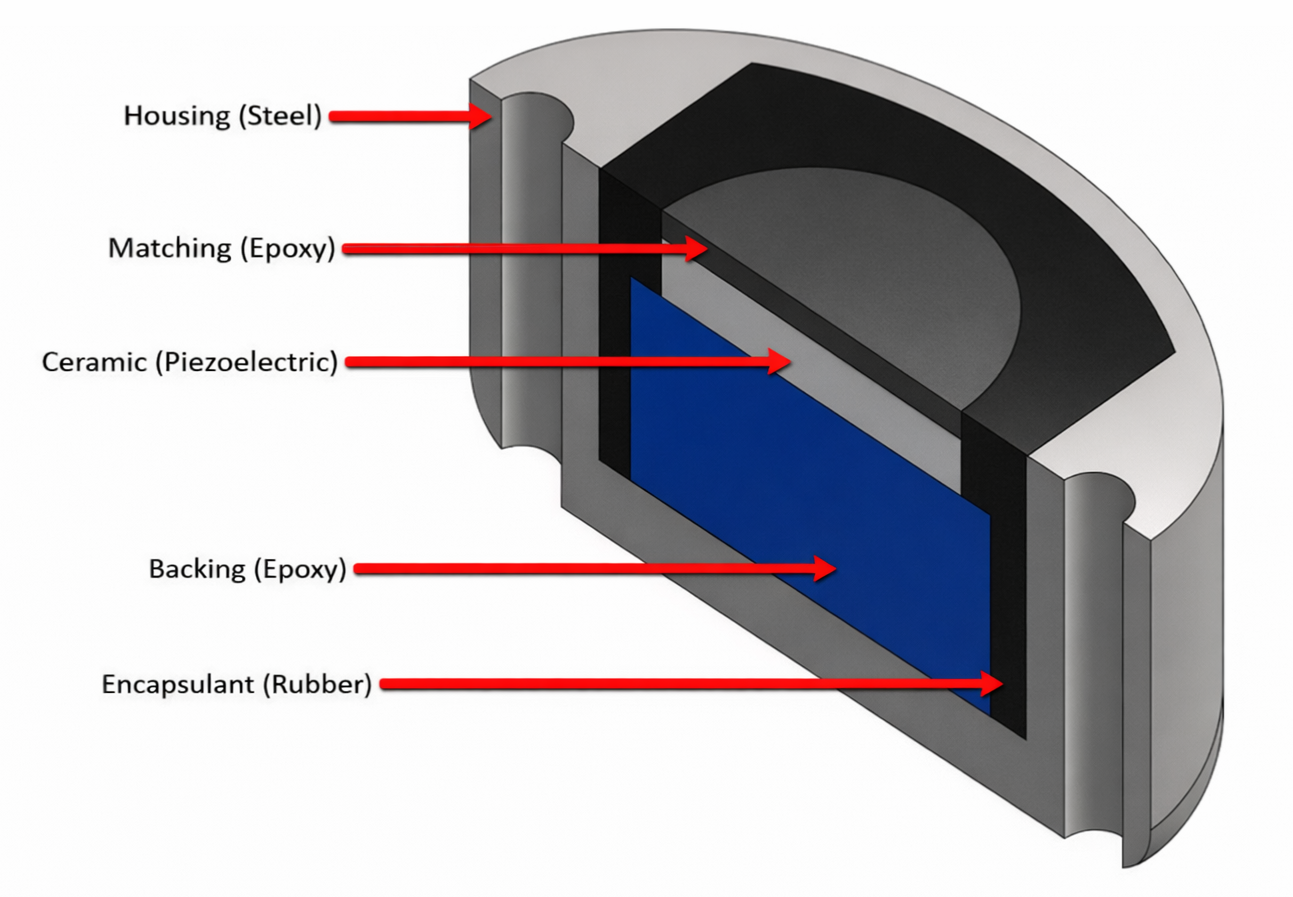

الشكل 2. بناء محول كهرضغطية

•الإسكان (الصلب)

يوفر القوة الميكانيكية ويحمي محول الطاقة من التلف الخارجي.

•طبقة مطابقة (الايبوكسي)

يساعد على نقل الطاقة الميكانيكية بكفاءة إلى العنصر الكهرضغطي ويحسن أداء الإشارة.

•السيراميك الكهرضغطي

عنصر الاستشعار النشط الذي يولد الجهد الكهربائي عند تطبيق الضغط أو الاهتزاز.

•الطبقة الداعمة (الإيبوكسي)

يمتص الاهتزازات غير المرغوب فيها ويتحكم في استجابة محول الطاقة.

•مغلف (مطاط)

يغلق الهيكل ويحميه من الرطوبة والغبار والمؤثرات البيئية.

مبدأ العمل لمحول الطاقة الكهرضغطية

يعتمد مبدأ عمل محول الطاقة الكهرضغطية على قدرة بعض المواد على الاستجابة للضغط الميكانيكي والطاقة الكهربائية.داخل المادة، تتغير الشحنات الكهربائية عند تطبيق القوة أو الجهد.يظهر هذا السلوك في شكلين مرتبطين، يُعرفان باسم التأثير الكهرضغطي المباشر والتأثير الكهرضغطي العكسي.ويشرح كل تأثير كيفية تحويل الطاقة من شكل إلى آخر.

التأثير الكهرضغطي المباشر

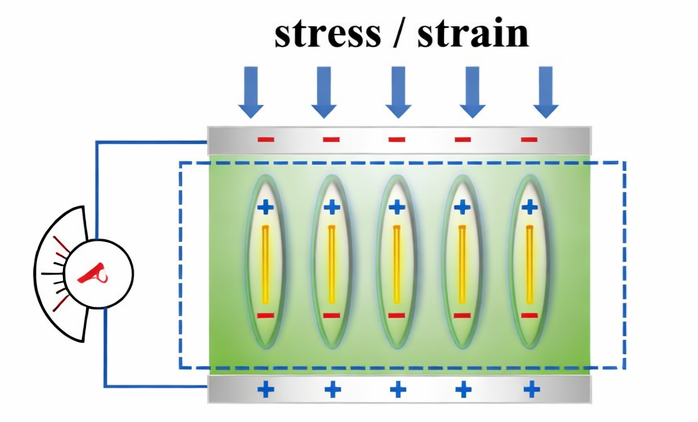

الشكل 3. التأثير الكهرضغطي المباشر

في التأثير الكهرضغطي المباشر، يتم تطبيق الضغط الميكانيكي أو الانفعال على المادة الكهرضغطية.كما هو موضح في الشكل، يؤدي الضغط على المادة أو تحميلها إلى تحول الشحنات الكهربائية الداخلية من مواقعها الطبيعية.يؤدي فصل الشحنة هذا إلى إنشاء أسطح موجبة وسالبة على الجانبين المتقابلين من المادة.ونتيجة لذلك، يتم توليد جهد كهربائي صغير عبر الأقطاب الكهربائية.يزداد جهد الخرج عندما تصبح القوة المطبقة أو الاهتزاز أقوى، مما يسمح لمحول الطاقة باستشعار الضغط أو القوة أو الحركة بدقة.

تأثير كهرضغطية معكوس

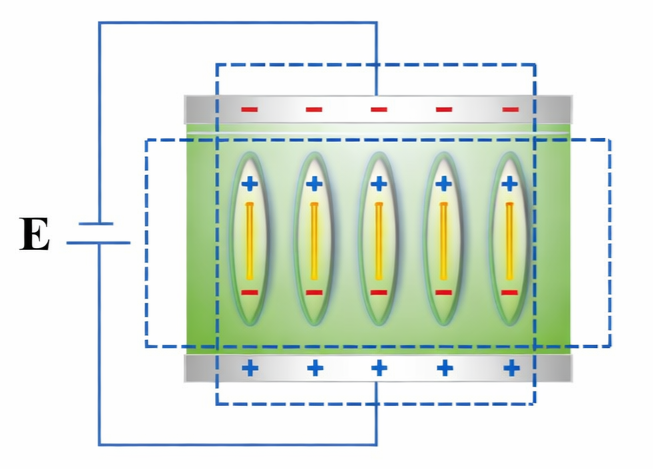

الشكل 4. تأثير كهرضغطية معكوس

في التأثير الكهروضغطي العكسي، يحدث تحويل الطاقة في الاتجاه المعاكس.يتم تطبيق جهد كهربائي خارجي على المادة الكهرضغطية.كما هو موضح في الشكل، فإن المجال الكهربائي المطبق يجبر الشحنات الداخلية على إعادة تنظيمها.تؤدي عملية إعادة التنظيم هذه إلى تغيير شكل المادة قليلاً عن طريق التمدد أو الانكماش.ينتج التشوه الجسدي حركة ميكانيكية أو اهتزازًا، مما يمكّن محول الطاقة الكهرضغطية من توليد حركة أو صوت أو موجات فوق صوتية.

الخصائص الكهربائية لمحولات الطاقة الكهرضغطية

المعلمة	المواصفات
نوع إشارة الإخراج	جهد التيار المتردد المتولد من الميكانيكية الإجهاد
وضع الإخراج الكهربائي	وضع الشحن أو تشغيل وضع الجهد
نطاق الجهد الناتج	10 مللي فولت إلى 100 فولت الذروة حسب القوة والحجم
حساسية الشحن	1 قطعة لكل N إلى 1000 قطعة لكل N
حساسية الجهد	1 مللي فولت لكل N إلى 50 مللي فولت لكل N
سعة المصدر	100 بيكو فاراد إلى 50 نانو فهرنهايت
مقاومة المصدر	عالية جدًا، عادةً ما تكون أعلى من 1 ميجا أوم
المقاومة الداخلية	أكبر من 10 جيجا أوم
نطاق استجابة التردد	من 1 هرتز إلى 10 ميجا هرتز حسب التصميم
تردد الرنين	1 كيلو هرتز إلى 5 ميجا هرتز نموذجيًا
مكافحة تردد الرنين	أعلى قليلا من الرنانة التردد
مقاومة الإخراج عند الرنين	مقاومة منخفضة عند نقطة الرنين
مقاومة الخرج عند الرنين المضاد	مقاومة عالية جدًا عند الرنين المضاد نقطة
القدرة على القياس الثابت	غير مناسب لقياس التيار المستمر الحقيقي
وقت التفريغ ثابت	ميلي ثانية إلى ثانية على أساس الحمل المقاومة
قطبية الإشارة	يعتمد على اتجاه التوتر و التوجه المادي
ثابت العزل الكهربائي	من 100 إلى 5000 حسب المادة
جهد التشغيل كمشغل	10 فولت إلى 1000 فولت تيار متردد أو تيار مستمر
استهلاك الطاقة	منخفض جدًا في وضع المستشعر
مستوى الضوضاء	ضوضاء كهربائية جوهرية منخفضة جدًا
حساسية الكابل	عالية، تتأثر بسعة الكابل
تكييف الإشارة المطلوبة	مضخم الشحن أو الجهد العالي المعاوقة مكبر للصوت
استقرار درجة الحرارة	معتدل، يختلف باختلاف المواد الضغطية
عامل الخسارة الكهربائية	تردد التشغيل منخفض
مقاومة العزل	عادة أكبر من 10 جيجا أوم
الخطية الإخراج	عالية ضمن الحدود الميكانيكية المقدرة

أنواع محولات الطاقة الكهرضغطية

تأتي محولات الطاقة الكهرضغطية في أنواع مختلفة، كل منها مصمم لاستشعار أو إنتاج الحركة أو الضغط أو الصوت أو الاهتزاز لتطبيقات قياس وتحكم محددة.

محول التسارع الكهرضغطية

يتم استخدام محول التسارع الكهروإجهادي لقياس التسارع والاهتزاز.يعمل عن طريق تحويل الحركة الميكانيكية إلى إشارة كهربائية عندما يتحرك المستشعر.بالمقارنة مع محولات الضغط أو القوة، فهي أكثر حساسية للتغيرات السريعة والاهتزازات عالية التردد.وهذا يجعلها مناسبة لمراقبة الماكينة وتحليل الاهتزاز.ويشيع استخدامه في النظم الصحية الصناعية والهيكلية.

محول الضغط الكهرضغطي

يقيس محول الضغط الكهرضغطي تغيرات الضغط الديناميكي ويحولها إلى خرج كهربائي.فهو يستجيب بسرعة لتغيرات الضغط السريعة، على عكس أجهزة استشعار الضغط الساكنة.بالمقارنة مع محولات القوة، فهو مصمم خصيصًا لقياس ضغط السوائل والغاز.وغالبا ما يستخدم في محركات الاحتراق والأنظمة الهيدروليكية.الاستجابة عالية التردد هي ميزتها الرئيسية.

محول القوة الكهروضغطية

يقيس محول القوة الكهروضغطية القوة المطبقة أو الحمل من خلال توليد الشحنة.عند تطبيق القوة، ينتج العنصر الكهرضغطي إشارة كهربائية تتناسب مع الحمل.بالمقارنة مع مقاييس التسارع، فهو يركز على القوة المباشرة بدلاً من الحركة.إنه يؤدي أداءً جيدًا في قياس القوة الديناميكية.ويستخدم هذا النوع على نطاق واسع في الاختبار وقياس التأثير.

محول الطاقة بالموجات فوق الصوتية الكهروإجهادية

يقوم محول الطاقة بالموجات فوق الصوتية الكهرضغطية بتوليد الموجات فوق الصوتية واكتشافها.يقوم بتحويل الطاقة الكهربائية إلى موجات صوتية عالية التردد ويستقبل الإشارات المنعكسة.بالمقارنة مع الميكروفونات، فهي تعمل بترددات أعلى بكثير تتجاوز السمع البشري.وهذا يسمح بالاستشعار الدقيق والتصوير وقياس المسافة.يستخدم عادة في الموجات فوق الصوتية الطبية والتفتيش الصناعي.

محول المحرك الكهرضغطي

يقوم محول الطاقة الكهرضغطية بتحويل الطاقة الكهربائية إلى حركة ميكانيكية دقيقة.عندما يتم تطبيق الجهد، فإنه يتوسع أو ينكمش لخلق الحركة.وعلى عكس محولات الطاقة من النوع المستشعر، فإنه يستخدم بشكل أساسي للتشغيل بدلاً من القياس.إنه يوفر إزاحة صغيرة جدًا ولكنها دقيقة.وهذا يجعلها مثالية لأنظمة تحديد المواقع الدقيقة.

محول الميكروفون الكهرضغطي

يقوم محول طاقة الميكروفون الكهرضغطي بتحويل اهتزازات الصوت إلى إشارات كهربائية.تتسبب الموجات الصوتية في اهتزاز المادة الكهرضغطية وتوليد الجهد الكهربي.بالمقارنة مع محولات الطاقة بالموجات فوق الصوتية، فإنها تعمل ضمن نطاق التردد المسموع.إنه بسيط في التصميم ولا يحتاج إلى طاقة خارجية للاستشعار.يستخدم هذا النوع بشكل شائع في أنظمة الكشف الصوتي والصوتي الأساسية.

محول الإشعال الكهرضغطي

يولد محول الإشعال الكهرضغطي جهدًا عاليًا عند تطبيق القوة الميكانيكية.يؤدي الضغط على العنصر أو ضربه إلى حدوث شرارة بدون قوة خارجية.بالمقارنة مع محولات الطاقة الكهرضغطية الأخرى، فهي تركز على توليد الجهد بدلاً من الاستشعار.وهذا يجعلها موثوقة لأغراض الإشعال.يستخدم على نطاق واسع في ولاعات الغاز وأنظمة الإشعال.

تطبيقات محول الطاقة الكهرضغطية

تُستخدم محولات الطاقة الكهرضغطية على نطاق واسع في التكنولوجيا الحديثة لأنها تستطيع تحويل الطاقة الميكانيكية بدقة إلى إشارات كهربائية للاستشعار والقياس والتحكم في العديد من الصناعات.

أنظمة الموجات فوق الصوتية الطبية

تستخدم محولات الطاقة الكهرضغطية على نطاق واسع في أجهزة الموجات فوق الصوتية.فهي تولد موجات صوتية عالية التردد وتستقبل الإشارات المنعكسة لتكوين الصور.وهذا يساعد الأطباء على رؤية هياكل الجسم الداخلية بأمان.إنهم موثوقون ويستجيبون بسرعة كبيرة.

مراقبة الاهتزاز والحالة

تُستخدم محولات الطاقة هذه للكشف عن الاهتزازات في الآلات والهياكل.يتم تحويل الاهتزاز الميكانيكي إلى إشارة كهربائية للتحليل.يساعد ذلك في تحديد الأخطاء مبكرًا في المحركات والمضخات والمحركات.إنه يحسن السلامة ويقلل من تكلفة الصيانة.

أنظمة قياس الضغط

تقوم محولات الطاقة الكهرضغطية بقياس الضغط المتغير بسرعة في الغازات والسوائل.إنها تعمل بشكل جيد حيث تحدث تغيرات الضغط بسرعة عالية.وهذا يجعلها مناسبة للمحركات والأنظمة الهيدروليكية.لا يتم استخدامها للضغط الثابت أو الساكن.

قياس القوة والتأثير

يتم استخدامها لقياس القوة والحمل والتأثير.عند تطبيق القوة، يتم إنتاج شحنة كهربائية.وهذا يسمح بقياس دقيق للقوى الديناميكية.وهي شائعة في الاختبار وتحليل المواد.

الأجهزة الصوتية والصوتية

تُستخدم محولات الطاقة الكهرضغطية في الميكروفونات وأجهزة الإنذار وأجهزة التقاط الصوت.تتسبب الاهتزازات الصوتية في قيام المادة بتوليد إشارة كهربائية.إنها بسيطة التصميم ومتينة للغاية.هذه الأجهزة شائعة في الإلكترونيات الاستهلاكية.

الإشعال وتوليد الشرارة

في أنظمة الإشعال، تولد محولات الطاقة الكهرضغطية جهدًا عاليًا عند الضغط عليها.يخلق هذا الجهد شرارة دون الحاجة إلى طاقة خارجية.وهي تستخدم عادة في ولاعات الغاز والمواقد.التصميم بسيط وموثوق للغاية.

مزايا وقيود محول الطاقة الكهرضغطية

مزايا محول الطاقة الكهرضغطية

• فهي حساسة للغاية للتغيرات الصغيرة في القوة والاهتزاز.

• يستجيبون بسرعة للإشارات الديناميكية.

• أنها تعمل على نطاق ترددي واسع.

• حجمها صغير وخفيف الوزن.

• أنها لا تحتاج إلى طاقة خارجية في وضع الاستشعار.

• إنها متينة وموثوقة في الظروف القاسية.

حدود محول الطاقة الكهرضغطية

• لا يمكنهم قياس القوى الثابتة أو الثابتة.

• أنها تتطلب دوائر خاصة لتكييف الإشارات.

• يتأثر إنتاجها بتغيرات درجات الحرارة.

• عادة ما تكون إشارة الخرج صغيرة جدًا.

• يمكن أن تتشقق بعض المواد تحت الضغط العالي.

محول الطاقة الكهروإجهادية مقابل محولات الطاقة الأخرى

المواصفات	محول كهرضغطية	محول قياس الضغط	محول بالسعة	محول حثي	محول بصري
الكمية المقاسة	القوة، الضغط، الاهتزاز	التوتر والقوة	النزوح والضغط	الموقف، النزوح	الضوء، الموقع، السرعة
مبدأ التشغيل	تأثير كهرضغطية	تغيير المقاومة	تغيير السعة	الحث الكهرومغناطيسي	تعديل الضوء
نوع إشارة الإخراج	الجهد أو الشحن	تغيير المقاومة	تغيير السعة	الجهد الكهربي	الجهد أو التيار
القدرة على القياس الثابت	غير مناسب	مناسب	مناسب	مناسب	مناسب
القدرة على القياس الديناميكي	ممتاز	جيد	معتدل	جيد	ممتاز
حساسية نموذجية	عالية	متوسط	عالية جدا	متوسط	عالية جدا
نطاق التردد	1 هرتز إلى أعلى من 1 ميجا هرتز	ما يصل إلى 10 كيلو هرتز	ما يصل إلى 100 كيلو هرتز	ما يصل إلى 50 كيلو هرتز	فوق 1 ميغاهيرتز
وقت الاستجابة	سريع جدًا أقل من 1 ميكروثانية	بطيئة إلى معتدلة	سريع	معتدل	سريع للغاية
مقاومة الإخراج	عالية جداً فوق 1 ميغا	منخفضة حوالي 120 إلى 350 أوم	عالية	منخفض	منخفض
حساسية درجة الحرارة	متوسط	عالية	متوسط	منخفض	منخفض
مطلوب تكييف الإشارة	مطلوب	مطلوب	مطلوب	مطلوب	الحد الأدنى
متطلبات الطاقة	لا توجد قوة خارجية للاستشعار	يتطلب الإثارة الجهد	يتطلب الإثارة الجهد	يتطلب الإثارة الجهد	يتطلب مصدر الطاقة
الحجم والوزن	صغيرة جدًا وخفيفة الوزن	صغير	صغير	متوسط	صغير
المتانة البيئية	عالية	معتدل	معتدل	عالية	معتدل
التطبيقات	مراقبة الاهتزازات، الموجات فوق الصوتية	خلايا الحمل، وأنظمة الوزن	استشعار الموقف والمستوى	القرب واستشعار الموقف	التشفير، وأجهزة الاستشعار الألياف

الاستنتاج

تعمل محولات الطاقة الكهرضغطية من خلال تأثيرات كهرضغطية مباشرة وعكسية لاستشعار أو إنتاج إشارات الحركة والكهرباء.إنها توفر حساسية عالية واستجابة سريعة وتشغيل واسع التردد للقياسات الديناميكية مثل الاهتزاز والضغط والقوة والصوت.يتم استخدام أنواع مختلفة لأغراض الاستشعار والتشغيل والإشعال في العديد من الصناعات.ومع ذلك، فهي ليست مناسبة للقياسات الثابتة وتتطلب تكييف الإشارة المناسبة.
