وحدة التحكم المنطقية القابلة للبرمجة (PLC): العمل والأنواع والتطبيقات

وحدة التحكم المنطقية القابلة للبرمجة (PLC) هي ما تستخدمه لأتمتة الآلات والعمليات الصناعية بطريقة موثوقة ومضبوطة.في هذه المقالة، ستتعرف على ماهية PLC، وكيف تعمل خلال دورة المسح الخاصة بها، وكيف تعمل مكونات أجهزتها الرئيسية معًا.ستشاهد أيضًا الأنواع المختلفة من أجهزة PLC، ولغات البرمجة الشائعة، وكيفية توصيل أجهزة الإدخال والإخراج لوحدة التحكم بالمعدات.في النهاية، ستفهم بوضوح مكان استخدام PLCs وسبب أهميتها في أنظمة التشغيل الآلي.

كتالوج

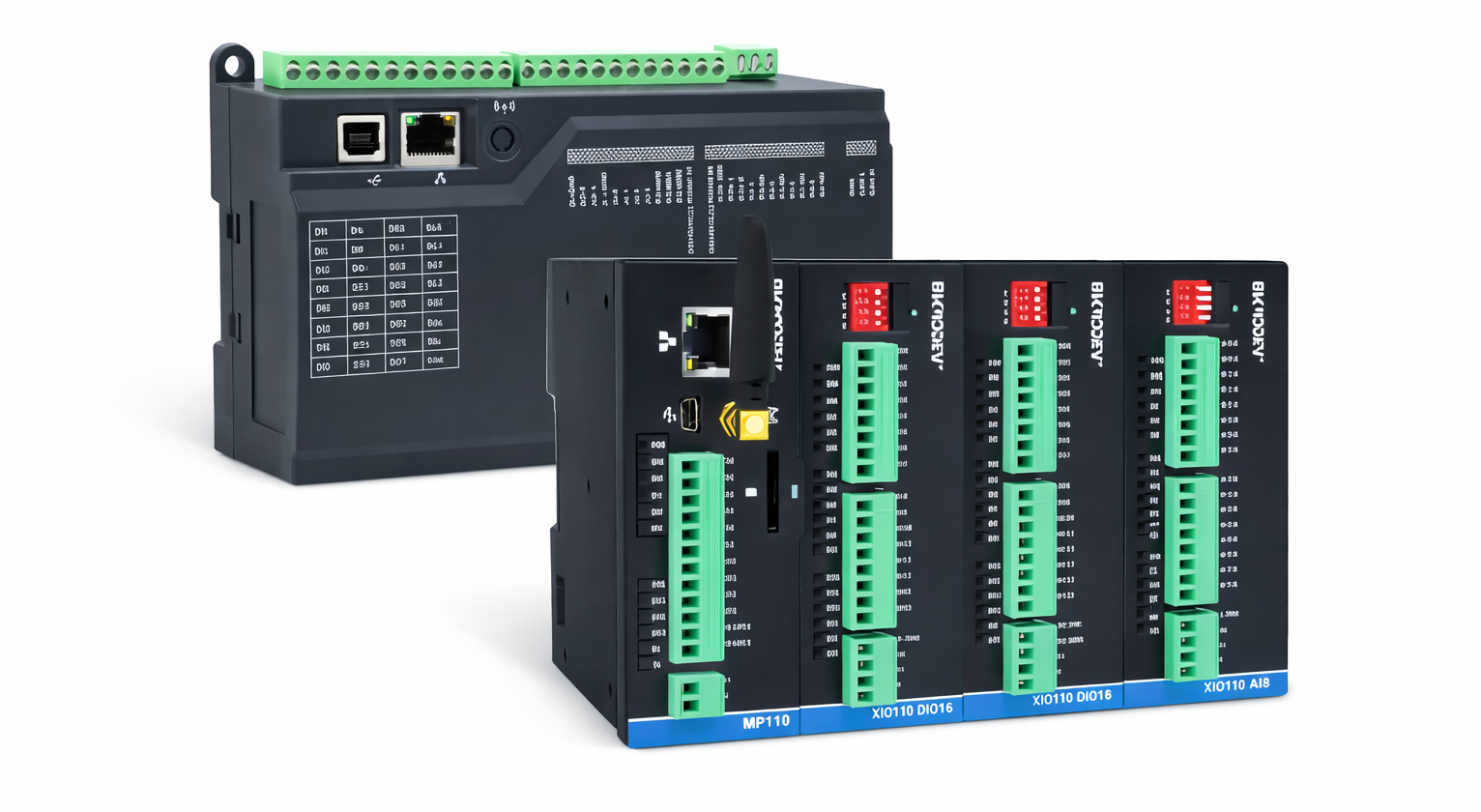

الشكل 1. وحدة التحكم المنطقية القابلة للبرمجة (PLC)

ما هي وحدة التحكم المنطقية القابلة للبرمجة؟

وحدة التحكم المنطقية القابلة للبرمجة (PLC) هي جهاز تحكم صناعي قوي يستخدم لأتمتة الآلات والعمليات.لقد تم تصميمه للتعامل مع مهام التحكم بشكل موثوق في البيئات ذات الضوضاء الكهربائية والاهتزازات وتغيرات درجات الحرارة.تُستخدم أجهزة PLC على نطاق واسع لأنها توفر تحكمًا مستقرًا وقابلًا للتكرار باستخدام البرامج بدلاً من المرحلات السلكية.إنها تسمح بتعديل أنظمة التشغيل الآلي أو توسيعها دون إعادة توصيل الألواح بأكملها.في الأتمتة الصناعية، تعمل PLCs بمثابة وحدة صنع القرار المركزية التي تنسق المدخلات والمخرجات بموجب منطق محدد مسبقًا.

كيف يعمل PLC؟

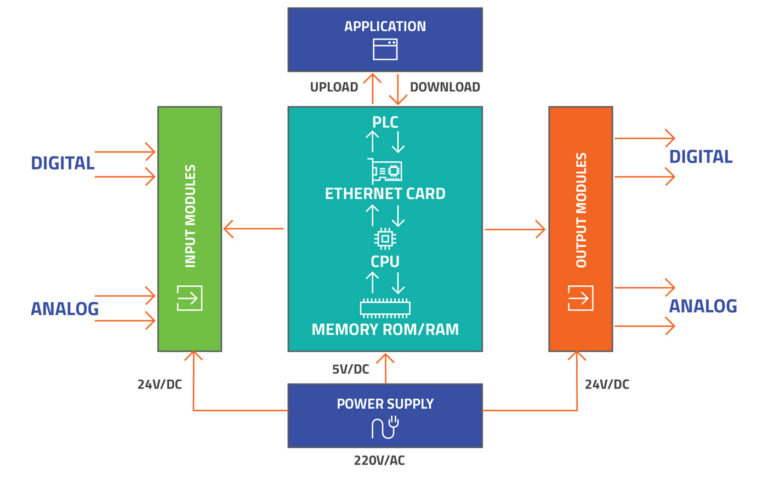

الشكل 2. دورة التشغيل PLC

يعمل PLC من خلال تنفيذ دورة تشغيل بسيطة ويمكن التنبؤ بها بشكل متكرر تسمى دورة المسح.كما هو موضح في الشكل، تبدأ العملية بمسح المدخلات، حيث يقرأ PLC الحالة الحالية للإشارات المتصلة.بعد ذلك، تقوم وحدة التحكم بتنفيذ البرنامج، وتطبيق المنطق المخزن على حالات الإدخال.بعد تقييم المنطق، يقوم PLC بتحديث الإخراج، وتغيير إشارات الإخراج وفقًا لذلك.يعمل هذا التسلسل بشكل مستمر في حلقة، مما يسمح للـ PLC بالاستجابة بسرعة للتغييرات.يوضح الشكل هذه الحلقة المغلقة من القراءة والمعالجة والتحديث.تضمن هذه العملية القائمة على الدورة التحكم المستقر والوقت في أنظمة الأتمتة الصناعية.

مكونات نظام PLC

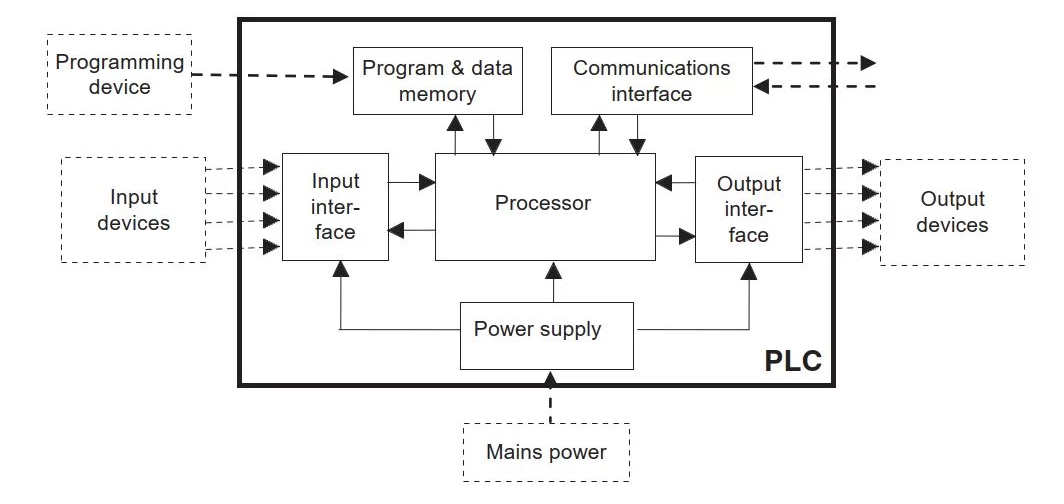

الشكل 3. المكونات الرئيسية لنظام PLC

• وحدة المعالجة المركزية (وحدة المعالجة المركزية)

وحدة المعالجة المركزية هي جوهر PLC وهي مسؤولة عن معالجة تعليمات التحكم.فهو يدير التنفيذ المنطقي والتنسيق الداخلي وتشغيل وحدة التحكم بشكل عام.تضمن وحدة المعالجة المركزية سلوكًا ثابتًا وحتميًا أثناء مهام التشغيل الآلي.

• مصدر الطاقة

يقوم مصدر الطاقة بتحويل الطاقة الكهربائية الواردة إلى الفولتية المنظمة التي يتطلبها PLC.يوفر طاقة مستقرة لجميع الوحدات الداخلية ويحمي النظام من تقلبات الجهد.يعد توصيل الطاقة الموثوق به أمرًا ضروريًا للتشغيل المستمر.

• وحدات الإدخال

تستقبل وحدات الإدخال الإشارات من الأجهزة الخارجية وتحولها إلى نموذج يمكن لـ PLC التعرف عليه.أنها توفر العزل الكهربائي وتكييف الإشارة لحماية الدوائر الداخلية.تعمل هذه الوحدات كواجهة بين العملية الفعلية ووحدة التحكم.

• وحدات الإخراج

ترسل وحدات الإخراج إشارات التحكم من PLC إلى الأجهزة الخارجية.يقومون بترجمة قرارات الرقابة الداخلية إلى إشارات كهربائية مناسبة للمعدات الميدانية.يضمن التعامل السليم مع المخرجات إجراءات تحكم دقيقة وآمنة.

• الذاكرة (البرنامج والبيانات)

تقوم ذاكرة PLC بتخزين برامج التحكم وبيانات النظام المطلوبة للتشغيل.ويحتفظ بمعلومات التكوين والقيم التشغيلية أثناء وقت التشغيل.تضمن الذاكرة قدرة PLC على تنفيذ المنطق بشكل متسق عبر الدورات.

• واجهات الاتصالات

تسمح واجهات الاتصال لـ PLC بتبادل البيانات مع الأنظمة الخارجية.وهي تدعم التكامل مع وحدات التحكم وأنظمة المراقبة وأجهزة البرمجة الأخرى.تتيح هذه الواجهات التشغيل الآلي المنسق عبر الأنظمة الأكبر حجمًا.

أنواع الشركات المحدودة العامة

PLCs المدمجة

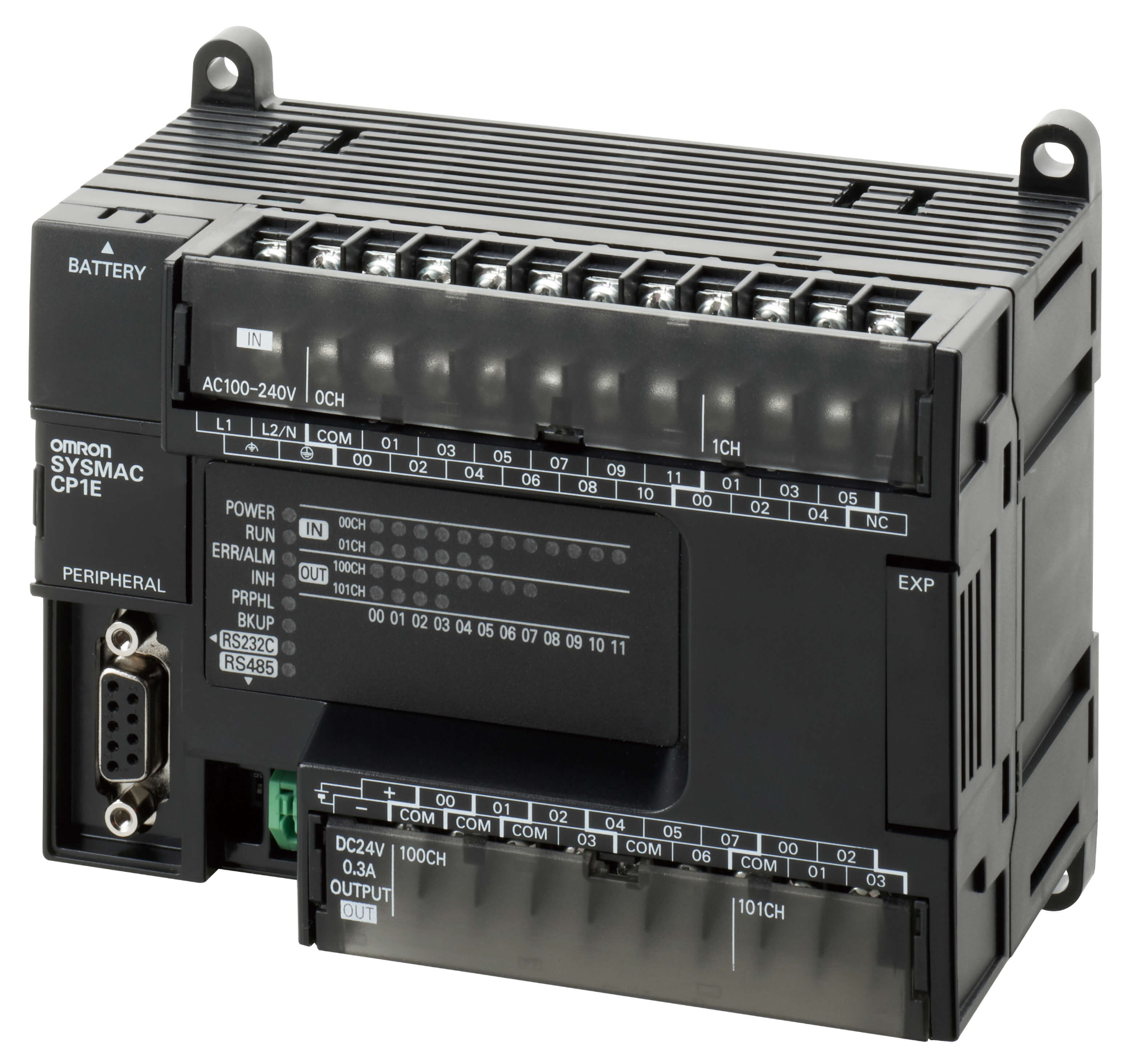

الشكل 4. PLC المضغوط

إن PLC المدمج عبارة عن وحدة تحكم قائمة بذاتها ذات مدخلات ومخرجات ووظائف معالجة ثابتة في وحدة واحدة.إنه مصمم لمهام الأتمتة الصغيرة حيث تكون المساحة والتكلفة محدودة.يوضح الشكل كيفية دمج جميع وظائف التحكم في مبيت واحد.تتميز أجهزة PLC المدمجة بسهولة التركيب وتتطلب الحد الأدنى من الأسلاك.يتم استخدامها بشكل شائع في لوحات التحكم البسيطة والآلات المستقلة.تصميمها الثابت يجعلها مناسبة للتطبيقات ذات المتطلبات الثابتة والمحددة جيدًا.توفر أجهزة PLC المدمجة تحكمًا موثوقًا به دون الحاجة إلى توسيع النظام.

وحدات التحكم المنطقية القابلة للبرمجة (PLCs) المعيارية

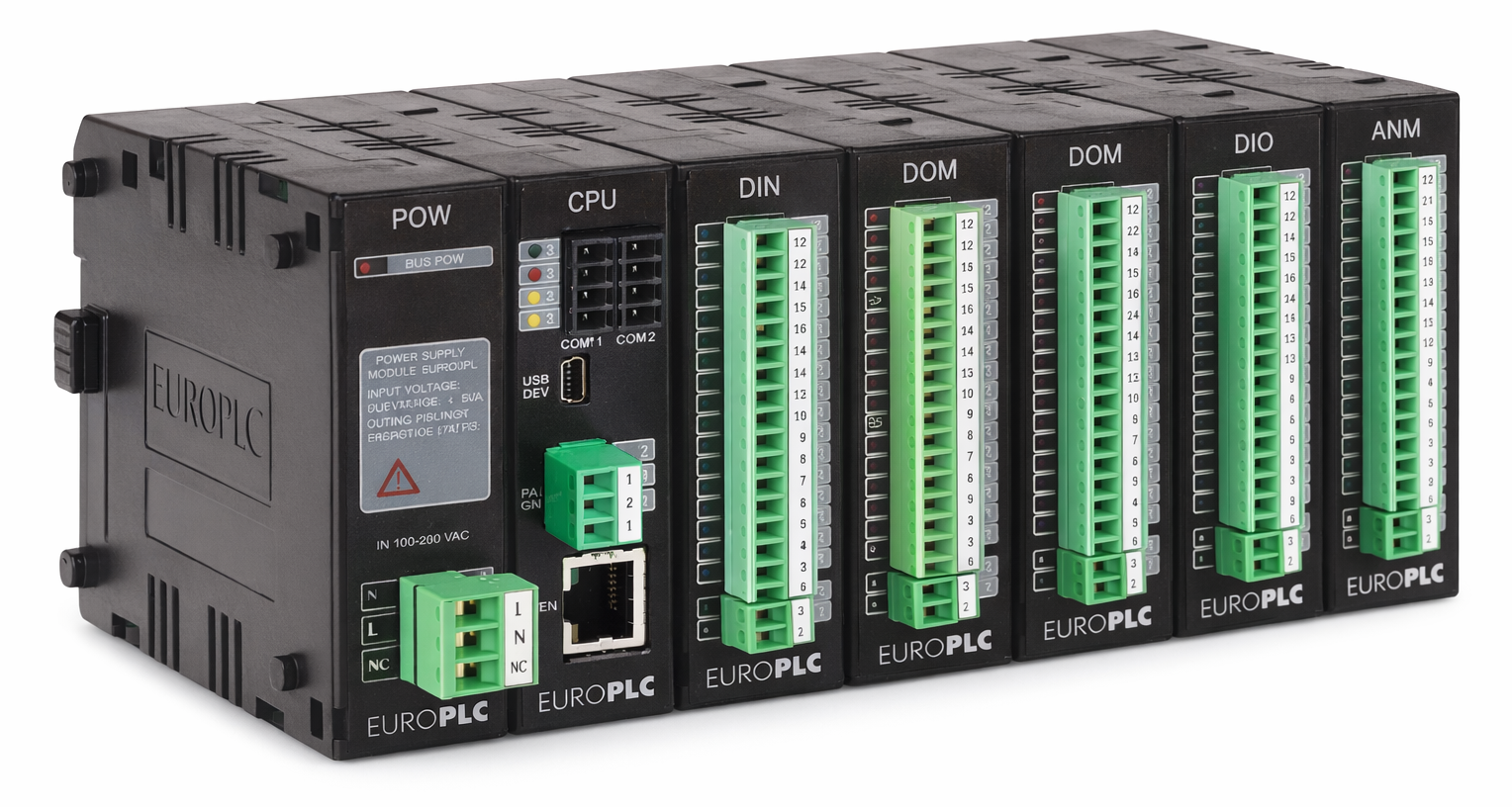

الشكل 5. وحدات PLC

يتكون PLC المعياري من وحدات منفصلة متصلة بوحدة تحكم مركزية.تؤدي كل وحدة وظيفة محددة، مثل المعالجة أو التعامل مع الإشارة.يوضح الشكل كيفية ترتيب الوحدات جنبًا إلى جنب لتكوين نظام كامل.تسمح وحدات PLC المعيارية بإضافة أو إزالة الوحدات مع تغير متطلبات النظام.هذه المرونة تجعلها مناسبة لأنظمة الأتمتة المتوسطة والكبيرة.يمكن إجراء التوسيع دون استبدال وحدة التحكم بأكملها.تدعم وحدات PLC المعيارية حلول التحكم القابلة للتطوير والتكيف.

PLCs المثبتة على الرف

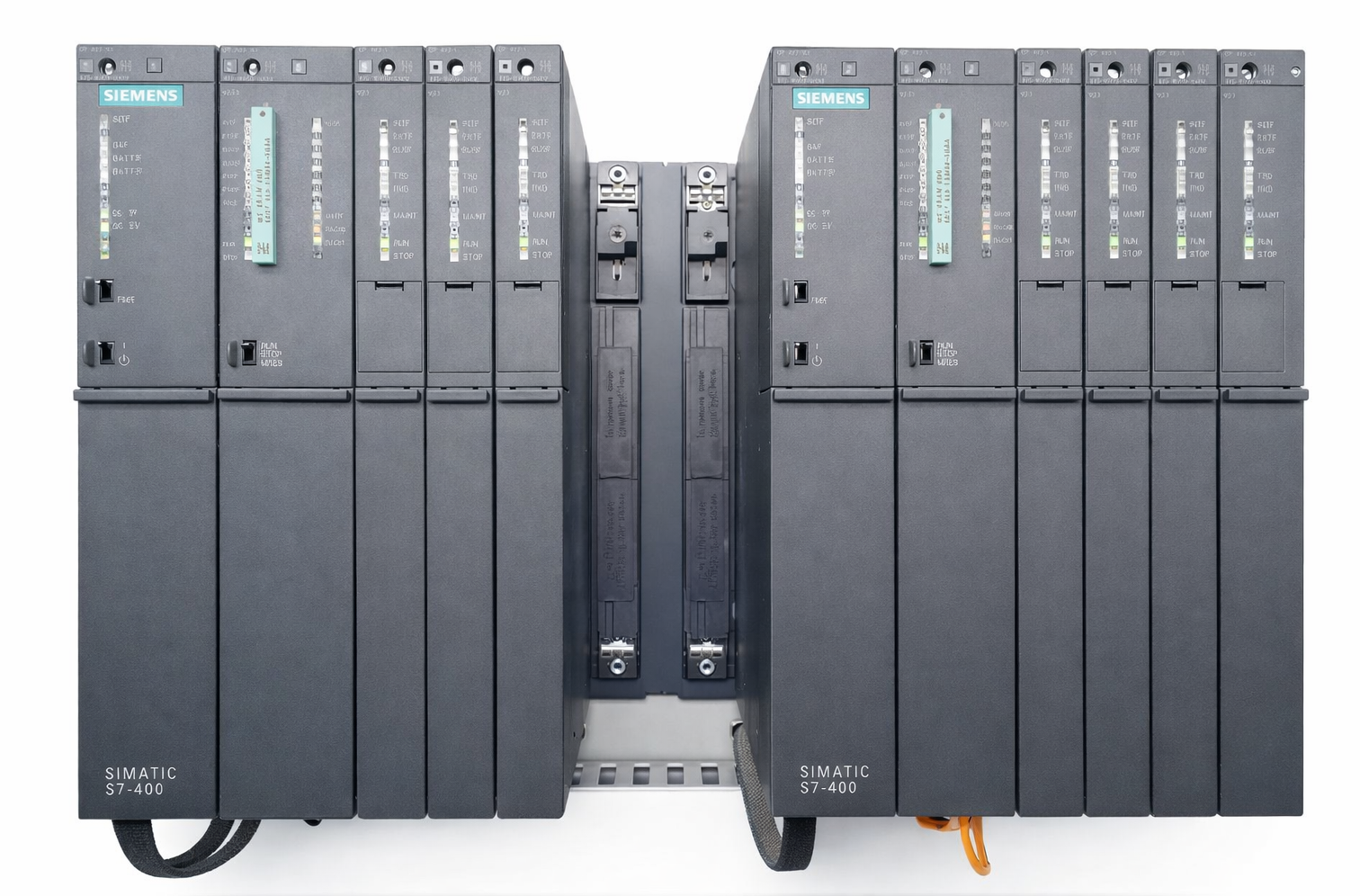

الشكل 6. PLC المثبت على الرف

إن PLC المثبت على حامل عبارة عن وحدة تحكم عالية السعة مصممة لأنظمة التحكم الكبيرة.يستخدم رفًا مخصصًا لحمل وحدات وظيفية متعددة في هيكل منظم.يوضح الشكل الوحدات المثبتة في لوحة الكترونية معززة مشتركة داخل الحامل.تدعم أجهزة PLC المثبتة على الحامل أعدادًا كبيرة من الإشارات والتكوينات المعقدة.لقد تم تصميمها للأنظمة التي تتطلب موثوقية عالية وتشغيلًا طويل الأمد.يتيح هذا الهيكل سهولة الصيانة واستبدال الوحدة.إن PLCs المثبتة على حامل مناسبة لبيئات التشغيل الآلي المتطلبة.

PLCs للسلامة

الشكل 7. السلامة PLC

إن PLC للسلامة عبارة عن وحدة تحكم متخصصة مصممة للتعامل مع وظائف التحكم المتعلقة بالسلامة.إنه يعمل بشكل منفصل عن منطق التحكم القياسي لضمان التشغيل الآمن الموثوق.يسلط الشكل الضوء على وحدات السلامة والوصلات المخصصة المستخدمة لمهام الحماية.تقوم PLCs الآمنة بمراقبة الإشارات والحفاظ على حالة النظام الآمنة عند حدوث ظروف غير طبيعية.لقد تم تصميمها بميزات التكرار واكتشاف الأخطاء.تضمن PLCs الخاصة بالسلامة استجابات يمكن التحكم فيها ويمكن التنبؤ بها في الأنظمة الحيوية للسلامة.

لغات برمجة PLC

منطق السلم (LD)

Ladder Logic (LD) هي لغة برمجة PLC رسومية تم تصميمها على غرار دوائر التحكم التقليدية في التتابع.وهو يمثل منطق التحكم باستخدام درجات مرتبة بين قضبان عمودية، على غرار مخططات السلم الكهربائي.تُستخدم جهات الاتصال والملفات للتعبير عن الظروف المنطقية وإجراءات التحكم بطريقة مرئية.هذا الهيكل يجعل من السهل التعرف على علاقات التحكم ومتابعتها.يُظهر منطق السلم بوضوح كيفية دمج الشروط المنطقية لتكوين قرارات التحكم.بسبب تصميمه المألوف، فمن السهل قراءته حتى بالنسبة للمبتدئين.يستخدم LD على نطاق واسع لإنشاء منطق تحكم PLC واضح وقابل للصيانة.

مخطط كتلة الوظيفة (FBD)

مخطط كتلة الوظائف (FBD) هو لغة برمجة PLC قائمة على الكتلة تستخدم لتمثيل وظائف التحكم بشكل مرئي.ينظم منطق التحكم في كتل وظيفية متصلة بخطوط الإشارة.تقوم كل كتلة بتنفيذ عملية محددة مثل المعالجة المنطقية أو المقارنة أو معالجة الإشارة.تُظهر الاتصالات بين الكتل كيفية تدفق البيانات عبر منطق التحكم.يساعد هذا الهيكل المرئي على تبسيط علاقات التحكم المعقدة.يعتبر FBD مناسبًا تمامًا لتمثيل وظائف التحكم المنطقية والمستمرة.فهو يوفر طريقة واضحة ومنظمة لبناء برامج PLC.

نص منظم (ST)

النص المنظم (ST) هو لغة برمجة PLC عالية المستوى تعتمد على النصوص.ويصف منطق التحكم باستخدام عبارات قابلة للقراءة مرتبة بتنسيق منظم.يسمح هذا النهج بالتعبير بوضوح عن الشروط والحسابات المعقدة.يكون النص المنظم مفيدًا عندما يتطلب منطق التحكم تعبيرات رياضية أو منطقية دقيقة.يساعد التنسيق المكتوب على تنظيم المنطق بترتيب نظيف ومنطقي.ويشيع استخدامه في تطبيقات التحكم المتقدمة والمعتمدة على البيانات.

قائمة التعليمات (ايل)

قائمة التعليمات (IL) هي لغة برمجة PLC منخفضة المستوى تعتمد على أوامر نصية قصيرة.إنه يمثل منطق التحكم كسلسلة من التعليمات التي يتم تنفيذها بترتيب محدد.تقوم كل تعليمات بتنفيذ عملية محددة على بيانات التحكم.هذا التنسيق مضغوط ومتوافق بشكل وثيق مع كيفية معالجة تعليمات التحكم داخليًا.توفر IL طريقة مباشرة ومنظمة للتعبير عن منطق التحكم الأساسي.فهو يساعد على توضيح تدفق عمليات التحكم الفردية.تركز قوائم التعليمات على التمثيل المنطقي الموجز والمنظم.

مخطط الوظائف التسلسلي (SFC)

مخطط الوظائف التسلسلي (SFC) هو لغة برمجة PLC تستخدم لتنظيم منطق التحكم في خطوات متسلسلة.إنه يمثل العمليات كسلسلة من المراحل المحددة المرتبطة بالانتقالات.تحدد كل خطوة حالة تشغيل محددة ضمن تسلسل التحكم.تشير الانتقالات إلى الشروط المطلوبة للانتقال من خطوة إلى أخرى.هذا الهيكل يجعل من السهل فهم تدفق العملية بشكل عام.يعد SFC مثاليًا لتنظيم تسلسلات التحكم متعددة الخطوات.فهو يساعد على تبسيط هيكل منطق التحكم في العمليات المعقدة.

أجهزة الإدخال والإخراج PLC

الشكل 8. أجهزة الإدخال والإخراج PLC

أجهزة الإدخال والإخراج PLC هي مكونات خارجية تربط وحدة التحكم بالعملية المادية.ترسل أجهزة الإدخال إشارات من الحقل إلى PLC، بينما تستقبل أجهزة الإخراج إشارات التحكم من PLC.كما هو موضح في الشكل، تشتمل أجهزة الإدخال على أجهزة استشعار ومفاتيح تكتشف الظروف المادية.تشتمل أجهزة الإخراج على المحركات والمؤشرات والمحركات التي تقوم بالإجراءات.يوضح الرسم التخطيطي كيفية توجيه الإشارات الميدانية بين الأجهزة ووحدة التحكم.يسمح هذا التفاعل لـ PLC بمراقبة العملية والتأثير عليها.تشكل أجهزة الإدخال والإخراج رابط الاتصال بين منطق التشغيل الآلي والمعدات.

مزايا استخدام PLCs

توفر الشركات PLC العديد من المزايا الرئيسية التي تجعلها مثالية للأتمتة الصناعية.

• موثوقية عالية وتشغيل مستقر في البيئات القاسية

• منطق تحكم مرن يمكن تعديله من خلال البرامج

• انخفاض الأسلاك مقارنة بأنظمة التحكم المعتمدة على المرحل

• استكشاف الأخطاء وإصلاحها بشكل أسرع من خلال ميزات التشخيص

• سهولة التوسع لدعم توسيع النظام

تطبيقات PLCs

1. خطوط التصنيع والتجميع

تتحكم PLCs في الناقلات والآلات ومحطات العمل الآلية.إنها تضمن التشغيل المتزامن وإخراج الإنتاج المتسق.موثوقيتها تدعم عمليات التصنيع المستمرة.

2. الصناعات العملية

في محطات المعالجة، تقوم PLCs بإدارة المتغيرات مثل المستوى والتدفق ودرجة الحرارة.أنها تساعد في الحفاظ على ظروف التشغيل المستقرة.يعمل هذا التحكم على تحسين اتساق المنتج وسلامة العملية.

3. أنظمة أتمتة البناء

يتم استخدام PLCs للتحكم في أنظمة الإضاءة والتهوية والوصول.أنها تمكن من المراقبة المركزية لعمليات البناء.وهذا يحسن كفاءة الطاقة وتنسيق النظام.

4. أنظمة الطاقة والمرافق

تقوم PLCs بمراقبة المعدات الكهربائية ومعدات المرافق والتحكم فيها.إنها تدعم التشغيل الموثوق للمحطات الفرعية ومرافق المعالجة.استجابتهم السريعة تعمل على تحسين استقرار النظام.

5. النقل والبنية التحتية

تدير PLCs أنظمة الإشارات والمراقبة والأنظمة المساعدة.أنها تساعد في الحفاظ على عملية آمنة ويمكن التنبؤ بها.وهذا يدعم موثوقية البنية التحتية على نطاق واسع.

PLC مقابل SCADA مقابل DCS

المعلمة	بلك	سكادا	DCS
الدور الأساسي	السيطرة المباشرة	المراقبة والإشراف	التحكم في العمليات الموزعة
مستوى النظام	على المستوى الميداني	المستوى الإشرافي	مستوى العملية
تنفيذ التحكم	نعم	لا	نعم
هندسة النظام	مركزية	المراقبة المركزية	وزعت
نطاق التحكم النموذجي	الآلة أو الخلية	عرض النبات بأكمله	وحدات العملية
التعامل مع البيانات	بيانات التحكم	بيانات واسعة النطاق	التحكم والبيانات
واجهة المستخدم	الحد الأدنى	واجهة المستخدم الرسومية	واجهة التحكم في واجهة المستخدم (HMI) المتكاملة
تعقيد النظام	منخفضة إلى متوسطة	متوسط	عالية
الاعتماد على الشبكة	منخفض	عالية	عالية
دعم التكرار	محدودة	القائم على البرمجيات	مدمج
طريقة التوسع	وحدات الإدخال/الإخراج	تحجيم البرمجيات	العقد الموزعة
التركيز على التكوين	التحكم المنطقي	التصور	تنسيق العملية
التركيز على الصيانة	منطق الأجهزة	البرامج والبيانات	على مستوى النظام
دور التكامل	عقدة التحكم	الطبقة الإشرافية	نظام التحكم الأساسي

الاستنتاج

تعمل PLCs من خلال قراءة المدخلات بشكل مستمر ومعالجة المنطق وتحديث المخرجات للتحكم في الآلات بدقة وثبات.تتيح لك بنية الأجهزة وأنواع وحدات التحكم المرنة ولغات البرمجة القياسية تصميم أنظمة لمهام الأتمتة الصغيرة والكبيرة.من خلال ربط أجهزة الاستشعار والمحركات للتحكم في المنطق، تمنحك PLCs تحكمًا مباشرًا في العمليات.إن موثوقيتها ومرونتها واستخدامها على نطاق واسع عبر الصناعات تجعلها تقنية أساسية في الأتمتة الصناعية.
