قاطع الدائرة الحالية المتبقية (RCCB): مبدأ العمل والأنواع والأسلاك والمقارنة

في هذه المقالة، ستتعرف على ماهية RCCB، وكيف تعمل، والأجزاء الرئيسية بداخلها التي تجعل الحماية ممكنة.ستفهم أيضًا تقييماتها وأنواعها المختلفة وأفكار الأسلاك الأساسية وكيفية مقارنتها بالقواطع الأخرى.كما يتم تناول الاستخدامات العملية في المنازل والمساحات التجارية والمصانع والمناطق المعرضة للرطوبة حتى تتمكن من رؤية أهميتها بوضوح.

كتالوج

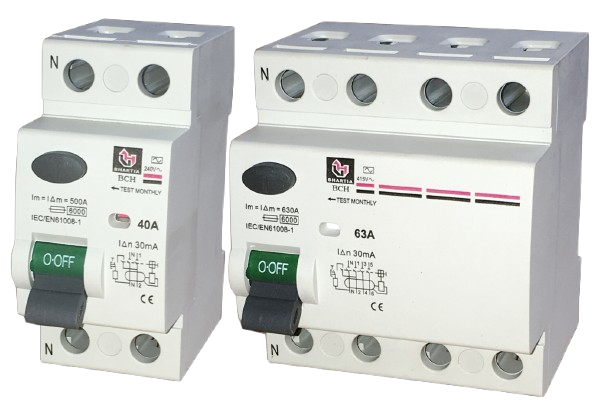

الشكل 1. قاطع دائرة التيار المتبقي (RCCB)

ما هو قواطع الدائرة الحالية المتبقية؟

قاطع دائرة التيار المتبقي (RCCB) هو جهاز أمان كهربائي يستخدم لحمايتك من الصدمات الكهربائية ومنع الحريق الناتج عن تسرب التيار.يقوم باستمرار بفحص التيار المتدفق عبر الأسلاك الحية والمحايدة ويغلق الطاقة عند اكتشاف اختلاف غير آمن.مصطلح التيار المتبقي يعني الكمية الصغيرة من التيار الكهربائي التي تفلت من مسار الدائرة العادية بسبب عيوب العزل أو الاتصال العرضي.يتم تركيب RCCB بشكل شائع في المنازل والمكاتب والألواح الصناعية لتحسين السلامة الكهربائية.والغرض الرئيسي منه هو قطع التيار الكهربائي بسرعة قبل حدوث الضرر أو الضرر.

مبدأ عمل RCCB

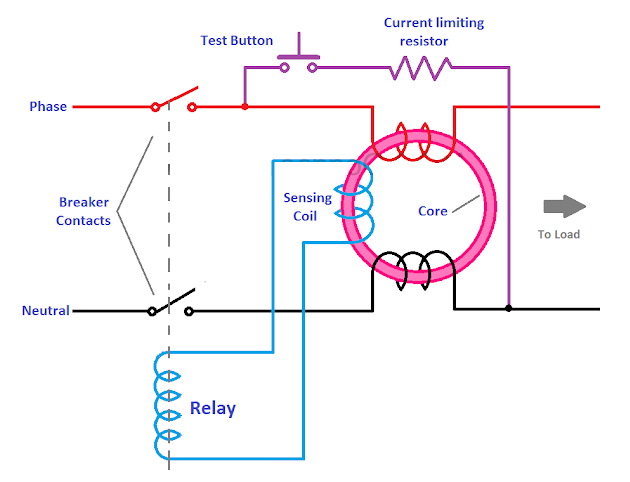

الشكل 2. مبدأ العمل من RCCB

يعمل RCCB من خلال مراقبة توازن التيار بين الطور والموصلات المحايدة.في الظروف العادية، يكون التيار الداخل عبر سلك الطور مساويًا للتيار العائد عبر السلك المحايد.إذا لمس شخص ما جزءًا حيًا أو ظهر مسار تسرب، فإن بعض التيار يتدفق إلى الأرض، مما يؤدي إلى خلل في التوازن.تكتشف آلية الاستشعار داخل RCCB هذا الاختلاف على الفور وتقوم بتنشيط نظام التعثر.بمجرد أن يتجاوز عدم التوازن مستوى الحساسية المحدد، يقوم القاطع بفصل الدائرة خلال أجزاء من الثانية.تقلل هذه الاستجابة السريعة من خطر حدوث صدمة كهربائية وحرائق كهربائية.

بناء RCCB

تم تصميم RCCB بالعديد من المكونات الداخلية التي تعمل معًا لاكتشاف التسرب ومقاطعة الطاقة بأمان.يتم ترتيب هذه الأجزاء بشكل مضغوط داخل حاوية عازلة مصبوبة لضمان المتانة والحماية.

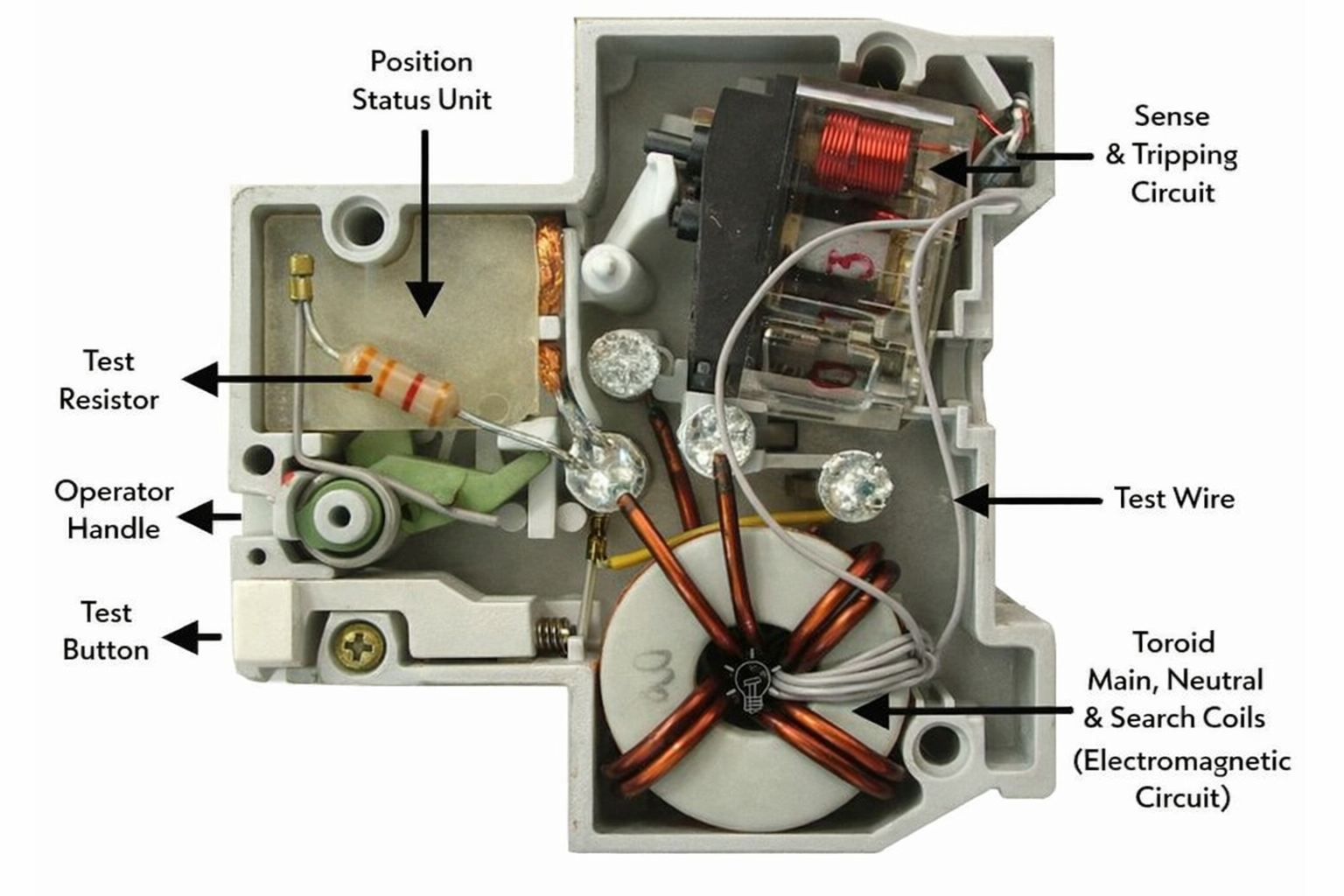

الشكل 3. البناء الداخلي لل RCCB

• الأساسية (الأساسية حلقية)

القلب عبارة عن حلقة مغناطيسية دائرية مصنوعة من مادة عالية النفاذية.إنه بمثابة وسيلة الاستشعار الرئيسية حيث تمر الموصلات الطورية والمحايدة.يساعد هذا القلب على اكتشاف عدم التوازن المغناطيسي عند حدوث تسرب للتيار.

• لفائف الاستشعار

يتم لف ملف الاستشعار حول القلب الحلقي وهو مسؤول عن اكتشاف التغيرات في التدفق المغناطيسي.عندما يظهر عدم التوازن، فإنه يولد إشارة كهربائية صغيرة.يتم بعد ذلك استخدام هذه الإشارة لتشغيل آلية التعثر.

• آلية التتابع / التعثر

يستقبل المرحل الإشارة من ملف الاستشعار ويفتح ميكانيكيًا جهات اتصال الدائرة.وهي مصممة للاستجابة السريعة لضمان قطع الاتصال الفوري.يمنع هذا المكون التعرض لفترات طويلة لتسرب التيار الخطير.

• زر الاختبار

زر الاختبار عبارة عن ميزة أمان يدوية موجودة على اللوحة الأمامية.يؤدي الضغط عليه إلى إنشاء تيار تسرب اصطناعي صغير للتحقق مما إذا كان RCCB يعمل بشكل صحيح.فهو يساعد على التحقق من أن نظام الحماية يعمل بشكل صحيح.

• مقبض المشغل

يسمح مقبض المشغل بالتبديل اليدوي لـ RCCB ON أو OFF.كما أنه يعيد ضبط الكسارة بعد حدث الرحلة.يوفر هذا المقبض التحكم ومؤشر الحالة المرئية.

تقييمات ومواصفات RCCB

المعلمة	المواصفات
التصنيف الحالي (في)	16 أ، 25 أ، 40 أ، 63 أ
الحساسية / التصنيف الحالي المتبقي (IΔn)	10 مللي أمبير، 30 مللي أمبير، 100 مللي أمبير، 300 مللي أمبير
الجهد المقنن	230 فولت / 240 فولت (أحادية الطور)، 400 فولت / 415 فولت (ثلاث مراحل)
التردد	50 هرتز / 60 هرتز
عدد البولنديين	2 القطب، 4 القطب
كسر القدرة	6 كيلو أمبير – 10 كيلو أمبير
وقت التشغيل	≥ 30 مللي ثانية
جهد العزل (Ui)	500 فولت
دفعة تحمل الجهد	4 كيلو فولت
الحياة الميكانيكية	10.000 عملية
الحياة الكهربائية	5000 عملية
درجة الحماية	IP20 / IP40
نوع التركيب	دين السكك الحديدية
الامتثال للمعايير	إيك 61008-1
درجة حرارة التشغيل المحيطة	-5 درجة مئوية إلى +40 درجة مئوية

أنواع قواطع الدائرة الحالية المتبقية

اكتب ايه سي RCCB

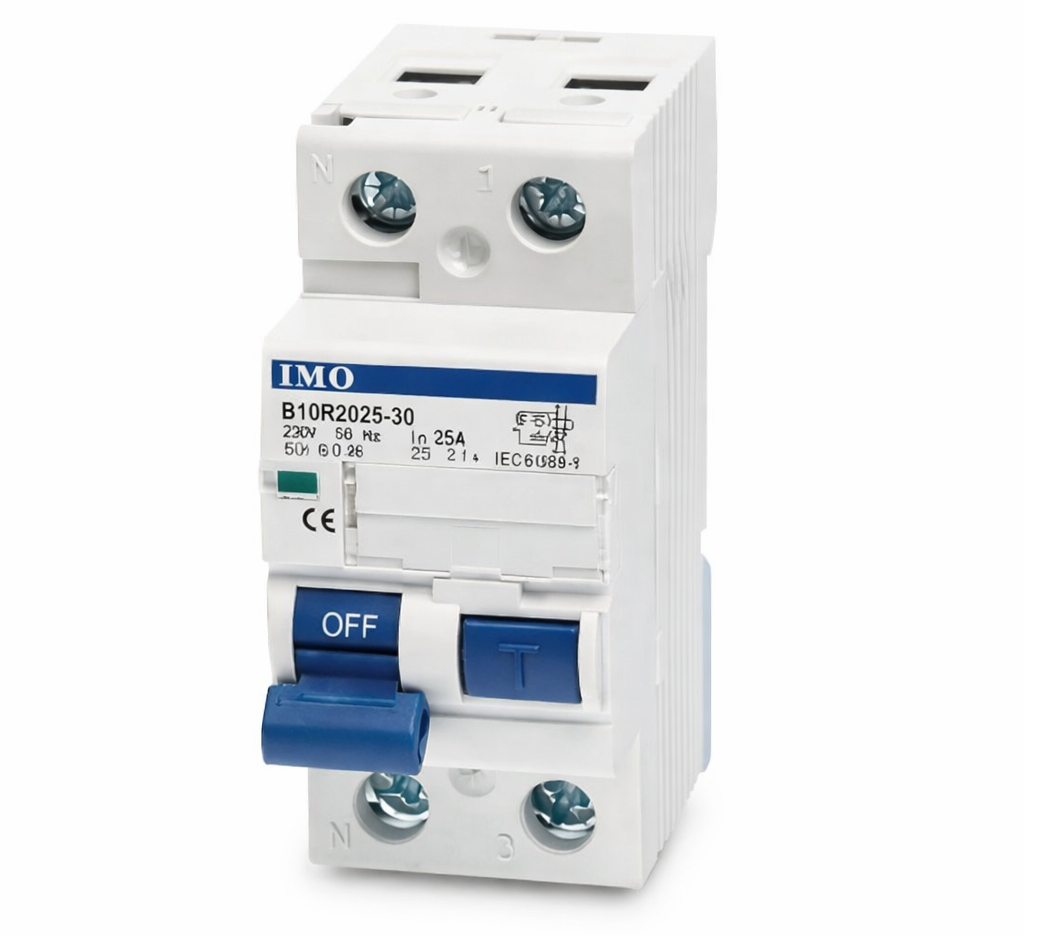

الشكل 4. اكتب AC RCCB

النوع AC RCCB هو جهاز حماية مصمم لاكتشاف تسرب التيار المتردد النقي (AC) فقط.إنه يعمل عندما يتدفق تيار عطل التيار المتردد الجيبي إلى الأرض بسبب فشل العزل أو الاتصال العرضي.في الشكل، يظهر الجهاز متصلاً بالأحمال السكنية القياسية حيث يتم استخدام أجهزة التيار المتردد الأساسية فقط.يتم تركيب هذا النوع بشكل شائع في دوائر الإضاءة والمراوح وأنظمة الأسلاك المنزلية البسيطة.يتفاعل بسرعة مع تسرب التيار المتردد المفاجئ ويفصل مصدر الإمداد خلال أجزاء من الثانية.تعد أجهزة RCCB من النوع AC مناسبة للبيئات التي لا توجد فيها محولات إلكترونية أو معدات إنتاج التيار المستمر.ونظرًا لقدرته على الكشف المركز، فإنه يوفر أمانًا فعالاً من حيث التكلفة ويمكن الاعتماد عليه للتركيبات الكهربائية الأساسية.

اكتب RCCB

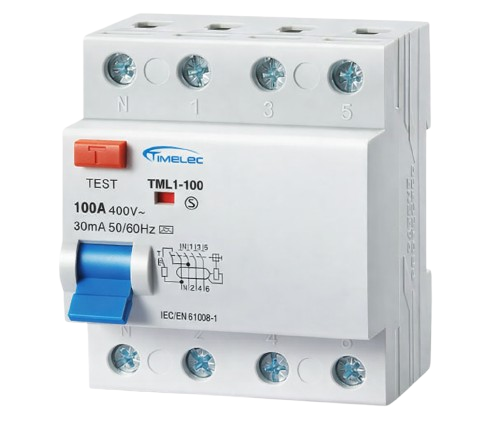

الشكل 5. اكتب RCCB

النوع A RCCB هو قاطع أمان يمكنه اكتشاف تسرب التيار المتردد النقي وتسرب التيار المباشر النابض (DC).إنه مصمم للدوائر التي تتضمن أجهزة إلكترونية قد تولد مكونات تيار مستمر صغيرة.في الشكل، يتم توصيل RCCB بالأحمال المنزلية والمكتبية المختلطة مثل الغسالات وأجهزة الكمبيوتر وأنظمة الإضاءة LED.يعمل هذا النوع على تحسين الحماية عندما يتعلق الأمر بالإلكترونيات الحديثة لأنه يستشعر أشكال موجية غير منتظمة للتيار.تستجيب RCCBs من النوع A بسرعة لأخطاء التسرب دون أن تتأثر بالضوضاء الكهربائية الطفيفة.يتم استخدامها على نطاق واسع في اللوحات السكنية والتجارية حيث توجد محركات متغيرة السرعة أو تبديل مصادر الطاقة.إن قدرته على الكشف الأوسع تجعله أكثر تنوعًا من نماذج التيار المتردد فقط في الأنظمة الكهربائية الحديثة.

النوع ب RCCB

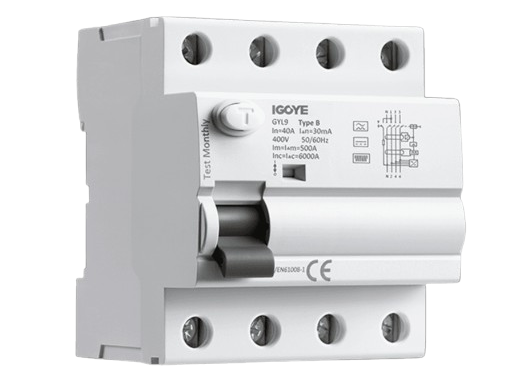

الشكل 6. النوع B RCCB

يعد RCCB من النوع B جهازًا متقدمًا للتيار المتبقي قادرًا على اكتشاف التيار المتردد والتيار المستمر النابض والتيار المستمر السلس وتيارات التسرب عالية التردد.تم تصميمه للأنظمة الكهربائية المعقدة التي تتضمن العاكسات، ومحركات التردد المتغير، ومحطات شحن السيارات الكهربائية.في الشكل، يظهر RCCB في تكوين متعدد المراحل متصل بمعدات صناعية وعالية التقنية.يحافظ هذا النوع على التعثر الموثوق به حتى عندما تكون تيارات التسرب غير خطية أو مستمرة.تُستخدم مركبات RCCB من النوع B بشكل شائع في أنظمة الطاقة الشمسية والمرافق الطبية والبنية التحتية للمركبات الكهربائية.إنها توفر أمانًا عالي المستوى في التطبيقات التي تكون فيها المحولات الإلكترونية ومكونات التيار المستمر مهمة.نظرًا لنطاق الكشف الواسع الخاص به، فإنه يعتبر تصنيف RCCB الأكثر شمولاً للتركيبات المتقدمة.

مخطط الأسلاك والتركيب RCCB

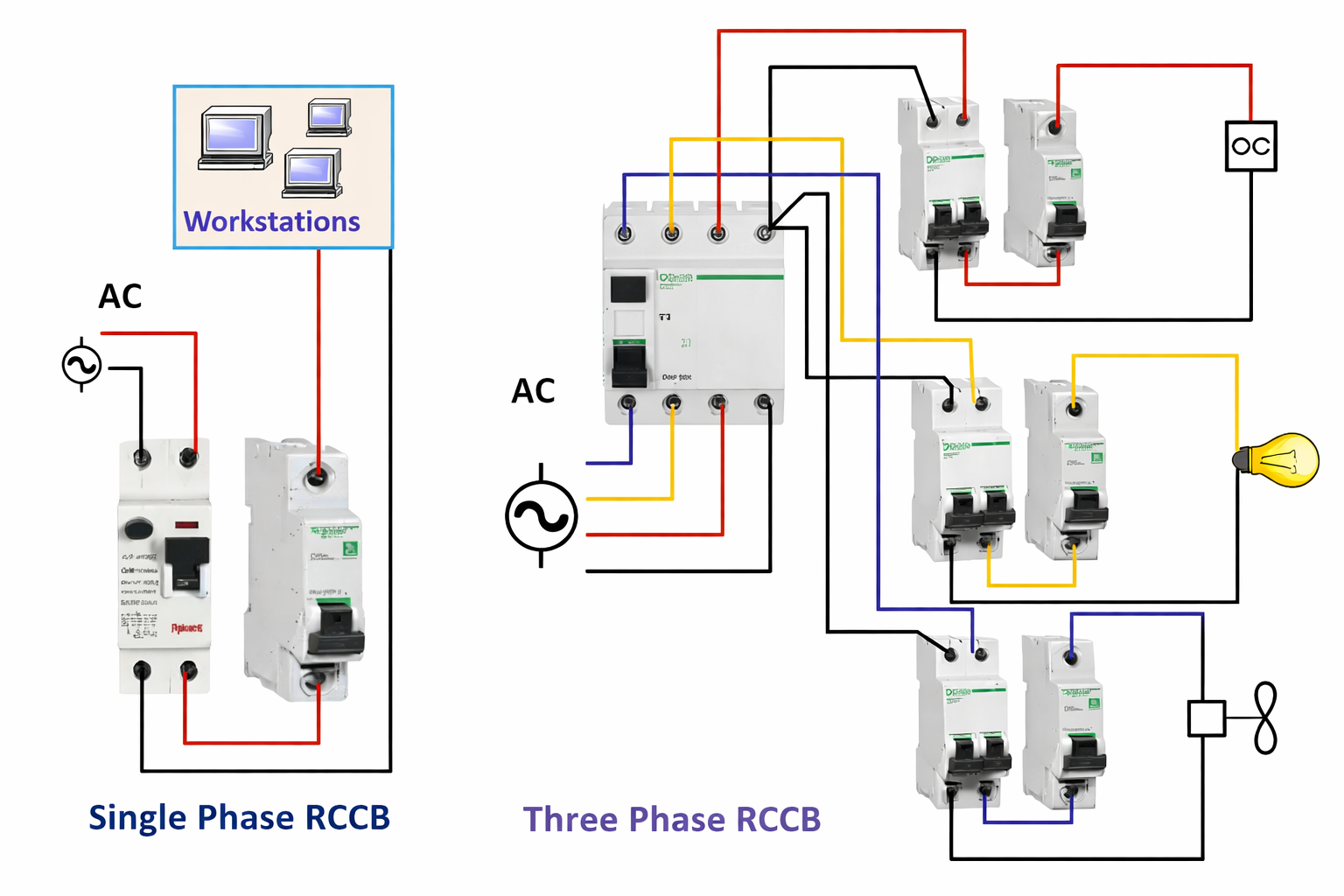

الشكل 7. مخطط الأسلاك والتركيب RCCB

توضح مخططات توصيلات RCCB كيفية توصيل الجهاز خارجيًا لضمان التشغيل الآمن.يوضح الشكل اتصالات RCCB أحادية الطور وثلاثية الطور، حيث تمر موصلات الطور والموصلات المحايدة عبر أطراف الجهاز قبل الوصول إلى الحمل.يعد الاتجاه النهائي الصحيح أمرًا مهمًا لأن الرجوع للخلف بشكل مباشر ومحايد يمكن أن يتسبب في سلوك تعثر غير مناسب.

في الأنظمة أحادية الطور، يتم استخدام قطبين، بينما تتطلب الأنظمة ثلاثية الطور عادةً أربعة أقطاب بما في ذلك المحايد.يسلط الرسم البياني أيضًا الضوء على توزيع الدوائر على الأحمال المختلفة بعد RCCB.تضمن الأسلاك المناسبة الكشف الدقيق عن التسرب وتمنع الرحلات الخاطئة.تعمل مخططات التثبيت هذه كدليل مرئي لإعداد لوحة كهربائية آمنة وموحدة.

RCCB مقابل MCB مقابل ELCB

غالبًا ما تتم مقارنة هذه الأجهزة لأنها كلها حماية للدائرة الأدوات الموجودة في اللوحات الكهربائية.ومع ذلك، فإنها تحمي ضد أنواع مختلفة من الأعطال الكهربائية.

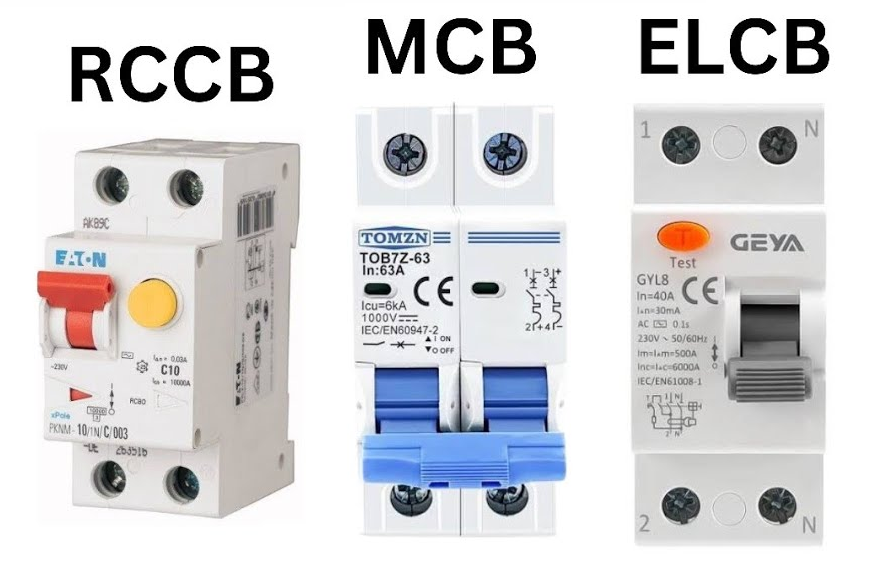

الشكل 8. RCCB مقابل MCB مقابل ELCB

المعلمة	RCCB	MCB	إلكب
الوظيفة الرئيسية	رحلات على تيار التسرب عادة 10-300 مللي أمبير	الرحلات على التيار الزائد عادة 6-63 أ	الرحلات على الأرض الجهد عادة 40-60 فولت
عتبة الحماية من الصدمات الكهربائية	مستوى الحماية الشخصية المشترك 30 مللي أمبير	لا يوجد حد محدد لرحلة الصدمة	نطاق رحلة الصدمة النموذجية 50 مللي أمبير – 300 مللي أمبير
نطاق الرحلة الزائد	غير مصنف للتيار الزائد	رحلة حرارية تقريبًا.1.13–1.45 × بوصة	غير مصنف للتيار الزائد
نطاق رحلة الدائرة القصيرة	لا توجد رحلة ماس كهربائى مغناطيسي	رحلة مغناطيسية تقريبًا.5-10 × بوصة	لا توجد رحلة ماس كهربائى مغناطيسي
نوع الكشف عن الخطأ	عدم التوازن الحالي بين المرحلة والمحايدة	الخط الزائد الحالي أعلى من القيمة المقدرة	ارتفاع الجهد بين الأرض والمحايد
جهد التشغيل	230 فولت / 400 فولت تيار متردد	230 فولت / 400 فولت تيار متردد	230 فولت تيار متردد
مستويات الحساسية النموذجية	10 مللي أمبير، 30 مللي أمبير، 100 مللي أمبير، 300 مللي أمبير	لم يتم التعبير عنها في مللي أمبير	30 مللي أمبير – 300 مللي أمبير
وقت الاستجابة	≥ 30 مللي ثانية عند 30 مللي أمبير	100-500 مللي ثانية حسب الخطأ	100-300 مللي ثانية بشكل نموذجي
النطاق الحالي المقدر	16 أ – 100 أ	1 أ – 125 أ	16 أ – 63 أ
التردد	50 / 60 هرتز	50 / 60 هرتز	50 / 60 هرتز
مطلوب موصلات الأسلاك	المرحلة + محايدة	المرحلة فقط (محايدة اختيارية في DP)	المرحلة + الأرض
المرجع القياسي	إيك 61008-1	إيك 60898-1	IEC 61008 / أقدم IEC 1008
الحياة الميكانيكية	10.000 عملية نموذجية	20.000 عملية نموذجية	8000-10000 عملية
كسر القدرة	6 كيلو أمبير – 10 كيلو أمبير	4.5 كيلو أمبير - 10 كيلو أمبير	3 كيلو أمبير – 6 كيلو أمبير
نقطة التثبيت المشتركة	لوحة التوزيع الرئيسية	خط الدائرة الفرعية	لوحات خطأ الأرض القديمة

RCCB مقابل RCBO

يقارن هذا القسم بين RCCB وRCBO لأن كلاهما من قواطع الأمان الحديثة، لكنهما يوفران مستويات مختلفة من الحماية.

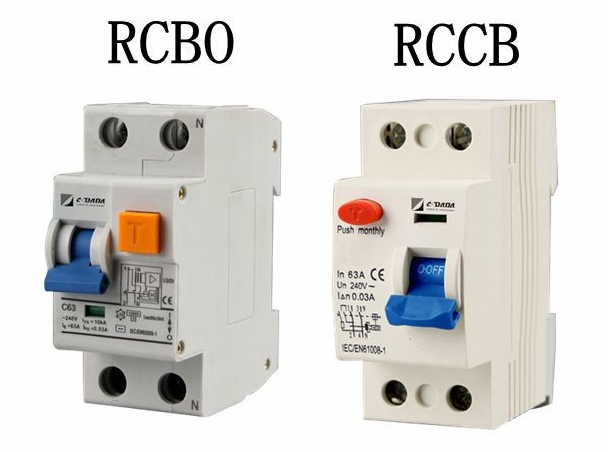

الشكل 9. RCCB مقابل RCBO

الميزات	RCCB	RCBO
الاسم الكامل	المتبقية قواطع الدائرة الحالية	قواطع التيار المتبقية مع التيار الزائد
حساسية رحلة التسرب	10 مللي أمبير، 30 مللي أمبير، 100 مللي أمبير، 300 مللي أمبير	10 مللي أمبير، 30 مللي أمبير، 100 مللي أمبير، 300 مللي أمبير
نطاق الرحلة الزائد	غير مصنف للتيار الزائد	رحلة حرارية تقريبًا.1.13–1.45 × بوصة
نطاق رحلة الدائرة القصيرة	لا يوجد عنصر مغناطيسي للدائرة القصيرة	رحلة مغناطيسية تقريبًا.5-10 × بوصة
النطاق الحالي المقدر	16 أ – 100 أ	6 أ – 63 أ
جهد التشغيل	230 فولت / 400 فولت تيار متردد	230 فولت / 400 فولت تيار متردد
التردد	50 / 60 هرتز	50 / 60 هرتز
عدد البولنديين	2ف، 4ف	1ف+ن، 2ف
عرض الوحدة النموذجي (DIN)	36-72 ملم	18-36 ملم
وقت الاستجابة (التسرب)	≥ 30 مللي ثانية عند 30 مللي أمبير	≥ 30 مللي ثانية عند 30 مللي أمبير
كسر القدرة	6 كيلو أمبير - 10 كيلو أمبير	4.5 كيلو أمبير - 10 كيلو أمبير
المرجع القياسي	إيك 61008-1	إيك 61009-1
الحياة الميكانيكية	10.000 عملية نموذجية	10.000-20.000 عملية نموذجية
نقطة التثبيت النموذجية	لوحة التوزيع الرئيسية	الدائرة الفرعية النهائية
تغطية الحماية	أخطاء التسرب الأرضي فقط	التسرب + التحميل الزائد + ماس كهربائى

تطبيقات قواطع الدائرة الحالية المتبقية

1. المنازل السكنية

يتم تركيب RCCBs في لوحات التوزيع المنزلية لتقليل مخاطر الصدمات الكهربائية الناتجة عن الأسلاك التالفة أو الأجهزة المعيبة.يقومون بمراقبة التسرب في دوائر الإضاءة والمقابس المستخدمة يوميًا.وهذا يضيف طبقة أمان إضافية للاستخدام الكهربائي المنزلي المنتظم.

2. المباني التجارية

تستخدم المساحات التجارية مثل المكاتب ومراكز التسوق والمرافق العامة RCCBs لتحسين السلامة الكهربائية للركاب.أنها تقلل من خطر الحوادث الكهربائية في المناطق ذات حركة المرور العالية.إن قدرتها على التعثر السريع تدعم الامتثال لمعايير السلامة.

3. المنشآت الصناعية

تطبق المصانع وورش العمل الصناعية RCCBs لإدارة مخاطر التسرب حول الآلات والمعدات التي تعمل بمحركات.إنها تساعد في الحفاظ على ظروف عمل أكثر أمانًا عندما تكون الأحمال الكهربائية عالية.وهذا يساهم في تشغيل النظام بشكل أكثر استقرارًا وأمانًا.

4. المناطق الرطبة والخارجية

الأماكن المعرضة للرطوبة، بما في ذلك الحمامات والمطابخ وحمامات السباحة والمنشآت الخارجية، تستخدم عادة مركبات RCCB بسبب ارتفاع احتمالية التسرب.هذه البيئات أكثر عرضة لفشل العزل والاتصال العرضي.توفر RCCBs حماية كهربائية إضافية في مثل هذه الظروف.

خاتمة

تساعد RCCBs في الحفاظ على سلامتك من خلال التحقق المستمر من التدفق الحالي وقطع الطاقة عند ظهور التسرب.تسمح لك مكوناتها الداخلية وتقييماتها المناسبة وأنواعها مثل AC وA وB بمطابقة الجهاز المناسب مع نظامك الكهربائي.إن معرفة الأسلاك الصحيحة والاختلافات بين RCCB وMCB وELCB وRCBO تساعدك على اختيار حماية أفضل.نظرًا لأنها تتفاعل بسرعة وتعمل في العديد من البيئات، تظل RCCBs جزءًا أساسيًا من السلامة الكهربائية اليومية.
