SN74HC00N NAND GATE IC: المواصفات والتطبيقات الموضحة

SN74HC00N هي دائرة متكاملة شهيرة تحتوي على أربعة بوابات مستقلة من NAND ، والتي تستخدم عادة في الإلكترونيات الرقمية.سوف تسير هذه المقالة عبر الميزات والمواصفات والاستخدامات الشائعة لـ SN74HC00N ، مما يجعل من السهل عليك فهم كيفية تطبيق هذا المكون في العديد من المشاريع الإلكترونية.سواء كنت تقوم بتصميم دوائر للاستخدام المنزلي أو أنظمة أكثر تعقيدًا ، فستجد جميع المعلومات التي تحتاجها للبدء.

كتالوج

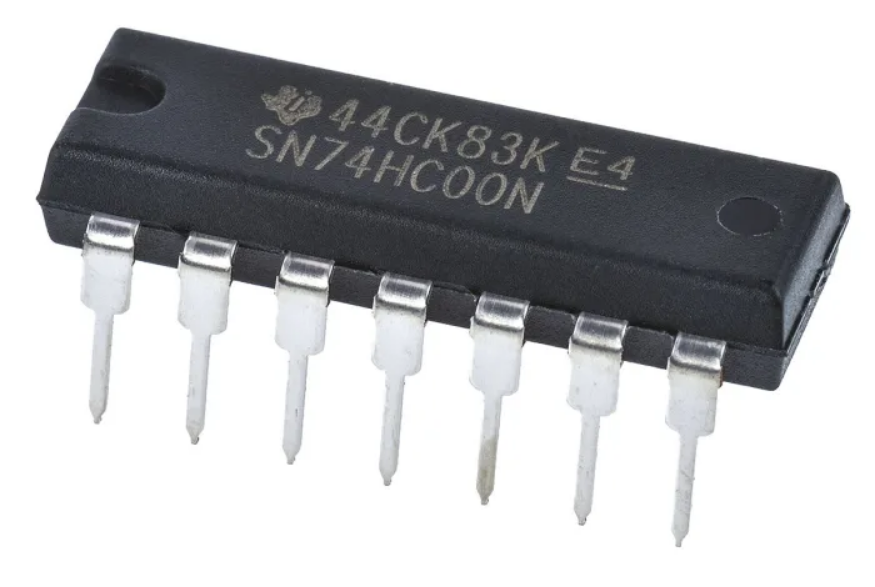

مقدمة إلى دائرة SN74HC00N المتكاملة

ال SN74HC00N هو IC 14 دبوس يحتوي على أربعة بوابات NAND مستقلة 2 مدخلات.بوابة NAND هي عنصر أساسي في الدوائر الرقمية ، حيث تقوم بعكس التشغيل والعملية.تتم كتابة الوظيفة المنطقية لبوابة NAND على أنها y = (a • b) ̅ ، مما يعني أن الإخراج سيكون صحيحًا ما لم يكن كلا المدخلات (a و b) صحيحة في نفس الوقت.

يعمل كل من البوابات الأربعة داخل SN74HC00N من ​​تلقاء نفسها ، مما يتيح لك استخدامها لمهام مختلفة في مشاريع المنطق الرقمي.يمكنك استخدام هذه الشريحة للعديد من أنواع العمليات مثل صنع القرار أو التبديل أو التحكم في التسلسلات في الدوائر.إنه يعمل ضمن نطاق الجهد من 2 فولت إلى 6 فولت ، مما يمنحك المرونة عند تصميم كل من أنظمة الجهد المنخفض والعالي.يمكن لـ SN74HC00N التعامل مع ما يصل إلى 10 أحمال LSTTL ، مما يعني أنه يمكن أن يدفع الأجهزة أو الدوائر الرقمية الأخرى بسهولة دون استخدام الكثير من الطاقة.

إن استهلاكه المنخفض للطاقة ، مقارنةً بـ ICS المنطق الأقدم ، يجعله خيارًا رائعًا للمشاريع التي تحتاج إلى توفير الطاقة.يمكنك استخدامه في مناطق مثل الأنظمة المدمجة أو عند الاتصال بأفراد متحكم ، أو في أي أنظمة رقمية حيث تكون الطاقة المحفوظة هدفًا.

الميزات الرئيسية لـ SN74HC00N

يوفر SN74HC00N العديد من الميزات التي تجعلها مفيدة في مجموعة متنوعة من تطبيقات المنطق الرقمي:

مدخلات مخزنة

تم تجهيز IC بمدخلات مخزنة ، والتي تم تصميمها لتحقيق الاستقرار وتنظيف إشارات الإدخال قبل معالجتها.هذه الميزة تقلل من ضوضاء الإشارة والتداخل ، مما يضمن أن تكون المدخلات دقيقة وموثوقة.يمكن أن يساعدك ذلك في تجنب تشويه الإشارة ، خاصة عند التعامل مع أجهزة متصلة متعددة.

نطاق جهد التشغيل الواسع (2 V إلى 6 V)

يعمل SN74HC00N عبر نطاق جهد واسع من 2 فولت إلى 6 فولت. وهذا يجعله متعدد الاستخدامات بما يكفي لاستخدامه في مختلف التطبيقات ، من الأجهزة التي تعمل بالبطارية منخفضة الجهد إلى أنظمة الجهد الأعلى.يمكنك تكييفه لتناسب كل من الدوائر الصغيرة الواعية للطاقة والإعدادات الكبيرة التي تتطلب فولتية أعلى.

نطاق درجة حرارة التشغيل الواسع (-40 درجة مئوية إلى +85 درجة مئوية)

يمكن أن تعمل IC بكفاءة في درجات الحرارة القصوى ، من انخفاض تصل إلى -40 درجة مئوية إلى أعلى من +85 درجة مئوية.يجعل هذا التسامح الواسع في درجة الحرارة خيارًا جيدًا للأجهزة التي ستتعرض لظروف بيئية قاسية ، مثل الإلكترونيات الصناعية أو الأنظمة الخارجية ، حيث قد تتقلب درجات الحرارة.

دعم المشجعين حتى 10 أحمال LSTTL

يدعم SN74HC00N Fanout لما يصل إلى 10 أحمال LSTTL.هذا يعني أن الإخراج يمكن أن يقود ما يصل إلى 10 أجهزة أخرى أو بوابات منطقية دون فقدان الأداء.هذا مفيد في دوائر أكبر وأكثر تعقيدًا حيث تكون هناك اتصالات متعددة.

استهلاك الطاقة المنخفض

بالمقارنة مع ICS المنطق الأقدم ، تم تصميم SN74HC00N لاستخدام طاقة أقل.هذا يجعله خيارًا جيدًا عندما تعمل على مشاريع حيث تشكل كفاءة الطاقة مصدر قلق ، كما هو الحال في الأجهزة المحمولة التي تعتمد على طاقة البطارية.كما أنه يساعد على الحفاظ على انخفاض توليد الحرارة ، وهو أمر مفيد للموثوقية طويلة الأجل في الأنظمة الأكبر التي تعمل بشكل مستمر.

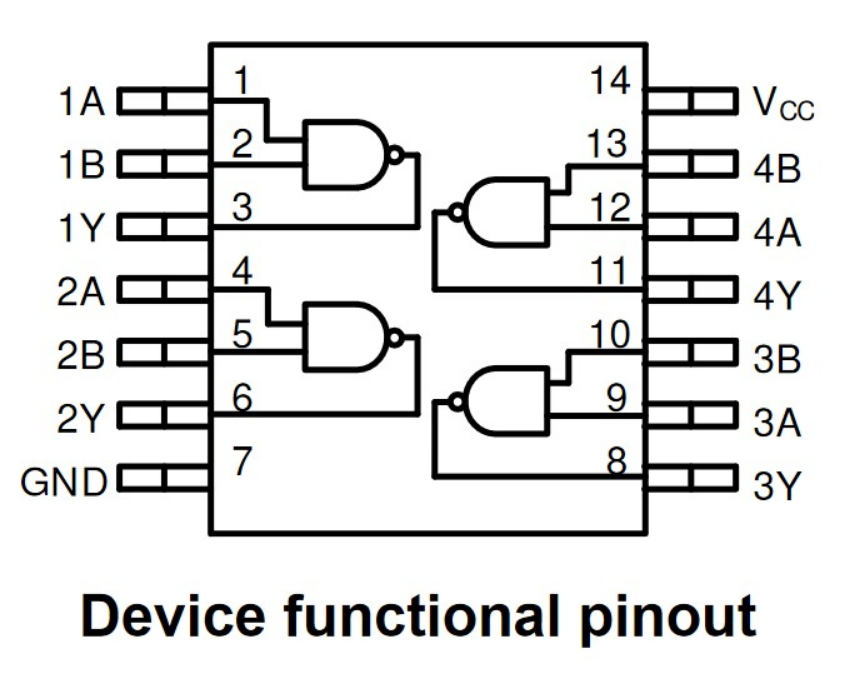

تكوين دبوس SN74HC00N

اسم	PIN (D ، DB ، N ، NS ، PW ، J ، أو W)	دبوس (FK)	أنا/س	وصف
1A	1	2	مدخل	القناة 1 ، إدخال أ
1 ب	2	3	مدخل	القناة 1 ، الإدخال ب
1y	3	4	الإخراج	القناة 1 ، الإخراج y
2A	4	5	مدخل	القناة 2 ، إدخال أ
2 ب	5	6	مدخل	القناة 2 ، الإدخال ب
2y	6	8	الإخراج	القناة 2 ، الإخراج y
3A	9	11	مدخل	القناة 3 ، إدخال أ
3 ب	10	13	مدخل	القناة 3 ، الإدخال ب
3y	8	14	الإخراج	القناة 3 ، الإخراج y
4A	12	12	مدخل	القناة 4 ، إدخال أ
4 ب	13	16	مدخل	القناة 4 ، الإدخال ب
4y	11	19	الإخراج	القناة 4 ، الإخراج y
GND	7	16	-	أرضي
NC	-	1 ، 5 ، 7 ، 11 ، 15 ، 17	-	غير متصل داخليا
VCC	14	20	-	العرض الإيجابي

نموذج CAD من SN74HC00N

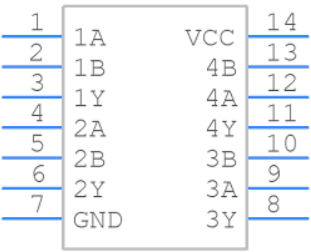

SN74HC00N رمز

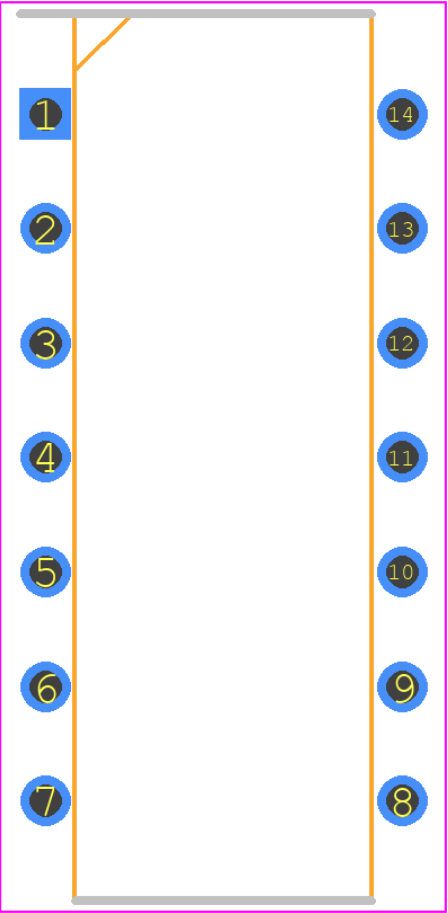

SN74HC00N بصمة

نموذج ثلاثي الأبعاد لـ SN74HC00N

المواصفات الفنية لـ SN74HC00N

يتضمن SN74HC00N من ​​Texas Instruments المواصفات الفنية مثل تشغيل الجهد ، واستهلاك الطاقة ، ومستويات المنطق.كما أنه يحتوي على أجزاء مماثلة يمكن استخدامها بدلاً من ذلك ، اعتمادًا على احتياجات التصميم الخاصة بك.

يكتب	المعلمة
حالة دورة الحياة	نشط (آخر تحديث: قبل يوم واحد)
مهلة المصنع	12 أسبوعا
الاتصال الطلاء	ذهب
نوع التثبيت	من خلال ثقب
عدد المسامير	14
مستوى المنطق	1.5v ~ 4.2v
درجة حرارة التشغيل	-40 درجة مئوية ~ 85 درجة مئوية
مسلسل	74HC
حالة الجزء	نشيط
عدد الإنهاء	14
الانتهاء من المحطة	قصدير غير لامع (SN)
الموقف الطرفي	مزدوج
الجهد توريد	5V
عدد الدبوس	14
الحد الأقصى للإخراج الحالي	4MA
توريد الجهد الكاذب (VSUP)	6V
وزن	927.99329mg
مستوى المنطق منخفض	0.5v ~ 1.8v
التغليف	أنبوب
رمز JESD-609	E3
مستوى حساسية الرطوبة (MSL)	1 (غير محدود)
رمز ECCN	ear99
الجهد - العرض	2V ~ 6V
عدد الوظائف	4
رقم الجزء الأساسي	74HC00
عدد المخرجات	1
تشغيل الجهد الإمداد	5V
دخول الجهد (VSUP)	2V
عدد القنوات	4
تحميل السعة	50pf
تأخير الانتشار	15 نانو ثانية
قم بتشغيل وقت التأخير	20 ns
وظيفة المنطق	ناند
نوع المنطق	بوابة ناند
شميت الزناد	لا
ارتفاع	5.08mm
عرض	6.35mm
طول	19.3mm
سماكة	3.9mm
تصلب الإشعاع	لا
الوصول إلى SVHC	لا SVHC
حالة ROHS	ROHS3 متوافق
الرصاص الحر	الرصاص الحر

الحد الأقصى المطلق للتقييمات SN74HC00N

المعلمة	وصف	دقيقة	الأعلى	وحدة
VCC	الجهد توريد	-0.5	7	الخامس
iik	إدخال المشبك الحالي	± 20		م
	السادس < -0.5 V or VI > VCC + 0.5 V
IOK	إخراج المشبك الحالي	± 20		م
	فو < -0.5 V or VO > VCC + 0.5 V
IO	تيار الإخراج المستمر	± 25		م
	VO = 0 إلى VCC
تيار مستمر	تيار مستمر من خلال VCC أو GND	± 50		م

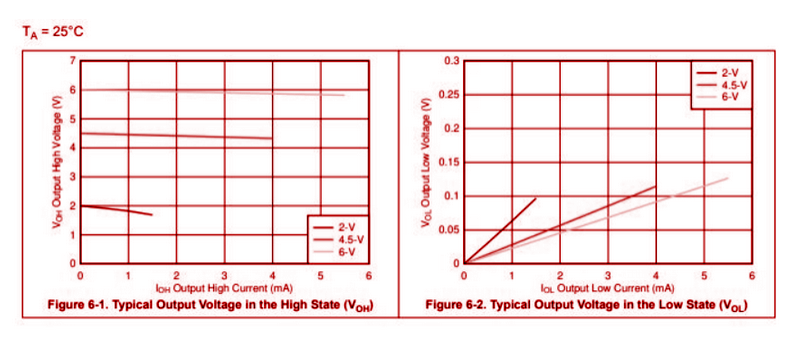

الخصائص النموذجية لـ SN74HC00N

ما يعادل SN74HC00N

جزء مكافئ	نوع الاستبدال	حالة	وصف
SN74HC00NP3	بديل إسقاط	توقف	NAND GATE ، CMOS ، PDIP14
SN74HC00JP4	بديل إسقاط	توقف	NAND GATE ، CMOS ، CDIP14
SN74HC00N-10	بديل إسقاط	توقف	NAND GATE ، HC/UH Series ، 4-Func ، 2-Input ، CMOS ، PDIP14
SN74HC00NE4	بديل إسقاط	نشيط	NAND GATE ، سلسلة HC ، 4-Func ، 2 مدخلات ، CMOS ، PDIP14
SNJ54HC00J	بديل إسقاط	نشيط	NAND GATE ، HC Series ، 4-Func ، 2-Input ، CMOS ، CDIP14

أجزاء ذات مواصفات مماثلة لـ SN74HC00N

تشترك الأجزاء الثلاثة المدرجة على المواصفات المتشابهة في Texas Instruments SN74HC00N.

رقم الجزء	SN74HC00N	CD74HC00E	MC74HC03AN	SN74HC03N
الشركة المصنعة	أدوات تكساس	أدوات تكساس	على أشباه الموصلات	أدوات تكساس
حزمة / حالة	14-DIP (0.300 ، 7.62mm)	14-DIP (0.300 ، 7.62mm)	14-DIP (0.300 ، 7.62mm)	14-DIP (0.300 ، 7.62mm)
عدد المدخلات	2	2	2	2
عدد المسامير	14	14	14	14
وظيفة المنطق	ناند	ناند	ناند	ناند
تأخير الانتشار	15 نانو ثانية	27 ns	15 نانو ثانية	20 ns
الجهد توريد	5 v	5 v	4.5 v	3 v
هادئة التيار	2 μA	2 μA	2 μA	1 μA
تكنولوجيا	CMOS	CMOS	CMOS	CMOS

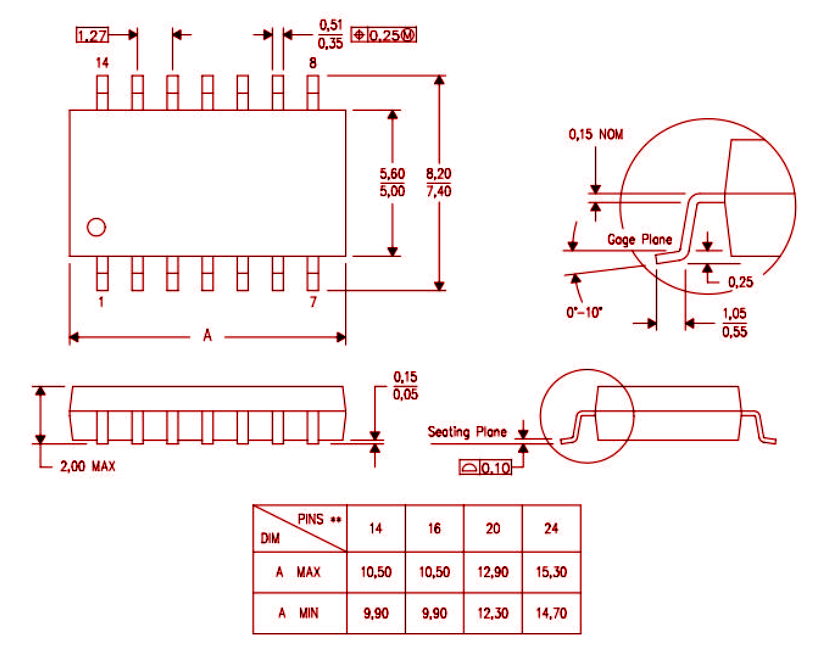

معلومات حزمة SN74HC00N

حول Texas Instruments - الشركة المصنعة لـ SN74HC00N

Texas Instruments (TI) هي شركة معروفة في عالم أشباه الموصلات ، مما يخلق مجموعة متنوعة من المنتجات المستخدمة في الإلكترونيات.يركزون على توفير أجزاء لأشياء مثل المعالجة التناظرية والرقمية.يتم استخدام منتجات TI ، مثل SN74HC00N ، في جميع أنحاء العالم في العديد من الصناعات ، بما في ذلك الإلكترونيات الاستهلاكية والسيارات والأنظمة الصناعية والاتصالات.

يتم استخدام رقائق TI في أنواع مختلفة من المشاريع الإلكترونية ، سواء كان جهازًا منزليًا أو نظامًا أكثر تعقيدًا.كما أنها توفر الأدوات والدعم لمساعدتك في العمل مع منتجاتهم.مع وجود في أكثر من 30 دولة ، يبقى TI في المقدمة من خلال تقديم حلول جديدة في عالم أشباه الموصلات ، مما يجعل منتجاتها خيارًا قويًا عندما تبحث عن مكونات موثوقة عالية الجودة مثل SN74HC00N.

ورقة البيانات pdf

أوراق البيانات SN74HC00N:

SN74HC00N.PDF

أوراق بيانات CD74HC00E:

CD74HC00E.PDF

MC74HC03AN DATASHETS:

MC74HC03AN.PDF

MC74HC03AN.PDF

SN74HC03N أوراق البيانات:

SN74HC03N.PDF

الأسئلة المتداولة [الأسئلة الشائعة]

1. كم عدد الدبابيس التي يمتلكها SN74HC00N؟

يأتي SN74HC00N مع 14 دبابيس في المجموع ، والتي يمكنك استخدامها لمختلف الاتصالات في دائرتك.

2. ما هو نطاق درجة حرارة التشغيل من SN74HC00N؟

يمكن أن يعمل SN74HC00N في درجات حرارة تتراوح من -40 درجة مئوية إلى +85 درجة مئوية ، مما يجعلها مناسبة لبيئات مختلفة.

3. ما هو الحد الأقصى لتيار الناتج من SN74HC00N؟

الحد الأقصى للتيار الذي يمكن لـ SN74HC00N الإخراج هو 4MA ، مما يساعد عند تشغيل الأجهزة المتصلة الأخرى.

4. ما هو الحد الأقصى لجهد الإمداد لـ SN74HC00N؟

أعلى الجهد الذي يمكن أن يعالجه SN74HC00N هو 6V ، بحيث يمكن استخدامه في الأنظمة التي تعمل مع هذا الجهد.

5. ما هو نطاق جهد الإمداد لـ SN74HC00N؟

يتراوح نطاق الجهد الذي يعمل عليه SN74HC00N بين 2V و 6V ، مما يمنحك المرونة عند تشغيل نظامك.

6. كيف يتم تعبئة SN74HC00N؟

عادة ما يتم تعبئة SN74HC00N في أنبوب ، مما يجعل من السهل التعامل معها وتخزينها.
