طرق التأريض التدريع: كيفية تقليل EMI في أنظمة الكابلات

يساعدك التأريض التدريعي على حماية إشاراتك من التداخل الكهرومغناطيسي والضوضاء غير المرغوب فيها في الأنظمة الإلكترونية.ستتعرف في هذه المقالة على التأريض التدريعي وكيف يختلف عن التأريض بالإشارة.ستفهم أيضًا الأساليب الأساسية المستخدمة في الأنظمة ذات التردد المنخفض والعالي والتردد المختلط.بالإضافة إلى ذلك، سوف تستكشف أنواع الكابلات والأخطاء الشائعة وأين يتم استخدام هذه الأساليب.

كتالوج

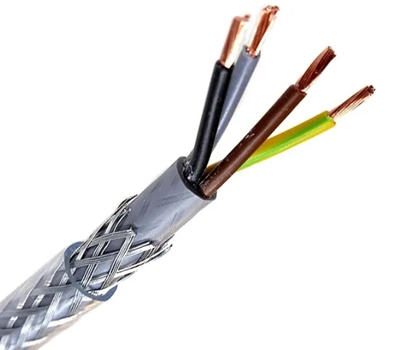

الشكل 1. هيكل الكابل المحمي

ما هو التأريض التدريع؟

التأريض التدريعي هو عملية توصيل الدرع الموصل للكابل بأرضية مرجعية لتقليل التداخل الكهرومغناطيسي (EMI) والضوضاء غير المرغوب فيها.يعمل الدرع، الذي عادة ما يكون مصنوعًا من النحاس المضفر أو الرقائق المعدنية كما هو موضح في الشكل 1، كحاجز يمنع الاضطرابات الكهربائية الخارجية من التأثير على الإشارة بالداخل.ومن خلال توجيه التداخل إلى الأرض، فإنه يساعد في الحفاظ على سلامة الإشارة وتحسين الأداء العام للنظام.تُستخدم هذه الطريقة على نطاق واسع في الأنظمة الإلكترونية حيث تكون الإشارات المستقرة والنظيفة مهمة.إنه جزء أساسي من تصميم التوافق الكهرومغناطيسي (EMC).

على عكس تأريض الإشارة، الذي يوفر مسار عودة للتيار في الدائرة، يركز تأريض التدريع فقط على حماية الإشارات من الضوضاء.إنه لا يحمل تيار التشغيل العادي ولكنه يتعامل بدلاً من ذلك مع التداخل المستحث.يعد هذا التمييز مهمًا لأن خلط هذه الأدوار قد يؤدي إلى مشكلات في الأداء.تم تصميم تأريض الدرع لعزل الضوضاء، بينما يضمن تأريض الإشارة التشغيل السليم للدائرة.يساعد فصل هذه الوظائف على تحسين الموثوقية وتقليل الاضطرابات الكهربائية.

طريقة تأريض الدرع منخفض التردد

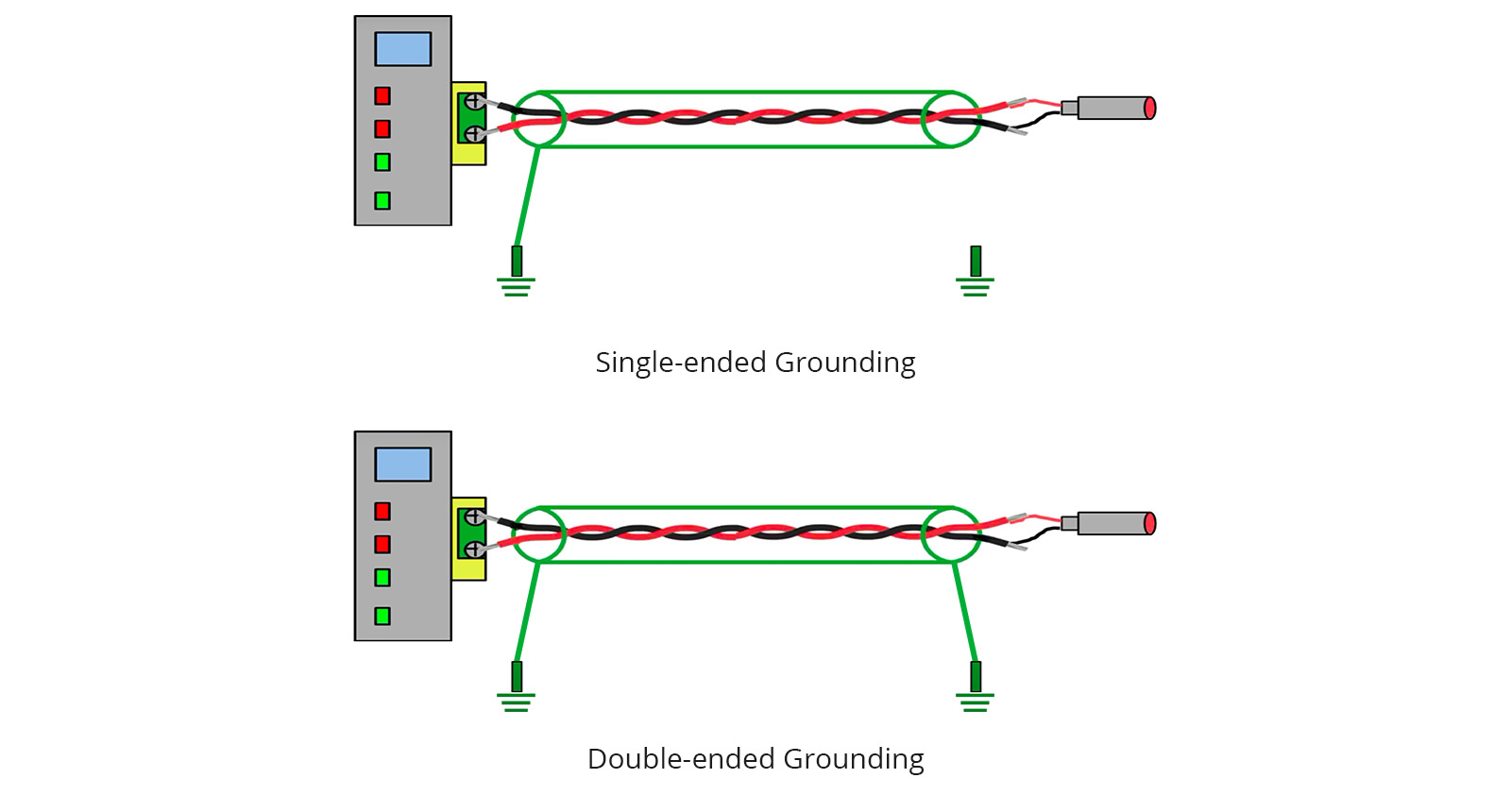

الشكل 2. التأريض أحادي الطرف ومزدوج الأطراف

التأريض الدرع منخفض التردد هو طريقة تستخدم لتقليل الضوضاء في الأنظمة التي تعمل بترددات إشارة منخفضة، عادةً أقل من بضعة كيلو هرتز.في هذا الأسلوب، يتم تأريض درع الكابل عند نقطة واحدة فقط، تُعرف باسم التأريض بنقطة واحدة.تمنع هذه الطريقة التيارات المتداولة، والتي تسمى أيضًا الحلقات الأرضية، والتي يمكن أن تؤدي إلى ضوضاء غير مرغوب فيها في النظام.عادة ما يتم اختيار نقطة التأريض إما عند مصدر الإشارة أو عند الحمل، اعتمادًا على تصميم النظام.كما هو موضح في الشكل 2، يضمن التأريض عند أحد الأطراف وجود مرجع ثابت دون إنشاء مسار حلقي.هذه التقنية بسيطة وفعالة للتطبيقات ذات التردد المنخفض.

يعمل التأريض أحادي النقطة عن طريق إزالة المسارات الأرضية المتعددة التي قد تسمح بتدفق التيار عبر الدرع.عندما يتم تأريض كلا الطرفين بترددات منخفضة، يمكن أن تؤدي الاختلافات في إمكانات الأرض إلى انتشار تيارات الضوضاء.من خلال تأريض طرف واحد فقط، يعمل الدرع كحاجز وقائي وليس كمسار حالي.يعتمد الاختيار بين تأريض طرف المصدر وتأريض طرف التحميل على المكان الذي من المرجح أن تدخل فيه الضوضاء إلى النظام.تُستخدم هذه الطريقة بشكل شائع في أنظمة الصوت والأجهزة ودوائر التحكم.إنه يوفر تقليلًا موثوقًا للضوضاء دون إضافة تعقيد إلى التصميم.

طريقة تأريض الدرع عالي التردد

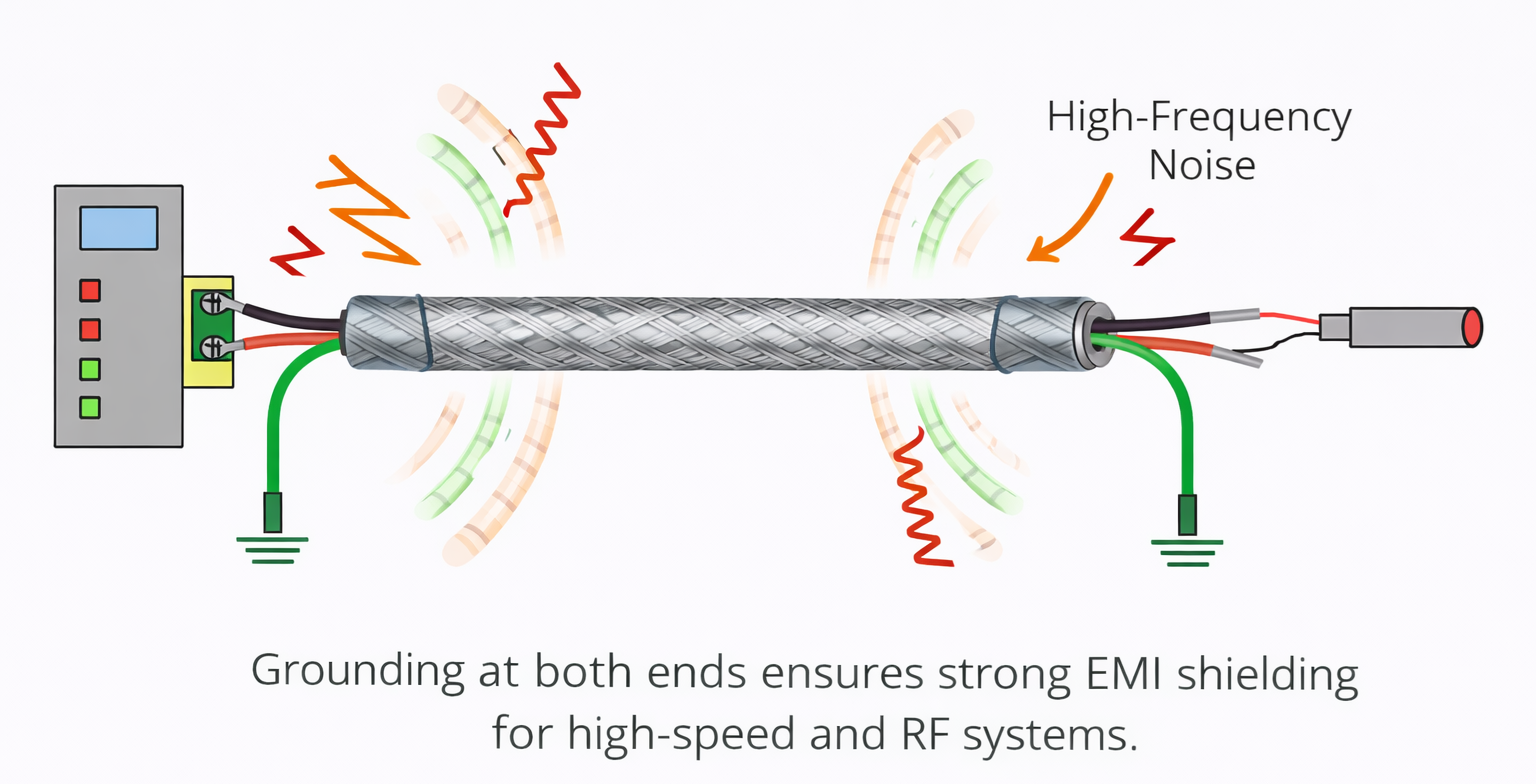

الشكل 3. طريقة تأريض الدرع عالي التردد

التأريض بالدرع عالي التردد هو تقنية تستخدم للتحكم في التداخل الكهرومغناطيسي في الأنظمة التي تعمل بترددات عالية.عند هذه الترددات، تتصرف الضوضاء بشكل مختلف ويمكن أن تقترن بسهولة بالكابلات من خلال المجالات الكهرومغناطيسية.ولمعالجة هذه المشكلة، يجب تأريض الدرع في نقاط متعددة، عادةً عند طرفي الكابل.يؤدي هذا إلى إنشاء مسار منخفض المقاومة يسمح بتصريف الضوضاء عالية التردد بشكل فعال إلى الأرض.على عكس طرق التردد المنخفض، فإن الهدف هنا هو تقليل المعاوقة بدلاً من منع حلقات التيار.هذا النهج جيد في أنظمة الترددات اللاسلكية عالية السرعة.

يعمل التأريض عند كلا الطرفين على تحسين فعالية التدريع عن طريق تقليل مقاومة الدرع على طوله بالكامل.في الترددات العالية، حتى الفجوات الصغيرة أو الأجزاء غير المؤرضة يمكن أن تعمل مثل الهوائيات، مما يسمح للضوضاء بالدخول أو الهروب.من خلال توصيل كلا الطرفين بالأرض، يشكل الدرع حاجزًا مستمرًا ضد التداخل.تعمل هذه الطريقة على تحسين قمع EMI وتضمن جودة إشارة أفضل في البيئات كثيرة المتطلبات.يستخدم على نطاق واسع في أنظمة الاتصالات وخطوط البيانات عالية السرعة وتطبيقات الترددات اللاسلكية.يضمن التنفيذ السليم حماية قوية ضد مصادر الضوضاء الخارجية.

تقنية التأريض الهجين

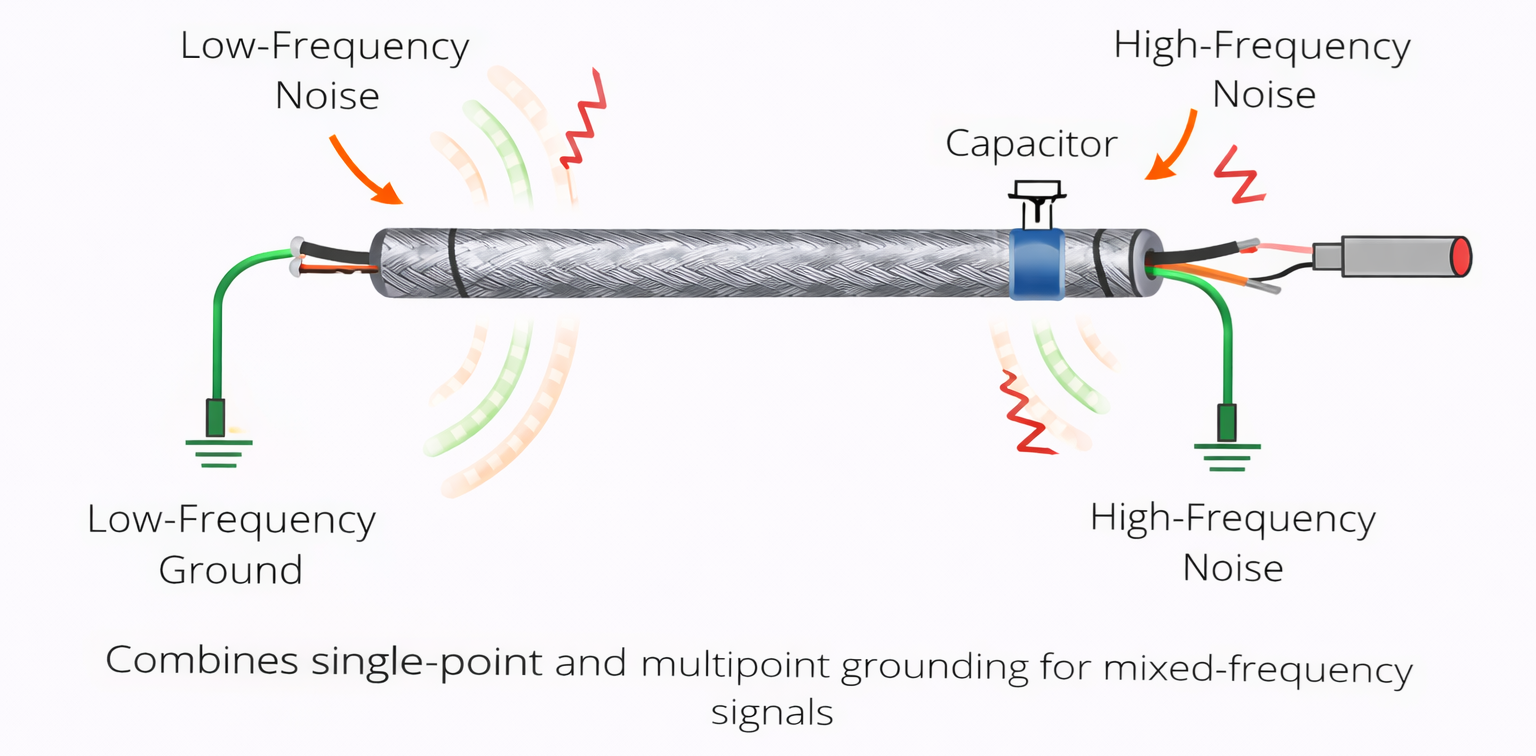

الشكل  4. تقنية تأريض الدرع الهجين

التأريض الهجين هو طريقة تجمع بين التأريض أحادي النقطة ومتعدد النقاط للتعامل مع الأنظمة ذات الإشارات ذات التردد المختلط.ويستخدم مكونات مثل المكثفات للسماح للضوضاء عالية التردد بالمرور إلى الأرض أثناء منع التيارات منخفضة التردد.يوفر هذا النهج المرونة من خلال معالجة التداخل المنخفض والعالي التردد في تصميم واحد.قد يتم تأريض الدرع مباشرة من أحد طرفيه بينما يتم توصيله من خلال مكثف في الطرف الآخر.يؤدي هذا إلى إنشاء مسار متحكم فيه لأنواع مختلفة من الضوضاء.ويستخدم عادة في الأنظمة الإلكترونية المعقدة.

تعمل هذه التقنية عن طريق فصل كيفية تفاعل الترددات المختلفة مع الدرع.ويتم التحكم في الإشارات منخفضة التردد عن طريق الحد من الاتصالات الأرضية، بينما تتم إعادة توجيه الضوضاء عالية التردد بأمان من خلال مسارات سعوية.يعمل المكثف كعنصر يعتمد على التردد، مما يسمح فقط بمرور الإشارات عالية التردد غير المرغوب فيها.يساعد هذا في الحفاظ على استقرار الإشارة دون حدوث مشكلات في الحلقة الأرضية.يعد التأريض الهجين مفيدًا في الأنظمة التي توجد بها إشارات تناظرية ورقمية.إنه يوفر حلاً متوازنًا لتحسين التوافق الكهرومغناطيسي الشامل.

تأريض الكابل المحمي بطبقة مزدوجة

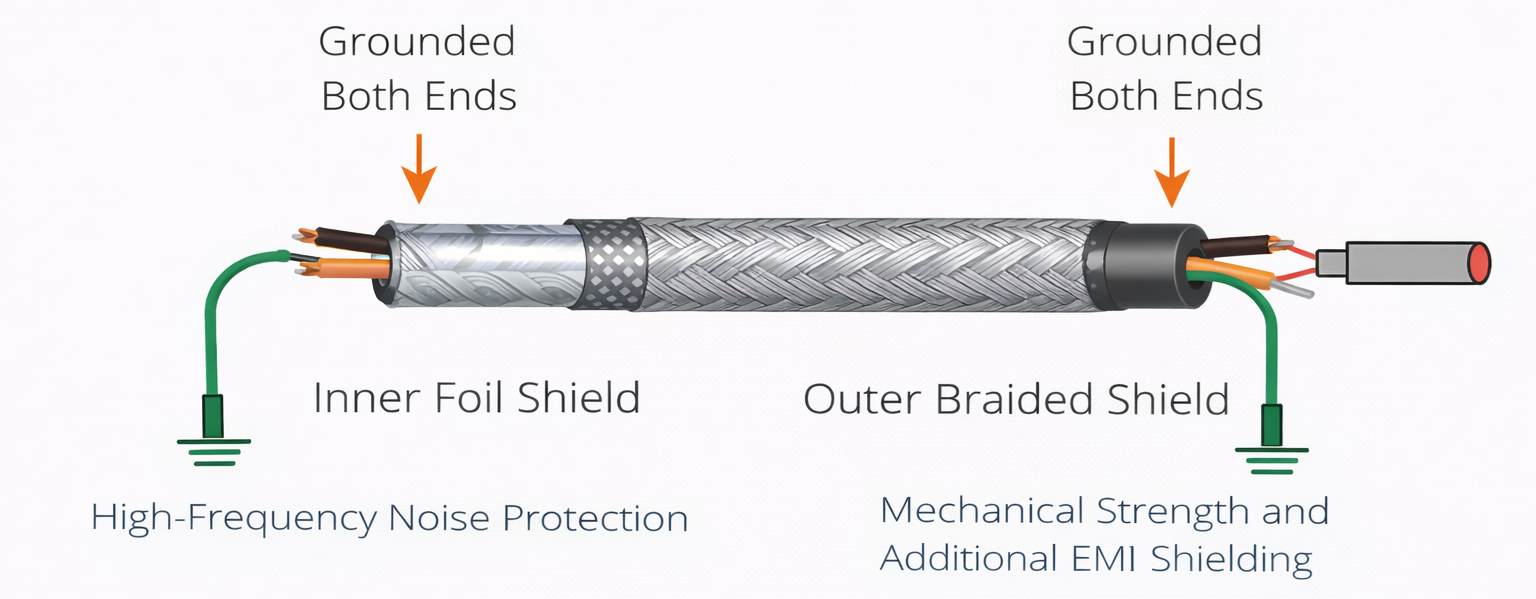

الشكل  5. تأريض الكابل المحمي بطبقة مزدوجة

يشير تأريض الكابل المحمي بطبقة مزدوجة إلى استخدام الكابلات ذات طبقتين منفصلتين للحماية، عادةً ما يكون درعًا داخليًا من الرقائق المعدنية ودرعًا خارجيًا مجدولًا.تخدم كل طبقة غرضًا مختلفًا في حماية الإشارات من التداخل.يوفر الدرع الداخلي حماية من الضوضاء عالية التردد، بينما يوفر الدرع الخارجي قوة ميكانيكية ودرع EMI إضافي.يعد التأريض المناسب لهذه الطبقات أمرًا مهمًا لزيادة فعاليتها إلى أقصى حد.قد يتم تأريض كل درع بشكل مختلف وفقًا لمتطلبات النظام.تُستخدم هذه الطريقة غالبًا في التطبيقات عالية الأداء.

في العديد من التصميمات، يتم تأريض الدرع الخارجي عند كلا الطرفين لتوفير حماية EMI قوية، بينما قد يتم تأريض الدرع الداخلي عند أحد الطرفين لتجنب التيارات غير المرغوب فيها.يساعد هذا الفصل في التحكم في كيفية إدارة الضوضاء داخل الكابل.يعمل الهيكل المزدوج الطبقة على تحسين أداء التدريع عبر نطاق ترددي واسع.يتم استخدامه بشكل شائع في الأنظمة الحساسة مثل الأجهزة الطبية ومعدات الاتصالات وأجهزة التحكم الصناعية.يضمن التأريض الصحيح عمل كلا الطبقتين معًا دون أي تداخل.يعزز هذا الأسلوب موثوقية الإشارة ويقلل من التعرض للضوضاء.

كيفية اختيار طريقة التأريض المناسبة للحماية؟

يعتمد اختيار طريقة التأريض الصحيحة على تردد نظامك وبيئة الضوضاء.

أولاً، حدد ما إذا كان نظامك يعمل بترددات منخفضة أم عالية.تستفيد الأنظمة منخفضة التردد عادةً من التأريض بنقطة واحدة، بينما تتطلب الأنظمة عالية التردد التأريض متعدد النقاط.يساعد فهم هذا الاختلاف على تجنب مشكلات الأداء.تضمن هذه الخطوة تطابق الطريقة مع سلوك الإشارة.إنه يشكل الأساس لقرارك.

بعد ذلك، قم بتقييم نوع الكابل المستخدم في نظامك.تختلف الكابلات المحمية في البناء، بما في ذلك التصميمات ذات الطبقة الواحدة والطبقة المزدوجة.يؤثر هيكل الكابل على كيفية تطبيق التأريض.يضمن اختيار الطريقة الصحيحة أقصى قدر من فعالية التدريع.تساعد هذه الخطوة أيضًا على منع أخطاء التثبيت.يعمل التقييم المناسب للكابل على تحسين موثوقية النظام بشكل عام.

ثم فكر في بيئة التأريض للنظام.تحقق من وجود اختلافات محتملة بين النقاط الأرضية التي يمكن أن تحدث ضوضاء.يعد المرجع الأرضي المستقر والمتسق أمرًا مهمًا للحماية الفعالة.وهذا يساعد على تقليل التداخل والحفاظ على جودة الإشارة.تؤثر ظروف الأرض بشكل مباشر على الأداء.التقييم الدقيق يتجنب المشكلات المستقبلية.

بعد ذلك، قم بتحليل مصادر الضوضاء في التطبيق الخاص بك.تحديد ما إذا كان التداخل يأتي من معدات خارجية أو خطوط كهرباء أو دوائر داخلية.تساعدك معرفة المصدر على اختيار استراتيجية التأريض الأكثر فعالية.تعمل هذه الخطوة على تحسين التحكم في EMI واستقرار النظام.كما أنه يساعد في تحسين أداء التدريع.التحديد الدقيق يؤدي إلى نتائج أفضل.

بعد ذلك، قم بمراجعة تعقيد النظام وقيود التصميم.تتطلب بعض الأساليب مكونات إضافية أو تخطيطًا دقيقًا للتخطيط.اختر الطريقة التي تناسب تصميمك دون إضافة تعقيدات غير ضرورية.وهذا يضمن سهولة التنفيذ والصيانة.غالبًا ما تعمل البساطة على تحسين الموثوقية.تحقيق التوازن بين الأداء والتطبيق العملي.

أخيرًا، قم باختبار الطريقة التي اخترتها والتحقق من صحتها.قياس أداء النظام بعد تطبيق التأريض.تحقق من تقليل الضوضاء واستقرار الإشارة.يضمن الاختبار أن الطريقة تعمل كما هو متوقع في الظروف.كما يسمح بالتعديلات إذا لزم الأمر.هناك حاجة إلى التحقق لتحقيق النتائج المثلى.

الأخطاء الشائعة في التأريض لطبقة التدريع

يعد تجنب الأخطاء الشائعة أمرًا ضروريًا لأداء الحماية الفعال.

• تأريض كلا الطرفين بتردد منخفض عن غير قصد

يمكن أن يؤدي ذلك إلى إنشاء حلقات أرضية تُدخل ضوضاء غير مرغوب فيها إلى النظام.تتجاهل العديد من التصميمات هذه المشكلة، مما يؤدي إلى انخفاض جودة الإشارة.يحدث هذا غالبًا عند اتخاذ قرارات التأريض دون مراعاة التردد.التخطيط الدقيق يساعد على منع هذه المشكلة.

• استخدام نقطة التأريض الخاطئة

يمكن أن يؤدي اختيار موقع التأريض غير المناسب إلى تقليل فعالية الحماية.إذا كان المرجع الأرضي غير مستقر، فقد لا تتم إعادة توجيه الضوضاء بشكل صحيح.يمكن أن يؤدي هذا إلى أداء غير متناسق للنظام.من المهم اختيار نقطة التأريض الصحيحة.

• جودة اتصال الدرع رديئة

يمكن أن تؤدي التوصيلات السائبة أو غير الكاملة إلى زيادة المقاومة وتقليل كفاءة التدريع.حتى الفجوات الصغيرة يمكن أن تسمح للضوضاء بالدخول إلى النظام.يؤدي ضمان الاتصالات القوية والمستمرة إلى تحسين الأداء.مطلوب تركيب الجودة.

• تجاهل نوع الكابل وبنيته

تتطلب الكابلات المختلفة أساليب تأريض مختلفة.قد يؤدي تطبيق نفس الطريقة على جميع الكابلات إلى نتائج سيئة.يساعد فهم تصميم الكابل في اختيار التقنية الصحيحة.وهذا يتجنب مشاكل الأداء غير الضرورية.

• خلط الإشارة وأسباب الدرع بشكل غير صحيح

يمكن أن يؤدي الجمع بين هذه الأسباب إلى حدوث ضوضاء في الدوائر الحساسة.ولكل منها دور مختلف ويجب التعامل معها بشكل منفصل.الخلط غير السليم يمكن أن يقلل من موثوقية النظام.الفصل الواضح يحسن الأداء.

• عدم وجود اختبار بعد التثبيت

قد يؤدي تخطي التحقق من الصحة إلى ترك مشكلات مخفية في النظام.بدون اختبار، من الصعب التأكد من فعالية التأريض.قد يؤدي هذا إلى مشاكل في الأداء على المدى الطويل.الاختبار يضمن التنفيذ السليم.

تطبيقات طرق التأريض لطبقة التدريع

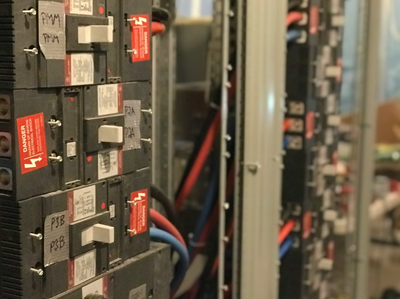

الشكل 6. لوحة كهربائية صناعية ذات أسلاك محمية

تُستخدم طرق التأريض التدريع على نطاق واسع في مختلف الصناعات لضمان نقل الإشارة بشكل موثوق.

1. الأنظمة الصوتية

يتم استخدام التأريض الواقي في الأجهزة الصوتية لمنع الطنين والضوضاء.يساعد في الحفاظ على جودة صوت واضحة عن طريق تقليل التداخل.التأريض الصحيح يضمن نقل إشارة مستقر.وهذا مهم في كل من إعدادات الصوت الاستهلاكية والمهنية.

2. أنظمة الترددات اللاسلكية والاتصالات

تعتمد الأنظمة عالية التردد على التدريع الفعال لمنع فقدان الإشارة.يساعد التأريض في التحكم في التداخل الكهرومغناطيسي في خطوط الاتصال.فهو يضمن نقل البيانات بشكل موثوق.وهذا أمر جيد في المعدات اللاسلكية ومعدات الشبكات.

3. أنظمة التحكم الصناعية

في البيئات الصناعية، تعتبر الضوضاء الكهربائية شائعة بسبب الآلات الثقيلة.يعمل التأريض الدرع على حماية إشارات التحكم من التداخل.أنه يحسن استقرار النظام ودقته.وهذا مهم لأنظمة الأتمتة والمراقبة.

4. المعدات الطبية

تتطلب الأجهزة الطبية الحساسة إشارات نظيفة ومستقرة.يساعد تأريض الدرع على منع التداخل الذي قد يؤثر على القياسات.يضمن التشغيل الدقيق لأدوات التشخيص.الموثوقية كبيرة في تطبيقات الرعاية الصحية.

5. أنظمة نقل البيانات

تحتاج كابلات البيانات عالية السرعة إلى حماية قوية للحفاظ على سلامة الإشارة.يعمل التأريض على تقليل الضوضاء التي يمكن أن تسبب أخطاء في البيانات.وهو يدعم التواصل المستقر والسريع.وهذا ممتاز في الأنظمة الرقمية الحديثة.

6. أنظمة توزيع الطاقة

يتم استخدام التأريض الدرع للتحكم في الضوضاء في خطوط الكهرباء والمعدات.يساعد على حماية المكونات الحساسة من الاضطرابات الكهربائية.وهذا يحسن كفاءة النظام والسلامة.التأريض الصحيح هو المفتاح في أنظمة إدارة الطاقة.

الاستنتاج

يلعب التأريض التدريعي دورًا في الحفاظ على سلامة الإشارة عن طريق توجيه التداخل بعيدًا عن الدوائر الحساسة.يتم تطبيق طرق مختلفة، مثل التأريض أحادي النقطة ومتعدد النقاط والهجين، بناءً على تردد النظام ومتطلبات التصميم.يؤثر الاختيار الصحيح للكابلات واستراتيجية التأريض وممارسات التثبيت بشكل كبير على الأداء العام.ومن خلال فهم هذه المبادئ وتجنب الأخطاء الشائعة، يمكن للأنظمة تحقيق تشغيل موثوق به وتقليل الضوضاء بشكل فعال.
