شرح ضوئيات السيليكون: كيف تعمل ومكوناتها وتكاملها وتطبيقاتها

تتيح لك ضوئيات السيليكون استخدام الضوء بدلاً من الكهرباء لنقل البيانات داخل الشرائح وفيما بينها.في هذه المقالة، سوف تتعلم ما هو وكيف يعمل والمكونات الرئيسية التي تجعله يعمل.سوف تستكشف أيضًا طرق التكامل المختلفة وتطورات التغليف ومكان استخدام هذه التكنولوجيا.وفي النهاية، ستفهم كيف يساعد ذلك في تحسين السرعة والكفاءة في الأنظمة الحديثة.

كتالوج

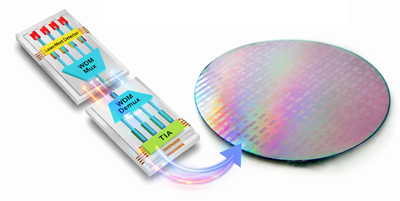

الشكل 1. نظرة عامة على الضوئيات السيليكون

ما هي الضوئيات السيليكون؟

ضوئيات السيليكون هي تقنية تستخدم الضوء (الفوتونات) بدلاً من الكهرباء (الإلكترونات) لنقل البيانات على الرقائق المعتمدة على السيليكون.فهو يتيح اتصالات البيانات عالية السرعة عن طريق توجيه الإشارات الضوئية من خلال الهياكل المجهرية المصنعة باستخدام عمليات أشباه الموصلات القياسية.على عكس الأنظمة الإلكترونية التقليدية التي تعتمد على التيار الكهربائي، تستخدم ضوئيات السيليكون الإشارات الضوئية، والتي يمكنها حمل المزيد من البيانات مع فقدان أقل للإشارة عبر المسافة.يسمح هذا الأسلوب بنقل البيانات بشكل أسرع وأكثر كفاءة داخل الأجهزة وفيما بينها.يعتمد المفهوم الأساسي على استبدال حركة الإلكترون بانتشار الفوتون، مما يقلل القيود المتعلقة بالمقاومة.ونتيجة لذلك، فإن الضوئيات السيليكونية معروفة على نطاق واسع باعتبارها تقنية رئيسية لأنظمة الاتصالات عالية السرعة من الجيل التالي.

مكونات الضوئيات السيليكون

الشكل 2. مكونات السيليكون الضوئية

• أدلة الموجة

الأدلة الموجية هي هياكل توجه الإشارات الضوئية عبر شريحة السيليكون.فهي تحصر الفوتونات وتوجهها على طول مسارات محددة مسبقًا بأقل قدر من الخسارة.عادة ما تكون هذه الهياكل مصنوعة من السيليكون بسبب معامل انكساره العالي.إنها تشكل الأساس لتوجيه الإشارات الضوئية داخل النظام.

• المغير

يقوم المغير بتشفير البيانات الكهربائية إلى إشارة بصرية عن طريق تغيير خصائص الضوء.يمكنه تغيير شدة الضوء أو طوره أو تردده لتمثيل البيانات.تسمح هذه العملية بنقل المعلومات الرقمية باستخدام الضوء.يلعب دورًا في تحويل الإشارات الكهربائية إلى شكل بصري.

• كاشف ضوئي (ثنائي ضوئي)

يقوم الكاشف الضوئي بتحويل الإشارات الضوئية الواردة مرة أخرى إلى إشارات كهربائية.يكتشف الطاقة الضوئية ويولد تيارًا كهربائيًا مناسبًا.وهذا يمكّن النظام من تفسير البيانات المرسلة عند الطرف المتلقي.وهو مهم لاستكمال عملية الاتصال البصري.

• مصدر الليزر

يولد الليزر إشارة ضوئية متماسكة تستخدم كحامل لنقل البيانات.يوفر مصدرًا ضوئيًا مستقرًا وعالي الكثافة.يتم حقن هذا الضوء في الدائرة الضوئية السيليكونية.إنها بمثابة نقطة البداية لتدفق الإشارة الضوئية.

• مقرنة صريف / مقرنة الألياف

تقوم المقرنات بتوصيل الألياف الضوئية بشريحة السيليكون.إنها تتيح النقل الفعال للضوء بين الألياف الخارجية والأدلة الموجية الموجودة على الرقاقة.تم تصميم هذه الهياكل لتتناسب مع الأوضاع البصرية لتقليل الخسارة إلى الحد الأدنى.إنها بمثابة الواجهة بين الاتصال على مستوى الشريحة وعلى مستوى النظام.

• الخائن

يقوم الخائن بتقسيم الإشارة الضوئية الواحدة إلى مسارات متعددة.يسمح بتوزيع إشارة إدخال واحدة عبر قنوات مختلفة.وهذا مفيد لنقل البيانات الموازية أو توجيه الإشارة.يساعد على زيادة مرونة النظام.

• الرنان الدائري التجويف

حلقة التجويف عبارة عن هيكل دليل موجي دائري يستخدم لتصفية أو تحديد أطوال موجية محددة.وهو يدعم الرنين عند ترددات معينة من الضوء.وهذا يسمح بالتحكم الدقيق في الإشارات الضوئية.وغالبا ما يستخدم في تصفية الطول الموجي والتعديل.

كيف يعمل السيليكون الضوئي؟

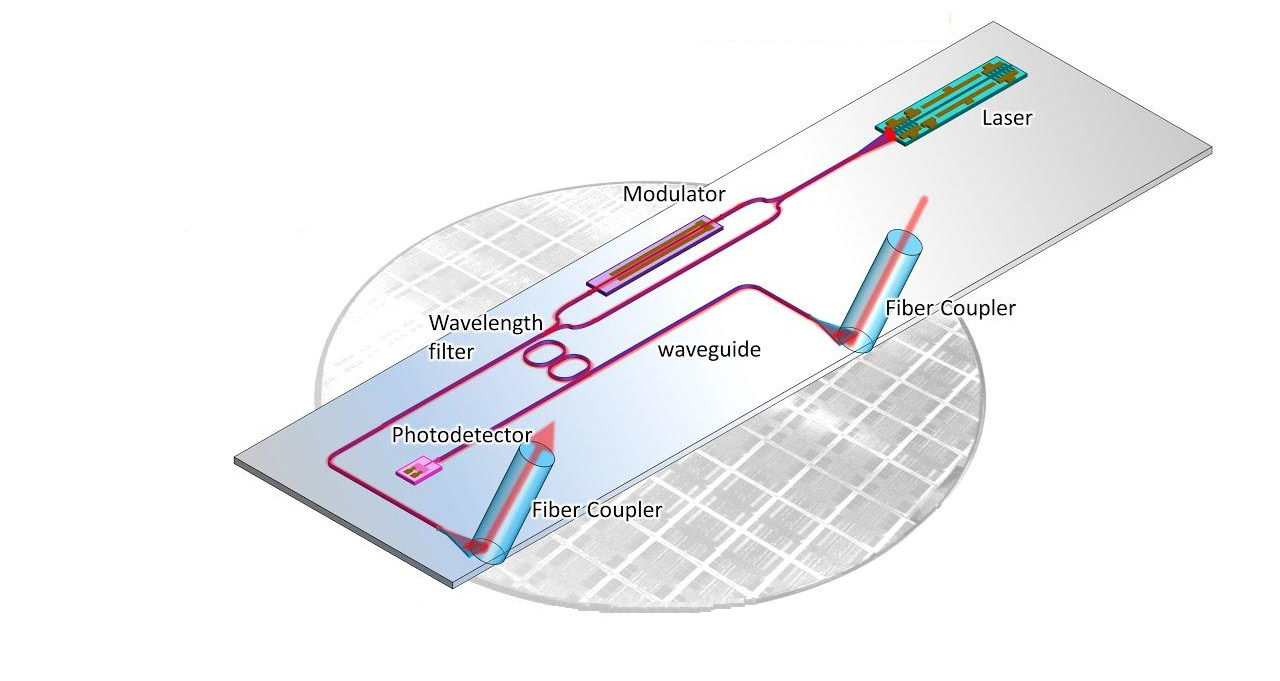

الشكل 3. مبدأ العمل الضوئي السيليكون

تعمل الضوئيات السيليكونية أولاً عن طريق توليد إشارة ضوئية تعمل كحامل للبيانات.يتم بعد ذلك تعديل هذا الضوء لتمثيل المعلومات عن طريق تشفير الإشارات الكهربائية في شكل بصري.بمجرد تشفيرها، يتم توجيه الإشارة الضوئية عبر مسارات مجهرية عبر الشريحة.تسمح هذه المسارات للإشارة بالانتقال بكفاءة دون المقاومة الموجودة عادة في الأنظمة الكهربائية.تضمن عملية النقل إمكانية نقل كميات كبيرة من البيانات بسرعة عبر مسافات قصيرة أو طويلة.

بعد الانتقال عبر الشريحة، تصل الإشارة الضوئية إلى الطرف المستقبل حيث يتم تحويلها مرة أخرى إلى إشارة كهربائية.يسمح هذا التحويل للأنظمة الإلكترونية بمعالجة البيانات المرسلة.تتضمن العملية برمتها تدفقًا مستمرًا من توليد الضوء إلى اكتشاف الإشارة.تضمن كل مرحلة الحد الأدنى من فقدان الإشارة وسلامة البيانات العالية.يتيح هذا التدفق خطوة بخطوة اتصالاً موثوقًا وعالي السرعة ضمن أنظمة الحوسبة الحديثة.

أنواع معماريات التكامل الضوئي السيليكوني

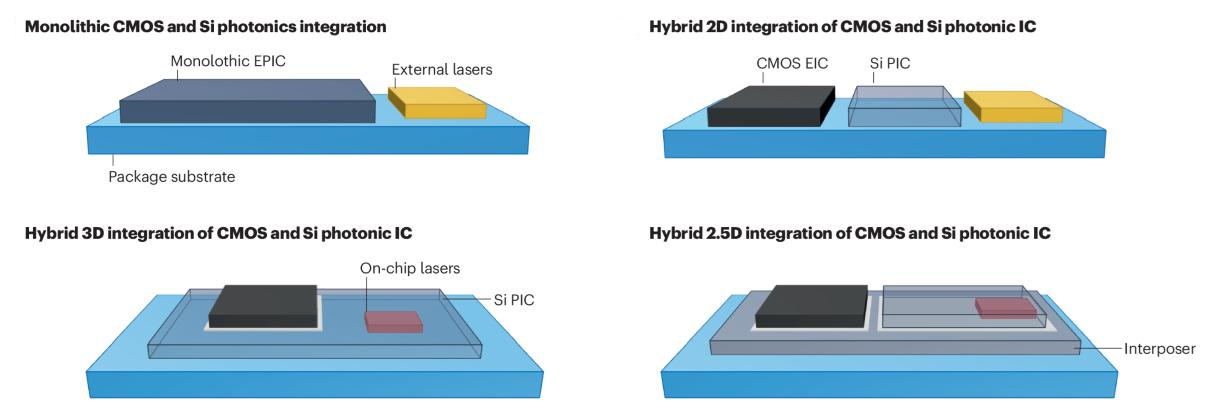

الشكل 4. بنيات التكامل

التكامل المتآلف

التكامل المتآلف هو أسلوب تصميم حيث يتم تصنيع المكونات الضوئية والإلكترونية على نفس ركيزة السيليكون.تتيح هذه الطريقة التعايش بين الوظائف الضوئية والكهربائية داخل شريحة واحدة.تستخدم عملية التكامل تقنيات التصنيع القياسية المتوافقة مع CMOS لبناء نظام موحد.وينتج عن ذلك تصميمات مدمجة مع مسارات إشارة متكاملة بإحكام.يُظهر التخطيط غالبًا مناطق بصرية وإلكترونية تشترك في نفس الطبقة الأساسية.يعمل هذا الأسلوب على تبسيط التوصيلات البينية داخل الشريحة نفسها.يتم استخدامه بشكل شائع للدوائر المتكاملة الضوئية المتكاملة للغاية.

التكامل الهجين ثنائي الأبعاد

يشير التكامل الهجين ثنائي الأبعاد إلى وضع الرقائق الضوئية والإلكترونية جنبًا إلى جنب على نفس المستوى.يتم تصنيع كل شريحة على حدة ثم يتم تجميعها معًا على ركيزة مشتركة.تربط التوصيلات الكهربائية المكونات عبر مسافات قصيرة.يُظهر الترتيب عادةً قوالب منفصلة موضوعة بجوار بعضها البعض في مخطط مسطح.يتيح هذا الهيكل المرونة في الجمع بين التقنيات المختلفة.كما أنه يدعم التحسين المستقل لكل شريحة قبل التكامل.يستخدم التصميم على نطاق واسع في الأنظمة الضوئية المعيارية.

التكامل الهجين ثلاثي الأبعاد

يتضمن التكامل الهجين ثلاثي الأبعاد تكديس المكونات الضوئية والإلكترونية عموديًا في طبقات متعددة.يؤدي هذا الأسلوب إلى زيادة كثافة التكامل باستخدام البعد الرأسي.يمكن للإشارات أن تنتقل بين الطبقات من خلال الوصلات الرأسية.يُظهر الهيكل غالبًا شرائح ذات طبقات موضوعة فوق بعضها البعض.وهذا يتيح مسارات إشارة أقصر وتصميم نظام مدمج.وهو يدعم تقنيات التعبئة والتغليف المتقدمة للأنظمة عالية الأداء.يعد التكوين المكدس مثاليًا للتكامل الموفر للمساحة.

التكامل الهجين 2.5D

يستخدم التكامل الهجين 2.5D وسيطًا لتوصيل القوالب الضوئية والإلكترونية المنفصلة.يعمل المتدخل كطبقة وسيطة توفر اتصالات بينية عالية الكثافة.يتم وضع المكونات أعلى هذا النظام الأساسي بدلاً من توصيلها مباشرة.يُظهر التخطيط عادةً قوالب متعددة مثبتة على هيكل أساسي مشترك.يتيح هذا الأسلوب توجيه الإشارة بكفاءة عبر النظام.وهو يدعم التكامل المعقد دون التراص الرأسي الكامل.يتم استخدامه بشكل شائع في حلول التغليف المتقدمة.

تطور تقنيات التغليف الضوئيات السيليكونية

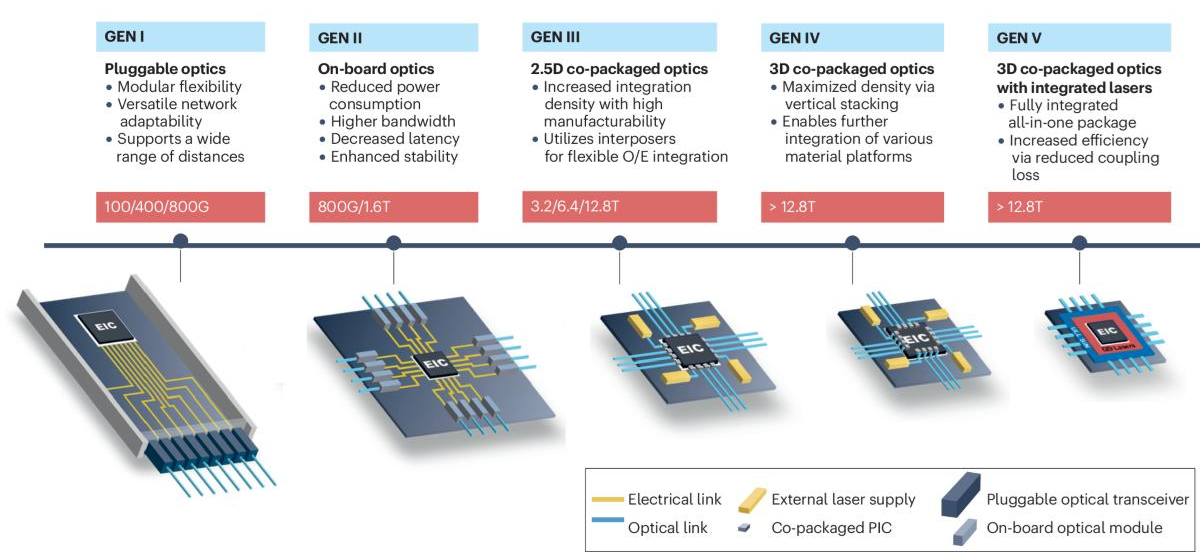

الشكل 5. تطور التغليف

• الجيل الأول – البصريات القابلة للتوصيل

يستخدم هذا الجيل وحدات بصرية خارجية متصلة بالأنظمة من خلال واجهات قياسية.يوفر المرونة في النشر وسهولة الاستبدال.يمكن للأنظمة التكيف مع متطلبات الشبكة المختلفة.ومع ذلك، تظل التوصيلات الكهربائية طويلة نسبيًا.وهذا يحد من الكفاءة ويزيد من استهلاك الطاقة.

• GEN II - البصريات على متن الطائرة

يتم نقل المكونات البصرية بالقرب من وحدة المعالجة الموجودة على اللوحة.وهذا يقلل من طول الأثر الكهربائي ويحسن سلامة الإشارة.فهو يتيح عرض نطاق ترددي أعلى واتصالات زمن وصول أقل.يتم تقليل استهلاك الطاقة مقارنة بالحلول القابلة للتوصيل.يصبح أداء النظام أكثر استقرارًا وفعالية.

• الجيل الثالث – بصريات 2.5D المجمعة

تقدم هذه المرحلة تكاملًا أوثق باستخدام التصميمات القائمة على المتدخلين.يتم تجميع المكونات الضوئية والإلكترونية معًا في هيكل مدمج.فهو يسمح بكثافة بيانات أعلى وتحسين توجيه الإشارة.يستمر عرض النطاق الترددي في التوسع بشكل ملحوظ.يدعم هذا الجيل متطلبات مركز البيانات المتقدمة.

• الجيل الرابع – البصريات ثلاثية الأبعاد المجمعة

يتم تقديم التراص العمودي لزيادة كثافة التكامل إلى أقصى حد.يتم دمج طبقات متعددة من المكونات في حزمة واحدة.وهذا يتيح مسارات اتصال أقصر وكفاءة أعلى.وهو يدعم التكامل بين منصات المواد المختلفة.يتحسن الأداء بشكل ملحوظ للأنظمة عالية السرعة.

• الجيل الخامس – الضوئيات المتكاملة بالكامل

يحقق هذا الجيل التكامل الكامل للمكونات البصرية والإلكترونية.يتم تضمين الليزر والعناصر الضوئية داخل العبوة.فهو يقلل من خسائر اقتران ويحسن الكفاءة.يصبح النظام مدمجًا للغاية ومُحسّنًا.إنه يمثل الاتجاه المستقبلي لتغليف الضوئيات السيليكون.

مزايا الضوئيات السيليكون

• سرعة نقل بيانات عالية لأنظمة الحوسبة الحديثة

• يدعم عرض النطاق الترددي العالي للغاية لأحمال عمل البيانات الكبيرة

• انخفاض استهلاك الطاقة مقارنة بالتوصيلات الكهربائية

• تقليل فقدان الإشارة عبر المسافات الطويلة

• تكامل الرقاقة المدمجة والقابلة للتطوير

• متوافق مع عمليات التصنيع CMOS الحالية

• تمكين الاتصال بشكل أسرع في مراكز البيانات وأنظمة الذكاء الاصطناعي

تحديات الضوئيات السيليكون

• صعوبة دمج مصادر الليزر الفعالة الموجودة على الرقاقة

• ارتفاع تكاليف التصنيع والتعبئة

• مشاكل الإدارة الحرارية بسبب الحساسية للحرارة

• المحاذاة المعقدة المطلوبة للاقتران البصري

• تعقيد التصميم في التكامل واسع النطاق

• محدودية توافق المواد مع بعض المكونات

تطبيقات الضوئيات السيليكون

1. مراكز البيانات

تتيح الضوئيات السيليكونية نقل البيانات بسرعة عالية بين الخوادم وأنظمة التخزين.وهو يدعم البنية التحتية للحوسبة السحابية واسعة النطاق.تعمل الوصلات الضوئية على تقليل زمن الوصول واستهلاك الطاقة.وهذا يحسن كفاءة النظام بشكل عام.

2. أنظمة الذكاء الاصطناعي

تتطلب أحمال عمل الذكاء الاصطناعي حركة سريعة للبيانات بين المعالجات.توفر الضوئيات السيليكونية عرض نطاق ترددي عالي للمعالجة المتوازية.وهو يدعم معالجة البيانات في نماذج التعلم الآلي.وهذا يعزز الأداء الحسابي.

3. الاتصالات

يتم استخدامه في شبكات اتصالات الألياف الضوئية لنقل البيانات لمسافات طويلة.تعمل الضوئيات السيليكونية على تحسين جودة الإشارة وسعة النطاق الترددي.وهو يدعم الإنترنت عالي السرعة والبنية التحتية 5G.وهذا يتيح اتصالات عالمية موثوقة.

4. الحوسبة عالية الأداء (HPC)

تستفيد أنظمة HPC من التوصيلات البينية الأسرع بين المعالجات.الضوئيات السيليكونية تقلل من اختناقات الاتصالاتوهو يدعم عمليات المحاكاة واسعة النطاق والحوسبة العلمية.وهذا يحسن كفاءة المعالجة.

5. الاستشعار والتصوير

تُستخدم ضوئيات السيليكون في أجهزة الاستشعار الضوئية للكشف عن التغيرات البيئية.أنها تمكن القياس الدقيق للإشارات الضوئية.وتشمل التطبيقات التشخيص الطبي والرصد البيئي.وهذا يحسن الدقة والحساسية.

6. الالكترونيات الاستهلاكية

يتم استخدامه بشكل متزايد في الأجهزة المتقدمة التي تتطلب نقل البيانات بسرعة.تدعم الضوئيات السيليكونية شاشات العرض عالية الدقة وأنظمة AR/VR.إنها تتيح تصميمات مدمجة وفعالة.وهذا يعزز تجربة المستخدم.

الضوئيات السيليكونية مقابل التوصيل الكهربائي والألياف الضوئية

ميزة	السيليكون الضوئيات	الكهربائية ربط	الألياف الضوئية
نوع الإشارة	بصري (على الرقاقة، ~1310–1550 نانومتر)	الكهربائية (آثار النحاس)	البصرية (الألياف، ~1310–1550 نانومتر)
معدل البيانات (لكل حارة)	25-200 جيجابت في الثانية	10-112 جيجابت في الثانية	100-800+ جيجابت في الثانية
إجمالي عرض النطاق الترددي	> 1 تيرابايت لكل رقاقة	<1 تيرابايت في الثانية (محدود بواسطة ثنائي الفينيل متعدد الكلور)	> 10 تيرابت في الثانية (WDM الأنظمة)
الطاقة لكل بت	~1–5 بيكوجول/بت	~10–50 بيكوجول/بت	~5–20 بيكوجول/بت
فقدان الإشارة	~0.1–1 ديسيبل/سم (على الرقاقة)	~5–20 ديسيبل/م (ثنائي الفينيل متعدد الكلور عالي السرعة)	~0.2 ديسيبل/كم
انتقال المسافة	مم إلى ~ 2 كم	<1 م (عالية السرعة)	10 كم إلى > 1000 كم
التكامل المستوى	مقياس الرقاقة (CMOS متوافق)	على مستوى اللوحة (PCB آثار)	على مستوى النظام (كابلات الألياف)
كثافة القناة	> 100 القنوات/الشريحة	محدودة بها مساحة التوجيه	> 100 القنوات/الألياف (WDM)
الكمون	~1–10 ملاحظة/مم	~50-200 قطعة/سم	~5 ميكروثانية/كم
توليد الحرارة	منخفض (الحد الأدنى خسارة مقاومة)	عالية (I²R الخسائر)	منخفض جدًا
البصمة	<10 ملم² (IC الضوئية)	منطقة ثنائي الفينيل متعدد الكلور كبيرة مطلوب	الألياف الخارجية الروابط
التصميم التعقيد	عالية (التصميم المشترك البصري والكهربائي)	منخفض-متوسط	معتدل
حالة الاستخدام النموذجية	شريحة إلى شريحة، مراكز البيانات، ومسرعات الذكاء الاصطناعي	وحدة المعالجة المركزية والذاكرة الحافلات، وصلات ثنائي الفينيل متعدد الكلور	لمسافات طويلة الاتصالات والشبكات الأساسية
قابلية التوسع الحد	محدودة بها اقتران والتعبئة والتغليف	محدودة بها سلامة الإشارة	محدودة بها التشتت والتضخيم

الاستنتاج

ترسل الضوئيات السيليكونية البيانات باستخدام الضوء، مما يجعل الاتصال أسرع وأكثر كفاءة من الإشارات الكهربائية.إنه يعمل من خلال الأجزاء الرئيسية مثل الأدلة الموجية والمعدلات والليزر وأجهزة الكشف الضوئي التي تتعامل مع عملية الإشارة الكاملة.تساعد التصميمات وطرق التغليف المختلفة على تحسين الأداء وجعل الأنظمة أكثر إحكاما.وحتى مع وجود بعض التحديات، يتم استخدامه على نطاق واسع في مراكز البيانات والذكاء الاصطناعي والاتصالات وغيرها من التطبيقات عالية السرعة.
