دليل تبديل الشرائح: كيف يعمل وأنواعه وتطبيقات الدوائر

في هذه المقالة، سوف تتعرف على ما هو المفتاح المنزلق وكيفية استخدامه للتحكم في تدفق الكهرباء في الدائرة.سوف تفهم رمزها وبنيتها الداخلية ومبدأ عملها.سوف تستكشف أيضًا الأنواع المختلفة للمفاتيح المنزلقة ومواصفاتها الكهربائية ومزاياها وقيودها وتطبيقاتها الشائعة.بالإضافة إلى ذلك، ستشاهد كيفية مقارنة المفاتيح المنزلقة بمفاتيح التبديل والمفاتيح المجدافية وكيفية اختيار المفتاح المناسب للدائرة.

كتالوج

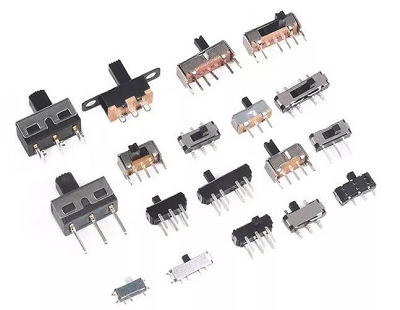

الشكل 1. تبديل الشريحة

ما هو تبديل الشريحة؟

المفتاح المنزلق هو مفتاح كهروميكانيكي يدوي صغير يستخدم للتحكم في تدفق التيار الكهربائي في الدائرة.يعمل عن طريق تحريك شريط تمرير صغير من موضع إلى آخر لتشغيل الدائرة أو إيقاف تشغيلها أو لتغيير اتصالها.توجد المفاتيح المنزلقة بشكل شائع في الأجهزة الإلكترونية ولوحات الدوائر ولوحات التحكم لأنها صغيرة الحجم وسهلة التشغيل.إنها تسمح بتمكين الطاقة الكهربائية أو تعطيلها يدويًا بحركة انزلاقية بسيطة.نظرًا لموثوقيتها وتصميمها البسيط، تُستخدم المفاتيح المنزلقة على نطاق واسع في الأجهزة الإلكترونية الاستهلاكية وأجهزة التحكم في الطاقة والوحدات الإلكترونية الصغيرة.

رمز تبديل الشريحة

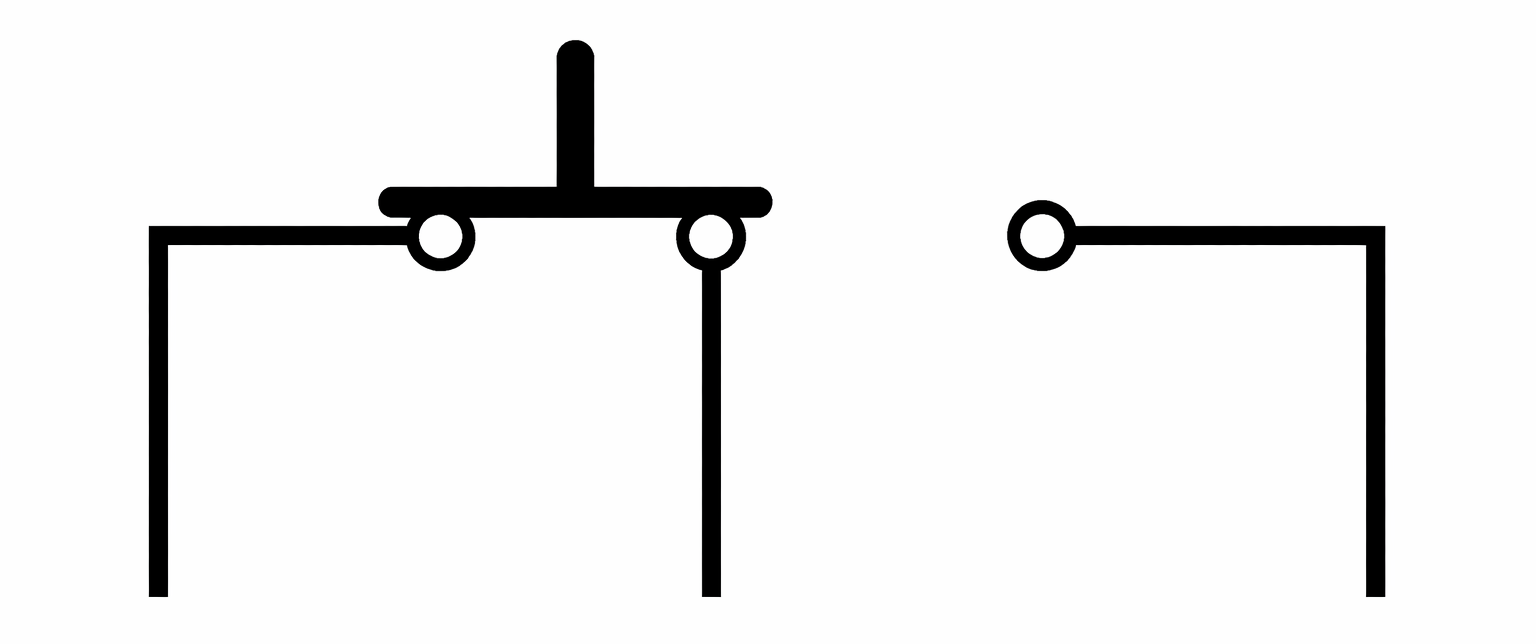

الشكل 2. رمز تبديل الشريحة

في المخططات الكهربائية، يمثل رمز مفتاح الشريحة جهاز التبديل المستخدم لفتح أو إغلاق الدائرة الكهربائية.يتكون الرمز عادةً من نقاط اتصال ثابتة وخط متحرك يشير إلى مسار التبديل بين المحطات الطرفية.يساعدنا هذا الرسم البياني على فهم كيفية توصيل المفتاح لأجزاء مختلفة من الدائرة.قد يختلف الرمز الدقيق قليلاً اعتمادًا على تكوين المفتاح الموضح في الرسم التخطيطي.يضمن استخدام الرموز التخطيطية القياسية بقاء مخططات الدوائر واضحة ومتسقة وسهلة التفسير أثناء التصميم الإلكتروني واستكشاف الأخطاء وإصلاحها.

بناء مفتاح الشريحة

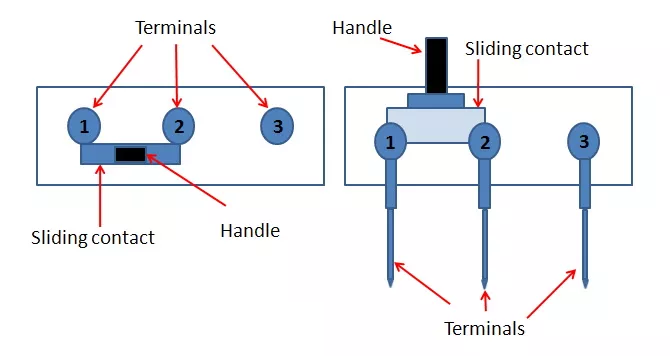

الشكل 3. بناء مفتاح الشريحة

• المقبض (المنزلق)

المقبض هو الجزء الخارجي من المفتاح المنزلق الذي يتم تحريكه بإصبعك.عادة ما تكون مصنوعة من البلاستيك أو مادة عازلة متينة لضمان التشغيل اليدوي الآمن.يتحرك المقبض أفقيًا على طول مسار ثابت لإعادة وضع جهات الاتصال الداخلية داخل المفتاح.

• جهة الاتصال المنزلقة (جهة الاتصال المتحركة)

جهة الاتصال المنزلقة هي القطعة الموصلة المنقولة المرتبطة بآلية التمرير.عادة ما تكون مصنوعة من المعدن لضمان الاتصال الكهربائي الجيد بين المحطات الطرفية.يتحرك هذا المكون فعليًا عبر نقاط اتصال مختلفة عند تحريك شريط التمرير.

• المحطات

المحطات الطرفية هي المسامير المعدنية التي تربط المفتاح المنزلق بدائرة كهربائية.وهي تمتد من جسم المفتاح بحيث يمكن لحامها على لوحة الدوائر المطبوعة (PCB).تعمل كل محطة كنقطة اتصال بين المفتاح والأسلاك الخارجية للدائرة.

• السكن

الغلاف هو الغلاف الخارجي الذي يحيط بالمكونات الداخلية لمفتاح الشريحة ويحميها.عادة ما تكون مصنوعة من البلاستيك أو المعدن لتوفير القوة الميكانيكية والعزل.يحافظ الغلاف على محاذاة الأجزاء الداخلية ويحميها من الغبار والأضرار والتدخل الخارجي.

مبدأ العمل لمفتاح الشريحة

يعتمد مبدأ عمل المفتاح المنزلق على حركة المشغل المنزلق الذي يغير الاتصال بين جهات الاتصال الداخلية.عندما تضغط على شريط التمرير إلى جانب واحد، تتم محاذاة جهة الاتصال الداخلية مع طرف محدد داخل المفتاح.هذه المحاذاة إما تكمل المسار الكهربائي أو تقطع الاتصال حسب موضع المفتاح.إذا كان الاتصال يربط بين محطتين، يمكن للتيار الكهربائي أن يتدفق عبر الدائرة.عندما يتحرك شريط التمرير بعيدًا عن نقطة الاتصال، ينقطع مسار الدائرة ويتوقف تدفق التيار.تسمح هذه الحركة الانزلاقية البسيطة للمفتاح بالتحكم يدويًا في الحالة الكهربائية للدائرة.وبسبب هذه الآلية المباشرة، توفر المفاتيح المنزلقة تحكمًا يدويًا موثوقًا به في العديد من الأنظمة الإلكترونية.

أنواع مفاتيح الشرائح

مفتاح الشريحة SPDT

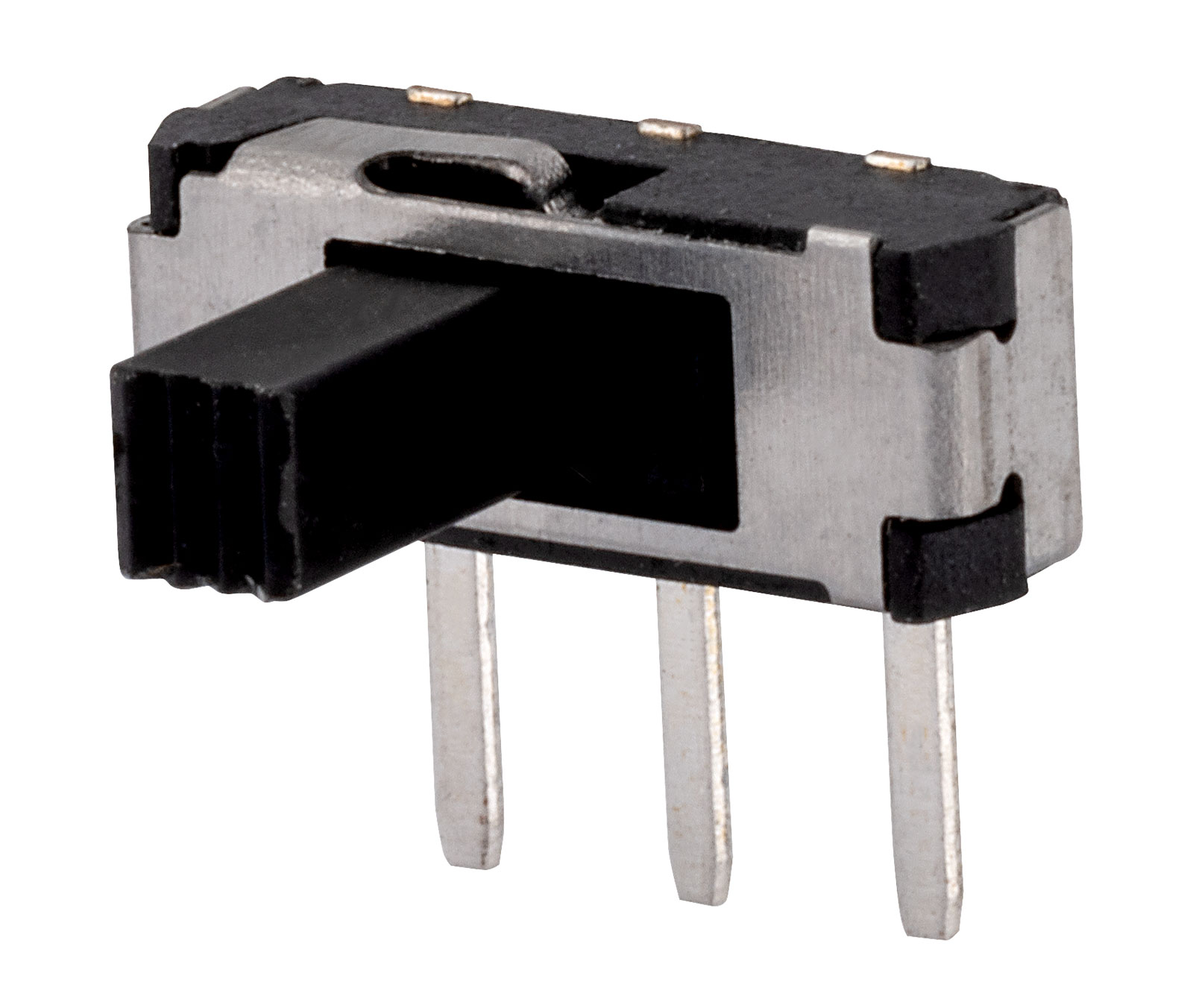

الشكل 4. مفتاح الشريحة SPDT

إن المفتاح المنزلق SPDT (الرمي المزدوج ذو القطب الواحد) هو مفتاح يربط أحد أطراف الإدخال بواحد من طرفي الإخراج المحتملين.يحتوي على جهة اتصال واحدة متحركة يمكنها الانزلاق بين نقطتي اتصال مختلفتين.عندما يتحرك شريط التمرير إلى موضع واحد، يتصل طرف الإدخال بطرف الإخراج الأول.عندما يتحرك شريط التمرير إلى الجانب الآخر، يتغير الاتصال إلى محطة الإخراج الثانية.يسمح إجراء التبديل هذا بإعادة توجيه مسار دائرة واحدة بين طريقين كهربائيين مختلفين.يوضح التصميم الموضح في الشكل كيف يقوم المشغل المنزلق بتغيير الاتصال بين الأطراف أثناء تحركه.وبسبب ترتيب التبديل البسيط هذا، تُستخدم مفاتيح التبديل المنزلقة SPDT بشكل شائع لاختيار الإشارة الأساسية أو الدائرة.

مفتاح الشريحة SPST

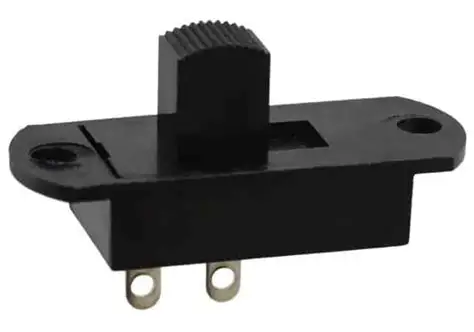

الشكل 5. مفتاح الشريحة SPST

يعد المفتاح المنزلق SPST (Single Pole Single Throw) أبسط نوع من المفاتيح المنزلقة المستخدمة للتحكم في دائرة كهربائية واحدة.يحتوي على طرف إدخال واحد وطرف إخراج واحد متصلين أو منفصلين عن طريق الإجراء المنزلق.عندما يتم نقل شريط التمرير إلى وضع التشغيل، فإن جهة الاتصال الداخلية تربط المحطتين معًا.عندما يتحرك شريط التمرير إلى وضع إيقاف التشغيل، ينفصل الاتصال وينقطع المسار الكهربائي.تعمل هذه الآلية البسيطة كعنصر تحكم أساسي في تشغيل/إيقاف التيار الكهربائي.يوضح الهيكل الموضح في الشكل كيفية انتقال شريط التمرير بين موضعين للتحكم في الاتصال.نظرًا لبساطته، يُستخدم المفتاح المنزلق SPST على نطاق واسع لوظائف تبديل الطاقة المباشرة.

DPST تبديل الشريحة

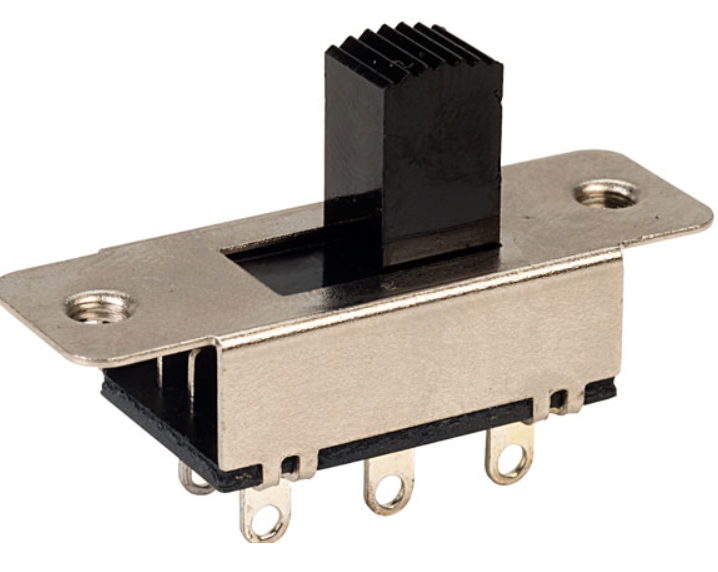

الشكل 6. مفتاح الشريحة DPST

تم تصميم المفتاح المنزلق DPST (القطب المزدوج الفردي) للتحكم في دائرتين مستقلتين في نفس الوقت باستخدام إجراء انزلاقي واحد.يحتوي على مسارين داخليين منفصلين للتبديل يتحركان معًا عند تشغيل شريط التمرير.عندما يتم دفع شريط التمرير إلى وضع التشغيل، تصبح كلتا الدائرتين متصلتين في وقت واحد.عند نقله إلى وضع إيقاف التشغيل، يتم فتح كلا التوصيلين في نفس الوقت.يسمح هذا التصميم بتبديل خطين كهربائيين معًا بتحكم يدوي واحد.يعكس التكوين الموضح في الشكل كيفية تأثير حركة انزلاقية واحدة على مسارين داخليين للتبديل.تُستخدم مفاتيح الشريحة DPST بشكل شائع عندما يجب التحكم في دائرتين معًا بطريقة متزامنة.

DPDT تبديل الشريحة

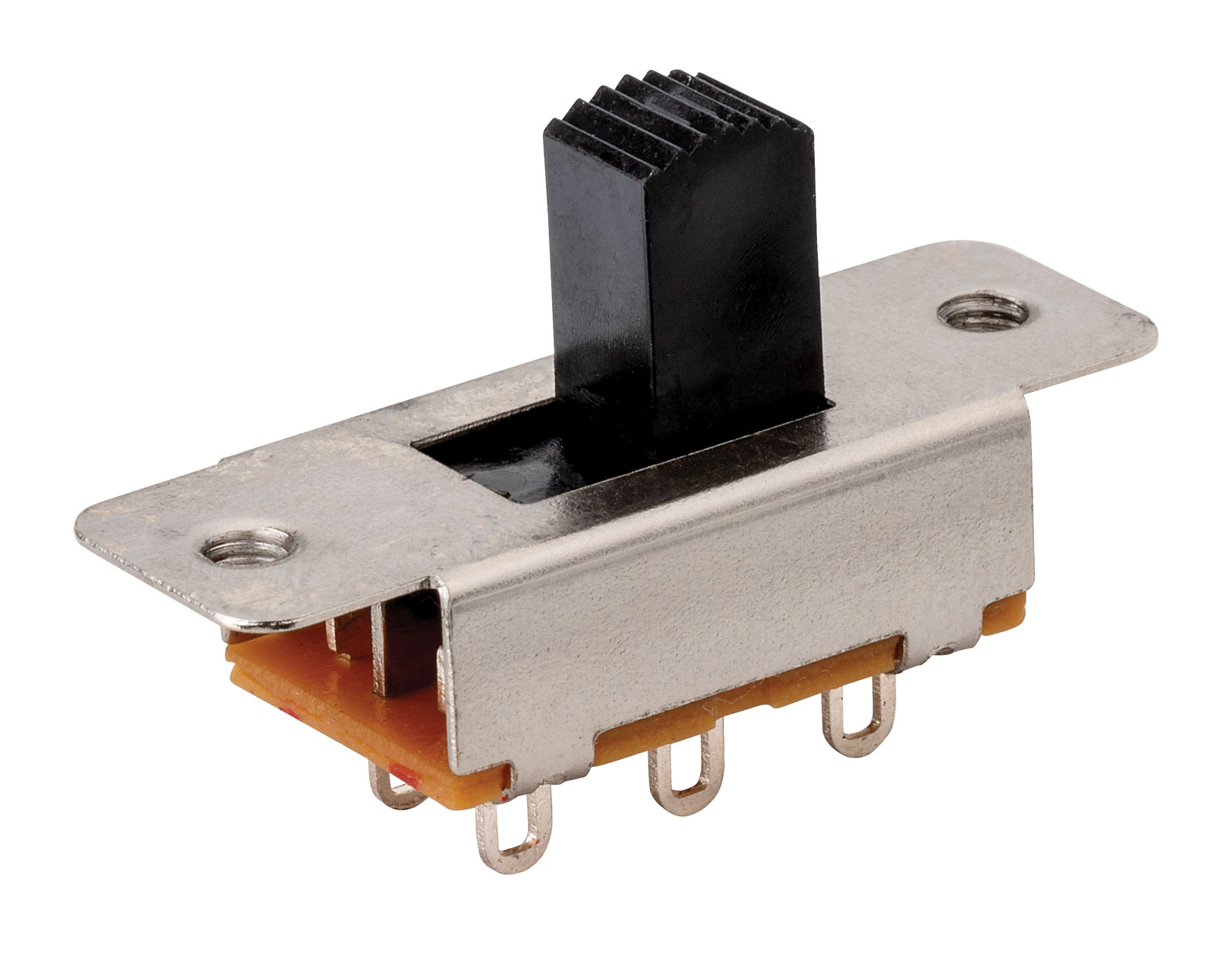

الشكل 7. مفتاح الشريحة DPDT

إن المفتاح المنزلق DPDT (الرمي المزدوج ذو القطب المزدوج) هو جهاز تبديل يمكنه التحكم في دائرتين منفصلتين وتبديل كل منهما بين مسارين مختلفين للإخراج.يحتوي على قطبين، لكل منهما نقطتي اتصال محتملتين.عندما يتحرك شريط التمرير، تقوم كلتا الدائرتين بتغيير مواضع الاتصال الخاصة بهما في نفس الوقت.يسمح هذا لكل دائرة بالتناوب بين مسارين طرفيين مختلفين اعتمادًا على موضع شريط التمرير.يوضح هيكل التبديل الموضح في الشكل كيفية ترتيب أطراف متعددة لدعم وظيفة التبديل المزدوج هذه.وبسبب هذه الإمكانية، يوفر المفتاح المنزلق DPDT تحكمًا مرنًا في التحويل للدوائر التي تتطلب تغييرين في الاتصال المتزامن.

المواصفات الكهربائية للمفاتيح المنزلقة

المعلمة	المواصفات
الجهد المقنن	12 فولت - 50 فولت تيار مستمر، تصنيف نموذجي لمفاتيح الشرائح الصغيرة PCB
التقييم الحالي	0.3 أمبير - 3 أمبير حسب حجم المفتاح وتصميم جهة الاتصال
اتصل بالمقاومة	≥ 20 متر مكعب بشكل نموذجي عندما تكون جهات الاتصال مغلقة
مقاومة العزل	≥ 100 MΩ عند 500 فولت تيار مستمر
قوة عازلة	500 فولت – 1000 فولت تيار متردد لمدة دقيقة واحدة بين الأطراف
نطاق درجة حرارة التشغيل	-20 درجة مئوية إلى +85 درجة مئوية نطاق التشغيل النموذجي
الحياة الميكانيكية	10,000 – 50,000 دورة تبديل
الحياة الكهربائية	5000 - 10000 دورة تبديل تحت الحمل المقدر
نوع المحطة	دبابيس ثنائي الفينيل متعدد الكلور من خلال ثقب أو محطات العروة لحام
مواد الاتصال	سبائك النحاس المطلية بالفضة أو اتصالات النحاس
تقييم الاتصال	0.3 أمبير عند 50 فولت تيار مستمر أو 3 أمبير عند 12 فولت تيار مستمر (التقييمات الشائعة)
قوة التبديل	100 gf – 300 gf قوة تشغيل المنزلق
مسافة السفر	حركة منزلق 2 مم - 4 مم بين المواضع
المواد العازلة	لدن بالحرارة عالي الحرارة (تصنيف UL94 V-0)
التباعد الطرفي	2.54 مم - 5.08 مم درجة PCB القياسية

مزايا وقيود مفاتيح الشريحة

تُستخدم المفاتيح المنزلقة في الدوائر الإلكترونية لأنها بسيطة ورخيصة الثمن وسهلة الاستخدام، ولكن لها أيضًا بعض القيود.

مزايا مفاتيح الشريحة

• التحكم اليدوي البسيط يجعل المفاتيح المنزلقة سهلة التشغيل في العديد من الأجهزة الإلكترونية.

• الحجم الصغير يسمح لها بالتناسب بسهولة مع لوحات الدوائر الصغيرة والمعدات المحمولة.

• انخفاض تكلفة التصنيع يجعلها اقتصادية بالنسبة للمنتجات الإلكترونية واسعة النطاق.

• يوفر وضع التشغيل/الإيقاف الواضح حالة تبديل مرئية.

• يضمن الهيكل الميكانيكي الموثوق أداء تبديل مستقرًا في الدوائر الأساسية.

• سهولة التركيب على لوحات الدوائر المطبوعة باستخدام أطراف اللحام القياسية.

حدود مفاتيح الشريحة

• يمكن أن تبلى نقاط الاتصال الميكانيكية بعد العديد من دورات التبديل.

• سرعة تحويل محدودة مقارنة بالمحولات الإلكترونية أو ذات الحالة الصلبة.

• الحجم الصغير قد يجعل التشغيل اليدوي صعبًا في بعض التصميمات.

• غير مناسب لتطبيقات التحويل ذات الطاقة العالية أو التيار العالي.

• يمكن أن يؤثر التعرض للغبار أو الرطوبة على موثوقية التبديل على المدى الطويل.

تطبيقات مفاتيح الشريحة

1. الالكترونيات الاستهلاكية

تُستخدم مفاتيح الشرائح بشكل متكرر في الأجهزة الإلكترونية الاستهلاكية الصغيرة مثل أجهزة الراديو ومكبرات الصوت والأدوات الإلكترونية.إنها تسمح بالتحكم يدويًا في الطاقة أو الوظائف الأساسية بحركة انزلاقية بسيطة.حجمها الصغير يجعلها مثالية للأجهزة ذات المساحة الداخلية المحدودة.

2. الأجهزة الإلكترونية المحمولة

تستخدم العديد من الأجهزة المحمولة مفاتيح منزلقة للتحكم في الطاقة أو اختيار الوضع.تشمل الأمثلة الإلكترونيات المحمولة والوحدات التي تعمل بالبطارية وأجهزة الاتصالات الصغيرة.يوفر المفتاح وضعًا ماديًا واضحًا يشير إلى ما إذا كان الجهاز في وضع التشغيل أو إيقاف التشغيل.

3. الألعاب الإلكترونية

تُستخدم المفاتيح المنزلقة على نطاق واسع في الألعاب التي تعمل بالبطارية للتحكم في الطاقة أو تنشيط وظائف الصوت والإضاءة.إنها توفر حل تبديل بسيط ودائم ومناسب للاستخدام اليدوي المتكرر.حجمها الصغير يناسب أيضًا بشكل جيد داخل علب الألعاب المدمجة.

4. لوحات التحكم

تتضمن لوحات التحكم الصناعية أو الإلكترونية أحيانًا مفاتيح انزلاقية لتحديد أوضاع التشغيل أو تمكين وظائف معينة.يوفر المفتاح طريقة واضحة ومباشرة لتغيير الإعدادات يدويًا.إن تشغيلها المباشر يجعل من السهل التحكم في المعدات.

5. الإلكترونيات والنماذج الأولية التي تصنعها بنفسك

تُستخدم مفاتيح الشرائح بشكل شائع في المشاريع الإلكترونية ولوحات النماذج الأولية ومجموعات التطوير.أنها تسمح بالتحكم يدويًا في حالات الدائرة أثناء الاختبار والتجريب.هيكلها البسيط يجعلها سهلة الاندماج في التصميمات الإلكترونية المخصصة.

6. دوائر اختيار البطارية

تستخدم بعض الأنظمة الإلكترونية مفاتيح منزلقة لتوصيل أو فصل مصادر البطارية داخل الدائرة.يتيح ذلك إدارة مصادر الطاقة يدويًا في الأجهزة الإلكترونية الصغيرة.يوفر الإجراء المنزلق طريقة بسيطة للتحكم في الاتصال بين خطوط الكهرباء.

تبديل الشريحة مقابل تبديل التبديل مقابل تبديل مجداف

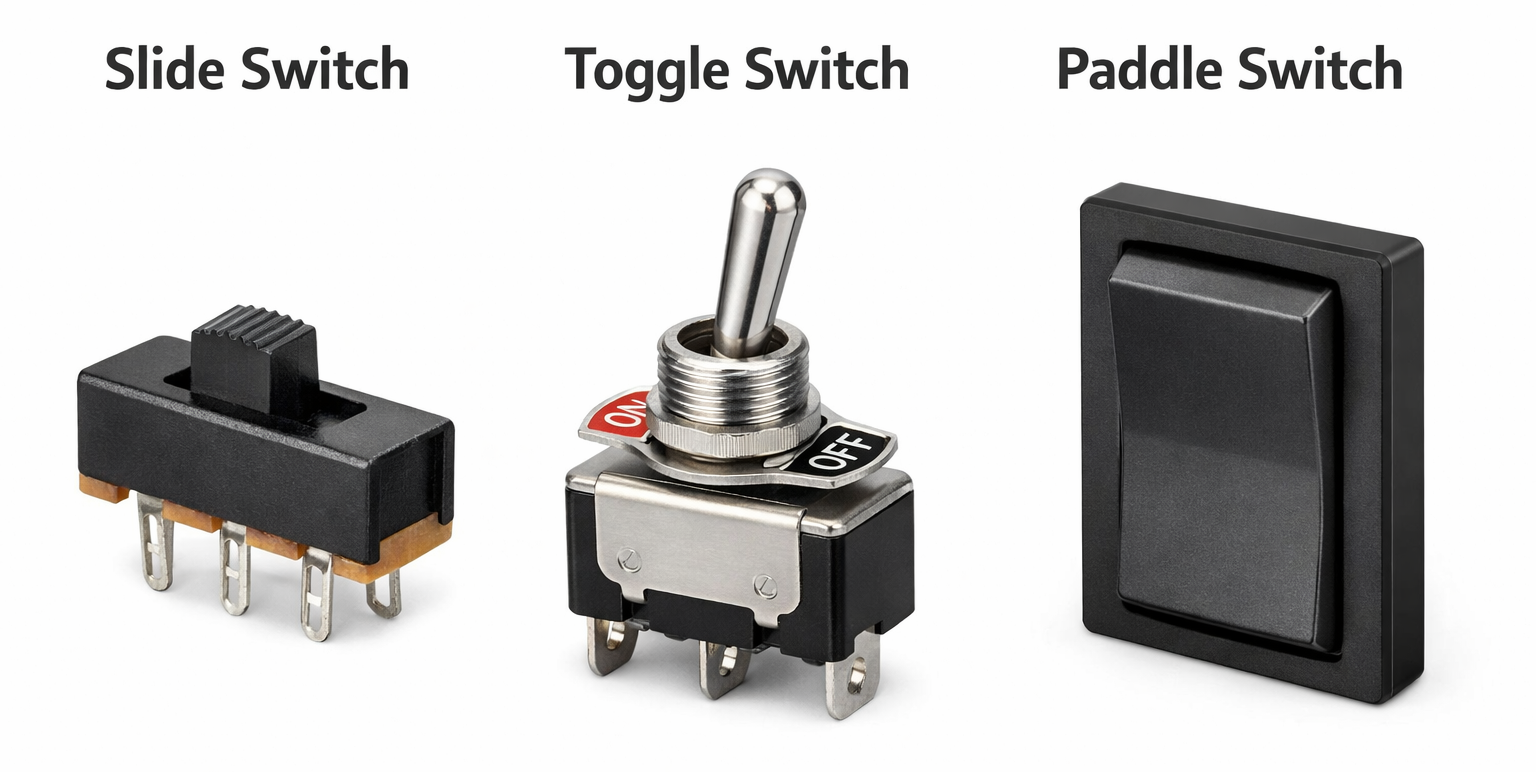

الشكل 8. تبديل الشريحة مقابل تبديل التبديل مقابل تبديل المجداف

ميزة	تبديل الشريحة	تبديل التبديل	تبديل مجداف
طريقة التشغيل	حركة انزلاقية	حركة تقلب الرافعة	الضغط على سطح مجداف مسطح
تفاعل المستخدم	حرك لليسار أو لليمين	اقلب الرافعة لأعلى أو لأسفل	ادفع المجداف
التصميم الميكانيكي	شريط تمرير خطي مدمج	المحرك القائم على الرافعة	مشغل مسطح كبير
نمط التركيب	تركيب ثنائي الفينيل متعدد الكلور أو اللوحة	جبل لوحة	تركيب على الحائط أو اللوحة
الحجم	صغيرة ومضغوطة	حجم متوسط	تصميم أكبر
مؤشر الموقف البصري	مسح موضع شريط التمرير	يشير اتجاه الرافعة إلى الحالة	موضع المجداف يشير إلى الحالة
التحكم النموذجي	التحكم في الدائرة البسيطة	التحكم في تبديل الدائرة	التحكم في الطاقة للإضاءة
سهولة التشغيل	حركة انزلاقية بسيطة	يتطلب التقليب رافعة	عملية ضغط سهلة
التثبيت	في كثير من الأحيان ملحوم لثنائي الفينيل متعدد الكلور	يتم تركيبه من خلال فتحة اللوحة	مثبتة في لوحات الحائط
تكامل الجهاز	يستخدم داخل الأجهزة الإلكترونية	المستخدمة في لوحات المعدات	تستخدم في أنظمة التحكم في الغرفة
دقة التحكم	مناسبة للدوائر الصغيرة	مناسبة لمختلف الدوائر	مصممة للتحكم اليدوي في الغرفة
المتانة	حياة ميكانيكية معتدلة	حياة ميكانيكية قوية بشكل عام	مصممة للاستخدام اليدوي المتكرر
تبديل النمط	حركة التبديل الخطية	حركة الرافعة الدورانية	التبديل القائم على الصحافة
البيئة النموذجية	الالكترونيات والأجهزة الصغيرة	اللوحات الصناعية أو المعدات	السيطرة على السكن أو البناء
التصميم المرئي	الحد الأدنى والمضغوطة	ميكانيكية ومكشوفة	سطح حديث ومسطح

كيفية اختيار مفتاح الشريحة الصحيح؟

1. تحديد التقييم الكهربائي

الخطوة الأولى هي التحقق من مستويات الجهد والتيار المطلوبة للدائرة التي سيتم استخدام المفتاح فيها.يجب أن يحتوي المفتاح المنزلق المحدد على تقييمات كهربائية تدعم هذه القيم بأمان.يساعد اختيار مفتاح ذو تصنيف مناسب على منع ارتفاع درجة الحرارة ويضمن تشغيل الدائرة بشكل مستقر.

2. حدد نوع التثبيت المناسب

تتوفر مفاتيح الشرائح في أنماط تركيب مختلفة مثل تركيب PCB أو تركيب اللوحة.يجب أن يتطابق نوع التثبيت مع التصميم الميكانيكي للجهاز أو لوحة الدائرة.يضمن التثبيت الصحيح أن المفتاح يناسب بشكل آمن ويعمل بشكل موثوق أثناء التشغيل.

3. ضع في اعتبارك حجم وأبعاد المفتاح

يجب أن يتطابق الحجم الفعلي لمفتاح الشريحة مع المساحة المتوفرة في الجهاز.يجب عليك التحقق من أبعاد المفتاح والتباعد الطرفي ومسافة انتقال شريط التمرير.يضمن المفتاح ذو الحجم المناسب التثبيت السلس والتشغيل المريح.

4. تحقق من العدد المطلوب من الأعمدة والرميات

توفر التكوينات المختلفة لمفتاح الشريحة خيارات اتصال مختلفة للدوائر الكهربائية.يجب أن يتطابق ترتيب العمود والرمي المطلوب مع وظيفة التحكم في الدائرة المقصودة.يضمن تحديد التكوين الصحيح أن يقوم المحول بمهمة التبديل المطلوبة.

5. تقييم المتانة والحياة الميكانيكية

يشير تصنيف العمر الميكانيكي إلى عدد دورات التبديل التي يمكن أن يؤديها المفتاح المنزلق قبل حدوث التآكل.يجب أن تستخدم الأجهزة التي تتطلب تبديلًا متكررًا مفاتيح مصممة لعمر ميكانيكي أطول.ويساعد ذلك في الحفاظ على أداء موثوق خلال الاستخدام الممتد.

6. النظر في الظروف البيئية

يمكن أن تؤثر العوامل البيئية مثل درجة الحرارة والرطوبة والغبار على أداء المحول.يؤدي تحديد محول مصمم لبيئة التشغيل المتوقعة إلى تحسين الموثوقية على المدى الطويل.وهذا مهم بشكل خاص للأجهزة المستخدمة في الظروف القاسية أو الخارجية.

الاستنتاج

المفاتيح المنزلقة هي أجهزة بسيطة وموثوقة تستخدم للتحكم في الدوائر الكهربائية بحركة انزلاقية.إن صغر حجمها وتكلفتها المنخفضة وسهولة تشغيلها يجعلها شائعة في العديد من الأجهزة الإلكترونية ولوحات الدوائر.يساعد فهم أجزائها ومبدأ عملها وأنواعها ومواصفاتها في اختيار المفتاح المناسب للدائرة.يضمن اختيار المفتاح المنزلق الصحيح بناءً على التصنيف الكهربائي والحجم والتكوين التحكم الآمن والفعال في الدائرة.
