نظرة عامة على TMS320C6421ZWT5 DSP: الميزات والبدائل والمواصفات والتطبيقات

في هذه المقالة ، ستتعرف على TMS320C6421ZWT5 ، وهو معالج إشارة رقمي (DSP) من شركة Texas Instruments.سوف نتجاوز ما هو عليه ، وكيفية عمله ، والميزات الرئيسية التي تجعلها مفيدة في أنظمة مختلفة.سترى أيضًا الرسوم البيانية والمواصفات والتطبيقات والخطوات البسيطة لبرمجتها.في النهاية ، ستفهم أين ولماذا تستخدم هذه الشريحة.

كتالوج

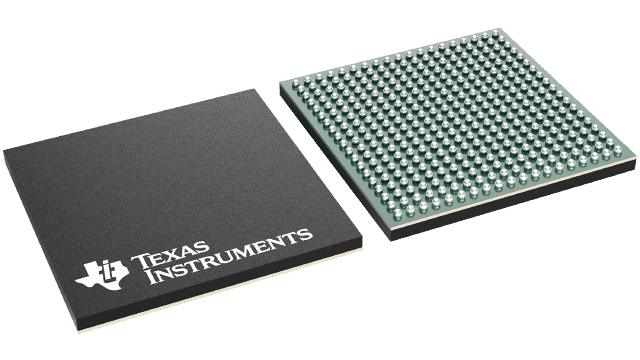

ما هو TMS320C6421ZWT5؟

ال TMS320C6421ZWT5 هو معالج إشارة رقمية عالي الأداء (DSP) تم تطويره بواسطة Texas Instruments كجزء من عائلة TMS320C64x+.بنيت على بنية Velociti.2 VLIW ، يقدم هذا الجهاز أداءً قويًا معالجة النقطة الثابتة المصممة لمعالجة الإشارات المكثفة في الأنظمة المضمنة الحديثة.مع وصول سرعات الساعة إلى ما يصل إلى 500 ميجاهرتز ، فإنه قادر على تنفيذ تعليمات متعددة لكل دورة ، مما يجعلها مناسبة لمجموعة واسعة من مهام المعالجة المتقدمة.تنتمي سلسلة C6421 ، التي تنتمي إلى منصة TMS320C6000 DSP الأوسع ، وتركز على حلول Texas Instruments للأمام على الحلول القابلة للتطوير والمتوافقة مع الكود.كجزء من عائلة معالجات مثبتة في جميع أنحاء العالم ، يوفر TMS320C6421ZWT5 أساسًا موثوقًا للتصميمات طويلة الأجل.

هل تبحث عن TMS320C6421ZWT5؟اتصل بنا للتحقق من الأسهم الحالية ، وتهمة المهلة ، والتسعير.

TMS320C6421ZWT5 CAD نماذج

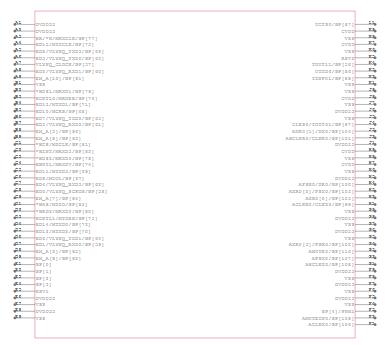

TMS320C6421ZWT5 رمز

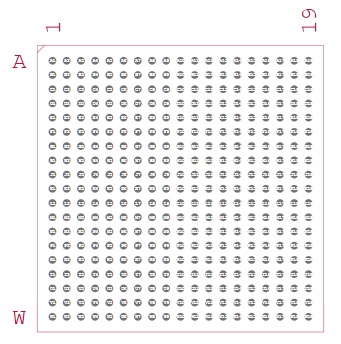

TMS320C6421ZWT5 بصمة

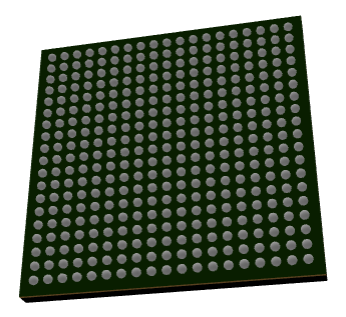

TMS320C6421ZWT5 3D نموذج

TMS320C6421ZWT5 ميزات

• عالي الأداء DSP Core

يتم تشغيل الجهاز بواسطة Core Velociti.2 ™ VLIW ، قادر على تنفيذ ما يصل إلى ثمانية تعليمات في دورة واحدة.تتيح هذه البنية إنتاجية عالية جدًا ، مما يجعلها مثالية لمهام معالجة الإشارات المعقدة.

• مضاعفات فعالة و alus

إنه يدمج ست وحدات منطقية حسابية (ALUS) ومضاعفتين قويتين ، والتي يمكنها التعامل مع عمليات متعددة في وقت واحد.يدعم هذا التصميم عمليات الرياضيات المكثفة مثل التصفية والتعديل والترميز.

• ذاكرة مرنة على الرقاقة

يتضمن المعالج ذاكرة التخزين المؤقت للبرنامج 16 كيلو بايت ، و 48 كيلو بايت ذاكرة التخزين المؤقت للبيانات ، و 64 كيلو بايت من ذاكرة L2 الموحدة.هذه الموارد الداخلية تقلل من الكمون ودعم تنفيذ التطبيقات بشكل أسرع.

• واجهات DDR2 وذاكرة الفلاش

تتميز الرقاقة بوحدة تحكم DDR2 SDRAM 16 بت و emiF غير المتزامن بحجم 8 بت للذاكرة الخارجية مثل ولا NAND Flash.تسمح هذه المرونة بتوسيع الذاكرة للتطبيقات الأكبر.

• دعم محيطي متعدد الاستخدامات

يوفر مجموعة واسعة من الواجهات بما في ذلك UART و I²C و MCBSP و MCASP مع SPDIF وواجهة منفذ مضيف 16 بت.هذه تجعل المعالج قابلاً للتكيف بشكل كبير مع الأنظمة الصوتية والصوت والصناعية.

• وحدة تحكم DMA المحسنة (EDMA)

يدعم وحدة تحكم DMA المحسّنة 64 قناة نقل البيانات السريعة بين الذاكرة والأجهزة الطرفية.هذا يقلل من تحميل وحدة المعالجة المركزية ويحسن أداء النظام بشكل عام.

• الشبكات والاتصال

تدمج الشريحة جهاز Mac 10/100 Ethernet مع دعم MII/RMII وواجهة VLYNQ للتواصل الخارجي.هذه الميزات تجعلها مناسبة للتطبيقات المضمنة التي تدعم الشبكة.

• غني للأغراض العامة i/o

مع ما يصل إلى 111 دبابيس GPIO متعددة الإرسال وثلاثة مخرجات PWM ، يوفر DSP مرونة ممتازة للتحكم في النظام والتواصل المخصص.هذا يضمن سهولة التكامل في مجموعة واسعة من تصميمات الأجهزة.

• تشغيل الجهد المنخفض

تعمل مع جهد أساسي من مستويات 1.05 فولت أو 1.2 فولت و I/O من 1.8 فولت أو 3.3 فولت. هذا التوازن بين كفاءة الطاقة والمرونة يجعلها موثوقة للتصميمات المدمجة.

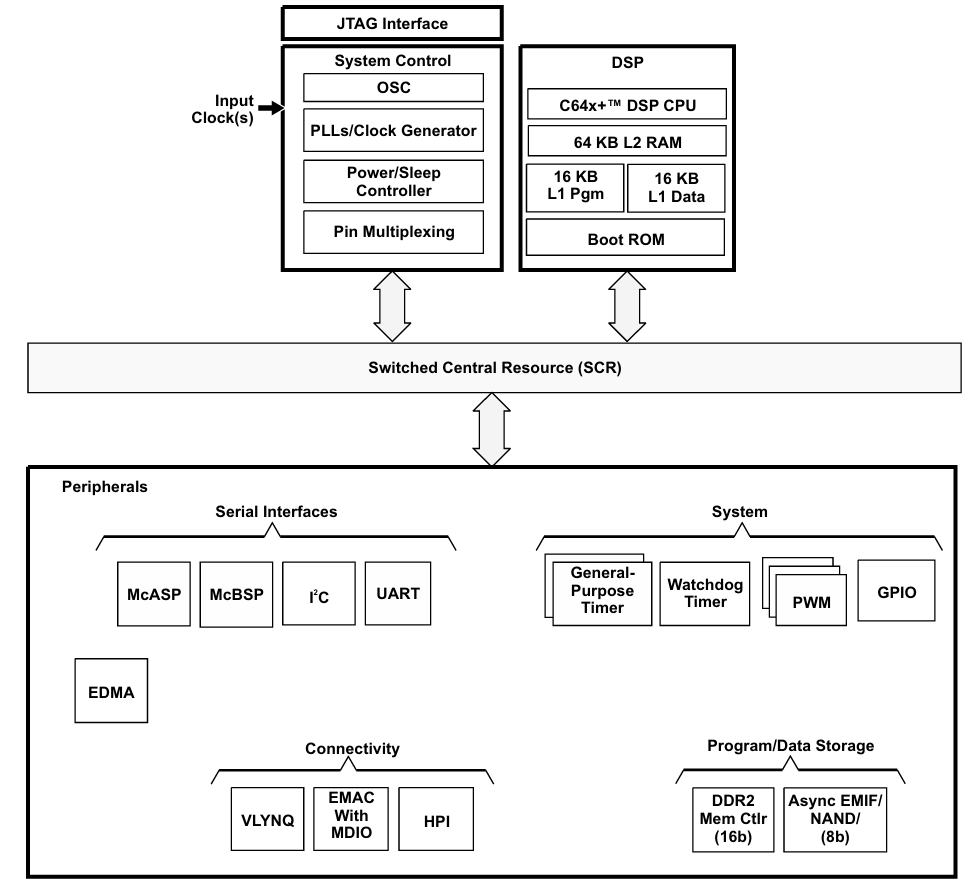

TMS320C6421 مخطط كتلة وظيفية

يسلط مخطط كتلة الوظيفية TMS320C6421ZWT5 الضوء على كيفية تجمع المعالج بين جوهره وذاكرته والأجهزة الطرفية للعمل معًا.يوجد في المركز وحدة المعالجة المركزية C64x+ DSP مع ذاكرة L1 و L2 بالإضافة إلى ROM ، مما يضمن الوصول السريع للبيانات والبدء السريع.كتل التحكم في النظام مثل المذبذبات ، PLLS ، وإدارة الطاقة معالجة توليد الساعة ، وأنماط الطاقة المنخفضة ، وتوجيه الإشارة.

يتم ربط جميع الأجزاء من خلال المورد المركزي المحول (SCR) ، والذي يعمل مثل الحافلة الرئيسية لتدفق البيانات.يتضمن المعالج واجهات تسلسلية مثل UART و I²C و MCBSP و MCASP ، بدعم من وحدة تحكم EDMA قوية لنقل البيانات عالية السرعة.كما أنه يتميز أجهزة ضبط الوقت ووظائف الوكالة الدولية للطاقة و PWM و GPIO للتحكم العام في النظام.

للاتصال ، يوفر الجهاز MAC مع MDIO و VLYNQ وواجهة منفذ مضيف ، مما يجعله مرنًا للشبكات والاتصال الخارجي.يتم دعم توسيع الذاكرة من خلال وحدة تحكم ذاكرة DDR2 و EMIF غير متزامن لـ NAND أو FLASH.تُظهر هذه الكتل معًا كيف تم تصميم الشريحة للتعامل مع المعالجة المكثفة مع ذاكرة فعالة وخيارات اتصال واسعة.

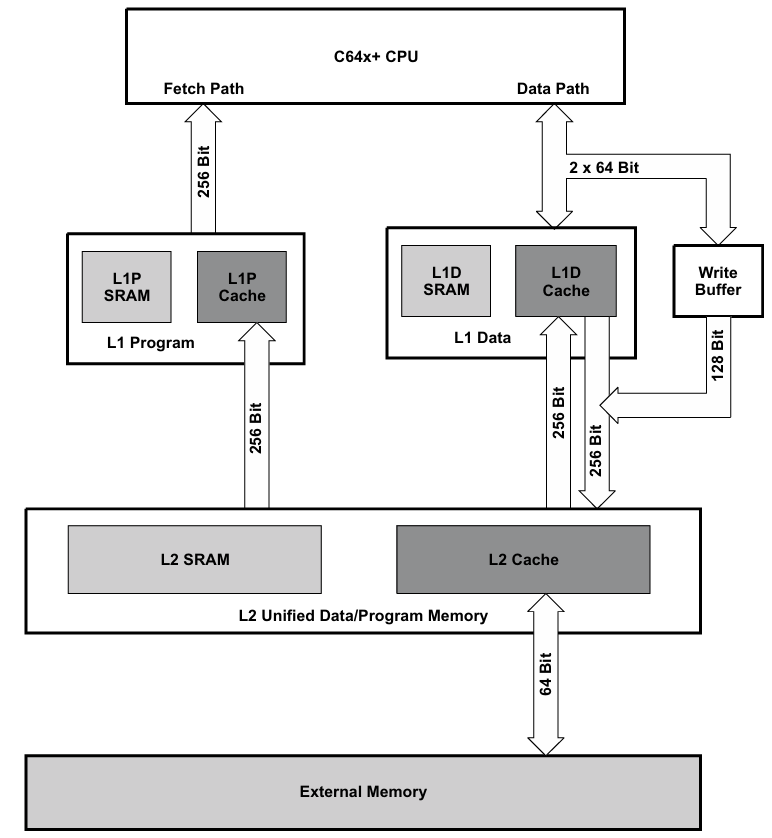

بنية ذاكرة التخزين المؤقت C64x+

تم تصميم بنية ذاكرة ذاكرة التخزين المؤقت C64x+ في TMS320C6421ZWT5 لإعطاء وصول سريع للوصول إلى التعليمات والبيانات.يبدأ بذاكرة L1 ، والتي يتم تقسيمها إلى جزأين: برنامج L1 (L1P) للتعليمات وبيانات L1 (L1D) للبيانات.يشمل كلاهما SRAM وذاكرة التخزين المؤقت ، متصلين بوحدة المعالجة المركزية مع مسارات واسعة 256 بت لعمليات النقل عالية السرعة.

وراء ذلك ، تعمل ذاكرة L2 كمساحة أكبر وموحدة لكل من البيانات والبرامج.يحتوي على SRAM وذاكرة التخزين المؤقت ، ويتصل بالذاكرة الخارجية من خلال حافلة 64 بت.يساعد المخزن المؤقت للكتابة في تسريع تخزين البيانات عن طريق التعامل مع الكتابة في الخلفية.يحافظ هذا التصميم المطبق على استخدام البيانات بشكل متكرر بالقرب من وحدة المعالجة المركزية مع السماح بالوصول إلى ذاكرة خارجية أكبر عند الحاجة.

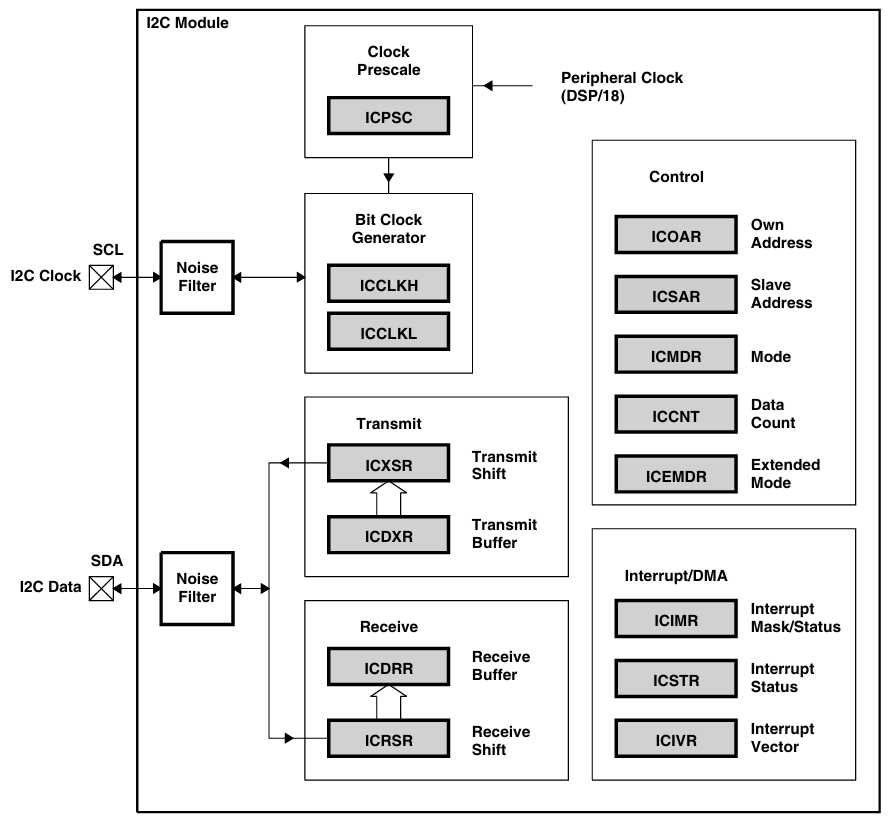

مخطط كتلة وحدة I2C

تتحكم وحدة I²C في TMS320C6421ZWT5 في الاتصال من خلال خطين I²C ، SCL للساعة و SDA للبيانات.تمر كل من الإشارات من خلال مرشحات الضوضاء للحفاظ على النقل مستقر.قام مسجّل على مدار الساعة ومولد ساعة بت بتعيين السرعة الصحيحة للاتصال.

تحتوي الوحدة النمطية على مسارات منفصلة لإرسال وتلقي البيانات.يحتفظ كتلة الإرسال بالبيانات في المخزن المؤقت قبل إرسالها ، في حين أن Block Block تخزن البيانات الواردة قبل نقلها إلى وحدة المعالجة المركزية.تدير وحدة التحكم العناوين والأوضاع وعدد البيانات حتى يتمكن الجهاز من العمل إما سيد أو عبد.

ويشمل أيضًا دعم المقاطعة و DMA ، والذي يساعد في التعامل مع عمليات نقل البيانات تلقائيًا دون الحاجة إلى وحدة المعالجة المركزية للتحقق باستمرار.هذا يجعل واجهة I²C موثوقة وفعالة لتوصيل DSP مع الأجهزة الخارجية.

TMS320C6421ZWT5 مواصفات

يكتب	المعلمة
الشركة المصنعة	أدوات تكساس
مسلسل	TMS320C642X
التغليف	صينية
حالة الجزء	نشيط
يكتب	نقطة ثابتة
واجهة	HPI ، I2C ، MCASP ، MCBSP ، UART ، 10/100 Ethernet Mac
معدل الساعة	500 ميغاهيرتز
ذاكرة غير متطايرة	روم (64 كيلو بايت)
كبش على الرقاقة	96 كيلو بايت
الجهد - i/o	1.8 V ، 3.3 V
الجهد - جوهر	1.05 V ، 1.20 V
درجة حرارة التشغيل	0 درجة مئوية ~ 90 درجة مئوية (TJ)
نوع التثبيت	جبل السطح
حزمة / حالة	361-LFBGA
حزمة جهاز المورد	361-NFBGA (16 × 16)
رقم المنتج الأساسي	TMS320

تطبيقات TMS320C6421ZWT5

1. أنظمة الاتصالات واللاسلكية

يستخدم TMS320C6421ZWT5 على نطاق واسع في البنية التحتية للاتصالات والأجهزة اللاسلكية بسبب قوة معالجة الإشارات عالية السرعة.إنه يتعامل مع مهام مثل التعديل ، وترميز التشكيل ، وترميز القناة ، والتي تكون جيدة في المحطات الأساسية والبوابات ومعدات النطاق العريض.بفضل دعم Ethernet Mac و DDR2 المتكامل ، فإنه يوفر كل من الاتصال وعرض النطاق الترددي للذاكرة اللازمة للاتصال.

2. معالجة الصوت والإشارات

هذا DSP مناسب تمامًا للأنظمة الصوتية التي تتطلب حسابًا عالي الأداء ومعالجة منخفضة الكلية.يمكن تشغيل برامج ترميز الصوت متعددة القنوات ، وإجراء إلغاء الضوضاء ، والتعامل مع تأثيرات الصوت في الوقت المناسب.تجعل واجهات مثل MCBSP و MCASP من السهل الاتصال بأجهزة الصوت ، مما يضمن أداءً صوتيًا موثوقًا وعالي الجودة.

3. تطبيقات التصوير والفيديو

يمكن أيضًا تطبيق C6421 على مهام التصوير والفيديو التي تتطلب معالجة البيانات السريعة.يتيح لها DSP Core دعم وظائف الضغط وإزالة الضغط والتحسين للكاميرات وأنظمة المراقبة وأجهزة الرؤية المدمجة.من خلال الاستفادة من قدرات التنفيذ المتوازية ، فإنه يتيح التعامل الفعال مع تدفقات الصور والفيديو.

4. السيطرة الصناعية والمدمجة

في الأتمتة الصناعية والأتمتة المكتبية ، يتم تقدير الجهاز لتكامل أجهزة ضبط الوقت ، GPIOS ، PWM ، و DMA ، والتي توفر التحكم في النظام الضيق.يتم استخدامه في التطبيقات مثل الطابعات والماسحات الضوئية ووحدات التحكم في السيارات ووحدات الأتمتة المدمجة.تساعد أوضاع الطاقة الفعالة والمعالجة عالية السرعة على تقديم أداء موثوق به مع الحفاظ على استهلاك الطاقة منخفضًا.

TMS320C6421ZWT5 أجزاء مماثلة

مواصفة	TMS320C6421ZWT5	TMS320C6421ZDU5	TMS320C6421ZDU4	TMS320C6421ZWTQ5	TMS320C6424
الهندسة المعمارية الأساسية	C64x+ Velociti.2 VLIW DSP	C64x+ Velociti.2 VLIW DSP	C64x+ Velociti.2 VLIW DSP	C64x+ Velociti.2 VLIW DSP	C64x+ Velociti.2 VLIW DSP
سرعة الساعة	500 ميغاهيرتز	500 ميغاهيرتز	600 ميغاهيرتز	500 ميغاهيرتز	ما يصل إلى 720 ميجا هرتز (طبقة أعلى)
الأداء (MIPS)	~ 4000 في 500 ميجا هرتز	~ 4000 في 500 ميجا هرتز	~ 4،800 في 600 ميجا هرتز	~ 4000 في 500 ميجا هرتز	أعلى ، ما يصل إلى حوالي 8000 mips
الذاكرة على الرقاقة	L1P 16 KB ، L1D 48 KB ، L2 64 KB	L1P 16 KB ، L1D 48 KB ، L2 64 KB	L1P 16 KB ، L1D 48 KB ، L2 64 KB	L1P 16 KB ، L1D 48 KB ، L2 64 KB	خيارات L2 أكبر متوفرة
حجم روم	64 كيلو بايت بوت بوت	64 كيلو بايت بوت بوت	64 كيلو بايت بوت بوت	64 كيلو بايت بوت بوت	64 كيلو بايت بوت بوت
دعم الذاكرة الخارجي	DDR2 (16 بت) ، emifa (8 بت)	DDR2 (16 بت) ، emifa (8 بت)	DDR2 (16 بت) ، emifa (8 بت)	DDR2 (16 بت) ، emifa (8 بت)	DDR2 (16 بت) ، emifa (8 بت)
إيثرنت ماك	10/100 ميغابايت/ثانية مع MDIO	10/100 ميغابايت/ثانية مع MDIO	10/100 ميغابايت/ثانية مع MDIO	10/100 ميغابايت/ثانية مع MDIO	10/100 ميغابايت/ثانية مع MDIO
درجة حرارة التشغيل	0 درجة مئوية إلى 90 درجة مئوية (تجارية)	0 درجة مئوية إلى 90 درجة مئوية (تجارية)	0 درجة مئوية إلى 90 درجة مئوية (تجارية)	-40 درجة مئوية إلى +125 درجة مئوية (صناعية)	0 درجة مئوية إلى 90 درجة مئوية (تجارية)
طَرد	361-Pin NFBGA (16 × 16 مم)	361-Pin NFBGA (Diff. علامة)	361-Pin NFBGA	361-Pin NFBGA	361-Pin NFBGA
التطبيقات	الاتصالات ، الصوت ، مضمن	الاتصالات ، الصوت ، مضمن	الاتصالات الناقدة للأداء	البيئة الصناعية/القاسية	الاتصالات العليا والاتصالات VoIP

TMS320C6421ZWT5 خطوات البرمجة

تنتقل العملية عادة من إعداد البيئة إلى الكتابة وتصحيح الأخطاء ونشر رمز DSP المحسّن.

1. تثبيت أدوات التطوير

الخطوة الأولى هي إعداد استوديو Code Composer (CCS) ، بيئة التطوير المتكاملة لـ TI.يوفر هذا البرنامج أدوات التحويل البرمجي والمجمع وتصحيح الأخطاء وإدارة المشاريع المصممة خصيصًا لعائلة C6000 DSP.بدون هذا الإعداد ، لن يكون برمجة واختبار أجهزة DSP ممكنة.

2. إنشاء مشروع جديد

في CCS ، ابدأ بإنشاء مشروع جديد تم تكوينه لجهاز TMS320C6421.يتضمن ذلك اختيار خيارات المترجم المناسبة وملفات أوامر Linker وقوالب رمز بدء التشغيل.يضمن إعداد المشروع الصحيح محاذاة خريطة الذاكرة وموارد النظام مع الأجهزة.

3. اكتب رمز التطبيق

يمكن كتابة التطبيقات في C للمنطق العام أو في التجميع من أجل إجراءات الأداء المهمة.يستفيد الكثيرون من بنية C64x+ VLIW ، والتي تسمح بتنفيذ تعليمات متعددة بالتوازي.يمكن أن يؤدي تحسين الحلقات واستخدام المواد الجوهرية الخاصة بـ DSP إلى تحسين الكفاءة بشكل كبير.

4. تجميع وتحسين

بعد الترميز ، يتم تجميع البرنامج وتجميعه في تعليمات الجهاز.يتضمن برنامج التحويل البرمجي لـ TI ميزات التحسين مثل خطوط أنابيب البرمجيات وحلقة Unrolling لزيادة الإنتاجية إلى الحد الأقصى.في هذه المرحلة ، يضمن المبرمج أن سرعة التنفيذ واستخدام الذاكرة تلبي متطلبات التطبيق.

5. الرابط والحمل

يتم ربط ملفات الكائنات المترجمة وفقًا لخريطة ذاكرة الجهاز ، ووضع التعليمات البرمجية والبيانات في مناطق الذاكرة الداخلية والخارجية الصحيحة.بمجرد ربطها ، يتم تحميل الثنائي على DSP من خلال مصحح تصحيح JTAG.هذا يعد النظام للتنفيذ على الأجهزة.

6. تصحيح على الأجهزة

باستخدام CCS ، يمكنك ضبط نقاط التوقف ، ومراقبة السجلات ، والتخطي من خلال التعليمات أثناء تشغيل DSP.يكشف تصحيح الأخطاء على الأجهزة عن السلوك ، مثل استخدام ذاكرة التخزين المؤقت ، والمقاطعات ، ونقل البيانات.تضمن هذه العملية وظائف التطبيق بشكل صحيح في ظل ظروف التشغيل الفعلية.

7. النشر والمراقبة

بمجرد اكتمال الاختبار ، يتم نشر البرنامج للتنفيذ المستقل على النظام المستهدف.لا يزال بإمكانك استخدام CCS لمراقبة الأداء أو تخصيص الذاكرة الدقيقة أو تقليل استهلاك الطاقة.تؤكد هذه الخطوة الأخيرة أن DSP تعمل بشكل موثوق وجاهز للتطبيقات العملية.

TMS320C6421ZWT5 المزايا والعيوب

المزايا

• أداء DSP ذو نقطة ثابتة عالية مع VLIW التوازي

• توافق الرمز الأعلى مع أجهزة C6000 الأقدم

• مجموعة غنية من الأجهزة الطرفية المتكاملة تقلل المكونات الخارجية

• نظام إيكولوجي قوي للتطوير مع CCS وأدوات التحسين

• ذاكرة التخزين المؤقت المرنة والهندسة المعمارية للذاكرة لمعالجة البيانات بشكل أسرع

عيوب

• لا يوجد جهد ديناميكي أو تحجيم تردد لتوفير الطاقة

• استهلاك الطاقة الأعلى مقارنة مع DSPs منخفضة الطاقة

• يفتقر إلى ميزات الأمان المدمجة للتمهيد أو الحماية الآمنة

• أقل ملاءمة للتطبيقات المحمولة أو التي تعمل بالبطارية

• ملف تعريف الأداء الثابت مع القدرة على التكيف المحدودة لاستخدام الهاتف المحمول

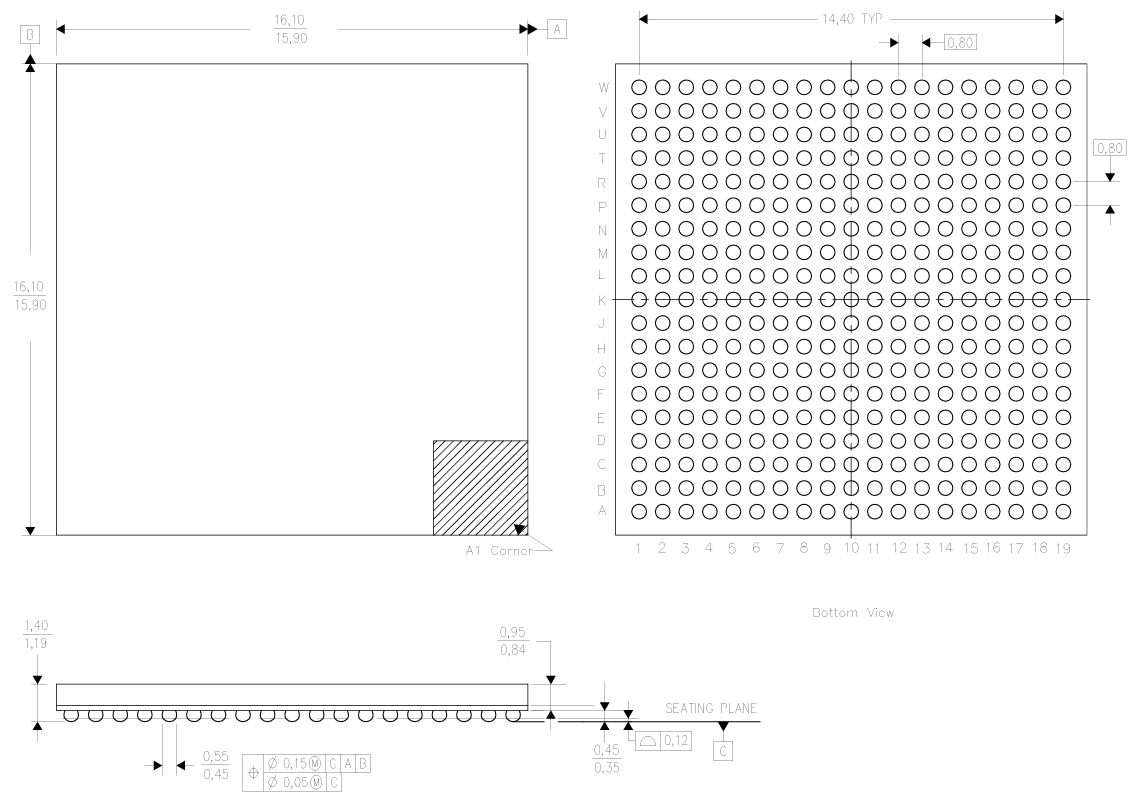

TMS320C6421ZWT5 أبعاد التغليف

يكتب	المعلمة
نوع الحزمة	NFBGA (361 كرة ، ZWT)
صفيف شبكة الكرة	16 × 16
عدد الدبوس	361
الطول الكلي (ل)	17.5 مم
العرض العام (ث)	15.45 مم
نطاق حجم الجسم	15.90 مم - 16.10 ملم
كرة الكرة	0.80 مم
قطر الكرة	0.45 مم - 0.55 مم
ارتفاع الحزمة (ح)	1.19 مم - 1.40 مم
ارتفاع الكرة (مواجهة)	0.35 مم - 0.45 مم
تسامح طائرة الجلوس	± 0.12 مم
فهرس الزاوية (A1)	زاوية مرجعية ملحوظة

TMS320C6421ZWT5 الشركة المصنعة

يتم تصنيع TMS320C6421ZWT5 Texas Instruments (TI)، وهي شركة رائدة في أشباه الموصلات الأمريكية مقرها في دالاس ، تكساس.تشتهر TI على مستوى العالم بابتكاراتها في تقنيات المعالجة التناظرية والمدمجة ، مما يوفر الحلول التي تشغل مجموعة واسعة من الصناعات بما في ذلك الاتصالات السلكية واللاسلكية والأتمتة الصناعية والإلكترونيات الاستهلاكية.مع عقود من الخبرة في تطوير معالجات الإشارات الرقمية عالية الأداء ، أنشأت TI عائلة TMS320 كحجرة لتطبيقات معالجة الإشارات.تدعم الشركة أيضًا أدوات التصميم الشاملة ، وبيئات البرامج ، والوثائق ، مما يضمن التكامل الموثوق لمنتجات DSP في أنظمة مضمنة متقدمة.

خاتمة

تبرز TMS320C6421ZWT5 لأداء النقطة الثابتة القوية ، ونظام الذاكرة المرن ، والاتصال الغني الذي يناسب التطبيقات في الاتصالات والصوت والفيديو والأتمتة.يجعل تصميمه فعالًا من خلال استوديو Code Composer ، مع أدوات للتحسين وتصحيح الأخطاء على الأجهزة.يوفر المعالج قابلية التوسع الجيدة ، والتكامل القوي ، والدعم الواسع ، على الرغم من أنه يتداول بعض ميزات توفير الطاقة والأمان.بشكل عام ، يوفر توازنًا يمكن الاعتماد عليه من الأداء والذاكرة والواجهات ، بدعم من النظام البيئي لـ TI ومنصة C6000 المثبتة ، مما يجعله خيارًا عمليًا للمشاريع المدمجة المتقدمة.

ورقة البيانات pdf

TMS320C6421ZWT5 أوراق البيانات:

TMS320C6421.pdf
