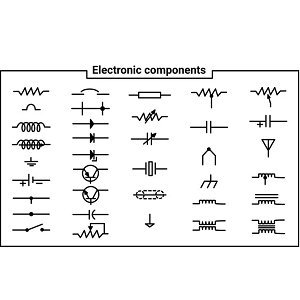

الرموز التخطيطية هي تمثيلات بصرية مبسطة تستخدم في مخططات الدائرة الإلكترونية.بدلاً من إظهار المظهر المادي للمكونات ، يوضحون كيفية عمل المكونات والتوصيل داخل النظام.يساعد هذا التبسيط على التركيز على كيفية تدفق الكهرباء وكيفية تفاعل المكونات ، بدلاً من أن تبدو أو تم بناؤها.الغرض الرئيسي من هذه الرموز هو تحويل الدوائر المعقدة إلى مخططات أسهل في الفهم والعمل معها.يمكن لأي شخص أن يفسر التخطيطي جيدًا من قبل أي شخص ، بغض النظر عن خلفيته أو موقعه.هذه اللغة العالمية تجعل التعاون واستكشاف الأخطاء وإصلاحها أكثر كفاءة.
استخدام الرموز الرمزية بدلاً من ذلك يقلل الصور من الفوضى البصرية في المخططات.يسلط الضوء على العلاقات المنطقية بين الأجزاء ويدعم فهم أسرع لتصميم الدائرة.على سبيل المثال ، يمكن أن يمثل رمز واحد ترحيل كامل أو دائرة متكاملة.يسمح ذلك بالتركيز على السلوك العام للنظام بدلاً من الضياع في التفاصيل المعقدة للمكونات الفردية.تلعب هذه التجريدات أيضًا دورًا عند تشخيص المشكلات أو التخطيط للترقيات أو شرح سلوك النظام للآخرين.إنها ذات قيمة في أنظمة كثيفة أو معقدة مثل وحدات التحكم المدمجة أو وحدات التردد الراديوي.
تعتبر IEC 60617 واحدة من أكثر المعايير الدولية شمولية للرموز الرسومية المستخدمة في المخططات الكهربائية والإلكترونية.ويشمل الآلاف من الرموز الموحدة التي تغطي كل شيء من المقاومات والمكثفات إلى المكونات الكهروميكانيكية الأكثر تعقيدًا.الهدف من IEC 60617 هو تعزيز لغة بصرية موحدة يمكن تطبيقها على مستوى العالم في الرسومات الفنية.تم تبنيه على نطاق واسع في مجالات تتراوح من التعليم والتصميم إلى التصنيع والصيانة.يتم توفير الوصول إلى مكتبة الرموز الكاملة من خلال قاعدة بيانات عبر الإنترنت.يتم تحديث قاعدة البيانات هذه بانتظام لتعكس التقنيات الجديدة وممارسات الصناعة المتطورة.
تم نشره من قبل معهد مهندسي الكهرباء والإلكترونيات (IEEE) بالتعاون مع معهد المعايير الوطني الأمريكي (ANSI) ، IEEE/ANSI 315 كان المعيار في أمريكا الشمالية لعدة عقود.تم إصدارها لأول مرة في عام 1975 ، وفرت مجموعة واضحة ومتسقة من الرموز للمخططات الكهربائية والإلكترونية ولعبت دورًا في تشكيل التعليم الهندسي والوثائق التقنية طوال أواخر القرن العشرين.على الرغم من أنها تم سحبها رسميًا في عام 2019 ، إلا أنها لا تزال مرجعية للأنظمة القديمة والوثائق التاريخية.يعتمد الكثيرون على هذا المعيار لتفسير أنظمة عتيقة أو طويلة الأجل بدقة.لا يزال تأثيره واضحًا في العديد من الأدوات الهندسية والكتب المدرسية.
يعد IPC-2612-1 الصادر عن IPC (Association Connecting Electronics Industries) ، وهو معيار حديث يعالج إنشاء وتطبيق الرموز الرسومية على وجه التحديد في بيئات أتمتة التصميم الإلكترونية (EDA).على عكس المعايير القديمة التي تم تطويرها مع وضع السحب اليدوي أو 2D CAD في الاعتبار ، تم تصميم IPC-2612-1 لسير العمل الرقمي المستخدمة في منصات ECAD (التصميم الإلكترونية بمساعدة الكمبيوتر).إنه يوفر إرشادات مفصلة حول كيفية بناء الرموز وتنسيقها ودمجها في مكتبات المكونات ، والتي تعد ذات قيمة لفرق التصميم بناء أجزاء مخصصة أو موحدة لتخطيط لوحة الدوائر المطبوعة (PCB).من خلال تنسيق تمثيل الرموز عبر منصات البرمجيات المختلفة ، يساعد IPC-2612-1 على تقليل الأخطاء ، وتحسين تعاون الفريق ، ودعم عمليات التصنيع الأكثر كفاءة.
تمثل هذه الرموز التخطيطي أنواعًا مختلفة من مصادر الطاقة التي توفر الطاقة الكهربائية للدائرة.هناك حاجة إلى فهم هذه الرموز لتفسير وتصميم مخططات الدائرة.
يظهر رمز طاقة التيار المتردد عادةً كدائرة ذات موجة جيبية داخل أو ببساطة زوج من المحطات المسمى "AC".يمثل هذا مصدرًا للتيار المتناوب ، حيث ينعكس اتجاه التدفق بشكل دوري عادة 50 أو 60 مرة في الثانية ، اعتمادًا على المنطقة.AC Power هي الشكل القياسي للكهرباء التي توفرها شركات المرافق وتستخدم عادة في المنازل والشركات والمرافق الصناعية.إنه مثالي لنقل الطاقة على مسافات طويلة بسبب قدرتها على التحول بسهولة إلى فولتية مختلفة باستخدام المحولات.

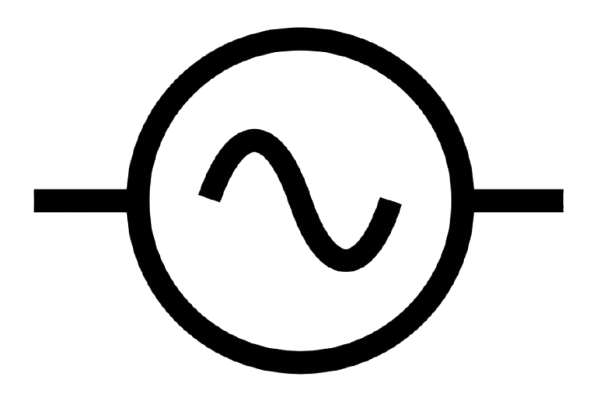

الشكل 2. رمز إمدادات طاقة التيار المتردد
عادةً ما يتميز رمز مصدر طاقة DC بخطين متوازيين ، واحد أطول (إيجابي) وواحد أقصر (سلبي).في بعض الاختلافات ، يتم تضمين السهم للإشارة إلى أن الجهد قابل للتعديل.يوفر هذا النوع من المصدر تدفقًا ثابتًا غير متفرغ للشحنة الكهربائية.تعتبر طاقة DC مهمة في الإلكترونيات ، خاصة في الدوائر التي تتطلب مستوى جهد ثابت.يتم توفيره بشكل شائع من قبل محولات الطاقة ، والألواح الشمسية ، وإمدادات الطاقة المنظمة المستخدمة في المختبرات والنماذج الأولية.

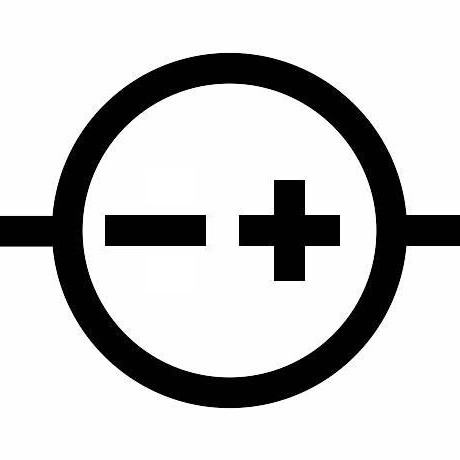

الشكل 2. رمز مصدر الطاقة DC
يتكون رمز البطارية من خطوط طويلة وقصيرة بالتناوب ، والتي تمثل المحطات الإيجابية والسلبية لخلايا كهروكيميائية واحدة أو أكثر.يشير هذا الرمز إلى مصدر طاقة التيار المستمر ذاتيا الذي يخزن الطاقة كيميائيا.تعد البطاريات مفيدة للإلكترونيات المحمولة ، مثل الهواتف الذكية وأجهزة الكمبيوتر المحمولة ، وكذلك للطاقة الاحتياطية في أنظمة مثل الإنذارات وإضاءة الطوارئ.غالبًا ما يتوافق عدد رموز الخلايا المستخدمة مع مستوى الجهد للبطارية ، مع وجود المزيد من الخلايا التي تمثل إخراج الجهد العالي.

الشكل 3. رمز البطارية/الخلية
المكونات السلبية هي لبنات بناء مهمة في الدوائر الكهربائية والإلكترونية.على عكس المكونات النشطة (مثل الترانزستورات أو الثنائيات) ، فإن المكونات السلبية لا تولد الطاقة أو تضخيم إشارات.بدلاً من ذلك ، يستجيبون للطاقة الكهربائية ويؤثرون على كيفية تصرف الإشارات ، غالبًا عن طريق تخزين أو تبديد الطاقة.فيما يلي الأنواع الرئيسية للمكونات السلبية ورموز الدائرة القياسية:
المقاومات هي مكونات تحد أو تتحكم في تدفق التيار الكهربائي داخل الدائرة.النوع الأكثر شيوعًا هو المقاوم الثابت ، الذي يمثله عادةً بخط متعرج أو مستطيل ، والذي له قيمة مقاومة ثابتة.يتم تصوير المقاومات المتغيرة ، مثل مقاييس الجهد والريوستات ، بسهم عبر رمز المقاوم ، مما يشير إلى أنه يمكن ضبط مقاومتها يدويًا.توجد مقاومات متخصصة أيضًا ، بما في ذلك الثرمستورات ، والتي تكون حساسة لدرجة الحرارة وتتميز بخط أو سهم قطري عبر الرمز ؛تتغير مقاومتهم في الاستجابة لتغيرات درجة الحرارة.وبالمثل ، يغير المتبادلون الضوئيون المعروفون أيضًا باسم المقاومات المعتمدة على الضوء (LDRS) مقاومتهم استنادًا إلى شدة الضوء وغالبًا ما يتم ترميزها مع الأسهم التي تشير إلى المقاوم للدلالة على الضوء الوارد.يلعب كل نوع من أنواع المقاوم هذا دورًا فريدًا في تنظيم التيار في ظل ظروف بيئية أو تشغيلية مختلفة.

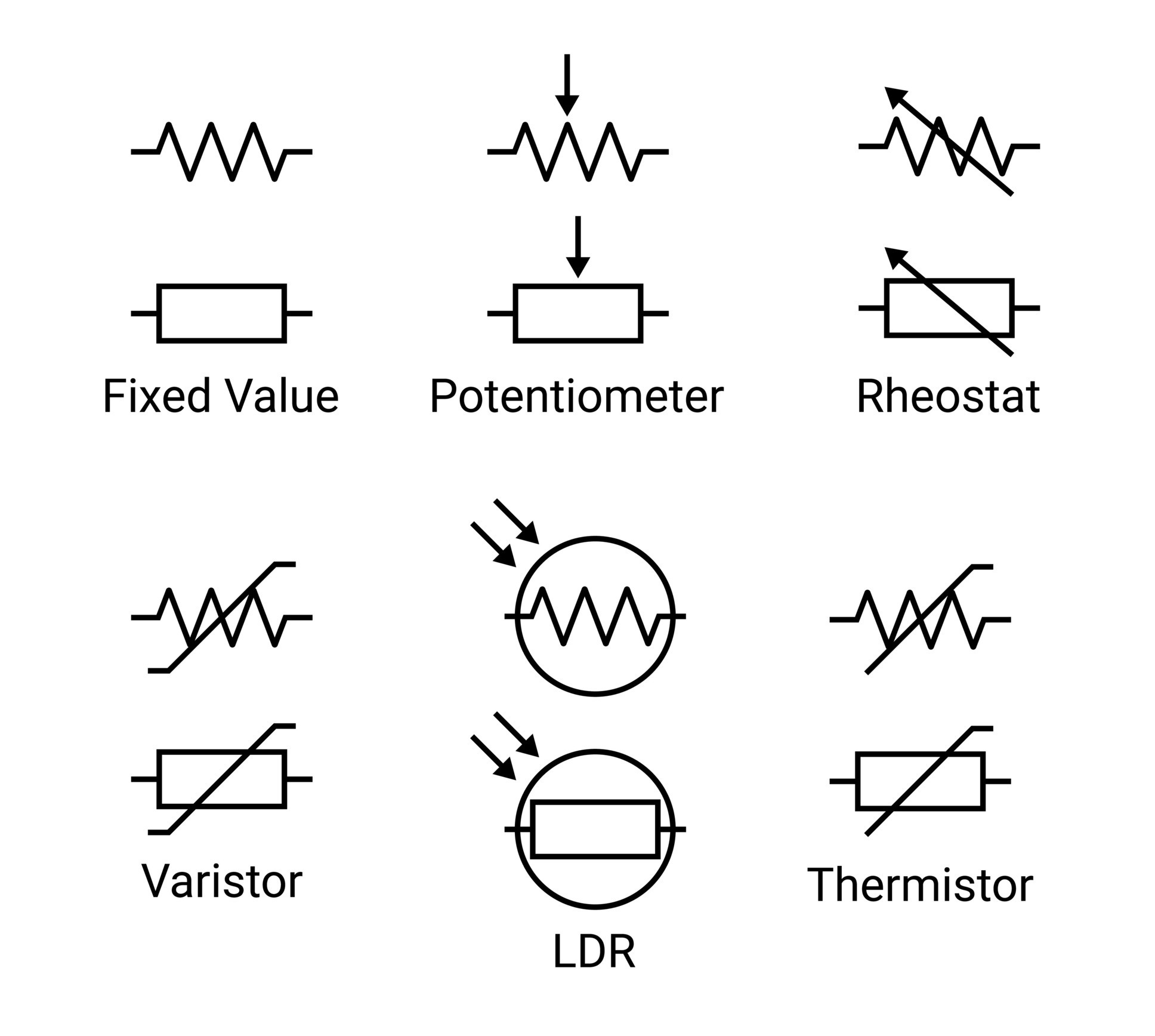

الشكل 4. رمز المقاومات
المكثفات هي مكونات تخزن وتطلق الطاقة الكهربائية في شكل حقل كهربائي ، تلعب دورًا في توقيت تطبيقات تخزين الطاقة ، وتخزين الطاقة.يتم تمثيل المكثفات غير المستقطبة ، التي تستخدم غالبًا في دوائر التيار المتردد أو حيث لا يمثل القطبية مصدر قلق ، في مخططات الدائرة بواسطة خطين متوازيين من الطول المتساوي ، يرمز إلى الألواح.على النقيض من ذلك ، فإن المكثفات المستقطبة ، مثل أنواع التحلل أو التنتالوم ، لها قطبية محددة وتستخدم بشكل أساسي في دوائر DC ؛تتميز رموزهم بخط واحد مستقيم وخط واحد منحني أو يتضمن علامة زائد للإشارة إلى المحطة الإيجابية.بالإضافة إلى ذلك ، يتم تصوير المكثفات المتغيرة ، التي تسمح بتعديل السعة ، بسهم مرسوم عبر رمز المكثف أو من خلاله ، مما يعكس طبيعتها القابلة للضبط.

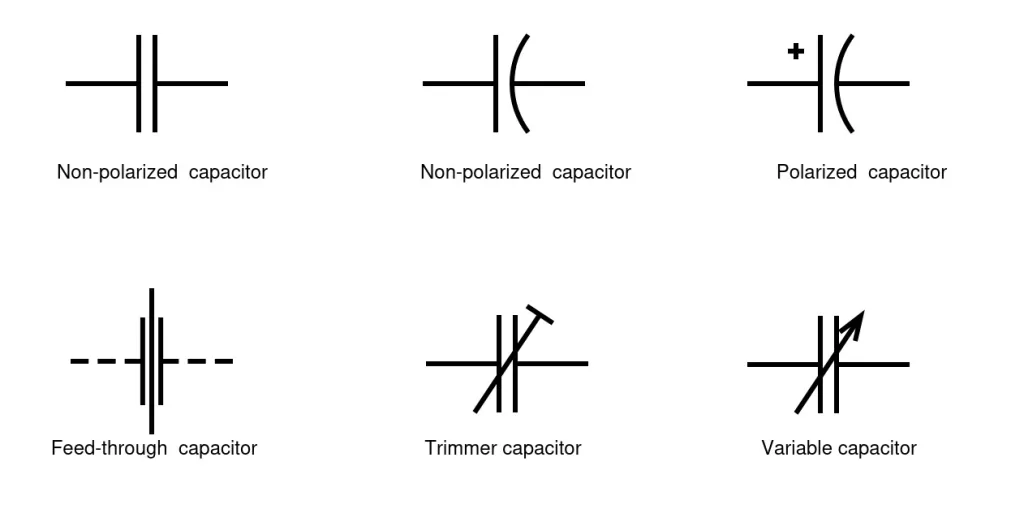

الشكل 5. رمز مكثف
المحاثات هي مكونات سلبية تخزن الطاقة في مجال مغناطيسي عندما يتدفق التيار الكهربائي عبرها.وظيفتها الأساسية هي مقاومة التغييرات في التيار ، مما يجعلها مفيدة بشكل خاص في تطبيقات التصفية والضبط والتوقيت.في مخططات الدائرة ، يتم تمثيل المحاثات القياسية بسلسلة من الحلقات أو رمز سلك ملفوف.عندما يحتوي المحث على قلب مغناطيسي ، يستخدم في كثير من الأحيان لزيادة الحث ، يظهر هذا بخطوط أو مستطيلات بالقرب من الملف أو داخله ، مما يشير إلى حث محوّد للحديد.يتم تصوير المحاثات المتغيرة ، التي تسمح بتعديل الحث ، بسهم يمر عبر الملف ، باتباع اتفاقية مماثلة تستخدم للمكونات الأخرى القابلة للتعديل مثل المقاومات المتغيرة والمكثفات.

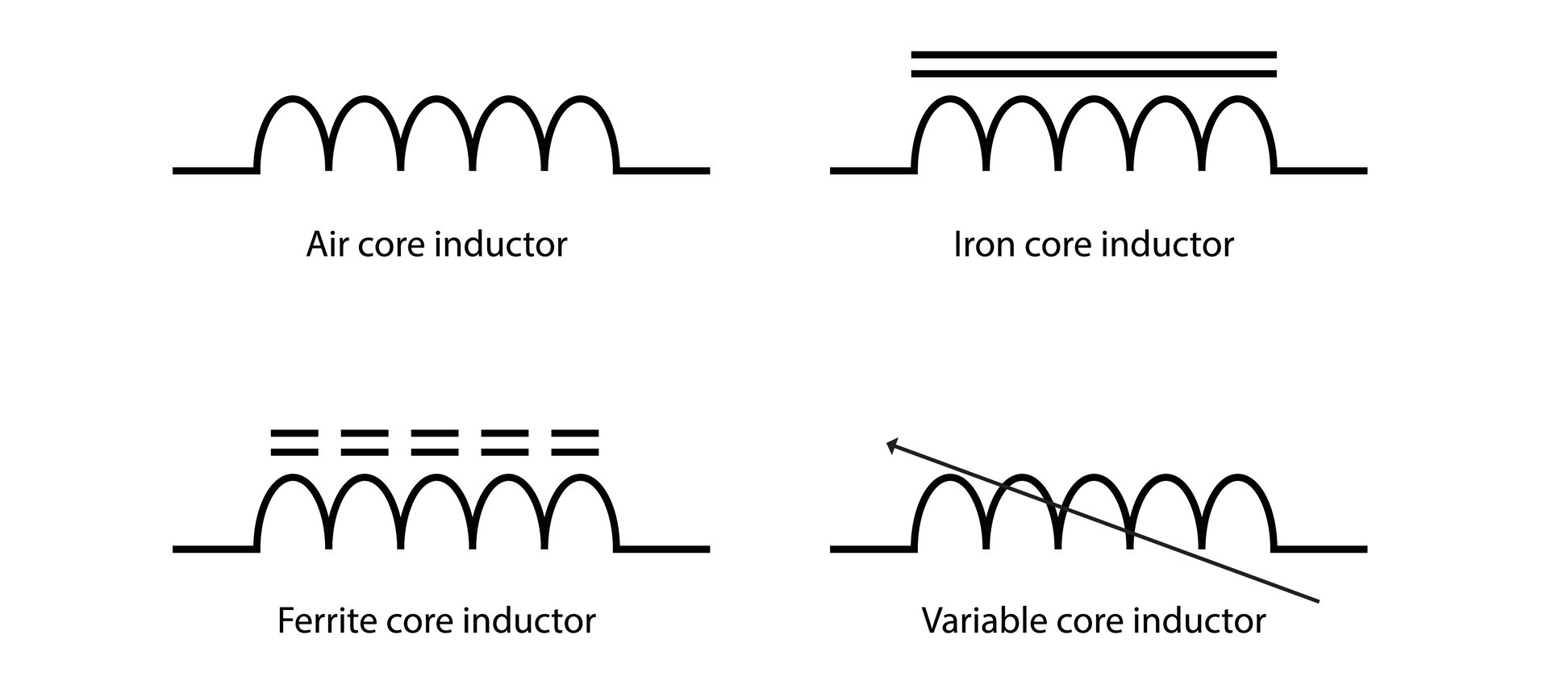

الشكل 6. رمز المحاثات
المحولات هي مكونات سلبية تنقل الطاقة الكهربائية بين دائرتين أو أكثر من خلال مبدأ الحث الكهرومغناطيسي.يتم استخدامها بشكل شائع لخطو مستويات الجهد لأعلى أو لأسفل في توزيع الطاقة وعزل الإشارة.في الرسوم البيانية التخطيطي ، يتم تمثيل المحولات عادةً بواسطة ملفين استقرائيين موضوعة جنبًا إلى جنب ، وغالبًا مع خطوط متوازية بينهما للإشارة إلى قلب مغناطيسي.يمكن استخدام النقاط أو العلامات بالقرب من الملفات لإظهار قطبية متعرج أو علاقات الطور.يمكن أن يشير نمط وعدد المنعطفات المصورة إلى ما إذا كان المحول تم تكوينه لخطو الجهد لأعلى أو لأسفل.تتميز بعض المحولات أيضًا بنقرة مركزية ، واتصال إضافي على اللف الأساسي أو الثانوي وهو مفيد في دوائر إمدادات الطاقة وتطبيقات الصوت حيث يلزم مخرجات الجهد المزدوج أو تقسيم الطور.

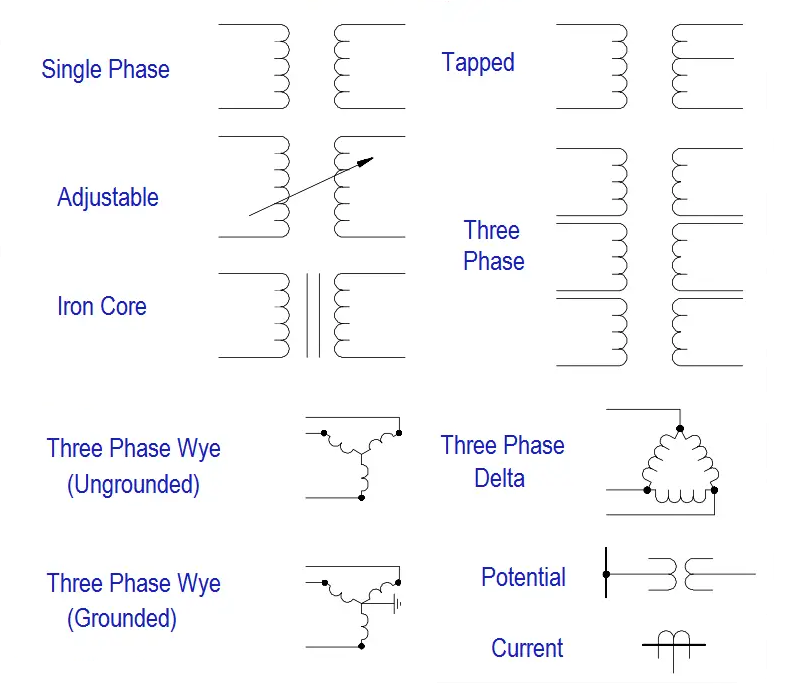

الشكل 7. رمز المحولات

الشكل 8. رموز جهاز أشباه الموصلات
يتم استخدام رموز جهاز أشباه الموصلات في مخططات الدائرة لإظهار أجزاء مهمة تتحكم في الكهرباء في الأجهزة الإلكترونية.تسمى هذه الأجزاء "المكونات النشطة" لأنها يمكن أن تتغير أو توجيه أو تعزيز الإشارات الكهربائية.يتم استخدامها في كل شيء إلكتروني تقريبًا من أجهزة الكمبيوتر والهواتف إلى الأضواء والمكبرات الصوت.نوع واحد مشترك هو الصمام الثنائي.أ الصمام الثنائي دعنا نتدفق الكهرباء في اتجاه واحد فقط ، نوع من الشارع في اتجاه واحد.هذا مفيد لتغيير التيار المتردد (بالتناوب الحالي) إلى التيار (تيار مباشر) ، والتي تحتاجها العديد من الأجهزة.هناك أنواع مختلفة من الثنائيات.يمكن أن تسمح ثنائيات Zener بتدفق الكهرباء للخلف عندما يكون الجهد مرتفعًا بدرجة كافية ، مما يساعد على التحكم في الجهد.LEDs (الثنائيات الباعثة للضوء) تضيء عندما تمر الكهرباء من خلالها.تُخلق الأدوات الضوئية الكهرباء عندما تشعر بالضوء ، مما يجعلها مفيدة في أجهزة الاستشعار.يتكون مقوم الجسر من أربعة ثنائيات وغالبًا ما يتم استخدامه في إمدادات الطاقة لتحويل AC إلى DC.
جزء رئيسي آخر هو الترانزستور. الترانزستورات يمكن أن تتصرف مثل التبديل الذي يعمل على تشغيل الكهرباء وإيقافها ، أو يمكن أن تجعل الإشارات أقوى.هناك أنواع مختلفة من الترانزستورات ، مثل NPN و PNP (وهما أنواع من الترانزستورات ثنائية القطب) ، و JFETs ، والتي يتم التحكم فيها بواسطة الجهد.تستخدم الترانزستورات في كل جهاز إلكتروني تقريبًا وهي مهمة بشكل خاص في أجهزة الكمبيوتر.الدوائر المتكاملة (ICS) هي رقائق صغيرة تحتوي على العديد من الأجزاء الإلكترونية الصغيرة داخلها.في الرسم البياني ، تبدو مثل المستطيلات.يمكن لهذه الرقائق القيام بالعديد من الوظائف ، اعتمادًا على ما بداخله.بعض ICS هي بوابات منطقية ، والتي تقوم بالرياضيات الأساسية وصنع القرار في أجهزة الكمبيوتر.يتم استخدام الآخرين ، مثل مكبرات الصوت التشغيلية (OP-AMPs) ، لزيادة قوة الإشارة أو صوت التحكم والضوء في الأجهزة.
المكونات الكهروميكانيكية هي أجهزة تحول الطاقة الكهربائية إلى حركة مادية أو صوت أو آثار ميكانيكية أخرى.في مخططات الدائرة ، يتم تمثيل هذه المكونات برموز موحدة لا تصور نوع الجهاز فحسب ، بل تشير أيضًا إلى كيفية تنشيطه أو توصيله داخل الدائرة.أ تتابع هو مفتاح تشغيل كهربائيًا يستخدم مغناطيسًا كهربائيًا لتشغيل مجموعة أو أكثر من مجموعات جهات الاتصال ميكانيكية.عندما يتدفق التيار عبر الملف ، فإنه يولد مجالًا مغناطيسيًا يسحب المفتاح مغلقًا أو مفتوحًا.تُظهر رموز التتابع عادة الملف والاتصالات المقابلة للتبديل ، مما يوضح كيفية عمل التتابع داخل الدائرة.

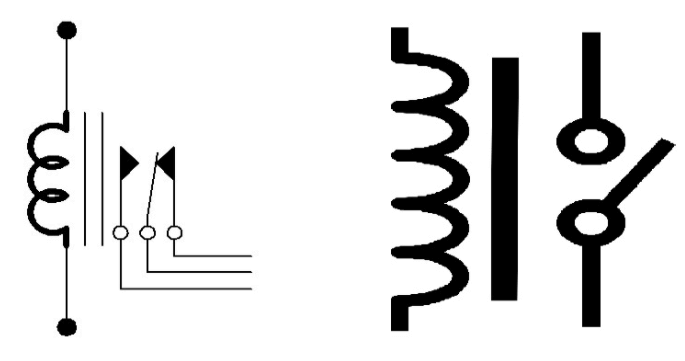

الشكل 9. رمز التتابع في الدائرة الكهربائية
المحركات تحويل الطاقة الكهربائية إلى حركة دوارة ، مما يشغل مجموعة واسعة من الأنظمة الميكانيكية.غالبًا ما تتضمن رموز الدوائر للمحركات الحرف "M" وقد تظهر اتصالات للطاقة والتحكم ، مما يشير إلى ما إذا كان المحرك AC أو DC.صناديق إنتاج إشارات مسموعة عند تطبيق التيار الكهربائي.يتم استخدام هذه المكونات في التنبيهات أو الإنذارات أو الإخطارات في الأنظمة الإلكترونية.قد تتضمن رموزها التخطيطي خطوط الموجة أو مكبر صوت منمقة ، تمثل وظيفة إنتاج الصوت.أ فتيل هو جهاز أمان يحمي الدوائر الكهربائية من التيار الزائد عن طريق ذوبان الاتصال وكسره عندما يتجاوز التيار عتبة معينة.تتكون رموز الصمامات عادة من مستطيل صغير أو خط مع شريط مركزي ، يمثل العنصر القابل للكسر.هذه الرموز لا تحدد فقط الأجهزة نفسها ولكنها توفر أيضًا أدلة حول كيفية ومتى يتم تنشيطها داخل الدائرة.على سبيل المثال ، قد يظهر رمز الترحيل خط تحكم متصل بمفتاح ، في حين قد يتم إقران رمز المحرك مع مكثف أو دائرة سائق.فهم هذه الرموز أمر مهم لتفسير وتصميم المخططات الإلكترونية الوظيفية والآمنة.

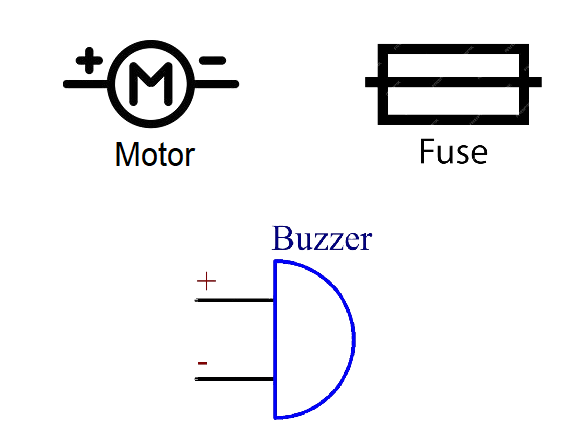

الشكل 10. رمز المحرك والفتيل والجرس
تمثل هذه الرموز أدوات شائعة الاستخدام لمراقبة وقياس وتشخيص سلوك الدوائر الكهربائية والإلكترونية:
فولتميتريز وأماميت تستخدم لقياس الإمكانات الكهربائية (الجهد) والتدفق الحالي ، على التوالي.يتم توصيل مقياس الفولتميتر عادة بالتوازي عبر مكون لقياس الجهد ، بينما يتم توصيل مقياس الإمانات في سلسلة لقياس التيار من خلال الدائرة.هذه الأدوات جيدة لتقييم أداء الدائرة وتحديد العيوب.أجهزة قياس الجلفانوم أدوات حساسة مصممة لاكتشاف وقياس التيارات الصغيرة جدا.في كثير من الأحيان تستخدم في الأنظمة التناظرية ، يمكن أن تشير أجهزة قياس الجلفانوم إلى الاتجاه الحالي وتكون مكونات مؤسسية في شاشات العدادات التناظرية.التذبذبات السماح بتصور الإشارات الكهربائية مع مرور الوقت.من خلال عرض أشكال الموجات الجهد على الشاشة ، تساعد التذبذبات في تحليل سلوك الإشارة والتردد والسعة والتوقيت.إنها رائعة في استكشاف الأخطاء وإصلاحها ، وتحليل الموجة ، واختبار سلامة إشارة في الدوائر المعقدة.

الشكل 11. رمز فولتميتميات و Ammeters

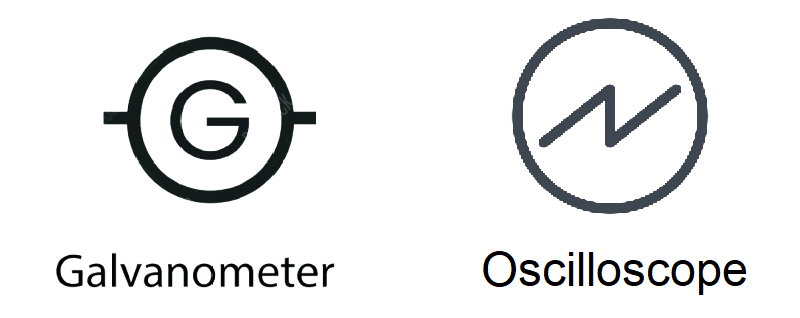

الشكل 12. الرمز الجلفانومتر ورمز الذبذبات
يتم العثور على هذه الرموز بشكل شائع على الأجهزة التي تتعامل مع ناقل الحركة أو استقبال إشارات الصوت والاتصال.أنها تساعد في تحديد المكونات الرئيسية المشاركة في معالجة الصوت وتبادل الإشارات في الأنظمة الإلكترونية المختلفة.تمثل الميكروفونات مكونات تلتقط موجات الصوت وتحولها إلى إشارات كهربائية.الميكروفونات جيدة في التطبيقات مثل التسجيل الصوتي ، ومؤتمرات الفيديو ، وأنظمة الصوت الحية.يشبه الرمز جهازًا صغيرًا رأسيًا أو جهازًا صغيرًا من الأنيقة.تشير مكبرات الصوت إلى الأجهزة التي تقوم بتحويل الإشارات الكهربائية مرة أخرى إلى صوت مسموع.يوجد في كل شيء من الهواتف المحمولة إلى أنظمة السلطة الفلسطينية ، يلعب المتحدثون دورًا في تقديم الإخراج الصوتي.غالبًا ما يبدو رمزهم مثل مخروط أو موجة صوتية منمقة تنبعث من صندوق.تحدد منافذ الاتصالات و RF (التردد الراديوي) المنافذ المستخدمة لتوصيل أجهزة الاتصال ، بما في ذلك الهواتف والهوائيات والوحدات النمطية اللاسلكية.إنها بمثابة نقاط دخول وخروج للبيانات وإشارات الصوت في أنظمة الاتصالات السلكية واللاسلكية.قد تختلف الرموز ولكن في كثير من الأحيان تشمل أشكال الموجة أو صور الهوائي للدلالة على تدفق الإشارة.

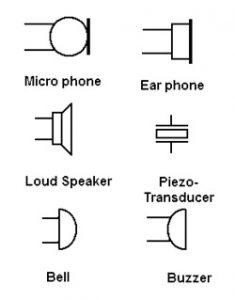

الشكل 13. رموز الصوت والاتصال
تعد رموز المنطق الرقمي والواجهة أدوات مهمة في تصميم وتفسير الدوائر التي تعالج البيانات الثنائية.تعمل هذه الرموز كاختزال مرئي لتمثيل المكونات والمسارات داخل الأنظمة الرقمية ، وخاصة في الأنظمة المضمنة ، وعناصر التحكم في الأتمتة ، ومنصات الحوسبة.تشكل بوابات المنطق ، مثل و ، و ،يتم استخدامها لتنفيذ منطق التحكم ومعالجة الإشارات وتدفق البيانات داخل الدوائر.تساعد الحافلات والصناديق المتفرعة في إدارة تعقيد توجيه الإشارة من خلال تمثيل خطوط البيانات المجمعة والسماح بتوزيع منظم للإشارات بين أجزاء مختلفة من النظام.هذه العناصر رائعة للحفاظ على الوضوح في المخططات التخطيطي وضمان اتصال البيانات الفعال.مقاييس الجهد ، على الرغم من أنها ترتبط في كثير من الأحيان بالدوائر التناظرية ، تلعب أيضًا دورًا في الأنظمة الرقمية من خلال تمكين التعديل اليدوي لمستويات الإشارة ، وخاصة في السيناريوهات التي يحتاج فيها المدخلات التناظرية إلى تفسيرها رقميًا.معا ، لا توجه هذه الرموز بناء وتحليل الدوائر الرقمية فحسب ، بل تتيح أيضًا التواصل الواضح عبر مختلف مجالات التكنولوجيا.

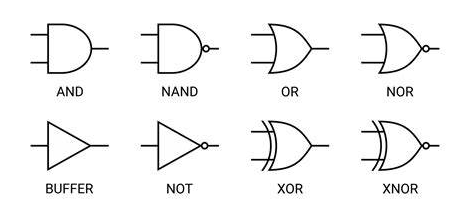

الشكل 14. رموز بوابة المنطق
تجعل الرموز التخطيطية من السهل قراءة وتصميم وإصلاح الدوائر الإلكترونية.إنهم مثل اللغة المشتركة التي يمكن للناس في كل مكان فهمها ، بغض النظر عن البلد الذي هم عليه.يوضح هذا الدليل كيف يقف كل رمز لجزء في الدائرة ويساعدك على فهم ما يفعله هذا الجزء.عندما تعرف هذه الرموز جيدًا ، يمكنك بناء دوائر أفضل ، وحل المشكلات بشكل أسرع ، والعمل بثقة أكبر مع الإلكترونيات.
الرجاء إرسال استفسار ، وسوف نرد على الفور.
الرموز التخطيطية الإلكترونيات هي رسومات مبسطة تستخدم لتمثيل المكونات في مخطط الدائرة.بدلاً من إظهار الشكل المادي لأجزاء مثل المقاومات أو المكثفات أو الثنائيات ، تعمل هذه الرموز كاختصارات مرئية تجعل تخطيطات الدوائر أسهل في الفهم.يتوافق كل رمز مع جزء إلكتروني معين ويوضح كيف يتصل داخل الدائرة.على سبيل المثال ، يتم رسم المقاوم عادةً كخط متعرج ، ومكثف كخطين متوازيين.تساعد هذه الرموز على تفسير كيفية عمل الدائرة بسرعة دون الحاجة إلى رؤية المكونات الحقيقية.
لقراءة رسم تخطيطي كهربائي ، ابدأ بالتعرف على الرموز المستخدمة لمكونات مختلفة مثل المقاومات والترانزستورات والمفاتيح ومصادر الطاقة.بعد ذلك ، اتبع الخطوط التي تربطها ، تمثل هذه الخطوط أسلاكًا أو آثارًا تحمل إشارات كهربائية.حيث يلتقي سطرين بنقطة ، فهذا يعني أنهما متصلان كهربائيًا ؛إذا لم يكن هناك نقطة ، فإنهم يعبرون بعضهم البعض دون اتصال.تم تصميم معظم الرسوم البيانية للتدفق من اليسار إلى اليمين أو من أعلى إلى أسفل ، مما يدل على اتجاه الطاقة أو الإشارة.أيضًا ، انتبه إلى ملصقات مثل R1 أو C2 ، والتي تساعد في تحديد كل مكون في الدائرة.يتيح لك فهم هذه الأساسيات متابعة وظيفة النظام وهيكله.
توحيد الرموز التخطيطي يعني أن صناعة الإلكترونيات تتبع القواعد المشتركة لرسم واستخدام الرموز في المخططات.هذا يضمن أن أي شخص ينظر إلى التخطيطي يمكنه فهمه بنفس الطريقة.تقوم منظمات مثل IEEE و IEC و ANSI بإنشاء هذه المعايير والحفاظ عليها للحفاظ على التصميمات متسقة ودقيقة وعالمية.بدون توحيد ، يمكن أن تسبب الرموز المختلفة لنفس الجزء ارتباكًا أو أخطاء في بناء الدوائر أو إصلاحها.كما أن المعايير التالية تجعل من السهل توثيق التصميمات الإلكترونية ومشاركتها وتحديثها عبر الفرق والمشاريع.
تشير الرموز القياسية لـ ANSI إلى مجموعة الرموز التخطيطية الرسمية التي أنشأها معهد المعايير الوطني الأمريكي.وتستخدم في الغالب في الولايات المتحدة للمخططات الكهربائية والإلكترونية.تعد رموز ANSI جزءًا من المعايير المنظمة مثل ANSI Y32.2 ، والتي تحدد كيفية رسم المكونات في مخططات الأسلاك وأنظمة التحكم والخطط الصناعية.والغرض من ذلك هو توضيح الرسوم البيانية وموحدة حتى يتمكن الجميع من القراءة والعمل معهم دون تشويش.يساعد استخدام رموز ANSI في الحفاظ على الجودة والتواصل عبر الصناعات والفرق الفنية المختلفة.
نعم ، يتم توحيد رموز P&ID (مخطط الأنابيب والأجهزة) لضمان اتصال واضح ومتسق في أنظمة العملية والتحكم.المعيار الأكثر استخدامًا لهذه الرموز هو ISA 5.1 ، الذي توفره الجمعية الدولية للأتمتة.يحدد هذا المعيار كيفية تمثيل عناصر مثل الصمامات والمضخات والمستشعرات والأنابيب والتحكم.عادة ما تستخدم P & IDS في الصناعات مثل النفط والغاز ومعالجة المياه والمصانع الكيميائية والتصنيع.يساعد استخدام رموز موحدة الجميع على فهم كيفية عمل النظام ، وكيف يتم التحكم فيه ، وكيف يتصل كل جزء ضمن العملية الأكبر.
