UC3842 PWM Controller: المواصفات ، pinout ، والتطبيقات

يتحول هذا الدليل إلى وحدة التحكم في UC3842 PWM ، وهو مكون في الإلكترونيات الحديثة التي يتم الاحتفال بها من أجل تعدد استخداماتها والاعتمادية في مجموعة واسعة من تطبيقات إدارة الطاقة.من خلال استكشاف الهندسة المعمارية والوظائف ، نكشف كيف يضمن UC3842 تنظيم الطاقة الدقيق في تصميمات المحول مثل Boost و Flyback و Buck و Forward و Push-Pull.اكتشف مواصفاتها وتطبيقاتها ورؤىها العملية ، ومعرفة لماذا تظل UC3842 أحد الأصول في عالم الإلكترونيات.

كتالوج

نظرة عامة على وحدة تحكم UC3842 PWM

ال UC3842 يوفر إخراج تيار موثوق به عن طريق ضبط الجهد بمهارة استجابة لمتطلبات الحمل المتقلب.يعد المكون مهمًا لمحولات DC إلى DC والتطبيقات غير المتصلة بالإنترنت ، والتي يتم تعزيزها بميزات مثل مذبذب دقة ، ومضخم خطأ في الأداء العالي ، ومرجع مستقر درجة الحرارة.يتم استكمال هذه العناصر بمقارنة استشعار حالية وإخراج القطب الطوطم القوي ، مما يسمح بالقيادة MOSFETs الطاقة مع الكفاءة.يتم تمكينها من هذه الوظائف ، لدى الكثير منها القدرة على تحقيق الإدارة الحالية الدقيقة في التطبيقات ، بما في ذلك محولات DC-DC ، SMPs ، ومنظمات الجهد الخطية ، عن طريق ضبط إشارة PWM بمهارة لإدارة مفاتيح الطاقة.يمكن أن يعمل UC3842 في أوضاع التحكم في الجهد أو الجهد.تتيح دائرة التغذية المرتدة الخاصة بها ، عند إقرانها بمكبر للصوت ، ذروة التيار ودورة العمل في المحول بالاستجابة على الفور للمطالب الموجودة.تؤكد القدرة على التكيف مع UC3842 عبر مجموعة متنوعة من التطبيقات أهميتها متعددة الأوجه.على سبيل المثال ، في تصميم منظمات الجهد الخطي ، هناك حاجة إلى الحفاظ على الموثوقية لأن أي عدم الاستقرار يمكن أن يؤثر بشكل كبير على أداء الجهاز.من خلال الاستخدام الاستراتيجي لـ UC3842 ، يتم تقليل مخاطر الاضطرابات ، مما يسمح بمناورات الجهد التكيفي.

PIN تكوين وحدة تحكم UC3842 PWM

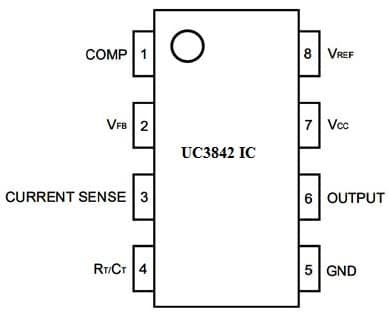

رقم الدبوس	اسم الدبوس	وصف
دبوس 1	شركات (المقارنة)	يوفر دبوس إخراج المقارنة هذا مقاومة منخفضة 1 ميجاهرتز إشارة اعتمادا على الفرق الرئيسي بين المجموعة والجهد الحالي. إنه متصل عمومًا بدبوس التغذية المرتدة لجهد الجهد من خلال المقاوم ومكثف.
دبوس 2	VFB (ردود الفعل)	إنه إدخال إلى مضخم الخطأ داخل الشريحة. يوفر فرق الجهد في هذا الدبوس ملاحظات للتحكم في الإخراج.
دبوس 3	المعنى الحالي	يتم استخدام مقاوم التحويل لمراقبة التدفق الحالي في جميع أنحاء الدائرة ، يتم تغذية الجهد عبرها إلى التيار دبوس المعنى.
دبوس 4	RT/CT (توقيت المقاوم/المكثف)	يربط هذا الدبوس مقاومًا خارجيًا ومكثفًا اضبط تردد المذبذب الداخلي.
دبوس 5	أرضي	هذا هو دبوس الأرض (GND) ، متصل بالدائرة محطة الأرض.
دبوس 6	الإخراج	يوفر هذا الدبوس إشارة PWM استنادًا إلى التعليقات ، والتي يمكن استخدامها للتحكم في الأجهزة الإلكترونية للطاقة.
دبوس 7	VCC	هذا هو دبوس إمداد الجهد ل IC.
دبوس 8	VREF (الجهد المرجعي)	يوفر هذا الدبوس الجهد المرجعي ، والذي يستخدم ل توليد إشارة PWM.

ميزات ومواصفات UC3842

الميزة/المواصفات	تفاصيل
عدد المسامير	8
نوع تحكم PWM	وحدة تحكم PWM الحالية
نطاق الجهد التشغيل	12V إلى 28V
دبوس الإخراج الحالي	200 مللي أمبير
تبديل التردد	500 كيلو هرتز
أقصى دورة عمل	97 ٪
تشغيل العرض الحالي	25 م
الأمثل ل	العاصمة إلى العاصمة والمحولات في وضع عدم الاتصال
نوع التثبيت	من خلال ثقب
وظيفة	STEPP-UP ، خطوة التنحي ، والتأثر/التنحي
طوبولوجيا	باك ، تعزيز ، flyback ، باك بذرة ، إلى الأمام
تكرار	450 كيلو هرتز
وقت الصعود	50 ns
حالة ROHS	ROHS3 متوافق
حزمة/حالة	8 ديب
نطاق درجة حرارة التشغيل	0 درجة مئوية إلى 70 درجة مئوية
التكنولوجيا المستخدمة	bicmos
عدد المخرجات	1
نوع الإخراج	سائق الترانزستور
تيار الإخراج	1A
تقنية التحكم	PWM
وقت السقوط النموذجي	50 ns
الأبعاد (طول سُمك العروض x)	9.81 مم × 6.35 مم × 3.9 مم
ارتفاع	5.08 مم

ما يعادل وبدائل UC3842

• UC3843

• UC3844

• UC2842

• SG2524

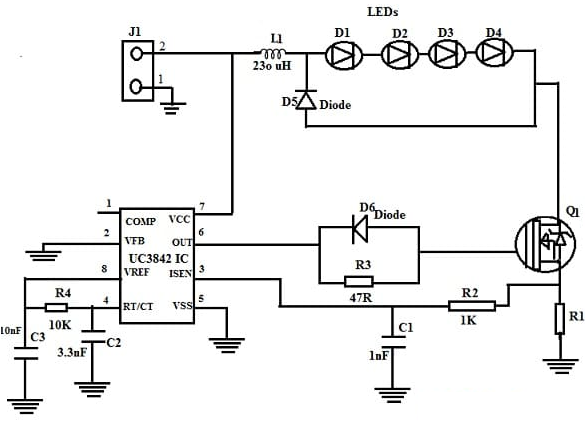

UC3842 PWM Controller مع برنامج تشغيل LED

وحدة تحكم UC3842 PWM مصممة لتنظيم الجهد والتيار من أجل الأداء المتسق والتحكم الفعال في السطوع.في صفائف LED المتصلة بالسلسلة ، يتم ترتيب مصابيح LED بالتتابع ، مما يسمح للتيار نفسه بالتدفق عبر كل LED ، مما يضمن سطوع موحد.الجهد الكلي المطلوب يساوي مجموع الفولتية الأمامية لجميع المصابيح.على سبيل المثال ، تتطلب مجموعة من أربعة مصابيح مع الجهد الأمامي من 3 فولت كل منها 12 فولت.ومع ذلك ، فإن عيب واحد من هذا الإعداد هو أن فشل LED واحد يمكن أن يعطل الصفيف بأكمله.لمعالجة هذا ، يستخدم UC3842 التحكم في الوضع الحالي لتحقيق الاستقرار الحالي ، والحفاظ على السطوع والموثوقية حتى لو تختلف خصائص LED الفردية.

كيف يعمل برنامج LED UC3842؟

يعمل برنامج LED المستند إلى UC3842 من خلال ثلاث مراحل رئيسية:

• تنظيم الجهد مع محول باك

يخطو برنامج التشغيل إلى أسفل جهد الإدخال (10-25 فولت) إلى إخراج مستقر ، مثل 12 فولت ، باستخدام محول باك.تتضمن هذه الدائرة MOSFET ، DIODE ، ومحث لتحويل الطاقة الفعال مع الحد الأدنى من الخسائر.

• المراقبة الحالية

مقاوم الدقة في سلسلة مع شاشات LEDs ويتحكم في التدفق الحالي.على سبيل المثال ، لتحقيق تيار 1.5-AMP ، يتم حساب قيمة المقاوم باستخدام قانون OHM ، مما يؤدي إلى قيمة حوالي 0.67 أوم.

• التحكم في PWM للاستقرار

يستخدم UC3842 PWM (تعديل عرض النبض) لضبط توقيت/إيقاف تشغيل MOSFET ، والحفاظ على مستويات تيار مستقرة وحماية LEDs.يتم تحسين محث النوى الفريت للحد من فقدان الطاقة وتحسين الكفاءة.

تطبيقات وحدة تحكم UC3842 PWM

الأداء في إدارة الطاقة

تتمثل إحدى ميزات UC3842 البارزة في قدرتها على تكييف جهد الخرج والتيار لتناسب أحمال كهربائية مختلفة.بالنسبة لمحولات DC-DC وتطبيقات SMPs خارج الخط ، فإنه يقدم أداءً ممتازًا بسبب انخفاض نطاق بدء التشغيل الحالي ونطاق التشغيل الواسع.تتضمن وحدة التحكم أيضًا التباطؤ ، مما يعزز الاستقرار في ظل ظروف الإدخال المختلفة.

المتانة في بيئات متنوعة

تم تصميم UC3842 للعمل في كل من إعدادات إمدادات الطاقة المعزولة وغير المعزولة ، مما يوفر مرونة لبنية النظام المختلفة.يتضح موثوقيتها بشكل أكبر من خلال قدرتها على العمل عبر نطاق درجة حرارة واسعة ، مما يضمن أداء ثابت في الظروف الصعبة.

الأجهزة

بفضل تصميمه القوي ، يتم استخدام UC3842 بشكل شائع في تشغيل الآلات الشاقة وأنظمة البطاريات وإمدادات الطاقة الإلكترونية المتقدمة.يجعل الجهد الدقيق والتحكم الحالي مهمًا في التطبيقات التي تتطلب كفاءة وموثوقية وقدرة على التكيف.هذا يجعل UC3842 مجموعة من تصميمات إمدادات الطاقة الحديثة.
