UC3843 PWM Controller: المواصفات والتطبيقات و pinout

يفحص هذا الدليل التفصيلي UC3843 IC ، وهو وحدة تحكم PWM الحالية المصممة لتحسين إدارة الطاقة في مجموعة متنوعة من التطبيقات الإلكترونية.مع قدرتها على تقديم تنظيم دقيق لإمدادات الطاقة وتقليل فقدان الطاقة ، يلعب UC3843 دورًا في تعزيز كفاءة وأداء الأجهزة.تغطي المقالة مواصفاتها الفنية ، وتكوين دبوس ، والتطبيقات متعددة الاستخدامات ، بدءًا من المعدات الصناعية إلى الإلكترونيات ، وتقديم رؤى قيمة في وظائفها ومزاياها في أنظمة إدارة الطاقة.

كتالوج

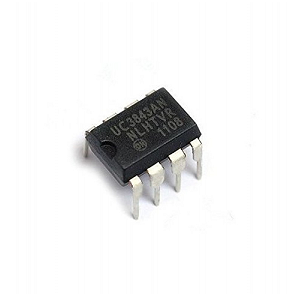

نظرة عامة على وحدة تحكم UC3843 PWM

ال UC3843 يعزز وحدة التحكم PWM أداء محولات DC-to-DC والأنظمة غير المتصلة بالإنترنت من خلال ضمان التحكم الدقيق في الجهد وتدفق تيار مستقر مع الحد الأدنى من المكونات الخارجية.وهو يدعم وضعين: وضع الجهد ، مما يضمن جهد الإخراج المستقر للأنظمة الحساسة ، والوضع الحالي ، الذي يستقر تيار الإخراج لتطبيقات مثل مستلزمات طاقة وضع التبديل (SMPs).يستخدم UC3843 على نطاق واسع في أجهزة مثل أجهزة شحن البطارية ومنظمات الجهد ، مما يوفر إدارة طاقة فعالة وموثوقة مع التحكم الدقيق PWM في الوقت الحالي ، مما يجعلها مثالية لتصميمات النظام القوية.

كيف يعمل UC3843؟

يعمل UC3843 كمكون رئيسي في أنظمة تزويد الطاقة من خلال استخدام تعديل عرض النبض (PWM) لتنظيم تحويل الطاقة.يقوم بضبط دورة عمل ترانزستور التبديل لإدارة اختلافات جهد الإدخال والتقلب ، مما يضمن الاستقرار في تكوينات Buc أو تعزيز.في وضع باك، يقلل UC3843 من جهد الإدخال إلى ناتج أقل ومستقرًا ، وحماية المكونات الإلكترونية وتحسين الكفاءة.في تعزيز الوضع، يزيد من جهد المدخلات ، مما يجعله مثاليًا للأجهزة التي تعمل بالطاقة البطارية التي تتطلب تضخيم الجهد.تعتمد آلية التحكم في UC3843 على أخذ عينات من جهد الخرج ومقارنتها بجهد مرجعي مستقر.يتم تصحيح أي تباينات عن طريق ضبط إشارة PWM ، وضمان الإخراج المتسق على الرغم من التغييرات في الإدخال أو الحمل.يعتمد أداء UC3843 على التكامل الدقيق مع المكونات الخارجية.تضمن المحاذاة السليمة للمواصفات الاستقرار في ظل ظروف مختلفة ، وإلغاء إمكانية إمكانات IC الكاملة لإدارة الطاقة المتفوقة.

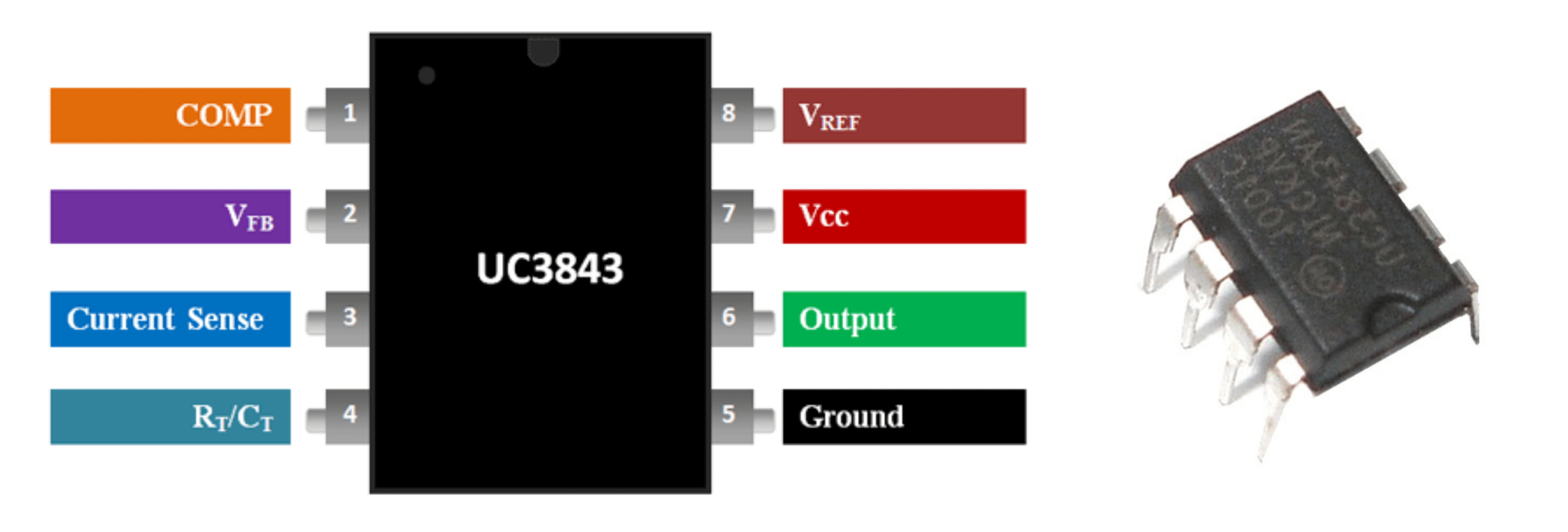

UC3843 تكوين دبوس

رقم الدبوس	اسم الدبوس	وصف
1	شركات/المقارنة	دبوس الإخراج متصل بدبوس التغذية المرتدة الجهد من خلال المقاوم والمكثف ، يوفران إشارة منخفضة 1 ميجا هرتز على أساس اختلافات الجهد.
2	ردود الفعل VFB/الجهد	دبوس الإدخال إلى مضخم الخطأ ، مما يوفر الاختلاف في مستويات الجهد إلى IC.
3	المعنى الحالي	يراقب دائرة التيار عبر مقاوم تحويلة ، مع الجهد عبره يعطى كتعليقات لهذا الدبوس.
4	RT (مقاوم توقيت) / CT (مكثف توقيت)	يتصل بمذبذب داخلي ، والذي يتم تعيينه باستخدام مقاوم خارجي ومكثف.
5	GND	دبوس الأرض للدائرة.
6	الإخراج	يخرج إشارة تعديل عرض النبض (PWM) بناءً على ردود الفعل ، تستخدم لتبديل الأجهزة الإلكترونية للطاقة.
7	VCC	دبوس إمداد الجهد ل IC.
8	vref	دبوس الجهد المرجعي ، الذي توليد إشارة PWM عليه يعتمد.

ميزات ومواصفات UC3843

الميزة/المواصفات	تفاصيل
يكتب	وحدة تحكم PWM الحالية
عدد المسامير	8
نطاق الجهد التشغيل	7.0V - 8.2V
جهد الناتج العالي	13.5 فولت
دبوس الإخراج الحالي	1A
الحد الأقصى لمصدر تيار	22MA
نطاق المدخلات التناظرية	-0.3V إلى 6.3V
يكسب	3V
تردد التذبذب النموذجي	52 كيلو هرتز
جهد الخرج المنخفض	0.08V

UC3843 مكافئات وبدائل

• UC3842

• UC2842

• SG2524

• UC3844

DC to DC DOOST Converter مع UC3843 PWM Controller

يتضمن تصميم محول دفعة DC-to-DC اختيار وتجميع المكونات التي تعمل معًا لتكوين جهد التيار المستمر بكفاءة.في قلب هذا النظام ، يوجد وحدة تحكم UC3843 PWM ، وهي IC محترمة للغاية معروفة بكفاءتها في إدارة تحويلات الطاقة.تشمل المكونات الرئيسية في هذا الإعداد أسلاك الطائر ، و UC3843 IC ، و MBR2060CT Schottky Diode ، و IRFZ44 MOSFET ، ومقاوم 100 ميكرهوريت ، ومقاوم ، ومقاوم 10K ، 10002010 CAPATORS، مقاوم 22Ω ، مقاوم 2.2KΩ ، مقاومات 100K ، وكتلة طرفية 2x2 دبوس.يتم اختيار كل جزء بعناية لضمان عمل الدائرة بشكل موثوق ، مما يؤدي إلى تحويل جهد مستقر وفعال.

عمل

UC3843 PWM Controller

تم تصميم UC3843 IC لتطبيقات إمدادات الطاقة ، مزودة بميزات مثل وظيفة البداية الناعمة ، وحماية الجهد الزائد ، وتعويض درجة الحرارة الداخلية.يعمل بتردد ثابت قدره 50 كيلو هرتز ، مما يضمن أداء ثابت وموثوق.يدمج IC مكونات مثل مضخم الخطأ ، مرجع الجهد ، ومقارنة PWM ، مذبذب ، وبرنامج تشغيل MOSFET خارجي.تتيح تنوعها عبر أنواع الحزم المختلفة (SOP ، TO-220 ، و DIP) للتكيف مع التصاميم المختلفة.يعمل IC جنبًا إلى جنب مع المكثفات الخارجية والمقاومات لتنظيم الجهد بكفاءة ، مما يجعله مناسبًا لمجموعة واسعة من مهام تحويل الطاقة.

IRFZ44 MOSFET

يعمل IRFZ44 MOSFET كمكون التبديل في المحول ، حيث يلعب دورًا في تكثيف الجهد.معروف بمنخفض المقاومة ، فإنه يقلل من خسائر الطاقة مع التعامل مع التيارات والفولتية العالية.تمنع الإدارة الحرارية المناسبة ، مثل استخدام بالارتداد الحراري المناسب ، ارتفاع درجة الحرارة وتضمن التشغيل المستمر.يؤدي تحديد مقاومات البوابة المناسبة إلى تعزيز أداء تبديل MOSFET ، مما يضمن تشغيل فعال تحت أحمال مختلفة.

MBR2060CT الصمام الثنائي

MBR2060CT هو صمام ثنائي Schottky تم اختياره لإسقاط الجهد الأمامي المنخفض ، مما يحسن كفاءة الدائرة.إنه بمثابة الصمام الثنائي الحر ، مما يسمح للتيار بالتدفق في اتجاه واحد عندما يكون MOSFET إيقاف التشغيل.تحمي هذه الوظيفة الدائرة من التيارات العكسية مع دعم التبديل عالي السرعة.من خلال المطابقة بعناية بجهد الصمام الثنائي والتقييمات الحالية لمتطلبات الدائرة ، يتم تعظيم المتانة والكفاءة.

محث 100 ميأغري ساعة

محث 100 ميأغريس هو مكون رئيسي يخزن الطاقة أثناء MOSFET على الطور ويطلقه خلال مرحلة الإيقاف ، ويصعد الجهد.هناك حاجة إلى اختيار محث ذي تيار تشبع مرتفع ومقاومة للسلسلة المنخفضة لتقليل فقدان الطاقة.هذا يضمن أن المحول يحافظ على إخراج الجهد المستقر حتى في ظل ظروف التحميل المختلفة ، مما يوفر أداءً ثابتًا.

10K تريموت

يستخدم 10K Trimpot لضبط جهد الإخراج.مدمجة في حلقة ملاحظات IC ، فإنه يسمح للمعايرة الدقيقة بتلبية متطلبات الجهد المحددة.يضمن اختيار TRIMPOT مع قيم المقاومة المناسبة أن يكون جهد الخرج مستقرًا ومنظمًا بدقة.هذا التحكم الدقيق هو الحاجة إلى تشغيل أجهزة حساسة مثل أجهزة الكمبيوتر المحمولة ، وسائقي LED ، والهواتف الذكية ، والتي تتطلب مستويات الجهد أعلى ومتسقة.

UC3843 مزايا وعيوب

المزايا

• يتطلب عدد أقل من المكونات الخارجية ، وتبسيط تصميم الدائرة.

• يدعم تطبيقات المحول دون اتصال.

• يتميز بتعويض التغذية التلقائي للاستقرار.

• يتيح تشغيل الوضع الحالي الفعال حتى 500 كيلو هرتز ، وهو مثالي للاستخدامات عالية التردد.

• فعال من حيث التكلفة ويقلل من التعقيد

عيوب

• حساسة لضعف الجهد ، والتحدي في بيئات الطاقة غير المستقرة.

• تتطلب مشكلات إمداد الطاقة المحتملة تخطيطًا دقيقًا للتصميم.

• عدم الخطية يعقد المهام الدقيقة ، وتطالب المعايرة والاختبار.

• تتطلب تعديلات الدائرة وتحسين الإدارة الحرارية.

تطبيقات وحدة تحكم UC3843 PWM

إلكترونيات الطاقة

في إلكترونيات الطاقة ، يتم تقدير وحدة تحكم UC3843 PWM بشكل كبير لكفاءتها ودقتها.إنه يعزز توصيل الطاقة عن طريق تقليل الخسائر وضمان التشغيل المتسق ، حتى وسط ظروف التحميل المتقلبة.الحفاظ على الأجهزة باردة وفعالة في كثير من الأحيان يعزز عمرها ويقلل من الصيانة.

آلات التحميل

توضح وحدة التحكم مرونة آلية الحمل ، وتدير بشكل مهرب تحديات تشغيلية متنوعة.تتيح مرونتها موثوقية النظام المستمرة عبر الظروف البيئية المتنوعة والأحمال الكهربائية.تسهيل العمليات الأكثر سلاسة وطول العمر الطويل للآلة.هذا رائع في القطاعات التي تكون فيها الدقة والاعتمادية ضرورية.

الأجهزة التي تعمل بالبطارية

تم دمج وحدة التحكم في UC3843 PWM في الحفاظ على الطاقة ، التي تم دمجها في الأجهزة التي تعمل بالبطارية ، دورًا في الحفاظ على الطاقة.عن طريق تحسين استهلاك الطاقة ، فإنه يطيل عمر البطارية مع الحفاظ على وظائف الجهاز.هذا التوازن يستخدم في الإلكترونيات المحمولة.يمكن أن يؤدي توظيف وحدة التحكم هذه في أنظمة إدارة الطاقة إلى تعزيز الرضا والقدرة التنافسية في السوق بشكل ملحوظ.
