فهم بنية LFSC3GA25E-7F900C FPGA والوظائف الرئيسية

يمنحك استكشاف LFSC3GA25E-7F900C نظرة فاحصة على كيفية دعم الأجهزة المنطقية القابلة للبرمجة للأنظمة الرقمية المرنة.يمكنك استخدام FPGA لتنظيم مسارات البيانات وإدارة الإشارات وإنشاء وظائف منطقية مخصصة داخل شريحة واحدة.ويجمع تصميمه الداخلي بين الخلايا المنطقية القابلة للبرمجة وكتل الذاكرة وبنوك إخراج المدخلات بحيث تتحرك الإشارات بكفاءة عبر الجهاز.إن فهم كيفية عمل هذه الأقسام معًا يساعدك على معرفة مدى هيكلة الأنظمة الإلكترونية المعقدة.من أجهزة الاتصالات إلى أنظمة التحكم، توفر FPGA طريقة عملية لإنشاء تصميمات رقمية قابلة للتكيف.

كتالوج

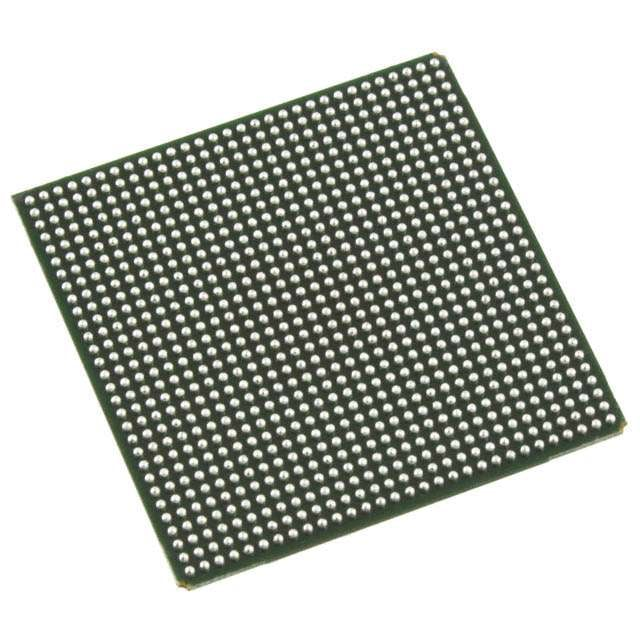

نظرة عامة على LFSC3GA25E-7F900C

LFSC3GA25E-7F900C هو جهاز منطقي قابل للبرمجة مصمم لدعم الوظائف الرقمية القابلة للتكوين في الأنظمة الإلكترونية المدمجة.يحتوي الجهاز على بنية منطقية شبكية تحتوي على آلاف العناصر القابلة للبرمجة وموارد الذاكرة الداخلية والعديد من اتصالات الإدخال والإخراج للاتصالات الخارجية.تسمح بنيتها بتنفيذ الدوائر الرقمية ومسارات التحكم ومهام معالجة الإشارات داخل شريحة واحدة.تقوم شبكات التوجيه المتكاملة بتوصيل الكتل المنطقية وأقسام الذاكرة حتى تتمكن البيانات من التحرك عبر الجهاز بطريقة منظمة.يتم دعم التشغيل من خلال نطاق إمداد منخفض النواة وحزمة عدد دبابيس عالية مناسبة لتخطيطات اللوحة الكثيفة.

أبحث عن LFSC3GA25E-7F900C.اتصل بنا للتحقق من المخزون الحالي، والمهلة الزمنية، والتسعير.

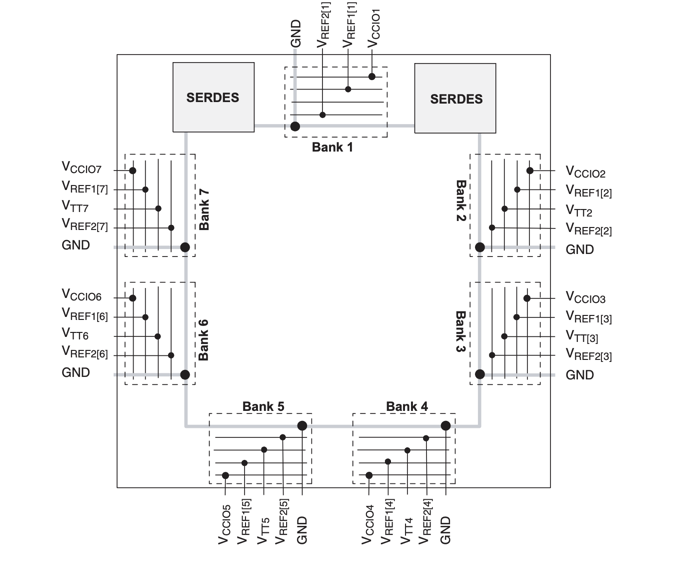

بنوك LFSC3GA25E-7F900C

ترتيب بنك الإدخال والإخراج المستخدم في LFSC3GA25E-7F900C FPGA يوضح كيف ينظم الجهاز موارد الإدخال والإخراج القابلة للبرمجة في مناطق متعددة يتم التحكم فيها بالجهد.يتم توزيع ثمانية مجموعات حول محيط الجهاز ويتضمن كل بنك اتصالات مجمعة لإمداد VCCIO، ومدخلات الجهد المرجعي التي تحمل علامة VREF، ودبابيس جهد الإنهاء التي تحمل علامة VTT، والأرض.يسمح هذا الهيكل لكل بنك بالعمل في ظروف كهربائية مستقلة بحيث يمكن دعم معايير الإشارة المختلفة على جوانب منفصلة من الجهاز.تظهر كتل واجهة SERDES بالقرب من البنوك العليا لدعم قنوات الاتصال التسلسلية عالية السرعة المتصلة بمناطق الإدخال والإخراج القريبة.يحدد التخطيط أيضًا الأطراف المرجعية المشتركة واتصالات الطاقة التي تحدد كيفية تفاعل الإشارات الخارجية مع المنطق الداخلي القابل للبرمجة من خلال بنية الإدخال والإخراج المخزنة.

نموذج LFSC3GA25E-7F900C CAD

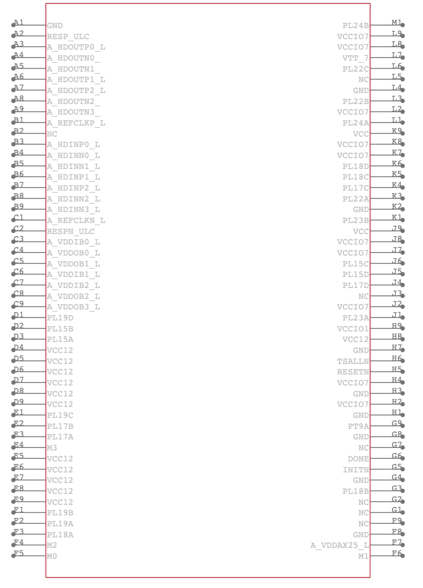

رمز LFSC3GA25E-7F900C

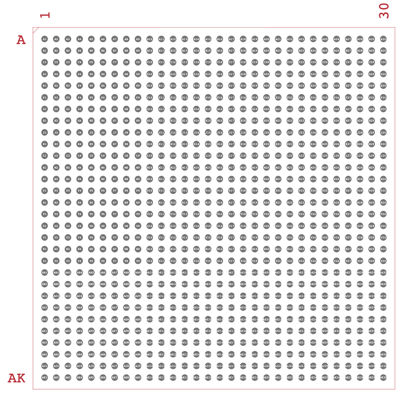

LFSC3GA25E-7F900C البصمة

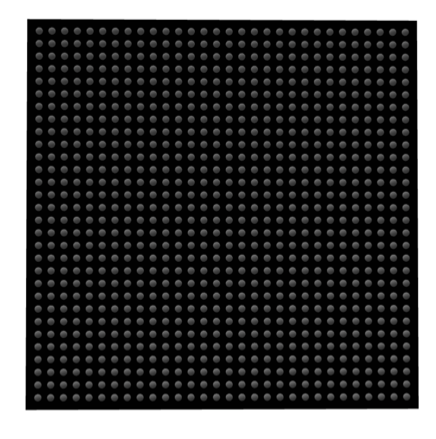

نموذج LFSC3GA25E-7F900C ثلاثي الأبعاد

ملامح LFSC3GA25E-7F900C

منطق قابل للبرمجة عالي الكثافة

ويدمج الجهاز حوالي خمسة وعشرين ألف عنصر منطقي قابل للبرمجة مرتبة في شبكة منظمة.يمكن تكوين هذه الخلايا المنطقية لتنفيذ مسارات التحكم الرقمي والمنطق التوافقي والعمليات الحسابية داخل الأنظمة المدمجة.

بنية الذاكرة المدمجة

توفر موارد الذاكرة الداخلية أكثر من ميغابت واحد من سعة التخزين لتخزين البيانات مؤقتًا ودعم العمليات المنطقية.يتم توزيع كتل الذاكرة هذه في جميع أنحاء الجهاز حتى تتمكن الدوائر المنطقية من الوصول إلى البيانات محليًا دون الحاجة إلى مسارات توجيه طويلة.

اتصال مرن للمدخلات والمخرجات

يسمح ما يصل إلى ثلاثمائة وثمانية وسبعين وصلة إدخال وإخراج للجهاز بالتفاعل مع أجهزة الاستشعار وواجهات الاتصال والمكونات الرقمية الأخرى.يدعم هيكل الدبوس معايير كهربائية متعددة عبر بنوك الإدخال والإخراج المستقلة.

موارد إدارة الساعة المتكاملة

تساعد كتل إدارة الساعة الداخلية على توزيع إشارات التوقيت عبر البنية المنطقية القابلة للبرمجة.تحافظ هذه الموارد على توقيت الإشارة المتزامن بحيث تتم العمليات الرقمية بتسلسل منظم ويمكن التنبؤ به.

قدرة واجهة تسلسلية عالية السرعة

تدعم كتل الواجهة التسلسلية المخصصة قنوات الاتصال عالية السرعة لنقل البيانات بين وحدات النظام.تتصل هذه الكتل ببنوك الإدخال والإخراج القريبة وتساعد في الحفاظ على نقل إشارة مستقر في التصميمات المكثفة للبيانات.

كتل معالجة المنطق المنظم

تعمل كتل المعالجة الداخلية المتخصصة على توسيع النسيج المنطقي وتسمح للمصممين بتنفيذ الهياكل الرقمية المتكررة بشكل أكثر كفاءة.يدعم هذا الترتيب مهام مثل معالجة الحزم وتسلسل التحكم وعمليات البيانات المتوازية.

شبكة التوجيه القابلة للبرمجة

تربط شبكة التوجيه المنظمة الخلايا المنطقية وكتل الذاكرة ودبابيس الواجهة.يمكن للإشارات أن تنتقل عبر الشبكة عبر مسارات متعددة، مما يسمح للمصممين بتنظيم الوظائف الرقمية بطرق تتوافق مع بنية النظام.

تكامل حزمة التثبيت على السطح

يوجد الجهاز في حزمة مصفوفة شبكية كروية كبيرة تدعم تكامل اللوحة الكثيفة.يسمح هيكل الحزمة هذا بترتيب العديد من التوصيلات الكهربائية في مساحة صغيرة للتجمعات الإلكترونية المتقدمة.

المواصفات الفنية LFSC3GA25E-7F900C

سمة المنتج	قيمة السمة
الشركة المصنعة	شعرية أشباه الموصلات
الجهد - العرض	0.95 فولت ~ 1.26 فولت
إجمالي بتات ذاكرة الوصول العشوائي	1966080
حزمة جهاز المورد	900-FPBGA (31x31)
سلسلة	SC
الحزمة / القضية	900-بغا
الحزمة	صينية
درجة حرارة التشغيل	0 درجة مئوية ~ 85 درجة مئوية (تي جي)
عدد العناصر المنطقية/الخلايا	25000
عدد المختبرات/المراكز التجارية	6250
عدد الإدخال/الإخراج	378
نوع التركيب	جبل السطح
رقم المنتج الأساسي	LFSC3GA25
حالة بنفايات	RoHS غير متوافق
مستوى حساسية الرطوبة (MSL)	3 (168 ساعة)
الوصول إلى الحالة	الوصول إلى غير متأثر
ECCN	3A991D
هتسسوس	8542.39.0001

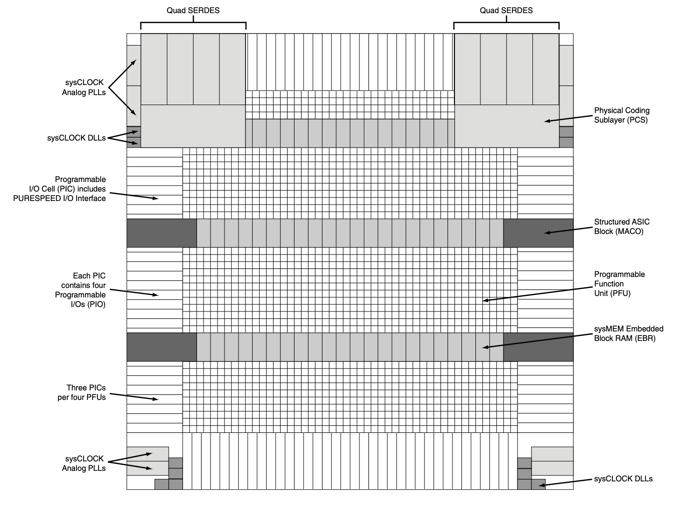

مخطط كتلة مبسط لـ LFSC3GA25E-7F900C

تخطيط داخلي قائم على الشبكة لـ LFSC3GA25E-7F900C FPGA يُظهر ترتيب المنطق القابل للبرمجة وكتل الذاكرة وموارد الساعة وهياكل الواجهة عالية السرعة.تشكل الوحدات الوظيفية القابلة للبرمجة النسيج المنطقي المركزي حيث يتم تنفيذ الدوائر الرقمية القابلة للتكوين.توفر أقسام ذاكرة الوصول العشوائي (RAM) المدمجة في نظام sysMEM تخزينًا داخليًا للبيانات وتخزينًا مؤقتًا داخل المصفوفة المنطقية.تقوم خلايا الإدخال والإخراج القابلة للبرمجة والموجودة على طول حواف الجهاز بتوصيل المنطق الداخلي بالدبابيس الخارجية، حيث تحتوي كل مجموعة إدخال وإخراج قابلة للبرمجة على اتصالات إدخال وإخراج متعددة قابلة للبرمجة.تظهر كتل SERDES الرباعية وواجهات الطبقة الفرعية للتشفير المادي بالقرب من المناطق العليا لدعم الاتصال التسلسلي عالي السرعة.تم دمج كتل ASIC المهيكلة التي تحمل علامة MACO داخل النسيج المنطقي لدعم هياكل المعالجة المتخصصة.يتم وضع موارد إدارة الساعة المسماة PLLs التناظرية sysCLOCK وsysCLOCK DLLs على حواف التخطيط لإنشاء إشارات التوقيت وتوزيعها عبر البنية القابلة للبرمجة.

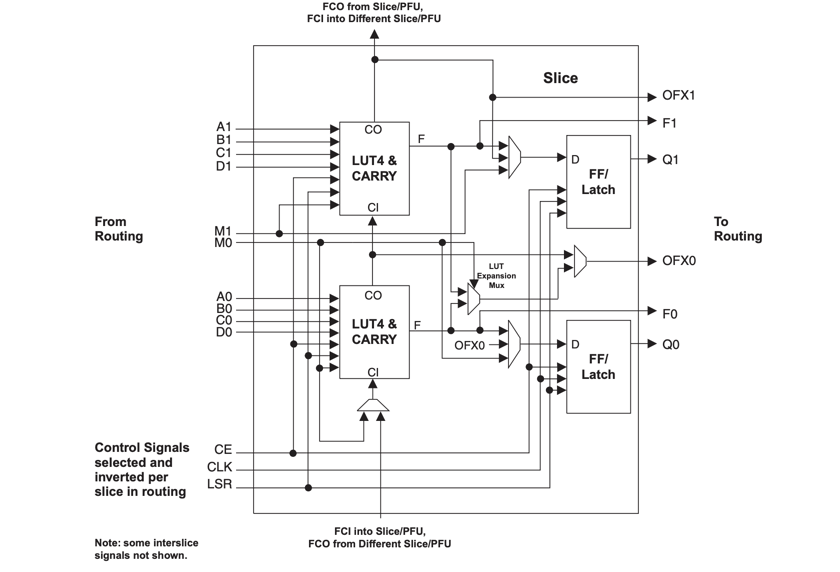

مخطط شريحة LFSC3GA25E-7F900C

الهيكل الداخلي لشريحة المنطق المستخدمة داخل وحدة الوظيفة القابلة للبرمجة لـ LFSC3GA25E-7F900C FPGA.تؤدي كتلتان LUT4 عمليات منطقية تجميعية باستخدام أربع إشارات إدخال تحمل علامات A وB وC وD. ويدعم منطق الحمل المتكامل العمليات الحسابية عن طريق ربط إشارات الإدخال وحمل الإخراج بين الشرائح المتجاورة.تقوم عناصر الوجه أو المزلاج بتخزين بيانات الإخراج من المرحلة المنطقية، مما يؤدي إلى إنتاج مخرجات مسجلة تسمى Q0 وQ1.تعمل مدخلات التحكم مثل الساعة وتمكين الساعة وضبط الإشارات أو إعادة ضبطها على تنظيم التشغيل المتسلسل لعناصر التخزين.تقوم اتصالات التوجيه على الحواف اليسرى واليمنى بربط الشريحة بشبكة التوصيل البيني المحيطة القابلة للبرمجة، مما يسمح للإشارات بالدخول من موارد التوجيه وإرجاع المخرجات المعالجة مرة أخرى إلى نسيج التوجيه.

تطبيقات LFSC3GA25E-7F900C

أنظمة التحكم الصناعية

تسمح الموارد المنطقية القابلة للبرمجة للجهاز بإدارة تسلسل التوقيت وتوجيه الإشارة ومهام التحكم الرقمي في المعدات الآلية.يمكنه تنسيق أجهزة الاستشعار والمحركات المتعددة مع الحفاظ على المعالجة الرقمية المستقرة داخل نظام التحكم.

البنية التحتية لاتصالات البيانات

غالبًا ما تتطلب معدات الاتصالات معالجة رقمية مرنة لمعالجة البيانات والتحكم في الواجهة.يمكن للجهاز معالجة تدفقات البيانات الواردة وتنظيم منطق التوجيه ودعم روابط الاتصال داخل أجهزة الشبكة.

منصات الحوسبة المدمجة

تستخدم الأنظمة المضمنة منطقًا قابلاً للبرمجة لإدارة تدفق البيانات بين المعالجات والذاكرة وأجهزة الواجهة.يمكن للجهاز تنفيذ مسارات رقمية مخصصة تعمل على تكييف سلوك النظام مع متطلبات التطبيق المحددة.

أنظمة الحصول على البيانات عالية السرعة

تقوم أنظمة القياس في كثير من الأحيان بجمع الإشارات من مصادر متعددة في نفس الوقت.يمكن للبنية المنطقية القابلة للبرمجة تنظيم الإشارات الرقمية الواردة، ومواءمة التوقيت، وإعداد البيانات لمزيد من المعالجة أو النقل.

أجهزة معالجة الإشارات

يمكن للجهاز تنفيذ عمليات حسابية ومنطقية قابلة للتكوين تدعم وظائف معالجة الإشارات.يمكن تنفيذ المرشحات الرقمية وحلقات التحكم ومهام تحويل البيانات مباشرة داخل البنية المنطقية القابلة للبرمجة.

مزايا وعيوب LFSC3GA25E-7F900C

المزايا

• سعة منطقية كبيرة قابلة للبرمجة تدعم الوظائف الرقمية المعقدة

• عدد كبير من اتصالات الإدخال والإخراج يسمح بتكامل النظام المرن

• توفر كتل الذاكرة المدمجة تخزينًا داخليًا للبيانات وتخزينها مؤقتًا

• يسمح الهيكل المنطقي القابل لإعادة التشكيل بتحديث وظائف الأجهزة من خلال تغييرات التصميم

• تسمح بنوك الإدخال والإخراج المتعددة بمعايير إشارة مختلفة داخل جهاز واحد

العيوب

• تتطلب عملية التصميم أدوات تطوير متخصصة وسير عمل التكوين

• تعقيد الجهاز قد يزيد من وقت تصميم النظام أثناء التطوير

• يتطلب حجم العبوة الكبير تخطيطًا دقيقًا للوحة الدوائر المطبوعة

• يجب مراعاة إدارة الطاقة عندما تكون العديد من الموارد المنطقية نشطة

بدائل LFSC3GA25E-7F900C

رقم الجزء	الشركة المصنعة	الميزات الرئيسية	استخدم الحالة/الملاحظات
LFSC3GA25E-7FFN1020C	شركة شعرية لأشباه الموصلات	جهاز FPGA من عائلة SC يقدم حوالي 25000 عنصر منطقي وموارد الذاكرة المدمجة وعدد كبير من منافذ الإدخال/الإخراج القابلة للبرمجة.يستخدم حزمة BGA دقيقة تدعم تخطيطات الدوائر الكثيفة والتصميمات الرقمية المعقدة.	يُستخدم في أنظمة التحكم المدمجة، وواجهات الاتصالات، والإلكترونيات الصناعية حيث يلزم وجود أجهزة قابلة للبرمجة واتصال إدخال/إخراج عالي.
LFSC3GA25E-7FFA1020C	شركة شعرية لأشباه الموصلات	FPGA قابلة للبرمجة مع موارد منطقية مماثلة في سلسلة LFSC3GA25E.يوفر كتلًا منطقية قابلة للتكوين وذاكرة مدمجة وتوجيهًا رقميًا مرنًا يسمح للمصممين بتنفيذ دوائر رقمية مخصصة.	مناسب لمعالجة الإشارات الرقمية، وجسر الواجهة، والتحكم في الأجهزة القابلة للبرمجة في الإلكترونيات المدمجة وأنظمة الاتصالات.
LFSC3GA25E-6FN900C	شركة شعرية لأشباه الموصلات	جهاز FPGA يحتوي على حوالي 25 ألف عنصر منطقي وكتل ذاكرة مدمجة مصممة للأجهزة الرقمية القابلة للبرمجة.توفر الحزمة العديد من اتصالات الإدخال/الإخراج التي تدعم تكامل النظام المعقد.	يُستخدم غالبًا في أنظمة التحكم الصناعية ومنصات الحوسبة المدمجة ومعدات الشبكات التي تتطلب تكوينًا مرنًا للأجهزة.

حول شعرية أشباه الموصلات

Lattice Semiconductor هي شركة لأشباه الموصلات تأسست عام 1983 ويقع مقرها الرئيسي في هيلزبورو أوريغون في الولايات المتحدة.تقوم الشركة بتطوير أجهزة منطقية قابلة للبرمجة والتقنيات ذات الصلة المستخدمة في الحوسبة والاتصالات والأنظمة الصناعية والإلكترونيات الاستهلاكية.وتشمل خطوط منتجاتها مصفوفات البوابات الميدانية القابلة للبرمجة، والأجهزة المنطقية القابلة للبرمجة، وحلول الواجهة المصممة لدعم تصميم النظام الرقمي المرن.تُستخدم الأجهزة الشبكية على نطاق واسع في الأنظمة المدمجة حيث تساعد وظائف الأجهزة القابلة للبرمجة في إدارة معالجة البيانات ومنطق التحكم وتوجيه الإشارة ضمن الأنظمة الأساسية الإلكترونية المدمجة.

الاستنتاج

يجمع LFSC3GA25E-7F900C FPGA بين المنطق القابل للبرمجة والذاكرة المدمجة واتصالات إخراج الإدخال المرنة داخل جهاز واحد.من خلال فهم بنيتها، يمكنك معرفة كيفية تنظيم وظائف المنطق الرقمي وكيف تنتقل الإشارات عبر النسيج القابل للبرمجة.تتيح ميزات مثل العناصر المنطقية القابلة للتكوين وشبكات التوجيه وكتل إدارة الساعة للجهاز دعم العديد من تصميمات النظام.هيكلها يجعلها مناسبة لمعالجة البيانات ومنطق التحكم وأجهزة الاتصالات.عند استكشاف المخططات والمواصفات، يمكنك الحصول على صورة أوضح لكيفية دعم الأجهزة القابلة للبرمجة للأنظمة الإلكترونية القابلة للتكيف.
