فهم مشكلات طاقة بدء التشغيل LPC84x والتسلسل الكامل لتشغيل الطاقة

تُستخدم وحدات التحكم الدقيقة LPC84x على نطاق واسع في الأنظمة المدمجة لأنها تجمع بين قوة المعالجة والذاكرة والأجهزة الطرفية في جهاز صغير الحجم.لضمان التشغيل الموثوق به، تحتاج إلى فهم كيفية بدء تشغيل وحدة التحكم الدقيقة وكيف تؤثر ظروف الطاقة على سلوكها.تشرح هذه المقالة الميزات الأساسية وبنية وحدات التحكم الدقيقة LPC84x، بالإضافة إلى متطلبات مصدر الطاقة وآليات إعادة التعيين وتسلسل بدء التشغيل.ويناقش أيضًا مشكلات الطاقة الشائعة عند بدء التشغيل والطرق العملية التي يمكنك من خلالها استكشاف أخطاء هذه المشكلات وإصلاحها.

كتالوج

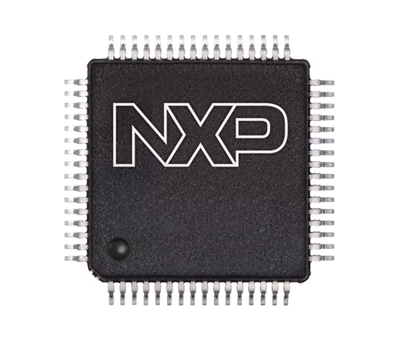

الشكل 1. متحكم LPC84x

نظرة عامة على مشكلات طاقة بدء التشغيل LPC84x

تُستخدم وحدات التحكم الدقيقة LPC84x على نطاق واسع في الأنظمة المدمجة لأنها تجمع بين إمكانية المعالجة والذاكرة والأجهزة الطرفية في جهاز صغير الحجم وموفر للطاقة.ومع ذلك، يعتمد التشغيل الموثوق بشكل كبير على عملية تشغيل الطاقة المستقرة والتي يتم التحكم فيها بشكل جيد.أثناء بدء التشغيل، يمكن أن تؤثر مشكلات مثل جهد الإمداد غير المستقر، أو معدل انحدار الجهد غير المناسب، أو ظروف إعادة التعيين غير المتناسقة على كيفية تهيئة وحدة التحكم الدقيقة.قد تمنع هذه الظروف الجهاز من الوصول إلى التشغيل العادي أو تأخير تشغيل النظام.

مميزات المتحكمات الدقيقة LPC84x

1. معالج Cortex-M0+ كور

تم تصميم سلسلة LPC84x حول معالج ARM Cortex-M0+، والذي تم تحسينه من أجل استهلاك منخفض للطاقة وأداء فعال.يدعم هذا النواة 32 بت معالجة المقاطعة السريعة والتنفيذ الحتمي، مما يجعله مناسبًا للتطبيقات المدمجة.تسمح بنيته البسيطة ببناء برامج ثابتة مدمجة مع الحفاظ على قدرات المعالجة الموثوقة.يدعم النواة أيضًا أدوات تطوير ARM القياسية لتسهيل البرمجة وتصحيح الأخطاء.

2. ذاكرة فلاش مدمجة

تتضمن وحدات التحكم الدقيقة هذه ذاكرة فلاش على الشريحة تستخدم لتخزين كود البرنامج والبرامج الثابتة.يوفر الفلاش الداخلي عادةً مساحة كافية للتطبيقات المضمنة دون الحاجة إلى أجهزة ذاكرة خارجية.يتيح الفلاش المدمج الوصول بشكل أسرع إلى التعليمات ويحسن كفاءة النظام بشكل عام.كما أنه يبسط تصميم الأجهزة لأن وحدة التحكم الدقيقة يمكن أن تعمل بشكل مستقل بعد البرمجة.

3. ذاكرة SRAM

تدمج عائلة LPC84x ذاكرة SRAM الداخلية لتخزين بيانات وقت التشغيل وعمليات المكدس.تسمح هذه الذاكرة بالوصول السريع للمتغيرات والمخازن المؤقتة وبيانات المعالجة المؤقتة.يعمل Fast SRAM على تحسين سرعة التنفيذ لأن وحدة المعالجة المركزية يمكنها الوصول إلى البيانات دون انتظار الذاكرة الخارجية.كما أنه يدعم عمليات تعدد المهام داخل التطبيقات المدمجة.

4. واجهات الاتصال التسلسلي المرنة

تتوفر أجهزة طرفية متعددة للاتصالات لتوصيل الأجهزة والوحدات الخارجية.وتشمل هذه واجهات UART للاتصالات التسلسلية، وواجهات SPI للاتصالات الطرفية عالية السرعة، وواجهات I²C لشبكات الاستشعار والتحكم.تعمل كتل الاتصال المضمنة هذه على تبسيط تكامل الأجهزة في التصميمات المضمنة.يمكن استخدامه لتوصيل شاشات العرض وأجهزة الاستشعار وأجهزة الذاكرة والمكونات الرقمية الأخرى.

5. دعم الأجهزة الطرفية التناظرية

تتضمن وحدات التحكم الدقيقة LPC84x ميزات تناظرية متكاملة مثل محول تناظري إلى رقمي 12 بت (ADC).يتيح ذلك للجهاز قياس الإشارات التناظرية من أجهزة الاستشعار أو الدوائر الخارجية.تتضمن بعض المتغيرات أيضًا وظيفة المحول الرقمي إلى التناظري (DAC) لإنشاء مخرجات تناظرية.تمكن هذه القدرات وحدة التحكم الدقيقة من التفاعل مباشرة مع الإشارات.

6. تكوين الإدخال/الإخراج المرن

تسمح دبابيس الإدخال/الإخراج للأغراض العامة (GPIO) لوحدة التحكم الدقيقة بالتفاعل مع مكونات الأجهزة الخارجية.يشتمل LPC84x على ميزات تكوين الدبوس المرنة التي تسمح بتعيين وظائف متعددة لدبوس واحد.تساعد هذه المرونة على تحسين تخطيطات PCB وزيادة الأجهزة الطرفية المتاحة.يمكن تكوين دبابيس GPIO للإدخال الرقمي أو الإخراج أو الوظائف الطرفية البديلة.

7. أوضاع التشغيل منخفضة الطاقة

يتم تضمين أوضاع الطاقة المنخفضة لتقليل استهلاك الطاقة في التطبيقات التي تعمل بالبطارية.تسمح هذه الأوضاع لوحدة التحكم الدقيقة بتعطيل الأجهزة الطرفية غير المستخدمة أو تقليل تردد ساعة النظام أثناء فترات الخمول.تساعد ميزات إدارة الطاقة على إطالة عمر البطارية في الأجهزة المحمولة.يمكن للنظام العودة بسرعة إلى التشغيل النشط عند الحاجة.

8. الموقت المتكامل ووحدات التحكم

تم دمج وحدات المؤقت المختلفة لدعم قياس الوقت وتوليد الإشارة والتحكم في الأحداث.يتضمن ذلك أجهزة ضبط الوقت متعددة المعدلات، وأجهزة ضبط الوقت القابلة للتكوين، وأجهزة ضبط الوقت الخاصة بالمراقبة.تعمل أجهزة ضبط الوقت على تمكين التحكم الدقيق في التوقيت في الأنظمة المدمجة مثل التحكم في المحركات أو توقيت الاتصال أو جدولة المهام الدورية.تعمل هذه الوحدات على تحسين موثوقية النظام وأدائه.

نظرة عامة على مخطط كتلة LPC84x

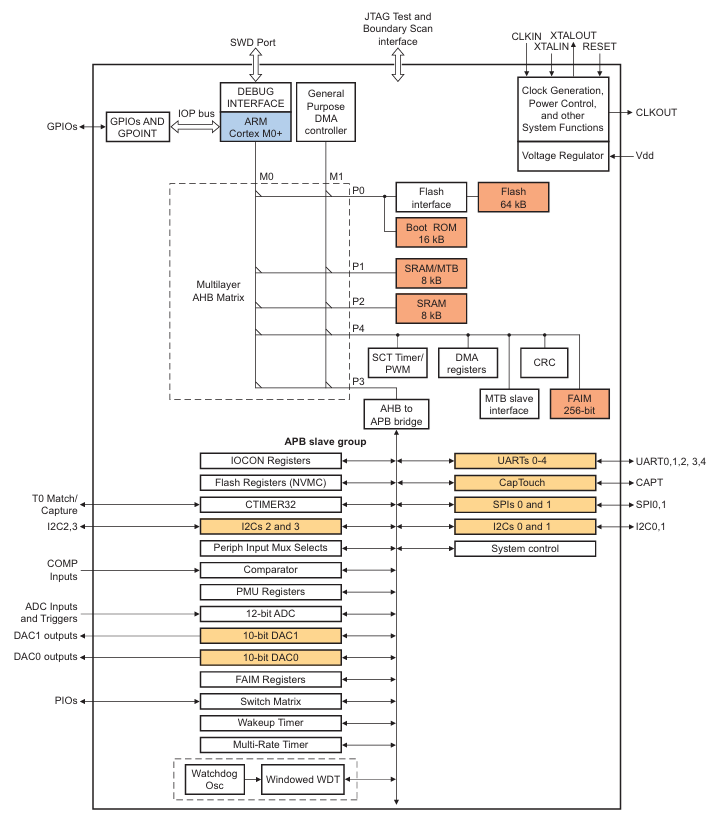

الشكل 2. مخطط كتلة المتحكم LPC84x

تدمج بنية LPC84x كتلًا وظيفية متعددة تعمل معًا لتنفيذ مهام المعالجة المضمنة.يوجد في مركز النظام وحدة المعالجة المركزية ARM Cortex-M0+، التي تنفذ تعليمات البرنامج المخزنة في ذاكرة الفلاش الداخلية أثناء الوصول إلى البيانات من SRAM.تعمل مصفوفة ناقل AHB متعددة الطبقات على توصيل المعالج بوحدات الذاكرة والواجهات الطرفية، مما يتيح الاتصال الفعال بين المكونات الداخلية.تتحكم كتل توليد الساعة وإدارة الطاقة في توقيت النظام وتضمن التشغيل المستقر للجهاز عبر أوضاع الأداء المختلفة.تسمح واجهات تصحيح الأخطاء مثل SWD ببرمجة البرامج الثابتة واختبارها أثناء التطوير.يتم توصيل الأجهزة الطرفية المختلفة، بما في ذلك أجهزة ضبط الوقت ووحدات الاتصال والواجهات التناظرية، من خلال نظام الناقل الداخلي لتوفير تفاعل الجهاز الخارجي.تشكل هذه الكتل معًا بنية وحدة تحكم دقيقة مدمجة مصممة للتحكم المدمج الفعال.

متطلبات مصدر الطاقة LPC84x

المعلمة	الرمز	نموذجي / المدى
جهد الإمداد	VDD	1.8 فولت – 3.6 فولت
جهد العرض التناظري	فيدا	1.8 فولت – 3.6 فولت
جهد التشغيل (نموذجي)	VDD	3.3 فولت
عتبة جهد التشغيل	VPOR	~1.5 فولت (نموذجي)
مستوى الجهد البني خارج	فبور	قابل للتكوين (~1.7–2.7 فولت)
الوضع النشط الحالي	الاتصال الدولي المباشر	يعتمد على الجهاز
تيار النوم العميق	الاتصال الدولي (DS)	منخفض جدًا (نطاق μA)
الحد الأقصى لجهد GPIO	فيو	حتى VDD
نطاق درجة حرارة التشغيل	تا	-40 درجة مئوية إلى +105 درجة مئوية
أوصى فصل مكثف	—	0.1 ميكروفاراد بالقرب من كل دبوس VDD

LPC84x إعادة تعيين المصادر وسلوك بدء التشغيل

إعادة ضبط التشغيل (POR)

إعادة ضبط التشغيل (POR) هي آلية إعادة ضبط داخلية يتم تنشيطها تلقائيًا عند توصيل الطاقة لأول مرة إلى وحدة التحكم الدقيقة LPC84x.والغرض الرئيسي منه هو إبقاء النظام في حالة إعادة ضبط حتى يصل جهد الإمداد إلى مستوى تشغيل آمن.عندما يتم تشغيل الجهاز، تقوم دائرة POR بمراقبة جهد الإمداد وتمنع وحدة المعالجة المركزية من تنفيذ التعليمات قبل الأوان.بمجرد أن يصبح الجهد مستقرًا، يتم تحرير حالة إعادة الضبط ويبدأ المعالج في تنفيذ التعليمات البرمجية من ذاكرة الفلاش الداخلية.وهذا يضمن أن وحدة التحكم الدقيقة تبدأ دائمًا في حالة يمكن التنبؤ بها بعد توصيل الطاقة.في البنية الداخلية، يتفاعل نظام إعادة الضبط مع الساعة وكتل إدارة الطاقة قبل بدء التشغيل العادي.تشكل هذه الآلية أساس عملية بدء تشغيل LPC84x.

إعادة ضبط اللون البني (BOR)

تعد Brown-Out Reset (BOR) آلية حماية تقوم بإعادة ضبط وحدة التحكم الدقيقة LPC84x عندما ينخفض ​​جهد الإمداد إلى ما دون حد التشغيل الآمن.والغرض منه هو منع وحدة المعالجة المركزية من العمل في ظل ظروف الجهد غير المستقرة التي قد تسبب سلوكًا غير متوقع.عندما ينخفض ​​الجهد الكهربي عن المستوى الذي تم تكوينه، تقوم دائرة BOR بتشغيل إعادة ضبط النظام لحماية الذاكرة والحالات الطرفية.بعد عودة جهد الإمداد إلى مستوى مستقر، تتم إعادة تشغيل الجهاز بشكل طبيعي.تساعد هذه الميزة في الحفاظ على التشغيل الموثوق به في الأنظمة التي قد تحدث فيها تقلبات في الطاقة.في البنية الداخلية، تعمل دوائر مراقبة الجهد جنبًا إلى جنب مع كتلة التحكم في الطاقة لاكتشاف ظروف الجهد المنخفض.ونتيجة لذلك، يمكن لوحدة التحكم الدقيقة التعافي بأمان من انخفاض الجهد المؤقت.

دبوس إعادة الضبط الخارجي (RESET)

يوفر دبوس RESET الخارجي طريقة الأجهزة لإعادة ضبط وحدة التحكم الدقيقة LPC84x من خارج الشريحة.فهو يسمح للأجهزة الخارجية أو إشارات التحكم بإجبار وحدة التحكم الدقيقة على إعادة التعيين عند الحاجة.عندما تصبح إشارة إعادة الضبط نشطة، يتوقف المعالج عن تنفيذ التعليمات ويعود إلى حالة بدء التشغيل الأولية.وهذا يضمن إمكانية إعادة تشغيل النظام بشكل نظيف أثناء أحداث تشغيلية معينة.بعد إطلاق إشارة إعادة التعيين، يقوم الجهاز بإجراء عملية التهيئة الداخلية الخاصة به قبل تشغيل البرنامج الثابت مرة أخرى.غالبًا ما يتم استخدام التحكم في إعادة التعيين الخارجي أثناء البرمجة أو تصحيح الأخطاء أو الإشراف على النظام.داخل بنية النظام الداخلي، يتصل مسار إعادة الضبط هذا مباشرة بوحدة التحكم المركزية في إعادة الضبط.

إعادة تعيين الوكالة الدولية للطاقة

تحدث عملية إعادة تعيين الوكالة الدولية للطاقة عندما يكتشف مؤقت الوكالة الدولية للطاقة أن برنامج النظام لم يعد يعمل بشكل صحيح.يقوم مؤقت المراقبة بمراقبة تنفيذ البرنامج بشكل مستمر من خلال طلب تحديثات دورية من البرامج الثابتة قيد التشغيل.إذا فشل البرنامج في تحديث المؤقت خلال الفترة المتوقعة، فستنتهي صلاحية المؤقت وسيؤدي إلى إعادة ضبط النظام.تعمل هذه الآلية على حماية النظام من تعطل البرامج أو الحلقات اللانهائية أو أخطاء البرامج الثابتة غير المتوقعة.بعد حدوث إعادة التعيين، تتم إعادة تشغيل وحدة التحكم الدقيقة ويبدأ تنفيذ البرنامج مرة أخرى.في البنية الداخلية، يعمل مؤقت المراقبة جنبًا إلى جنب مع منطق التحكم في النظام والمؤقتات.والغرض منه هو تحسين موثوقية النظام بشكل عام والحفاظ على التشغيل المستمر في الأنظمة المدمجة.

تسلسل رفع الطاقة LPC84x

1. استقرار إمدادات الطاقة

عند تطبيق الجهد لأول مرة على الجهاز، تتطلب الدوائر الداخلية فترة قصيرة حتى يستقر جهد الإمداد.خلال هذه المرحلة، تحدد المنظمات الداخلية وكتل إدارة الطاقة مستويات الجهد المناسبة لوحدة المعالجة المركزية والأجهزة الطرفية.يظل المتحكم الدقيق غير نشط أثناء حدوث هذا التثبيت.وهذا يمنع السلوك غير الموثوق به أثناء مرحلة التشغيل المبكرة.يضمن الجهد المستقر أن الدوائر المنطقية الداخلية يمكن أن تعمل بشكل صحيح.

2. تفعيل إعادة ضبط التشغيل

بعد أن يبدأ إمداد الطاقة بالاستقرار، تحافظ دائرة إعادة ضبط التشغيل على المعالج في حالة إعادة التعيين.تمنع عملية إعادة الضبط هذه وحدة المعالجة المركزية من تنفيذ التعليمات حتى يصل الجهد إلى مستوى آمن.تقوم وحدة التحكم في إعادة الضبط بمراقبة جهد الإمداد بشكل مستمر خلال هذه المرحلة.فقط عندما يتجاوز الجهد الحد المطلوب، تبدأ عملية إعادة الضبط في التحرير.وهذا يضمن أن يبدأ المتحكم الدقيق بحالة نظام نظيفة.

3. تهيئة الساعة الداخلية

بمجرد مسح شروط إعادة التعيين، يقوم المتحكم الدقيق بتهيئة نظام الساعة الداخلية الخاص به.يقوم مولد الساعة بتشغيل المذبذب الداخلي، الذي يوفر توقيتًا لوحدة المعالجة المركزية والعمليات الطرفية.تصبح هذه الساعة مرجع التوقيت الرئيسي لتنفيذ النظام.لا يمكن للمعالج تشغيل التعليمات بدون مصدر ثابت للساعة.لذلك، تعد تهيئة الساعة مرحلة مهمة في بدء تشغيل النظام.

4. تهيئة الذاكرة

خلال المرحلة التالية يقوم المعالج بتحضير هياكل الذاكرة الداخلية التي يستخدمها البرنامج.توفر ذاكرة الفلاش تعليمات البرنامج الثابت، بينما تقوم ذاكرة SRAM بتخزين بيانات وقت التشغيل.يقوم النظام أيضًا بإعداد جدول المتجهات المستخدم لمعالجة المقاطعة.يسمح إعداد الذاكرة هذا للمعالج بتحديد موقع نقطة إدخال البرنامج بشكل صحيح.تضمن التهيئة الصحيحة للذاكرة تنفيذًا سلسًا للبرامج الثابتة.

5. التهيئة الطرفية

بعد إعداد الذاكرة، يقوم النظام بتمكين الأجهزة الطرفية الداخلية الهامة.قد تتضمن هذه الأجهزة الطرفية أجهزة ضبط الوقت ووحدات الاتصال وسجلات التحكم التي تتطلبها البرامج الثابتة.تظل بعض الأجهزة الطرفية معطلة حتى يقوم البرنامج التطبيقي بتنشيطها.تضمن مرحلة التهيئة أن بيئة النظام الأساسية جاهزة.تقوم هذه الخطوة بإعداد الجهاز لتنفيذ التطبيق.

6. يبدأ تنفيذ البرامج الثابتة

بمجرد اكتمال جميع خطوات التهيئة الداخلية، يبدأ المعالج في تنفيذ البرنامج الثابت المخزن في ذاكرة الفلاش.يبدأ التنفيذ عادةً من متجه إعادة التعيين المحدد في كود البرنامج.ومن هذه النقطة، يتحكم التطبيق المضمن في تشغيل النظام.يقوم البرنامج الثابت بتكوين الأجهزة الطرفية ومعالجة إشارات الإدخال وتنفيذ مهام النظام.يمثل هذا الانتقال من بدء تشغيل الأجهزة إلى وقت تشغيل التطبيق.

مشكلات طاقة بدء التشغيل الشائعة LPC84x

• منحدر الجهد البطيء أثناء تشغيل الطاقة

إذا ارتفع جهد الإمداد ببطء شديد، فقد تتصرف دوائر إعادة الضبط الداخلية بشكل غير متوقع.يمكن أن يؤدي معدل الانحدار البطيء إلى تأخير إصدار إعادة التعيين المناسب ويؤثر على تهيئة الجهاز.في بعض الأنظمة، قد تحاول وحدة المعالجة المركزية بدء التشغيل قبل أن يصبح الجهد مستقرًا تمامًا.يمكن أن يؤدي هذا إلى سلوك بدء تشغيل غير متناسق.

• ضجيج مصدر الطاقة أو عدم الاستقرار

يمكن أن تتداخل الضوضاء الكهربائية الموجودة على خط إمداد الطاقة مع بدء تشغيل وحدة التحكم الدقيقة بشكل مستقر.قد تتسبب الضوضاء في انخفاض مؤقت في الجهد مما يؤدي إلى إعادة ضبط غير مقصودة.يمكن أن تؤثر هذه التقلبات على الساعة الداخلية والدوائر المنطقية.ونتيجة لذلك، قد يتم إعادة تشغيل وحدة التحكم الدقيقة بشكل متكرر.

• مكثفات الفصل غير كافية

يمكن أن يؤدي سوء الفصل بالقرب من أطراف طاقة وحدة التحكم الدقيقة إلى حدوث جهد غير مستقر أثناء بدء التشغيل.تتطلب التغيرات الحالية السريعة داخل الشريحة وجود مكثفات قريبة لتحقيق استقرار العرض.بدون الفصل المناسب، قد تحدث طفرات في الجهد.يمكن أن يؤثر عدم الاستقرار هذا على تهيئة النظام.

• انخفاض الجهد أثناء بدء التشغيل

إذا لم يتمكن مصدر الطاقة من توفير تيار كافٍ عند بدء التشغيل، فقد ينخفض الجهد لفترة وجيزة.يمكن أن يؤدي هذا الموقف إلى ظروف إعادة ضبط اللون البني.قد تحدث مثل هذه الانخفاضات عندما تبدأ المكونات الأخرى في النظام في العمل في وقت واحد.يمكن أن تؤدي هذه الانخفاضات المؤقتة إلى مقاطعة عملية التمهيد.

•إعادة ضبط عدم استقرار الإشارة

قد تؤدي إشارات إعادة التعيين الخارجية التي تتقلب أثناء تشغيل الطاقة إلى عمليات إعادة تعيين متكررة.إذا لم تظل إشارة إعادة الضبط مستقرة، فقد لا يكمل وحدة التحكم الدقيقة عملية التهيئة أبدًا.قد يؤدي هذا إلى منع تشغيل البرامج الثابتة بشكل طبيعي.شروط إعادة التعيين المستقرة مطلوبة لبدء تشغيل موثوق.

• توفر مصدر الساعة غير مناسب

إذا كان النظام يعتمد على مصدر ساعة خارجي لا يبدأ بشكل صحيح، فقد تفشل وحدة المعالجة المركزية في العمل بشكل صحيح.بدون إشارة ساعة ثابتة، لا يمكن بدء تنفيذ التعليمات.قد يؤدي هذا إلى ظهور النظام غير مستجيب.يعد استقرار الساعة مهمًا لبدء تشغيل وحدة التحكم الدقيقة العادية.

استكشاف أخطاء مشاكل بدء التشغيل LPC84x وإصلاحها

• التحقق من استقرار جهد الإمداد

الخطوة الأولى لاستكشاف الأخطاء وإصلاحها هي قياس جهد إمداد وحدة التحكم الدقيقة باستخدام راسم الذبذبات أو جهاز القياس المتعدد.يجب أن يظل الجهد ضمن نطاق التشغيل الموصى به أثناء بدء التشغيل.قد تشير أي قطرات أو ارتفاعات مفاجئة إلى عدم استقرار مصدر الطاقة.يمكن أن تؤدي مراقبة شكل موجة الجهد أثناء تشغيل الطاقة إلى الكشف عن مشكلات مخفية.يعد الجهد المستقر مهمًا لتهيئة وحدة التحكم الدقيقة بشكل موثوق.

• تحقق من إعادة ضبط توقيت الإشارة

يجب أن تظل إشارة إعادة الضبط مستقرة ومتزامنة بشكل صحيح مع عملية التشغيل.غالبًا ما يراقب الكثيرون دبوس إعادة التعيين للتأكد من أنه يتصرف كما هو متوقع أثناء بدء التشغيل.قد تؤدي إشارة إعادة الضبط غير المستقرة أو المزعجة إلى إعادة تشغيل النظام بشكل متكرر.يضمن التحقق من توقيت إعادة التعيين عدم حدوث التهيئة إلا بعد استقرار الطاقة.يدعم سلوك إعادة الضبط الصحيح التمهيد الصحيح للنظام.

• فحص تصفية إمدادات الطاقة

يجب فحص مكونات تصفية الطاقة مثل مكثفات الفصل بعناية.تساعد هذه المكثفات في الحفاظ على الجهد المستقر أثناء التغيرات الحالية السريعة.قد يؤدي الوضع السيئ أو السعة غير الكافية إلى السماح لضوضاء الجهد بالتأثير على وحدة التحكم الدقيقة.يؤدي ضمان التصفية المناسبة إلى تحسين موثوقية بدء التشغيل.غالبًا ما يكشف فحص الأجهزة عن المكثفات المفقودة أو الموضوعة بشكل غير صحيح.

• تأكيد تشغيل مصدر الساعة

يجب أن تبدأ ساعة النظام بشكل صحيح حتى يتمكن المعالج من تنفيذ التعليمات.تحقق من إشارات المذبذب لتأكيد التشغيل السليم.إذا فشل مصدر الساعة في البدء، فلن تتمكن وحدة المعالجة المركزية من تشغيل البرامج الثابتة.تساعد مراقبة إشارة الساعة في تحديد ما إذا كانت دوائر التوقيت تعمل بشكل صحيح.مطلوب تشغيل موثوق للساعة لبدء التشغيل العادي.

• افحص رمز تهيئة البرنامج الثابت

قد يؤثر رمز بدء التشغيل الموجود داخل البرنامج الثابت على سلوك تهيئة النظام.قم بمراجعة معالج إعادة التعيين وإجراءات تهيئة النظام.قد يؤدي التكوين غير الصحيح لسجلات النظام أو الأجهزة الطرفية إلى تأخير التشغيل العادي.يضمن التحقق من رمز بدء التشغيل أن تقوم البرامج الثابتة بتهيئة الأجهزة بشكل صحيح.يكمل فحص البرامج تصحيح أخطاء الأجهزة.

• مراقبة سلوك بدء التشغيل باستخدام أدوات التصحيح

تسمح واجهات تصحيح الأخطاء مثل SWD بمراقبة نشاط المعالج أثناء بدء التشغيل.باستخدام أدوات التصحيح، تحقق مما إذا كانت وحدة المعالجة المركزية تصل إلى نقطة دخول البرنامج الرئيسية.تساعد نقاط التوقف وسجلات تصحيح الأخطاء في الكشف عن مكان توقف التهيئة.توفر هذه الطريقة رؤية قيمة لسلوك النظام أثناء مراحل بدء التشغيل المبكرة.

الاستنتاج

يعتمد بدء التشغيل الموثوق لوحدة التحكم الدقيقة LPC84x على الطاقة المستقرة وسلوك إعادة التعيين الصحيح ونظام الساعة الذي يعمل بشكل صحيح.تتضمن مراحل بدء التشغيل المهمة تثبيت الطاقة، وتحرير إعادة التعيين، وإعداد الساعة، وإعداد الذاكرة، وتنفيذ البرامج الثابتة.يمكن أن تؤدي مشكلات مثل انخفاض الجهد أو الضوضاء أو سوء الفصل أو إشارات إعادة الضبط غير المستقرة إلى مقاطعة هذه العملية.يساعد تصميم الطاقة الدقيق واستكشاف الأخطاء وإصلاحها بشكل منهجي على ضمان بدء التشغيل المتسق والتشغيل المستقر للنظام.
