فهم القوة التفاعلية: كيف تعمل وسبب أهميتها

تعد الطاقة التفاعلية جزءًا أساسيًا من الأنظمة الكهربائية للتيار المتردد لأنها تدعم المجالات الكهربائية والمغناطيسية التي تحتاجها العديد من الأجهزة للعمل.تشرح هذه المقالة ما هي الطاقة التفاعلية، وكيف تعمل في دوائر التيار المتردد، وكيف يتم حسابها باستخدام الجهد والتيار وعامل الطاقة.ويفحص أيضًا كيفية تصرف القدرة التفاعلية في الأحمال المقاومة، والحثية، والسعوية، وغير الخطية.بالإضافة إلى ذلك، فإنه يغطي فوائد إدارة الطاقة التفاعلية المناسبة وتطبيقاتها العملية ودورها في أنظمة الطاقة الحديثة.

كتالوج

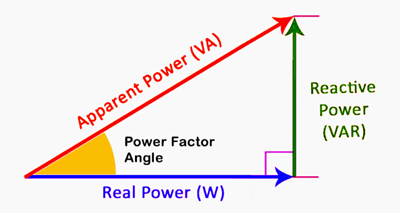

الشكل 1. مثلث القدرة التفاعلية

ما هي القوة التفاعلية؟

الطاقة التفاعلية هي جزء من الطاقة الكهربائية في نظام التيار المتردد الذي لا يؤدي عملاً مفيدًا ولكنه ضروري للحفاظ على المجالات الكهربائية والمغناطيسية.إنه موجود لأن الجهد والتيار غير متطابقين تمامًا في الوقت المناسب، مما يخلق فرقًا في الطور بينهما.يؤدي تحول الطور هذا إلى تحرك الطاقة ذهابًا وإيابًا بين المصدر والمكونات التفاعلية بدلاً من استهلاكها بالكامل.تعد الطاقة التفاعلية مهمة لتشغيل المعدات مثل المحركات والمحولات والأجهزة الحثية في أنظمة الطاقة.إنه يلعب دورًا رئيسيًا في الحفاظ على مستويات الجهد وضمان التشغيل المستقر للنظام.بدون الطاقة التفاعلية، لن تعمل العديد من أنظمة التيار المتردد الكهربائية بشكل صحيح أو فعال.

كيف تعمل الطاقة التفاعلية في دوائر التيار المتردد؟

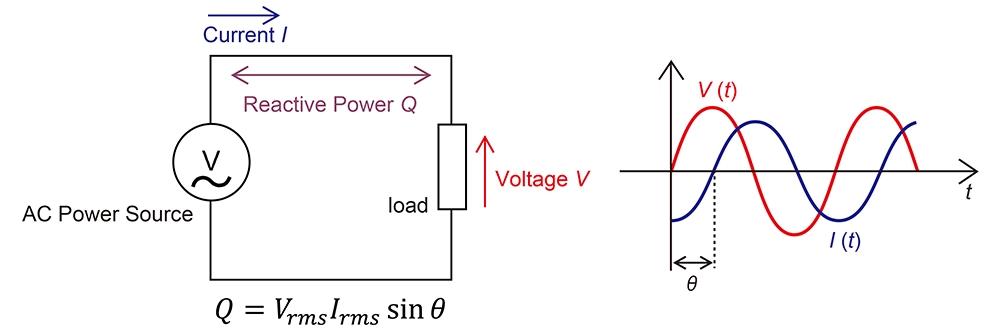

الشكل 2. الطاقة التفاعلية في الأشكال الموجية للتيار المتردد والدوائر

تنشأ القدرة التفاعلية في دوائر التيار المتردد عندما لا يصل الجهد والتيار إلى ذروتهما في نفس الوقت.يخلق اختلاف الطور هذا حالة يتم فيها تخزين الطاقة مؤقتًا ثم إعادتها إلى مصدر الطاقة بدلاً من استخدامها بشكل مستمر.عندما يتغير اتجاه التيار المتردد، تتحرك الطاقة داخل وخارج المجالات الكهربائية أو المغناطيسية داخل الدائرة.وينتج عن هذا التبادل المستمر تدفق دوري للطاقة بدلاً من نقلها في اتجاه واحد.

يمكن ملاحظة العلاقة المتغيرة بين الجهد والتيار من خلال أشكالهما الموجية، حيث يتقدم أحد الأشكال الموجية أو يتأخر عن الآخر.هذا الاختلاف في التوقيت هو ما ينتج قوة رد الفعل في النظام.وعلى الرغم من أن هذه الطاقة لا تؤدي عملاً مفيدًا، إلا أنها لا تزال مطلوبة لدعم تشغيل العديد من الأجهزة الكهربائية.يؤثر وجود تحول الطور هذا بشكل مباشر على كيفية تدفق الطاقة داخل الدائرة.

حساب الطاقة التفاعلية

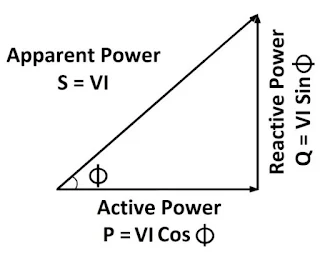

الشكل 3. مثلث القوة والمعادلات

أولا، تحديد القيم المعطاة.ابدأ بسرد ما تعرفه بالفعل:

• الجهد (فولت) = 230 فولت

• التيار (I) = 10 أ

• عامل القدرة (cos φ) = 0.8 (متخلف)

تحدد هذه القيم حالة تشغيل الدائرة.

بعد ذلك، احسب القوة الظاهرة (S).تمثل الطاقة الظاهرة إجمالي الطاقة التي يوفرها المصدر.

• S = V × I = 230 × 10 = 2300 VA

هذا هو الطلب الكامل على الطاقة قبل فصل المكونات المفيدة وغير المفيدة.

ثم احسب الطاقة النشطة (P).القوة النشطة هي الجزء الذي يقوم بالفعل بعمل مفيد.

• P = V × I × cos φ = 230 × 10 × 0.8 = 1840 وات

يخبرك هذا بمقدار الطاقة التي يستخدمها الحمل بشكل فعال.

وأخيرًا، احسب القدرة التفاعلية (Q).تأتي القدرة التفاعلية من فرق الطور ويمكن العثور عليها باستخدام sin φ.

• الخطيئة φ = √(1 − 0.8²) = 0.6

• Q = V × I × sin φ = 230 × 10 × 0.6 = 1380 VAR

وهذا يمثل القوة التي تدور بين المصدر والحمل.أظهرت النتائج النهائية أن القدرة الظاهرة (S) هي 2300 VA، والقدرة النشطة (P) هي 1840 W، والقدرة التفاعلية (Q) هي 1380 VAR.توضح هذه القيم كيفية تقسيم إجمالي الطاقة المتوفرة إلى طاقة مفيدة تؤدي العمل وقوة رد الفعل التي تدعم النظام.يسهل هذا التقسيم الواضح فهم وتحليل وإدارة تدفق الطاقة في الأنظمة الكهربائية للتيار المتردد.

كيف تتفاعل الطاقة التفاعلية مع أنواع الأحمال المختلفة؟

الأحمال المقاومة (الأومية).

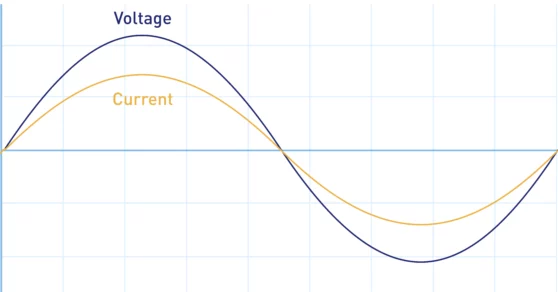

الشكل 4. الجهد والتيار في المرحلة

الأحمال المقاومة هي مكونات كهربائية تستهلك الطاقة مباشرة دون تخزينها في مجالات كهربائية أو مغناطيسية.في هذه الأحمال، يرتفع وينخفض ​​الجهد والتيار في نفس الوقت، مما يعني عدم وجود فرق طور بينهما.نظرًا لأن كلا الشكلين الموجيين متوازيان تمامًا، فإن كل الطاقة الموردة يتم تحويلها إلى عمل مفيد مثل الحرارة أو الضوء.يمكن رؤية هذه المحاذاة في أشكال الموجات المتداخلة حيث تتطابق القمم والتقاطعات الصفرية تمامًا.ونتيجة لذلك، لا توجد طاقة تتدفق مرة أخرى إلى المصدر خلال الدورة.تعني هذه الحالة أن القدرة التفاعلية تكون صفرًا في دارات المقاومة البحتة.تشمل الأمثلة الشائعة السخانات والمصابيح المتوهجة حيث يتم استخدام الطاقة بالكامل.

الأحمال الحثية

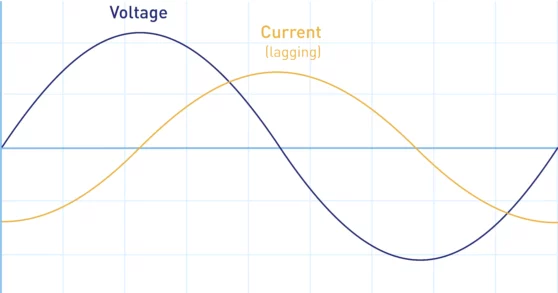

الشكل 5. الجهد المتخلف الحالي

الأحمال الحثية هي أجهزة تقوم بتخزين الطاقة في المجالات المغناطيسية عندما يتدفق التيار من خلالها.في هذه الأحمال، يتخلف شكل موجة التيار عن شكل موجة الجهد بسبب طبيعة تخزين الطاقة المغناطيسية.يخلق هذا التأخير فرقًا في الطور حيث يتم الاحتفاظ بالطاقة مؤقتًا ثم إعادتها إلى المصدر.يوضح الفصل بين قمم الجهد والتيار هذا السلوك المتأخر.وبسبب هذا التحول في الطور، يتم إنتاج الطاقة التفاعلية وتتدفق داخل النظام.يعتبر هذا النوع من الطاقة التفاعلية إيجابيًا وهو شائع في المعدات مثل المحركات والمحولات.تستخدم الأحمال الحثية على نطاق واسع في الأنظمة الصناعية وأنظمة توزيع الطاقة.

الأحمال السعوية

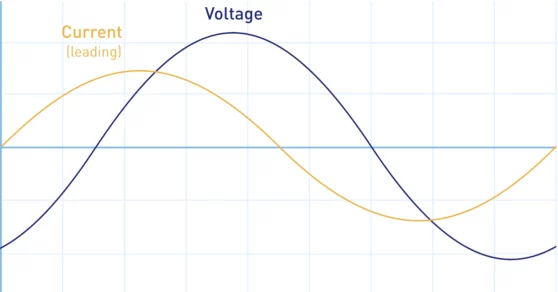

الشكل 6. الجهد الرئيسي الحالي

الأحمال السعوية هي مكونات كهربائية تخزن الطاقة في المجالات الكهربائية بين اللوحات الموصلة.في هذه الأحمال، يقود شكل موجة التيار شكل موجة الجهد، مما يعني أنها تصل إلى ذروتها قبل أن يصل الجهد.تخلق هذه العلاقة الرائدة فرق طور معاكسًا لفرق الأحمال التحريضية.يُظهر نمط الموجة تقدم التيار قبل الجهد خلال كل دورة.عندما يتم تخزين الطاقة وإطلاقها في المجال الكهربائي، تتدفق الطاقة التفاعلية في النظام.ويعتبر هذا النوع من القوة التفاعلية سلبيا.تُستخدم الأحمال السعوية بشكل شائع في تطبيقات تصحيح معامل القدرة وتنظيم الجهد.

الأحمال غير الخطية (التوافقية).

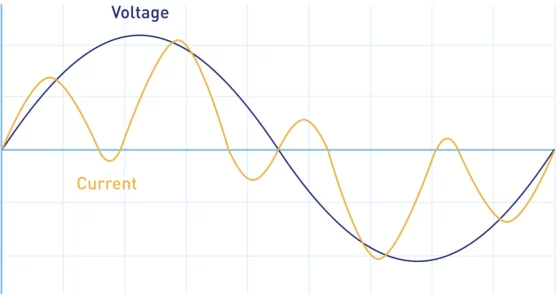

الشكل 7. الموجي الحالي المشوه

الأحمال غير الخطية هي أجهزة تسحب التيار بطريقة غير جيبية حتى عند تزويدها بجهد جيبي.تُحدث هذه الأحمال تشوهات في شكل الموجة الحالية، مما يؤدي إلى إنشاء مكونات توافقية على ترددات متعددة.بدلاً من الأشكال الموجية الناعمة، يبدو التيار غير منتظم وغير منتظم مقارنة بالجهد.يؤثر هذا التشوه على كيفية تصرف القدرة التفاعلية في النظام عن طريق إضافة تعقيد يتجاوز تحولات الطور البسيطة.يمكن أن يؤدي التفاعل بين التوافقيات والعرض إلى تأثيرات تفاعلية إضافية.هذه الأحمال شائعة في الأجهزة الإلكترونية الحديثة مثل أجهزة الكمبيوتر وبرامج تشغيل LED وتبديل مصادر الطاقة.تعد إدارة تأثيرها أمرًا مهمًا للحفاظ على جودة الطاقة.

مزايا إدارة الطاقة التفاعلية المناسبة

• تحسين كفاءة استخدام الطاقة بشكل عام

• يحافظ على مستويات الجهد مستقرة

• يقلل من خسائر نقل الطاقة

• يعزز عمر المعدات

• يمنع ظروف التحميل الزائد على النظام

• يدعم تشغيل الشبكة بشكل موثوق

تطبيقات القوة التفاعلية

1. شبكات نقل الطاقة

تعد الطاقة التفاعلية مهمة في خطوط النقل لمسافات طويلة للحفاظ على استقرار الجهد.يساعد على منع انخفاض الجهد على مسافات طويلة.تستخدم المرافق أجهزة التعويض لتنظيم تدفق الطاقة التفاعلية.وهذا يضمن توصيل الكهرباء بكفاءة وموثوقية.

2. أنظمة التصنيع الصناعية

تعتمد المصانع على الطاقة التفاعلية لتشغيل المحركات والآلات الثقيلة.الإدارة السليمة تمنع عدم الكفاءة في الأحمال الكهربائية الكبيرة.يساعد في الحفاظ على الجهد المستقر أثناء الطلب المرتفع.وهذا يحسن موثوقية الإنتاج وأداء المعدات.

3. أنظمة الطاقة المتجددة

تتطلب أنظمة الطاقة الشمسية وطاقة الرياح التحكم في الطاقة التفاعلية لتكامل الشبكة.يساعد على استقرار تقلبات الجهد الناتجة عن التوليد المتغير.يتم استخدام العاكسون لإدارة خرج الطاقة التفاعلية.وهذا يضمن التوافق مع شبكات الطاقة الحالية.

4. المحطات الكهربائية الفرعية

تستخدم المحطات الفرعية تعويض الطاقة التفاعلية للتحكم في مستويات الجهد.يتم تركيب أجهزة مثل المكثفات والمفاعلات للتنظيم.وهذا يحسن كفاءة النظام ويقلل الخسائر.كما أنه يدعم التوزيع السلس للطاقة.

5. المباني التجارية

تستخدم المباني الكبيرة الطاقة التفاعلية لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) والمصاعد.التحكم السليم يحسن كفاءة الطاقة في العمليات اليومية.أنه يقلل من استهلاك الطاقة غير الضرورية.وهذا يقلل من تكاليف التشغيل ويحسن الموثوقية.

6. مراكز البيانات والبنية التحتية لتكنولوجيا المعلومات

تتطلب مراكز البيانات طاقة مستقرة للمعدات الحساسة.تساعد إدارة الطاقة التفاعلية في الحفاظ على مستويات جهد ثابتة.يمنع الاضطرابات الناجمة عن تقلبات الطاقة.وهذا يضمن التشغيل المستمر والموثوق.

الطاقة التفاعلية مقابل الطاقة النشطة مقابل الطاقة الظاهرة

الجانب	الطاقة النشطة (وات)	قوة رد الفعل (فار)	القوة الظاهرة (فيرجينيا)
التعريف	قوة مفيدة الذي يؤدي العمل	قوة ذلك يتأرجح بين المصدر والحمل	إجمالي الموردة القوة
وظيفة	ينتج الإخراج مثل الحرارة أو الحركة	يدعم المجالات الكهربائية/المغناطيسية	يمثل المجموع الطلب
الدور	الطاقة المستهلكة	مخزنة و عادت الطاقة	تأثير مجتمعة
وحدة	واتس (ث)	فولت أمبير رد الفعل (VAR)	فولت أمبير (VA)
استخدام الطاقة	مستغلة بالكامل	لا تستهلك	جزئيا المستخدمة
الاتجاه	التدفق في اتجاه واحد	ذهابا وإيابا تدفق	التدفق المشترك
تأثير النظام	يدفع الأحمال	يحافظ العملية	يحدد القدرة
الاعتماد	تحميل الطلب	تحول المرحلة	كل من P و Q
القياس	عداد الطاقة	مقياس VAR	متر ظاهر
المساهمة	الناتج الحقيقي	وظيفة الدعم	المجموع الشرط
الكفاءة	يؤثر بشكل مباشر الكفاءة	تأثير غير مباشر	يشير إلى النظام تحميل
وجود	دائما في أنظمة العمل	موجود مع فرق الطور	حاضر دائما
السيطرة	على أساس التحميل	التعويض الأجهزة	تصميم النظام
التطبيق	الأجهزة, آلات	المحركات، المحولات	جميع أنظمة التكييف
العلاقة	مكون من القوة الإجمالية	مكون من القوة الإجمالية	مزيج من على حد سواء

التحكم التفاعلي في الطاقة في أنظمة الطاقة الحديثة

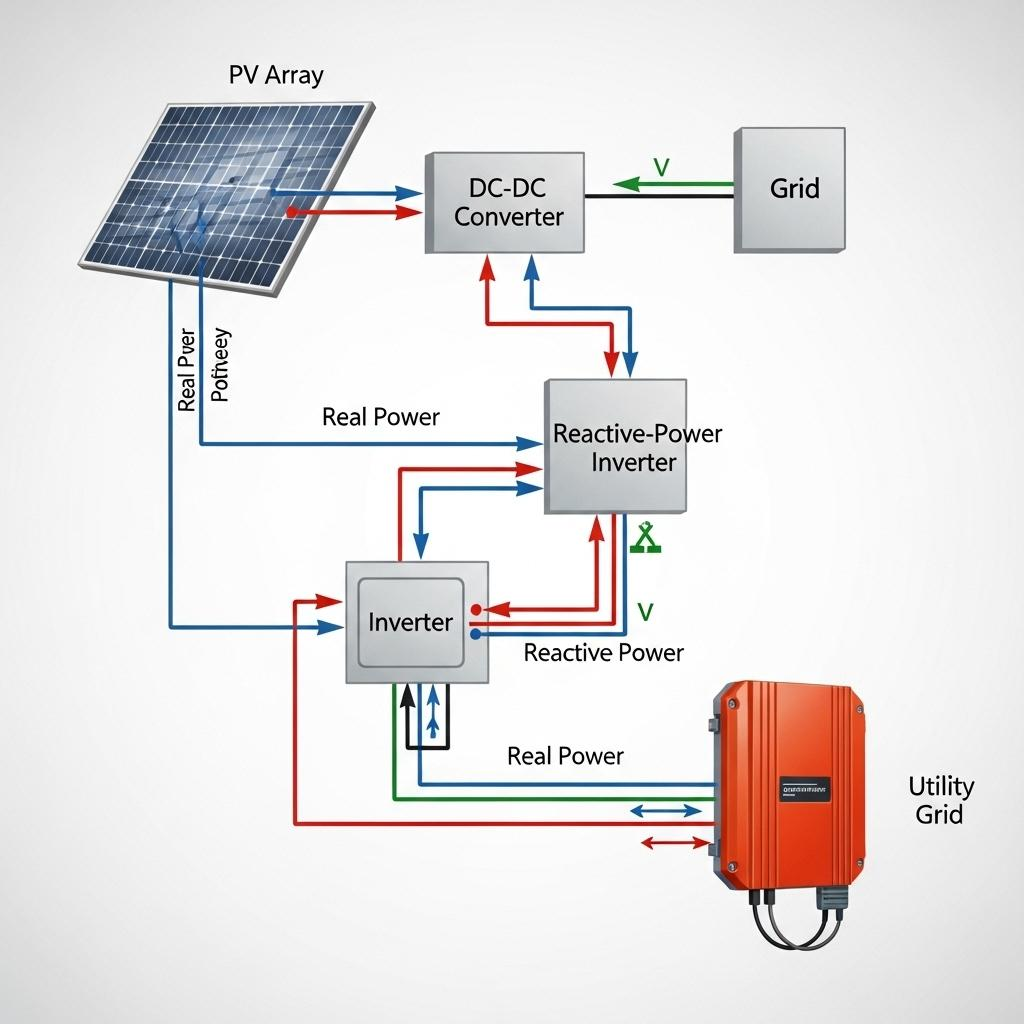

الشكل 8. التحكم التفاعلي في الطاقة باستخدام العاكس الذكي

تتم إدارة الطاقة التفاعلية في أنظمة الطاقة الحديثة بشكل فعال من خلال أجهزة الطاقة الإلكترونية التي تنظم تدفق الطاقة بين مصادر التوليد والشبكة.في الأنظمة القائمة على الطاقة المتجددة، تولد المصفوفات الكهروضوئية طاقة حقيقية، والتي تتم معالجتها من خلال المحولات وتسليمها إلى الشبكة عبر العاكسات.إلى جانب النقل الحقيقي للطاقة، يتم التحكم في الطاقة التفاعلية بشكل مستقل للحفاظ على مستويات الجهد المستقرة وتحسين جودة الطاقة.يسمح هذا التحكم للنظام بالاستجابة لظروف الحمل المتغيرة ومنع تقلبات الجهد عبر الشبكة.ومن خلال تنسيق مراحل التحويل المتعددة، تضمن الأنظمة الحديثة توصيل الطاقة الحقيقية والتفاعلية بكفاءة.يدعم هذا الأسلوب التشغيل الموثوق، خاصة في بيئات التوليد الموزعة.

كما هو موضح في الشكل، يلعب العاكس الذكي دورًا مركزيًا من خلال ضبط تبادل الطاقة التفاعلية مع شبكة المرافق.يمكنه حقن أو امتصاص الطاقة التفاعلية دون التأثير على الطاقة الحقيقية المولدة بواسطة المصفوفة الكهروضوئية، مما يسمح بتنظيم الجهد المرن.يضمن التفاعل بين العاكس ومحول DC-DC والشبكة المراقبة المستمرة والاستجابة لظروف النظام.يساعد هذا التحكم الديناميكي على استقرار الشبكة أثناء التغيرات في توليد الطاقة الشمسية والطلب على الأحمال.من خلال إدارة الطاقة التفاعلية في الوقت الفعلي، تقلل العاكسات الذكية الاعتماد على أجهزة التعويض التقليدية.وهذا يجعلها رائعة للحفاظ على استقرار الشبكة في أنظمة الطاقة الحديثة والمتجددة المتكاملة.

الاستنتاج

لا تؤدي الطاقة التفاعلية عملاً مفيدًا بشكل مباشر، ولكنها مفيدة للحفاظ على الجهد، ودعم الأجهزة الميدانية، والحفاظ على استقرار أنظمة التيار المتردد.ويعتمد سلوكها على العلاقة بين الجهد والتيار، والتي تحدد أيضًا كيفية تقسيم الطاقة إلى مكونات نشطة ومتفاعلة وظاهرية.تؤثر أنواع الأحمال المختلفة على الطاقة التفاعلية بطرق مختلفة، مما يجعل التحليل والتحكم المناسبين أمرًا مهمًا لتحقيق الكفاءة وحماية المعدات وجودة الطاقة.تدعم الإدارة الفعالة للطاقة التفاعلية التشغيل الموثوق عبر الشبكات والأنظمة الصناعية ومنشآت الطاقة المتجددة والمحطات الفرعية والمباني التجارية ومراكز البيانات.
