فهم مستوى منطق القناة 2N7002

في هذه المقالة ، نحفر إلى عالم 2N7002 ، وهو مستوى منطق N-channel متعدد الاستخدامات للغاية.معترف به لكفاءته وقدرة على التكيف ، فإن مكون أشباه الموصلات هذا خطير في الدوائر الإلكترونية المختلفة ، معظمها في تعزيز كفاءة الطاقة وتحسين الأداء.من إمكانيات التبديل السريعة إلى توافقها مع تطبيقات الجهد المنخفض ، يعد 2N7002 مفضلاً لتصميم أنظمة مضغوطة وموثوقة.سواء أكان تشغيل المفاتيح الرقمية ، أو قيادة المشاريع المستندة إلى متحكم ، أو تمكين حلول الطاقة المستدامة ، فإن سمات 2N7002 تجعلها خيارًا رئيسيًا للإلكترونيات الحديثة.انضم إلينا ونحن نستكشف مواصفاتها التقنية وتطبيقاتها واعتباراتها العملية ، ونقدم نظرة ثاقبة حول كيفية دعم هذا MOSFET لتطوير الأجهزة الفعالة ذات الأداء العالي.

كتالوج

2N7002 نظرة عامة على MOSFET

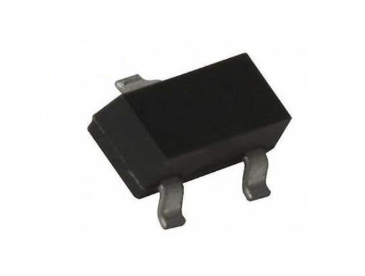

ال 2N7002، على مستوى المنطق N-channel ، يحتل مكانًا خاصًا في عالم أجهزة أشباه الموصلات المنفصلة.يتم استخدام هذا المكون ، المطلوب للكثيرين ، في المقام الأول كمحول أو مضخم.تم تصميمه من مواد أشباه الموصلات وهو مصنوع من ثلاث محطات.تشمل الجوانب الجديرة بالملاحظة من 2N7002 مقاومتها المنخفضة بشكل ملحوظ وجهد عتبة بوابة المصدر حوالي 2.1 فولت.تجعل هذه الصفات مناسبة بشكل أساسي للدوائر التي تعمل عند 3.3 فولت ، مما يعزز كفاءة الطاقة وتحسين أداء التبديل.

على عكس نقاط قوتها ، فإن عبوات SMD المدمجة (SOT-23) تقدم قيودًا معينة.إنه يحتوي على تيار تصريف منخفض بشكل معتدل ، مما يوفر ما يصل إلى 200mA بشكل مستمر بشكل مستمر ويستوعب الحد الأقصى للمسامير الحالية التي تصل إلى 1A.لمنع الأضرار المحتملة ، من الأهمية بمكان الالتزام بهذه القيود التشغيلية في التطبيقات العملية.تعمل 2N7002 ، التي يتم الحصول عليها عادة من الشركات المصنعة مثل على أشباه الموصلات ، بشكل موثوق عبر نطاق درجة حرارة من -55 درجة مئوية إلى 150 درجة مئوية ولديها غطاء تبديد الطاقة 200 ميجاوات.يمكنك في كثير من الأحيان التأكيد على ضرورة الالتزام بهذه المواصفات للحفاظ على سلامة الدوائر وإطالة موثوقية الأداء.

ميزات 2N7002

ميزة	وصف
يكتب	N-channel mosfet
مقاومة على الدولة	< 5Ω
تيار الصرف المستمر (معرف)	200MA
جهد مصادر الصرف (VDS)	60V
جهد عتبة البوابة (VGS-TH) (دقيقة)	1V
جهد عتبة البوابة (VGS-TH) (كحد أقصى)	3V
بتشغيل الوقت	15ns
أوقف الوقت	8ns
أنواع الحزم	إلى 92 ، SOT23-3L

استخدامات MOSFET 2N7002

يتم تفضيل 2N7002 MOSFET في دوائر إلكترونية مختلفة ، والمعروفة بتعاملها المحرم لمفاتيح التيار والجهد المنخفضة.تعتبر بنيةها مفيدة بشكل خاص في محولات DC-DC وأنظمة الانقطاع ، مما يعزز استخدام الطاقة الفعال.لتسخير قدراتها ، ينبغي الاعتراف بدورها في أنظمة إدارة الطاقة المعاصرة ، مع التركيز على قدرتها على تقليل المقاومة على الحالة التي تحافظ على نفايات الطاقة.

التطبيقات في محولات DC-DC

في محولات DC-DC ، يتفوق 2N7002 عن طريق تعزيز كفاءة نقل الطاقة في الدوائر الإلكترونية.يمكنك التركيز على تقليل تبديد الطاقة ، الذي يسهله مقاومة MOSFET المنخفضة على الدولة ، مما يسمح للأدوات بالعمل لفترة أطول على احتياطيات الطاقة المحدودة.تم العثور عليها على نطاق واسع في الإلكترونيات المحمولة حيث كل وحدة من الطاقة المحفوظة تعزز القدرة على تحمل البطارية.

دور في حلول الانبعاثات

مع تكثيف الضغط على النقل الصديق للبيئة ، يتم الاستفادة من الطبيعة 2N7002 التي يمكن الاعتماد عليها والفعالة لتقنيات الانقطاع ، مثل الدراجات الكهربائية والدراجات البخارية.يضمن دورها في إدارة الطاقة الأداء الأمثل ويعزز فعالية هذه المركبات ، مما يؤثر على الأداء والرضا.يمكنك تحسين الطرق باستمرار لدمج مثل هذه المكونات ، مع تطلعات لزيادة استقرار النظام مع اعتبار التأثيرات البيئية.

تكوين دبوس

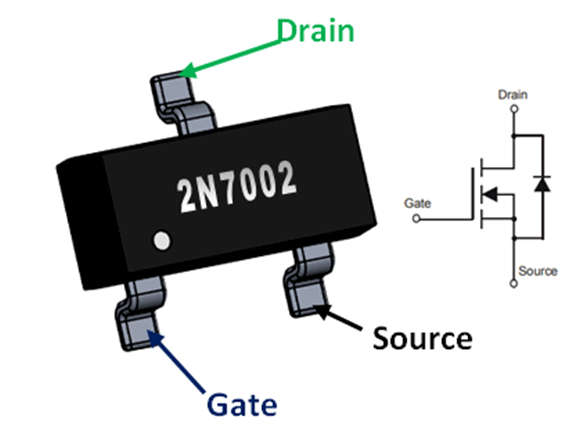

يتميز الترانزستور 2N7002 بثلاث محطات أساسية: المصدر والبوابة والتصريف.كل واحد له وظيفة متميزة ودوره في ضمان عمل الترانزستور بكفاءة.

البدائل والبدائل

2N7002 بدائل

• NTR4003

• FDC666

• FDC558

أنواع أخرى من القنوات n mosfets

• BS170NL

• IRF3205

• 2N7000

• IRF1010E

• RF540N
