فهم Atmega4809 متحكم

يعد Atmega4809 Microcontroller ، وهو جزء من سلسلة MicroChip Megaavr® 0 ، أداة قوية للبحث عن توازن بين الأداء والتنوع والكفاءة.يعمل هذا المتحكم الذي يصل إلى 20 ميجا هرتز ، ويدمج معالج AVR® مع مضاعف الأجهزة ، مما يجعله مثاليًا لمجموعة واسعة من التطبيقات من الإلكترونيات الاستهلاكية إلى أنظمة التحكم الصناعية.في هذه المقالة ، سوف نستكشف pinout والميزات الرئيسية والوظائف المتقدمة في Atmega4809 ، ونسلط الضوء على سبب تبرزه كخيار قوي لكل من المشاريع البسيطة والمعقدة.

كتالوج

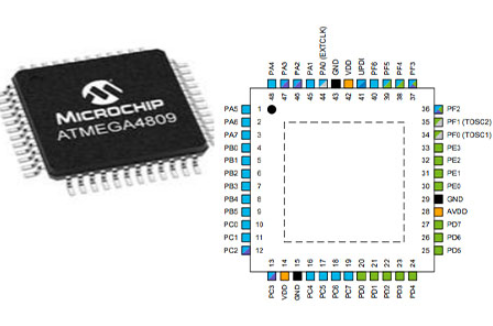

Pinout of Atmega

نموذج CAD من ATMEGA

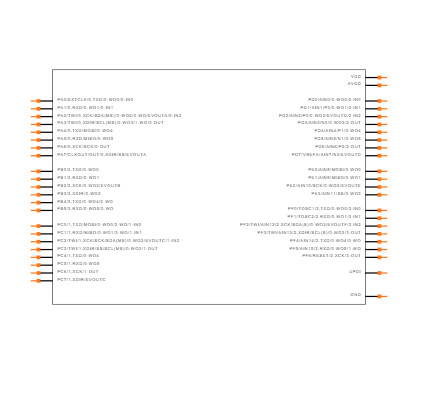

رمز

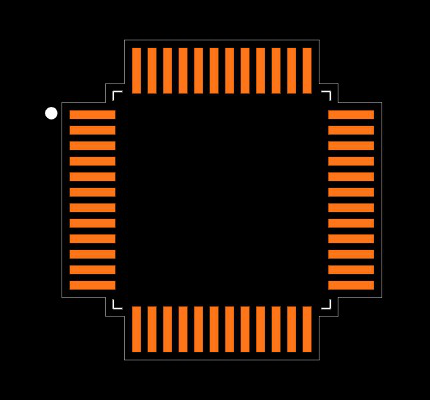

بصمة

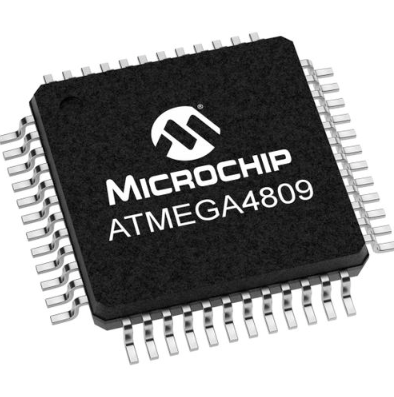

Atmega4809 نظرة عامة

بصفتها عضوًا متميزًا في سلسلة Megaavr® 0 ، يبرز Atmega4809 من خلال دمج معالج AVR® مع مضاعف الأجهزة الذي يمكن أن يعمل بترددات تصل إلى 20 ميغاهيرتز.يتوفر هذا متحكم في تكوينات مختلفة ، ويتميز بذاكرة وميض تصل إلى 48 كيلو بايت ، و 6 كيلو بايت SRAM ، و 256 بايت من EEPROM في حزمة 28 إلى 48 دبوس.تتمحور تصميمها على بنية مرنة منخفضة الطاقة تدمج ميزات متطورة مثل نظام الأحداث ، ومكامن النوم ، والوظائف التناظرية الدقيقة ، والطويونات الحديثة ، مما يعكس أحدث الابتكارات في Microchip.

العمارة والأداء

• معالج AVR ومضاعف الأجهزة: مزود بمعالج AVR® الذي يكمله مضاعف للأجهزة ، يوفر Atmega4809 الكفاءة والأداء الحسابي ملحوظين.يعمل هذا الثنائي بسرعات تصل إلى 20 ميجا هرتز ، ويعزز سرعة التنفيذ للعمليات الرياضية المعقدة.هذه القدرات تجعل متحكم microcontroller مناسبًا جيدًا للتطبيقات التي تتطلب دقة عالية ومعالجة سريعة.يناشد التصميم أولئك الذين يسعون جاهدين لتحقيق توازن بين استهلاك الطاقة والأداء ، مما يوفر ملاءمة متناغمة للاحتياجات التقنية المختلفة.

•تكوينات الذاكرة: مع خيارات الذاكرة المرنة الخاصة به ، يوفر Atmega4809 تكوينات تصل إلى 48 كيلو بايت ذاكرة فلاش ، و 6 كيلو بايت SRAM ، و 256 بايت EEPROM.تلبي هذه القدرة على التكيف مجموعة واسعة من احتياجات التطبيق ، من المهام البسيطة التي تتطلب الحد الأدنى من الذاكرة إلى تطبيقات أكثر تعقيدًا تحتاج إلى تخزين كبير.تُظهر سيناريوهات العالم الحقيقي أن إعداد الذاكرة المتوازن يمكن أن يعزز أداء النظام واستجابةه بشكل كبير.

ميزات الطاقة المنخفضة

• نظام الأحداث: يتيح نظام الأحداث الخاص بـ ATMEGA4809 التواصل المباشر الطرفي إلى البروتين ، مما يلغي الحاجة إلى تدخل وحدة المعالجة المركزية.هذه الميزة تقلل من استهلاك الطاقة وتعزز الكفاءة من خلال السماح بإكمال المهام مع الحد الأدنى من إيقاظ وحدة المعالجة المركزية.من خلال تقليل تحميل وحدة المعالجة المركزية ، فإنه يمتد عمر البطارية في الأجهزة المحمولة ويحسن كفاءة النظام بشكل عام.تؤكد فلسفة التصميم هذه على مزيج من الأداء والحفاظ على الطاقة ، مع صداها مع التطبيقات التي تعطي الأولوية للاستخدام المنخفض الطاقة.

• تقنية المشي: تتيح تقنية المشي في النوم الأجهزة الطرفية من العمل بشكل مستقل بينما تظل وحدة المعالجة المركزية في وضع النوم منخفض الطاقة.تضمن هذه الإمكانية تنفيذ المهام الرئيسية مع الحد الأدنى من سحب الطاقة ، مما يؤدي إلى تحسين طول طول الجهاز والكفاءة التشغيلية.تبرز الخبرات من مختلف التطبيقات أهمية تقنيات توفير الطاقة هذه في التطبيقات التي تكون فيها كفاءة الطاقة أولية.

قدرات التناظرية

يتميز Atmega4809 بوظيفة تمثيلية دقيقة ، تتميز بمحولات تمثيلية إلى رقمية (ADC) ، ومحولات الرقمية إلى الأنسلوج (DAC) ، والمقارنة.توفر هذه الأجهزة الطرفية التناظرية معالجة دقيقة للإشارة التناظرية ، وتستخدم في التطبيقات التي تتضمن الحصول على بيانات المستشعر ، ومعالجة إشارة الصوت ، وغيرها من السيناريوهات التي تكون هناك حاجة إلى قياسات تمثيلية دقيقة.توضح الاستخدامات العملية في كثير من الأحيان أن الحفاظ على الدقة التناظرية العالية أمر أساسي لتحقيق أداء نظام موثوق ومتسق.

الأجهزة الطرفية والقدرة على التوسيع

يدعم Atmega4809 من الأجهزة الطرفية المتقدمة ، Atmega4809 مجموعة واسعة من التطبيقات.تمدد هذه الأجهزة الطرفية قدرات متحكم مع واجهات بروتوكولات الاتصالات والتوقيتات وتعديل عرض النبض (PWM).تتيح هذه المجموعة المحيطية الشاملة ATMEGA4809 من التكيف مع التصميمات المتنوعة والمعقدة ، مما يعزز حلولًا مبتكرة من خلال مرونتها وقابليتها للتوسع.

مواصفات مفصلة

فيما يلي جدول المواصفات الفنية لتكنولوجيا الرقائق الدقيقة ATMEGA4809-AFR.

يكتب	المعلمة
مصنع مهلة	13 أسابيع
تصاعد يكتب	سطح جبل
طَرد / قضية	48-TQFP وسادة مكشوفة
سطح جبل	نعم
بيانات المحولات	إعلان 16x10b
رقم من I/OS	41
ذاكرة للقراءة فقط (كلمة)	24،576
التشغيل درجة حرارة	-40 درجة مئوية إلى 125 درجة مئوية تا
التغليف	شريط & Reel (TR)
مسلسل	Megaavr® 0
جزء حالة	نشيط
رُطُوبَة مستوى الحساسية (MSL)	3 (168 ساعة)
رقم من الإنهاء	48
HTS شفرة	8542.31.00.01
صالة موضع	رباعي
صالة استمارة	جولوينج
إمداد الجهد االكهربى	3V
صالة يقذف	0.5mm
قاعدة رقم الجزء	ATMEGA4809
JESD-30 شفرة	S-PQFP-G48
إمداد جهد الجهد (VSUP)	5.5v
إمداد جهد الجهد (VSUP)	1.8 فولت
مذبذب يكتب	داخلي
سرعة	20 ميجا هرتز
كبش مقاس	6K x 8
الجهد االكهربى - العرض (VCC/VDD)	1.8 فولت إلى 5.5 فولت
UPS/UCS/المحيطية نوع ICS	متحكم ، RISC
جوهر المعالج	AVR
الأجهزة الطرفية	بني خارج اكتشاف/إعادة ضبط ، POR ، PWM ، WDT
ساعة تكرار	20 ميجا هرتز
برنامج نوع الذاكرة	فلاش
جوهر مقاس	8 بت
برنامج حجم الذاكرة	48 كيلو بايت (48K × 8)
الاتصال	I2C ، SPI ، UART/USART
قليل مقاس	16
لديه ADC	نعم
DMA القنوات	لا
PWM القنوات	لا
DAC القنوات	لا
eeprom مقاس	256 × 8
على الرقاقة برنامج ROM عرض	16
الحدود مسح	لا
شكل	نقطة ثابتة
مدمج مخبأ	لا
كبش (كلمات)	512
رقم من I/OS التسلسلي	4
رقم من أجهزة ضبط الوقت	5
رقم من المقاطعات الخارجية	41
على الرقاقة عرض RAM البيانات	16
طول	7 مم
ارتفاع جالس (كحد أقصى)	1.2mm
عرض	7 مم
روهز حالة	ROHS3 متوافق

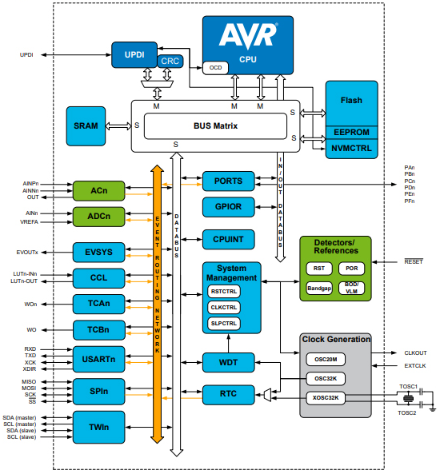

مخطط كتلة ATMEGA4809

Atmega4809 الخصائص

مضاعف الأجهزة المحسّن للحسابات السريعة

يتميز Atmega4809 بمضاعف للأجهزة عالية الأداء يسرع عمليات الحساب بشكل كبير.هذا مفيد في الغالب للتطبيقات التي تنطوي على معالجة رياضية مكثفة ، وبالتالي تعزيز كفاءة الحوسبة.ومن الأمثلة على ذلك التشفير ومعالجة الإشارات وتحليل البيانات الفعلي ، حيث يمكن لمضاعف الأجهزة أن يقلل بشكل كبير من وقت المعالجة ، وتحسين أداء النظام.

ثلاثة أوضاع للنوم لإدارة الطاقة المحسنة

يدعم متحكم ثلاثة أوضاع للنوم.

• وضع الخمول: يحتفظ بنشاط وحدة المعالجة المركزية مع تقليل الطاقة إلى الأجهزة الطرفية ، وهو مثالي للسيناريوهات التي تتطلب أوقات استجابة سريعة.

• وضع الاستعداد: يحفظ المزيد من الطاقة عن طريق وقف وحدة المعالجة المركزية والحفاظ على حالات تشغيلية مفيدة ، وتناسب التطبيقات ذات النشاط الدوري.

• وضع Power Down: يوفر أقصى قدر من التوفير في الطاقة عن طريق إيقاف جميع الأنشطة ، وهو مناسب للأجهزة التي تعمل بالبطاريات مع استخدام متقطع.

نظام الأحداث للتنسيق المحيطي بدون عبء وحدة المعالجة المركزية

السمة البارزة هي نظام الأحداث ، مما يتيح الأجهزة الطرفية من التفاعل مباشرة دون مشاركة وحدة المعالجة المركزية.هذا يقلل من الكمون ويعزز استجابة النظام بشكل عام عن طريق تفريغ التنسيق المحيطي.هذه الآلية لا تقدر بثمن في أنظمة التحكم الفعلية حيث يكون التوقيت والدقة نشطة.بنية نظام الأحداث ، على غرار تقنيات الوصول المباشر للذاكرة ، تقلل من اختناقات وحدة المعالجة المركزية ، مما يعزز الكفاءة.

توقيت الوكالة الدولية للطاقة (WDT) لاستقرار النظام

يعزز جهاز مراعاة الوكالة الدولية للطاقة المتكاملة موثوقية النظام من خلال المراقبة والتعافي من الفواق التشغيلية.يعمل WDT كآلية FAILSARES ، ويعيد ضبط متحكم عند اكتشاف عدم الاستجابة ، وبالتالي تجنب تعطل النظام.تستخدم هذه الطبقة من الموثوقية في الغالب في أنظمة التحكم الصناعية والإلكترونيات الاستهلاكية ، مما يضمن تعزيز الأمن والاستقرار.

إعادة ضبط الطاقة (POR) والكشف عن البني (BOD) للتشغيل المتسق

لبدء التشغيل الآمن والتشغيل الموثوق به ، يتضمن Atmega4809.

• إعادة ضبط الطاقة (POR): يبدأ متحكم عند استعادة الطاقة ، مما يضمن حالة بدء تشغيل ثابتة.

• الكشف عن البني (BOD): يحمي من تقلبات الجهد التي قد تضعس استقرار الجهاز ، ويعيد ضبط النظام تلقائيًا عند انخفاض الجهد إلى أسفل عتبة المجموعة.

واجهة برمجة وتصحيح الأخطاء الواحدة (UPDI) للتطوير الفعال

تقوم واجهة تصحيح Debug Onform (UPDI) بواحدة بوابة (UPDI) بتسهيل عمليات التنمية وتصحيح الأخطاء بشكل كبير.تقلل هذه الواجهة من التعقيدات المادية والإجرائية المرتبطة عمومًا ببرمجة وتصحيح التصحيح ، مما يعزز إنتاجية المطورين.تعد بساطة UPDI مفيدة في الغالب في دورات التنمية التكرارية ، حيث يعد الاختبار السريع وتصحيح الأخطاء الرئيسية لإكمال المشروع في الوقت المناسب.

في جوهرها ، توفر سمات ATMEGA4809 منصة متعددة الاستخدامات وفعالة مناسبة لمجموعة واسعة من التطبيقات ، بما في ذلك الإلكترونيات الاستهلاكية والأتمتة الصناعية.من خلال دمج إدارة الطاقة المتقدمة ، وقدرات الحساب السريعة ، وميزات الموثوقية القوية ، فإنه يوفر أساسًا هائلاً لتطوير أنظمة عالية الأداء وموثوق بها.

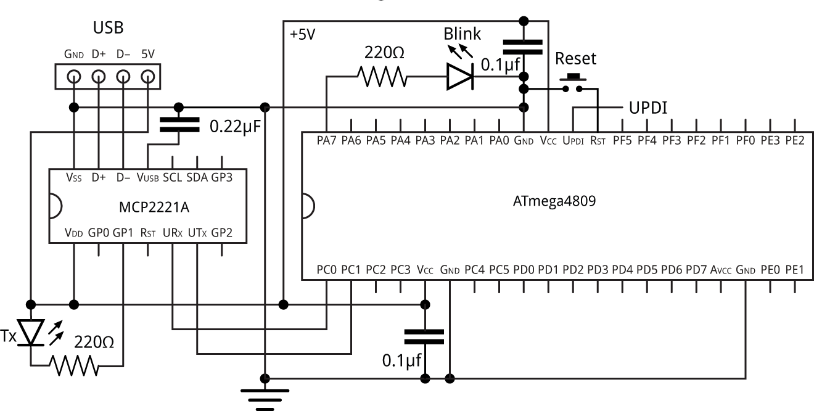

دائرة ATMEGA4809

مقارنة ATMEGA4809 و ATMEGA328

مقارنة الأداء والكفاءة

كلاهما ATMEGA4809 و ATMEGA328 تقديم مستويات مماثلة من الأداء.يبرز Atmega328 ، الموجود عادة في لوحات Arduino ، في كفاءة الطاقة.يدمج هذا المتحكم تقنية PicOpower من Atmel ، مما يتيح انخفاض استهلاك الطاقة دون التضحية بالأداء.

الاختلافات المعمارية

عند فحص البنية عن كثب ، يوفر Atmega4809 بعض التحسينات على Atmega328.يوفر ATMEGA4809 نظام تكوين طرفي مرن.توفر هذه المرونة أداءً بشكل عام بشكل عام.النظام أكثر قابلية للتكيف ، خاصة في التطبيقات التي تشمل أجهزة استشعار متعددة أو أجهزة طرفية.

البرمجة والتطوير

فيما يتعلق بالبرمجة والتطوير ، فإن التوافق المتخلف لـ ATMEGA4809 مع ATMEGA328 مفيد.هذا التوافق يبسط عملية الترحيل للمشاريع الحالية المصممة أصلاً لـ ATMEGA328.يمكن أن تكون أدوات التصحيح المتقدمة التي تدعمها ATMEGA4809 مفيدة للغاية في المشاريع المعقدة ، مما يتيح تحديد القضية المبكرة وحلها.

استهلاك الطاقة في التطبيقات العملية

تصبح اختلافات استهلاك الطاقة واضحة في الغالب في التطبيقات الفعلية.بالنسبة للأجهزة التي تعمل بالطاقة بالبطاريات ، يمكن لقدرات PicOpower في ATMEGA328 تمديد الفترات التشغيلية بين الشحنات.يمكن لميزات ATMEGA4809 المتقدمة لتوفير الطاقة تحسين استخدام الطاقة بشكل أكبر ، وخاصة مفيدة في تطبيقات الطاقة المنخفضة للغاية.

مقاومة في المستقبل وتنوع

بالنظر إلى أن المقاومة المستقبلية ، فإن العديد من وظائف Atmega4809 المحسّنة تجعلها خيارًا أكثر تنوعًا.إن دعمها الأوسع للأجهزة الطرفية وإدارة الذاكرة المحسنة نشط للتطبيقات المعقدة والمتطورة.توفر هذه الميزات أساسًا قويًا للابتكارات والتوسعات المستقبلية ، مما يجعلها مثالية للتخطيط للترقيات.

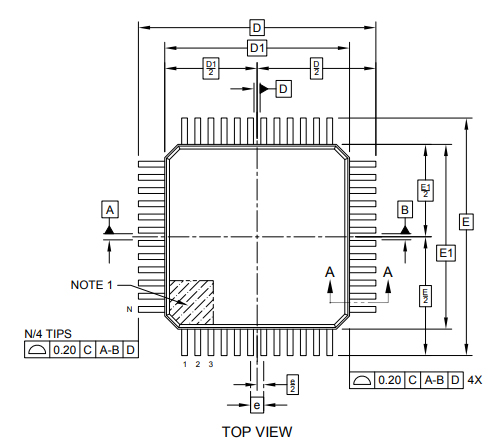

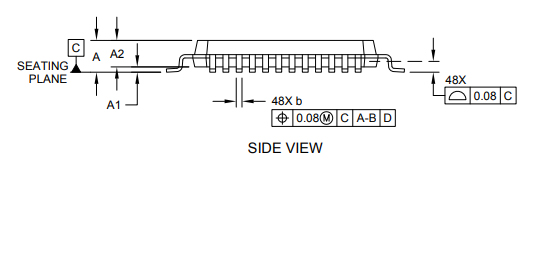

حزمة Atmega4809

معلومات الشركة المصنعة

تتفوق شركة Microchip Technology Inc. ، ومقرها في تشاندلر ، أريزونا ، في تقديم مجموعة واسعة من متحكمها وأشباه الموصلات التناظرية.تشتهر هذه الشركة بتخفيض مخاطر التطوير ، وخفض تكاليف النظام ، وسرعة تسريع وقت السوق.من خلال دعمها عالي الجودة ومنتجاتها التي يمكن الاعتماد عليها ، أنشأت Microchip بشدة قيادتها في هذه الصناعة.

يبرز Atmega4809 بين عروض Microchip بسبب قدراتها المتقدمة والهندسة المعمارية القابلة للتكيف ، مما يجعلها مناسبة للتطبيقات المتنوعة التي تتطلب حلولًا قوية وفعالة.يدعم هذا المتحكم مجموعة واسعة من الوظائف ، مما يجعله يتكامل دون عناء في أنظمة مختلفة.

ورقة البيانات pdf

atmega4809-AFR أوراق البيانات:

ATMEGA4808/4809 DATASHEET.PDF

الأسئلة المتداولة [الأسئلة الشائعة]

1. ما هو ATMEGA4809؟

Atmega4809 هو متحكم متطور يستخدم معالج AVR® 8 بت.يأتي هذا الجهاز المتقدم مع مضاعف متكامل ويعمل بسرعات تصل إلى 20 ميجا هرتز.إنه يوفر 48 كيلو بايت من ذاكرة الفلاش ، 6 كيلو بايت من SRAM ، ويشمل 256 بايت من EEPROM ، وكلها موجودة بدقة داخل حزمة 48 دبوس.بتصميمه القوي ، فإنه يلبي مجموعة متنوعة من التطبيقات والأوامر المعقدة.

2. ماذا يمكن استخدام Atmega4809؟

تم التخطيط لتكنولوجيا MicroChip Atmega4809 8 بت متحكم لتحسين تطبيقات القيادة والتحكم ذات الاستجابة للغاية.إنه يعزز بشكل كبير وظائف أنظمة التحكم الفعلية.تتيح طبيعتها متعددة الاستخدامات استخدامها في البنية الشاملة القائمة على المعالجات الدقيقة أو كمعالجات مستقلة ضمن أطر عمل القيادة والسيطرة.يمكن أن يؤدي استخدام هذا المتحكم إلى رفع أداء المشاريع المتنوعة.

3. كيف يحسن ATMEGA4809 التطبيقات في الوقت الفعلي؟

يعالج ATMEGA4809 المتطلبات المتزايدة للسرعة والكفاءة في الأنظمة الفعلية.يتيح مضاعف الأجهزة وتردد التشغيل العالي (حتى 20 ميجا هرتز) المعالجة السريعة وأوقات الاستجابة السريعة.هذه التطبيقات التي تتطلب ملاحظات فورية والتحكم الدقيق ، مثل أنظمة الروبوتات وأنظمة التشغيل الآلي.من خلال دمج ATMEGA4809 ، يمكنك تلبية الاحتياجات الصعبة للتطبيقات الفعلية.

4. هل هناك أي ميزات إضافية تعزز قابلية استخدام ATMEGA4809؟

في الواقع ، تم تجهيز ATMEGA4809 بالعديد من الميزات الطرفية التي تزيد من قابليتها للاستخدام.وتشمل هذه واجهات اتصال متعددة مثل UART و SPI و I2C ، والتي تسهل التكامل السلس مع الأجهزة الرقمية الأخرى.بالإضافة إلى ذلك ، يضم ميزات تمثيلية قوية ، بما في ذلك ADCs و DACs ، مما يجعلها مناسبة للغاية لتواصل المستشعر ومعالجة الإشارات التناظرية.تتحد هذه الميزات لجعل Atmega4809 أداة متعددة الاستخدامات لمجموعة واسعة من المهام الرقمية والتناظرية.

5. كيف تقارن Atmega4809 مع موكئيات أخرى في فئتها؟

عند مقارنتها بأجهزة تحكم أخرى في فئتها ، يبرز Atmega4809 بسبب مزيجه المتوازن من سعة الذاكرة وسرعة المعالجة والتكامل المحيطي.بنيةها 8 بت ، التي تكملها ميزات إدارة الطاقة الفعالة ، تجعلها خيارًا مثاليًا للتطبيقات التي يكون فيها استهلاك الطاقة عاملاً خطيرًا.يضمن هذا التوازن أنه يوفر أداءً موثوقاً به دون المساومة على الكفاءة.

6. هل يمكن استخدام Atmega4809 في المشاريع التعليمية؟

يعمل Atmega4809 كمنصة ممتازة لأغراض تعليمية.الهندسة المعمارية المباشرة والوثائق الشاملة تجعلها مناسبة للتعلم والتجريب.من خلال الانخراط مع هذا متحكم ، يمكنك الحصول على رؤى قيمة في تطوير وقيادة وقيادة والتحكم في الأنظمة المدمجة ، وكذلك تصميم النظام الفعلي.يخلق Atmega4809 بيئة عملية لاستكشافها والابتكار.
