فهم الترانزستور KSC1845

KSC1845 هو ترانزستور NPN منخفض الضوضاء مصمم للتطبيقات الصوتية والتطبيقات الإلكترونية الحساسة الأخرى.تستكشف هذه المقالة ميزاتها واستخدامها وتطبيقاتها المشتركة ، مما يجعل من السهل فهم كيفية تناسبها مع دوائر مختلفة.

كتالوج

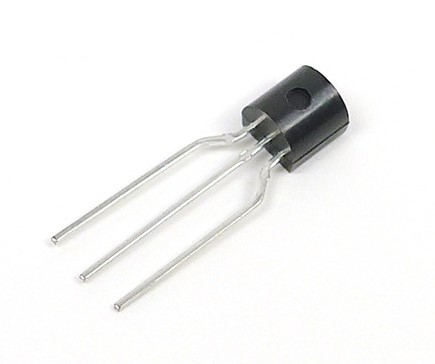

نظرة عامة على المنتج KSC1845

ال KSC1845 ينتمي إلى عائلة Transistor NPN ، المصممة خصيصًا للتعامل مع تطبيقات التردد الصوتي مع ضوضاء منخفضة ، مما يجعلها مثالية للدوائر الإلكترونية الحساسة للصوت.توفر حزمة TO-92 القائمة على السيليكون متانة وتصميم مدمج لسهولة التكامل.

يحتوي KSC1845 على ثلاثة أطراف رئيسية: القاعدة ، جامع ، والاعاجم ، يلعب كل منها دورًا في توجيه التدفق الحالي.عندما يتدفق التيار عبر القاعدة ، يفتح الترانزستور المسار بين المجمع والاعمة ، مما يسمح بتدفق تيار محكم.تتيح هذه الميزة تضخيم الإشارات ، مع بنية الطبقات المكونة من ثلاث طبقات (طبقتين من N-Doped وواحدة P-DOPED) التي تشكل مفتاحًا موثوقًا به.من خلال أدائها منخفض الضوضاء ، فهو خيار مفضل لتضخيم الصوت والتطبيقات الحساسة الأخرى.

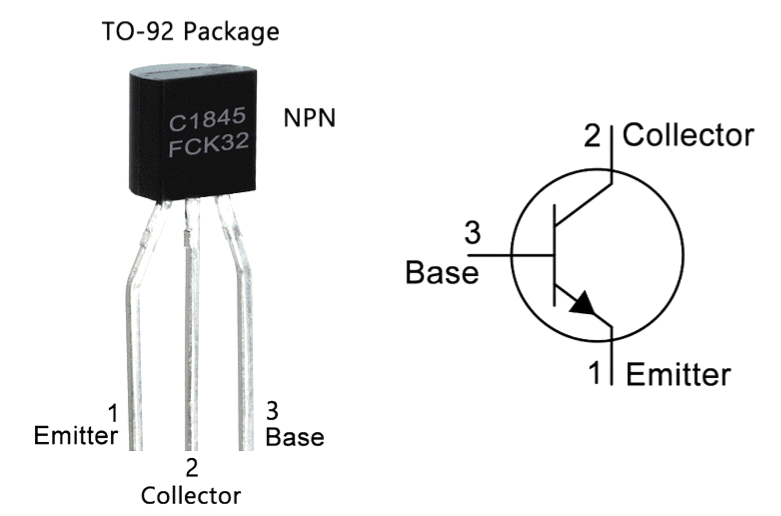

KSC1845 تكوين دبوس

KSC1845 CAD نموذج

KSC1845 رمز

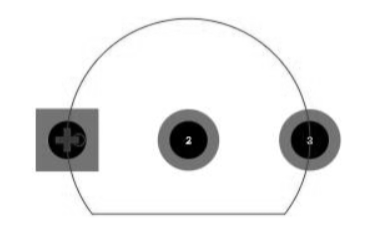

KSC1845 بصمة

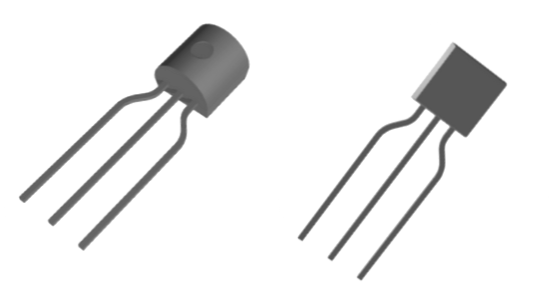

KSC1845 3D نموذج

ميزات KSC1845

مضخم صوت ضوئي منخفض التردد

تم تصميم KSC1845 لتقديم تضخيم صوتي واضح مع الحد الأدنى من الضوضاء ، مما يجعله خيارًا جيدًا لتطبيقات الصوت الحساسة.تساعد هذه الميزة المنخفضة الضوضاء في الحفاظ على جودة الصوت ، وخاصة في الدوائر التي يلزم وجود نقل إشارة واضحة.

تكمل KSA992

غالبًا ما يستخدم هذا الترانزستور كنظير ل KSA992، ترانزستور NPN يكمل KSC1845 في العديد من الدوائر.عند الاقتران ، تعمل بشكل جيد معًا ، مما يعزز الأداء في مجموعة متنوعة من التطبيقات الإلكترونية.

تطبيقات KSC1845

دوائر الصوت

إن الجودة المنخفضة لـ KSC1845 تجعلها مثالية للدوائر الصوتية ، حيث تضخّم الإشارات دون إضافة ضوضاء خلفية غير مرغوب فيها ، مما يضمن وضوحًا أفضل في المعدات الصوتية.

تحويل الطاقة عالية التردد

في دوائر تحويل الطاقة ، يدعم هذا الترانزستور عمليات التردد العالية ، مما يوفر معالجة فعالة للطاقة في الأنظمة الإلكترونية التي تتطلب تحويلًا مستقرًا وسلسًا.

الصابور الإلكترونية

يستخدم KSC1845 أيضًا في الصابور الإلكترونية ، التي تنظم التيار في أنظمة الإضاءة ، وخاصة في المصابيح الموفرة للطاقة.استقرارها يجعلها مناسبة لهذه الأنواع من الدوائر.

دوائر تنظيم الجهد

يستخدم هذا الترانزستور بشكل شائع في دوائر تنظيم الجهد للمساعدة في الحفاظ على مستويات الجهد الثابت ، مما يضمن أداء ثابت في مختلف الأجهزة الإلكترونية.

مضخمات الطاقة

في تطبيقات تضخيم الطاقة ، يساعد KSC1845 في زيادة قوة الإشارات الضعيفة ، مما يجعلها مفيدة في تطبيقات الإشارة الصوتية وغيرها من الطاقة.

متعددة

يمكن استخدام هذا الترانزستور في كل من الدوائر المتعددة القابلة للضرب والمستحضر ، والتي تعد ضرورية لإنشاء إشارات التبديل والتوقيت في العديد من الأجهزة الإلكترونية.

إضاءة لتوفير الطاقة

يتم استخدامه في دوائر للإضاءة الموفرة للطاقة ، حيث تساعد في التحكم في استخدام الطاقة بشكل فعال ، وخاصة في الأضواء التي يجب أن تكون فعالة ودائمة.

دعم حمل الطاقة المنخفض

يمكن لـ KSC1845 دعم الأحمال تحت 0.05A ، مما يجعلها مناسبة للتطبيقات التي تتطلب استهلاكًا منخفضًا للطاقة ، مما يساهم في كفاءة الدائرة.

تبديل إمدادات الطاقة

غالبًا ما يتم استخدام الترانزستور في أنظمة إمدادات الطاقة ذات التبديل العالي ، حيث يساعد في إدارة التغييرات السريعة في الجهد والتيار ، مما يوفر أداءً مستقرًا في هذه التطبيقات الصعبة.

مواصفات KSC1845

المواصفات الفنية والميزات والخصائص والمكونات مع مواصفات مماثلة على أشباه الموصلات KSC1845FTA.

يكتب	المعلمة
مهلة المصنع	6 أسابيع
الاتصال الطلاء	القصدير
جبل	من خلال ثقب
نوع التثبيت	من خلال ثقب
حزمة / حالة	TO-226-3 ، to-92-3 (to-226aa) (خيوط تشكل)
عدد المسامير	3
وزن	240mg
مادة عنصر الترانزستور	السيليكون
جامع الجهد الجهد	120 فولت
عدد العناصر	1
Hfe Min	200
درجة حرارة التشغيل	150 درجة مئوية TJ
التغليف	الشريط والمربع (TB)
المنشورة	2002
رمز JESD-609	E3
رمز PBFree	نعم
حالة الجزء	نشيط
مستوى حساسية الرطوبة (MSL)	1 (غير محدود)
عدد الإنهاء	3
رمز ECCN	ear99
الجهد - تصنيف العاصمة	120 فولت
تبديد القوة القصوى	500 ميجاوات
الموقف الطرفي	قاع
التصنيف الحالي	50MA
تكرار	110MHz
رقم الجزء الأساسي	KSC1845
تكوين العنصر	أعزب
تبديد السلطة	500 ميجاوات
تطبيق الترانزستور	المضخم
كسب منتج النطاق الترددي	110MHz
قطبية/نوع القناة	NPN
نوع الترانزستور	NPN
الجهد المباشر جامع (VCEO)	120 فولت
Max Collector Current	50MA
ربح تيار العاصمة (HFE) (min) @ ic ، vce	300 @ 1MA 6V
Current - Collector Cutoff (Max)	50NA ICBO
تشبع VCE (MAX) @ IB ، IC	300MV @ 1MA ، 10MA
تردد الانتقال	110MHz
جهد انهيار ماكس	120 فولت
الجهد قاعدة جامع (VCBO)	120 فولت
الجهد قاعدة باعث (Vobo)	5V
ارتفاع	4.58mm
طول	4.58mm
عرض	3.86mm
الوصول إلى SVHC	لا SVHC
تصلب الإشعاع	لا
حالة ROHS	ROHS3 متوافق
الرصاص الحر	الرصاص الحر

أجزاء مماثلة من KSC1845

الأجزاء الموجودة على اليمين لها مواصفات مماثلة لمواصفات على أشباه الموصلات KSC1845FTA

رقم الجزء	الشركة المصنعة	جبل	حزمة / حالة	الجهد الكنائس الجهد الجهد	Max Collector Current	تردد الانتقال	الجهد التشبع باعث جامع	Hfe Min	تبديد القوة القصوى
KSC1845PTA	على أشباه الموصلات	من خلال ثقب	TO-226-3 ، إلى 92-3 (TO-226AA)	120 v	50 مللي أمبير	110 ميغاهيرتز	70 mV	200	500 ميجاوات
2N5550TFR	على أشباه الموصلات	من خلال ثقب	TO-226-3 ، إلى 92-3 (TO-226AA)	140 v	600 مللي أمبير	100 ميغاهيرتز	250 mV	60	625 ميجاوات
KSC1845PTA	على أشباه الموصلات	من خلال ثقب	TO-226-3 ، إلى 92-3 (TO-226AA)	140 v	600 مللي أمبير	100 ميغاهيرتز	250 mV	60	625 ميجاوات
2N5550TA	على أشباه الموصلات	من خلال ثقب	TO-226-3 ، إلى 92-3 (TO-226AA)	120 v	50 مللي أمبير	-	70 mV	200	500 ميجاوات

خيارات مكافئة لـ KSC1845

• FJV1845

إرشادات الاستخدام لـ KSC1845

يتم تنشيط الترانزستور KSC1845 بشكل أساسي من خلال محطة الأساس.عندما يتم تطبيق الجهد على هذه المحطة ، فإنه يؤدي إلى ترانزستور ، مما يسمح للتيار بالانتقال من جامع إلى الباعث.هذا التدفق المتحكم فيه يجعله فعالًا لتضخيم الإشارات في الدائرة.

بسبب تصميمه ، يفتقر KSC1845 إلى التماثل.إذا قمت بتبديل باعث ومجمع ، فلن يعمل الترانزستور في وضعه النشط المعتاد ولكنه سيعمل بدلاً من ذلك في الاتجاه المعاكس.ينتج هذا السلوك عن مستويات المنشطات المحددة في كل محطة ، مما يجعل الاتجاه الصحيح ضروريًا للوظيفة المناسبة.

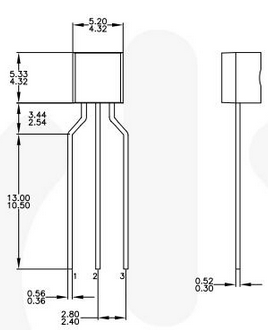

KSC1845 تفاصيل الحزمة

معلومات الشركة المصنعة لـ KSC1845

على أشباه الموصلات (NASDAQ: ON) تصنع KSC1845 ، مع التركيز على التكنولوجيا التي تحافظ على الطاقة مع توفير الطاقة الموثوقة والإشارات.مع مجموعة واسعة من المنتجات ، تخدم الشركة العديد من الصناعات وتهدف إلى تلبية الطلب المتزايد على الكفاءة في الإلكترونيات.على أشباه الموصلات ، أنشأت نفسها على مستوى العالم ، حيث تعمل من خلال شبكة من المرافق ومكاتب المبيعات في جميع أنحاء أمريكا الشمالية وأوروبا وآسيا والمحيط الهادئ.من خلال هذه المراكز ، تضمن الشركة أن منتجات مثل KSC1845 تلبي معايير الجودة وتقديم أداء يمكن الاعتماد عليه للتطبيقات في جميع أنحاء العالم.
