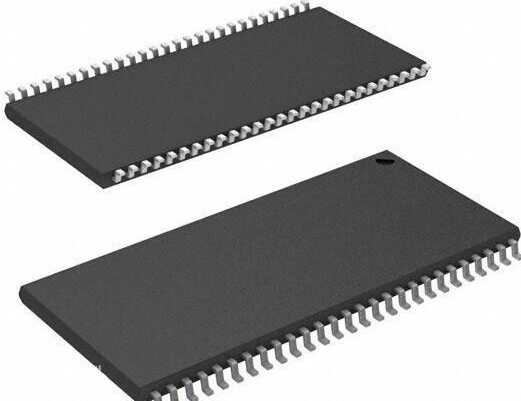

ما هو SRAM؟

SRAM ، أو ذاكرة الوصول العشوائي الثابتة ، هو نوع من الذاكرة التي تحتفظ بالبيانات دون الحاجة إلى انتعاش مستمر ، مما يجعلها أسرع وأكثر موثوقية لمهام محددة.على عكس DRAM ، فإنه لا يتطلب إعادة الشحن الدوري ، ولكن حجمها الأكبر والحد من التكلفة الأعلى في استخدامها للتطبيقات المتخصصة.تستكشف هذه المقالة ميزاتها وأنواعها وآلية العمل والاستخدامات العملية.

كتالوج

مقدمة إلى SRAM

SRAM هو نوع من الذاكرة لا تحتاج إلى دائرة تحديث للحفاظ على بياناتها ، على عكس DRAM ، والتي تتطلب إعادة شحن متكررة للحفاظ على معلوماتها سليمة.هذا يجعل SRAM أداء أسرع وأكثر كفاءة في بعض المهام.ومع ذلك ، لديها عيوبها.على سبيل المثال ، يتمتع SRAM بمستوى تكامل أقل ، مما يعني أنه يشغل مساحة فعلية أكثر مقارنةً بـ DRAM بنفس سعة التخزين.لهذا السبب ، فإن SRAM أكثر تكلفة.سيليكون رقاقة تنتج DRAM بسعة أكبر سوف تسفر عن SRAM أقل في نفس المنطقة.على الرغم من أن أدائها أفضل ، فإن الحجم الأكبر والحد الأعلى للتكلفة يحد من استخدامه لتطبيقات محددة.

مواصفات SRAM

يستخدم SRAM عادةً كذاكرة ذاكرة التخزين المؤقت بين وحدة المعالجة المركزية والذاكرة الرئيسية.إنه يأتي في نوعين: يتم إصلاح أحدهما مباشرة على اللوحة الأم ، بينما يتم إدخال الآخر ، المعروف باسم Coast (ذاكرة التخزين المؤقت على العصا) ، في فتحة للتوسع.

تتضمن بعض الرقائق ، مثل CMOS 146818 ، SRAM ذات السعة الصغيرة ، مثل 128 بايت ، لتخزين بيانات التكوين.بدءًا من وحدة المعالجة المركزية 80486 ، تم دمج ذاكرة التخزين المؤقت داخل المعالج لتحسين سرعات نقل البيانات.تطورت هذا في وحدة المعالجة المركزية Pentium ، حيث أصبحت مصطلحات مثل L1 Cache (ذاكرة التخزين المؤقت من المستوى 1) و L2 ذاكرة التخزين المؤقت (ذاكرة التخزين المؤقت من المستوى 2) قياسيًا.بشكل عام ، يوجد ذاكرة التخزين المؤقت L1 داخل وحدة المعالجة المركزية ، بينما يتم وضع ذاكرة التخزين المؤقت L2 في الخارج.ومع ذلك ، شملت المعالجات مثل Pentium Pro ذاكرة التخزين المؤقت L1 و L2 داخل وحدة المعالجة المركزية ، مما يؤدي إلى حجم مادي أكبر.في وقت لاحق ، نقل Pentium II ذاكرة التخزين المؤقت L2 إلى صندوق أسود خارجي خارج قلب وحدة المعالجة المركزية.

SRAM سريع ولا يتطلب عمليات تحديث ، على عكس DRAM.ومع ذلك ، فإن تكلفتها العالية وحجمها الأكبر تجعلها غير مناسبة مثل الذاكرة الأساسية على اللوحة الأم ، حيث هناك حاجة إلى قدرات كبيرة.

استخدامات SRAM

يستخدم SRAM بشكل أساسي في ذاكرة التخزين المؤقت من المستوى 2 (ذاكرة التخزين المؤقت L2) في الحوسبة.يعتمد على الترانزستورات لتخزين البيانات ، مما يجعلها أسرع بكثير من DRAM.ومع ذلك ، فإن SRAM لديها قدرة أصغر مقارنة بأنواع الذاكرة الأخرى داخل نفس المنطقة ، مما يحد من استخدامه في التطبيقات عالية السعة.

على الرغم من ارتفاع تكلفته ، غالبًا ما يتم استخدام SRAM كذاكرة التخزين المؤقت ذات السعة الصغيرة لسد فجوة السرعة بين وحدة المعالجة المركزية الأسرع و DRAM أبطأ.إنه يأتي بأشكال مختلفة ، مثل عدم التزامن (SRAM غير المتزامن) ، ومزامنة SRAM (SRAM المتزامن) ، و PBSRAM (الانفجار الأنابيب SRAM) ، ومتغيرات خاصة مثل CSRAM من Intel.

تتكون بنية SRAM من خمسة مكونات رئيسية: صفيف خلية الذاكرة (صفيف الخلايا الأساسية) ، ودلالات عنوان الصف/العمود ، ومكبرات الصوت الحساسة ، ودوائر التحكم ، ودوائر المخزن المؤقت/السائق.آلية التخزين الخاصة بها ثابتة ، تعتمد على دائرة قابلة للآمال.في حين أن هذا يلغي الحاجة إلى تحديث دوري مثل DRAM ، فإن تعقيد وحدات التخزين الخاصة به يقلل من كثافة التكامل ويزيد من استهلاك الطاقة.على الرغم من هذه القيود ، فإن سرعة SRAM وموثوقيتها تجعلها لا غنى عنها في بعض التطبيقات المهمة للأداء.

كيف يعمل Sram

تعمل SRAM عن طريق تخزين البيانات في خلايا الذاكرة الخاصة بها دون الحاجة إلى انتعاش مستمر.تتضمن كتابة "1" إلى خلية ذاكرة 6T ، على سبيل المثال ، توفير قيم عناوين محددة لدلالات الصف والعمود لتحديد خلية.بعد ذلك ، يتم تنشيط إشارة تمكين الكتابة (نحن) ، ويتم تحويل البيانات "1" إلى إشارتين ، "1" و "0" ، والتي يتم إرسالها إلى خطوط البتات (BL و BLB) المتصلة بالخلية المحددة.في هذه المرحلة ، يتم تنشيط بعض الترانزستورات داخل الخلية ، مما يسمح للإشارات بتعيين المزلاج الداخلي بحيث يحمل "1."

عملية قراءة البيانات متشابهة.إذا كانت خلية الذاكرة تحتوي على "1" ، فإن النظام يسبق أولاً خطوط البت إلى جهد محدد.بمجرد تحديد وحدة فك ترميز الصف والعمود خلية الذاكرة ، تؤثر البيانات المخزنة على الجهد على خطوط البتات.يتم إنشاء اختلاف الجهد ، ثم يتم اكتشافه وتضخيمه بواسطة مضخم بمعنى.يتم إرسال هذه الإشارة المتضخمة إلى دائرة الإخراج ، مما يسمح بقراءة "1" المخزنة بدقة.

يضمن تصميم SRAM تخزين البيانات بشكل آمن والوصول إليه بسرعة ، مما يجعلها موثوقة للتطبيقات التي تتطلب ذاكرة عالية السرعة.

أنواع SRAM

SRAM غير المتقلبة

وظائف SRAM غير المتقلبة (NVSRAM) مثل SRAM العادية ولكن لديها القدرة الإضافية على الاحتفاظ بالبيانات حتى عند فقدان مصدر الطاقة.هذا يجعلها مفيدة للغاية في المواقف التي يكون فيها الحفاظ على البيانات أمرًا بالغ الأهمية ، كما هو الحال في أنظمة الشبكة ، وتقنيات الفضاء الجوي ، والأجهزة الطبية.نظرًا لأن الاعتماد على البطاريات قد لا يكون دائمًا خيارًا ، يضمن NVSRAM أن تكون البيانات آمنة بدون طاقة خارجية.

SRAM غير متزامن

يعمل SRAM غير المتزامن دون اعتماد على إشارة الساعة ، مما يجعلها مرنة في بيئات مختلفة.إنه يأتي في قدرات تتراوح من 4 كيلو بايت إلى 64 ميغابايت وهي مناسبة تمامًا للمعالجات الصغيرة المضمنة التي لديها ذاكرة التخزين المؤقت محدودة.يستخدم هذا النوع من SRAM على نطاق واسع في الإلكترونيات الصناعية ، وأدوات قياس ، ومحركات الأقراص الصلبة ، ومعدات الشبكة.أوقات الوصول السريعة تجعلها مثالية للأنظمة التي تتطلب ذاكرة سريعة وموثوقة.

بناءً على نوع الترانزستور

• ترانزستورات الوصلات ثنائية القطب (BJT)

تقدم SRAM المصممة مع ترانزستورات تقاطع ثنائي القطب أداءً سريعًا للغاية ولكنه يأتي مع عيب في استهلاك الطاقة العالية.هذا يجعلها أقل شيوعًا في التطبيقات الحديثة حيث تكون كفاءة الطاقة أولوية.

• MOSFET (تقنية CMOS)

SRAM باستخدام الترانزستورات MOSFET ، وخاصة CMOs ، هو النوع الأكثر استخداما اليوم.فهو يجمع بين انخفاض استهلاك الطاقة والأداء الجيد ، مما يجعله مناسبًا لمختلف التطبيقات.

بناء على الوظيفة

• SRAM غير متزامن

يعمل هذا النوع من SRAM بشكل مستقل عن تردد الساعة ، مع عمليات القراءة والكتابة التي يتم التحكم فيها بواسطة خطوط العناوين وتمكين الإشارات.مرونتها تجعلها خيارًا جيدًا للأنظمة المضمنة.

• SRAM المتزامن

يعمل SRAM المتزامن متزامن مع إشارة الساعة ، مما يضمن حدوث جميع العمليات على فترات دقيقة.هذا يجعل الأمر مناسبًا تمامًا للتطبيقات التي يكون فيها التوقيت والتنسيق ضروريين ، مثل معالجة البيانات عالية السرعة.

بناء على الخصائص

• صفر حافلة التحول (ZBT) SRAM

يتيح ZBT SRAM عمليات القراءة والكتابة المستمرة دون دورات ساعة إضافية للتبديل بين الأوضاع.إنه يعزز الكفاءة والسرعة في الأنظمة التي تحتاج إلى وصول سريع للذاكرة.

• انفجار متزامن SRAM

تم تحسينه لنقل الانفجار ، يمكّن هذا النوع من SRAM أجزاء متعددة من البيانات من قراءة أو كتابتها في تتابع سريع ، مما يجعله مثاليًا لنفايات البيانات عالية السرعة.

• DDR SRAM

DDR SRAM (معدل البيانات المزدوج SRAM) يحسن معدلات نقل البيانات عن طريق القراءة والكتابة على كل من حواف إشارة الساعة.يحتوي على منفذ واحد للعمليات ويستخدم عادة في أنظمة عالية الأداء.

• QDR SRAM

QDR SRAM (معدل البيانات الرباعية SRAM) ميزات منفصلة القراءة والكتابة منفصلة للعمليات المتزامنة.إنه يتعامل مع أربع كلمات من البيانات في وقت واحد ، مما يجعلها مناسبة للأنظمة التي تتطلب إنتاجية عالية.

• ثنائي Sram

Binary SRAM هو النوع القياسي ، حيث يعمل مع البيانات الثنائية (0S و 1S) لتخزين ومعالجة المعلومات.

• الكمبيوتر الثلاثية SRAM

يعمل هذا النوع المتخصص في SRAM مع ثلاث ولايات بدلاً من اثنتين ، مما يتيح التعامل مع البيانات الأكثر تعقيدًا وفعالية في تطبيقات محددة.

هيكل وتصميم SRAM

تم تصميم SRAM ، أو ذاكرة الوصول العشوائي الثابتة ، باستخدام الترانزستورات حيث تمثل الحالة "ON" 1 وتمثل الحالة "OFF" 0. تظل هذه الحالة ثابتة حتى يتم استلام إشارة التغيير.على عكس DRAM ، لا يحتاج SRAM إلى منعش ثابت للاحتفاظ ببياناته.ومع ذلك ، على غرار DRAM ، تفقد SRAM بياناتها عند إيقاف تشغيل الطاقة.سرعتها مثيرة للإعجاب ، وغالبا ما تعمل في 20ns أو أسرع.

تتطلب كل خلية ذاكرة SRAM أربعة إلى ستة ترانزستورات مع مكونات إضافية ، مما يجعلها أكبر وأكثر تكلفة من DRAM ، والتي تستخدم الترانزستور واحد فقط ومكثف لكل خلية.هذا الاختلاف في الهيكل والتصميم يعني SRAM و DRAM لا يمكن تبادلها.

تجعل سرعة SRAM عالية وطبيعة ثابتة لذاكرة ذاكرة التخزين المؤقت ، وغالبًا ما تكون موجودة في مقبس ذاكرة التخزين المؤقت على اللوحة الأم للكمبيوتر.يتكون هيكلها الداخلي من خمسة أجزاء رئيسية: صفيف خلية الذاكرة ، وحرز وحدة فك ترميز العناوين (صفوف الصف والعمود) ، ومكبر للصوت ، ودائرة التحكم ، ودائرة المخزن المؤقت/السائق.تتصل كل خلية ذاكرة بالخلايا الأخرى عبر الاتصالات الكهربائية المشتركة في الصفوف والأعمدة.يشار إلى الصفوف باسم "خطوط الكلمات" ، بينما تسمى الاتصالات العمودية للبيانات "خطوط بت".يتم تحديد صفوف وأعمدة محددة من خلال عناوين الإدخال ، ثم تتم قراءة البيانات من أو مكتوبة إلى خلايا الذاكرة المقابلة.

لتحسين حجم الرقاقة والوصول إلى البيانات ، عادة ما يتم ترتيب خلايا SRAM في مصفوفة أو تخطيط مربع.على سبيل المثال ، في SRAM 4K-bit ، يتم استخدام 64 صفًا و 64 عمودًا ، ويتطلب 12 خطًا عناوين.هذا الترتيب المربع يقلل من مساحة الرقائق مع الحفاظ على الوصول الفعال.ومع ذلك ، يمكن أن تصبح الاتصالات بين خلايا الذاكرة ومحطات البيانات طويلة في قدرات أكبر ، مما يسبب التأخير وتقليل سرعات القراءة/الكتابة.يجب أن تتم إدارة هذه التأخير بعناية للحفاظ على الأداء والموثوقية.

يحقق هذا التصميم توازنًا بين السرعة والحجم ، مما يجعل SRAM مثاليًا للتطبيقات التي تتطلب وصولًا سريعًا ومتسقًا للذاكرة.

تطبيقات SRAM في الحياة الحقيقية

خصائص SRAM

SRAM أسرع من DRAM ويستهلك قوة أقل عند الخمول.ومع ذلك ، فهو أكثر تكلفة وأكبر ، مما يحد من استخدامه في تطبيقات عالية الكثافة منخفضة التكلفة مثل ذاكرة الكمبيوتر.سهولة الاستخدام والوصول العشوائي الحقيقي يجعلها مناسبة لمتطلبات محددة عالية السرعة.

تواتر الساعة واستخدام الطاقة

يزداد استهلاك الطاقة في SRAM مع تردد الوصول.في الترددات العالية ، يمكن أن تستهلك عدة واط ، ولكن بسرعات الساعة المعتدلة ، فإنه يستخدم طاقة قليلة جدًا.عند الخمول ، ينخفض ​​استخدام الطاقة إلى مستويات microwatt ، مما يجعله فعالًا في الطاقة في سيناريوهات معينة.

المنتجات العامة باستخدام SRAM

• واجهة غير متزامنة

يستخدم SRAM غير المتزامن بشكل شائع في رقائق مع قدرات تتراوح من 32Kx8 (على سبيل المثال ، xxc256) إلى 16 ميغابت.مرونتها تجعلها شائعة في مجموعة متنوعة من التطبيقات للأغراض العامة.

• واجهة متزامنة

يدعم SRAM المتزامن التطبيقات التي تتطلب عمليات نقل الانفجار ، مثل ذاكرة ذاكرة التخزين المؤقت ، مع قدرات تصل إلى 18 ميجابت.تم تحسينه لنقل البيانات السريع المنسق.

مضمن في رقائق

• متحكم

في متحكمها ، يوفر SRAM ذاكرة صغيرة على نطاق صغير (32 بايت إلى 128 كيلو بايت) لمهام المعالجة في الأنظمة المضمنة.

• CPU Caches

يعمل SRAM كذاكرة التخزين المؤقت في وحدات المعالجة المركزية عالية الأداء ، وتخزين البيانات المستخدمة بشكل متكرر لتحسين سرعات المعالجة.يتراوح من بضعة كيلوغرامات إلى عدة ميغابايت في الحجم.

• السجلات

يستخدم المعالجات SRAM كخزانة مؤقتة في السجلات ، مما يتيح معالجة البيانات بشكل أسرع أثناء العمليات.

• ASICs و ICS المتخصصة

غالبًا ما يتم تضمين SRAM في الدوائر المتكاملة الخاصة بالتطبيق (ASIC) للوصول السريع للذاكرة في التطبيقات المخصصة.

أجهزة FPGA و CPLD

يعد SRAM ضروريًا في FPGAs و CPLDs لتخزين ملفات البيانات المؤقتة وتكوينه ، مما يدعم الطبيعة القابلة للبرمجة لهذه الأجهزة.

التطبيقات المدمجة في الأجهزة

• النظم الصناعية والعلمية

في المعدات الصناعية والعلمية ، يتم استخدام SRAM لمتطلبات الذاكرة الموثوقة وعالية السرعة ، كما هو الحال في أنظمة الإلكترونيات والتحكم في السيارات.

• إلكترونيات المستهلك

تستخدم الأجهزة الحديثة مثل الكاميرات الرقمية والهواتف المحمولة والألعاب SRAM لمعالجة البيانات السريعة والفعالة ، وغالبًا ما تدمج عدة ميغابايت للتشغيل السلس.

• معالجة الإشارات في الوقت الحقيقي

يستخدم SRAM المزدوج الشائع في تطبيقات معالجة الإشارات في الوقت الفعلي للتعامل مع تدفقات البيانات المستمرة بفعالية.

تطبيقات الكمبيوتر

• أجهزة الكمبيوتر ومحطات العمل

SRAM هي العنصر الرئيسي في أجهزة الكمبيوتر ، حيث تعمل كذاكرة التخزين المؤقت للوحدة المعالجة المركزية الداخلية وذاكرة التخزين المؤقت للانفجار الخارجي لتعزيز الأداء.

• الأجهزة المحيطية

تعتمد الأجهزة الطرفية مثل الطابعات وأجهزة التوجيه ومحركات الأقراص الصلبة على SRAM للتخزين المؤقت وإدارة البيانات لعمليات أكثر سلاسة.

• محركات الأقراص البصرية

تستخدم محركات الأقراص المضغوطة و CD-RW SRAM كمخزن مؤقت للتتبع الصوتي ، مما يضمن تشغيل وتسجيل سلس.

• معدات الشبكات

تم دمج SRAM في مودم الكابلات وأجهزة الشبكات الأخرى لإدارة البيانات وتجاوزها بكفاءة.

تطبيقات المتحمسين

• معالجات DIY

بالنسبة للهواة والمتحمسين ، فإن الواجهة البسيطة لـ SRAM ونقص دورات التحديث تجعلها مثالية لمشاريع معالج DIY.يعبّر عنوانه المباشر وحافلة البيانات التكامل ، مما يسمح للمستخدمين بالتركيز على الأداء.
