ما هو عاكس الطاقة؟كيف يعمل وأنواعه ومكوناته وتطبيقاته

يتيح لك عاكس الطاقة تحويل طاقة التيار المستمر إلى طاقة تيار متردد حتى تتمكن من تشغيل الأجهزة الكهربائية الشائعة.لفهم كيفية عمله، تحتاج إلى معرفة مكوناته الأساسية، ومبدأ العمل، وأنواعه، ومواصفاته، ومزاياه، وقيوده، وتطبيقاته.سترى أيضًا كيف تختلف محولات الطاقة عن الأجهزة مثل أنظمة UPS والمحولات.في النهاية، سوف تفهم العوامل الرئيسية التي تدخل في اختيار العاكس المناسب لاحتياجاتك.

كتالوج

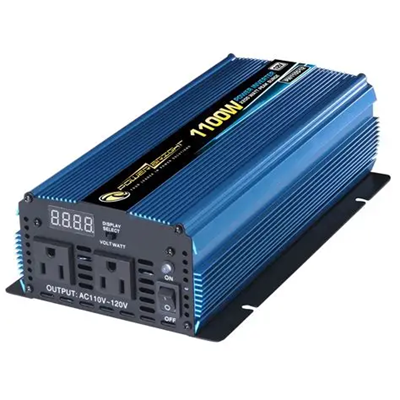

الشكل 1. عاكس الطاقة المحمول

ما هو عاكس الطاقة؟

عاكس الطاقة هو جهاز إلكتروني يقوم بتغيير التيار المباشر (DC) إلى تيار متردد (AC).تأتي طاقة التيار المستمر عادة من مصادر مثل البطاريات أو الألواح الشمسية أو الأنظمة الكهربائية للمركبات، في حين أن طاقة التيار المتردد هي الشكل القياسي الذي تستخدمه معظم الأجهزة المنزلية ومنافذ الحائط.الغرض الرئيسي من عاكس الطاقة هو جعل كهرباء التيار المستمر قابلة للاستخدام في المعدات التي تعمل بالتيار المتردد.بعبارات بسيطة، فهو بمثابة جسر بين مصدر طاقة التيار المستمر وأجهزة التيار المتردد اليومية.وبسبب هذه الوظيفة، يتم استخدام محولات الطاقة على نطاق واسع في أي مكان تحتاج فيه الكهرباء المخزنة أو خارج الشبكة لتشغيل الأحمال الكهربائية القياسية.

المكونات الرئيسية لعاكس الطاقة

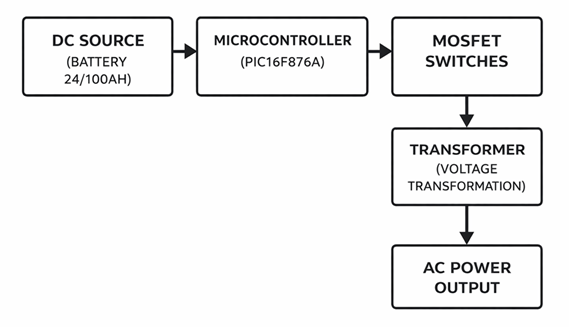

الشكل 2. المكونات الرئيسية لعاكس الطاقة

• مصدر العاصمة

هذا هو مصدر طاقة الإدخال للعاكس.إنه يوفر كهرباء التيار المباشر التي سيحولها العاكس إلى تيار متناوب.في العديد من الأنظمة، يكون مصدر التيار المستمر عبارة عن بنك بطارية يقوم بتخزين الطاقة للاستخدام المحمول أو الاحتياطي أو خارج الشبكة.

• متحكم

يعمل هذا الجزء كقسم التحكم في العاكس.فهو يدير إشارات التوقيت ويساعد في تنسيق كيفية عمل مرحلة التبديل.في التصميمات العملية، تساعد وحدة التحكم أيضًا في الحفاظ على استقرار الإخراج وتنظيمه.

• مفاتيح MOSFET

MOSFETs هي أجهزة تبديل إلكترونية تستخدم في مرحلة الطاقة.يقومون بتشغيل وإيقاف إدخال التيار المستمر بسرعة عالية لإنشاء النمط الكهربائي المتغير اللازم لإخراج التيار المتردد.إن قدرتها على التبديل السريع تجعلها خيارًا شائعًا في دوائر العاكس الحديثة.

• محول (تحويل الجهد)

يقوم المحول بضبط مستوى الجهد ليتناسب مع الخرج المطلوب.في العديد من تصميمات العاكس، يساعد على رفع الجهد إلى مستوى تيار متردد أعلى.كما أنه يدعم العزل الكهربائي في بعض الأنظمة.

• مخرج طاقة التيار المتردد

هذا هو قسم الإخراج النهائي للعاكس.يوفر تيارًا متناوبًا يمكن استخدامه بواسطة الأجهزة أو المعدات المتصلة.تم تصميم الإخراج لتوفير الطاقة في شكل يمكن أن تقبله أجهزة التيار المتردد.

كيف يعمل عاكس الطاقة؟

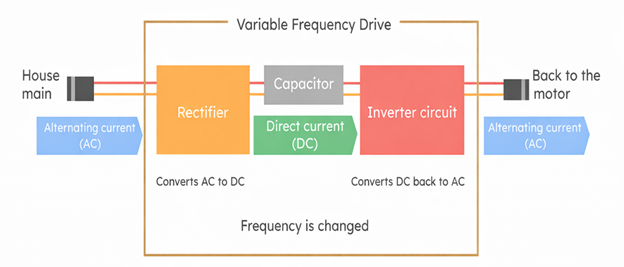

الشكل 3. مبدأ العمل المبسط لعاكس الطاقة

يعمل عاكس الطاقة عن طريق أخذ كهرباء ثابتة من التيار المستمر وتحويلها إلى خرج كهربائي متغير يتصرف مثل طاقة التيار المتردد.أولاً، تتم معالجة الطاقة المدخلة إلكترونيًا بحيث يمكن تبديل التيار ذهابًا وإيابًا بسرعة كبيرة.يؤدي هذا التبديل السريع إلى إنشاء نمط متناوب بدلاً من التدفق الثابت أحادي الاتجاه الموجود في طاقة التيار المستمر.يتم بعد ذلك تشكيل الشكل الموجي وتكييفه بحيث يمكن أن يتطابق بشكل أفضل مع شكل كهرباء التيار المتردد التي تستخدمها الأجهزة الشائعة.في العديد من التصميمات، يتم أيضًا ضبط الجهد أثناء العملية بحيث يكون الخرج مناسبًا للحمل المقصود.والنتيجة هي مصدر تيار متردد يمكنه تشغيل الأجهزة أو الأدوات أو المعدات الإلكترونية من بطارية أو مصدر تيار مستمر آخر.يعد تحويل التيار المستمر إلى التيار المتردد من خلال التبديل عالي السرعة هو مبدأ العمل الأساسي لعاكس الطاقة.

أنواع محولات الطاقة

العاكس موجة مربعة

العاكس ذو الموجة المربعة هو أبسط نوع من عاكسات الطاقة.إنه ينتج شكل موجة أساسيًا يتحول بشكل حاد بين الجهد الموجب والسالب مع القليل من التشكيل بينهما.ونظرًا لأن الخرج يكون مفاجئًا للغاية، فإن شكل الموجة ليس سلسًا مثل كهرباء المرافق العادية.هذا التصميم البسيط يجعل من السهل بناء محولات الموجات المربعة ومنخفضة التعقيد.ومع ذلك، يمكن أن يؤدي الإخراج الخام إلى حدوث ضوضاء أو حرارة أو ضعف الأداء في العديد من الأجهزة الكهربائية.وهي مناسبة بشكل أساسي للأحمال المقاومة الأساسية والمعدات البسيطة التي لا تتطلب طاقة نظيفة.في التطبيقات الحديثة، تعد محولات الموجة المربعة أقل شيوعًا لأن العديد من الأجهزة تحتاج إلى شكل موجة تيار متردد أكثر استقرارًا.

تعديل موجة جيبية العاكس

عاكس الموجة الجيبية المعدلة هو عاكس طاقة ينتج شكل موجة تيار متردد متدرج أو يشبه الدرج.إن خرجها أكثر سلاسة من الموجة المربعة، لكنها لا تزال مختلفة عن الموجة الجيبية النظيفة التي توفرها الشبكة الكهربائية.يُستخدم هذا التصميم على نطاق واسع لأنه يوفر التوازن بين التكلفة والأداء الأساسي.يمكن للعديد من الأجهزة الشائعة العمل على طاقة الموجة الجيبية المعدلة، وخاصة الأحمال المنزلية البسيطة وبعض الإلكترونيات الصغيرة.ومع ذلك، فإن الشكل الموجي المتدرج يمكن أن يسبب طنينًا أو حرارة إضافية أو انخفاض الكفاءة في المعدات الحساسة والأجهزة التي تعمل بمحرك.ولهذا السبب غالبًا ما يستخدم هذا النوع من العاكس للأحمال ذات الأغراض العامة بدلاً من الإلكترونيات الحساسة.ويظل خيارًا شائعًا حيث تكون القدرة على تحمل التكاليف أكثر أهمية من جودة الشكل الموجي المتميز.

العاكس لموجة جيبية نقية

العاكس ذو الموجة الجيبية النقية هو عاكس طاقة ينتج شكل موجة تيار متردد سلس قريب جدًا من طاقة المرافق القياسية.تم تصميم مخرجاته لتتناسب مع الكهرباء النظيفة ذات الشكل الجيبي المستخدمة في المنازل والمكاتب والعديد من الأنظمة التجارية.نظرًا لأن الشكل الموجي مستقر ومكرر، فإنه يعمل بشكل جيد مع الأجهزة الإلكترونية الحساسة، والمعدات الصوتية، والأجهزة الطبية، والأجهزة ذات المحركات.يساعد هذا الإخراج المنظف أيضًا على تقليل الضوضاء الكهربائية والسخونة الزائدة ومشاكل الأداء في الأحمال الصعبة.عادة ما يتم اختيار محولات الموجة الجيبية النقية عندما تكون جودة الطاقة أولوية قصوى.وهي مفيدة بشكل خاص في الأنظمة التي يكون فيها التشغيل الموثوق أكثر أهمية من التكلفة الأولية المنخفضة.ولهذا السبب، يُنظر إلى هذا النوع على نطاق واسع باعتباره الخيار المفضل لتطبيقات التيار المتردد المتقدمة أو الحساسة

مواصفات محول الطاقة

	المواصفات
جهد الإدخال	مدخلات العاصمة المشتركة المستويات: 12 فولت، 24 فولت، أو 48 فولت تيار مستمر.
الجهد الناتج	مكيف هواء قياسي الإخراج: 110 فولت، 120 فولت، 220 فولت، أو 230 فولت تيار متردد.
تردد الإخراج	الإخراج التردد: 50 هرتز أو 60 هرتز.
القوة المقدرة	مستمر طاقة الإخراج عادة 150 واط إلى 5000 واط.
قوة الطفرة	قوة الذروة القصيرة حوالي 1.5 × إلى 2 × الطاقة المقدرة.
نوع الموجي	الموجي الناتج: موجة مربعة، موجة جيبية معدلة، أو موجة جيبية نقية.
الكفاءة	نموذجي كفاءة التحويل: 85% إلى 95%.
قوة عدم التحميل الاستهلاك	استخدام الطاقة الخامل عادة 5 واط إلى 25 واط.
الزائد الحماية	الحماية ينشط بحوالي 100-120% من الطاقة المقدرة.
ماس كهربائى الحماية	يغلق الإخراج لأسفل على الفور خلال ماس كهربائى.
الجهد المنخفض إيقاف التشغيل	يحدث الاغلاق ما يقرب من 10.5 فولت أو 21 فولت أو 42 فولت حسب جهد النظام.
الجهد العالي الحماية	الحماية يتم تنشيطه بالقرب من 15 فولت أو 30 فولت أو 60 فولت حسب جهد النظام.
الجهد الناتج التنظيم	الجهد الناتج يتم الاحتفاظ بها ضمن ±5% من القيمة المقدرة.
طريقة التبريد	يستخدم التبريد الحرارة المصارف أو مراوح التبريد.
التشغيل نطاق درجة الحرارة	النطاق النموذجي: −10 درجة مئوية إلى 50 درجة مئوية.

مزايا وقيود محولات الطاقة

مزايا محولات الطاقة

• تحويل طاقة التيار المستمر إلى طاقة تيار متردد قابلة للاستخدام.

• يسمح للبطاريات بتشغيل الأجهزة المنزلية القياسية.

• يدعم أنظمة الطاقة المحمولة.

• يعمل بشكل جيد في الاجهزة خارج الشبكة.

• مفيد في أنظمة الطاقة الشمسية.

• يساعد على توفير الكهرباء الاحتياطية أثناء انقطاع التيار الكهربائي.

• يمكن تشغيل المعدات داخل المركبات والمركبات الترفيهية.

• متوفر بأحجام مختلفة لأحمال مختلفة.

حدود محولات الطاقة

• يتم فقدان بعض الطاقة أثناء التحويل.

• جودة الإخراج تعتمد على نوع العاكس.

• قد تؤثر الأشكال الموجية ذات الجودة المنخفضة على الأجهزة الحساسة.

• كل عاكس له حد ثابت للطاقة.

• يمكن أن تتجاوز أحمال بدء التشغيل العالية سعة العاكس الصغيرة.

• يمكن أن يؤدي تراكم الحرارة إلى تقليل الأداء.

• يعتمد وقت تشغيل البطارية على طاقة التيار المستمر المخزنة.

• الوحدات الأكبر حجمًا قد تكلف أكثر وتحتاج إلى تبريد أفضل.

تطبيقات محولات الطاقة

تُستخدم محولات الطاقة في العديد من الأنظمة التي تحتاج إلى كهرباء التيار المتردد من مصدر التيار المستمر.وتأتي قيمتها العملية من جعل الطاقة المخزنة أو المتنقلة أو المتجددة قابلة للاستخدام في معدات مختلفة.

1. أنظمة الطاقة الشمسية

في تركيبات الطاقة الشمسية، تولد الألواح الكهرباء بالتيار المستمر، لكن معظم الأجهزة وأنظمة الطاقة المحلية تستخدم كهرباء التيار المتردد.يقوم عاكس الطاقة بتغيير التيار المستمر الناتج عن الطاقة الشمسية إلى تيار متردد حتى تتمكن المنازل أو المباني أو المعدات من استخدامه.وهذا يجعل العاكس أحد الأجهزة المركزية في العديد من أجهزة الطاقة الشمسية السكنية وخارج الشبكة.وهذا مهم بشكل خاص عندما يجب أن تدعم الطاقة الشمسية أحمال التيار المتردد العادية.

2. أنظمة الطاقة الاحتياطية

تستخدم محولات الطاقة على نطاق واسع في أنظمة الطاقة الاحتياطية المتصلة بالبطاريات.عندما لا يكون مصدر الطاقة الرئيسي متاحًا، يوفر العاكس مخرج تيار متردد من طاقة التيار المستمر المخزنة.وهذا يسمح للإضاءة والأجهزة الصغيرة والأجهزة الأخرى بمواصلة العمل أثناء انقطاع التيار.مثل هذه الأنظمة شائعة في المنازل والكبائن وأجهزة الطاقة الصغيرة في حالات الطوارئ.

3. المركبات والمركبات الترفيهية والقوارب

في البيئات المتنقلة، عادةً ما يتم تخزين الطاقة المتوفرة على شكل تيار مستمر في البطاريات.يتيح عاكس الطاقة للمستخدمين تشغيل أجهزة شحن التيار المتردد والأدوات والأجهزة والإلكترونيات أثناء السفر.وهذا مفيد في السيارات والمركبات الترفيهية والأنظمة البحرية وإعدادات التخييم.فهو يضيف المرونة من خلال تمديد طاقة البطارية إلى الأجهزة المصممة لمأخذ الكهرباء على الحائط.

4. محطات الطاقة المحمولة

غالبًا ما تشتمل محطات الطاقة المحمولة على عاكس مدمج لتوفير منافذ التيار المتردد.تقوم البطارية الموجودة بالداخل بتخزين طاقة التيار المستمر، ويجعل العاكس هذه الطاقة قابلة للاستخدام لأجهزة الكمبيوتر المحمولة والأضواء والأجهزة الصغيرة والمعدات الخارجية.وهذا يجعل الأنظمة المحمولة مفيدة للسفر والعمل الميداني والاستعداد لحالات الطوارئ.تعتمد ملاءمتها بشكل كبير على طاقة خرج العاكس وجودة الشكل الموجي.

5. المنازل خارج الشبكة والمواقع النائية

في المناطق النائية التي لا تتوفر فيها خدمات المرافق، غالبًا ما تحتاج طاقة التيار المستمر المخزنة من البطاريات أو المصادر المتجددة إلى التحويل إلى تيار متردد.يتيح عاكس الطاقة إمكانية تشغيل الأحمال المنزلية الشائعة في هذه المواقع.ويشمل ذلك الإضاءة والمراوح وأدوات المطبخ الصغيرة ومعدات الاتصالات والأدوات الأساسية.في الأنظمة خارج الشبكة، يعد العاكس حلقة وصل رئيسية بين الطاقة المخزنة والاستخدام اليومي للكهرباء.

6. المعدات التجارية والميدانية الصغيرة

تُستخدم محولات الطاقة أيضًا في الخدمة الميدانية والعمل الخارجي والتركيبات المؤقتة.إنها تسمح للأدوات والأجهزة التي تعمل بالتيار المتردد بالعمل في حالة عدم توفر طاقة التيار الكهربائي العادية.وهذا مفيد لفرق الصيانة ومحطات المراقبة عن بعد ودعم البناء ومنصات العمل المتنقلة.في هذه الحالات، يعمل العاكس على تحسين الوصول إلى طاقة التيار المتردد في البيئات المرنة أو المتغيرة.

محول الطاقة مقابل UPS مقابل المحول

الجانب	عاكس الطاقة	يو بي إس	محول
الوظيفة الرئيسية	يحول العاصمة إلى طاقة التيار المتردد	يوفر النسخ الاحتياطي طاقة التيار المتردد والحماية	يتغير واحد شكل كهربائي إلى آخر
المدخلات النموذجية	العاصمة من البطارية أو مصدر للطاقة الشمسية	أنابيب التيار المتردد مع الداخلية البطارية	تيار متردد أو تيار مستمر، حسب اكتب
الإخراج النموذجي	طاقة التيار المتردد	طاقة التيار المتردد	مخرج تيار متردد أو تيار مستمر
بطارية احتياطية	عادة خارجية البطارية	بطارية مدمجة	عادة لا البطارية
الطاقة أثناء انقطاع	يعمل إذا كانت البطارية الطاقة متاحة	تلقائيا إمدادات الطاقة الاحتياطية	غير مصممة ل الانقطاعات
وقت النقل	يعتمد على تصميم العاكس	سريع جدًا أو قريبة من الفورية	لا ينطبق
القوة تكييف	الجهد الأساسي السيطرة	يشمل الطفرة وحماية الجهد	يعتمد على تصميم المحول
الحماية من الطفرة	في بعض الأحيان متضمنة	مشترك مدمج ميزة	ليس الابتدائي وظيفة
إخراج الموجي	مربع، معدل جيب، أو جيب نقي	عادة نظيفة إخراج التيار المتردد	قد لا تنتج تكييف
الاستخدام النموذجي	أنظمة الطاقة الشمسية، المركبات، إعدادات النسخ الاحتياطي	أجهزة الكمبيوتر, الخوادم، أجهزة الشبكات	الجهد أو الطاقة دوائر التحويل
الطاقة المخزنة المصدر	بنك البطارية أو إمدادات العاصمة	بطارية داخلية نظام	عادة لا شيء
استقرار الإخراج	يعتمد على جودة العاكس	إخراج مستقر للاجهزة الحساسة	يعتمد على مرحلة التحويل
نوع التحميل المشترك	الأجهزة, الأدوات والأجهزة العامة	حساسة إلكترونيات	الكترونية الدوائر
النظام التعقيد	معتدل	أكثر تعقيدا بسبب للبطارية والتحكم	يختلف حسب التصميم
الغرض الأساسي	جعل العاصمة قابلة للاستخدام مثل التيار المتردد	الحفاظ على السلطة أثناء الانقطاعات	تحويل الجهد أو نوع الطاقة

الاستنتاج

تلعب محولات الطاقة دورًا رئيسيًا في تحويل الكهرباء الحالية المخزنة أو المباشرة إلى تيار متردد قابل للاستخدام لمجموعة واسعة من الأجهزة والأنظمة.يعتمد أدائها على عوامل مثل نوع الشكل الموجي، ومعدل الطاقة، والكفاءة، والتصميم الداخلي، والتطبيق المقصود.ومن خلال فهم مكوناتها وتشغيلها ومواصفاتها وفوائدها وعيوبها واستخداماتها العملية، يصبح من الأسهل معرفة مدى ملاءمتها لأنظمة الطاقة الحديثة.تساعد أيضًا المقارنة الواضحة مع وحدات ومحولات UPS في تحديد وظيفتها وقيمتها الفريدة.
