لماذا تختار MAX250CSD لمشاريع الاتصالات التسلسلية

يمنحك MAX250CSD طريقة بسيطة لتوصيل الدوائر المنطقية الحديثة بالمنافذ التسلسلية RS-232 الكلاسيكية.بفضل برامج التشغيل وأجهزة الاستقبال المدمجة، فإنه يتعامل مع مسارات الإرسال والاستقبال في حزمة واحدة صغيرة.يمكنك تشغيله من مصدر إمداد واحد بجهد 5 فولت، كما أنه ينشئ مستويات الجهد المطلوبة RS-232 داخليًا.وهذا يعني عددًا أقل من الأجزاء الخارجية وتصميمًا أسهل.سواء كنت تقوم بربط لوحة تحكم بجهاز كمبيوتر أو إضافة منفذ تسلسلي إلى نظامك، فإن هذه الشريحة تحافظ على نظافة وموثوقية الأشياء.يتيح لك تصميمه المزدوج الكامل إرسال واستقبال البيانات في نفس الوقت دون الحاجة إلى تحويل إضافي.في هذا الدليل، ستستكشف ميزاته وتفاصيله وبنيته الداخلية وتطبيقاته الشائعة.

كتالوج

نظرة عامة على MAX250CSD

ال ماكس250 سي إس دي هو جهاز إرسال واستقبال مزدوج الاتجاه RS 232 مصمم لتوصيل مستويات منطق CMOS وTTL بمنافذ الاتصال التسلسلية القياسية.فهو يدمج مشغلين للخط ومستقبلين للخط في حزمة SOIC ذات 14 سنًا، مما يدعم تبادل البيانات ثنائي الاتجاه من خلال مصدر إمداد واحد بجهد 5 فولت.تقوم مضخة الشحن الداخلية بتوليد جهد الخرج الموجب والسالب المطلوب لإشارة RS 232 دون الحاجة إلى قضبان طاقة مزدوجة.الجهاز مناسب للأنظمة المدمجة وأجهزة التحكم الصناعية والمعدات التسلسلية القديمة التي تتطلب تحويلًا موثوقًا للمنافذ.هل تبحث عن MAX250CSD؟اتصل بنا للتحقق من المخزون الحالي، والمهلة الزمنية، والتسعير.

تفاصيل دبوس MAX250CSD

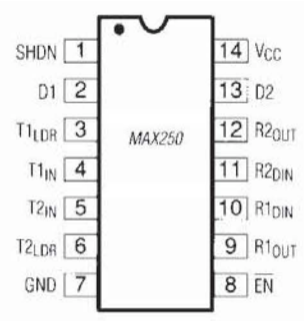

وصف دبوس MAX250CSD

رقم التعريف الشخصي	اسم الدبوس	الوصف
1	SHDN	إدخال إيقاف التشغيل والتحكم المنطقي لتعطيل الجهاز وتقليل استهلاك الطاقة
2	د1	مخرج السائق 1، مخرج مستوى RS-232
3	T1LDR	جهاز الإرسال 1 التحكم في تحميل السائق
4	T1IN	إدخال جهاز الإرسال 1، إدخال منطقي TTL/CMOS
5	T2IN	إدخال جهاز الإرسال 2، إدخال منطقي TTL/CMOS
6	T2LDR	الارسال 2 تحميل التحكم في السائق
7	أرض	المرجع الأرضي
8	إن	تمكين الإدخال، وتمكين التشغيل العادي للجهاز
9	R1OUT	مخرج جهاز الاستقبال 1، مخرج منطقي TTL/CMOS
10	R1DIN	استقبال 1 المدخلات، مدخلات مستوى RS-232
11	R2DIN	ريسيفر 2 مدخل، مدخل مستوى RS-232
12	R2OUT	إخراج جهاز الاستقبال 2، إخراج منطقي TTL/CMOS
13	د2	مخرج السائق 2، مخرج مستوى RS-232
14	VCC	جهد الإمداد الإيجابي، 4.5 فولت إلى 5.5 فولت

موديل MAX250CSD CAD

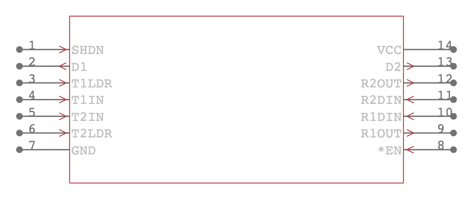

رمز MAX250CSD

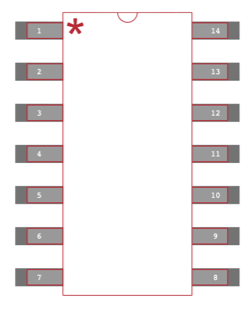

بصمة MAX250CSD

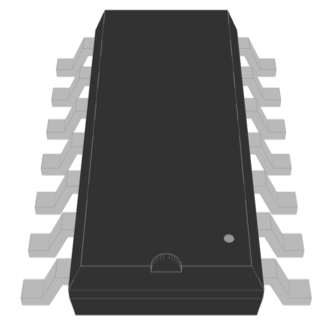

نموذج MAX250CSD ثلاثي الأبعاد

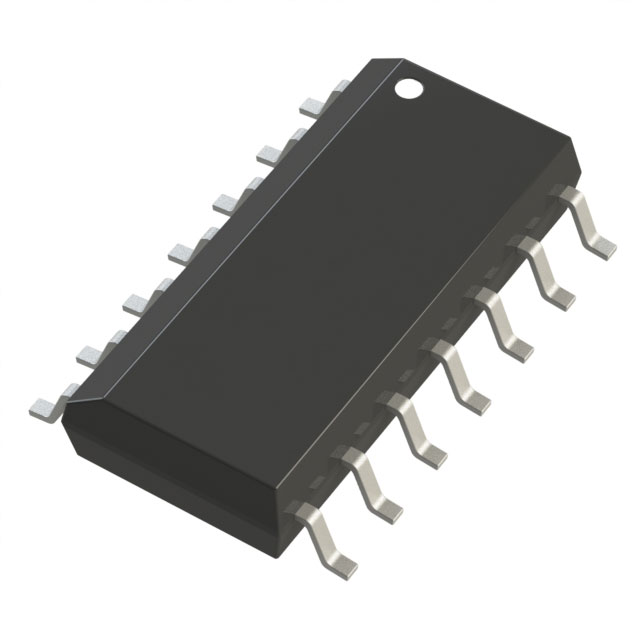

مميزات MAX250CSD

RS 232 دعم الاتصالات

تم تصميم MAX250CSD لتلبية المواصفات الكهربائية القياسية RS 232 لتبادل البيانات التسلسلية.فهو يحول الإشارات المنطقية CMOS وTTL ذات المستوى المنخفض إلى مستويات جهد RS 232 للإرسال، ويحول إشارات RS 232 الواردة مرة أخرى إلى مخرجات المستوى المنطقي.يتيح ذلك الاتصال المباشر بين الدوائر الرقمية والمنافذ التسلسلية التقليدية دون الحاجة إلى تغيير المستوى الخارجي للمكونات.يدعم الجهاز اتصالات موثوقة عبر معدلات البيانات التسلسلية النموذجية المستخدمة في الأنظمة المدمجة وأنظمة التحكم.

اتصال ثنائي القناة

يدمج MAX250CSD مشغلين للخط ومستقبلين للخط في حزمة واحدة.يتيح هذا التكوين 2 × 2 مسارين مستقلين للإرسال والاستقبال، مما يدعم نقل البيانات على الوجهين الكامل.يعمل كل برنامج تشغيل وجهاز استقبال كزوج متطابق، مما يسمح بإرسال واستقبال البيانات في وقت واحد بين الأجهزة المتصلة.يقلل هذا الهيكل من الحاجة إلى مكونات واجهة منفصلة ويبسط تخطيط اللوحة.

نقل البيانات على الوجهين الكامل

يدعم الجهاز الاتصال المزدوج الكامل، والذي يسمح بنقل البيانات واستقبالها في نفس الوقت.يعمل هذا الوضع على تحسين كفاءة الاتصال في الأنظمة التي تتطلب تدفقًا مستمرًا للبيانات في اتجاهين.فهو يلغي الحاجة إلى التبديل بين حالات الإرسال والاستقبال، مما يساعد في الحفاظ على اتصال تسلسلي مستقر وغير منقطع.

عملية إمداد فردية 5 فولت

يعمل MAX250CSD من جهد إمداد واحد يتراوح بين 4.5 فولت و5.5 فولت.تقوم مضخة الشحن الداخلية بتوليد مستويات الجهد الموجبة والسالبة المطلوبة لإشارة RS 232.وهذا يلغي الحاجة إلى مصادر طاقة مزدوجة ويقلل من عدد المكونات الخارجية.تدعم متطلبات الطاقة المبسطة تصميم الدوائر المدمجة والمباشرة.

تباطؤ المتلقي لتحمل الضوضاء

يشتمل كل جهاز استقبال على ما يقرب من 600 مللي فولت من تباطؤ الإدخال.تعمل هذه الميزة على تحسين مقاومة الضوضاء وانتقالات الإشارة البطيئة على خطوط إدخال RS 232.فهو يساعد على منع التبديل الخاطئ ومستويات الإخراج غير المستقرة في البيئات التي قد يوجد فيها تداخل كهربائي.ونتيجة لذلك، تظل المخرجات المنطقية مستقرة أثناء ظروف التشغيل العادية.

14 دبوس SOIC حزمة جبل السطح

يوجد MAX250CSD في حزمة تركيب سطحية ذات 14 سنًا SOIC.يدعم هذا التنسيق المدمج الاستخدام الفعال لمساحة لوحة الدوائر المطبوعة وهو مناسب لعمليات التجميع الآلية.يتيح تصميم العبوة اتصالات لحام موثوقة ووضعًا ميكانيكيًا ثابتًا في تخطيطات التثبيت السطحية القياسية.

عملية نطاق درجة الحرارة التجارية

الجهاز مخصص للتشغيل من 0 درجة مئوية إلى 70 درجة مئوية.يدعم نطاق درجة الحرارة هذا الاستخدام في المعدات الإلكترونية التجارية والداخلية.ويحافظ على أداء مستقر ضمن هذا النطاق عند تشغيله في ظل ظروف العرض والتحميل الموصى بها.

التوافق مع منطق CMOS وTTL

يتوافق MAX250CSD مع مستويات منطق CMOS وTTL القياسية.يمكنه التفاعل مباشرة مع وحدات التحكم الدقيقة والمعالجات الرقمية وغيرها من الأنظمة القائمة على المنطق دون الحاجة إلى تكييف إشارة إضافية.يعمل هذا التوافق على تبسيط التكامل في مجموعة واسعة من التصميمات الرقمية التي تتطلب اتصال RS 232.

المواصفات الفنية لـ MAX250CSD

سمة المنتج	قيمة السمة
الشركة المصنعة	مكسيم المتكاملة
الجهد - العرض	4.5 فولت ~ 5.5 فولت
اكتب	جهاز الإرسال والاستقبال
حزمة جهاز المورد	14-سويك
تباطؤ المتلقي	600 مللي فولت
بروتوكول	RS232
الحزمة / القضية	14-سويك (0.154 بوصة، عرض 3.90 مم)
الحزمة	أنبوب
درجة حرارة التشغيل	0 درجة مئوية ~ 70 درجة مئوية
عدد برامج التشغيل/أجهزة الاستقبال	2/2
نوع التركيب	جبل السطح
دوبلكس	كامل
رقم المنتج الأساسي	ماكس250
حالة بنفايات	RoHS غير متوافق
مستوى حساسية الرطوبة (MSL)	1 (غير محدود)
الوصول إلى الحالة	الوصول إلى غير متأثر
ECCN	إير99
هتسسوس	8542.39.0001

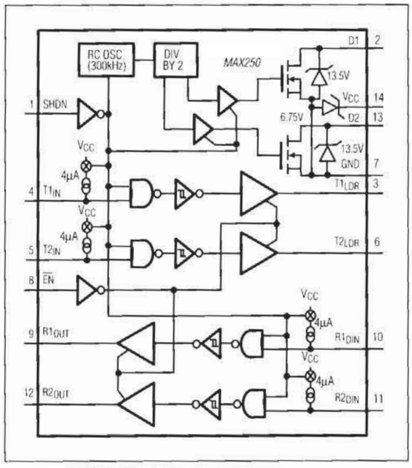

مخطط كتلة MAX250CSD

يتم ترتيب البنية الداخلية حول تكوين جهاز إرسال مزدوج وجهاز استقبال مزدوج مدعوم من مصدر إمداد واحد بجهد 5 فولت.يغذي مذبذب RC الموجود على الرقاقة بتردد 300 كيلو هرتز قسمًا على مرحلتين يعمل على تشغيل مضخة شحن، مما يولد مستويات الجهد الموجب والسالب المطلوبة لإشارة RS-232.يقبل مساران لجهاز الإرسال مدخلات TTL أو CMOS عند T1IN وT2IN، ويمران عبر مراحل التحكم المنطقي والمحرك، ويقدمان مخرجات RS-232 عند D1 وD2 مع دبابيس التحكم في محرك التحميل المرتبطة.تقبل قناتي الاستقبال مدخلات RS-232 عند R1DIN وR2DIN، وتعالجها من خلال مراحل المقارنة مع تيارات متحيزة محددة، وتوفر مخرجات على المستوى المنطقي عند R1OUT وR2OUT.تقوم مدخلات التحكم بما في ذلك SHDN وEN بإدارة تشغيل المذبذب ووظائف تمكين القناة، بينما يحدد VCC وGND إمداد الجهاز والعقد المرجعية.

تضاريس الرقاقة لـ MAX250CSD

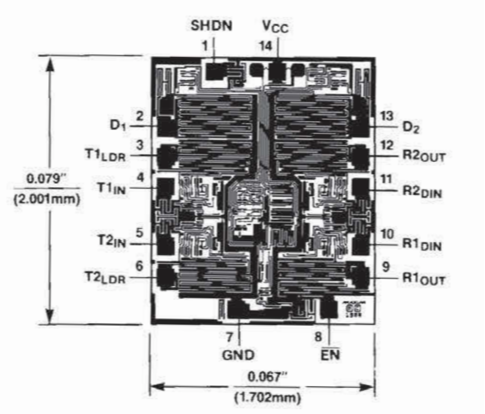

يُظهر تخطيط قالب MAX250CSD مناطق الدائرة الداخلية وموضع لوحة الروابط المتوافقة مع 14 دبوسًا خارجيًا.تحمل الوسادات الطرفية علامات SHDN، وVCC، وD1، وD2، وT1IN، وT2IN، وR1DIN، وR2DIN، وR1OUT، وR2OUT، وEN، وGND، بما يتوافق مع دبوس الحزمة.تشغل أربع مناطق كبيرة متماثلة المنطقة المركزية، المرتبطة بقنوات الإرسال المزدوج وقنوات الاستقبال المزدوجة، بينما يتم توزيع دوائر التحكم والتحيز الأصغر فيما بينها.تبلغ أبعاد القالب المقاسة حوالي 0.079 بوصة × 0.067 بوصة، مما يشير إلى حجم السيليكون الفعلي داخل العبوة.يعكس الترتيب الفصل بين أقسام محرك الجهد العالي وكتل المنطق والتحكم ذات الجهد المنخفض.

تطبيقات MAX250CSD

واجهات اتصالات المنفذ التسلسلي للكمبيوتر الشخصي

يتم استخدام MAX250CSD لتوصيل اللوحات المدمجة والأنظمة الفرعية الرقمية بالمنافذ التسلسلية القياسية للكمبيوتر الشخصي.إنه يحول الإشارات المنطقية 5 فولت إلى مستويات جهد RS 232 التي تتطلبها الموصلات التسلسلية لسطح المكتب والكمبيوتر المحمول.يسمح ذلك بتبادل تحديثات البرامج الثابتة وإعدادات التكوين والبيانات التشخيصية من خلال رابط تسلسلي مباشر.يدعم هيكلها المزدوج الكامل مسارات الإرسال والاستقبال المتزامنة، مما يحافظ على استقرار الاتصال أثناء النقل المستمر للبيانات.

المعدات الصناعية مع اتصال RS 232

تشتمل العديد من الآلات الصناعية على منافذ RS 232 لمهام الإعداد والمعايرة والمراقبة.يوفر MAX250CSD ترجمة الإشارة بين منطق التحكم الداخلي والموصلات التسلسلية الخارجية.وهو يدعم الاتصال الموثوق به في اتجاهين لإرسال الأوامر وتلقي معلومات الحالة.بفضل مصدر إمداد واحد بقدرة 5 فولت وتوليد جهد داخلي، فإنه يتناسب بسهولة مع لوحات التحكم المدمجة المستخدمة في معدات المصانع والعمليات.

أنظمة نقاط البيع

غالبًا ما تتواصل محطات نقاط البيع مع الطابعات والماسحات الضوئية وأدراج النقود من خلال الاتصالات التسلسلية.يمكّن MAX250CSD وحدة المعالجة الرئيسية من التفاعل مباشرة مع هذه الأجهزة الطرفية المعتمدة على RS 232.يسمح تكوين برنامج التشغيل والمستقبل المزدوج الخاص به بنقل بيانات المعاملة أثناء استلام الإقرارات في نفس الوقت.وهذا يدعم التدفق السلس للبيانات أثناء معالجة الدفع وطباعة الإيصالات.

محطات اتصالات البيانات

في محطات البيانات التي تعتمد على الروابط التسلسلية، يقوم MAX250CSD بإدارة التحويل بين الإشارات الرقمية الداخلية وخطوط RS 232 الخارجية.فهو يحافظ على مستويات الجهد المناسبة في كل من مسارات الإرسال والاستقبال، مما يسمح للبيانات المنظمة بالتحرك بين الأجهزة دون عدم تطابق الإشارة.وهذا يجعلها مناسبة للمحطات الطرفية المستخدمة في أنظمة تحديد الهوية، ووحدات التحكم في الوصول، ومعدات جمع البيانات الميدانية.

الأنظمة المدمجة التي تتطلب واجهة Legacy RS 232

تستمر بعض التصميمات المضمنة في تضمين منافذ RS 232 للتوافق مع البنية التحتية الحالية.يسمح MAX250CSD للدوائر المنطقية CMOS وTTL الحديثة بالاتصال مباشرة بهذه الواجهات القديمة.وهو يدعم منافذ التكوين واتصالات الخدمة والاتصال بالمعدات القديمة أثناء التشغيل من مصدر واحد منظم.يحافظ هذا الأسلوب على التوافق مع الإصدارات السابقة دون إضافة دوائر خارجية معقدة.

معدات الاتصالات ذات المنافذ التسلسلية القياسية

غالبًا ما تستخدم أجهزة الاتصالات المنافذ التسلسلية للتشخيص والتحكم في النظام.يوفر MAX250CSD ترجمة مستوى الجهد المطلوب بين الدوائر المنطقية الداخلية وموصلات RS 232 الخارجية.وهو يدعم الاتصال الثابت ثنائي الاتجاه لتبادل الأوامر والإبلاغ عن الحالة.تسمح حزمة التثبيت السطحية المدمجة الخاصة بها بالتكامل في لوحات الاتصالات حيث يتم التحكم في كفاءة المساحة والتخطيط.

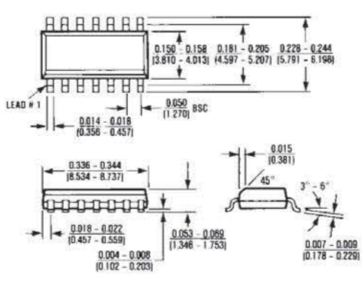

أبعاد المخطط التفصيلي لـ MAX250CSD

رسم تفصيلي ميكانيكي يحدد حزمة الخطوط العريضة الصغيرة المكونة من 14 سلكًا المستخدمة في MAX250CSD.يوفر الرسم التخطيطي طرق عرض علوية وجانبية ونهاية مع تفاوتات الأبعاد بالبوصات والمليمترات، بما في ذلك الطول الإجمالي للجسم وعرض الجسم ومسافة الرصاص بمقدار 0.050 بوصة BSC ونطاقات عرض وسمك الرصاص.تم تحديد ارتفاع مستوى الجلوس وأبعاد المواجهة وزاوية انحناء الرصاص لدعم تصميم وتجميع بصمة PCB.يتم وضع علامة على تعريف الرصاص 1 لضمان الاتجاه الصحيح أثناء التنسيب.تم إدراج الخصائص الحرارية بـ θJA بقيمة 115 درجة مئوية لكل واط وθJC بقيمة 60 درجة مئوية لكل واط، مما يشير إلى الوصلة مع البيئة المحيطة والوصلة لحالة المقاومة الحرارية للتحليل الحراري.

مزايا وعيوب MAX250CSD

المزايا

• يدمج اثنين من برامج التشغيل وجهازي الاستقبال في حزمة واحدة، مما يقلل من المكونات الخارجية

• يدعم الاتصال المزدوج الكامل لعملية الإرسال والاستقبال المتزامنة

• يتضمن تباطؤ جهاز الاستقبال بقدرة 600 مللي فولت لتحسين تحمل الضوضاء

• يعمل من مصدر إمداد واحد بجهد 5 فولت، مما يبسط متطلبات الطاقة

• متوفر في حزمة SOIC مدمجة ذات 14 سنًا للتخطيطات الموفرة للمساحة

• مناسب تمامًا للأنظمة التي تعتمد على المعايير التسلسلية RS 232 المعمول بها

العيوب

• يقتصر على بروتوكول الاتصال RS 232

• مُخصص للتشغيل فقط ضمن نطاق درجة الحرارة من 0 إلى 70 درجة مئوية

• يتطلب مصدر طاقة 5 فولت، وهو غير متوافق مباشرة مع الأنظمة المنطقية 3.3 فولت

• غير متوافق مع أحدث معايير الواجهة التسلسلية ذات الجهد المنخفض

• غير متوافق مع قيود المواد RoHS

بدائل MAX250CSD

رقم الجزء	الشركة المصنعة	الميزات الرئيسية	استخدم الحالة/الملاحظات
ماكس250CSD+G55	شركة الأجهزة التناظرية / مكسيم المتكاملة	جهاز إرسال واستقبال مزدوج RS-232 يعمل من مصدر إمداد واحد بجهد 5 فولت.يوفر محركين واثنين من أجهزة الاستقبال مع تباطؤ مدمج لتحسين مناعة الضوضاء واتصال مزدوج الاتجاه مستقر.	يُستخدم في الأنظمة المدمجة ووحدات التحكم الصناعية وواجهات الاتصال التسلسلية التي تتطلب اتصال RS-232 موثوقًا به.
ماكس250 سي إس دي +	شركة الأجهزة التناظرية / مكسيم المتكاملة	جهاز إرسال واستقبال RS-232 مزود بمضخة شحن مدمجة، يدعم نطاق إمداد من 4.5 إلى 5.5 فولت.مصممة للتشغيل المزدوج الكامل مع تحسين سلامة الإشارة.	مناسب لوحدات الاتصال وواجهات التحكم الدقيقة وتطبيقات المنافذ التسلسلية القديمة.
ماكس250 سي إس دي + تي	شركة الأجهزة التناظرية / مكسيم المتكاملة	واجهة IC للسائق/المستقبل المزدوج RS-232 معبأة للتجميع الآلي.يوفر نقلًا مستقرًا للبيانات ويدعم مستويات الاتصال التسلسلي القياسية.	يشيع استخدامها في تصميمات ثنائي الفينيل متعدد الكلور المدمجة للحصول على البيانات والأجهزة ومعدات الاتصالات.
ماكس250CPD	شركة الأجهزة التناظرية / مكسيم المتكاملة	جهاز إرسال واستقبال RS-232 يدعم برامج التشغيل وأجهزة الاستقبال المزدوجة مع تشغيل موثوق به بجهد 5 فولت.مصمم للاتصال المزدوج الكامل المستقر بتنسيق التثبيت على السطح.	مناسب للوحات الاتصالات الصناعية، ومحولات الواجهة التسلسلية، واتصالات النظام المضمنة.
