XC2S50-5TQG144I FPGA: الميزات والمواصفات والتطبيقات ودليل البرمجة

XC2S50-5TQG144I هو FPGA مرنة وقوية (مجموعة بوابة قابلة للبرمجة الميدانية) من عائلة AMD Xilinx Spartan-II.وهو مصمم للمشاريع الرقمية التي تحتاج إلى التخصيص والسرعة والموثوقية.يشرح هذا الدليل الميزات والمواصفات وعملية البرمجة واستخدامات FPGA لمساعدتك على فهم كيفية تحقيق أقصى استفادة منها.

كتالوج

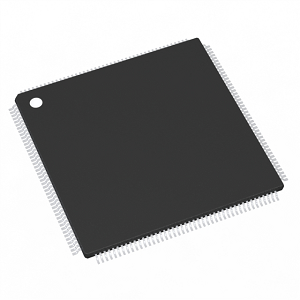

XC2S50-5TQG144I نظرة عامة

ال XC2S50-5TQG144I هو Spartan-II FPGA من AMD Xilinx ، مصمم للمشاريع الرقمية التي تحتاج إلى مرونة وأداء.يحتوي على 50000 بوابة نظام و 1728 خلية منطقية ، مما يسمح لها بالتعامل مع المهام المعقدة.تتضمن الرقاقة 384 كتلة منطقية قابلة للتكوين (CLBS) و 32،768 بت ذاكرة الوصول العشوائي ، مما يمنحها ذاكرة جيدة وقوة معالجة.مع 92 دبابيس الإدخال/الإخراج (I/O) ، يمكنه الاتصال بسهولة بمكونات أخرى.إنه يأتي في حزمة مسطحة رباعية رقيقة من 144 دبوس (TQFP) ، وهو مضغوط وسهل الاستخدام.يعمل FPGA على 2.5 فولت (مع نطاق آمن قدره 2.375 فولت إلى 2.625 فولت) ويعمل بشكل جيد في درجات الحرارة بين -40 درجة مئوية و +100 درجة مئوية.تم تصنيع هذا Spartan-II FPGA بتقنية 0.18 ميكرون ، مما يجعلها فعالة وموثوقة.إنه قابل للبرمجة ، مما يعني أنه يمكنك تحديث وظائفها حسب الحاجة.

بالنسبة لحل فعال من حيث التكلفة وعالي الأداء ، فإن وضع ترتيب كبير معنا هو الخيار الأمثل ، مما يضمن جودة فائقة.

XC2S50-5TQG144I CAD نماذج

XC2S50-5TQG144I الرمز

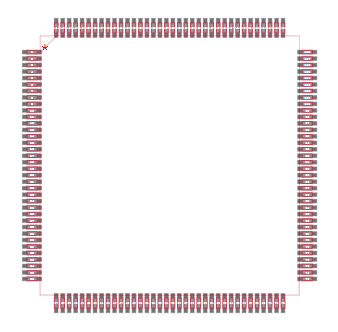

XC2S50-5TQG144I البصمة

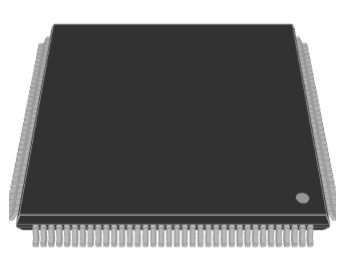

XC2S50-5TQG144I 3D نموذج

ميزات XC2S50-5TQG144I

• بوابات النظام: يوفر XC2S50-5TQG144I FPGA حوالي 50000 بوابة نظام.يتيح ذلك دعم التصميمات والتطبيقات الرقمية المعقدة التي تتطلب قدرًا كبيرًا من إمكانيات معالجة المنطق.

• الخلايا المنطقية: يتضمن هذا الجهاز 1728 خلية منطقية ، مما يسهل تنفيذ تكوينات المنطق المعقدة وإنشاء وظائف رقمية مختلفة داخل FPGA.

• كتل المنطق القابلة للتكوين (CLBS): يتميز 384 كتل منطق قابلة للتكوين (CLBS) ، مما يوفر الأساس لمنطق FPGA.يمكن برمجة هذه الكتل وإعادة تشكيلها لتلبية متطلبات تصميم محددة ، مما يعزز التنوع الإجمالي للجهاز.

• كبش: تم تجهيز FPGA بـ 32،768 بت من ذاكرة الوصول العشوائي الداخلية ، مما يوفر قدرات فعالة لتخزين واسترجاع البيانات للمهام التي تتضمن معالجة البيانات وتخزين البيانات المؤقتة.

• دبابيس I/O.: مع 92 دبابيس I/O ، يضمن XC2S50-5TQG144I اتصالًا خارجيًا واسعًا ، مما يسمح لها بالتفاعل مع الأجهزة والمكونات الأخرى في نظام لتكامل النظام الشامل.

• الجهد التشغيل: يعمل الجهاز في جهد اسمي قدره 2.5 فولت ، مع نطاق مقبول من 2.375V إلى 2.625 فولت.يساعد نطاق الجهد هذا على ضمان التشغيل المستقر والأداء الموثوق به في ظل ظروف كهربائية مختلفة.

• نطاق درجة الحرارة: تم تصميم XC2S50-5TQG144I للعمل بفعالية في نطاق درجة حرارة واسعة ، من -40 درجة مئوية إلى +100 درجة مئوية ، مما يجعله مناسبًا للنشر في البيئات ذات الظروف الحرارية الصعبة.

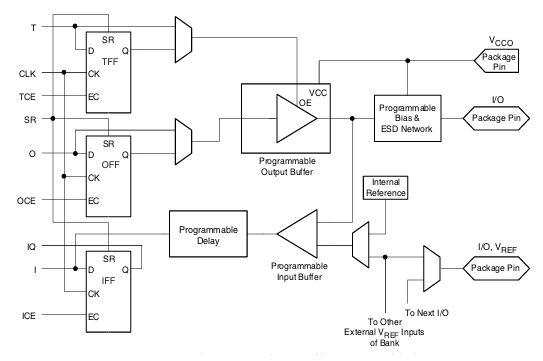

XC2S50-5TQG144I Block Diagram

يوضح الرسم البياني كيف تتحرك الإشارات داخل وخارج XC2S50-5TQG144I FPGA.ويشرح كيف تعالج الرقاقة إشارات الإدخال والإخراج للتواصل مع المكونات الأخرى.على جانب الإخراج ، تأتي الإشارات من داخل FPGA وتذهب عبر وحدات التخزين تسمى Flip-Flops.تحتوي هذه الوجهات على البيانات وتأكد من أن الإشارات تتغير في الوقت المناسب.تمر الإشارات بعد ذلك عبر مخزن مؤقت للإخراج قابل للبرمجة ، والذي يضبط مدى قوة الإشارة والتحكم في مدى سرعة تغيرها.يوجد أيضًا مفتاح (التحكم في OE) يقرر ما إذا كان يجب أن يكون المخرج نشطًا أو يبقى.تمنع دائرة الحماية الأضرار الناجمة عن الكهرباء الثابتة قبل أن تصل الإشارة إلى دبابيس الإدخال/الإخراج ، والتي تتصل بأجهزة أخرى.على جانب المدخلات، تدخل الإشارات من الخارج من خلال المخزن المؤقت للإدخال القابل للبرمجة ، والذي يعالجها قبل إرسالها داخل FPGA.تساعد وحدة التأخير القابلة للبرمجة في ضبط توقيت الإشارة ، لذا يبقى كل شيء متزامنًا.يمكن لـ FPGA أيضًا استخدام الجهد المرجعي الداخلي (VREF) لمطابقة مستويات الجهد المختلفة ، مما يجعل من السهل العمل مع أنواع مختلفة من الدوائر.تشترك بعض دبابيس الإدخال/الإخراج في مرجع الجهد هذه للحفاظ على إشارات مستقرة.يساعد هذا التصميم الإشارات في إدارة FPGA بكفاءة ، وضمان التوقيت المناسب والحماية والتوافق مع مكونات إلكترونية مختلفة.

XC2S50-5TQG144I مواصفات

يكتب	المعلمة
الشركة المصنعة	AMD Xilinx
مسلسل	Spartan®-II
التغليف	صينية
حالة الجزء	عفا عليها الزمن
عدد المختبرات/CLBs	384
عدد العناصر/الخلايا المنطقية	1728
مجموع البتات الكبش	32768
عدد i/o	92
عدد البوابات	50000
الجهد - العرض	2.375V ~ 2.625V
نوع التثبيت	جبل السطح
درجة حرارة التشغيل	-40 درجة مئوية ~ 100 درجة مئوية (TJ)
حزمة / حالة	144-LQFP
حزمة جهاز المورد	144-TQFP (20x20)
رقم المنتج الأساسي	XC2S50

تطبيقات XC2S50-5TQG144I

أنظمة مضمنة

في الأنظمة المدمجة ، يوفر XC2S50-5TQG144I المنطق اللازم للتطبيقات المستندة إلى متحكم.يتم استخدامه على نطاق واسع في إلكترونيات السيارات والأجهزة المحمولة والروبوتات الصغيرة على نطاق صغير لتعزيز الوظائف والاستجابة.

معالجة الإشارة

يتفوق FPGA في مهام معالجة الإشارات ، حيث تكون قدرتها على إجراء معالجة متوازية مطلوبة.إنه مثالي لمعالجة الصوت والفيديو ، والاتصالات ، وتحليل البيانات ، مما يوفر القدرة الحصانية للتعامل مع الخوارزميات المعقدة وتيارات البيانات عالية السرعة.

أنظمة الرقابة الصناعية

تستفيد أنظمة التحكم الصناعية من متانة هذه FPGA وقابليتها للبرمجة ، مما يجعلها مناسبة للتطبيقات مثل التحكم في العملية وأتمتة الماكينة ومراقبة النظام.تضمن موثوقيتها أداءً ثابتًا في البيئات التي تتطلب الدقة والاستقرار التشغيلي.

أنظمة الاتصالات

في أنظمة الاتصالات ، يساعد XC2S50-5TQG144I في إدارة نقل البيانات واستقبالها ، ودعم الأنشطة مثل تعديل الإشارات وإلغاء التشكيل ، وتحويل البروتوكول ، وتوجيه الشبكة.قابلية التكيف هي المفتاح في تطور البنى التحتية للاتصالات والتقنيات اللاسلكية الناشئة.

النماذج الأولية والتنمية

يستخدم FPGA أيضًا على نطاق واسع للنماذج الأولية للدوائر الرقمية.يستخدمه الكثيرون لاختبار وصقل أفكارهم قبل الإنتاج النهائي ، وخاصة في مشاريع تصميم رقائق ASIC المعقدة.هذه القدرة تقلل من وقت التطوير والتكاليف ، وتسريع المسار من المفهوم إلى السوق.

XC2S50-5TQG144I أجزاء مماثلة

• XC2S50-5TQ144I

• XC2S50-5PQ208C

• XC2S50-6PQ208C

XC2S50-5TQG144I المزايا

فعالية التكلفة

تبرز XC2S50-5TQG144I بسبب القدرة على تحمل التكاليف ، حيث تقدم ميزات أكثر لكل دولار من العديد من FPGAs المتنافسة.يتم تحقيق هذه الفعالية من حيث التكلفة من خلال تكنولوجيا العمليات المتقدمة والهندسة المعمارية الفعالة ، مما يتيح نشرًا أوسع في الأسواق الحساسة للتكاليف.

I/O عالية الأداء والتعبئة والتغليف

يدعم FPGA مجموعة واسعة من معايير الإدخال/الإخراج وهي متوفرة في العديد من خيارات التغليف الفعالة من حيث التكلفة.تضمن هذه الميزات أنه يمكن دمج الجهاز في تطبيقات متعددة دون التضحية بالأداء ، مما يجعله مثاليًا لكل من الأسواق المتطورة والمحفزة في الحجم حيث تعدد تعدد الواجهة والقيود المادية.

ميزات مستوى النظام

مزود بميزات متقدمة لإدارة الذاكرة مثل ذاكرة الوصول العشوائي الموزعة وذاكرة الوصول العشوائي القابلة للتكوين ، يعزز XC2S50-5TQG144I كفاءة معالجة البيانات.تسهل هذه الميزات مهام تخزين ومعالجة البيانات المعقدة ، مما يعزز الأداء الكلي للنظام وقابلية التوسع.

إعادة برمجة

تتيح إعادة برمجة XC2S50-5TQG144I تعديلات غير محدودة لتكوينها ، وهو مفيد خلال مرحلة التطوير.تتيح هذه المرونة تحسين التصميمات من خلال التحديثات التكرارية دون تكاليف أجهزة إضافية ، وتعزيز الابتكار وتقليل الوقت إلى المنتج النهائي.

XC2S50-5TQG144I خطوات البرمجة

برمجة XC2S50-5TQG144I FPGA من سلسلة AMD Xilinx من Spartan-II تتضمن سلسلة منظمة من الخطوات المصممة لترجمة التصميم الرقمي بكفاءة إلى تكوين وظيفي FPGA.إليك دليل متكامل ومفصل لمساعدتك من خلال عملية البرمجة:

1. دخول التصميم

ابدأ بمرحلة إدخال التصميم ، حيث تقوم بإنشاء منطقك الرقمي باستخدام لغة وصف الأجهزة (HDL) ، مثل VHDL أو Verilog.تتضمن هذه الخطوة الأولية تفصيل الوظائف والمنطق التي تريد تنفيذها في FPGA.من المطلوب أن يكون تصميمك دقيقًا ويمثل بدقة العمليات المقصودة لضمان التوليف والتنفيذ الناجحين.

2. التوليف

في خطوة التوليف ، استخدم أداة تخليق لتحويل رمز HDL الخاص بك إلى قائمة netlist.إن NetList عبارة عن انهيار لتصميمك في تنسيق يتضمن العديد من العناصر المنطقية المترابطة مثل البوابات و flip-flops.تترجم هذه العملية تصميمك النظري إلى مخطط عملي يمكن لـ FPGA فهمه وتنفيذه.

3. التنفيذ

يتضمن التنفيذ العديد من الخطوات الفرعية: رسم الخرائط والوضع والتوجيه.يعين تعيين عناصر قائمة NetList إلى كتل منطقية محددة داخل FPGA.يحدد وضع المواقع المادية لهذه الكتل على شريحة FPGA لتحسين الأداء واستخدام الموارد.يربط التوجيه هذه الكتل من خلال موارد الاتصال المبرمجة من FPGA.تضمن هذه المرحلة أن التصميم يلبي جميع القيود المادية والأداء.

4. تعريف القيد

أثناء عملية التصميم ، هناك حاجة إلى قيود تحديد.توجه القيود أدوات التنفيذ من خلال تحديد متطلبات مثل التوقيت (مدى سرعة عمل FPGA) ، وربط تعيينات (التي ستتصل دبابيس على FPGA بأجزاء مختلفة من أجهزتك).يتم توضيحها في ملف قيود المستخدم (UCF) ، مما يساعد في صياغة التصميم لتلبية معايير تشغيلية محددة.

5. جيل Bitstream

بمجرد أن يمر التصميم الخاص بك بنجاح خلال مرحلة التنفيذ ، فإن الخطوة التالية هي إنشاء ملف BitStream.يحتوي هذا الملف على جميع بيانات التكوين التي تحتاجها FPGA لتنفيذ التصميم.Bitstream هو الإخراج النهائي لعملية البرمجة ، التي تمثل الحالة الكاملة المبرمجة لـ FPGA.

6. برمجة الجهاز

تتمثل الخطوة الأخيرة في تحميل BitStream في XC2S50-5TQG144I FPGA ، والتي يمكن القيام بها باستخدام أوضاع التكوين المختلفة بناءً على الإعداد.في الوضع التسلسلي الرئيسي، يقرأ FPGA بشكل مستقل بيانات التكوين من حفلة موسيقية متسلسلة متصلة (ذاكرة قابلة للبرمجة للقراءة فقط). الوضع التسلسلي الرقيق يسمح لجهاز رئيسي خارجي ، مثل متحكم ، بتغذية بيانات تكوين FPGA بشكل متسلسل. الرقيق الوضع الموازي يتيح البرمجة عالية السرعة عن طريق توفير بيانات التكوين بالتوازي من جهاز رئيسي خارجي.أخيرا، وضع المسح الضوئي (JTAG) يستخدم واجهة JTAG لكل من البرمجة والاختبار ، مما يجعلها مفيدة أثناء التطوير لتصحيح الأخطاء والتحقق التكراري.

XC2S50-5TQG144I أبعاد التغليف

و XC2S50-5TQG144I هي مجموعة بوابة قابلة للبرمجة ميدانية (FPGA) من عائلة Xilinx's Spartan-II ، الموجودة في أ حزمة 144 دبوس رقيقة رباعية الحزمة (TQFP) حزمة.هذه الحزمة مقاييس 20 مم × 20 مم.

XC2S50-5TQG144I الشركة المصنعة

XC2S50-5TQG144I هو FPGA من عائلة Spartan-II ، تم تصنيعها بواسطة AMD Xilinx.Xilinx ، الآن جزء من AMD، هي شركة رائدة في أشباه الموصلات متخصصة في FPGAs ، و SOCs التكيفية ، وغيرها من الأجهزة المنطقية القابلة للبرمجة.تم تطوير XC2S50-5TQG144I في الأصل بموجب سلسلة Xilinx Spartan-II ، حيث تقدم 50000 Gates نظام و 1728 خلية منطقية ، مصممة للتطبيقات عالية الأداء ولكنها فعالة من حيث التكلفة.مع اكتساب Xilinx من قبل AMD ، تواصل الشركة دعم المنتجات القديمة مثل سلسلة Spartan-II مع تقدم أحدث معماري FPGA.ومع ذلك ، فإن XC2S50-5TQG144I هو FPGA من الجيل الأقدم وقد يواجه التقادم في نهاية المطاف مع التركيز على AMD Xilinx إلى عائلات FPGA أكثر تقدمًا.

خاتمة

XC2S50-5TQG144I FPGA هي شريحة فعالة من حيث التكلفة وقابلة للبرمجة توفر أداءً ومرونة رائعة.يستخدم على نطاق واسع في الأنظمة المدمجة والآلات الصناعية وشبكات الاتصالات بسبب معالجتها عالية السرعة وخيارات الاتصال القوية.بفضل قدرتها على البرمجة وتحديثها ، يساعد FPGA هذا في اختبار وتطوير أفكار جديدة قبل الإنتاج النهائي.على الرغم من توفر FPGAs الأحدث ، إلا أن هذا النموذج لا يزال خيارًا قويًا للمشاريع التي تحتاج إلى حل FPGA موثوق وبأسعار معقولة.يوفر هذا الدليل نظرة عامة واضحة وبسيطة على ميزات FPGA واستخداماتها وعملية البرمجة ، مما يجعلها مورداً قيما للجميع.
