ال XC4VLX100-10FFG1148C عبارة عن FPGA عالي الأداء من Xilinx (الآن AMD)، ينتمي إلى عائلة Virtex-4 LX، والذي تم بناؤه على عملية نحاسية تبلغ 90 نانومتر.تم تصميم هذا الجهاز لتطبيقات المنطق الرقمي المعقدة وهو جزء من سلسلة LX التي تركز على موارد المنطق والذاكرة بدون أجهزة إرسال واستقبال تسلسلية عالية السرعة.تم تحديده من خلال حزمة FCBGA المكونة من 1148 كرة وتصنيف درجة الحرارة التجارية، وهو يمثل أحد الخيارات ذات السعة الأعلى ضمن تشكيلة LX.
هل تبحث عن XC4VLX100-10FFG1148C؟اتصل بنا للتحقق من المخزون الحالي، والمهلة الزمنية، والتسعير.
• قدرة منطقية عالية
يوفر الطراز XC4VLX100-10FFG1148C 110,592 خلية منطقية، مما يتيح تنفيذ التصميمات الرقمية المعقدة على جهاز واحد.هذه السعة المنطقية الكبيرة تجعلها مناسبة لوظائف المعالجة والتحكم عالية الكثافة.
• الذاكرة المدمجة والموزعة
فهو يدمج حوالي 4.22 ميجابت من إجمالي الذاكرة، ويجمع بين كتلة ذاكرة الوصول العشوائي وذاكرة الوصول العشوائي الموزعة.تدعم بنية الذاكرة هذه تخزين البيانات بكفاءة، والتخزين المؤقت، والمعالجة على الشريحة دون الحاجة إلى ذاكرة خارجية واسعة النطاق.
• موارد الإدخال/الإخراج واسعة النطاق
يوفر الجهاز 768 منفذ إدخال/إخراج للمستخدم، مما يوفر مرونة في التفاعل مع المكونات والأنظمة الخارجية المختلفة.تدعم عمليات الإدخال/الإخراج هذه نطاقًا واسعًا من المعايير من خلال ميزة SelectIO™، مما يعزز الاتصال على مستوى اللوحة.
• عالية الأداء الأساسية
تعمل FPGA بجهد أساسي 1.2 فولت، وتدعم تسجيل الوقت الداخلي حتى 500 ميجا هرتز تقريبًا، مما يوفر أداءً منطقيًا سريعًا.وهذا يضمن التشغيل الموثوق به في التطبيقات عالية السرعة المطلوبة.
• نطاق درجة الحرارة التجارية
تم تصنيف الجهاز من 0 درجة مئوية إلى +85 درجة مئوية، وهو مصمم لبيئات الدرجة التجارية.فهو يحافظ على أداء مستقر عبر ظروف التشغيل النموذجية للأنظمة الصناعية والمدمجة.

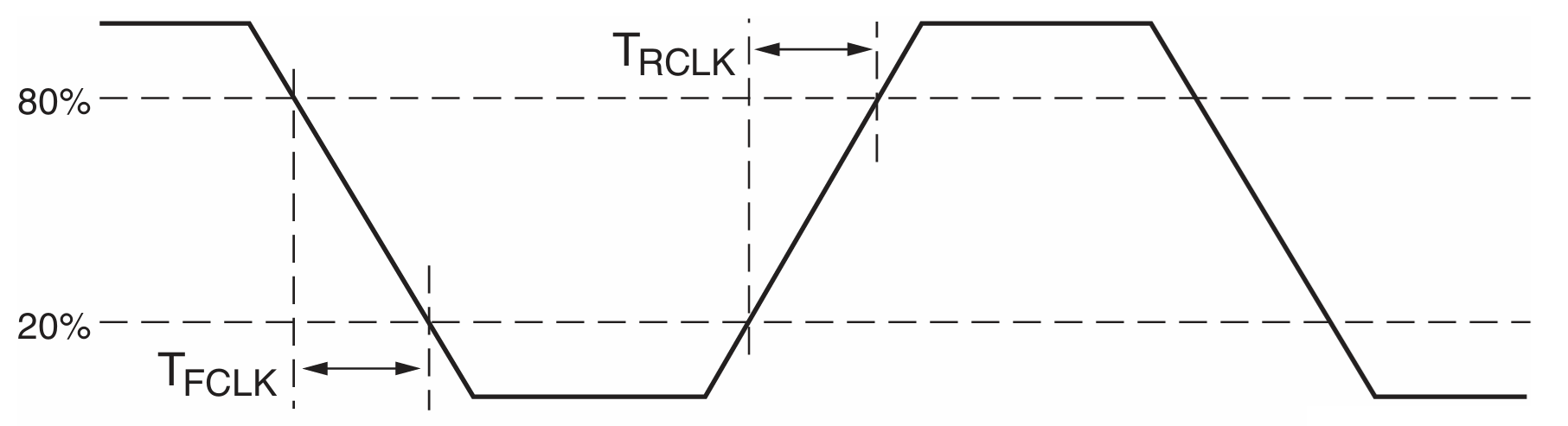

يوضح الرسم البياني قياسات وقت الارتفاع والانخفاض على مدار الساعة لـ XC4VLX100-10FFG1148C، مع التركيز على Tركلك (وقت الصعود) و TFCLK (وقت السقوط) بين مستويات الجهد 20% و80% لإشارة الساعة.إنه يوضح مدى سرعة انتقال الساعة من منخفض إلى مرتفع ومن مرتفع إلى منخفض، وهو أمر رائع للحفاظ على سلامة التوقيت والتشغيل الموثوق لـ FPGA.يضمن التحكم الدقيق في هذه الحواف المزامنة الدقيقة للمنطق الداخلي والواجهات الخارجية.في XC4VLX100-10FFG1148C، يعد الحفاظ على أوقات الارتفاع والهبوط المناسبة أمرًا مهمًا لأداء مستقر عالي السرعة وتقليل تشويه الإشارة.

يوضح الرسم البياني إعداد الاختبار المعمم المستخدم لقياس تأخيرات الإخراج وخصائص الإشارة لـ XC4VLX100-10FFG1148C FPGA.المقاوم المرجعي (Rالمرجع) والمكثف (Cالمرجع) متصلة بمخرج FPGA، باستخدام Vالتدابير البيئية المتعددة الأطراف يمثل مستوى الجهد الذي يتم عنده أخذ قياسات التوقيت.يضمن هذا الإعداد الموحد قياسًا متسقًا ودقيقًا لتأخير انتقال الإشارة عبر بيئات اختبار مختلفة.بالنسبة إلى XC4VLX100-10FFG1148C، يعد هذا أمرًا مهمًا للتحقق من أداء الإدخال/الإخراج عالي السرعة وضمان تلبية الجهاز لمواصفات التوقيت في التطبيقات الحقيقية.
|
يكتب |
المعلمة |
|
الشركة المصنعة |
أيه إم دي/زيلينكس |
|
مسلسل |
فيرتكس®-4 إل إكس |
|
التعبئة والتغليف |
صينية |
|
حالة الجزء |
نشيط |
|
عدد المختبرات/المراكز التجارية |
12288 |
|
عدد العناصر المنطقية/الخلايا |
110592 |
|
إجمالي بتات ذاكرة الوصول العشوائي |
4423680 |
|
عدد الإدخال/الإخراج |
768 |
|
الجهد – العرض |
1.14 فولت ~ 1.26 فولت |
|
نوع التركيب |
جبل السطح |
|
درجة حرارة التشغيل |
0 درجة مئوية ~ 85 درجة مئوية (تي جي) |
|
الحزمة / القضية |
1148-BBGA، FCBGA |
|
حزمة جهاز المورد |
1148-فكببغا (35 × 35) |
|
رقم المنتج الأساسي |
XC4VLX100 |
1. أنظمة معالجة الإشارات الرقمية (DSP).
يعتبر XC4VLX100-10FFG1148C مناسبًا تمامًا لتنفيذ خوارزميات DSP عالية الأداء بفضل سعته المنطقية الكبيرة والذاكرة المدمجة.يمكنك إنشاء خطوط معالجة مخصصة تتعامل مع العمليات الحسابية المكثفة في الوقت المناسب.وهذا يجعله مثاليًا لتطبيقات مثل معالجة الصور وأنظمة الرادار والتصفية المتقدمة.
2. تسريع النظام المضمن
بفضل بنيته المرنة، يتم استخدام الجهاز على نطاق واسع لتسريع وظائف النظام المضمنة مثل معالجة البروتوكول وإدارة الناقل وتفريغ الأجهزة.ومن خلال تحويل المهام من البرامج إلى نسيج FPGA، فإنه يعمل على تحسين استجابة النظام.يتيح ذلك تحسين الأداء مع الحفاظ على مرونة التصميم.
3. معدات الاتصالات والشبكات
إن عدد الإدخال/الإخراج العالي وإمكانيات المعالجة التي تتمتع بها FPGA تجعلها مناسبة للبنية التحتية للاتصالات، بما في ذلك المحولات وأجهزة التوجيه وجسور الواجهة.يمكنه إدارة بروتوكولات الشبكات المعقدة وتدفقات البيانات ذات النطاق الترددي العالي مع زمن وصول منخفض.وهذا يجعله خيارًا موثوقًا به لأنظمة الشبكات الأساسية ومراكز البيانات.
4. الحصول على البيانات ومعالجتها بسرعة عالية
تتفوق XC4VLX100-10FFG1148C في التطبيقات التي تتطلب التقاط البيانات ومعالجتها بسرعة، مثل الأجهزة والمعدات العلمية.تتيح الذاكرة المدمجة وموارد المنطق إمكانية التخزين المؤقت السريع ومعالجة البيانات المتوازية.وهذا يضمن التعامل الفعال مع كميات كبيرة من البيانات في البيئات.
|
مواصفة |
XC4VLX100-10FFG1148C |
XC4VLX100-10FFG1148I |
XC4VLX100-11FFG1148C |
XC4VLX100-10FF1148C |
XC4VLX100-10FFG1513C |
XC4VLX100-12FFG1148C |
|
الشركة المصنعة |
زيلينكس (أيه إم دي) |
زيلينكس (أيه إم دي) |
زيلينكس (أيه إم دي) |
زيلينكس (أيه إم دي) |
زيلينكس (أيه إم دي) |
زيلينكس (أيه إم دي) |
|
عائلة |
فيرتكس-4 إل إكس |
فيرتكس-4 إل إكس |
فيرتكس-4 إل إكس |
فيرتكس-4 إل إكس |
فيرتكس-4 إل إكس |
فيرتكس-4 إل إكس |
|
القدرة المنطقية |
110.592 خلية |
110.592 خلية |
110.592 خلية |
110.592 خلية |
110.592 خلية |
110.592 خلية |
|
نوع الحزمة |
FCBGA |
FCBGA |
FCBGA |
FCBGA |
FCBGA |
FCBGA |
|
عدد الكرة |
1148 |
1148 |
1148 |
1148 |
1513 |
1148 |
|
درجة السرعة |
-10 |
-10 |
-11 |
-10 |
-10 |
-12 |
|
درجة الحرارة |
تجاري (ج) |
الصناعية (أنا) |
تجاري (ج) |
تجاري (ج) |
تجاري (ج) |
تجاري (ج) |
|
الجهد الأساسي |
1.2 فولت |
1.2 فولت |
1.2 فولت |
1.2 فولت |
1.2 فولت |
1.2 فولت |
|
نطاق درجة حرارة التشغيل |
0 درجة مئوية إلى +85 درجة مئوية |
-40 درجة مئوية إلى +100 درجة مئوية |
0 درجة مئوية إلى +85 درجة مئوية |
0 درجة مئوية إلى +85 درجة مئوية |
0 درجة مئوية إلى +85 درجة مئوية |
0 درجة مئوية إلى +85 درجة مئوية |
|
اختلاف |
الجزء الأساسي، العبوة القياسية |
دعم درجة الحرارة الصناعية |
درجة سرعة أعلى |
يفتقر إلى التصنيف "G". |
حزمة أكبر، المزيد من الإدخال/الإخراج |
أسرع درجة سرعة في السلسلة |
قبل برمجة XC4VLX100-10FFG1148C، تحتاج إلى التأكد من إعداد بيئة التطوير وملفات التكوين بشكل صحيح.يدعم الجهاز أوضاع تكوين متعددة، لذا فإن اختيار الوضع المناسب مبكرًا يضمن عملية برمجة سلسة وناجحة.
1. قم بتشغيل الجهاز
ابدأ بتوصيل الطاقة إلى FPGA باستخدام قضبان الجهد المطلوبة (VCCINT وVCCAUX وVCC_CONFIG).يجب عليك التأكد من وصول هذه الفولتية إلى مستويات مستقرة قبل بدء أي تكوين.يعد تسلسل الطاقة المناسب أمرًا جيدًا لتجنب أخطاء التهيئة.
2. حدد وضع التكوين
بعد ذلك، تقوم FPGA باختبار منافذ MODE الخاصة بها عند الحافة الصاعدة لـ INIT_B لتحديد طريقة التكوين التي سيتم استخدامها.يمكنك الاختيار من JTAG، أو Slave Serial، أو Master Serial، أو SelectMAP، وفقًا لإعدادك.تأكد من ضبط منافذ الوضع بشكل صحيح، لأنها تتحكم في كيفية تحميل تدفق البتات.
3. قم بتهيئة الجهاز
يقوم FPGA بمسح ذاكرة التكوين الخاصة به والاستعداد لتحميل تدفق البتات أثناء التهيئة.في هذه المرحلة، يتم استخدام إشارات مثل INIT_B وGWE وGTS لضبط الجهاز في حالة معروفة.يجب عليك التأكد من أن كافة إشارات التهيئة تعمل كما هو متوقع قبل المتابعة.
4. قم بتحميل تيار البت
باستخدام الواجهة التي اخترتها، يمكنك الآن دفق تدفق بتات التكوين إلى FPGA.على سبيل المثال، في حالة استخدام JTAG، يتم نقل تدفق البت بشكل تسلسلي إلى ذاكرة تكوين الجهاز.هناك حاجة إلى نقل دقيق وكامل لتدفق البتات من أجل البرمجة الناجحة.
5. ابدأ عملية التكوين
بمجرد تحميل تدفق البتات بالكامل، يخرج FPGA من وضع النقل ويبدأ تسلسل بدء التشغيل.يقوم أمر JSTART أو عملية مكافئة بتشغيل الجهاز لإنهاء التكوين.يجب عليك السماح لـ FPGA بإكمال هذه المرحلة دون انقطاع.
6. أكمل التكوين وأدخل وضع المستخدم
يتحقق FPGA تلقائيًا من سلامة تدفق البتات باستخدام CRC، وإذا كان صالحًا، فإنه يؤكد إشارة DONE.وبمجرد حدوث ذلك، يصبح منطق المستخدم نشطًا، ويعمل الجهاز وفقًا لتصميمك.عند هذه النقطة، تكون عملية التكوين قد اكتملت، ويعمل FPGA بكامل طاقته.
7. التحقق الاختياري
وأخيرًا، يمكنك إجراء خطوة القراءة أو التحقق للتأكد من نجاح التكوين.يمكن القيام بذلك من خلال JTAG أو SelectMAP، اعتمادًا على الوضع الذي استخدمته.على الرغم من أنه أمر اختياري، إلا أنه يوصى بشدة للأنظمة بتأكيد البرمجة الصحيحة.
• انخفاض إجمالي استهلاك الطاقة مقارنة بالعديد من FPGAs مقاس 90 نانومتر.
• مدعومة بنظام بيئي تصميمي ناضج ومستقر.
• نسبة قوية للأداء إلى التكلفة بالنسبة لتوليدها.
• تعمل بنية ASMBL المعيارية على تحسين كفاءة التصميم.
• منصة موثوقة ومثبتة للتصميمات الراسخة.
• يعتمد على التكنولوجيا القديمة مع دعم محدود في المستقبل.
• يفتقر إلى أجهزة الإرسال والاستقبال التسلسلية عالية السرعة الموجودة في الأسر الجديدة.
• انخفاض قابلية التوسع والمرونة مقارنة بـ FPGAs الحديثة.
• التحديات المحتملة المتعلقة بالمصادر بسبب عمر المنتج.
• يتطلب إدارة دقيقة للطاقة والحرارة عند الاستخدام العالي.
|
المعلمة |
أبعاد |
|
نوع الحزمة |
FFG1148 (Flip-Chip Fine-Pitch BGA) |
|
الملعب الكرة |
1.00 ملم |
|
حجم جسم العبوة (الطول × العرض) |
35.00 ملم × 35.00 ملم |
|
حجم جسم العبوة (الطول × العرض، بوصة) |
1.378 × 1.378 بوصة |
|
الارتفاع الإجمالي للحزمة (أ) |
3.40 ملم (نموذجي) |
|
الارتفاع الإجمالي للحزمة (أ، بوصة) |
0.134 بوصة (نموذجي) |
|
تحمل حجم الجسم |
± 0.20 ملم |
|
مصفوفة الكرة |
34 × 34 (شبكة الملعب 1.00 مم) |
|
عدد الكرة |
1,148 كرة |
|
قطر الكرة (الاسمي) |
0.60 ملم |
|
سمك الركيزة (ب) |
~1.00 ملم |
|
ارتفاع المواجهة (A1) |
0.40 ملم (الاسمي) |
|
سبيكة حرارية / حجم الغطاء المعدني |
~32 مم مربع (منطقة معدنية علوية نموذجية) |
|
نوع التركيب |
جبل السطح |
يتم تصنيع XC4VLX100-10FFG1148C بواسطة شيلينكس، رائد في مجال الأجهزة المنطقية القابلة للبرمجة.في عام 2022، أصبحت Xilinx جزءًا من أيه إم دي (الأجهزة الدقيقة المتقدمة)، مما يعزز مكانتها في مجال الحوسبة عالية الأداء والتقنيات التكيفية.يجمع هذا الدمج بين خبرة Xilinx في FPGA وريادة AMD في المعالجة، مما يضمن دعمًا قويًا طويل الأمد وابتكارًا لمنتجات مثل XC4VLX100-10FFG1148C.
تتميز XC4VLX100-10FFG1148C بعدد كبير من الخلايا المنطقية، وبنية الذاكرة المرنة، وقدرات الإدخال/الإخراج الواسعة، والأداء القوي في جيلها.وهو يدعم تسجيل الوقت عالي السرعة وسلامة الإشارة الموثوقة، مما يجعله مناسبًا تمامًا للتطبيقات المطلوبة في DSP والشبكات والأنظمة المدمجة.على الرغم من أنه يوفر استقرارًا مثبتًا ونظامًا بيئيًا ناضجًا، إلا أنه يعكس التكنولوجيا القديمة مع بعض قابلية التوسع وقيود المصادر، مما يجعل الدراسة المتأنية أمرًا مهمًا للتصميمات الحديثة.
الرجاء إرسال استفسار ، وسوف نرد على الفور.
توفر العائلات الأحدث مثل Virtex-6 أو 7-Series أو UltraScale سرعات أعلى وطاقة أقل وأجهزة إرسال واستقبال تسلسلية متكاملة.ومع ذلك، يوفر XC4VLX100-10FFG1148C قيمة ممتازة للأنظمة القديمة المستقرة التي لا تتطلب أحدث الميزات.
يمكنك استخدام Xilinx ISE Design Suite للتوليف والتنفيذ وتوليد تدفق البتات.نظرًا لأن هذه عائلة FPGA قديمة، فإن الأدوات الأحدث مثل Vivado لا تدعمها، لذا تأكد من أن لديك بيئة تطوير متوافقة.
تم تصنيف هذا الجهاز لنطاق درجة حرارة تجاري يتراوح من 0 درجة مئوية إلى +85 درجة مئوية، مما يجعله مناسبًا لمعظم الظروف الصناعية والمدمجة القياسية.بالنسبة للبيئات القاسية، قد تكون هناك حاجة إلى إصدار ذو نطاق درجة حرارة ممتد.
نعم.مع ساعة داخلية تبلغ 500 ميجاهرتز وسعة منطقية كبيرة، فإنه يتعامل مع معالجة الإشارات عالية السرعة بكفاءة.ومع ذلك، ستحتاج إلى تصميم قيود زمنية مناسبة وتخطيطات على مستوى اللوحة لتحقيق أقصى قدر من الأداء.
عند الاستخدام العالي، يمكن لـ FPGA توليد حرارة كبيرة.يجب عليك توفير تدفق هواء مناسب، أو مبددات حرارة، أو تصميم حراري على مستوى اللوحة للحفاظ على الأداء وتجنب الاختناق أو التلف على المدى الطويل.
