XPT2046 Touch Controller IC: الميزات ، pinout ، والتطبيقات

تعد وحدة التحكم في الشاشة التي تعمل باللمس XPT2046 حلًا متعدد الاستخدامات ومبتكرة في تقنية اللمس الحديثة.إن الجمع بين نظام اللمس المقاوم للأسلحة 4 مع محول 125 بت ، 125 كيلو هرتز إلى الرقم الرقمي (A/D) يحقق دقة استثنائية في اكتشاف مواقع اللمس والضغط في وقت واحد.إلى جانب وظيفة اللمس ، يمكّن مرجع الجهد المدمج إمكانات إضافية مثل استشعار درجة الحرارة ومراقبة الجهد البطارية ، مما يجعله مكونًا متعدد الوظائف للأجهزة المتقدمة.تستكشف هذه المقالة تكوين PIN XPT2046 والمواصفات والميزات والتطبيقات ، وتعرض كيفية تعزيز واجهاتك في الأجهزة التي تتراوح من أدوات LCD المحمولة إلى الهواتف المحمولة.سواء كنت تقوم بتطوير أنظمة صناعية أو الإلكترونيات الاستهلاكية ، فإن XPT2046 يوفر الدقة والاستجابة والموثوقية-كلها جادة للتطبيقات التي تتم تمكينها من اللمس اليوم.

كتالوج

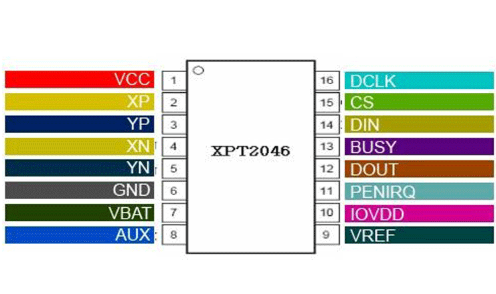

XPT2046 تكوين دبوس

رقم PIN	اسم الدبوس	وصف
1	VCC	مزود الطاقة
2	XP	إدخال الموضع XP
3	YP	مدخلات موضع YP
4	xn	إدخال الموضع XN
5	نعم	مدخلات موضع YN
6	GND	أرضي
7	vbat	إدخال مراقبة البطارية
8	aux	مدخلات مساعدة إلى ADC
9	vref	إدخال مرجع الجهد/الإخراج
10	IOVDD	إمدادات الطاقة الرقمية IO
11	Penirq	مقاطعة المقاطعة
12	Dout	إخراج البيانات التسلسلية
13	مشغول	إخراج مشغول
14	دين	إدخال البيانات التسلسلية
15	CS	رقاقة تحديد الإدخال
16	DCLK	مدخلات الساعة الخارجية

المواصفات والميزات XPT2046

الميزة/المواصفات	تفاصيل
محول A/D.	نوع SAR 12 بت مع دائرة S/H
جهد التشغيل (VCC)	2.2V - 3.6V
استهلاك الطاقة	260 µA
تواتر أخذ العينات	125 كيلو هرتز
الجهد المرجعي على الرقاقة	2.5 فولت
قياس ضغط القلم	مدعوم
مستشعر حراري	على الرقاقة
قياس البطارية	مباشر
واجهة	4 سلك i/f

نماذج بديلة

• MAX11855

• MK712

• SSD231

نظرة عامة على جهاز التحكم XPT2046 Touch

ال XPT2046 يعرض جهاز التحكم اللمس مجموعة من الوظائف: وضع اللمس ، واستشعار الضغط ، وقياس درجة الحرارة ، ومراقبة الجهد.هذه الميزات مبدئية للعديد من التطبيقات التفاعلية وتتفاعل بسلاسة مع التجربة اللمسية التي توفرها أجهزة الشاشة التي تعمل باللمس.في جوهره يكمن محول A/D SAR (سجل التقريب المتتالي) ، المصمم بدقة 12 بت ، يحول المدخلات التناظرية بكفاءة إلى مخرجات رقمية.يلعب هذا التحويل دورًا رائعًا في التقاط شدة وموقع حدث اللمس بدقة ، مما يعزز صحة واجهتك.

يعد دور محول SAR A/D أساسيًا في أداء وحدة التحكم في اللمس.فهو يترجم الإشارات التناظرية إلى شكل رقمي بدقة استثنائية ، وبالتالي تمكين التواصل السلس مع متحكم مرتبط.هذا التحويل لا يعزز دقة الكشف عن اللمس فحسب ، بل يعزز أيضًا التجربة الكلية عن طريق تسريع أوقات الاستجابة.في السيناريوهات العملية ، يصبح كل من وقت الاستجابة والدقة تأثيرات رئيسية في اختيار وحدة تحكم اللمس ، حيث تميل استجابة اللمس الأسرع إلى رفع مستوى الرضا الخاص بك بشكل ملحوظ.

إن ارتباط الاتصال الديناميكي مع متحكم يسهل نقل البيانات الرقمية.يعد هذا الاتصال مفيدًا للتفاعل الفعلي بين وحدة تحكم اللمس والنظام المضيف ، مما يضمن تفسير البيانات بسرعة وأن يتم اتخاذ الإجراءات بسرعة.علاوة على ذلك ، يلعب دبوس حالة المحول دورًا نشطًا ، مما يشير إلى النشاط الحالي للمحول إلى نظام المضيف.يتيح لك ذلك إدارة تدفق البيانات بكفاءة ، وبالتالي تحسين إنتاجية النظام بشكل عام.

مخطط التطبيق

توضح الصورة أدناه نطاق جهد التشغيل القياسي لوحدة التحكم في شاشة اللمس ، والتي تتراوح من 2.7 فولت إلى 5 فولت.

يظهر الشاشة التي تعمل باللمس باستخدام شبكة مقاوم تتكون من 8 مقاومات.

استخدامات XPT2046

تجد الدائرة المتكاملة XPT2046 فائدة واسعة في مختلف الأجهزة ، مما يدعم وظائف متنوعة أساسية في المشهد التقني المعاصر.دعونا نستكشف استخدامه بالتفصيل وننظر في السبل المحتملة لتوسيع تطبيقاتها:

أنظمة نقاط البيع

في البيئة الصاخبة لأنظمة نقاط البيع (POS) ، يسهل XPT2046 تفاعلات سلسة.يمكن أن تعزز ملاحظات اللمس الدقيقة لـ IC عمليات المعاملات ورفع تجاربك.يعد تعزيز حساسية اللمس مقاربة استراتيجية لتسريع أوقات المعاملات في أماكن البيع بالتجزئة ، ومعظمها خلال ساعات التسوق الذروة ، مما يثير الرضا المتزايد.

أدوات LCD المحمولة

عندما يتعلق الأمر بأدوات LCD المحمولة ، فإن حجم XPT2046 المدمج والتكامل العالي يقلل بشكل كبير من أبعاد الجهاز ، مما يثري تجربتك.يمكنك في كثير من الأحيان تسليط الضوء على كيفية تحسين استجابة اللمس والدقة التي يمكن أن تعزز الإنتاجية وسهولة الاستخدام ، وخاصة في البيئات البعيدة أو الصعبة.هذه التحسينات تقدر في الغالب خلال العمليات الخطرة في الموقع.

وحدات النداء

على الرغم من تصميمها تقليديًا ، فإن أجهزة الاستدعاء المجهزة بـ XPT2046 تكسب وظائف تحديث من خلال واجهة اللمس.قام هذا التقدم بإعادة تنشيط أجهزة الاستثمار من خلال إدخال طريقة تفاعل معاصرة ، مما يجعلها في الغالب مفيدة في المواقف التي يلزم وجود اتصال سريع ومباشر.إنه يعكس مزيجًا من الحنين والابتكار ، حيث تلبي الوظيفة البساطة.

تعرض شاشة اللمس

تستفيد شاشات اللمس بشكل كبير من القدرات الدقيقة والاستجابة لـ XPT2046 IC.وتشمل هذه التطبيقات إلكترونيات المستهلكين وألواح اللمس الصناعية ، حيث يتم تقدير التحكم في اللمسات السلس بشكل كبير.تشير ملاحظاتك باستمرار إلى أن تجربة اللمس السلسة والدقيقة تعزز مشاركة الجهاز والكفاءة التشغيلية ، مع الاستفادة من الرغبة الفطرية في التفاعل دون عناء.

الهواتف المحمولة

في الهواتف المحمولة ، يتم تعزيز واجهة اللمس بواسطة XPT2046 ، والتي تساهم في أداء الجهاز العام.تدعم IC نظامًا إيكولوجيًا قويًا لمسة ، مما يساهم في التفاعلات السوائل والاستجابة.تشير رؤى المستهلكين إلى أنه عند اختيار الهواتف الذكية ، يمكنك في كثير من الأحيان إعطاء الأولوية للأجهزة بحساسية ودقة لمسة فائقة.مثل هذه الميزات يتردد صداها بعمق مع الذين يقدرون الكفاءة وقابلية الاستخدام السلس في أدوات التكنولوجيا اليومية.

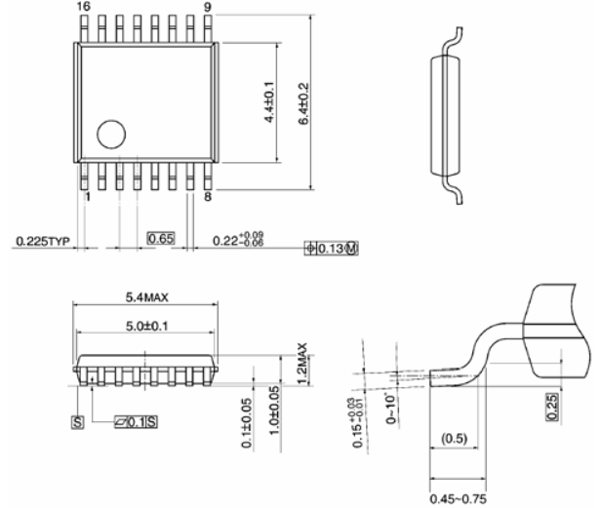

XPT2046 2D التصميم
