تحقيق ذروة أداء مع أقصى نظرية نقل الطاقة

تشرح نظرية نقل الطاقة القصوى كيف تتدفق الطاقة من مصدر ، مثل البطارية أو المولد ، إلى الحمل المتصل.يوضح الحالة الدقيقة التي يتلقى فيها الحمل أكثر الطاقة.تغطي هذه المقالة ما تعنيه النظرية ، وكيف تعمل في كل من دوائر DC و AC ، والدليل وراءها ، وتطبيقات الحياة الواقعية ، ومزاياها وعيوبها.بحلول النهاية ، سترى كيف يساعد هذا المبدأ في أنظمة مثل الألواح الشمسية ، وأجهزة الراديو ، ومكبرات الصوت ، وحتى الشحن اللاسلكي.

كتالوج

ماذا تعني نظرية نقل الطاقة القصوى

نظرية نقل الطاقة القصوى يصف كيفية قيام المصدر بتسليم الطاقة إلى الحمل المتصل والحالة بموجب الحمل يتلقى أكبر قدر من الطاقة.كل عملية المصدر ، مثل البطارية أو المولد ، لديه مقاومة داخلية تقلل كمية الطاقة التي تصل إلى الحمل.تنص النظرية على أن الحمل سوف احصل على الحد الأقصى للطاقة الممكنة عند مقاومتها 𝑅_𝐿 يساوي بالضبط المقاومة الداخلية للمصدر 𝑅_𝑆(أو مقاومة Thevenin 𝑅_𝑇ℎ).

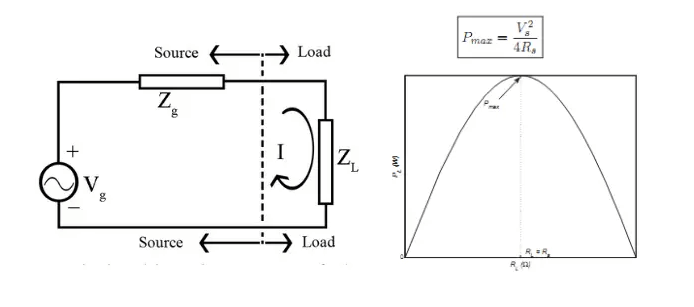

الشكل 1: أقصى نظرية نقل الطاقة

باستخدام نظرية Thevenin ، يمكن تصميم أي نظام لإمدادات الطاقة DC على أنه أ مصدر الجهد 𝑉_𝑇ℎ في سلسلة مع مقاومة 𝑅_𝑇ℎ.هذا يبسط التحليل ويسمح بسهولة حساب نقل الطاقة.حسب أوم القانون ، السلطة التي يتم تسليمها إلى الحمل هي:

$$ص={\mathrm{أنا}}^2{ص}_{ل}$$

حيث 𝐼 هو التيار الدائرة. استبدال الدائرة المكافئة لـ Thevenin ، يتم نقل الطاقة إلى الحمل يصبح:

$${ص}_{ل}={((\frac{{\mathrm{الخامس}}_{رح}}{{ص}_{رح}+{ص}_{ل}})}^2\times {ص}_{ل}$$

تصل هذه المعادلة إلى أقصى قيمة عندما 𝑅𝐿 = 𝑅𝑇ℎ.عند هذه النقطة ، يكون الجهد عبر الحمل نصف المصدر الجهد ، ويتم تسليم الحد الأقصى للطاقة إلى الحمل.

الشكل 2: مثال توضيحي لنقل الطاقة القصوى

عرض رسومي لهذا المبدأ يوضح ذلك يرتفع منحنى الطاقة مع زيادة مقاومة الحمل ، ويصل إلى ذروته عند 𝑅𝐿 = 𝑅𝑇ℎ ، ثم يسقط كلما أصبحت المقاومة أكبر.هذا بوضوح يوضح أن هناك نقطة توازن واحدة فقط حيث يستخلص الحمل الحد الأقصى للطاقة من المصدر.

لذلك ، تحقيق أقصى قدر من نقل الطاقة يتطلب ضبط مقاومة الحمل لتتناسب مع المصدر الداخلي مقاومة.على الرغم من أن هذه الحالة تضمن توصيل الطاقة الأمثل ، إلا أنها لا تفعل ذلك بالضرورة تعظيم الكفاءة ، وهو أمر مهم يجب على مهندسي المفاضلة النظر في التطبيقات العملية.

مثال على أقصى نقل للطاقة

لفهم التطبيق العملي لنظرية نقل الطاقة القصوى ، دعنا نفحص دائرة مكافئة لـ Thevenin.اضبط مقاومة Thevenin في 0.8 أوم.لنقل الطاقة الأمثل ، يجب أن تكون مقاومة الحمل أيضًا 0.8 أوم.في ظل هذه الظروف ، تحقق الدائرة ناتج طاقة تبلغ حوالي 39.2 واط.

الآن ، فكر في ما يحدث عند تغيير مقاومة الحمل.إذا قمت بضبطه على 0.5 أوم أو 1.1 أوم ، يتغير تبديد الطاقة بشكل كبير.في 0.5 أوم ، ترى الدائرة زيادة في التيار ولكن كفاءة أقل بسبب انخفاض الجهد العالي عبر المقاومة الداخلية.في 1.1 أوم ، يتناقص التدفق الحالي ، مما يؤدي إلى انخفاض تبديد الطاقة.يوضح هذا أن إخراج الطاقة يتم تعظيمه فقط عندما تتطابق مقاومة الحمل مع مقاومة المصدر.

النظرية ليست نظرية فقط.إنها ديناميكية في تصميم أنظمة الطاقة الفعالة.على سبيل المثال ، في تصميم جهاز الإرسال الراديوي ، فإن مطابقة مقاومة إخراج جهاز الإرسال مع مقاومة الهوائي يزيد من قوة الإشارة ونطاقها.في أنظمة الطاقة الشمسية ، يجب أن تتطابق المحولات المرتبطة بالشبكة مع مقاومة ناتج العاكس مع مقاومة الشبكة لتحسين نقل الطاقة ، وتعزيز كفاءة وموثوقية المنشآت الشمسية.

فهم المفاضلة: الحد الأقصى للطاقة مقابل الحد الأقصى للكفاءة

تميز نظرية نقل الطاقة القصوى بين تعظيم نقل الطاقة وتحقيق أقصى قدر من الكفاءة ، وخاصة في أنظمة الطاقة AC.في توزيع طاقة التيار المتردد ، يتمثل الهدف في تعزيز الكفاءة ، مما يتطلب مقاومة أقل للمولد مقارنةً بمقاومة الحمل.يختلف هذا النهج عن المبدأ التوجيهي للنظرية ، والذي ينصح بالمقاومة المطابقة لنقل الطاقة الأمثل.

الشكل 3: أنظمة الصوت

في أنظمة الصوت عالية الدقة ، من المهم الحفاظ على مقاومة إخراج منخفضة على مكبرات الصوت بالنسبة لمقاومة حمولة مكبر الصوت أعلى.يقلل هذا الإعداد من فقدان الطاقة ويحافظ على جودة الصوت ، ويظهر انحرافًا عن توصية النظرية للحصول على أقصى قدر من نقل الطاقة.

الشكل 4: مكبرات الصوت RF

بالنسبة لمكبرات الصوت RF ، حيث تكون الضوضاء المنخفضة محفوفة بالمخاطر ، غالبًا ما يستخدم المهندسون عدم تطابق المقاومة.هذه الاستراتيجية تقلل من تدخل الضوضاء ، على عكس اقتراحات النظرية.تركز نظرية نقل الطاقة القصوى على زيادة إخراج الطاقة إلى الحد الأقصى ولكن لا تنظر في الكفاءة أو الضوضاء ، والتي هناك حاجة إليها في هذه السيناريوهات.

كشف النقاب عن الصيغة لتحقيق أقصى قدر من نقل الطاقة

يعد أساس نظرية نقل الطاقة القصوى تعبيرًا رياضيًا بسيطًا يربط طاقة الإخراج عبر الحمل (ص_ل） لخصائص مصدر DC ومقاومة الحمل (ص_ل） الصيغة هي:

$${ص}_{ل}={((\frac{{\mathrm{الخامس}}_{رح}}{{ص}_{رح}+{ص}_{ل}})}^2\times {ص}_{ل}$$

هنا، الخامس_ذ هل الجهد المكافئ لـ Thevenin ، وص_ذ هي المقاومة المكافئة ل thevenin للمصدر.هذه الصيغة مطلوبة لتحديد الشروط المثلى لنقل الطاقة.

للعثور على شروط نقل الطاقة القصوى ، نستخدم حساب التفاضل والتكامل.من خلال تحديد مشتق معادلة الطاقة $\frac{د{ص}_{ل}}{د{ص}_{ل}}$إلى الصفر ، نرى أن أقصى نقل للطاقة يحدث عند مقاومة الحمل ص_ل يساوي مقاومة Thevenin ص_ذ .هذا يضمن أن الجهد عبر الحمل هو نصف جهد المصدر ، مما يؤدي إلى توصيل الطاقة الأكثر كفاءة في تكوين الدائرة المحددة.

إثبات وتحليل مفصل لنظرية نقل الطاقة القصوى

يعتبر دليل أقصى نظرية نقل الطاقة أحد التطبيقات النهائية لحساب التفاضل والتكامل في الهندسة الكهربائية.تبدأ العملية بتحويل أي دائرة إلى ما يعادلها.هذا يبسط الدائرة على مصدر جهد واحد (الخامس_ذ) ومقاومة سلسلة (ص_ذ).

تنص النظرية على أن الطاقة تبدد عبر مقاوم الحمل (ص_ل） يتم تعظيمها في ظل ظروف محددة.نبدأ بإنشاء صيغة تبديد الطاقة:

لتحديد حالة الحد الأقصى للطاقة ، نأخذ مشتق من ص_لبخصوصص_ل وتعيينه على الصفر:

من خلال حل هذه المعادلة من خلال التمايز والتبسيط الجبري ، نجد ذلكص_ل=ص_ذ هي نقطة نقل الطاقة القصوى.هذا يعني أن مقاومة الحمل التي تزيد من نقل الطاقة تساوي مقاومة Thevenin للمصدر.مزيد من التحقق ، مثل اختبارات المشتق الثانية أو تخطيط الوظيفة ، يؤكد ذلك فيص_ل=ص_ذ تصل تبديد السلطة إلى ذروته.

لتوضيح هذا الاستنتاج بشكل أفضل ، يمكننا تطبيق نظرية نقل الطاقة القصوى في كليهما دوائر العاصمة و دوائر AC.

دوائر العاصمة

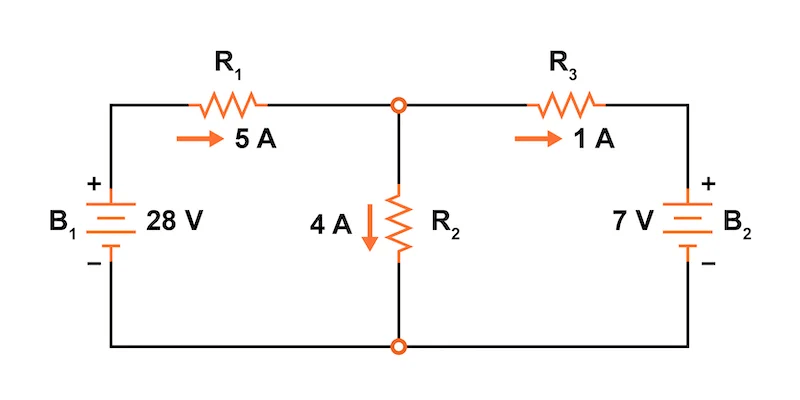

الشكل 5. أقصى نقل للطاقة في دوائر العاصمة

في دوائر العاصمة ، يكون المصدر عادة يمثله مصدر جهد ثابت مع مقاومة داخلية.عندما تحميل مقاومة 𝑅_𝐿 يطابق مقاومة المصدر 𝑅_𝑇ℎ، يحصل الحمل على أقصى قدر من الطاقة ، في حين أن الكفاءة الكلية حوالي 50 ٪.

دوائر AC

الشكل 6. أقصى نقل للطاقة في دوائر التيار المتردد

في دوائر التيار المتردد ، تصبح مطابقة المعاوقة ضرورية.شرط نقل الطاقة القصوى هو:

أين ${{ض}^{*}}_{رح}$ هو الاقتران المعقد من المعاوقة المكافئة thevenin.هذا يعني أن الجزء الحقيقي من مقاومة الحمل يساوي الجزء الحقيقي من مقاومة المصدر ، والجزء الوهمي هو عكس العلامة.من خلال المطابقة المتقاربة ، تحقق الدائرة أقصى قدر من نقل الطاقة ، وتقليل الطاقة التفاعلية ، وتضمن استقرار النظام وكفاءته.

تقييم الكفاءة في سيناريوهات نقل الطاقة القصوى

في ظروف نقل الطاقة القصوى ، تلعب الكفاءة دورًا مهمًا.لاحظت المناقشة الأصلية تلك الكفاءة محدود ، ولكن لم يتضمن شرحًا رياضيًا.لجعل التحليل الكامل ، يمكننا استخلاص الكفاءة بناءً على ما يعادل ثيينين الدائرة.

الكفاءة 𝜂 هي تم تعريفها على أنها نسبة الطاقة التي يتم تسليمها إلى الحمل (𝑃_𝐿) إلى إجمالي الطاقة الناتجة عن المصدر:

$$\eta =\frac{{ص}_{ل}}{{ص}_{ل}+{ص}_{رح}}$$

عندما تساوي مقاومة الحمل مقاومة thévenin للمصدر (𝑅_𝐿 = 𝑅_𝑇ℎ) ، تصبح الكفاءة:

$$\eta =\frac{{ص}_{رح}}{{ص}_{رح}+{ص}_{رح}}=\frac{1}{2}=50٪$$

هذا يدل بوضوح على ذلك عند نقطة أقصى نقل للطاقة ، يتم تسليم نصف إجمالي الطاقة المتاحة فقط الحمل ، بينما يتم تبديد النصف الآخر داخل مقاومة المصدر.

مزايا وعيوب

المزايا	عيوب والقيود
يضمن الحد الأقصى المتاح يتم توصيل الطاقة إلى الحمل عندما يتطابق الحمل مع مقاومة المصدر	تقتصر الكفاءة على 50 في المائة في نقطة نقل الطاقة القصوى
يبسط تصميم الدائرة ، وخاصة في أنظمة التواصل وإشارات نقل الإشارات حيث يوجد أقصى قدر من توصيل الطاقة مطلوب	النظرية تنطبق فقط على الخطية و الشبكات الثنائيةإنه غير صالح للأنظمة غير الخطية أو أحادية الجانب
يجعل من الممكن التقييم الأداء في نقاط التشغيل المختلفة ، مما يساعد في الفهم سلوك الدائرة	يتطلب معرفة دقيقة ومستقرة من كل من قيم المصدر والتحميل ، والتي قد تتغير في التشغيل الحقيقي
يحسن سلامة الإشارة في الحساسية الأنظمة ، مثل دوائر RF ودوائر الصوت ، عن طريق منع التأملات و تعظيم توصيل الإشارة	غير مناسب للأنظمة التي تركز عليها الكفاءة أو توصيل الطاقة على نطاق واسع ، بسبب فقدان الطاقة الكبير في المقاومة الداخلية

تطبيقات نظرية نقل الطاقة القصوى

تلعب نظرية نقل الطاقة القصوى دورًا خطيرًا في تعزيز الكفاءة والأداء عبر التقنيات المختلفة ، وخاصة في الأجهزة الإلكترونية وأنظمة الألواح الشمسية وأنظمة الصوت حيث تكون هناك حاجة إلى مطابقة المقاومة المثلى.

مطابقة مقاومة الهوائي في الاتصالات اللاسلكية

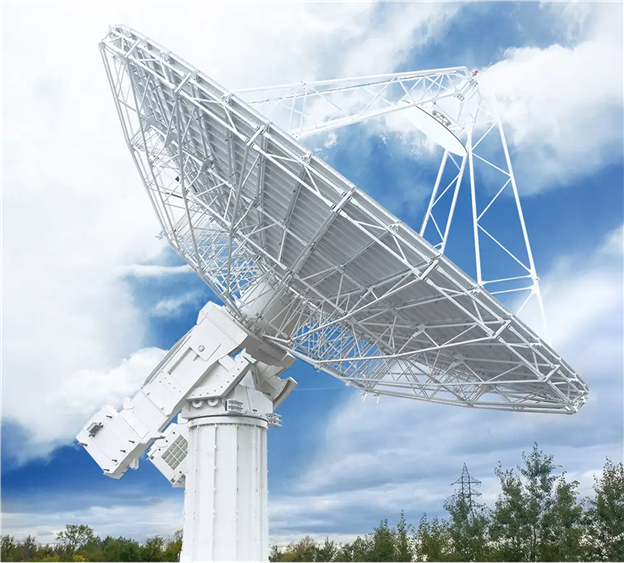

الشكل 7. مطابقة مقاومة الهوائي

في أنظمة الاتصالات الراديوية ، الحد الأقصى يحدث نقل الطاقة عندما تتم مطابقة مقاومة إخراج المرسل مع مقاومة الهوائي.هذا يمنع الانعكاسات التي ترسل جزءًا من الإشارة العودة إلى المرسل.المطابقة السليمة يضمن أن الهوائي يشع الإشارة الكاملة ، وتحسين قوة النقل وتقليل خطر الإصابة أضرار للمرسل.

تحسين الطاقة في الأجهزة الإلكترونية

الشكل 8: الأجهزة الإلكترونية

في الأجهزة الإلكترونية ، تضمن Theorem أن مضخمات الطاقة توفر أقصى قدر من الطاقة إلى الحمل.على سبيل المثال ، في أنظمة الاتصالات اللاسلكية ، يتطابق المهندسون بعناية مع مقاومة المرسل مع الهوائي لتقليل فقدان الطاقة وزيادة كفاءة الإشارة إلى الحد الأقصى.أثناء العمليات العملية ، يستخدم المهندسون تحليلات الشبكة لقياس وضبط الممانعة ، ومكونات ضبطها مثل المحاثات والمكثفات لتحقيق المباراة المطلوبة.تؤثر هذه التعديلات بشكل كبير على الأداء العام ، مما يبرز أهمية النظرية في التطبيقات الواقعية.

أقصى تتبع نقاط الطاقة في أنظمة الألواح الشمسية

الشكل 9: أنظمة الألواح الشمسية

في أنظمة الألواح الشمسية ، تعمل نظرية نقل الطاقة القصوى على تحسين تحويل الطاقة.يعتمد إخراج الطاقة للوحة الشمسية على مقاومة الحمل التي يقدمها وحدة تحكم العاكس أو الشحن.يستخدم المهندسون خوارزميات تتبع نقاط الطاقة القصوى (MPPT) لضبط مقاومة الحمل ديناميكيًا لمطابقة المعاوقة الداخلية للوحة ، مما يضمن أقصى قدر من استخراج الطاقة في ظل ظروف أشعة الشمس المختلفة.يتضمن ذلك المراقبة المستمرة والتعديلات في الوقت الفعلي ، والتي تتطلب خوارزميات برامج متطورة وتحليل البيانات.من خلال حساب الاختلافات الدقيقة في ضوء الشمس ودرجة الحرارة ، فإن هذه العملية معقدة ومفتاح لزيادة الكفاءة.

مطابقة المعاوقة في أنظمة الصوت للصوت عالي الجودة

الشكل 10: أنظمة الصوت

في أنظمة الصوت ، تعد مطابقة المقاومة المناسبة ديناميكية للإخراج الصوتي عالي الجودة.يستخدم مهندسو الصوت النظرية لتتناسب مع مقاومة مكبرات الصوت مع مكبرات الصوت ، مما يضمن أقصى قدر من نقل الطاقة وتقليل التشويه للصوت الواضح.أثناء الإعداد ، يستخدم المهندسون أدوات مثل جسور المعاوقة ومحلل الصوت لضبط النظام.غالبًا ما تتضمن هذه المطابقة الدقيقة ضبط شبكات كروس واختيار كابلات السماعات المناسبة ، مما يدل على أهمية التفاصيل في تحقيق جودة صوت فائقة.

نقل الطاقة اللاسلكية الفعال في وسادات الشحن

الشكل 11. نقل الطاقة في وسادات الشحن

في الشحن اللاسلكي والأنظمة المماثلة ، تعتمد الكفاءة على العلاقة بين الإرسال والاستقبال لفائف.إن مطابقة المقاومة بين الجانبين يحسن نقل الطاقة ، السماح لأجهزة مثل شحن منصات لتقديم طاقة مستقرة عبر صغيرة مسافات.بدون مطابقة ، تحدث خسائر كبيرة ، مما يقلل من سرعة الشحن والأداء العام.

حل مشاكل الشبكة باستخدام أقصى نظرية نقل الطاقة

يمكن تطبيق أقصى نظرية نقل الطاقة في تحليل الشبكة لتحسين توصيل الطاقة.العملية واضحة:
2. حساب مقاومة Thevenin (RTH) عن طريق استبدال المصادر وتبسيط الدائرة.
3. تطابق مقاومة الحمل (ROLL ≈ RTH) لتحقيق أقصى قدر من نقل الطاقة.
4. تحقق من الأداء مع القياسات الأساسية للجهد والتيار والطاقة.

الشكل 12: اعتبارات خط النقل

خاتمة

تظهر نظرية نقل الطاقة القصوى أنت نقطة التوازن حيث يمكن للحمل أن يرسم أكبر قدر من الطاقة من مصدر.هو - هي يعمل لكل من أنظمة DC و AC ولديه ظروف واضحة لكل منهما.في العاصمة ، و الحمل يطابق مقاومة المصدر.في AC ، يجب أن تكون مقاومة الحمل هي تقارن معقد من المعاوقة المصدر.في حين أن هذا يضمن الحصول على الحمل معظم القوة ، يتم توج الكفاءة بنسبة 50 في المئة.يتم استخدام النظرية على نطاق واسع في الهوائيات والأنظمة الشمسية وأجهزة الصوت والشحن اللاسلكي لتحسين الأداء وتقليل الخسائر.يظل دليلًا عمليًا في كل من البسيط والمتقدم دوائر.
