BC548 الترانزستور: العمل ، الفوائد ، واستخدامات الدائرة

الترانزستور BC548 هو مكون شائع الاستخدام في الدوائر الإلكترونية للتبديل وتضخيم الإشارات.إنه متعدد الاستخدامات وموثوق به ومناسب للتطبيقات منخفضة الطاقة.تستكشف هذه المقالة ميزاتها ومبادئ العمل وتكوين دبوس والاستخدامات المختلفة ، مما يوفر فهمًا واضحًا لوظائفه.

كتالوج

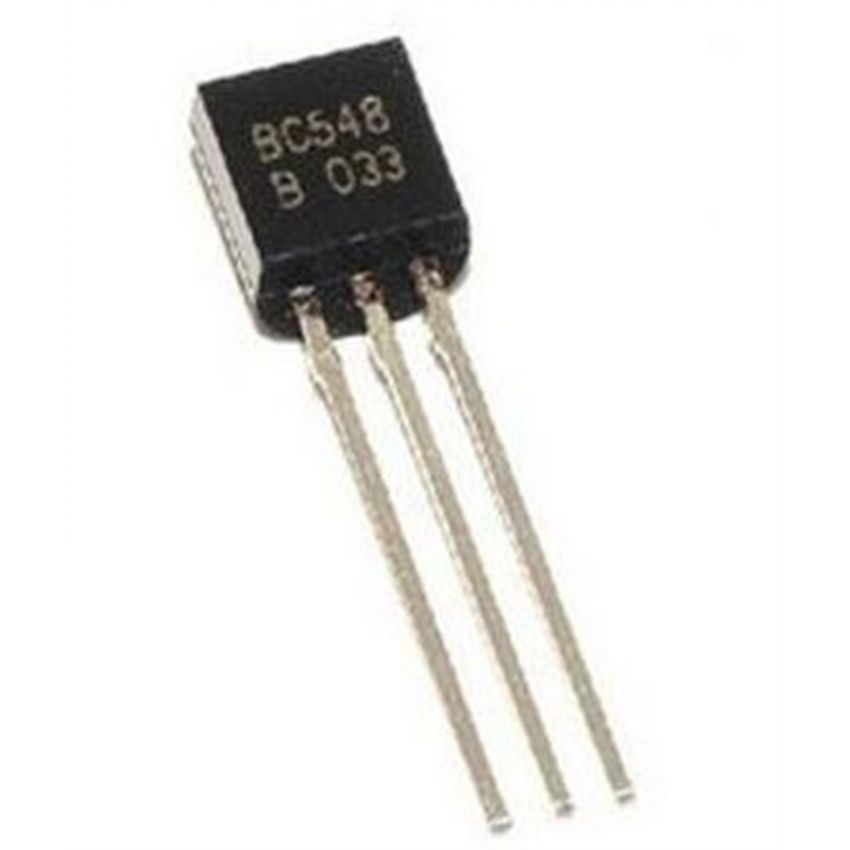

نظرة عامة على الترانزستور BC548 NPN

ال BC548 هو ترانزستور تقاطع ثنائي القطب NPN يستخدم على نطاق واسع مصمم لمهام مثل التبديل وتضخيم الإشارات في الدوائر الإلكترونية.يمكنه التعامل مع حمولة تصل إلى 500mA عند استخدامها كمفتاح ، مما يجعله متعدد الاستخدامات لمختلف التطبيقات منخفضة الطاقة.يأتي هذا الترانزستور في ثلاثة متغيرات: BC548Aو BC548B، و BC548C.يكمن الفرق الرئيسي بين هذه النماذج في قيم كسب التيار التيار التيار.

يتراوح المكسب لـ BC548A بين 110 و 220 ، في حين أن BC548B لديه نطاق ربح يتراوح بين 200 إلى 450 ، ويوفر BC548C أعلى نطاق يتراوح بين 420 إلى 800.يعد اختيار البديل الصحيح بناءً على احتياجات دائرتك أمرًا بالغ الأهمية.سواء كنت تعمل على مهام التضخيم أو التبديل ، يوفر BC548 حلاً موثوقًا وفعالًا.

أداء مفصل للترانزستور BC548

يعمل الترانزستور BC548 باستخدام تيار صغير في محطة القاعدة الخاصة به للتحكم في تدفق تيار أكبر بين جامعه ومحطات الباعث.للعمل بشكل صحيح ، يجب أن يقتصر التيار المقدم للقاعدة على ما لا يزيد عن 5MA.عندما يتم توصيل الدبوس الأساسي بالأرض ، تظل العلاقة بين المجمع والإعانة مفتوحة ، مما يمنع أي تيار من التدفق.

عندما يتم تطبيق إشارة على المحطة الأساسية ، فإنها تغلق هذا الاتصال ، مما يسمح للتيار بالتدفق بين التجميع والاعتزاز.يشار إلى هذه الحالة باسم منطقة التشبع ، حيث يكون الترانزستور بالكامل "على" ، ويمكنه التعامل مع ما يصل إلى 500 مللي أمبير من التيار.من ناحية أخرى ، عندما تتم إزالة الإشارة إلى القاعدة ، يدخل الترانزستور منطقة القطع ، ويقوم بتبديل "إيقاف" بالكامل ويوقف التدفق الحالي.

إذا قمت بزيادة الجهد قليلاً في المحطة الأساسية ، فقد يتسبب ذلك في تغيير كبير في التيار يتدفق عبر المجمع والاعاجم.محطة باعث مخدر بشكل كبير مقارنة بالمحطات الأخرى ، مما يجعل الجهد الجامعي أعلى من الجهد الأساسي.يسمح هذا السلوك لـ BC548 بتضخيم الإشارات بشكل فعال ، مما يجعلها خيارًا موثوقًا للعديد من مهام التبديل والتضخيم.

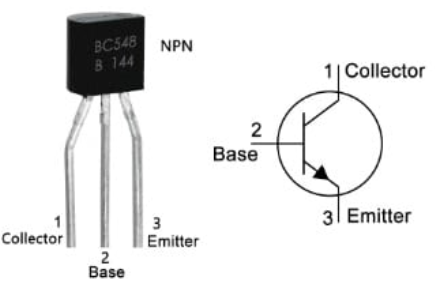

BC548 تصميم دبوس الترانزستور والتكوين

يحتوي الترانزستور BC548 على ثلاثة أطراف ، يلعب كل منها دورًا متميزًا في تشغيله.تختلف هذه المحطات من حيث مستويات المنشطات والمهام المحددة داخل الدائرة.يساعدك فهم تكوين الدبوس على توصيل الترانزستور بشكل صحيح في دائرتك.

• PIN-1 (جامع): هذا هو المكان الذي يدخل فيه التيار الترانزستور.يعمل كمحطة إدخال للتدفق الحالي الرئيسي في الدائرة.

• PIN-2 (قاعدة): المحطة الأساسية هي نقطة التحكم في الترانزستور.تيار صغير مطبق هنا ينظم التيار الأكبر الذي يتدفق بين جامع وإعانة.

• PIN-3 (باعث): هذا هو المحطة التي من خلالها يخرج التيار من الترانزستور بعد الانتهاء من مساره عبر الدائرة.

الميزات الرئيسية والمواصفات الفنية للترانزستور BC548

تم تفصيل ميزات ومواصفات الترانزستور BC548 أدناه لتوفير نظرة ثاقبة على وظائفها وتصميمها.

المعلمة	قيمة
نوع الترانزستور	ثنائي القطب ، NPN
عدد المسامير	3
نوع الحزمة	إلى 92
الحد الأقصى لتيار جامع (IC)	500MA
الجهد الأقصى للتجميع (VCE)	30V
الحد الأقصى للجهد التجميع (VCB)	30V
أقصى جهد قاعدة باعث (VEB)	5V
تردد الانتقال (FT)	150 ميغاهيرتز
أقصى تبديد جامع	625 ميجاوات
ربح تيار العاصمة (HFE)	110 إلى 800
نطاق درجة حرارة التشغيل والتخزين	-55 درجة مئوية إلى +150 درجة مئوية
جبل نوع	من خلال الثقب
مستوى حساسية الرطوبة (MSL)	1 (غير محدود)
أقصى قوة	500 ميجاوات

ما يعادل BC548 الترانزستور

• BC547

• BC549

• BC550

• 2N2222

• 2N3904

• 2N3906

الترانزستورات التكميلية PNP:

• BC557

• BC558

• BC556

إرشادات للاستخدام الآمن للترانزستور BC548 في الدوائر

لضمان عمل الترانزستور BC548 بشكل جيد ويستمر لفترة طويلة ، من المهم اتباع بعض تدابير السلامة.دائما التمسك بالمواصفات الموصى بها ، لأن تجاوزها يمكن أن يسبب الضرر.على سبيل المثال ، تجنب توصيل أي حمل يتطلب أكثر من 30 فولت أو 500 مللي أمبير ، لأن هذا يتجاوز قدرة الترانزستور.

انتبه عن كثب لاتصالات الدبوس.يجب توصيل دبابيس الترانزستور بشكل صحيح ؛يمكن أن يؤدي عكسها أو تفريخها إلى عطل أو أضرار دائمة.من الأهمية بمكان باستخدام مقاوم مناسب في محطة الأساس.هذا يساعد على التحكم في التدفق الحالي إلى القاعدة ، والتي يجب ألا تتجاوز 5MA.

أخيرًا ، تأكد من أن درجة حرارة التشغيل تبقى ضمن نطاق -55 درجة مئوية إلى +150 درجة مئوية.يمكن للحرارة المفرطة أو البرد أن تقلل من أداء الترانزستور أو يؤدي إلى الفشل.يمكن أن يساعدك اتباع هذه الخطوات البسيطة في الحصول على أقصى استفادة من الترانزستور BC548 في مشاريعك.

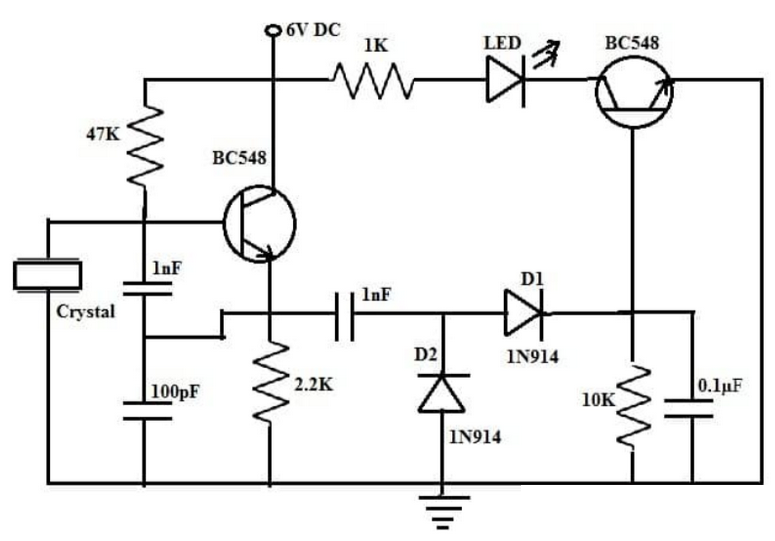

دائرة اختبار الكريستال باستخدام الترانزستور BC548

تعد دائرة اختبار Crystal ، التي تم تصميمها باستخدام ترانزستور BC548 ، وسيلة بسيطة وفعالة للتحقق مما إذا كان المكون البلوري يعمل بشكل صحيح.تعد البلورات جزءًا رئيسيًا من العديد من المشاريع الإلكترونية ، لأنها تساعد في توليد ترددات محددة.تشكل هذه الدائرة مذبذبًا ، وإذا كانت البلورة وظيفية ، فستومض LED في الدائرة للإشارة إلى أنه يعمل بشكل صحيح.

لإنشاء هذه الدائرة ، ستحتاج إلى عدد قليل من المكونات الأساسية: مصدر طاقة 6V DC ، واثنين من الترانزستورات BC548 ، واثنين من الثنائيات 1N914 ، ومقاومات ، ومقاومات 2.2KΩ ، 47KΩ ، 1KΩ ، و 10KΩ.بالإضافة إلى ذلك ، هناك حاجة إلى المكثفات من القيم 0.1µF و 1NF و 100pf.بمجرد تجميع الدائرة بعد الرسم البياني ، سيسمح لك الإعداد باختبار البلورات بسهولة.

عند توصيل البلورة ، تقوم الدائرة بتوليد التذبذبات ، والتي تؤدي إلى أول ترانزستور BC548.ثم يتم تصحيح الإشارة بواسطة الثنائيات ويتم ترشيحها بواسطة المكثفات قبل الوصول إلى الترانزستور الثاني BC548 ، والذي ينشط LED.يشير LED المتوهج إلى بلورة عمل ، بينما لا يوجد ضوء يشير إلى أن البلورة خاطئة.يمكن لهذا الاختبار البسيط توفير الوقت والتأكد من أن البلورات المستخدمة في مشاريعك تعمل كما ينبغي.

مبادئ التشغيل لدائرة اختبار الكريستال مع BC548

تستخدم هذه الدائرة ترانزستورات BC548 التي تعمل معًا لاختبار وظائف البلورة.مدعومًا بتوريد 6V ، تم تصميم الدائرة للتحكم في تدفق التيار بأمان عن طريق وضع المقاومات قبل كل مكون.يتم توصيل البلورة تحت الاختبار مباشرة إلى محطة الأساس للترانزستور الأول (T1).

عندما يولد البلورة التذبذبات ، فإنه يطلق T1 ، مما ينتج عنه إخراج يمر عبر 1N914 الثنائيات.تقوم هذه الثنائيات بتصحيح الإشارة ، والتي يتم ترشيحها بعد ذلك بواسطة المكثفات قبل أن تصل إلى قاعدة الترانزستور الثاني (T2).يضخم T2 الإشارة ويضيء LED إذا كانت البلورة تعمل بشكل صحيح.

إذا لم يتوهج LED ، فإن البلورة إما خاطئة أو تالفة.يعد هذا الإعداد مفيدًا للغاية للتحقق بسرعة من تشغيل البلورات ، خاصة في مشاريع التردد العالي حيث هناك حاجة إلى مذبذبات الدقة.إن بساطة وموثوقية هذه الدائرة تجعلها أداة قيمة لضمان عمل بلوراتك كما هو متوقع.

مزايا الفوائد ومزايا الأداء من الترانزستور BC548

تكنولوجيا العملية المتقدمة

تم تصميم هذا الترانزستور باستخدام تقنية العملية المتقدمة ، مما يضمن عمله بكفاءة وموثوقة في مجموعة واسعة من الدوائر.التكنولوجيا المستخدمة تجعلها مناسبة لكل من مهام التبديل والتضخيم ، مما يمنحها ميزة في الأداء.

جهد خطأ منخفض

تم تصميم الترانزستور BC548 لإنتاج جهد خطأ منخفض للغاية.هذا يعني أنه يعمل بدقة عالية ، والحفاظ على الاستقرار في دائرتك.هذه الميزة تجعلها خيارًا يمكن الاعتماد عليه للدوائر التي تتطلب دقة.

سرعة التبديل العالية

إن قدرتها على التبديل بين الحالات وإيقافها بسرعة تجعل BC548 مثالية للتطبيقات سريعة التبديل.سواء كنت تعمل على دائرة رقمية أو إعداد تعتمد على التردد ، فإن الاستجابة السريعة تضمن الأداء السلس.

تشغيل الجهد الكامل

يدعم الترانزستور عملية الجهد الكامل ، مما يضيف المرونة لاستخدامه.يمكنه التعامل مع الحد الأقصى للجهد الجامع إلى البؤر بشكل فعال ، مما يضمن تشغيل آمن ومتسق ضمن حدوده المقدرة.

تيار مرتفع والتعامل مع الطاقة

مع الحد الأقصى للتصنيف الحالي البالغ 500 مللي أمبير ، فإن BC548 قادر على قيادة العديد من المكونات في وقت واحد.إن قدرتها على التعامل مع الطاقة تجعلها مناسبة لمجموعة متنوعة من التطبيقات ، من LEDS إلى المرحلات.

ربح تيار DC ممتاز

يتميز BC548 باكتساب تيار مرتفع ، يتراوح من 110 إلى 800 ، اعتمادًا على البديل.هذا يجعلها فعالة للغاية لتضخيم الإشارات ، وخاصة في دوائر معالجة الصوت والإشارات منخفضة الطاقة.

مستويات ضوضاء منخفضة

بالمقارنة مع الترانزستورات المماثلة مثل BC549 و BC550 ، ينتج BC548 ضوضاء أقل.هذا يجعله خيارًا رائعًا للدوائر التي يكون فيها الحد من الضوضاء أولوية ، كما هو الحال في مضخمات الصوت أو تضخيم الإشارة الحساسة.

توافق مكون متعدد الاستخدامات

بفضل قدرتها على التعامل مع ما يصل إلى 500mA ، يمكن لـ BC548 قيادة مجموعة متنوعة من المكونات.غالبًا ما يتم استخدامه مع الدوائر المتكاملة ، والترانزستورات الأخرى ، ومصابيح LED ، والمرحلات ، مما يجعلها خيارًا متعدد الاستخدامات للعديد من التطبيقات الإلكترونية.

تطبيقات الترانزستور BC548

تضخيم إشارات ضعيفة

يستخدم الترانزستور BC548 عادة في أزواج دارلينجتون لتضخيم الإشارات الضعيفة.من خلال إقرانه مع ترانزستور آخر ، فإنه يعزز بشكل كبير من قوة الإشارة ، مما يجعله مثاليًا للتطبيقات التي تتطلب تضخيمًا عالٍ.

دوائر المستشعر

هذا الترانزستور هو مكون رئيسي في دوائر المستشعر ، مما يساعد على معالجة وتضخيم الإشارات من أجهزة الاستشعار لمزيد من الاستخدام في الأنظمة الإلكترونية.

دفع الأحمال منخفضة الطاقة

مع قدرتها على التعامل مع الأحمال حتى 500 مللي أمبير ، يعد BC548 مثاليًا لقيادة الأحمال الصغيرة مثل LEDs والمرحلات والأجهزة المنخفضة الطاقة المماثلة.

تضخيم الصوت ووحدات السائق

غالبًا ما يتم استخدام BC548 في دوائر الصوت لتضخيم الصوت.كما أنه يعمل في مختلف وحدات السائق ، بما في ذلك برامج تشغيل LED ، وسائقي الترحيل ، ووحدات التبديل.

وحدات مكبر للصوت

يستخدم على نطاق واسع في أنواع مختلفة من وحدات مكبر الصوت مثل مضخمات الإشارة ، ومكبرات الصوت للدفع ، ومكبرات الصوت الصوتية.مكسبها العالي والضوضاء المنخفضة يجعلها خيارًا ممتازًا لهذه التطبيقات.

دوائر الغرض العام

ستجد BC548 في العديد من الدوائر للأغراض العامة ، مثل preamps الصوتية ، مفاتيح اللمس ، دوائر فلاش LED ، دوائر RF ، أجهزة استشعار الحرارة ، وأنظمة PWM (تعديل عرض النبض).

أجهزة التبديل السريع والإنذار

بفضل سرعة التبديل السريع ، يتم استخدام BC548 في أجهزة التبديل السريع ودوائر الإنذار.تستفيد هذه التطبيقات من قدرتها على تشغيل وإيقاف التشغيل بسرعة دون تأخير.

بديل للأغراض العامة

يمكن لـ BC548 أن تحل محل العديد من الترانزستورات ذات الأغراض العامة الأخرى ، مثل BC547 و 2N3904 ، في مختلف المشاريع الإلكترونية ، مما يجعلها بديلاً متعدد الاستخدامات للمكونات المماثلة.

معالجة حمولة واسعة النطاق

بفضل تصنيف Collector Current 500ma ، يمكن لـ BC548 أن يقود مجموعة واسعة من الأحمال ، مما يجعلها مناسبة للدوائر التي تتطلب تشغيل مكونات متعددة في وقت واحد.

تطبيقات ما قبل التضخيم

يجعل تبديد جامعه الممتاز وربح تيار العاصمة العالي من BC548 مثاليًا للاستخدام في كل من مراحل التضخيم والتخفيض المسبق للدوائر.هذا يضمن معالجة الإشارات الواضحة والأداء الفعال.
