القوة الدافعة الكهربائية (EMF): التعريف والصيغة والأنواع وكيف تعمل

في هذه المقالة، ستتعرف على ماهية القوة الدافعة الكهربائية (EMF) وكيف توفر الطاقة التي تحرك التيار عبر الدائرة.سترى كيف تعمل المجالات الكهرومغناطيسية داخل مصادر مثل البطاريات والمولدات والخلايا الشمسية، وكيف تؤثر المقاومة الداخلية على الجهد الذي تحصل عليه.ستستكشف أيضًا الأنواع المختلفة للمجالات الكهرومغناطيسية والصيغ المستخدمة لوصفها.في النهاية، ستفهم كيف يتم قياس المجال الكهرومغناطيسي (EMF) وكيف يختلف عن فرق الجهد.

كتالوج

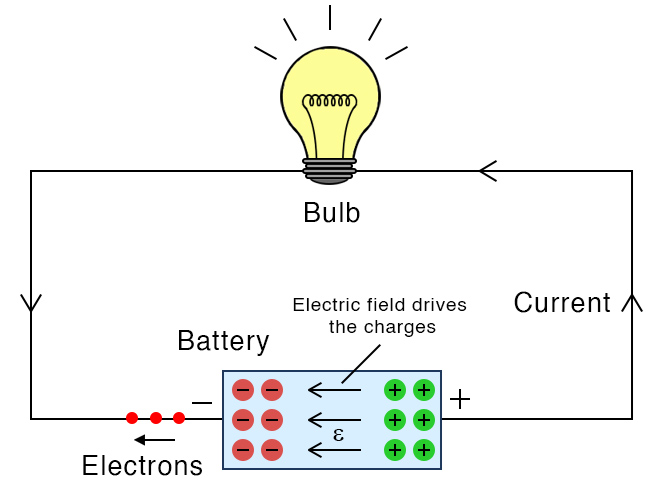

الشكل 1. القوة الدافعة الكهربائية (EMF) في الدائرة

ما هي القوة الدافعة الكهربائية؟

القوة الدافعة الكهربائية (EMF) هي الجهد الناتج عن مصدر يدفع التيار الكهربائي عبر الدائرة.وعلى الرغم من اسمها، فهي ليست "قوة" فعلية، بل هي الطاقة التي يتم توفيرها لكل وحدة شحن بواسطة أجهزة مثل البطاريات، والمولدات، والخلايا الشمسية، وغيرها من أنظمة تحويل الطاقة.يحدد EMF مقدار الطاقة الكهربائية التي يستطيع المصدر توفيرها للحمل.يوضح الشكل أعلاه كيف تدفع القوة الدافعة الكهربائية (EMF) الشحنات داخل مصدر الطاقة وتبدأ تدفق التيار عبر الدائرة.

كيف تعمل القوة الدافعة الكهربائية؟

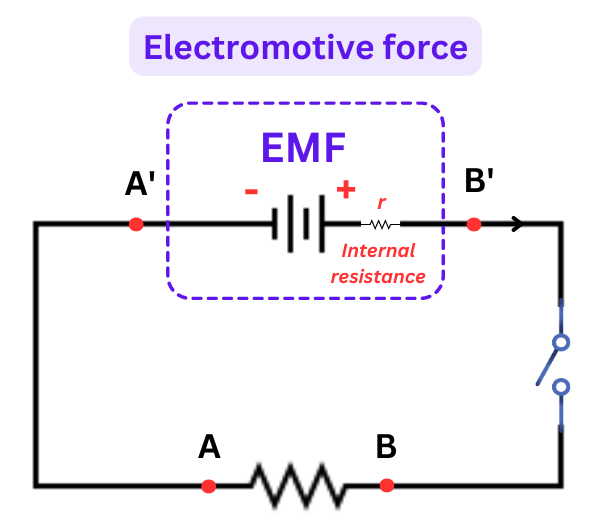

الشكل 2. مبدأ عمل EMF

يوضح الشكل أعلاه كيف تخلق القوة الدافعة الكهربية (EMF) فرقًا محتملاً داخل مصدر الطاقة وتحافظ عليه.تعمل المجالات الكهرومغناطيسية عن طريق تحويل شكل آخر من أشكال الطاقة إلى طاقة كهربائية، وفصل الشحنات داخل المصدر وإعداد الجهد الكهربي عند أطرافه.

في البطارية، تعمل التفاعلات الكهروكيميائية على تحريك الشحنات، بينما في المولد، تعمل المجالات المغناطيسية المتغيرة على دفع الشحنات من خلال الحث الكهرومغناطيسي.وفي جميع الأحوال يقوم المجال الكهربائي (EMF) بعمل دفع الشحنات ضد المجال الكهربائي الداخلي.

عندما تكون الدائرة مغلقة، فإن فرق الجهد هذا يسمح للتيار بالتدفق.عند فتحه، يظل المجال الكهرومغناطيسي موجودًا ولكن لا يمكنه إنتاج تيار.يوضح الرسم البياني أيضًا المقاومة الداخلية للمصدر (r)، والتي تقلل الجهد الطرفي عند تدفق التيار.

صيغة القوة الدافعة الكهربائية

المعادلة القياسية للبطارية هي:

أو ما يعادله،

أين:

• ε = القوة الدافعة الكهربائية

• V = الجهد الطرفي

• أنا = الحالي

• R = المقاومة الخارجية/الحمل

• r = المقاومة الداخلية للمصدر

يعبر كلا النموذجين عن نفس العلاقة بين EMF والجهد الطرفي والمقاومة الداخلية.

أنواع القوة الدافعة الكهربائية

تنتج التقنيات المختلفة المجالات الكهرومغناطيسية من خلال آليات مختلفة:

المجالات الكهرومغناطيسية الكيميائية

يتم إنتاج المجالات الكهرومغناطيسية الكيميائية عندما تفصل التفاعلات الكهروكيميائية داخل البطاريات والخلايا الشحنات، مما يخلق فرقًا محتملاً.ويعتبر أحد أنواع المجالات الكهرومغناطيسية لأن الطاقة الكيميائية تتحول مباشرة إلى طاقة كهربائية تدفع التيار.على عكس المجالات الكهرومغناطيسية أو المجالات الكهرومغناطيسية الشمسية، فإن المجالات الكهرومغناطيسية الكيميائية لا تعتمد على الحركة أو الضوء، بل تعتمد فقط على العمليات الكيميائية.

المجالات الكهرومغناطيسية

تنشأ المجالات الكهرومغناطيسية عندما يواجه الموصل مجالًا مغناطيسيًا متغيرًا، مما يؤدي إلى توليد الجهد وفقًا لقانون فاراداي في الحث.يتم إنشاء هذا النوع من المجالات الكهرومغناطيسية في أجهزة مثل المولدات والمولدات والمحولات.بالمقارنة مع المجالات الكهرومغناطيسية الكيميائية، فهي تعتمد على الحركة الميكانيكية أو تغيرات التدفق المغناطيسي بدلاً من التفاعلات الكيميائية.

EMF الشمسية أو الكهروضوئية

يتم إنتاج المجال الكهرومغناطيسي الشمسي أو الكهروضوئي عندما تعمل الفوتونات من ضوء الشمس على تنشيط الإلكترونات في المواد شبه الموصلة، مما يسمح لها بالتحرك بحرية وإنشاء جهد كهربائي.وهو مؤهل كنوع من المجالات الكهرومغناطيسية لأن الطاقة الضوئية يتم تحويلها مباشرة إلى طاقة كهربائية.على عكس المجالات الكهرومغناطيسية الكيميائية أو المجالات الكهرومغناطيسية، لا تتطلب المجالات الكهرومغناطيسية الضوئية أي أجزاء متحركة وتعتمد كليًا على شدة الضوء.

المجالات الكهرومغناطيسية الحرارية

يتم إنشاء المجالات الكهرومغناطيسية الحرارية عندما يواجه تقاطعان من معادن مختلفة اختلافًا في درجة الحرارة، مما يتسبب في هجرة حاملات الشحنة من المناطق الساخنة إلى المناطق الباردة.يشكل فصل الشحنة الناتج عن درجة الحرارة مجالًا كهربائيًا قابلاً للقياس، ولهذا السبب تعتمد المزدوجات الحرارية على هذه الآلية.على عكس المجالات الكهرومغناطيسية الشمسية أو المجالات الكهرومغناطيسية، تعتمد المجالات الكهرومغناطيسية الحرارية بشكل كامل على الطاقة الحرارية بدلاً من المجالات الضوئية أو المغناطيسية.

EMF الكهرضغطية

يحدث المجال الكهروضغطي الكهروإجهادي عندما يتم تطبيق ضغط ميكانيكي على مواد بلورية معينة، مما يجبر الشحنات الكهربائية على التحول داخل الهيكل.يؤدي فصل الشحن الناتج عن الإجهاد إلى توليد جهد كهربائي، مما يجعله فئة متميزة من المجالات الكهرومغناطيسية بناءً على تحويل الطاقة الميكانيكية.بالمقارنة مع المجالات الكهرومغناطيسية الكيميائية أو الحرارية، فإن المجالات الكهروإجهادية الكهروإجهادية تتفاعل على الفور تقريبًا مع تغيرات الضغط ولا تتطلب أي حرارة أو ضوء أو تفاعلات كيميائية.

قياس القوة الدافعة الكهربائية

يعد قياس المجالات الكهرومغناطيسية الدقيق أمرًا مهمًا في تقييم نظام الطاقة وتشخيص البطارية والاختبار الكهربائي.

باستخدام الفولتميتر

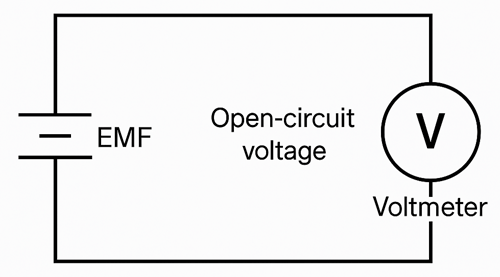

الشكل 3. قياس المجالات الكهرومغناطيسية باستخدام الفولتميتر

يوضح الشكل أعلاه إعدادًا بسيطًا للدائرة المفتوحة يستخدم لقياس المجال الكهرومغناطيسي لمصدر ما.يقيس الفولتميتر المجالات الكهرومغناطيسية عن طريق التوصيل عبر الأطراف المفتوحة للمصدر، مما يسمح له بقراءة الجهد الكامل دون تدفق التيار.وتعتبر طريقة صالحة لأن المقاومة الداخلية العالية للفولتميتر تمنع التحميل، مما يضمن عدم تأثير المقاومة الداخلية للمصدر على القياس.بالمقارنة مع مقاييس فرق الجهد أو الأدوات الرقمية، تعد أجهزة قياس الفولتميتر أبسط وأسرع في الاستخدام، ولكنها توفر دقة أقل في التطبيقات الحساسة.

طريقة الجهد

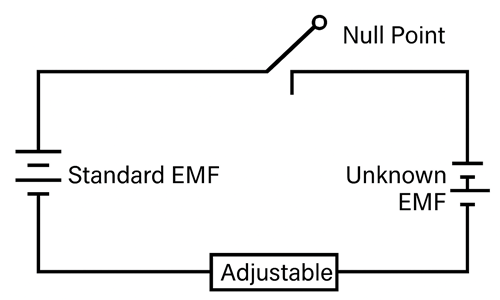

الشكل 4. قياس المجالات الكهرومغناطيسية باستخدام مقياس الجهد

يوضح الرسم البياني أعلاه إعداد التوازن الفارغ المستخدم في قياس المجالات الكهرومغناطيسية الجهدية.يقيس مقياس الجهد المجالات الكهرومغناطيسية عن طريق مقارنة الجهد غير المعروف بمرجع قياسي باستخدام تقنية التوازن الصفري، حيث لا يتم سحب أي تيار من المصدر.تعتبر هذه الطريقة من أدق الطرق لقياس المجالات الكهرومغناطيسية لأنها تزيل أخطاء التحميل تمامًا.على عكس أجهزة قياس الفولتميتر أو DMMs، تكون مقاييس الجهد أبطأ وأكثر تعقيدًا في الإعداد، ولكنها توفر دقة فائقة لأعمال المختبر والمعايرة.

الأدوات الرقمية

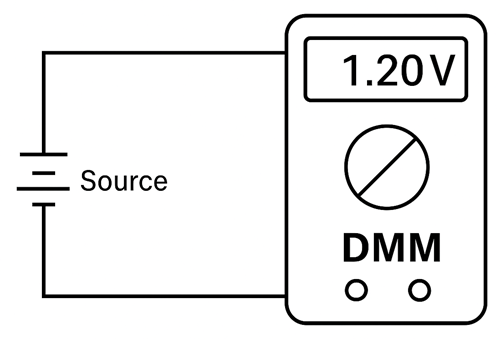

الشكل 5. قياس المجالات الكهرومغناطيسية باستخدام DMM

يوضح الشكل أعلاه كيف يقرأ المقياس الرقمي المتعدد المجالات الكهرومغناطيسية مباشرة عبر أطراف المصدر.تقوم أجهزة القياس الرقمية المتعددة (DMMs) بقياس المجالات الكهرومغناطيسية عن طريق أخذ عينات من الجهد عند أطراف المصدر بمساعدة الدوائر الإلكترونية.يتم استخدامها على نطاق واسع لأنها تجمع بين الراحة والدقة الرقمية والقدرة على قياس كميات كهربائية متعددة.ومع ذلك، بالمقارنة مع مقاييس الجهد، قد تقدم أجهزة DMM أخطاء تحميل صغيرة بسبب مقاومة الإدخال المحدودة، على الرغم من أنها تظل أكثر عملية وسهلة الاستخدام من الطرق الأخرى.

تطبيقات القوة الدافعة الكهربائية

تعد المجالات الكهرومغناطيسية مهمة عبر مجموعة واسعة من الأنظمة الكهربائية والإلكترونية، بما في ذلك:

• تغذية الأحمال بالبطاريات والمولدات والخلايا الشمسية

• تشغيل الآلات الصناعية والمحركات الكهربائية

• أنظمة الشحن مثل وحدات UPS، وبطاريات المركبات، وتخزين الطاقة المتجددة

• توليد إشارات القياس في المزدوجات الحرارية، وأجهزة الاستشعار الكهرضغطية، ومحولات الطاقة الأخرى

• أنظمة حصاد الطاقة للأجهزة البعيدة والمحمولة

• الحفاظ على مستويات الجهد عبر شبكات توزيع الطاقة

القوة الدافعة الكهربائية (EMF) مقابل فرق الجهد (PD)

فيما يلي الفرق بين القوة الدافعة الكهربية وفرق الجهد لمساعدتك على معرفة كيفية تصرف كل منهما في الدائرة.

الجانب	محرك كهربائي القوة (EMF)	المحتملة الفرق (PD)
التعريف	الطاقة يتم توفيرها لكل وحدة شحن من المصدر	الطاقة تستخدم لكل وحدة شحن بين نقطتين
الموقع	يحدث داخل المصدر	يظهر عبر المكونات الخارجية
حلبة الحالة	قياس عندما تكون الدائرة مفتوحة	قياس عندما يتدفق التيار
السبب	المصدر يدفع التهم	الرسوم تفقد الطاقة أثناء التدفق
يمثل	المجموع الطاقة المقدمة	الطاقة المستهلكة
الرمز	ه أو ε	V
القيمة العلاقة	دائما ≥ بي دي	دائما ≥ EMF عند التدفقات الحالية
داخلي تأثير المقاومة	غير متأثر بالحمل	يقلل عندما يستهلك الحمل/المقاومة الداخلية الطاقة
المصدر أمثلة	البطاريات، مولدات، خلايا شمسية	المقاومات، المحركات والمصابيح
جسدية معنى	محركات الأقراص الحالي في الدائرة	يعارض الحالي من خلال المكونات
العمل تم	العمل القيام به بتهمة	العمل يتم عن طريق الرسوم
وحدة	فولت (الخامس)	فولت (الخامس)
وجود في الدائرة المفتوحة	موجود حتى عندما تكون مفتوحة	صفر عندما تكون مفتوحة (لا يوجد تيار)
الاتجاه	سلبي → مصدر داخلي إيجابي	إيجابي → سلبي في الدائرة الخارجية
المصدر السلوك	يشير قوة المصدر	يشير انخفاض الجهد عبر المكونات

الاستنتاج

تعتبر القوة الدافعة الكهربائية مهمة لأنها توضح كيف تقوم المصادر الكهربائية بإنشاء الطاقة وتوصيلها إلى الدائرة.تأتي الأشكال المختلفة للمجالات الكهرومغناطيسية من التفاعلات الكيميائية أو المجالات المغناطيسية أو الضوء أو الحرارة أو الضغط الميكانيكي.يمكن قياس المجالات الكهرومغناطيسية بعدة طرق، تقدم كل منها مستويات مختلفة من الدقة.إن فهم المجالات الكهرومغناطيسية وأنواعها وكيفية مقارنتها بفرق الجهد يساعد في العمل مع الأنظمة الكهربائية بشكل أكثر فعالية.
