البدء مع مقياس المتعدد الخاص بك: دليل لورشة العمل الخاصة بك الإلكترونيات

سواء كنت من ذوي الخبرة مع الإلكترونيات أو مجرد البدء في استكشاف الدوائر ، فإن المقياس المتعدد هو أداة ستجدها مفيدة للغاية في ورشة العمل الخاصة بك.يساعدك هذا الجهاز المفيد في قياس أشياء مثل الجهد والتيار والمقاومة ، والتأكد من أن مشاريعك تعمل بأمان وصحيح.في هذا الدليل ، سنأخذك عبر أساسيات استخدام مقياس متعدد ، من فهم كيفية عمل قياساتك الأولى.في النهاية ، ستشعر بالثقة في قدرتك على استكشاف وإصلاح المشكلات الإلكترونية وإصلاحها.

كتالوج

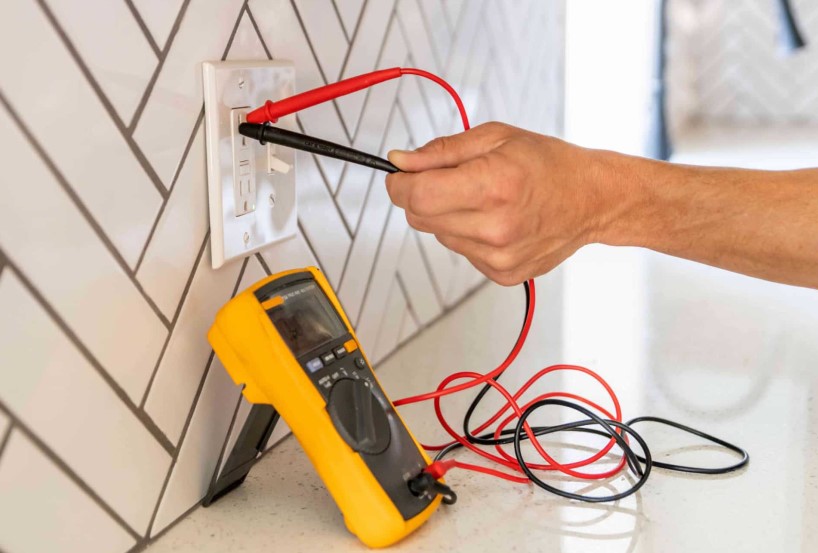

الشكل 1: اختبار منفذ كهربائي مع مقياس متعدد

فهم multimeter

يقيس مقياس متعدد الخواص الكهربائية مثل الجهد والتيار والمقاومة في الدائرة.يحتوي على قرص دوار لاختيار الإعدادات ، بما في ذلك الجهد AC/DC ، والتيار (Amperes) ، والمقاومة (أوم).

يتضمن الجهاز اثنين من المجساتين - على الجانب الإيجابي والأسود للسلبية أو الأرض.للجهد ، ضع المجسات في النقاط التي تريد قياس الفرق المحتمل.للتيار ، قد تحتاج إلى فتح الدائرة بحيث يتدفق التيار عبر مقياس متعدد.لقياس المقاومة ، يرسل المتر المتعدد تيارًا صغيرًا من خلال المكون ويعرض مقاومته.

أنواع المقاييس المتعددة

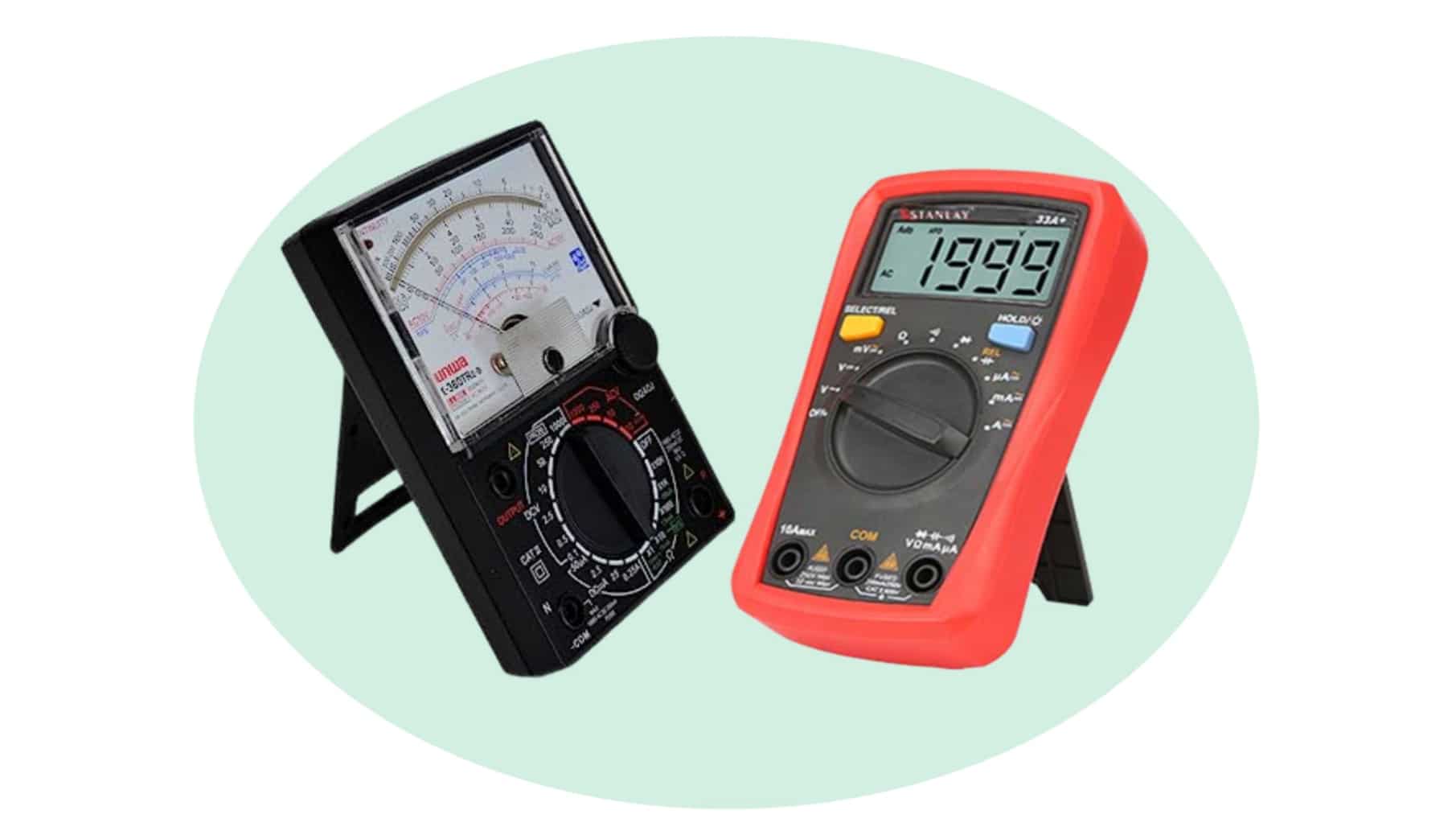

الشكل 2: أجهزة قياس التناظرية والرقمية

أجهزة قياس متعددة تقيس الجهد والتيار والمقاومة في الدوائر الكهربائية. النوعان الأساسيان هو التناظرية والرقمية، كل مناسبة لمهام مختلفة.

متعدد المقاييس التناظرية عرض قياسات مع إبرة تتحرك عبر مقياس.يتفوقون في إظهار التغييرات في الإشارات بمرور الوقت ، مما يجعلها مفيدة لمراقبة الاتجاهات أو التقلبات.ومع ذلك ، فهي عمومًا أقل دقة من النماذج الرقمية ، ويمكن أن تتأثر دقة القراءات بكيفية عرض المقياس.

متعددة الرقميةأو DMMS ، استخدم شاشة رقمية لعرض القياسات كأرقام واضحة ، مما يقلل من فرص القراءة الخاطئة.فهي أكثر دقة وسهلة الاستخدام من النماذج التناظرية ، وغالبًا ما تتميز بالتواصل التلقائي ، ومعالجة البيانات ، واتصال الكمبيوتر.هذه الميزات تجعل المقاييس المتعددة الرقمية الخيار المفضل لكل من المهنيين والهواة.

الوظائف الرئيسية للمقياس المتعدد

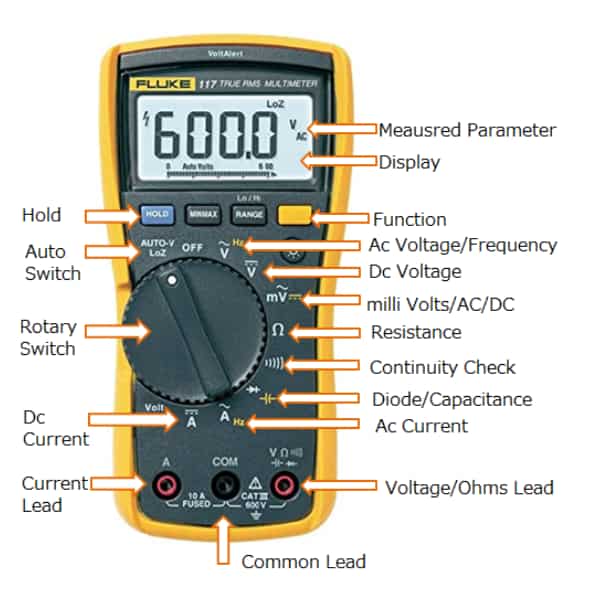

الشكل 3: مكونات القياس الرقمي

يقيس المتر الرقمي الجهد والتيار والمقاومة.لديها ثلاثة منافذ أساسية: com (شائع) ، vΩ (فولت/أوم) ، و (amps).تتضمن بعض النماذج منفذ MA (Milliamp) إضافي لتيارات أصغر.

قم دائمًا بتوصيل التحقيق الأسود بـ منفذ (شائع) الذي بمثابة نقطة مرجعية لجميع القياسات.

منفذ فولت/أوم (VΩ) للتحقيق الأحمر عند قياس الجهد أو المقاومة.تواصل بالتوازي للجهد وتأكد من إيقاف تشغيل الدائرة لقياسات المقاومة.

قم بتوصيل التحقيق الأحمر بـ منفذ الأمبير (أ) للقياسات الحالية.ضع المقياس المتعدد في سلسلة مع الدائرة.استخدم منفذ MA لقياس التيارات الأصغر.استخدم دائمًا المنفذ الصحيح لتجنب الضرر.

باستخدام المحدد الدوار

يتيح لك المحدد الدوار على مقياس متعدد (DMM) اختيار نوع القياس الذي تحتاجه.إليك ما يفعله كل إعداد:

• جهد التيار المتردد (V ~): يقيس الجهد الحالي (AC) ، عادة ما توجد في وسائل المنازل.

• جهد العاصمة (V -): يقيس الجهد المباشر (DC) ، ويوجد عادة في البطاريات والألواح الشمسية.

• DC Millivolts (MV–): يقيس الفولتية DC صغيرة جدا ، مفيدة للإلكترونيات الحساسة.

• المقاومة (ω): يقيس مقاومة مكون في أوم ، مما يشير إلى مدى مقاومة تدفق التيار.

• اختبار الصمام الثنائي: يتحقق مما إذا كان الصمام الثنائي يعمل بشكل صحيح عن طريق قياس انخفاض الجهد الأمامي.

• Milliamps/amps (MA/A): يقيس التيار بالملليام (MA) أو AMPS (A) ، اعتمادًا على المستوى الحالي للدائرة.

• Microamps (µA): يقيس التيارات الصغيرة جدا في Microamps ، مفيدة للدوائر منخفضة الطاقة.

إجراء قياسات أساسية مع مقياس متعدد

للحصول على راحة باستخدام مقياس متعدد ، فإنه يساعد على البدء بمهام بسيطة مثل قياس الجهد والمقاومة والتيار.ستساعدك هذه المهام الأساسية على فهم كيفية عمل الجهاز وكيف يمكن استخدامه مع أجزاء كهربائية مختلفة.إليك دليل واضح ومباشر لأداء هذه القياسات بشكل صحيح.

قياس الجهد العاصمة

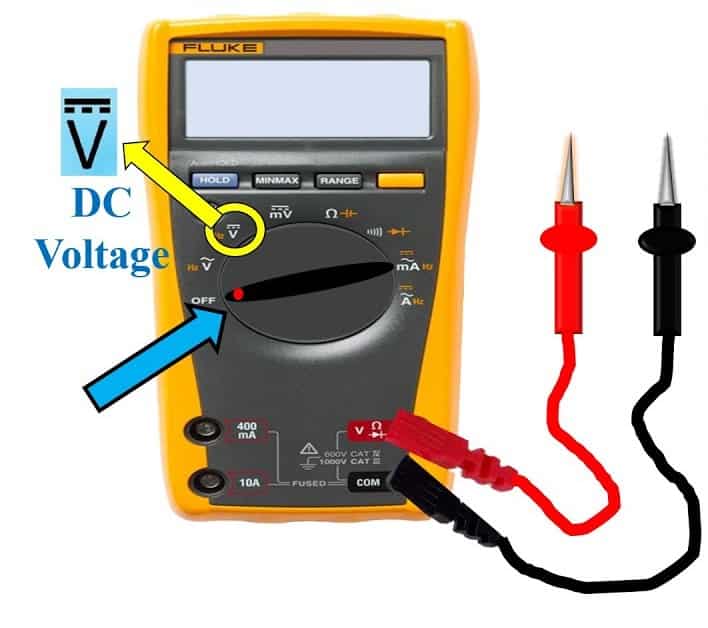

الشكل 4: الإعداد متعدد المترات لقياس جهد العاصمة

لنبدأ بقياس الجهد المباشر للتيار (DC) ، والذي قد تجده في البطاريات والعديد من الأجهزة الإلكترونية.أولاً ، قم بتوصيل المسبار الأسود بمنفذ COM على مقياس المتعدد ، والمسبار الأحمر بمنفذ VΩ.عادة ما يستخدم هذا الإعداد لمعظم القياسات.اقلب الاتصال الهاتفي إلى إعداد جهد التيار المستمر ، والذي يتميز عادةً بـ "V" وخط مستقيم.لاتخاذ القياس ، ضع المسبار الأحمر على الجانب الإيجابي للجهاز الذي تختبره والمسبار الأسود على الجانب السلبي.سوف يظهر الجهد بعد ذلك على شاشة Multimeter.

قياس جهد التيار المتردد

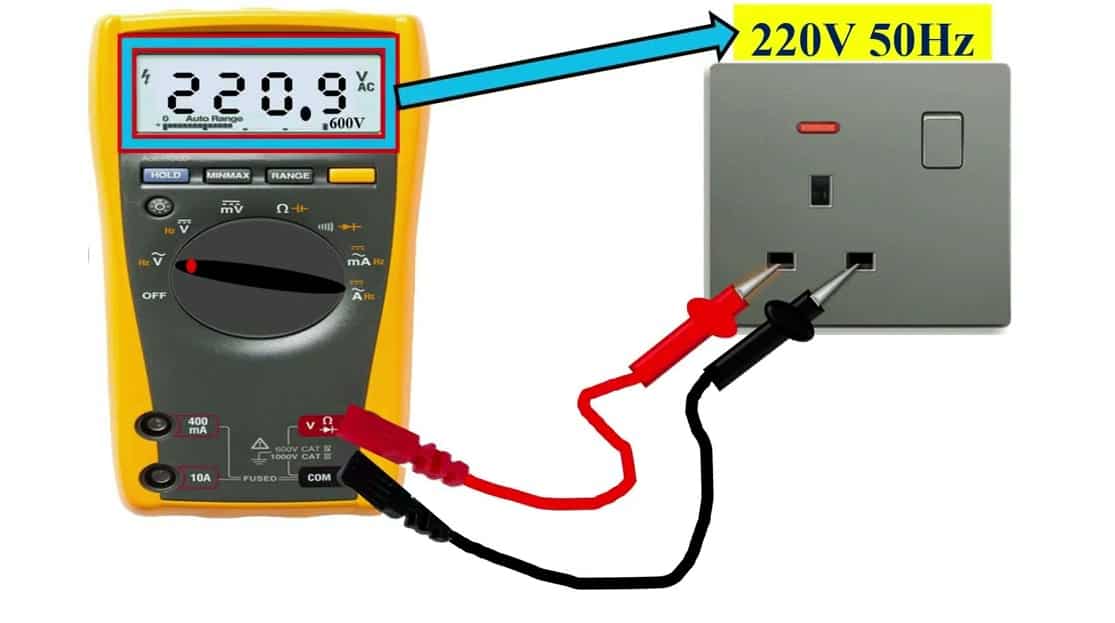

الشكل 5: قياس جهد التيار المتردد مع مقياس متعدد متصل بمنفذ 220 فولت

الآن ، من أجل التناوب الجهد الحالي (AC) ، وهو أمر شائع في المنافذ المنزلية ، فإن عملية الإعداد متشابهة.مرة أخرى ، قم بتوصيل المسبار الأسود بمنفذ COM والمسبار الأحمر بمنفذ VΩ.اقلب الاتصال الهاتفي إلى إعداد جهد التيار المتردد ، والذي يتميز بـ "V" بخط متموج (~).لقياس الجهد ، المس تحقيقات إلى المحطتين لمصدر التيار المتردد.ستظهر قراءة الجهد على الشاشة ، وتخبرك بجهد التيار المتردد للمصدر.

قياس المقاومة

الشكل 6: قياس المقاومة بمجموعة متعددة المقياس على Mega Ohms

عند قياس المقاومة ، تأكد من أن المكون الذي تختبره غير متصل بأي مصدر طاقة.هذا يمنع الأضرار التي لحقت متعددة القياس ويساعدك على الحصول على قراءة دقيقة.قم بتوصيل المسبار الأسود بمنفذ COM والمسبار الأحمر بمنفذ VΩ.اقلب الاتصال الهاتفي إلى الإعداد برمز ω ، والذي يرمز إلى قياس المقاومة.ضع تحقيقات على جانبي المكون الذي تريد قياسه.ستظهر قيمة المقاومة ، الموضحة في أوم (ω) ، على الشاشة.ضع في اعتبارك أن قياس المقاومة بينما لا يزال المكون في الدائرة يمكن أن يمنحك قراءة خاطئة لأن الأجزاء الأخرى القريبة قد تؤثر على القياس.من الأفضل عادة إخراج المكون من الدائرة قبل قياسه.

قياس التيار

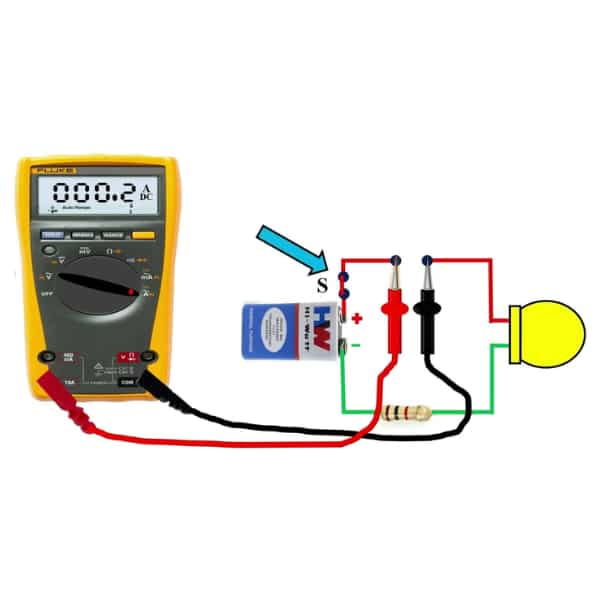

الشكل 7: قياس التيار مع مقياس متعدد في الدائرة

يختلف قياس التيار عن قياس الجهد أو المقاومة لأن multimeter يجب وضعه مباشرة في الدائرة.ابدأ بتوصيل المسبار الأسود بمنفذ COM.يجب أن يذهب التحقيق الأحمر إلى المنفذ المسمى "A" للتيارات العليا أو "MA" للتيارات الأصغر ، اعتمادًا على مقدار التيار الذي تتوقعه.

لقياس التيار ، تحتاج إلى فتح الدائرة عند النقطة التي تريد قياسها وإدراجها المتعدد بحيث يتدفق التيار من خلالها.هذا يسمح للجهاز لقياس التيار مباشرة.هناك طريقة أخرى لقياس التيار وهي التحقق من الجهد عبر المقاوم المعروف في الدائرة ثم استخدام قانون OHM (V = IR) لحساب التيار ، حيث V هو الجهد ، أنا التيار ، و R هي المقاومة.

ميزات متعددة المتقدمة

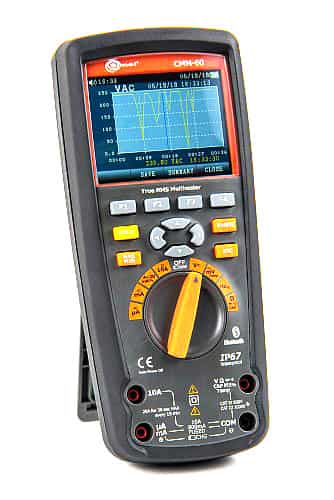

الشكل 8: المتقاعد الرقمي المتقدم

تتضمن بعض المقاييس الرقمية المتقدمة (DMMS) مدمجة في الذبذبات منخفضة النطاق الترددي.تتيح هذه الميزة للمستخدمين رؤية الإشارات الكهربائية أثناء تغيرها بمرور الوقت.على الرغم من أنها ليست قوية مثل مراكز الذبذبات المخصصة ، إلا أنها مفيدة لاكتشاف المشكلات مثل ضوضاء الإشارة أو التغييرات المفاجئة في الإشارة ، خاصةً عندما تكون المساحة أو المال ضيقة.

بعض DMMs مصنوعة خصيصا للعمل مع السيارات.لديهم إعدادات خاصة لقياس الجهد المنخفض الموجود في دوائر السيارات بدقة أكبر.قد يأتي أيضًا مع تحقيقات خاصة أو موصلات لتثبيت قطع غيار السيارات.تساعد هذه الميزات فنيي السيارات في العثور على المشكلات الكهربائية في المركبات وإصلاحها بسهولة أكبر.

بعض المقاييس المتعددة تشمل متر LCR، الذي يقيس الحث (ل) ، السعة (ج) ، والمقاومة (ص).تتيح هذه الميزة للمستخدمين التحقق من مكونات مثل الملفات والمكثفات والمقاومات للتأكد من أنهم يعملون بشكل صحيح.إنه مفيد في تصميم وتثبيت الأجهزة الإلكترونية ، مما يسمح بإجراء قياسات دقيقة دون الحاجة إلى أداة منفصلة.

اختيار مقياس متعدد الأساس

عند اختيار مقياس متعدد ، ركز على الميزات التي تجعلها سهلة الاستخدام وتقديم قراءات دقيقة.

اختبار الاستمرارية مع الجرس ابحث عن مقياس متعدد مع تنبيه صوتي لاختبار الاستمرارية.تساعدك هذه الميزة على التحقق بسرعة مما إذا كانت الدائرة كاملة.عندما يتم توصيل الدائرة بشكل صحيح ، فإن الجرس سيصدر صوتًا ، مما يمنحك تأكيدًا فوريًا.

- نطاق المقاومة اختر مقياس متعدد يمكن قياس المقاومة من 10 أوم إلى 1 ميجاوم (1 MΩ).هذا النطاق مناسب لمعظم المهام الشائعة.

- نطاق الجهد تأكد من أن المتر المتعدد يمكن أن يقيس كل من الفولتية DC (من 100 mV إلى 50 V) و AC Voltages (من 1 V إلى 400 V).ستغطي هذه النطاقات معظم احتياجات الاختبار الخاصة بك.

- النطاق الحالي بالنسبة للقياسات الحالية ، حدد مقياسًا متعددًا بمجموعة من 10 مللي أمبير إلى 10 أ ، والتي يجب أن تكون كافية لمجموعة متنوعة من المهام التي تنطوي على كل من تيارات AC و DC.

تفكر ميزات إضافية للراحة في الحصول على مقياس متعدد الإضافات مثل وظيفة التخلص التلقائي ، وموقف مدمج ، وزر تعليق ، والبطاريات التي يمكنك استبدالها بسهولة.هذه الميزات يمكن أن تجعل عملك أسهل.

بالنسبة للمهتمين بأعمال الإلكترونيات الأعمق ، فإن ميزات إضافية مثل التلقائي (لحفظ البطارية) ، و Kickstand ، وزر تعليق ، واستخدام البطاريات القياسية (مثل 9V أو AA) مفيدة.

تجنب الأخطاء الشائعة

عند استخدام مقياس متعدد ، ركز على البقاء آمنًا لتجنب أي مواقف خطيرة.

دائماً تبديل الاختبار يؤدي بشكل صحيح عندما تقوم بقياس أشياء مختلفة مثل التيار أو الجهد أو المقاومة.هناك خطأ شائع هو وضع تحقيقات الاختبار في المكان الخطأ ، والتي يمكن أن تعطي قراءات غير صحيحة أو إتلاف الجهاز.

تحقق من حدود الجهاز وتأكد من أن الدائرة التي تختبرها ضمن مستويات آمنة.لا تتجاوز الحد الأقصى للمدخلات في MultiMeter ؛القيام بذلك يمكن أن يضر الجهاز أو حتى التسبب في إصابة.

اضبط الاتصال الهاتفي إلى الوظيفة الصحيحة قبل أن تأخذ القياس.يمكن أن تؤدي الإعدادات غير الصحيحة إلى قراءات خاطئة وقد تضر بالمقياس المتعدد.

بانتظام تحقق من التحقيقات والقيادة لأي ضرر.يمكن أن تسبب الأسلاك البالية أو المكشوفة دوائر قصيرة أو صدمات كهربائية.استبدل أي أجزاء تالفة قبل استخدام الجهاز.

خاتمة

تعلم كيفية استخدام مقياس متعدد يمكن أن يجعل العمل مع الإلكترونيات أسهل وأكثر فاعلية.مع القدرة على قياس الجهد والتيار والمقاومة ، يمكنك اكتشاف المشكلات وضمان السلامة وضبط مشاريعك.لقد أظهر لك هذا الدليل الأساسيات ، من كيفية استخدام الوظائف الرئيسية للمقياس إلى بعض الميزات الأكثر تقدماً.بينما تستمر في التدريب ، تذكر أن الأدوات الصحيحة ، المستخدمة بالطريقة الصحيحة ، يمكن أن تجعل المهام المعقدة تشعر بأنها قابلة للإدارة ، مما يساعدك على النجاح في مشاريع الإلكترونيات الخاصة بك.

الأسئلة المتداولة [الأسئلة الشائعة]

1. ما هي وظيفة المدى للمقياس المتعدد؟

تتيح لك وظيفة النطاق على مقياس متعدد المقياس اختيار المستوى الصحيح لما تريد قياسه ، مثل الجهد.إذا كنت تقوم بقياس الجهد ، فأنت تختار نطاقًا يغطي المبلغ الذي تتوقع رؤيته.يساعدك ذلك على تجنب الأخطاء أو رسالة "التحميل الزائد" إذا كان المبلغ مرتفعًا جدًا بالنسبة للنطاق المحدد.

2. كيفية استخدام مقياس متعدد للمبتدئين؟

لاستخدام مقياس متعدد ، ابدأ بتحويل الاتصال الهاتفي إلى الإعداد الصحيح (مثل الجهد أو التيار أو المقاومة).قم بتوصيل التحقيقات في الفتحات الصحيحة.ثم ، المس تحقيقات إلى جزء الدائرة أو المكون الذي تريد قياسه.سيعرض مقياس متعدد القراءة قراءة على الشاشة.من الأفضل أن تبدأ بأعلى نطاق ثم انخفض للحصول على قراءة دقيقة.

3. ما هي دراسة متعددة؟

يتضمن تعلم استخدام مقياس متعدد الفهم كيفية قياس أشياء مثل الجهد والتيار والمقاومة وكيفية قراءة النتائج.ويشمل ذلك أيضًا التعرف على الإعدادات والنطاقات وخطوات السلامة المختلفة التي يجب متابعتها.

4. ما هي خصائص مقياس متعدد؟

يمكن أن يقيس المتر المتعدد الخصائص الكهربائية المختلفة مثل الجهد والتيار والمقاومة.عادةً ما يكون لديه عرض رقمي أو تمثيلي ، واتصل لتحديد النطاق ، والتحقيقات التي تتصل بما تقيسه.

5. ما هو مبدأ القياس المتعدد؟

يعمل المتر المتعدد من خلال مقارنة ما يقيسه ، مثل الجهد أو التيار ، مع مرجع معروف داخل الجهاز.ثم يغير هذا إلى رقم يمكنك رؤيته على الشاشة.
