المكثفات الخزفية: الأنواع والبنية والرموز والأداء والتطبيقات

المكثفات الخزفية هي مكونات تستخدمها لتخزين الطاقة الكهربائية والتحكم فيها في الدائرة.في هذه المقالة، ستتعرف على ماهيتها، وكيفية بنائها، والأنواع المختلفة التي ستعمل معها عادةً.سترى أيضًا كيفية قراءة رموز المكثفات، وما يؤثر على أدائها، وكيفية مقارنتها بأنواع المكثفات الأخرى.من خلال فهم هذه الأساسيات، ستتمكن من اختيار المكثف الخزفي المناسب لمشاريعك وتطبيقاتك.

كتالوج

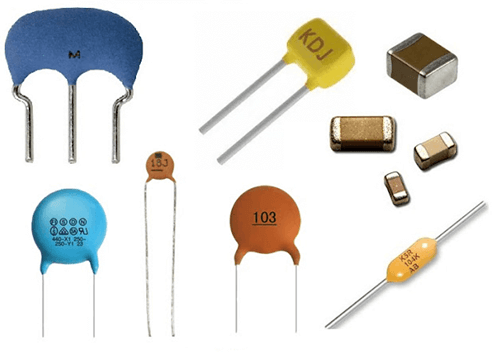

الشكل 1. المكثفات الخزفية

ما هي المكثفات السيراميكية؟

أ مكثف السيراميك هو مكثف ذو قيمة ثابتة يستخدم عازلًا سيراميكيًا لتخزين وإطلاق الطاقة الكهربائية.فهو يعمل على استقرار الجهد الكهربي، وتصفية الإشارات، وحجب التيار المستمر، وتسهيل الطاقة في نطاق واسع من الدوائر الإلكترونية.يتم استخدامها على نطاق واسع لأنها توفر موثوقية عالية، وتكلفة منخفضة، وحزم SMD مدمجة، ومقاومة سلسلة مكافئة منخفضة (ESR)، وأداء ممتاز عالي التردد.تظهر المكثفات الخزفية في الأجهزة الإلكترونية الاستهلاكية وأنظمة السيارات ووحدات إدارة الطاقة وأجهزة الاتصالات.

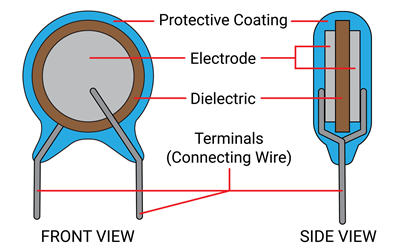

الشكل 2. هيكل مكثف السيراميك

أنواع المكثفات السيراميكية

هناك أربعة أنواع رئيسية من المكثفات الخزفية، كل منها مصمم لغرض محدد.تشرح الأقسام أدناه وظيفة كل نوع وأين يتم استخدامه.

مكثف سيراميك متعدد الطبقات (MLCC)

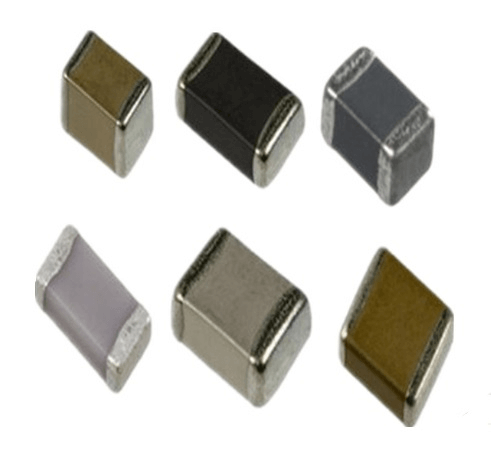

الشكل 3. الشركات العملاقة العملاقة

المكثفات الخزفية متعددة الطبقات (MLCCs) عبارة عن مكونات مدمجة يتم تركيبها على السطح ومصنوعة من طبقات عازلة سيراميكية مكدسة وأقطاب كهربائية معدنية.يسمح هذا التصميم لـ MLCCs بتحقيق سعة عالية في حزمة صغيرة، مما يجعلها مستخدمة على نطاق واسع في الهواتف الذكية وأجهزة الكمبيوتر وإلكترونيات السيارات.بالمقارنة مع أنواع المكثفات الخزفية الأخرى، توفر مكثفات MLCC أداءً تردديًا ممتازًا، وESR منخفضًا، وموثوقية قوية للدوائر عالية الكثافة.إن تعدد استخداماتها وتكلفتها المنخفضة ونطاقها الواسع من قيم السعة يجعلها المكثفات الخزفية الأكثر شيوعًا المستخدمة في الأجهزة الإلكترونية الحديثة.

مكثف القرص السيراميك

الشكل 4. المكثفات القرصية الخزفية

المكثفات القرصية الخزفية هي مكونات تقليدية ذات رصاص شعاعي مع جسم سيراميكي دائري مسطح يستخدم غالبًا في تطبيقات التصفية والتجاوز منخفضة التكلفة.إن هيكل القرص البسيط الخاص بها يجعل من السهل التعرف عليها ومناسبة لتصميمات الدوائر عبر الفتحات.على عكس مكثفات MLCC، التي تم تحسينها لتخطيطات SMD المدمجة، تتعامل المكثفات القرصية الخزفية مع الفولتية العالية وتوفر أداءً مستقرًا في الدوائر ذات الأغراض العامة.تظل خيارًا شائعًا لإمدادات الطاقة والإلكترونيات الاستهلاكية وتطبيقات التوقيت الأساسية نظرًا لمتانتها وسعرها المناسب.

التغذية من خلال مكثف السيراميك (FCC)

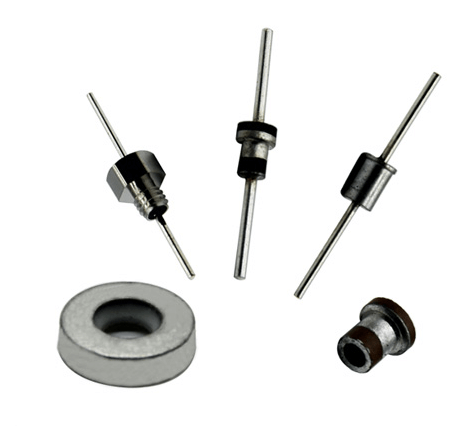

الشكل 5. المكثفات الخزفية المغذية

مكثفات التغذية الخزفية (FCCs) عبارة عن مكونات متخصصة مصممة لتصفية الضوضاء عالية التردد أثناء مرور الإشارات عبر حاجز مؤرض.يوفر هيكل التغذية الفريد الخاص بها قمعًا فائقًا لـ EMI/RFI مقارنة بالمكثفات الخزفية القياسية.تُستخدم مراكز الاتصالات الفيدرالية (FCC) بشكل شائع في معدات الاتصالات ودوائر التردد اللاسلكي ولوحات الحماية والأنظمة الإلكترونية الحساسة التي تتطلب تصفية قوية للضوضاء.على عكس مكثفات MLCC ومكثفات الأقراص الخزفية، تم تصميم مكثفات FCC خصيصًا لعزل الضوضاء بدلاً من سعة الدائرة العامة.

مكثف الطاقة السيراميكي (CPC)

الشكل 6. مكثف الطاقة السيراميكي

مكثفات الطاقة الخزفية (CPCs)، والمعروفة أيضًا باسم مكثفات مقابض الأبواب، هي مكثفات سيراميكية عالية الجهد مصممة لطاقة التردد اللاسلكي، ودوائر النبض، والتطبيقات الصناعية.إن غلافها المعدني السميك والسيراميك العازل يسمح لها بتحمل الجهد العالي للغاية والظروف الحالية العالية.بالمقارنة مع MLCCs وأنواع الأقراص الخزفية، توفر أقراص CPC معالجة طاقة أكبر بكثير ولكنها تأتي بأحجام مادية أكبر بكثير.تُستخدم هذه المكثفات بشكل شائع في أجهزة الإرسال اللاسلكية وبنوك المكثفات وإمدادات الطاقة عالية الجهد والتطبيقات الأخرى التي تتطلب أقصى قدر من استقرار الطاقة والمتانة.

رموز المكثفات الخزفية وتحويل القيمة

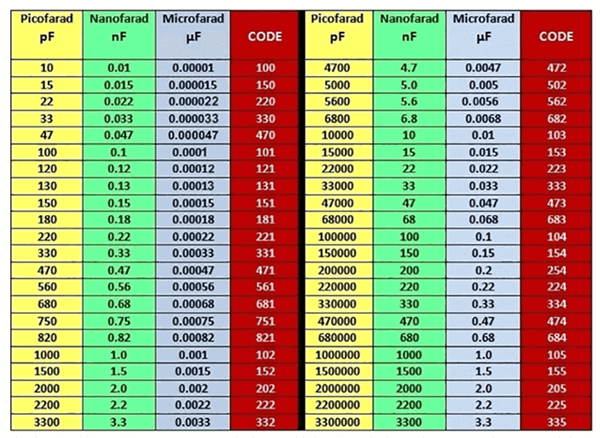

الشكل 7. قيمة المكثفات الخزفية ومخطط تحويل الكود

يوضح الشكل أعلاه مخطط تحويل لقيم المكثفات الخزفية، مع إدراج السعة بالبيكوفاراد (pF)، والنانوفاراد (nF)، والميكروفاراد (μF) بالإضافة إلى رموز المكثفات المقابلة المكونة من 3 أرقام.

عوامل أداء المكثفات السيراميكية

يمكن أن تؤثر العديد من ظروف التشغيل على السعة الفعلية والاستقرار والموثوقية طويلة المدى للمكثفات الخزفية.يساعد فهم هذه العوامل على ضمان الاختيار المناسب للمكونات وتحسين أداء الدائرة.

درجة الحرارة

التغيرات في درجات الحرارة لها تأثير قوي على المواد العازلة من الدرجة الثانية مثل X5R وX7R، مما يسبب اختلافًا ملحوظًا في السعة عبر نطاق التشغيل الخاص بها.في المقابل، تظل المواد العازلة من الفئة الأولى مثل NP0/C0G مستقرة للغاية وتحافظ على سعتها حتى في ظل التغيرات الكبيرة في درجات الحرارة.

تأثير التحيز العاصمة

عندما يعمل مكثف سيراميكي بالقرب من جهده المقنن، يمكن أن تنخفض سعته.هذا التأثير هو الأكثر شيوعًا في العوازل ذات K العالية مثل X5R وX7R، حيث يمكن أن يؤدي تطبيق جهد تيار مستمر أعلى إلى تقليل السعة القابلة للاستخدام.

التردد

عند الترددات الأعلى، تزداد خسائر العزل الكهربائي، مما يتسبب في انخفاض السعة الفعالة.وهذا يجعل سلوك التردد أحد الاعتبارات المهمة لدوائر التردد اللاسلكي، والأنظمة الرقمية عالية السرعة، وتبديل مصادر الطاقة.

الشيخوخة

تفقد المكثفات الخزفية من الدرجة الثانية سعتها بشكل طبيعي مع مرور الوقت بنمط لوغاريتمي يمكن التنبؤ به، عادةً ما يتراوح بين 1 إلى 7% لكل عقد من الساعات.لا تظهر مكثفات الفئة الأولى تأثير الشيخوخة هذا.

الإجهاد الميكانيكي

تكون المكثفات الخزفية متعددة الطبقات (MLCCs) عرضة للتشقق المرن الناتج عن ثني ثنائي الفينيل متعدد الكلور أو الاهتزاز أو التثبيت غير المناسب.يمكن أن تؤدي هذه الشقوق إلى فقدان الأداء أو الفشل الكامل.

الرطوبة والظروف البيئية

يمكن أن تؤدي الرطوبة العالية أو التعرض لبيئات قاسية إلى تقليل مقاومة العزل وزيادة تيار التسرب، مما يقلل من الموثوقية الإجمالية.يساعد الطلاء أو التغليف المناسب في التخفيف من هذه المخاطر.

السيراميك مقابل التحليل الكهربائي مقابل التنتالوم

تتصرف المكثفات الخزفية والكهربائية والتنتالوم بشكل مختلف في الدوائر.يقارن الجدول أدناه الاختلافات الرئيسية بينهما.

الجانب	سيراميك مكثف	كهربائيا مكثف	مكثف التنتالوم
عازل مادة	سيراميك طبقات	الألومنيوم أكسيد + المنحل بالكهرباء	التنتالوم خامس أكسيد + المنحل بالكهرباء
قطبية	غير قطبية	مستقطب	مستقطب
السعة النطاق	جدا صغيرة إلى متوسطة (1 بيكو فاراد – 100 ميكرو فاراد)	عالية (1 ميكروفاراد - 10000 ميكروفاراد)	متوسط (0.1 ميكروفاراد – 1000 ميكروفاراد)
الجهد الكهربي التقييم	واسعة النطاق (6.3 فولت – 3 كيلو فولت)	متوسط (6.3 فولت – 450 فولت)	أقل إلى متوسط (2.5 فولت – 50 فولت)
إسر (مقاومة السلسلة المكافئة)	جدا انخفاض ESR	عالية إسر	منخفض إلى متوسط ESR
اللغة الإنجليزية كلغة ثانية (محاثة السلسلة المكافئة)	جدا لغة إنجليزية كلغة ثانية منخفضة	متوسط اللغة الإنجليزية كلغة ثانية	منخفض اللغة الإنجليزية كلغة ثانية
التردد الأداء	ممتاز للتردد العالي	فقير للتردد العالي	جيد للتردد المتوسط
الاستقرار	فئة أنا: مستقر جدًا؛الدرجة الثانية: معتدلة	لا مستقرة على درجة الحرارة	مستقر مقارنة بالتحليل الكهربائي
العاصمة تأثير التحيز	ملحوظ على X5R/X7R	الحد الأدنى	الحد الأدنى
الشيخوخة السلوك	فئة II يفقد السعة مع مرور الوقت	يحط تدريجياً مع الاستخدام	جدا شيخوخة مستقرة
تسرب الحالي	جدا منخفض	عالية	منخفض
تموج التعامل الحالي	جيد	جدا جيدة لتموج كبير	معتدل
جسدية الحجم	جدا حزم MLCC الصغيرة	أكبر الحجم	صغير ومدمجة
الفشل الوضع	الشقوق بسبب الإجهاد المرن	الجفاف، زيادة ESR	يمكن تفشل إذا كانت مرهقة

مزايا وعيوب المكثفات السيراميكية

المزايا

• مستوى منخفض جدًا من ESR وESL

• خصائص ممتازة عالية التردد

• نطاق جهد واسع (6.3 فولت – 3 كيلو فولت)

• أحجام MLCC المدمجة لاستخدام SMD

• ميسورة التكلفة ومتاحة على نطاق واسع

• عمر خدمة طويل مع موثوقية عالية

العيوب

• تنخفض السعة تحت انحياز التيار المستمر

• الشيخوخة في المواد العازلة من الدرجة الثانية

• التشقق الميكانيكي نتيجة الإجهاد أو الانثناء

• سعة محدودة بالمقارنة مع التحليل الكهربائي

تطبيقات للمكثفات السيراميكية

تُستخدم المكثفات الخزفية في جميع الأجهزة الإلكترونية الحديثة تقريبًا نظرًا لتعدد استخداماتها وأدائها.

فك الارتباط والتجاوز

يتم وضع المكثفات الخزفية عادة بالقرب من الدوائر المتكاملة لتقليل الضوضاء الكهربائية.إنها تساعد في الحفاظ على جهد ثابت عن طريق تصفية التقلبات المفاجئة في خطوط الكهرباء.وهذا يضمن التشغيل المستقر للمكونات الرقمية والتناظرية.

تصفية إمدادات الطاقة

توفر هذه المكثفات ترشيحًا عالي التردد عند تبديل مصادر الطاقة والمنظمين.أنها تزيل التموج غير المرغوب فيه والضوضاء الكهربائية من جهد الخرج.وينتج عن ذلك توصيل طاقة أنظف وأكثر استقرارًا إلى الدوائر الحساسة.

دوائر الترددات اللاسلكية والاتصالات

تُستخدم المكثفات الخزفية في دوائر الترددات اللاسلكية للضبط والتصفية الدقيقة.إنها تدعم مطابقة المعاوقة لضمان أقصى قدر من نقل الإشارة بين المكونات.خسائرها المنخفضة تجعلها مناسبة لأنظمة الاتصالات عالية التردد.

دوائر التوقيت والمذبذب

توفر المكثفات الخزفية من الفئة الأولى استقرارًا ممتازًا للوظائف المتعلقة بالتوقيت.أنها تحافظ على سعة ثابتة على درجة الحرارة والوقت.وهذا يجعلها مثالية للمذبذبات والساعات ودوائر التحكم في التردد.

إلكترونيات السيارات

تُستخدم MLCCs على نطاق واسع في أنظمة السيارات لأنها تستطيع تحمل درجات الحرارة المرتفعة والبيئات القاسية.إنها تتحمل الاهتزازات والصدمات والضغط الميكانيكي الموجود في المركبات.هذه الصفات تجعلها موثوقة بالنسبة لوحدات التحكم الإلكترونية وأجهزة الاستشعار ووحدات التحكم.

المعدات الصناعية

تُستخدم المكثفات الخزفية في محركات السيارات وأنظمة التشغيل الآلي وأجهزة التحكم الصناعية.إنها تدعم الأداء المستقر في البيئات ذات الضوضاء الكهربائية وتغيرات درجات الحرارة.متانتها تجعلها مناسبة للتشغيل الصناعي على المدى الطويل.

الاستنتاج

تساعد المكثفات الخزفية على استقرار الجهد وتصفية الإشارات والعمل بشكل جيد عند الترددات العالية في العديد من الأنظمة الإلكترونية.يسمح تصميمها وموادها باستخدامها في كل شيء بدءًا من الأدوات الصغيرة وحتى السيارات والمعدات الصناعية.تؤثر عوامل مثل درجة الحرارة وانحياز التيار المستمر والتردد والشيخوخة والبيئة على مدى جودة أدائها.بفضل صغر حجمها وتكلفتها المنخفضة وموثوقيتها القوية، تظل المكثفات الخزفية واحدة من أكثر المكونات استخدامًا في مجال الإلكترونيات.
