تعلم كيف يمكن لـ 7812 IC تبسيط تنظيم الجهد في دائرتك

يعد 7812 IC منظمًا بسيطًا وموثوقًا بالجهد يوفر إخراجًا مستقرًا 12V مستقرًا لمجموعة واسعة من الدوائر الإلكترونية.إنه سهل الاستخدام ولا يتطلب مكونات إضافية للحفاظ على جهد ثابت.ستمشيك هذه المقالة عبر الميزات وإعداد الدائرة والمزايا والتطبيقات الخاصة بـ 7812 IC ، مما يوفر دليلًا كاملاً لأي شخص يتطلع إلى استخدامه في مشاريعه.

كتالوج

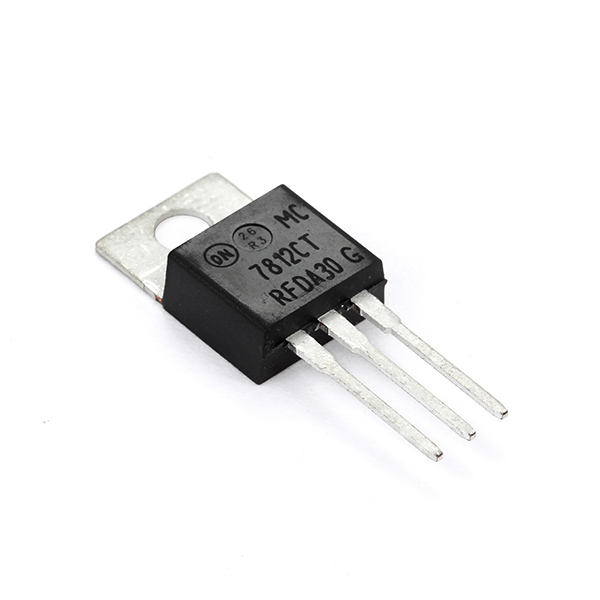

ما هو 7812 IC؟

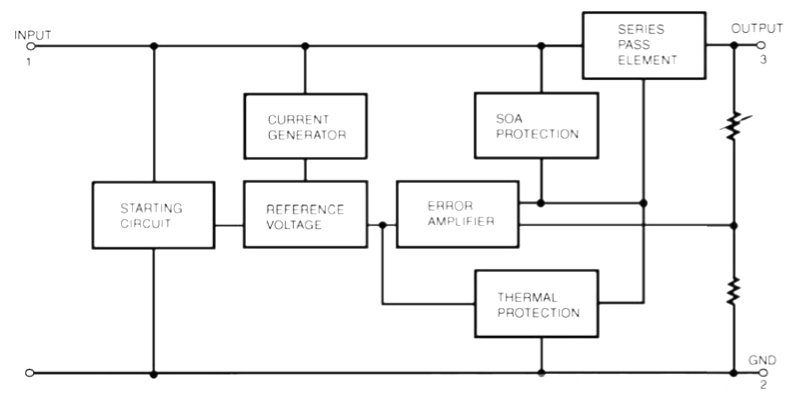

ال 7812 منظم الجهد هو منظم الجهد الخطي المستقل دائرة متكاملة (IC) من عائلة منظم الجهد 78xx.يوفر إخراج 12V ثابت ، ويوفر كل من القدرة على تحمل التكاليف وسهولة الاستخدام.بصفته منظمًا إيجابيًا للجهد ، فإنه يولد ناتجًا ثابتًا 12 فولت بالنسبة إلى أرضية مشتركة.

في الدوائر التي تتطلب كل من الجهد الإيجابي والسلبي ، يمكن ل 7812 إقران مع 7912 IC من عائلة 79xx.

يتوفر 7812 IC متوفرًا في TO-220 ، TO-3 ، TO-92 ، وحزم السطح السطحي ، على النحو الأمثل عندما يكون جهد الإدخال أعلى على الأقل 2.5 فولت من الإخراج (الحد الأدنى 14.5 فولت)إلى 1.5 amperes ، على الرغم من أن المتطلبات المحددة والمتطلبات الحالية قد تختلف باختلاف حزم IC مختلفة.

7812 Pinout

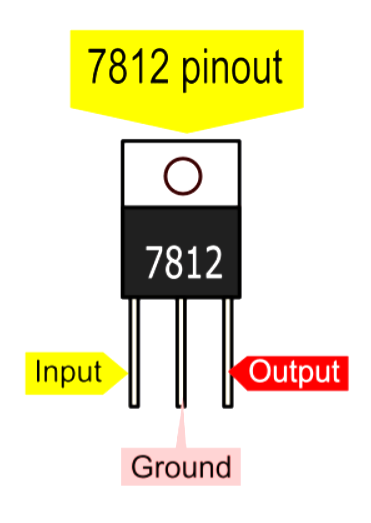

تكوين دبوس

يأتي 7812 IC في حزمة من 3 أسنان ، حيث يتم تعيين المسامير للاتصالات والمخرجات والأرض.pinout كما يلي:

رقم الدبوس	نوع الدبوس	وصف دبوس
1	في	جهد المدخلات الإيجابية
2	GND	أرضي
3	خارج	جهد الخرج الإيجابي

الميزات والمواصفات

فيما يلي الميزات والمواصفات الرئيسية لـ 7812 IC:

المعلمة	قيمة
نطاق الجهد الإدخال	14.5V إلى 27V DC
نطاق الجهد الإخراج	11.75V إلى 12.25V DC
تيار الإخراج النموذجي	1A
ذروة السعة الحالية	2.2A
الجهد المتسرب	2V
نوع الحزمة	TO-220

7812 دائرة منظم الجهد

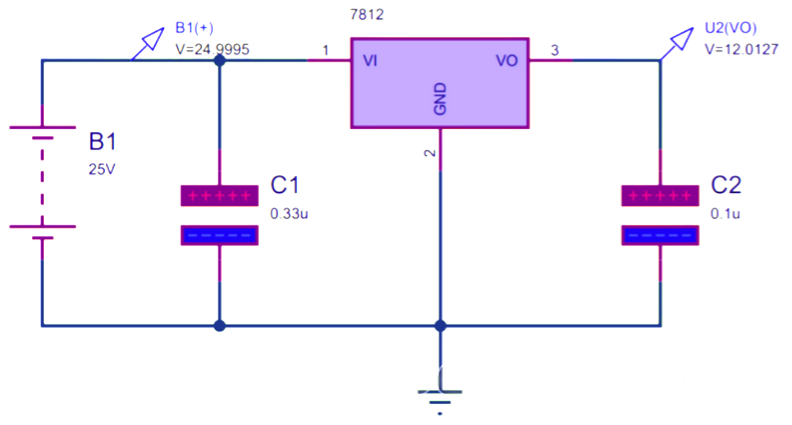

دائرة التطبيق النموذجية

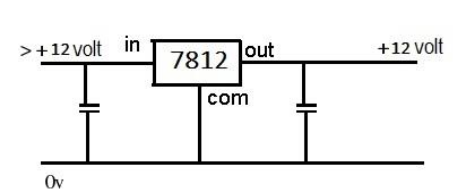

في هذا الإعداد النموذجي ، يأخذ منظم الجهد 7812 جهد إدخال (عادة ما يكون حوالي 25 فولت) ويخرج 12 فولت ثابتة.غالبًا ما يتضمن هذا الإعداد مصدر طاقة ، ومكثفتان ، و 7812 IC نفسه.يتم تغذية جهد المدخلات في 7812 ، والتي تنظمها بعد ذلك إلى ناتج 12V مستقر.

يتمثل دور المكثفات في هذه الدائرة في ضمان تدفق الجهد السلس ومنع أي ضوضاء أو تداخل من التأثير على أداء المنظم.تساعد المكثفات في تصفية وتثبيت كل من فولتية المدخلات والمخرجات ، مع التأكد من أن 7812 يعمل بشكل صحيح.

عند قياس الإخراج باستخدام مقياس متعدد ، يجب أن ترى 12 فولت ثابتة ، بغض النظر عن التقلبات البسيطة في جهد الإدخال.يعد هذا المخرج المستقر ضروريًا للدوائر التي تحتاج إلى مصدر موثوق 12V ، مثل تشغيل المحركات الصغيرة أو المستشعرات أو متحكمها.

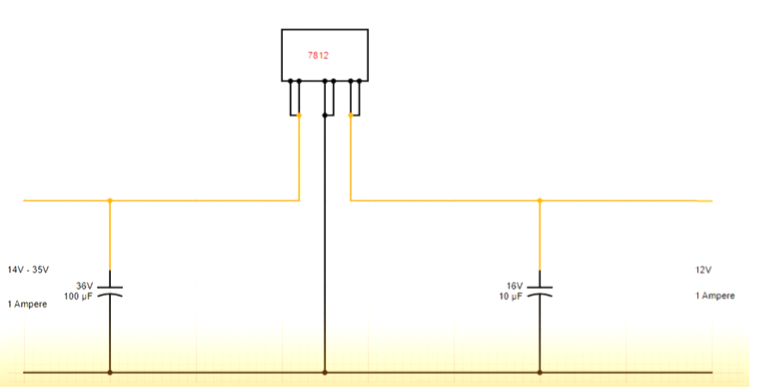

مخطط الدائرة

المكونات اللازمة

• مزود الطاقة (من 14 إلى 35 فولت العاصمة في 1A)

يوفر مصدر الطاقة جهد المدخلات لـ 7812 IC.يجب أن توفر جهد التيار المستمر بين 14V و 35V مع ما لا يقل عن 1A من التيار.هذا يضمن أن 7812 لديه مساحة كافية لإخراج 12v مستقرة.

• المكثفات (10µF/16V و 100µF/36V)

يثبت المكثف 10µF/16V الناتج ، بينما يقوم مكثف 100µF/36V بتصفية المدخلات ، مما يقلل من الضوضاء وضمان التشغيل السلس لـ 7812.

• 7812 IC

7812 IC هو منظم الجهد الذي ينقل أسفل جهد الإدخال إلى إخراج 12V ثابت.لديها ثلاث دبابيس: المدخلات والأرض والمخرجات.

• لحام الحديد وأسلاك التوصيل

هناك حاجة إلى مكواة لحام لتوصيل المكونات ، ويتم استخدام الأسلاك التوصيل لربط عناصر الدائرة معًا.

• اللوح أو veroboard

يتم استخدام لوحة الخبز للاختبار والنماذج الأولية دون لحام ، بينما يتم استخدام veroboard لإعدادات أكثر دائمة ومحام.

شرح الدائرة

لإعداد منظم الجهد 7812 في دائرتك ، اتبع هذه الخطوات البسيطة:

ابدأ بتوصيل الدبوس 1 من 7812 IC بجهد الإدخال الموجب.هذا الدبوس هو حيث يدخل الجهد العالي ، عادة ما بين 14V و 35V ، IC.يتلقى PIN 1 جهد الإدخال الذي سيتم تنظيمه إلى 12V مستقر.

بعد ذلك ، قم بتوصيل الدبوس 2 بأرض الدائرة.PIN 2 هو دبوس الأرض الشائع الذي يربط جهد الإدخال بالإخراج ، مما يسمح لـ IC بإكمال الدائرة وتنظيم الجهد بشكل صحيح.هذا الدبوس ضروري لتدفق الأساس الحالي والسليم للنظام.

الآن ، ستحتاج إلى إضافة مكثف 100µF بين الدبابيس 1 و 2 (دبابيس المدخلات والأرض).يساعد هذا المكثف في تصفية أي ضوضاء أو تقلبات في الجهد الوارد ، مما يضمن إمدادات أنظف للمنظم.إنه ينعم إشارة الدخل ، مما يساعد على أداء 7812 IC بشكل أكثر فعالية.

بعد ذلك ، ضع مكثفًا 10µF بين الدبابيس 2 و 3 (الأرض والإخراج).يساعد هذا المكثف على تثبيت جهد الخرج ، مما يضمن أن 12V ثابت.يمنع أي تموج أو تغييرات مفاجئة في الجهد ، والتي يمكن أن تؤثر على دائرتك.

بمجرد توصيل كل شيء ، استخدم مقياسًا متعدد المقياس للتحقق من جهد الإخراج في الدبوس 3. هذا سيتحقق من أن 7812 ينظم الجهد بشكل صحيح وتوفير 12 فولت ثابتة.يجب أن تظهر القراءة المتعددة المتقلب حوالي 12 فولت ، مما يؤكد أن الدائرة تعمل كما هو متوقع.

فقدان الطاقة في 7812 IC

منظمات الجهد الخطي ، مثل 7812 IC ، ليست فعالة بنسبة 100 ٪.أنها تولد الحرارة بسبب انخفاض الجهد عبر الترانزستور الممر الداخلي.ترتبط هذه الحرارة مباشرة بالفرق بين الفولتية المدخلات والمخرجات ، وكذلك التيار المتدفق عبر المنظم.كلما زاد الفرق بين جهد الإدخال (VIN) وجهد الخرج (VOUT) ، يتم إنتاج المزيد من الحرارة.

الصيغة لحساب تبديد الطاقة في منظم خطي بسيط:

تبديد الطاقة = (vin - vout) × iout

على سبيل المثال ، إذا كان جهد الإدخال هو 15 فولت والجهد الإخراج هو 12 فولت ، والسحب الحالي هو 1A ، يمكنك حساب تبديد الطاقة:

(15 فولت - 12 فولت) × 1A = 3W

هذا يعني أن 7812 IC سوف يتبدد 3W من الطاقة كحرارة.نظرًا لأن 7812 IC عبارة عن منظم خطي ، فإنه لا يحول هذه الطاقة الزائدة إلى شكل أكثر فائدة.بدلاً من ذلك ، يحولها إلى حرارة ، والتي يجب إدارتها.

لمنع ارتفاع درجة الحرارة ، يتطلب 7812 IC عادة بالارتداد الحراري لتبديد الحرارة الزائدة.بدون بالوعة الحرارية ، يمكن لـ IC التعامل مع ما يصل إلى 1-1.25 واط من تبديد الطاقة في ظروف التشغيل العادية.ومع ذلك ، إذا كان تيار الإخراج يتجاوز 300-350 مللي أمبير ، أو إذا كان فرق الجهد بين المدخلات والإخراج كبيرًا ، فإن إضافة بالوعة حرارة يصبح ضروريًا لتجنب الضرر أو ارتفاع درجة الحرارة.تساعد الجار الحراري في الحفاظ على برودة IC من خلال توفير المزيد من مساحة السطح حتى تتبدد الحرارة في الهواء.

كيفية استخدام 7812 IC

لاستخدام 7812 IC في دائرتك ، اتبع هذه الخطوات لتوصيلها بشكل صحيح:

• PIN 1: قم بتوصيل هذا الدبوس بجهد الإدخال الموجب (عادةً بين 14V و 35V).هذا هو الجهد الذي ستنظمه 7812 IC إلى 12 فولت.

• دبوس 2: هذا هو دبوس الأرض.قم بتوصيله بالأرض المشتركة لمصدر الطاقة الخاص بك وبقية الدائرة.

• PIN 3: يوفر هذا الدبوس الجهد الإيجابي للإخراج.بعد أن ينظم 7812 جهد الإدخال ، سيكون الإخراج المستقر 12V متاحًا هنا.

من المهم التأكد من أن تمرير التيار عبر 7812 لا يتجاوز حدوده المحددة لتجنب ارتفاع درجة الحرارة أو إتلاف IC.إذا كان مصدر الطاقة متصلاً بشكل غير صحيح (قطبية عكسية) ، فيمكن أن يسخن IC بسرعة وفشل.لمنع ذلك ، يمكنك إضافة ديود تقاطع PN لحماية IC من القطبية العكسية.

تلعب المكثفات أيضًا دورًا رئيسيًا في الحفاظ على الجهد المستقر.ضع مكثفًا 100µF عند المدخلات ومكثف 10µF عند الإخراج لتقليل التقلبات وضمان تنظيم الجهد الناعم والثبات.

مزايا 7812 IC

يأتي 7812 IC مع العديد من المزايا التي تجعلها خيارًا شائعًا للعديد من المشاريع الإلكترونية.فيما يلي الفوائد الرئيسية:

لا حاجة لمكونات إضافية لتحقيق الاستقرار

واحدة من المزايا الرئيسية لـ 7812 IC هي أنها لا تتطلب مكونات خارجية إضافية لتحقيق الاستقرار في إخراجها.بمجرد توصيلها بشكل صحيح ، توفر IC تلقائيًا إخراجًا ثابتًا 12V دون الحاجة إلى مكونات تصفية إضافية أو مكونات تنظيم.هذا يجعل من الأبسط وأكثر فعالية من حيث التكلفة استخدامها في دائرتك.

حماية مضمنة عالية الجهد

يحتوي 7812 IC على آليات حماية مدمجة لمنع الأضرار الناجمة عن التيار المفرط.هذا يعني أنه حتى إذا كانت الدائرة ترسم تيارًا أكثر مما يمكن أن توفرها IC بأمان ، فإن 7812 سيحدد التيار إلى مستوى آمن.تساعد هذه الحماية على منع ارتفاع درجة الحرارة أو فشل IC ، مما يزيد من موثوقية دارتك.

بالوعة الحرارة والاتصال الأرضي المشترك

تم تصميم 7812 IC مع بالوعة الحرارة واتصال أرضي مشترك لإدارة تبديد الحرارة.تساعد المشتت الحراري في منع ارتفاع درجة الحرارة عند تنظيم الطاقة ، خاصةً عندما يكون هناك فرق كبير بين الجهد الإدخال والجهد الإخراج.يضمن الاتصال الأرضي المشترك أن يعمل منظم الجهد بسلاسة ، وتجنب المشكلات المحتملة مثل الدوائر القصيرة.تسمح ميزة التصميم المدمجة هذه لـ 7812 بالتشغيل بكفاءة وأمان ، حتى في ظل ظروف تحميل مختلفة.

LM7812 مكافئات

• LM2596

• LTC3780

7812 تطبيقات IC

7812 IC متعددة الاستخدامات ويمكن استخدامها في مجموعة واسعة من التطبيقات.فيما يلي بعض الاستخدامات الشائعة لمنظم الجهد 7812:

سيارات التحكم عن بعد

يمكن استخدام 7812 IC في سيارات التحكم عن بُعد لتوفير إمدادات طاقة 12V مستقرة للإلكترونيات في الداخل.هذا يضمن أن تتلقى الدوائر جهدًا ثابتًا ، مما يمنع الأعطال وتوسيع عمر المكونات.

ألعاب

في العديد من الألعاب التي تعمل بالبطارية ، يتم استخدام 7812 IC لتنظيم الجهد إلى المكونات الحساسة.هذا يساعد على حماية الدوائر الداخلية من مسامير الجهد ويضمن أداء موثوق به أثناء الاستخدام.

أجهزة شحن الهاتف

تم العثور على 7812 IC عادة في أجهزة شحن الهاتف ، وخاصة الطرز القديمة أو أجهزة الشحن الأساسية ، حيث تساعد على تحويل جهد الإدخال إلى إخراج 12V مستقر ، مما يسمح للهاتف بالشحن بأمان وكفاءة.

دوائر توزيع الطاقة

في أنظمة توزيع الطاقة الأكبر ، يتم استخدام 7812 IC لتنظيم الجهد لأجزاء محددة من الدائرة ، مما يضمن أن المكونات الحساسة تتلقى إمدادات 12V متسقة دون تقلبات.

المحددات الحالية

يمكن أن يعمل 7812 IC كحدود حالية في بعض التطبيقات ، مما يوفر الحماية للدوائر عن طريق تقييد كمية التيار التي تتدفق لمنع الأضرار التي لحقت بالمكونات أو الأسلاك الحساسة.

تنظيم العرض المزدوج

بالنسبة للدوائر التي تتطلب كل من الفولتية الإيجابية والسلبية ، كما هو الحال في بعض المعدات الصوتية أو دوائر مضخم التشغيل ، يمكن استخدام 7812 IC بالاقتران مع منظمات الجهد الأخرى لتوفير إمدادات الجهد المزدوج الثابتة ، مما يضمن التشغيل المناسب للنظام.

النموذج 2D والأبعاد

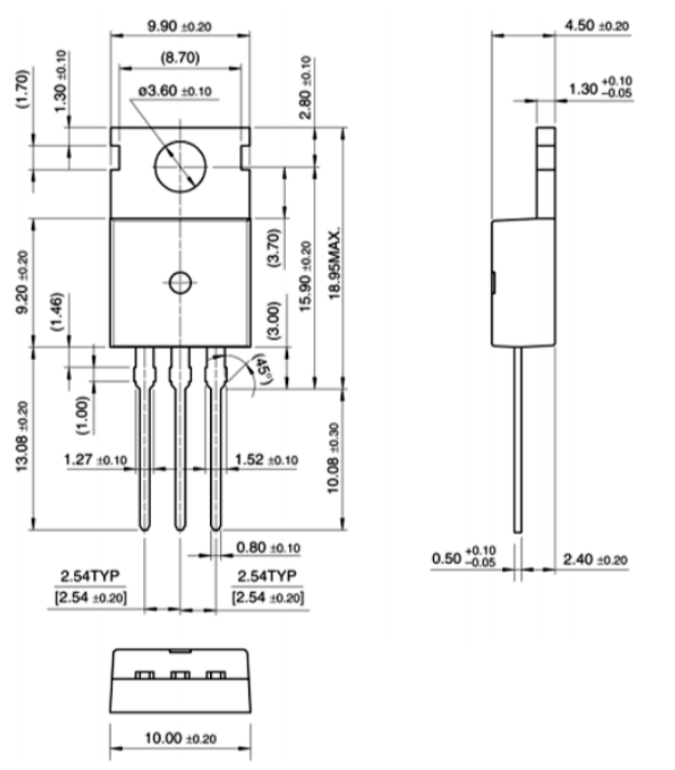

فيما يلي رسم تخطيطي ثنائي الأبعاد لمنظم الجهد IC ، مما يدل على أبعاده في كل من بوصة وميليمرات.هذه المعلومات مفيدة لتصميم آثار أقدام مخصصة وهي مهمة لتخطيط PCB ونمذجة CAD.

خاتمة

يعد 7812 IC منظمًا بسيطًا وموثوقًا بالجهد يوفر إخراج 12V مستقر للدوائر الإلكترونية الخاصة بك.إنه سهل الاستخدام ، ولا يتطلب مكونات إضافية لتحقيق الاستقرار ، ويأتي مع حماية مدمجة ضد التيارات العالية والارتفاع درجة الحرارة.سواء كنت تعمل في مشروع هواية أو تصميم أكثر تعقيدًا ، فإن 7812 يقدم حلاً فعالًا وفعالًا من حيث التكلفة لتنظيم الجهد.
