المعالج الدقيق مقابل الدائرة المتكاملة: الأنواع والوظائف والتطبيقات والاختلافات

هذا الدليل هو كل شيء عن المعالجات الدقيقة والدوائر المتكاملة (ICS).وهذا ما يفسر ما هم عليه ، وكيف يعملون ، وما يستخدمونه.ستتعرف على الأنواع المختلفة ، وكيف تم بناؤها ، وكيفية استخدامها في أجهزة مثل الهواتف وأجهزة الكمبيوتر ، وكيف يمكن استبدالها أو ترقيتها.كما أنه يوضح الجوانب الجيدة والسيئة لكل منها ويعطي أمثلة حقيقية لمساعدتك على فهم أفضل.

كتالوج

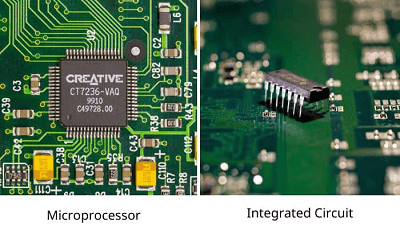

الشكل 1. المعالج الدقيق مقابل الدائرة المتكاملة

ما هو المعالج الدقيق؟

أ المعالج الدقيق هي شريحة صغيرة تعمل كجهاز كمبيوتر أو جهاز رقمي.تقوم بتنفيذ تعليمات مثل ممارسة الرياضيات ، ومقارنة القيم ، والتحكم في أجزاء أخرى من النظام.يتم استخدام المعالجات الدقيقة في أجهزة الكمبيوتر والهواتف والعديد من الأجهزة الذكية.

يتعاملون مع العديد من الخطوات بالترتيب ، وقراءة التعليمات ، ومعالجة البيانات ، وإعطاء النتائج.يتيح لهم ذلك تشغيل البرامج ، والرد على المدخلات ، وإدارة المهام بسرعة وكفاءة.

على الرغم من أن المعالج الدقيق هو نوع من الدائرة المتكاملة ، إلا أنه يحتوي على وظيفة خاصة: التعامل مع أنواع كثيرة من التعليمات للتحكم في نظام كامل.

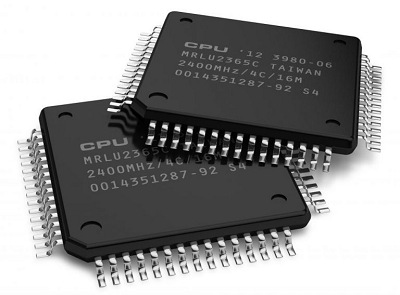

الشكل 2. المعالج الدقيق

ما هي الدائرة المتكاملة؟

الدائرة المتكاملة (IC) هي شريحة صغيرة تحمل العديد من الأجزاء الإلكترونية ، مثل الترانزستورات والمقاومات ، وكلها مبنية على سطح واحد.تعمل هذه الأجزاء معًا على القيام بمهمة محددة مثل تخزين البيانات ، أو تعزيز الإشارات ، أو اتخاذ القرارات في الدائرة.

ICS تأتي في العديد من الأنواع.بعضها بسيط ، مثل مكبرات الصوت الصوتي.البعض الآخر معقد ، مثل المعالجات الدقيقة داخل أجهزة الكمبيوتر.

كل معالج الدقيق هو IC ، ولكن ليس كل IC هو معالج الدقيق.يمكن أن تقوم ICS بالعديد من الوظائف المختلفة ، بينما تم تصميم المعالجات الدقيقة لتشغيل البرامج وإدارة الأنظمة.

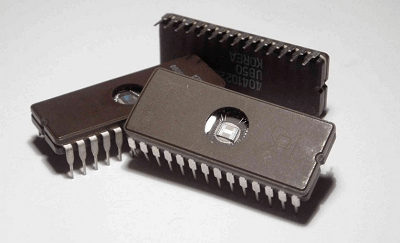

الشكل 3. الدائرة المتكاملة (IC)

أنواع المعالجات الدقيقة والدوائر المتكاملة

أنواع المعالجات الدقيقة

تأتي المعالجات الدقيقة بأشكال مختلفة اعتمادًا على الغرض منها:

• معالج الأغراض العامة (GPP)

تقوم المعالجات للأغراض العامة (GPPs) بتشغيل مهام متنوعة على أجهزة الكمبيوتر المكتبية وأجهزة الكمبيوتر المحمولة.أنها تدعم عمليات تعدد المهام والمتقدمة باستخدام النوى المتعددة وذاكرة الذاكرة.

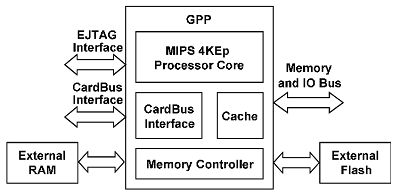

يوضح الرسم البياني أدناه كيفية وضع معالج للأغراض العامة (GPP) وكيفية عمله مع أجزاء أخرى.في المركز يوجد MIPS 4KEP Core ، الذي يتولى مهام المعالجة الرئيسية.تساعد ذاكرة صغيرة تسمى ذاكرة التخزين المؤقت في تسريع الأمور عن طريق تخزين البيانات المستخدمة في كثير من الأحيان.يتحكم وحدة تحكم الذاكرة في تدفق البيانات بين المعالج والذاكرة الخارجية.

يتم استخدام ذاكرة الوصول العشوائي الخارجية كذاكرة عاملة ، بينما تخزن ذاكرة الفلاش بيانات دائمة مثل البرامج.هذه تتصل بالمعالج من خلال حافلة مشتركة.يحتوي المعالج أيضًا على اتصالات خاصة مثل EJTAG لتصحيح الأخطاء و CARTBUS لتوصيل الأجهزة الأخرى.يتيح هذا الإعداد GPP التعامل مع العديد من المهام ويعمل مع أنواع مختلفة من الذاكرة والأجهزة.

الشكل 4. مخطط المعالجات للأغراض العامة (GPPS)

• متحكم (MCU)

يتم استخدام متحكمها (MCUS) في الأنظمة المدمجة.تجمع هذه بين المعالج مع واجهات ذاكرة مدمجة ودخل/الإخراج ، مما يجعلها مثالية للأجهزة الصغيرة الموفرة للطاقة.

يوضح الرسم البياني أدناه الهيكل الأساسي للسيارات الدقيقة.في المركز توجد وحدة المعالجات الدقيقة (MPU) ، التي تدير البرنامج ومعالجة البيانات.يتصل مباشرة بالذاكرة ومنافذ I/O التي تسمح لها بالتحدث إلى أشياء مثل أجهزة الاستشعار أو العروض.

يوجد أسفل MPU أدوات مدمجة تساعدها على العمل بشكل أفضل.وتشمل هذه أجهزة ضبط الوقت ، محولات A/D (التي تحول الإشارات التناظرية إلى بيانات رقمية) ، ومنافذ الاتصالات مثل I/O التسلسلية.تم تصميم كل هذه على شريحة واحدة ، مما يجعل متحكمها صغيرًا وفعالًا وجيدًا للأجهزة مثل الأجهزة أو الأدوات الذكية.

الشكل 5. مخطط متحكم (MCUS)

• معالج الإشارات الرقمية (DSP)

يتم ضبط معالجات الإشارات الرقمية (DSPs) لعمليات في الوقت الفعلي مثل تصفية الصوت وضغط البيانات وتعديل الإشارة.

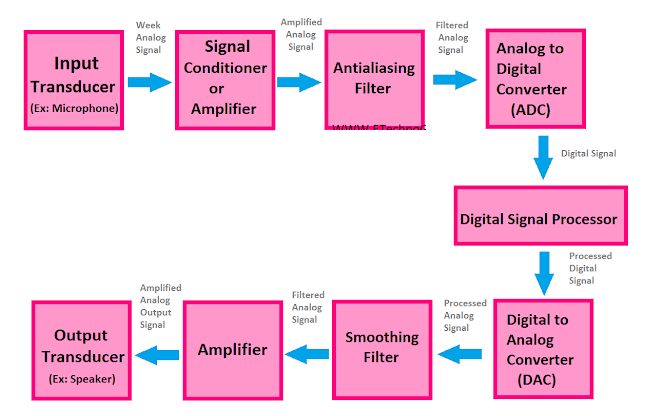

يوضح الرسم البياني أدناه كيف يعمل معالج الإشارة الرقمية (DSP) في نظام الإشارة.أولاً ، يقوم جهاز مثل الميكروفون بتحويل الصوت إلى إشارة تمثيلية ضعيفة.يتم تعزيز هذه الإشارة وتنظيفها بواسطة المرشحات قبل تحويلها إلى شكل رقمي باستخدام ADC (محول تمثيلي إلى رقمي).

يعالج DSP البيانات الرقمية ، يمكن أن يشمل ذلك التصفية أو تعزيز أو ضغط الإشارة.بعد ذلك ، يحول DAC (محول رقمي إلى آخر) الإشارة الرقمية إلى التناظرية.يتم تنظيفها وتضخيمها قبل الذهاب إلى جهاز الإخراج مثل مكبر صوت.تتيح هذه العملية لـ DSP التعامل مع بيانات الصوت أو الإشارة في الوقت المناسب.

الشكل 6. مخطط معالجات الإشارات الرقمية (DSPS)

• النظام على الرقاقة (SOC)

لا تشمل معالجات النظام (SOC) (SOC) فقط وحدة المعالجة المركزية ولكن وحدات أخرى مثل محركات الرسومات أو واجهات الاتصال ، كل ذلك على شريحة واحدة.

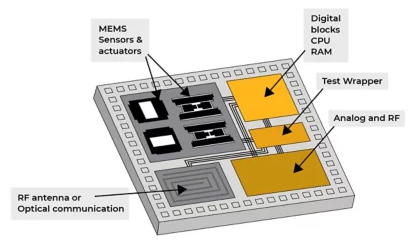

يوضح الرسم البياني أدناه كيف يجمع نظام على الرقاقة (SOC) بين العديد من الأجزاء في شريحة واحدة صغيرة.ويشمل وحدة المعالجة المركزية ، والذاكرة ، ودوائر المنطق ، والأجزاء الراديو أو التناظرية للتعامل مع الإشارات.كما أنه يحتوي على موصلات مدمجة للهوائيات أو المستشعرات.

تحتوي بعض الإصدارات على أجهزة استشعار MEMS أو المحركات التي تسمح للشريحة بأشياء مثل الحركة أو الضغط والاستجابة بسرعة.يساعد غلاف الاختبار في التحقق مما إذا كانت الشريحة تعمل بشكل صحيح.يعطي هذا التصميم المدمج أداءً قوياً وهو مثالي للهواتف الذكية والأجهزة القابلة للارتداء والأجهزة الإلكترونية الحديثة الأخرى.

الشكل 7. مخطط معالجات النظام (SOC)

أنواع الدوائر المتكاملة

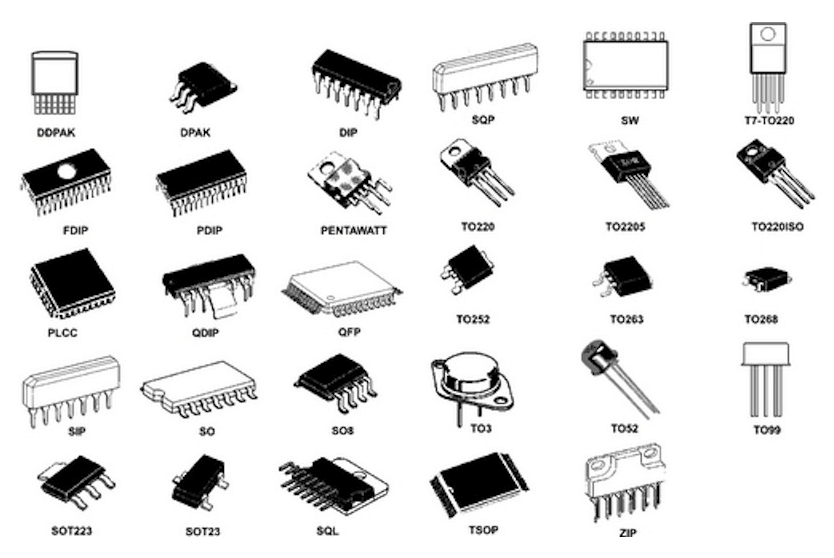

الشكل 8. أنواع الدوائر المتكاملة

يتم تصنيف ICS بناءً على كيفية التعامل مع الإشارات:

• تعمل ICS التناظرية مع إشارات مستمرة وتوجد في مكبرات الصوت ووحدات تحكم الطاقة.

• تستخدم ICs الرقمية المنطق الثنائي وتضمين مكونات مثل البوابات المنطقية ورقائق الذاكرة.

• يمزج ICS المختلط في كلا النوعين ، وهو مفيد للتطبيقات مثل تحويل بيانات المستشعر إلى إشارات رقمية.

• Power ICs إدارة الجهد والتيار لتسليم الطاقة المستقر.

• يتم تخصيص ICS الخاصة بالتطبيق (ASIC) لاستخدامات خاصة مثل تعدين العملة المشفرة أو التعلم الآلي.

• منزل ICS المتجانس جميع المكونات على سيليكون واحد يموت ، بينما تحتوي وحدات متعددة على العديد من الوفاة في حزمة واحدة.

أدوار وظيفية للمعالجات الدقيقة والدوائر المتكاملة

المعالج الدقيق

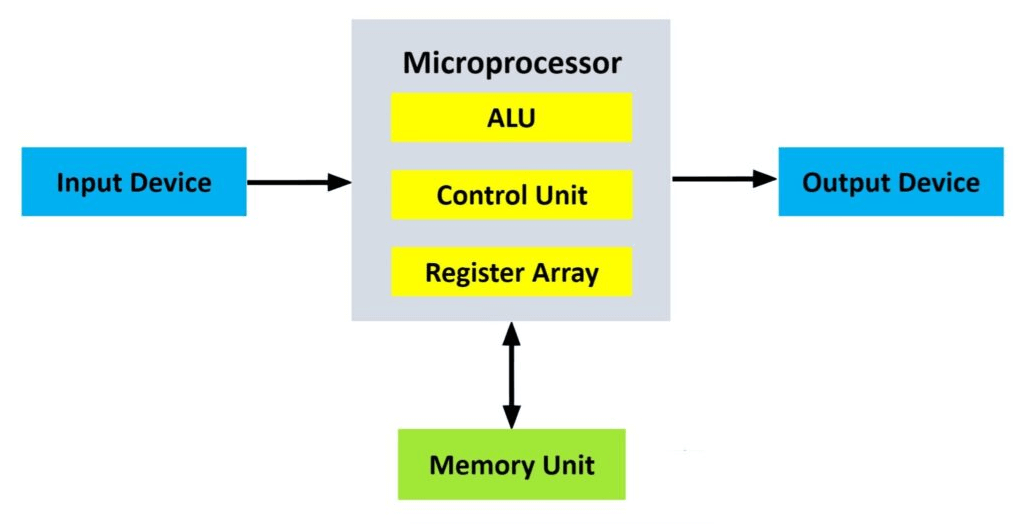

الشكل 9. بنية نظام المعالجات الدقيقة

المعالج الدقيق هو الجزء الرئيسي من النظام الرقمي الذي ينفذ بيانات ويعالج البيانات.في الداخل ، يحتوي على ثلاثة أجزاء رئيسية: وحدة المنطق الحسابية (ALU) ، ووحدة التحكم ، ومجموعة من مساحات التخزين السريعة تسمى مجموعة التسجيل.

1. يقوم ALU بإجراء عمليات الرياضيات والمنطق الأساسية.

2. تخبر وحدة التحكم المعالج بما يجب فعله والتحكم في كيفية تحرك البيانات بين الأجزاء.

3. يحتفظ مجموعة التسجيل بالبيانات والتعليمات مؤقتًا حتى يتمكن المعالج من الوصول إليها بسرعة.

يتصل المعالج الدقيق بأجهزة الإدخال وأجهزة الإخراج والذاكرة:

• أجهزة الإدخال ترسل البيانات الأولية إلى المعالج.

• تظهر أجهزة الإخراج أو تستخدم النتائج بعد المعالجة.

• تخزن الذاكرة كل من البرنامج والبيانات.يجلب المعالج التعليمات والمعلومات من الذاكرة ، ويقوم بمعالجتها ، ثم يخزن النتائج مرة أخرى.

تتكرر هذه العملية في دورة: إحضار التعليمات ، وفك تشفيرها ، وتنفيذها.هذه الدورة هي كيف تعمل جميع المعالجات الدقيقة.

دائرة متكاملة (IC)

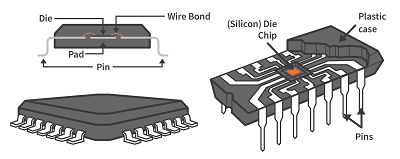

الشكل 10. الهيكل الداخلي للدائرة المتكاملة

دائرة متكاملة ، أو IC ، هي جهاز إلكتروني صغير يؤدي مهمة محددة واحدة.يوجد في مركزها رقاقة من السيليكون (يموت) تحتوي على دوائر صغيرة مصممة لوظائف مثل تضخيم الإشارات أو توقيت التوقيت أو القيام بمنطق بسيط.

تقوم الأسلاك الرقيقة بتوصيل شريحة السيليكون بالاتصالات المعدنية ، والتي ترتبط بالدبابيس الخارجية.هذه المسامير تخرج من حالة وقائية وتوصيل IC بباقي النظام.

كل دبوس له دور: إحضار إشارات أو إرسال إشارات أو قوة حمل.يعتمد IC على جودة تصميمها الداخلي وقوة هذه الروابط المادية.

بمجرد صنعها ، تؤدي IC وظيفتها بشكل موثوق ولا تحتاج إلى تغييرها أو إعادة برمجتها.هذا يجعلها جزءًا مستقرًا ومهمًا من العديد من الأجهزة الإلكترونية.

قابلية برمجة المعالجات الدقيقة والدوائر المتكاملة

المعالجات الدقيقة

المعالجات الدقيقة قابلة للبرمجة للغاية.ليس لديهم وظيفة ثابتة ، فإنهم يتبعون تعليمات من البرامج التي يمكن تغييرها في أي وقت.هذا يعني أن أحد المعالجات الدقيقة يمكنه التحكم في العديد من الأنظمة المختلفة اعتمادًا على البرنامج الذي يتم تشغيله.

على سبيل المثال ، يمكن للشريحة نفسها تشغيل غسالة ملابس اليوم ومتصفح الويب غدًا.تكتب برامج بلغات عالية المستوى ، وتحويلها إلى رمز الجهاز ، وتحميلها في المعالج الدقيق.بمجرد تحميل البرنامج ، تتبع الشريحة التعليمات خطوة بخطوة.

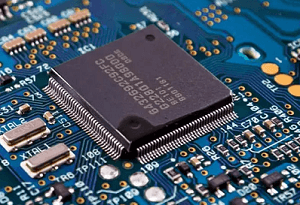

الشكل 11. لوحة الدوائر الإلكترونية مع المعالج الدقيق

نظرًا لأنه يتم التحكم فيه بواسطة البرنامج ، يمكن تحديث سلوك المعالج الدقيق دون لمس الأجهزة.يمكن إضافة ميزات أو تحسينات جديدة من خلال تحديثات البرامج.يتيح ذلك أيضًا التحديثات عن بُعد ، يمكن للأجهزة تلقي برامج جديدة عبر الإنترنت دون الحاجة إلى تفكيكها.

في الأنظمة التي تتغير فيها الأشياء غالبًا ما تتغير في الروبوتات أو المصانع أو الطائرات ، تعد القابلية للبرمجة ميزة كبيرة.تتيح المعالجات الدقيقة إصلاح الأخطاء أو تحسين الأداء أو تغيير كيفية عمل النظام ، حتى بعد بنائه.

باختصار ، تعتبر المعالجات الدقيقة قوية لأنه يمكن إعادة برمجتها مرارًا وتكرارًا ، مما يجعلها مفيدة في العديد من المواقف المختلفة.

دوائر متكاملة (ICS)

معظم ICs غير قابلة للبرمجة.تم تصميمها للقيام بعمل واحد محدد ، وهذه الوظيفة مدمجة بشكل دائم في الشريحة أثناء التصنيع.على سبيل المثال ، قد يقوم أحد IC دائمًا بتنظيم الجهد ، في حين أن هناك دائمًا وظيفة منطق بسيطة.لا يمكن إعادة برمجة هذه الرقائق بعد صنعها.

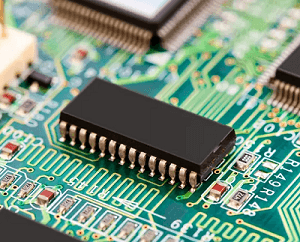

الشكل 12. الدائرة المتكاملة (IC) لحام على PCB

ومع ذلك ، هناك استثناءات.يمكن إعادة برمجة بعض ICS ، مثل FPGAs (صفائف البوابة القابلة للبرمجة الميدانية) و CPLDS (أجهزة المنطق القابلة للبرمجة المعقدة) بعد التصنيع.يكتب رمزًا خاصًا لتعيين أو تغيير ما تفعله هذه الرقائق.تعتبر هذه ICs القابلة للبرمجة مفيدة للاختبار وتطوير المنتجات والأنظمة التي تحتاج إلى مرونة ولكنها عادة ما تكون أكثر تكلفة وتستخدم المزيد من الطاقة.

هناك أيضًا متحكمون ، يجمع بين الأجهزة الثابتة مع الذاكرة القابلة للبرمجة.يمكن تحديث هذه البرامج الجديدة ، مما يوفر بعض المرونة دون أن تكون معقدًا مثل المعالج الدقيق الكامل.ومع ذلك ، تظل معظم ICS وظيفية ثابتة لأنها بسيطة وموثوقة ومنخفضة التكلفة للمهام التي لا تتغير.

خيارات استبدال المعالجات الدقيقة و IC

عنصر يكتب	إبداعي جزء	استبدال أو خيار الترقية	طلب سياق	اعتبارات
المعالج الدقيق (PC CPU)	إنتل Core i5-7400 (LGA1151)	إنتل Core i7-7700 / i7-7700k	سطح المكتب الكمبيوتر الشخصي	يجب مقبس المطابقة (LGA1151) ، تحديث BIOS ، قد تكون هناك حاجة إلى برودة أقوى
المعالج الدقيق (الكمبيوتر المحمول)	AMD Ryzen 5 2500U (BGA)	لا عادةً ما يكون قابلاً للاستبدال-خاص بالوحة الأم	دفتر/كمبيوتر محمول	مدمج في اللوحة الأم (BGA) ؛يتطلب الاستبدال مبادلة لوحة كاملة
مغروس متحكم	Atmega328p	ATMEGA328PB أو STM32F030F4	أردوينو لوحات ، مشاريع هواية	فلاش البرامج الثابتةتتطلب STM32 إعادة صياغة اختلافات الكود والطاقة و pinout
8 بت المعالج الدقيق	إنتل 8085	100 ٪ استبدال متوافق - Same 8085 Chip	إرث النظم الصناعية	إسقاط استبدالتحقق من الساعة والجهد
رقمي منطق IC	74LS00 (بوابة رباعية NAND)	74HC00 أو 74HCT00 (معادلات CMOs أسرع)	عام الدوائر الرقمية	يفحص توافق الجهد (TTL مقابل CMOS) ، حدود إمدادات الطاقة
ذاكرة IC (EEPROM)	24C02	24C08 ، 24C16 (سعة أعلى مع نفس البروتوكول)	i²c تخزين بيانات EEPROM	نفس بروتوكول I²C ؛يجب أن يدعم البرامج الثابتة/البرنامج تمديد العنوان
op-amp IC	LM741	TL081 أو OP07	التناظرية معالجة الإشارة	تحسن إدخال الإزاحة وعرض النطاق الترددي.تحقق من قضبان الطاقة ودبوس التعويض
قوة منظم IC	7805 (منظم خطي 5 فولت)	LM2940 (انخفاض المسار) ، أو وحدة منظم التبديل	قوة دوائر التوريد	أحسن الكفاءة مع وضع التبديل.تحقق من تبديد الحرارة و pinout
مستشعر IC	LM35 (مستشعر درجة الحرارة)	TMP36 أو DS18B20 (رقمي)	درجة حرارة الاستشعار	TMP36 هو التناظرية ولكن أكثر دقة.يتطلب DS18B20 التواصل الرقمي
واجهة IC	MAX232	MAX3232 (3V متوافق)	RS-232 تواصل	MAX3232 يدعم منطق 3V ؛انخفاض في MAX232 إذا كان يعمل عند الفولتية السفلية
نظام وحدة التحكم IC	ite IT8586E (EC/SIO في أجهزة الكمبيوتر المحمولة)	ite IT8587E (متغير النموذج ، وليس المبادلة المباشرة)	مغروس وحدة التحكم (EC) في أجهزة الكمبيوتر المحمولة	البرامج الثابتة يجب أن يتطابق بالضبط.عادة ما يحتاج إلى إعادة برمجة أو أداة OEM
قابل للبرمجة المنطق (PLD)	GAL16V8	CPLD (على سبيل المثال ، Xilinx XC9572XL)	رقمي استبدال المنطق	الاحتياجات إعادة تصميم HDL وأدوات جديدة ؛قد تكون هناك حاجة إلى محول الأجهزة
وحدة المعالجة المركزية + التحرير والسرد اللوحة	إنتل 6th Gen (LGA1151 ، H110 شرائح)	إنتل 10th Gen (LGA1200 ، B460 شرائح)	ممتلىء ترقية منصة سطح المكتب	يتطلب اللوحة الأم الجديدة ، ذاكرة DDR4 ، وإعداد موصل الطاقة الجديد

أمثلة على المعالجات الدقيقة والدوائر المتكاملة

المعالجات الدقيقة والدوائر المتكاملة (ICS) هي أجزاء إلكترونية صغيرة تساعد الأجهزة مثل أجهزة الكمبيوتر والهواتف والآلات.فيما يلي بعض الأمثلة الشائعة وما يستخدمونه.

المعالجات الدقيقة الشعبية

• Intel Core i7

هذه شريحة قوية موجودة في العديد من أجهزة الكمبيوتر الشخصية.إنه أمر رائع بالنسبة لأشياء مثل الألعاب ، وتحرير مقاطع الفيديو ، والقيام بالعمل الذي يحتاج إلى كمبيوتر سريع.

• الذراع Cortex-M (مثل رقائق STM32)

يتم استخدام هذه المتحكمات الصغيرة في الأجهزة الذكية مثل الغسالات ، ومتتبعات اللياقة البدنية ، وحتى الأدوات الطبية.إنها شائعة لأنها لا تستخدم الكثير من القوة ويمكنهم القيام بالعديد من الوظائف المختلفة.

• رقائق RISC-V

RISC-V هو نوع من تصميم المعالج الذي يمكن لأي شخص استخدامه وتغييره.إنه مفتوح المصدر ، مما يعني أنه مجاني في الاستخدام ، ويمكنه إنشاء إصدارات مخصصة خاصة بهم.يتم استخدامه كثيرًا في البحث وفي أنواع جديدة من الإلكترونيات.

• الرقائق القديمة: Zilog Z80 و Intel 8086

تم استخدام هذه الرقائق القديمة في أجهزة الكمبيوتر المبكرة.لا يزال الكثيرون يدرسونهم اليوم لمعرفة كيفية استخدام أجهزة الكمبيوتر وكيف تم بناؤها.

دوائر متكاملة شائعة (ICS)

• NE555 مؤقت

يتم استخدام هذه الشريحة الصغيرة للحفاظ على الوقت في الدائرة.يمكن أن تجعل الأضواء وميضًا أو إنشاء صفيرات صوتية في مشاريع بسيطة.إنه شائع جدًا للتعلم وبناء الإلكترونيات الصغيرة.

• 7404 و 7400 رقائق منطقية

وتستخدم هذه الرقائق في الدوائر الرقمية الأساسية.يسمى 7404 العاكس ، و 7400 هو بوابة NAND.أنها تساعد أجهزة الكمبيوتر في اتخاذ القرارات باستخدام المنطق (مثل نعم/لا أو صحيح/خطأ).غالبًا ما تستخدم في المدارس لتدريس الإلكترونيات.

• LM324 OP-AMP

هذه الشريحة تساعد على جعل إشارات ضعيفة أقوى.يتم استخدامه في أشياء مثل أنظمة الصوت ودوائر المستشعرات.إنه رخيص ويعمل بشكل جيد في العديد من أنواع المشاريع.

• Atmega328p (المستخدمة في لوحات Arduino)

هذه الشريحة مثل الكمبيوتر الصغير.يمكنه قراءة المدخلات (مثل من زر أو مستشعر) والتحكم في مخرجات (مثل تشغيل الأضواء أو المحركات).يتم استخدامه في لوحات Arduino ، والتي تعد رائعة للتعلم وصنع الأدوات الخاصة بك.

مزايا وعيوب المعالجات الدقيقة

وجه	المزايا	عيوب
السرعة والأداء	سرعة المعالجة العالية ؛ينفذ الملايين إلى مليارات تعليمات في الثانية	يولد الحرارة بسرعات عالية.يحتاج إلى حلول التبريد
الحجم والتكامل	صغيرة وخفيفة الوزن بسبب الدوائر المتكاملة	قد تتطلب مكونات خارجية إضافية (ذاكرة الوصول العشوائي ، I/O)
قابلية البرمجة	يمكن البرمجة بسهولة لمهام مختلفة باستخدام البرامج	يجب كتابة البرامج وتجميعها وتصحيحها
التنوع	يمكن استخدامها في أجهزة مختلفة مثل أجهزة الكمبيوتر والهواتف الذكية والروبوتات ، إلخ.	ليس الأمثل لمهام التحكم البسيطة ؛المبالغة في الأساس التطبيقات
كفاءة الطاقة	توفر المعالجات الحديثة كفاءة طاقة جيدة	قد لا تزال النماذج ذات الأداء العالي تستهلك الطاقة
يكلف	اقتصادي في الإنتاج الضخم ؛يقلل من عدد المكونات	ارتفاع تكاليف التصميم والتطوير الأولية
مصداقية	مكونات الحالة الصلبة لها حياة تشغيلية طويلة	عرضة للتلف الكهربائي والإجهاد الحراري
الوظيفة	يمكن تنفيذ خوارزميات معقدة ومهام متعددة بكفاءة	لا يمكن التعامل مع الإشارات التناظرية مباشرة ؛يحتاج ADC
معالجة البيانات	يدعم معالجة البيانات المعقدة ، وتعدد المهام ، والحساب العمليات	حجم الكلمات/البيانات المحدودة في النماذج المنخفضة (على سبيل المثال ، 8 بت أو 16 بت)
قابلية التوسع	يدعم ترقيات النظام (على سبيل المثال ، MultiTost ، توسيع ذاكرة التخزين المؤقت)	تصبح النماذج القديمة عفا عليها الزمن بسرعة ؛يساهم في الإلكترونية يضيع
حماية	يمكن تشغيل أنظمة آمنة مع البرامج المناسبة	عرضة للقرصنة والبرامج الضارة والهجمات الجانبية بدون ضمانات

مزايا وعيوب الدوائر المتكاملة

وجه	المزايا	عيوب
مقاس والوزن	لأقصى حد صغيرة وخفيفة الوزن بسبب كثافة المكون العالية	صعب للتعامل مع الأدوات المناسبة ؛هشة عند تعرضها للإجهاد البدني
قوة استهلاك	يستهلك قوة منخفضة للغاية ، مثالية للأجهزة التي تعمل بالطاقة والبطارية المحمولة	لا يمكن التعامل مع أحمال الطاقة العالية.ليست مناسبة للتطبيقات عالية الجودة
أداء والسرعة	عالية السرعة العملية بأقل قدر من التأخير وقدرة التبديل السريع	أداء ثابت.لا يمكن تعديلها بسهولة بعد التصنيع
يكلف (إنتاج متسلسل)	جداً فعال من حيث التكلفة للإنتاج ذو الحجم الكبير بسبب تصنيع الدُفعات	غالي لتصميم وتصنيع بكميات صغيرة
مصداقية	أقل تقلل مفاصل اللحام والترابط من فرصة الميكانيكية أو الفشل الكهربائي	حساس للكهرباء الثابتة (ESD) ودرجة الحرارة القصوى
اندماج	يستطيع دمج الآلاف لمليارات الترانزستورات جنبا إلى جنب مع المقاومات و المكثفات	لا يمكن قم بتضمين مكونات كبيرة مثل المحاثات أو المكثفات عالية السعة
صيانة	بسيط لاستبدال وحدة كاملة ، تقليل تعقيد الإصلاح	لا يمكن يتم إصلاحها على مستوى المكون ؛يجب استبدال شريحة كاملة إذا كانت خاطئة
الجهد االكهربى عملية	مناسب لتشغيل الجهد المنخفض ، تعزيز السلامة والكفاءة	لا يمكن تعمل في الفولتية العالية بسبب عزل وقيود المواد
المرونة	مستخدم عبر مجموعة واسعة من التطبيقات الرقمية والتناظرية والمختلطة	مُثَبَّت التكوين ، لا يمكن تغيير الوظيفة بمجرد تصنيعها
متانة	عالي الدقة والتكرار في الإنتاج الضخم يضمن الاتساق	مُعَرَّض ل للتلف الناتج عن الرطوبة ، والتفريغ الثابت ، والإفراط في درجة الحرارة

تطبيقات المعالجات الدقيقة والدوائر المتكاملة

المعالجات الدقيقة

1. أجهزة الكمبيوتر والأجهزة المحمولة

في أجهزة الكمبيوتر والأجهزة المحمولة ، تعمل المعالجات الدقيقة كمحركات أساسية تعمل على تشغيل أنظمة وتطبيقات التشغيل.يتعاملون مع كل شيء من الإدخال الأساسي إلى تعدد المهام المعقدة ، ويمكّن من تصفح الإنترنت ، وتشغيل البرامج ، ودفق مقاطع الفيديو ، واستخدام تطبيقات الأجهزة المحمولة.تعتمد سرعة وكفاءة الجهاز إلى حد كبير على قوة المعالجات الدقيقة.

2. الأنظمة المضمنة

تستخدم المعالجات الدقيقة على نطاق واسع في أنظمة الحوسبة المتخصصة أنظمة متخصصة تؤدي وظائف مخصصة داخل آلات أكبر.في الأجهزة اليومية مثل آلات البيع ، وأفران الميكروويف ، والترموستات الذكية ، تدير المعالجات الدقيقة منطق التحكم وأتمتة العمليات.دورهم هو ضمان استجابات دقيقة وفي الوقت المناسب للمدخلات والتغيرات البيئية.

3. المعدات الصناعية

في الإعدادات الصناعية ، يتم استخدام المعالجات الدقيقة للأتمتة والتحكم.يتم تضمينها في وحدات التحكم المنطقية القابلة للبرمجة (PLCs) ، والأسلحة الآلية ، وتسجيلات البيانات.تقوم هذه المعالجات بمراقبة عمليات الإنتاج والتحكم فيها ، والتعامل مع الحصول على البيانات ، وتنفيذ التعليمات التي تحافظ على السلامة والكفاءة والاتساق على أرضية المصنع.

4. أنظمة السيارات

تعتمد المركبات الحديثة اعتمادًا كبيرًا على المعالجات الدقيقة للتحكم في الأنظمة الفرعية المختلفة.من وحدات التحكم في المحرك (ECUS) التي تدير حقن الوقود والانبعاثات إلى أنظمة مساعدة السائق المتقدمة (ADAS) التي تدعم حفظ الممرات وتجنب الاصطدام ، فإن المعالجات الدقيقة أساسية في أداء وسلامة السيارات.كما أنها أنظمة المعلومات والترفيه ، وأدوات التنقل ، وميزات التحكم في المناخ.

5. أجهزة الاتصال

تعتمد البنية التحتية للاتصالات على المعالجات الدقيقة لإدارة نقل البيانات ومعالجة الإشارات.تستخدم أجهزة مثل أجهزة التوجيه وأجهزة المودم ومحطات القاعدة المتنقلة المعالجات الدقيقة لتوجيه المعلومات بكفاءة ، والحفاظ على استقرار الشبكة ، ودعم الاتصالات اللاسلكية والسلكية.تتيح هذه المعالجات تبادل بيانات سريع وآمن وموثوق.

6. المعدات الطبية

في المجال الطبي ، أدوات تشخيص الطاقة الدقيقة ، وأنظمة المراقبة ، ومعدات التصوير.تعتمد أجهزة مثل آلات ECG ، وشاشات ضغط الدم ، وماسحات التصوير بالرنين المغناطيسي ، وأجهزة الموجات فوق الصوتية على المعالجات الدقيقة لمعالجة البيانات بسرعة وتقديم قراءات دقيقة.تكاملهم يحسن سلامة المريض وفعالية العلاجات السريرية.

دوائر متكاملة (ICS)

1. ICS الرقمية

تعمل ICs الرقمية باستخدام المنطق الثنائي (0S و 1S) وهي مهمة للإلكترونيات الرقمية.وتشمل هذه المتحكمون ، رقائق الذاكرة (مثل RAM و ROM) ، والبوابات المنطقية.يوجد في كل شيء بدءًا من الهواتف الذكية وأجهزة الكمبيوتر المحمولة إلى الغسالات والآلات الحاسبة ، وتؤدي ICs الرقمية مهام مثل تخزين البيانات ومعالجة الإشارات وتنفيذ المنطق.

2. التناظرية ICS

تعامل ICS التناظرية مع إشارات كهربائية مستمرة وتستخدم في التطبيقات التي يكون فيها تباين الإشارة مهمًا.يتم استخدامها في تضخيم الصوت ، ومعالجة إشارة المستشعر ، وتنظيم الجهد.على سبيل المثال ، يعدل ICS التناظرية في نظام الصوت مستوى الصوت والنبرة ، بينما في مستشعر درجة الحرارة ، يقومون بتحويل المدخلات البيئية إلى مخرجات قابلة للقراءة.

3. ICS مختلطة

تجمع ICs المختلطة بين الوظائف التناظرية والرقمية على شريحة واحدة ، مما يجعلها مثالية لسد الفجوة بين المدخلات المادية والأنظمة الرقمية.يتم استخدامها على نطاق واسع في الأجهزة التي تتطلب تحويل تمثيلي إلى رقمي أو رقمي إلى آخر ، مثل الهواتف الذكية ووحدات الاتصال اللاسلكية وواجهات الشاشة التي تعمل باللمس.

4

تم تصميم Power ICS لإدارة توزيع وتنظيم الطاقة الكهربائية داخل النظام.يتم استخدامها في الهواتف الذكية ، والسيارات الكهربائية ، وشحن البطارية ، وأنظمة الطاقة المتجددة لضمان تحويل الطاقة الفعالة وإدارة البطاريات.من خلال تحسين استخدام الطاقة ، تعمل الطاقة على تحسين طول وسلامة الأجهزة الإلكترونية.

5. ICS INCED ICS

غالبًا ما تستخدم أجهزة Internet of Things (IoT) ICs المتخصصة التي تدمج الاستشعار ، ومعالجة البيانات ، والاتصال اللاسلكي في شكل مضغوط.تم العثور على هذه الرقائق الكل في واحد في الأدوات المنزلية الذكية ، والشاشات الصحية التي يمكن ارتداؤها ، وأجهزة الاستشعار الزراعية ، وأنظمة الأتمتة الصناعية.إن قدرتهم على العمل على الطاقة المنخفضة مع تقديم الاتصال يجعلها مهمة لنمو النظام البيئي لإنترنت الأشياء.

خاتمة

المعالجات الدقيقة و ICS هي أجزاء صغيرة ولكنها قوية تجعل الأجهزة الإلكترونية تعمل.يمكن للمعالجات الدقيقة تشغيل العديد من المهام المختلفة لأنها تتبع تعليمات البرامج ، مما يجعلها مفيدة في أجهزة الكمبيوتر والآلات والأجهزة الذكية.تم تصميم ICS للقيام بعمل واحد جيدًا ، مثل تضخيم الصوت أو تخزين الذاكرة ، ويوجد في جميع أنواع الإلكترونيات.في حين أن المعالجات الدقيقة مرنة ويمكن إعادة برمجتها ، فإن معظم ICs ثابتة وأبسط.معًا ، تساعد على تشغيل كل شيء من الأدوات المنزلية إلى الآلات الصناعية ، يلعب كل منها دورًا مهمًا اعتمادًا على ما يحتاجه الجهاز.
