SINAD: التعريف والصيغة ودليل القياس

في هذه المقالة، ستتعرف على ما يقيسه SINAD وكيف يقوم بتقييم جودة الإشارة الإجمالية من خلال مراعاة كل من الضوضاء والتشويه.سترى كيف تتم عملية القياس، بدءًا من تطبيق نغمة اختبار نظيفة وحتى فصل المكونات غير المرغوب فيها وتحويل النتائج إلى ديسيبل.ستفهم أيضًا كيف يختلف SINAD عن SNR وTHD وENOB.بالإضافة إلى ذلك، توضح المقالة الأماكن التي يتم فيها استخدام SINAD بشكل شائع في أنظمة الاتصالات والصوت والأنظمة الإلكترونية.

كتالوج

الشكل 1. مخطط مقارنة إشارة SINAD

ما هو سيناد؟

يقيس SINAD (نسبة الإشارة إلى الضوضاء والتشوه) نقاء الإشارة من خلال مقارنة الإخراج المطلوب بالضوضاء والتشويه المدمجين اللذين يقدمهما الجهاز أو جهاز الاستقبال.كما هو موضح في الشكل، تحتوي الإشارة المرسلة النظيفة على النغمة الرئيسية فقط، بينما يتضمن الإخراج المستقبل غالبًا توافقيات وضوضاء خلفية تقلل من وضوح الإشارة بشكل عام.يوفر SINAD، المعبر عنه بالديسيبل (dB)، طريقة دقيقة لتقييم جودة الإشارة وحساسية جهاز الاستقبال وأداء أنظمة الاتصالات والصوت.

مخطط نظام قياس SINAD

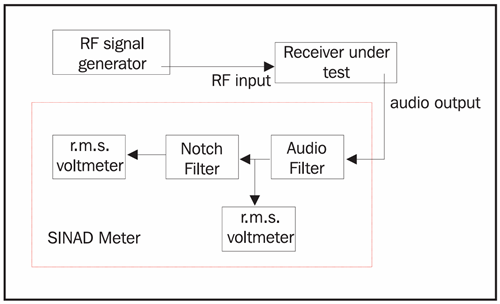

الشكل 2. مخطط نظام القياس SINAD

يوضح الرسم البياني أعلاه إعداد قياس SINAD القياسي، موضحًا كيفية معالجة كل مرحلة للإشارة أثناء الاختبار.يتضمن إعداد قياس SINAD النموذجي ما يلي:

• مولد الإشارة – ينتج نغمة مرجعية نظيفة

• الجهاز قيد الاختبار (DUT) - عادةً ما يكون جهاز استقبال راديو، أو مكبر صوت، أو ADC

• مرشح تمرير النطاق أو الشق – يعزل التردد أو يزيله

• محلل الصوت / مقياس SINAD – يقيس إجمالي الضوضاء والتشويه

• مراقبة الإخراج – التحقق من قوة الإشارة أثناء الاختبار

صيغة سيناد

المعادلة القياسية لـ SINAD هي:

أين:

• الإشارة – النغمة المطلوبة

• الضوضاء – الضوضاء الخلفية أو الحرارية

• التشويه – التوافقيات واللاخطية

يستخدم بعض المحللين نموذجًا يعتمد على الطاقة:

ويعني ارتفاع SINAD أن الضوضاء والتشويه لا يمثلان سوى جزء صغير من إجمالي الإخراج، مما يعكس أداء أفضل للنظام.

كيف يعمل سيناد؟

يعمل SINAD عن طريق قياس مقدار الضوضاء والتشويه غير المرغوب فيه الذي يظهر بجانب الإشارة النظيفة بعد مرورها عبر جهاز أو جهاز استقبال.للبدء، يتم حقن نغمة اختبار نظيفة في الجهاز قيد الاختبار (DUT)، مما يضمن أن أي تغييرات في الإخراج تأتي من النظام نفسه.يقوم المحلل بعد ذلك بفحص طيف الإخراج ويحدد الإشارة وأي تشويه توافقي وضوضاء النطاق العريض التي تسببها الإلكترونيات.

بعد ذلك، يقوم مرشح الحز أو الخوارزمية الرقمية بإزالة النغمة، تاركًا خلفه فقط مكونات الضوضاء والتشويه.توضح هذه النتيجة التي تمت تصفيتها مدى تدهور الإشارة الأصلية أثناء تحركها عبر النظام.وأخيرًا، يقوم المحلل بمقارنة الضوضاء المتبقية + التشوه بإجمالي إشارة الخرج لحساب قيمة SINAD بالديسيبل (dB).

ونظرًا لأن SINAD يتحمل كلاً من الضوضاء وجميع أشكال التشويه، فإنه يقدم صورة واقعية وشاملة لجودة الإشارة الحقيقية.وهذا يجعلها ذات قيمة في تقييم حساسية جهاز الاستقبال ودقة الصوت والأداء الديناميكي لـ ADC وغيرها من معدات الاتصال أو معالجة الإشارات.

كيف يتم قياس SINAD؟

بعد فهم كيفية عمل SINAD، فإن الخطوة التالية هي فحص كيفية قياس SINAD عمليًا.يوضح الشكل أدناه إعداد قياس SINAD النموذجي ويوضح كيفية تحرك الإشارة خلال كل مرحلة من مراحل الجهاز.

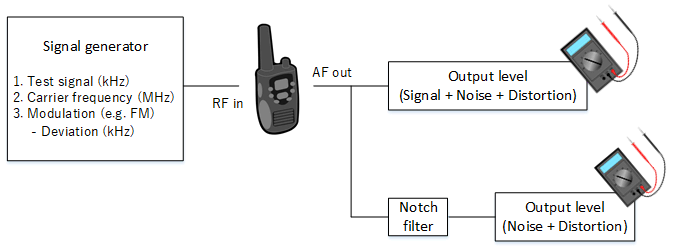

الشكل 3. مخطط كتلة قياس SINAD

الخطوة 1: تطبيق نغمة اختبار معروفة

تبدأ قياس SINAD عن طريق تغذية إشارة اختبار نظيفة ومعروفة من مولد الإشارة الخاص بك إلى جهاز الاستقبال.تكون هذه عادةً نغمة 1 كيلو هرتز لاختبار الصوت أو موجة حاملة للتردد اللاسلكي لأنظمة الاتصالات.باستخدام مدخلات يمكن التحكم فيها، فإنك تتأكد من أن أي ضوضاء أو تشويه تقوم بقياسه لاحقًا يأتي من الجهاز قيد الاختبار (DUT) وليس من المصدر.

الخطوة 2: التقاط إشارة الإخراج

بمجرد مرور إشارة الاختبار عبر جهاز الاستقبال، يمكنك قياس الخرج الكامل، والذي يتضمن الإشارة الرئيسية والتشوه التوافقي وأي ضوضاء حرارية أو كهربائية تضيفها الدوائر.يمنحك هذا رؤية واضحة لكيفية قيام جهاز الاستقبال بتغيير النغمة الأصلية ويسمح لمقياس SINAD باكتشاف التشكيل البيني والمكونات الأخرى غير المرغوب فيها.في الرسم البياني، يتوافق هذا مع مسار القياس "الإشارة + الضوضاء + التشويه".

الخطوة 3: إزالة النغمة

لعزل الضوضاء والتشويه، يمكنك توجيه الإخراج من خلال مرشح الحز الذي يزيل نغمة الاختبار الرئيسية.يقوم المرشح بقمع التردد بشكل حاد مع ترك المكونات غير المرغوب فيها دون تغيير.يمنحك هذا قياسًا نظيفًا للضوضاء + التشويه فقط، كما هو موضح في المسار الثاني من الرسم التخطيطي.

الخطوة 4: حساب نسبة SINAD

بعد التقاط كلا القياسين، يمكنك الآن مقارنة مستوى الضوضاء + التشويه بالمخرج الكامل الذي يحتوي على الإشارة + الضوضاء + التشويه.توضح هذه المقارنة مقدار الإشارة النظيفة والقابلة للاستخدام في جهاز الاستقبال مقابل الشوائب غير المرغوب فيها.إذا كانت الضوضاء والتشويه مرتفعة، تنخفض قيمة SINAD، مما يشير إلى انخفاض جودة الإشارة.

الخطوة 5: تحويل النتيجة إلى ديسيبل

وأخيرًا، يمكنك تحويل نسبة SINAD إلى ديسيبل (dB) لتسهيل مقارنة الأداء عبر الأنظمة المختلفة.يساعدك استخدام ديسيبل على تقييم حساسية جهاز الاستقبال ووضوح الصوت والأداء العام للجهاز بسرعة.تعني قيمة SINAD الأعلى أن نظامك يقدم نقاء إشارة أفضل مع تشويه أقل.

المشاكل التي تؤثر على سيناد

هناك عدة عوامل يمكن أن تقلل من أداء SINAD:

• الضوضاء الكهربائية (الضوضاء الحرارية، EMI، التداخل)

• التشوه التوافقي من مكبرات الصوت أو اللاخطية ADC

• ضوضاء الطور في مذبذبات التردد اللاسلكي

• عدم كفاية التصفية في أجهزة الاستقبال

• قضايا التأريض والحماية

• قيود عرض النطاق الترددي

• عدم تطابق المعاوقة

SINAD vs SNR vs THD vs ENOB

تعد SINAD وSNR وTHD وENOB قياسات ذات صلة، ولكن كل منها يصف جودة الإشارة بطريقة مختلفة.إن فهم الاختلافات بينهما يجعل من السهل معرفة المقياس الذي يجب استخدامه للاختبار أو التحليل.ويلخص الجدول أدناه كيفية المقارنة.

الجانب	سيناد	SNR	ثد	اينوب
التعريف	نسبة من إشارة إلى الضوضاء والتشويه مجتمعة	نسبة من إشارة إلى الضوضاء فقط	نسبة من التوافقيات إلى الأساسية	فعالة القرار المستمدة من SINAD
الابتدائية التركيز	المجموع الأداء الديناميكي	الضوضاء نقاء	الخطية والتشويه التوافقي	واقعية أداء قليلا
الإخراج وحدة	ديسيبل	ديسيبل	ديسيبل أو %	بت
التحليل عرض النطاق الترددي	كامل المحتوى الطيفي باستثناء العاصمة	الضوضاء الفرقة فقط	متناسق الترددات	مقرها على عرض النطاق الترددي SINAD
الضوضاء الشمول	نعم	نعم	لا	غير مباشر
تشويه الشمول	الكل أنواع	لا شيء	التوافقيات	غير مباشر
القياس الطريقة	تحويل فوري مباشر مع استخراج الضوضاء + التشويه	تحويل فوري مباشر باستثناء التوافقيات	تحويل فوري مباشر قياس السعات التوافقية	محسوبة باستخدام الصيغة
مطلوب إشارة الاختبار	نقي نغمة قريبة من النطاق الكامل	نفسه لهجة كما SINAD	نقي جيب	يتبع اختبار سيناد
مطلوب الأجهزة	عالية الدقة محلل FFT	الطيف محلل أو ADC FFT	متناسق إعداد القياس	آلة حاسبة فقط
التطبيقات	أدك/داك التحقق من الصحة، وأجهزة استقبال الترددات اللاسلكية، والصوت	منخفضة الضوضاء اختبار مكبر الصوت، أرضية الضوضاء ADC	مكبر للصوت الخطية ونقاء الصوت	محول اختيار وتصميم الميزانية

تطبيقات سيناد

الترددات اللاسلكية والاتصالات اللاسلكية

يُستخدم SINAD على نطاق واسع في أنظمة الترددات اللاسلكية والأنظمة اللاسلكية لتقييم مدى قدرة جهاز الاستقبال على اكتشاف الإشارات الضعيفة.فهو يساعد في تحديد حساسية جهاز الاستقبال من خلال إظهار مقدار الضوضاء والتشويه الموجود بعد إزالة التشكيل.وهذا يجعل SINAD مقياسًا رئيسيًا لتقييم الأداء العام للترددات اللاسلكية في البيئات.

توصيف ADC وDAC

يستخدم الكثيرون SINAD للتحقق من الخطية ودقة ADCs و DACs أثناء الاختبار.يوضح مدى تأثير الضوضاء والتشويه على إخراج المحول.ومن خلال تحليل SINAD، يمكنك تحديد الدقة الحقيقية القابلة للاستخدام للجهاز.

اختبار المعدات الصوتية

يقيس SINAD مدى وضوح ونقاء الإشارات الصوتية في المعدات مثل مكبرات الصوت والخلاطات وأجهزة التسجيل.فهو يسلط الضوء على التشوه غير المرغوب فيه وضوضاء الخلفية التي تؤثر على جودة الصوت.باستخدام هذا المقياس، يمكنك التحقق من أن الأنظمة الصوتية تقدم مخرجات نظيفة ودقيقة.

تصميم الأنظمة الإلكترونية

يساعد SINAD في تحديد المشكلات المتعلقة بالتصفية والتأريض والحماية داخل الدوائر الإلكترونية.ومن خلال تحليل جودة الإشارة، يمكنه تحسين التخطيط وتقليل التداخل غير المرغوب فيه.وهذا يضمن أداء أكثر استقرارًا وموثوقية للنظام أثناء التشغيل.

معايرة معدات القياس

يتم استخدام SINAD للتأكد من أن أجهزة التحليل وأجهزة الراديو وأدوات الاختبار تعمل ضمن دقتها المحددة.يتحقق من أن مستويات الضوضاء والتشويه تظل ضمن الحدود المقبولة.تضمن المعايرة المنتظمة باستخدام SINAD نتائج قياس متسقة ويمكن الاعتماد عليها.

الاستنتاج

يعمل SINAD كمؤشر شامل لجودة الإشارة لأنه يمثل الضوضاء والتشويه في قياس واحد.توضح الخطوات التفصيلية للعملية كيف يقوم النظام بتعديل المدخلات النظيفة وكيف تؤثر هذه التغييرات على الأداء.توضح مقارنتها بالمقاييس الأخرى القيمة المحددة التي يوفرها SINAD في تقييم السلوك الديناميكي.وتظهر التطبيقات المختلفة أهميتها في الاختبار والمعايرة وتصميم الأنظمة الإلكترونية الموثوقة.
