دليل خطوة بخطوة لدوائر مكبر للصوت باستخدام TDA2050

يعد TDA2050 IC مضخم صوت عالي الجودة معروف بأدائه الممتاز وتنوعه في مختلف التطبيقات الصوتية.يوفر ناتجًا قويًا مع الحفاظ على تشويه منخفض ، مما يجعله مناسبًا لكل شيء من أنظمة الصوت المنزلية إلى الإعدادات المهنية.توفر هذه المقالة نظرة عامة مفصلة عن TDA2050 IC ، بما في ذلك كيفية عملها وميزاته وكيفية استخدامها في دوائر مضخم الصوت المختلفة.

كتالوج

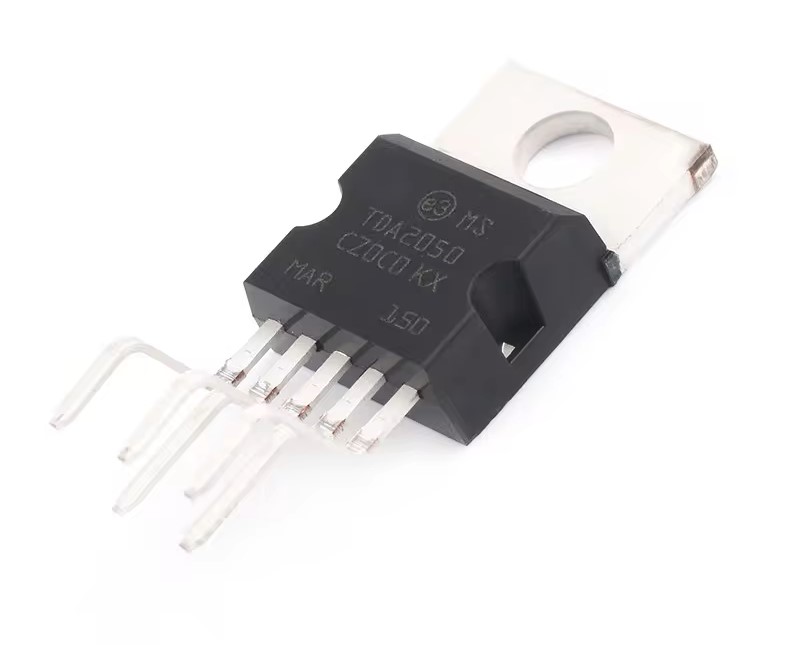

مقدمة إلى TDA2050 IC

ال TDA2050 IC هو مكبر للصوت عالي الأداء من ST Microelectronics ، والمعروف بقدرتها على توفير مخرجات الطاقة التي تتراوح من 5 أ إلى 32 واط.مع ارتفاع الجهد التشغيل الذي يصل إلى 50 فولت ، فإنه يبرز من مضخمات أخرى في سلسلة TDA.إنه مناسب تمامًا لقيادة مكبرات الصوت ذات 4 أوم ، حيث توفر ما يصل إلى 50 واط من الطاقة.

يمكن لـ IC IC هذا التعامل مع ما يصل إلى 5A من التيار ، مما يضمن تشغيلًا آمنًا مع العديد من إعدادات السماعات.مرونتها تجعلها مثالية لدوائر الصوت أحادية وستيريو.من خلال الجهد التشغيلي لـ ± 25V ، فإنه يعمل بسلاسة مع كل من إمدادات الطاقة الواحدة والثانية ، مما يجعلها خيارًا قويًا لأنظمة الصوت وغيرها من أنظمة الصوت.

كيف يعمل TDA2050 IC

تم تصميم TDA2050 لتعمل كمكبر صوت AB من فئة الصوت.يستخدم IC المكون من 5 دبوسات PIN-3 و PIN-5 لاتصالات الطاقة ، في حين يتم تغذية إشارة صوت الإدخال من خلال الإدخال غير المقيد في PIN-1.ثم يتم الحصول على إخراج الصوت المضخم من PIN-4 ، مما يسمح له بدفع مكبرات الصوت بشكل فعال.

توفر IC هذه ما يصل إلى 35 واط من قوة RMS الحقيقية ، مما يجعلها مناسبة لتحميل 4 أوم.كما أنه يقلل من التشويه ، والحفاظ على تشويه متناغم منخفض وقلوب قدره 0.05 ٪ فقط.بالإضافة إلى ذلك ، تتضمن IC دائرة مدمجة للحد من تيار ترانزستور الخرج ، مما يقلل من خطر التلف أثناء الدوائر القصيرة وضمان تشغيل أكثر أمانًا.

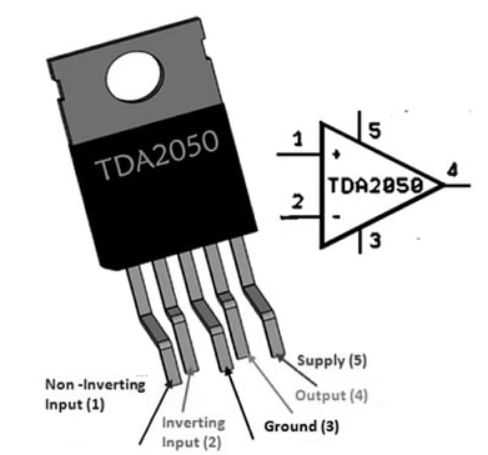

PIN تكوين TDA2050 IC

يحتوي TDA2050 IC على تكوين 5 أسنان ، مع كل دبوس يخدم غرضًا محددًا في الدائرة.تفاصيل كل دبوس هي كما يلي:

• PIN-1 (الإدخال غير المقيد): يقبل إشارة صوت الإدخال للتضخيم.

• PIN-2 (إدخال مقلوب): دبوس الإدخال المقلوب (-) من مكبر الصوت IC.

• PIN-3 (GND): بمثابة دبوس الأرض ، يتصل بمحطة الأرض للدائرة.

• PIN-4 (الإخراج): يوفر إشارة صوتية تضخيم.

• PIN-5 (إمدادات الجهد): يتصل بمصدر الطاقة ، مما يدعم نطاق الجهد من 6V إلى 36 فولت.

ميزات ومواصفات TDA2050 IC

يوفر TDA2050 IC الميزات والمواصفات التالية:

ميزة	مواصفة
نوع IC	مضخم صوت متجانس HI-FI
نوع الحزمة	5 دبوس TO220
فئة مكبر للصوت	فئة التردد المنخفض AB
أقصى قدر من طاقة الإخراج	50 واط
الحد الأقصى للتشغيل الجهد	50V
عملية العرض	إمداد واحد أو منقسم
تشويه	منخفض جدا
الحماية	دائرة قصيرة ، الإغلاق الحراري
كسب الجهد	80
الرفض توريد الجهد	45dB

ما يعادل TDA2050 IC

• TDA2030 (مقابل).

• بدائل أخرى: TDA1554و LM386و TDA7265و TDA7294و TDA2005و TDA7279.

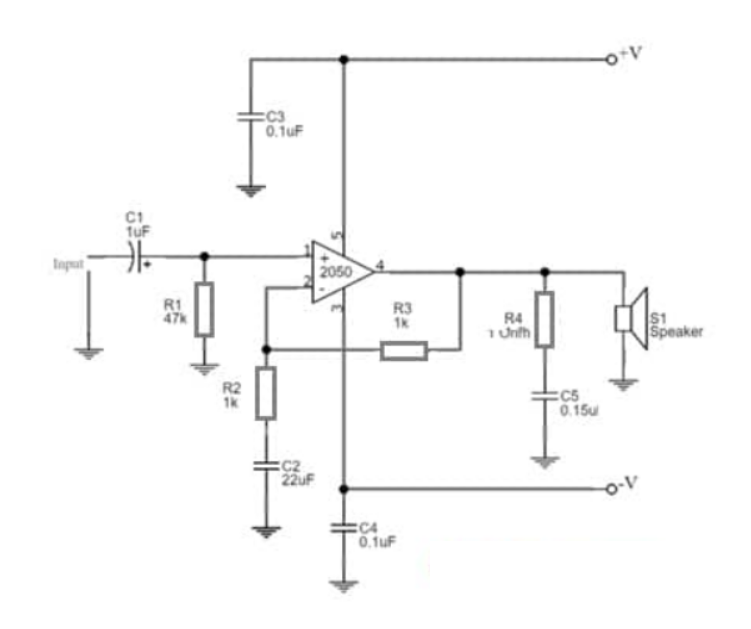

تصميم مضخم صوت ستيريو من 35W إلى 75W باستخدام TDA2050 IC

تعد دائرة مضخم صوت ستيريو من 35W إلى 75W باستخدام TDA2050 IC خيارًا ممتازًا لإنشاء نظام صوت HI-FI.تلعب مكبرات الصوت هذه دورًا رئيسيًا في تعزيز الإشارات من مصادر الصوت المختلفة لإنتاج ناتج صوت واضح وغني.يعد TDA2050 IC مثاليًا لتصميم مكبرات الصوت AB ، التي تجمع بين نقاط القوة في تصميمات الفئة A والفئة B.ينتج عن هذا تحسين الكفاءة على مضخمات الفئة A وتوضيح أقل بكثير مقارنة بمكبرات الصوت من الفئة B.

لإنشاء دائرة مكبر للصوت ستيريو ، مطلوب المكونات التالية:

TDA2050 IC ، المقاومات (47K و 1-OHM) ، المكثفات (1UF ، 0.15UF ، 22UF ، و 0.1UF) ، ومكبر صوت 8 أوم.

يجب تجميع الدائرة وفقًا للتخطيطية ، مما يضمن صحة جميع الاتصالات.بمجرد إنشائها ، سيؤدي مكبر الصوت إلى تضخيم إشارات الصوت بكفاءة ، مما يجعله حلاً قابلاً للتكيف للغاية لتطبيقات الصوت المختلفة.

مبدأ التشغيل لمكبر صوت ستيريو

تعمل دائرة مضخم صوت ستيريو هذه عن طريق تضخيم إشارة إدخال الصوت المقدمة في PIN-1 من TDA2050 IC.يتم توفير الجهد الإيجابي إلى PIN-5 ، بينما يتم توصيل الجهد السلبي بـ PIN-3.يتم تسليم إشارة الخرج المتضخمة من PIN-4 ، حيث يتم توصيل السماعة.

تتضمن الدائرة أيضًا مقاوم ردود الفعل R3 يوفر ملاحظات إلى PIN-2 ، مما يساعد على الحفاظ على استقرار وجودة الإشارة المضخمة.عندما يتم تطبيق كل من الطاقة والمدخلات الصوتية على الدائرة ، فإنه يضخّم بكفاءة المدخلات لتقديم إشارة إخراج 35W قوية إلى الحمل المتصل.لتلبية احتياجات الطاقة الأعلى ، يمكن للدمج بين اثنين من مضخمات 35W هذه إنتاج ناتج 70W.

دائرة مضخم هذه المناسبة بشكل جيد لتعزيز إشارات الصوت ، وتوصيل مكبرات الصوت المتعددة في سلسلة ، والتعامل مع مهام التضخيم عالية الطاقة.

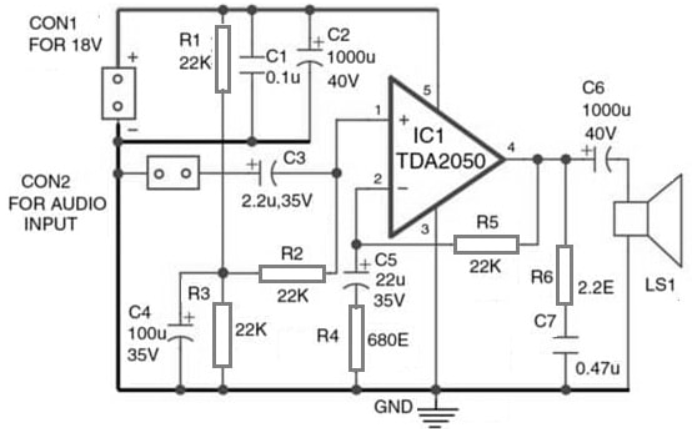

إنشاء دائرة مضخم صوت 15W مع TDA2050 IC

تعد دائرة مضخم الصوت 15W باستخدام TDA2050 IC تصميمًا بسيطًا وفعالًا يوفر حوالي 15 واط من طاقة الإخراج.إنه مناسب لمكبر صوت 8 أوم مع حمولة 18W وتعمل باستخدام مصدر طاقة 18V DC.

تشمل المكونات المطلوبة لبناء هذه الدائرة TDA2050 IC ، ومقاومات 22 كيلو أوم ، و 2.2 أوم ، و 680 أوم ، والمكثفات مع تصنيفات 0.1 فورت ، 1000 فورم ، 2.2 فورم 35 فولت ، 100 فورصة 35 فولت ، 22 فولت 35 فولت ، و0.47uf.بالإضافة إلى ذلك ، ستحتاج إلى موصل CON1 ، ومكبر صوت LS1 (8 أوم ، 18W) ، ومظهر حراري لـ IC ، ومصدر طاقة 18V DC ، وجهاز إدخال صوتي.

بمجرد تجميعها وفقًا للتخطيطية ، تضخّم الدائرة بشكل فعال إشارة صوت الإدخال ، مما يؤدي إلى إخراج 15W واضح وقوي إلى السماعة المتصلة.

اتصالات الدائرة لمكبر الصوت 15W

يحتوي TDA2050 IC على خمسة دبابيس ، مع الاتصالات التالية:

• PIN-1: متصل بالأرض عبر مقاومات R2 و R3.

• PIN-2: متصل بمحطة GND عبر R4 و C5.

• PIN-3: متصل مباشرة بـ GND.

• PIN-4: متصل بمكبر صوت 8 أوم من خلال C6 وترتكز من خلال R6 و C7 في السلسلة.

• PIN-5: متصل بمصدر طاقة 18V.

آلية العمل لدائرة مكبر الصوت 15W

بعد تجميع الدائرة على ثنائي الفينيل متعدد الكلور ، ضعها في حاوية مناسبة لحماية المكونات.قم بتثبيت موصل CON1 على اللوحة الأمامية لمصدر الطاقة لسهولة الوصول.تشغيل الدائرة واضحة.قم بتوصيل إمدادات الطاقة 18V ومكبر صوت 18-OHM و 18W بمحطات LS1 للدائرة.

بعد ذلك ، قم بتوصيل إدخال الصوت ، مثل الهاتف أو الكمبيوتر المحمول ، بموصل Con2.للتحقق من أن الدائرة تعمل ، لمس C3 برفق مع مفك البراغي المعدني.يجب أن تسمع صوتًا طنينًا قادمًا من السماعة ، مما يشير إلى أن مكبر الصوت يعمل كما هو متوقع.بمجرد أن يكون كل شيء في مكانه ، سيتم تشغيل إشارة الصوت المتضخمة من المصدر المتصاعد من خلال مكبر الصوت LS1 ، مما يوفر صوتًا واضحًا ومحسّنًا.

إيجابيات وسلبيات TDA2050 IC

المزايا:

• حماية دائرة القصر المدمجة.

• تشويه منخفض.

• يقدم ما يصل إلى 32 واط طاقة الإخراج ، وهو مناسب لقيادة مكبر صوت 4Ω.

• يعمل مع أوضاع إمداد الطاقة الفردية والمنفصلة.

• ارتفاع الجهد تشغيل 50 فولت.

• طاقة الناتج العالية والكفاءة.

• التصميم الصديق للوحة.

عيوب:

• تصنيف الطاقة المحدود.

• هش وحساسة.

• غير مناسب لتطبيقات الجهد العالي جدا.

• يتطلب بالارتداد الحراري لتبديد الطاقة.

• يجب التحقق بعناية للنظراء لتجنب القضايا.

تطبيقات TDA2050 IC

تستخدم في مكبرات الصوت الصوتية الفئة

يستخدم TDA2050 IC على نطاق واسع في مكبرات الصوت الصوتية Class-AB.تجمع هذه المضخمات بين صفات التصميمات من الفئة A و Class B ، مما يضمن كفاءة أفضل وتقليل التشويه.من خلال القدرة على قيادة تحميل 4 أوم ، توفر IC إخراج صوتي نظيف وقوي ، مما يجعله مثاليًا لمختلف أنظمة الصوت.

شائع في أجهزة التلفزيون الراقية

غالبًا ما يتم العثور على IC في أجهزة التلفزيون المتطورة.يضمن تشويهه المنخفض وقدرته على التعامل مع الطاقة العالية الناتج الصوتي عالي الجودة ، مما يعزز تجربة المشاهدة.إذا كنت تبحث عن صوت ثابت وواضح ، فإن TDA2050 يلعب دورًا مهمًا في تقديم ذلك.

مناسب لمعالجة الإشارات الصوتية

يعد TDA2050 IC خيارًا رائعًا لمعالجة الإشارات الصوتية.يمكن أن يضاعف الإشارات الضعيفة بشكل فعال ، مما يجعلها مناسبة لأنظمة الصوت التي تتطلب تضخيم الطاقة العالية.هذه الميزة تجعلها موثوقة لتعزيز جودة الصوت في إعدادات مختلفة.

مثالي لتجميع مكبرات الصوت

إذا كنت ترغب في تجميع مكبرات الصوت المتعددة ، فإن TDA2050 IC هو خيار عملي.يتيح تصميمه القوي التعامل مع الإخراج عالي الطاقة ، مما يضمن أداء ثابت عبر مكبرات صوت متصلة متعددة.

تستخدم بشكل متكرر في دوائر أحادية أو ستيريو

سواء كنت تعمل على دائرة صوتية أحادية أو استريو ، فإن TDA2050 IC يوفر المرونة والموثوقية.يمكن أن تتكيف مع مختلف تصميمات دوائر الصوت ، مما يجعلها مكونًا متعدد الاستخدامات للتطبيقات المختلفة.

يعمل على نطاق واسع في تطبيقات الصوت المختلفة

تحظى TDA2050 IC بشعبية في مجموعة من التطبيقات الصوتية بسبب بساطتها وأدائها المعتمدة.إن قدرتها على تقديم صوت عالي الجودة دون التعقيد تجعله خيارًا لكثير من المشاريع الصوتية.من الأنظمة المهنية إلى تصميمات DIY ، يعد هذا IC حلاً موثوقًا به.
