أوضح العداد الثنائي 74LS93

يعد 74LS93 عدادًا ثنائيًا مضغوطًا وفعالًا 4 بت يدعم مجموعة من التطبيقات الرقمية.تستكشف هذه المقالة وظائفها وميزاتها واستخداماتها ، وتوجيهك من خلال تشغيلها وفوائدها العملية.من حساب القيم الثنائية إلى تقسيم الترددات ، يوفر 74LS93 البساطة والمرونة للمشاريع التي تتطلب حلول عد وتوقيت دقيقة.

كتالوج

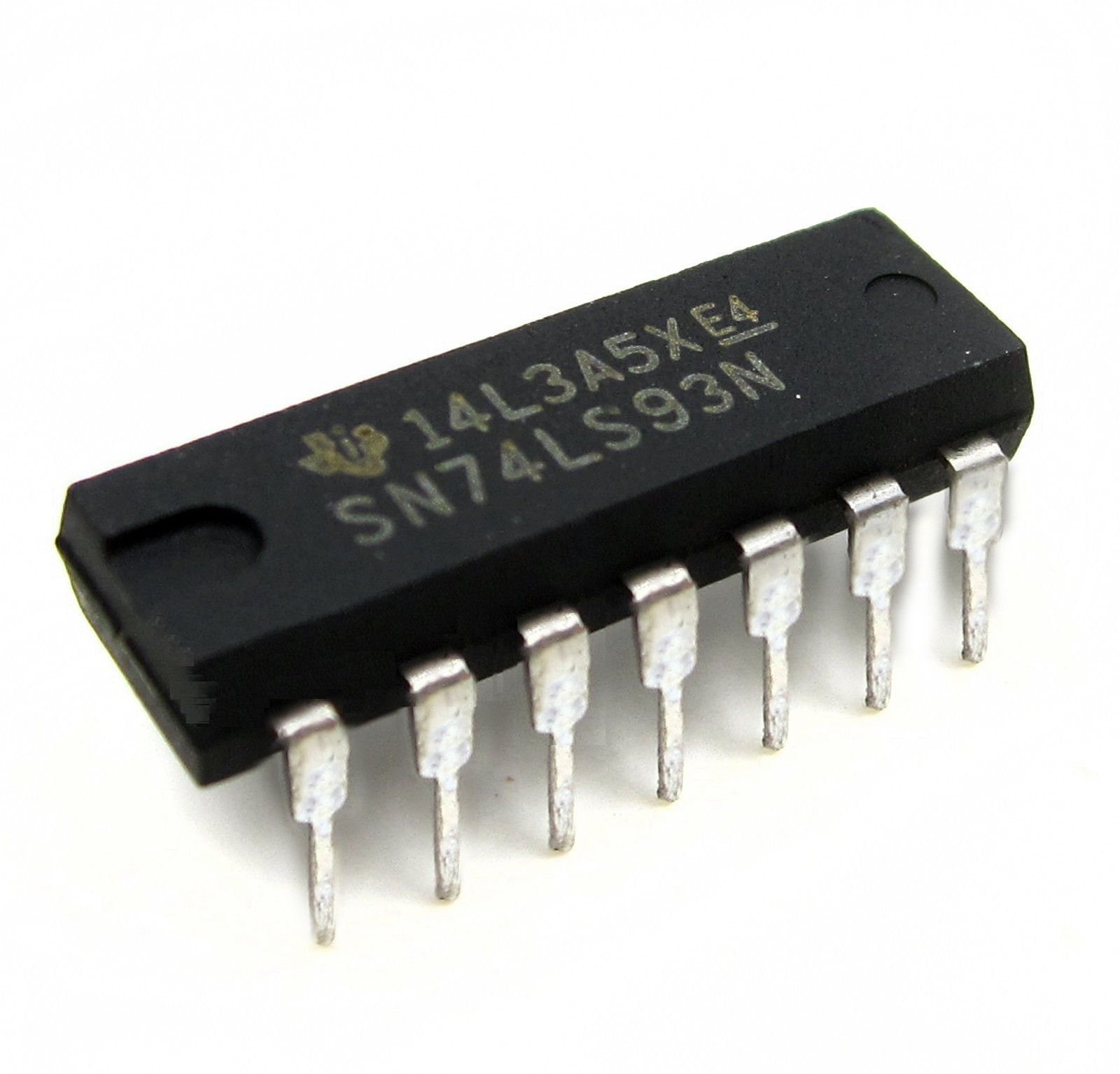

فهم 74LS93 العداد الثنائي IC

ال 74LS93 هو عداد ثنائي 4 بت مصمم مع اثنين من المقاطعات المدمجة.فهو يجمع بين الوضع 2 العلوي مع counter mod-8 ، مما يجعلها متعددة الاستخدامات لتطبيقات مثل العد MOD-8 أو تقسيم الإشارات على 2 أو 8. يتضمن هذا IC أربعة نقاط JK التي تستجيب للبولنديات الإدخال ،التي يمكن توفيرها بواسطة متحكم أو جهاز توقيت IC.

يتميز تصميم 74LS93 بدبابيس إعادة ضبط ، ودامنتين على مدار الساعة ، وأربعة محطات إخراج ، مما يتيح لها العد من 0 إلى 15 في ثنائي.بفضل توافقها مع مختلف المتحكمين والأنظمة القائمة على TTL ، يعد هذا العداد خيارًا مرنًا للمشاريع الرقمية المختلفة.إنه متاح بشكل شائع في تنسيقات مثل Dip و SMD ، ويحتوي دائمًا على 14 دبابيس.بالإضافة إلى ذلك ، تم تصميم IC للتعامل مع المدخلات عالية السرعة ، مما يضمن تشغيل موثوق في البيئات الديناميكية.

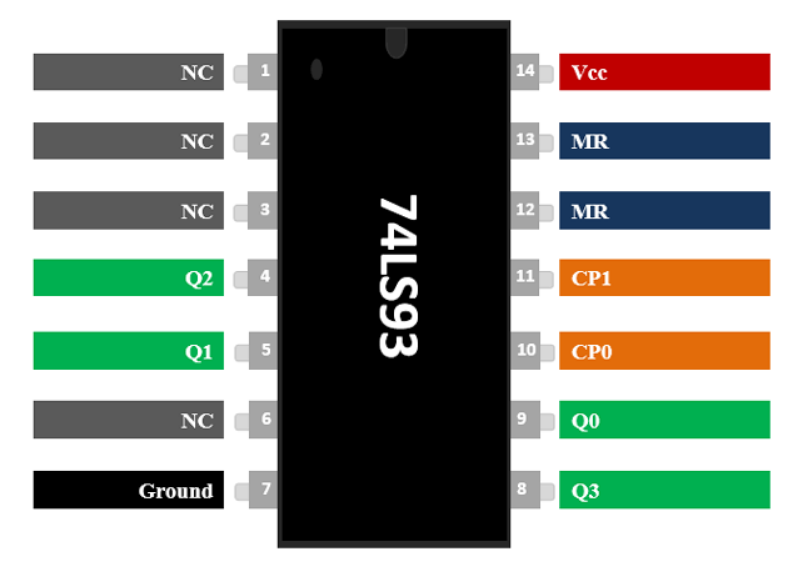

74LS93 Pinout

رقم PIN	اسم الدبوس	وصف
1 ، 2 ، 3 ، 6	NC	لا اتصال
4 ، 5 ، 8 ، 9	Q0 ، Q1 ، Q2 ، Q3	دبابيس الإخراج
7	أرضي	متصل بأرض النظام
10	CP0	مدخلات الساعة - قسمة على 2
11	CP1	مدخلات الساعة - قسمة على 8
12 ، 13	السيد	إعادة تعيين Master - إدخال واضح
14	VCC	جهد العرض - 4.5 فولت إلى 5.5 فولت

74LS93 ميزات العداد IC

دائرة متكاملة عداد 4 بت

74LS93 هو عداد ثنائي 4 بت مصمم لمجموعة واسعة من التطبيقات.إنه يوفر أداءً موثوقاً في الأنظمة التي تتطلب تقسيم التردد أو التردد ، وذلك بفضل بنيةها الفعالة ذات 4 بت.

جهد التشغيل القياسي

تعمل IC هذه بسلاسة في جهد قياسي من 5 فولت ، مما يجعله متوافقًا مع العديد من الأنظمة الرقمية.تضمن قدرتها على الأداء باستمرار في هذا الجهد موثوقيتها في مشاريع مختلفة.

نطاق الجهد

يدعم IC طيف الجهد بين 4.5 فولت و 5.5 فولت.تتيح لك هذه المرونة استخدامها في أنظمة ذات اختلافات طفيفة في إمدادات الطاقة مع الحفاظ على الاستقرار.

الفولتية العالية والمنخفضة الناتج

عندما يخرج IC حالة عالية ، فإنه يقدم 3.5 فولت ، وعندما يكون في حالة منخفضة ، فإنه يخرج 0.25 فولت.هذه المستويات تجعلها متوافقة مع أجهزة TTL الأخرى ، مما يضمن التكامل السلس في الدوائر.

تيار الإخراج

يعالج IC -0.4mA أثناء الإخراج العالي و 8 أماصات أثناء الإخراج المنخفض.تسمح هذه المستويات الحالية لـ IC بالتفاعل مع المكونات الأخرى بشكل فعال دون التسبب في عمليات تحميل زائدة.

ترددات الساعة لدبابيس الإدخال

يمكن أن يصل تردد الساعة لـ PIN CP0 إلى 32 ميجا هرتز ، بينما يدعم CP1 ما يصل إلى 16 ميجا هرتز.هذا الأداء عالي السرعة يجعل IC مناسبًا للمهام التي تتطلب عددًا سريعًا أو تقسيم التردد.

الحد الأدنى عرض النبض

يتطلب CP0 عرضًا نبضًا لا يقل عن 15ns ، بينما يحتاج CP1 إلى ما لا يقل عن 30Ns.تضمن هذه المواصفات تشغيلًا دقيقًا ، ومنع أي إشارات ضائعة أثناء التبديل السريع.

تنسيقات دبوس

يتوفر IC بتنسيقات مثل PDIP 14-Pin و GDIP و PDSO ، مما يجعلها متعددة الاستخدامات وسهلة الاندماج في تصميمات مختلفة.تتيح لك هذه التنسيقات اختيار التنسيق الذي يناسب تطبيقك المحدد.

مصادر مدافع على مدار الساعة

يمكنك قيادة مدخلات ساعة IC باستخدام أجهزة مثل 555 أجهزة توقيت أو متحكم.هذه المرونة تجعل من السهل استخدامها في مختلف التطبيقات ، من أجهزة ضبط الوقت البسيطة إلى أنظمة رقمية أكثر تعقيدًا.

الإخراج المتوافق مع TTL

يكون إخراج IC بتنسيق TTL ، والذي يضمن التوافق مع مجموعة واسعة من ICS وأنظمة متحكم.تعمل هذه الميزة على تبسيط التكامل في تصميمات الدوائر الرقمية الخاصة بك.

نطاق درجة الحرارة

يعمل IC جيدًا في درجات الحرارة تتراوح من 0 إلى 70 درجة مئوية ، مما يجعله مناسبًا للبيئات القياسية.يوفر نتائج متسقة دون أن تتأثر بتغيرات درجة الحرارة المعتدلة.

ما يعادل 74LS93

• 74HC19

• 74LS192

• 4516

عدادات أخرى

• 74LS90

• CD4017

• 74LS02

• CD4020

• CD4060

• CD4022

• CD4026

• CD40102

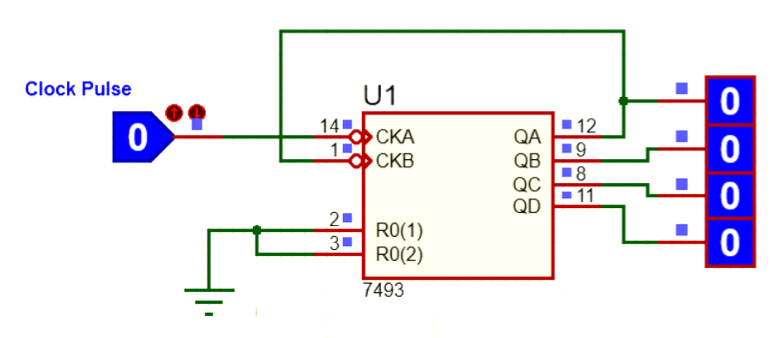

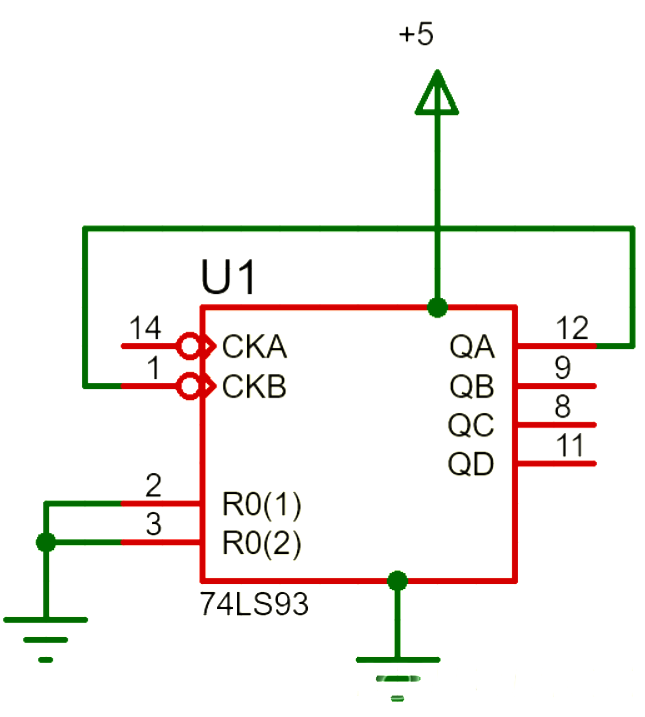

كيف يعمل 74LS93 العداد الرقمي؟

للحصول على عمل عداد ثنائي 74LS93 ، ابدأ بتوصيل مصدر الطاقة.قم بتوصيل دبوس VCC بالمحطة الإيجابية ودبوس GND على أرض نظامك.بمجرد الانتهاء من ذلك ، قم بتوصيل إدخال الساعة الأول (PIN 1) بإخراج البت الأخير (PIN 12).هذا الاتصال هو مفتاح تمكين آلية العد.

بعد ذلك ، قم بإعداد دبابيس إعادة تعيين (دبابيس 2 و 3).الأرض هذه المسامير لضمان بدء العداد من الصفر.إذا كنت بحاجة إلى إعادة تعيين العمل بشكل مختلف ، فيمكنك توصيل هذه المسامير بالمنطق الخارجي بناءً على احتياجات التطبيق الخاصة بك.تتيح لك هذه المرونة تكوين العداد وفقًا لمتطلبات الدائرة الخاصة بك.

بالنسبة لإدخال الساعة ، قم بتوصيل دبوس الساعة الثاني (PIN 2) بمولد نبض خارجي ، مثل IC المؤقت أو أي جهاز قادر على توليد إشارات الساعة.يتحكم نبض الساعة هذا في إخراج العدد الثنائي لـ IC ، والذي يتم عرضه على المسامير 8 و 9 و 11 و 12.

تنقسم الدائرة الداخلية لـ 74LS93 إلى جزأين رئيسيين: عداد Mod 2 وعداد Mod 8.يدير عداد Mod 2 الجزء الأول ، حيث يتبديل بين 0 و 1 مع كل نبضة على مدار الساعة حيث تنتقل الإشارة من ارتفاع إلى منخفض.يعمل هذا الإخراج كمدخل على مدار الساعة لعداد MOD 8 ، والذي يستخدم ثلاث نقاط JK المترابطة لإنشاء الأجزاء الثلاثة المتبقية.

كل JK Flip-Flop في عداد Mod 8 يحصل على إشارة الساعة الخاصة به من إخراج Flip-Flop السابق.معا ، تنتج عدادات Mod 2 و Mod 8 عددًا ثنائيًا 4 بت يتراوح من 0000 إلى 1111. يتم عرض هذا الإخراج الثنائي عبر دبابيس الإخراج الأربعة ، مما يوفر تمثيلًا واضحًا للعدد.

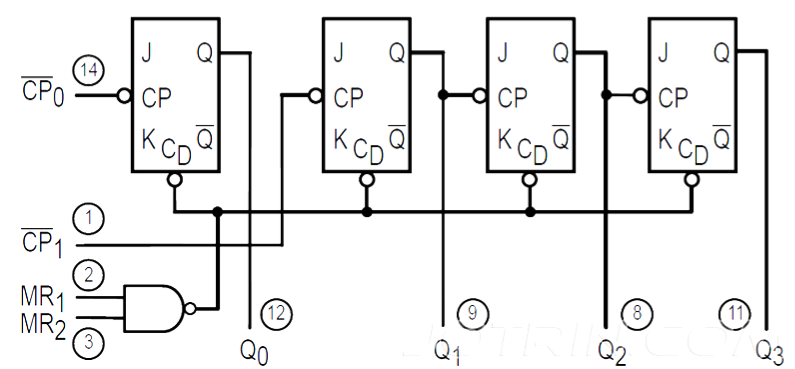

74LS93 دائرة مكافحة

لفهم الدائرة المضادة 74LS93 ، فإنه يساعد على فحص تصميمه الداخلي ووظائفه.تعتمد الدائرة على jk flip-flops ، كل قادر على التبديل بين حالتين: 1 و 0. تمثل هذه الحالات القيم الثنائية ، وتتقدم المضاد عن طريق تغيير هذه الحالات استجابة لنبضات الساعة.

في 74LS93 ، تتغير كل حالة Flip-Flop عندما يتم إخراج انتقالات الوجه السابق من ارتفاع إلى منخفض.ومع ذلك ، فإن Flip-Flop الأول غير متصل مباشرة بالثاني.لإنشاء تسلسل وظيفي ، يمكنك ربط دبوس الساعة الأول (CP1) بإخراج First Flop Flop الخاص بعداد Mod 8.هذا يضمن تدفق التسلسل بشكل صحيح.

مع توصيل أربع نقاط متصلة بالتسلسل ، يتلقى كل منهما نبضًا على مدار الساعة من إخراج Flip-Flop السابق ، يبدأ العداد عند 0000 ويحسب ما يصل إلى 1111 قبل إعادة ضبطه إلى 0000. تمثل كل ولاية رقمًا ثنائيًا فريدًا ، يتقدم فيطلب.

يوضح الجدول أدناه كيف يتغير الإخراج الثنائي مع كل عدد:

عد	الإخراج	س 3	س 2	س 1	Q0
0		0	0	0	0
1		0	0	0	1
2		0	0	1	0
3		0	0	1	1
4		0	1	0	0
5		0	1	0	1
6		0	1	1	0
7		0	1	1	1
8		1	0	0	0
9		1	0	0	1
10		1	0	1	0
11		1	0	1	1
12		1	1	0	0
13		1	1	0	1
14		1	1	1	0
15		1	1	1	1

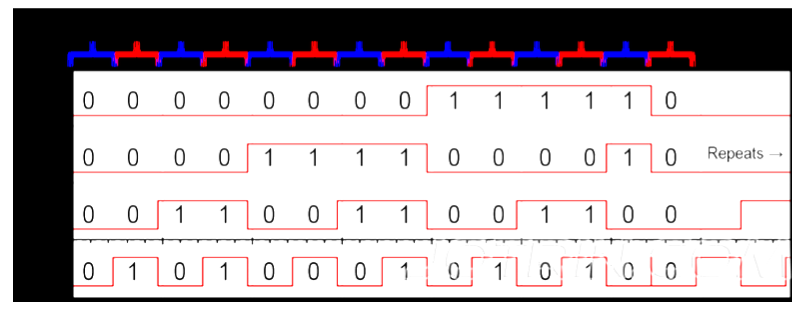

بالإضافة إلى ذلك ، يوضح مخطط التوقيت كيف تتصرف المخرجات من Q0 إلى Q3 استجابةً لإشارة ساعة الإدخال.هذا التصور يجعل من السهل معرفة كيفية تقدم العداد الثنائي خطوة بخطوة:

تطبيقات 74LS93

74LS93 عبارة عن مشاركة متعددة الاستخدامات مصممة باستخدام أربعة نقاط JK.من خلال الجمع بين عدادات MOD-2 و MOD-8 ، يتم استخدامه عادة لإنشاء عداد MOD-16.يتم استخدامه بشكل متكرر في الدوائر التي تتطلب العد من 0 إلى 15 في ثنائي أو إنشاء تسلسل لأغراض التوقيت ، مما يجعلها خيارًا مباشرًا وموثوقًا لمثل هذه التطبيقات.

يستخدم هذا IC أيضًا على نطاق واسع في دوائر تقسيم التردد ، حيث يمكنه تقسيم الترددات على 2 أو 8 أو 16 بدقة.يتيح تصميمها معالجة مهام التوقيت الخاضعة للرقابة بشكل فعال ، مما يجعلها مناسبة للاستخدام في أنظمة التوقيت الرقمية مثل الساعات الرقمية أو إعدادات إدارة الأحداث المتسلسلة.

بالإضافة إلى ذلك ، يتم استخدام 74LS93 في طلبات عد النبض ، حيث تقوم بتسليم الإشارات الواردة في الثنائي.إن قدرتها على الجمع بين وظائف MOD-2 و MOD-8 تجعلها مكونًا فعالًا ويمكن الاعتماد عليه في المشاريع التي تتطلب عدًا ثنائيًا دقيقًا.

خطوات لتشغيل العداد الثنائي 74LS93

باستخدام العداد الثنائي 74LS93 واضح وفعال.ابدأ بتزويد IC من خلال VCC ودبابيس الأرض باستخدام مزود الطاقة +5V.هذا يحدد ظروف التشغيل اللازمة ل IC.يتضمن 74LS93 دبابيس MR (Master Reset) التي تسمح لك بتكوين الوضع المطلوب للتشغيل.بالنسبة لوظيفة العد القياسية ، قم بتوصيل كل من دبابيس إعادة التعيين بالأرض (منخفضة) ، كما هو موضح في جدول اختيار الوضع.

بعد ذلك ، تنبض النبضات على مدار الساعة إلى دبابيس إدخال CP0 و CP1 لبدء عملية العد.كل إدخال نبضة لهذه المسامير يزيد العدد الثنائي من قبل واحد.يتحكم دبوس CP1 في إخراج Q0 ، بينما يحكم CP0 مخرجات Q1 و Q2 و Q3.لتفعيل جميع أجزاء الإخراج الأربعة ، قم بتوصيل نبض الساعة في CP1 بإخراج Q0.

يدعم IC تردد ساعة الذروة 32 ميجا هرتز لـ CP0 و 16MHz لـ CP1.تأكد من أن عرض النبض لا يقل عن 15Ns لـ CP0 و 30Ns لـ CP1 للحفاظ على تشغيل دقيق.عادة ، يمكنك إنشاء إشارة الساعة باستخدام مؤقت 555 أو دائرة إنتاج نبض مماثلة.

عدد	الإخراج
	Q0	س 1	س 2	س 3
0	ل	ل	ل	ل
1	ح	ل	ل	ل
2	ل	ح	ل	ل
3	ح	ح	ل	ل
4	ل	ل	ح	ل
5	ح	ل	ح	ل
6	ل	ح	ح	ل
7	ح	ح	ح	ل
8	ل	ل	ل	ح
9	ح	ل	ل	ح
10	ل	ح	ل	ح
11	ح	ح	ل	ح
12	ل	ل	ح	ح
13	ح	ل	ح	ح
14	ل	ح	ح	ح
15	ح	ح	ح	ح

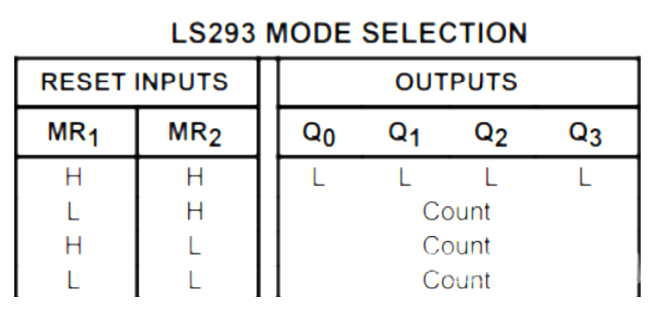

لفهم وظيفتها بشكل أفضل ، فكر في محاكاة عملية IC.على سبيل المثال ، في الوضع -0 (وضع العد القياسي) ، يولد كل من دبابيس MR وتبديل حالة المنطق نبضات على مدار الساعة.مع كل انتقال من ارتفاع إلى منخفض ، يزيد IC.فيما يلي مثال على محاكاة توضح هذا السلوك.

لمزيد من الوضوح ، يمكنك الرجوع إلى دروس الفيديو أو الموارد الإضافية.تُظهر الاستخدامات العملية لـ 74LS93 في دوائر مختلفة ، بما في ذلك تطبيقات التوقيت والعد ، قدرتها على التكيف وسهولة الاستخدام في التصميمات الرقمية.

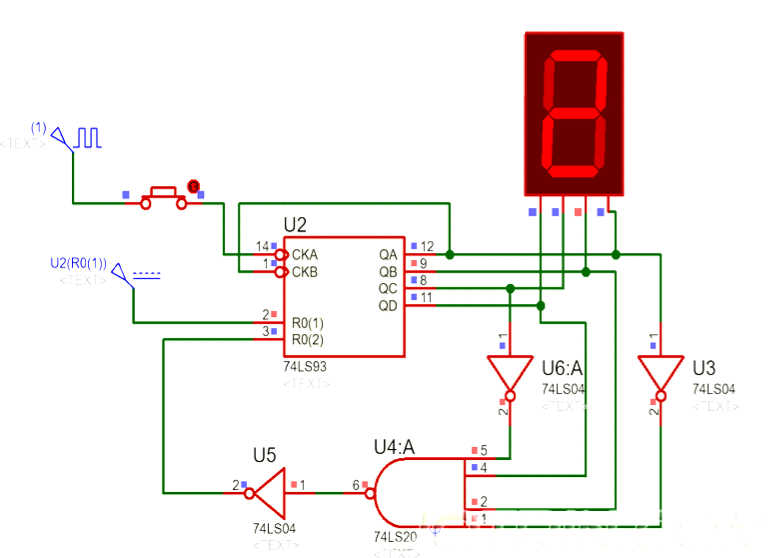

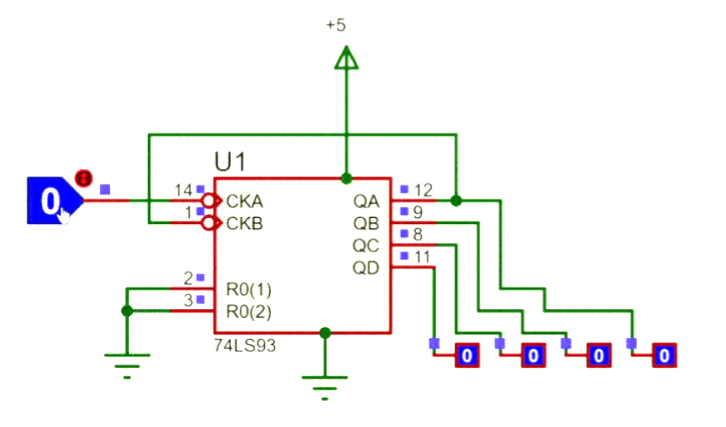

باستخدام 74LS93 في عداد واحد من رقمين

لإنشاء عداد من رقمين باستخدام 74LS93 ، ستحتاج إلى مكونات مثل أ 74LS20 (بوابة NAND ذات أربعة مدخلات) و 74LS04 (ثلاثة لا أبواب).تعمل هذه المكونات مع IC لدفع شاشة BCD سبعة قطاع ، مما يتيح العداد إلى الدورة من خلال الأرقام من 0 إلى 9.

على الرغم من أن 74LS93 عبارة عن عداد 4 بت قادر على التعامل مع ما يصل إلى 16 تهمًا ثنائيًا ، إلا أنه يجب إعادة ضبطه بعد الوصول إلى 9 لضمان بقاء الشاشة ضمن النطاق العشري.إذا لم تتم إعادة تعيين العداد في هذه المرحلة ، فقد يظهر الإخراج قيمًا غير صحيحة أو غير متوقعة.لإدارة هذا ، يتم استخدام دائرة إعادة تعيين التغذية المرتدة ، مع الجمع بين إشارات من NAND وليس البوابات لإعادة ضبط العداد تلقائيًا.

في هذه الدائرة ، يتم توصيل اثنين من البوابات بمخرجات QA و QC ، في حين ترتبط QB و QD مباشرة بمدخلات GATE NAND.لا تنتج بوابة NAND مخرجات عالية فقط عندما تكون جميع مدخلاتها صفرًا.بالقيمة الثنائية البالغة 1010 ، عكس البوابات غير الإشارات من QA و QC ، مما يؤدي إلى إخراج مرتفع من بوابة NAND.يتم قلب هذا الإخراج بواسطة 74LS04 ، وإعادة ضبط العداد إلى الصفر.يضمن هذا التصميم تحديث العداد باستمرار ويعرض القيم العشرية الصحيحة.

باستخدام 74LS93 للعداد المكون من رقمين

يمتد تكوين العداد المكون من رقمين مفهوم العداد المكون من رقم واحد ، مما يسمح له بعرض الأرقام من 00 إلى 99. ينطبق نفس المنطق الأساسي ، ولكن في هذه الحالة ، تقدم الشاشة السبعة الأولى عندما ترسل الشاشة الثانية أإشارة إعادة تعيين الساعة.يضمن هذا التصميم عدًا سلسًا عبر رقمين باستخدام إشارة إعادة تعيين شاشة واحدة لدفع إدخال الساعة للآخر.

يظل المنطق وراء العداد المكون من رقمين متسقًا مع الإعداد المكون من رقم واحد ، مما يوفر طريقة فعالة لعرض قيم رقمية أكبر باستخدام شاشتين من سبعة أجزاء.من خلال ربط العدادات من خلال إشارات إعادة التعيين والساعة ، تعمل العروض جنبًا إلى جنب لتمثيل الأرقام من 00 إلى 99.

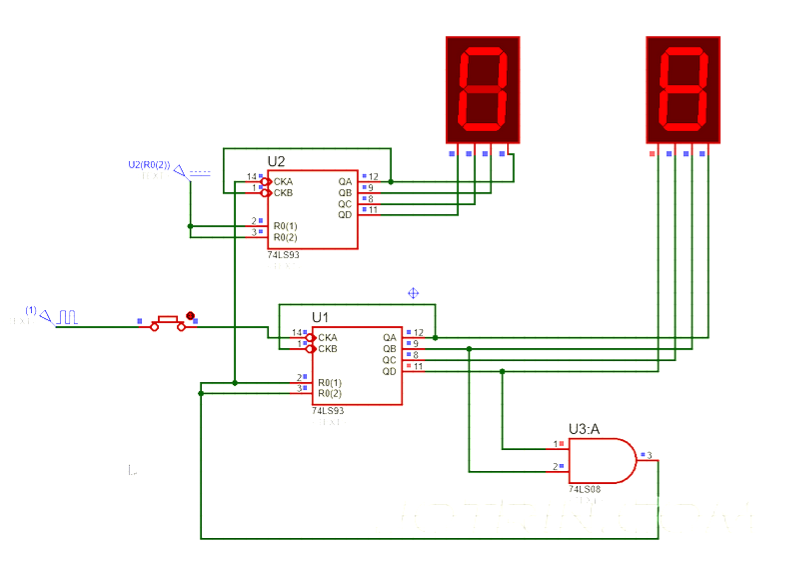

74LS93 مثال العقد العشري المكون من رقمين

74LS93 عداد عشري من رقمين على أساس

بالنسبة إلى عداد مكون من رقمين ، يمكن تكوين 74LS93 لعد وعرض أرقام من 00 إلى 99. يعتمد منطق العداد المكون من رقمين على نفس المبادئ مثل العداد المكون من رقمين ولكنه يمتد وظيفته عن طريق تجميع عدادات BCD اثنين.

في هذا الإعداد ، تقدم أول شاشة BCD المكونة من سبعة قطاعات عددها بناءً على إشارة إعادة التعيين من الشاشة الثانية.بشكل أساسي ، يتم اشتقاق إشارة الساعة للشاشة الأولى من إعادة تعيين الشاشة الثانية.يضمن ترتيب المتتالي هذا التقدم المضاد بشكل منطقي من خلال رقمين ، مع زيادة العرض الأول فقط عندما تكمل الشاشة الثانية دورتها من 0 إلى 9.

تتيح دائرة العداد المكونة من رقمين هذه العد حتى 99 وتوفر شاشة واضحة وقابلة للقراءة باستخدام شاشتين من سبعة أجزاء.تضمن آليات المنطق والتعليقات الأساسية التشغيل السلس ، مما يجعلها مثالية للتطبيقات التي تتطلب مجموعة أكبر من العد.

74LS93 تطبيقات مضادة ثنائية

جيل من فترات التوقيت الممتدة

74LS93 مناسب تمامًا لتوليد فترات توقيت ممتدة في الدوائر الرقمية.من خلال تكوين عداداتها بشكل مناسب ، يمكنك تحقيق تأخيرات طويلة ومتسقة مفيدة في التطبيقات المتعلقة بالتوقيت.

قسم التردد المستقر

هذا IC يعمل كمقسم للتردد الموثوق به.يمكن أن يقلل من ترددات ساعة الإدخال بعوامل 2 أو 8 أو 16 ، مما يجعلها خيارًا يمكن الاعتماد عليه للأنظمة التي تكون هناك حاجة إلى تقسيم التردد المستقر للعمليات المتزامنة.

مهام التوقيت الدقيقة

عندما يكون التوقيت الدقيق ضروريًا ، يوفر 74LS93 حلاً بسيطًا.يضمن سلوك العد الذي يمكن التنبؤ به الدقة في المهام مثل التسلسل والتحكم القائم على الوقت في المشاريع الرقمية.

مشاريع خالية من متحكم

يعد 74LS93 مثاليًا للمشاريع التي قد لا يكون استخدام متحكم عملية.إنه يتعامل مع وظائف العد والتوقيت بكفاءة ، مما يقلل من الحاجة إلى مكونات أكثر تعقيدًا ومكلفة.

عد النبض وتقسيم التردد

هذا IC فعال في التطبيقات التي تنطوي على عد النبض أو تقسيم التردد.تجعل آلية العد الثنائية من السهل تتبع النبضات أو تقسيم الترددات دون دارات إضافية.

قيادة شاشات شاشة سبعة أجزاء

يعمل 74LS93 بسلاسة مع شاشات شاشة سبعة أجزاء لإظهار المخرجات العددية.يبسط توافقه مع المحولات الثنائية إلى العادية عملية إنشاء العدادات والقرصات الرقمية.

خلق فترات طويلة المدة

من خلال استخدام قدرات العد الخاصة به ، يساعد 74LS93 في إنشاء دوائر تتطلب فترات طويلة المدة.هذا يجعلها مفيدة بشكل خاص للتطبيقات مثل الساعات الرقمية والوقتات.

بناء دوائر مضادة مستقرة

غالبًا ما يستخدم IC لتصميم دوائر مضادة موثوقة.إن أدائها القوي وسهولة التكوين يجعلها خيارًا شائعًا لبناء كل من العدادات المستقلة ودوائر مقسم التردد.

تطبيقات التوقيت المتخصصة

عندما تكون احتياجات التوقيت محددة ، يمكن تكييف 74LS93 لتلبية هذه المتطلبات.سواء بالنسبة لحلول التوقيت الصناعي أو مشاريع DIY ، فإن مرونتها تضمن أنها تناسب مجموعة متنوعة من المهام المتعلقة بالتوقيت.

خاتمة

74LS93 هو عداد ثنائي متعدد الاستخدامات وموثوق به يبسط مهام العد والتوقيت الرقمي.بفضل قدرتها على تقسيم الترددات ، وعدد نبضات ، وعرض القيادة ، فإنها تتناسب بسلاسة مع مجموعة متنوعة من المشاريع.سواء كنت تقوم ببناء عدادات أو إدارة التوقيت أو إنشاء موظفات التردد ، فإن 74LS93 يوفر حلاً فعالًا ومباشرًا.مرونتها وسهولة الاستخدام تجعلها خيارًا عمليًا للعديد من التطبيقات.
