منظمات الجهد: شرح وظيفتها وأهميتها

منظم الجهد هو جهاز يبقي الجهد ثابتًا من تلقاء نفسه.يقوم بضبط الجهد للتأكد من أن الأجهزة المتصلة بها تحصل على كمية مستقرة ومتسقة ، حتى لو تغيرت جهد الإدخال أو تختلف شروط التحميل.هذا يساعد على حماية الأجزاء الإلكترونية الحساسة من التالف بسبب تغييرات الجهد.تلقي هذه المقالة نظرة فاحصة على الأجزاء الرئيسية وأنواع منظمات الجهد ، مما يدل على سبب أهمية ذلك للحفاظ على إلكترونيات تعمل بسلاسة.تحطيم النوعين الرئيسيين من منظمي الجهد ، واصفا كيفية عملهم ، وفوائدهم ، وما هي المواقف التي يناسبها.هناك أيضًا برنامج تعليمي عملي حول بناء منظم الجهد على لوح ، مما يعطي طريقة عملية للتعرف على تصميمهم ووظائفهم.أخيرًا ، يقدم نصائح حول كيفية اختيار منظم الجهد المناسب ، مع التركيز على التوازن بين الكفاءة والتحكم في الحرارة واستقرار الجهد لمشاريع محددة.

كتالوج

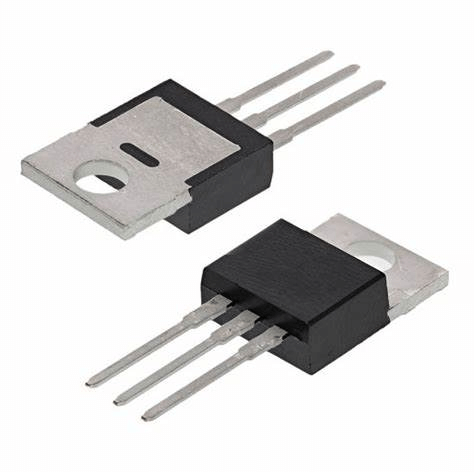

الشكل 1: منظم الجهد

مكونات منظم الجهد

• المقارنة

يقارن المقارنة الجهد الإخراج بجهد مرجعي محدد.تتمثل مهمتها في ضمان بقاء الإخراج ضمن النطاق المطلوب من خلال إرسال إشارات التحكم التي تعدل الجهد وفقًا لذلك.عندما ينجرف الإخراج من القيمة المرجعية ، يؤدي المقارنة إلى تعديلات لإعادة الإخراج إلى الخط.

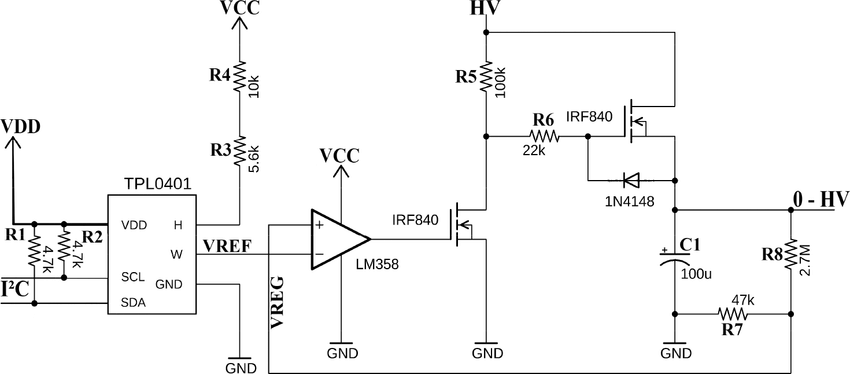

الشكل 2: دائرة منظم الجهد مع مقارنة الجهد

• مصدر الجهد المرجعي

هذا جهد مستقر للغاية يعمل كمعيار للمقارنة.يبقى الجهد المرجعي ثابتًا ، حتى لو كانت هناك تغييرات في جهد الإدخال أو درجة الحرارة أو الحمل.يتم توفير ذلك من خلال مرجع بجلد النطاق ، ويوفر استقرارًا موثوقًا به عبر ظروف تشغيل مختلفة.

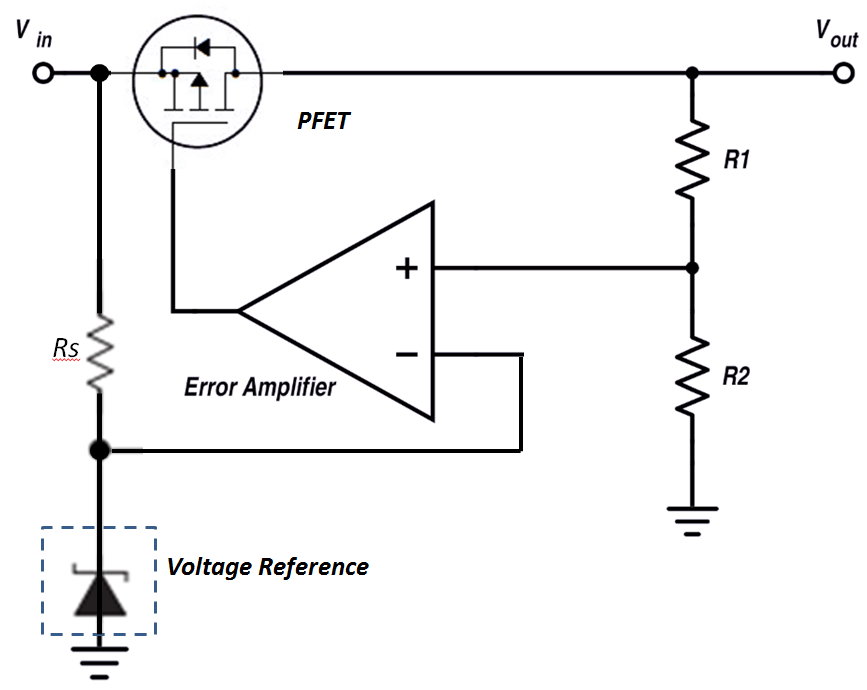

الشكل 3: مصدر الجهد المرجعي

• مضخم خطأ

يضخم مضخم الخطأ الفرق بين الجهد المرجعي والجهد الإخراج.ثم يتم استخدام هذه الإشارة المتضخمة لضبط آلية التحكم ، مما يقلل من الفجوة بين الإخراج الفعلي والجهد المستهدف.ويضمن أن الناتج يطابق الجهد المقصود قدر الإمكان.

الشكل 4: منظم الجهد مع مضخم خطأ

• شبكة التغذية المرتدة

تتكون شبكة التغذية المرتدة من المقاومات ، وأحيانًا المكثفات ، التي ترسل جزءًا من جهد الخرج إلى النظام للمراقبة.حلقة التغذية المرتدة هذه مهمة لتحديد جهد الإخراج الصحيح وتثبيت المنظم.تتحكم نسبة التغذية المرتدة ، التي تحددها مكونات الشبكة ، في مقدار إخراج الإخراج مرة أخرى إلى مضخم الخطأ أو المقارنة.

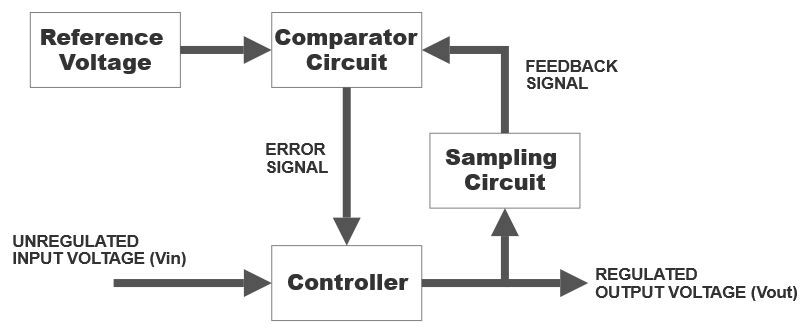

الشكل 5: إشارة التغذية المرتدة في منظم الجهد

• عنصر التحكم

يقوم عنصر التحكم بضبط جهد الإخراج بنشاط.في المنظمين الخطيين ، هذا ترانزستور يعمل في حالته النشطة لتنظيم الجهد.في منظمات التبديل ، يعمل عنصر التحكم كمفتاح ، ويقوم بتشغيل جهد الإدخال وإيقاف تشغيله لنقل الطاقة من خلال مكونات مثل المحاثات أو المكثفات ، قم بتهدئة الإخراج.

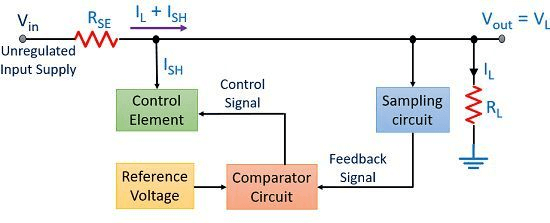

الشكل 6: عنصر التحكم في منظم الجهد

• تنظيم الحمل

تنظيم الحمل هو قدرة المنظم على الحفاظ على جهد الخرج ثابتًا مع تغير الحمل.يعني تنظيم الحمل القوي أن الإخراج يظل ثابتًا ، حتى لو كانت كمية التيار يتم تقلبها.

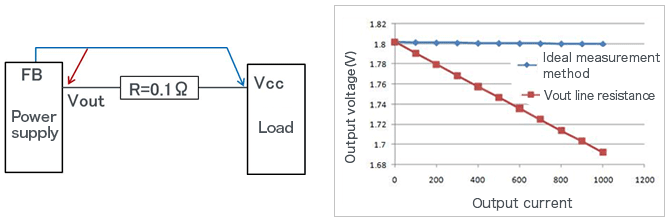

الشكل 7: تنظيم الحمل

• تنظيم الخط

يقيس تنظيم الخط كيف يحافظ المنظم على إخراج مستقر عندما يختلف جهد الإدخال.يُظهر منظم الجهد الجيد الحد الأدنى من التغييرات في الإخراج حتى عندما تكون هناك تحولات في جهد الإدخال.

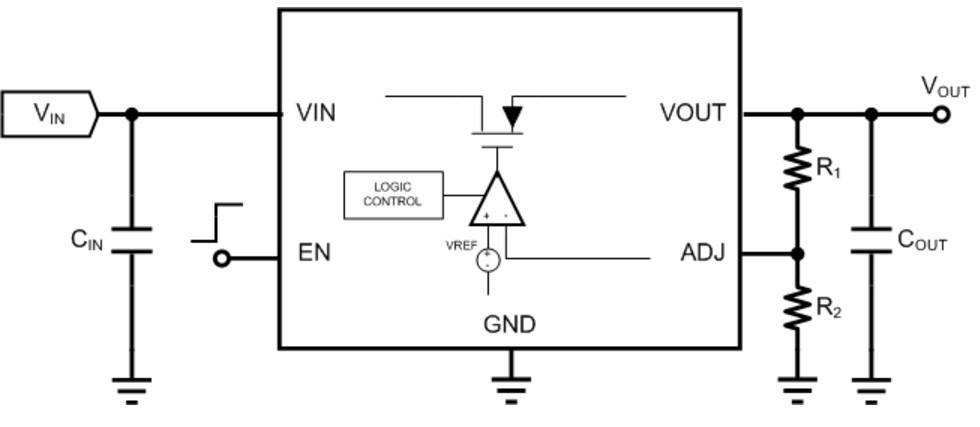

الشكل 8: تنظيم الخط

• تقليل الحرارة

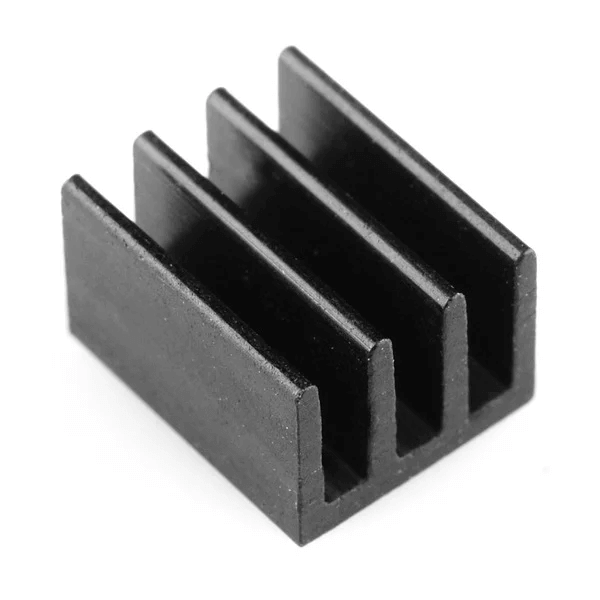

بالنسبة للجهات التنظيمية الخطية التي يمكن أن تولد الحرارة عن طريق تبديد الجهد الزائد ، غالبًا ما تكون هناك حاجة إلى بالوعة الحرارة.يساعد على تفريق الحرارة الناتجة عن عنصر التحكم ، مثل الترانزستور ، والحفاظ على الجهاز ضمن درجات حرارة تشغيل آمنة.

الشكل 9: بالوعة الحرارية

• دوائر الحماية

تأتي العديد من منظمات الجهد مع ميزات حماية مدمجة مثل الإغلاق الزائد والإغلاق الحراري وحماية الدائرة القصيرة.تمنع هذه الضمانات المنظم والأجهزة المتصلة من التضرار ، مما يعزز السلامة والموثوقية الشاملة.

أنواع منظمات الجهد

منظمات الجهد الخطي

تستخدم منظمات الجهد الخطي جزءًا رئيسيًا يسمى عنصر المرور ، وعادةً ما يكون نوعًا من الترانزستور مثل ترانزستور تقاطع ثنائي القطب (BJT) أو MOSFET.يتم التحكم في هذا الجزء بواسطة مكبر للصوت التشغيلي.للحفاظ على استقرار الجهد ، يقارن المنظم باستمرار جهد الخرج مع الجهد المرجعي الداخلي الثابت.إذا لم يكن الاثنان متماثلين ، فإن مكبر الصوت التشغيلي يغير عنصر المرور لإصلاح الإخراج.تستمر هذه العملية في العمل من أجل إحداث الفرق بين الفولتية الصغيرة قدر الإمكان.

نظرًا لأن المنظمات الخطية يمكنها فقط خفض الجهد ، فإن الإخراج سيكون دائمًا أقل من جهد الإدخال.على الرغم من أن هذا يحد من كيفية استخدامها ، إلا أن المنظمين الخطيين لا يزالون يتمتعون بشعبية لأنها بسيطة وتؤدي أداءً جيدًا.إنها سهلة التصميم وموثوقة وفعالة من حيث التكلفة وتنتج القليل من التداخل الكهرومغناطيسي (EMI) ، يعني وجود ضوضاء أقل وتموج في الإخراج.

على سبيل المثال ، يحتاج منظم خطي بسيط مثل MP2018 فقط إلى مكثف إدخال ومكثف للإخراج للعمل بشكل صحيح.هذا العدد الصغير من الأجزاء يجعل التصميم سهلًا وموثوقًا وبأسعار معقولة.

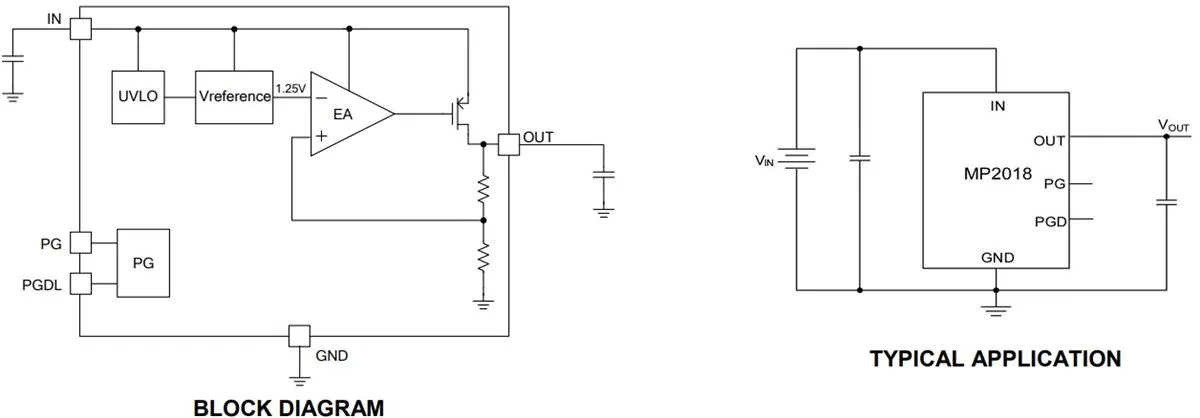

الشكل 10: منظم الجهد الخطي

تبديل منظمات الجهد

يعد منظمات التبديل خيارًا أكثر تقدماً مقارنةً بالمنظمين الخطيين ، لكن تصميمهم يتطلب المزيد من الدقة والاهتمام بالتفاصيل.على عكس المنظمين الخطيين ، يعتمد المنظمون التبديل على المكونات الخارجية ، وضبط حلقة التحكم الدقيقة ، وتخطيط التخطيط المدروس.تأتي هذه المنظمين في ثلاثة أنواع رئيسية: محولات خطوة (Buck) ، ومحولات STEP-UP (BOOST) ، ومجموعة من الاثنين.هذه المجموعة من الخيارات تجعلها أكثر مرونة بكثير من المنظمين الخطيين.

تتمثل إحدى مزايا تبديل المنظمين في كفاءتها العالية ، وغالبًا ما تتجاوز 95 ٪.كما أنها تتفوق في إدارة الحرارة وقادرة على التعامل مع التيارات الأكبر مع دعم مجموعة واسعة من الفولتية المدخلات والمخرجات.ومع ذلك ، فإن المفاضلة لهذا الأداء هي زيادة التعقيد.للعمل بشكل صحيح ، يحتاج المنظمون التبديل إلى مكونات إضافية مثل المحاثات والمكثفات وترانزستورات التأثير الميداني (FETS) ومقاومات التغذية المرتدة.

مثال جيد على منظم التبديل هو نموذج HF920 الذي يوضح الأداء القوي وإدارة الطاقة الموثوقة التي تقدمها هذه الأجهزة.

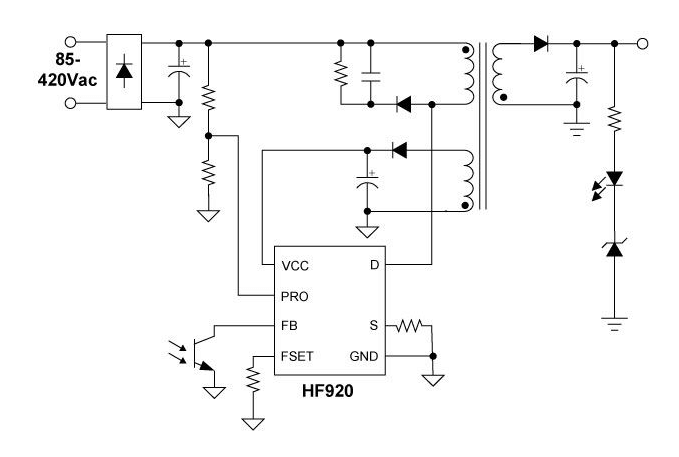

الشكل 11: تبديل منظم الجهد

أنواع من منظمات الجهد التبديل

باك المنظمين، تسمى أيضًا محولات Behn-Abrow ، يتم استخدامها لتقليل الجهد العالي إلى جهد إخراج أقل وأكثر قابلية للاستخدام.تبدأ العملية بترانزستور يعمل على تشغيل وإيقاف السرعة العالية ، ويقطع جهد المدخلات إلى رشقات نارية قصيرة.ثم يتم تمرير هذه الرشقات السريعة من الجهد من خلال محث يخزن الطاقة مؤقتًا.مع استمرار الجهد ، يتم تنعيمه بشكل أكبر بواسطة مكثف ، مما يؤدي إلى انخفاض جهد الخرج الثابت.هذه الطريقة فعالة ، مما يقلل من الطاقة المهدر كحرارة.منظمات باك جيدة في أجهزة مثل أجهزة الكمبيوتر المحمولة والهواتف الذكية والإلكترونيات المحمولة الأخرى.

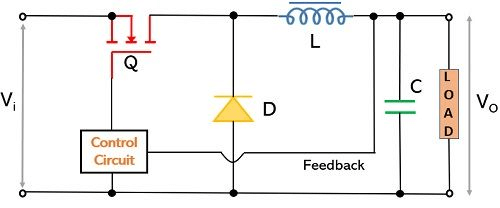

الشكل 12: دائرة منظم باك

تعزيز المنظمين ، في كثير من الأحيان يشار إليها باسم المحولات التدريبية ، العمل لزيادة جهد المدخلات المنخفض إلى جهد إخراج أعلى.هنا ، ترانزستور يشحن محثًا عندما يكون نشطًا ويطلق الطاقة المخزنة عند إيقاف تشغيله.هذا الإصدار المتحكم فيه يرفع مستوى الجهد.هذه المنظمين مفيدة في المواقف التي تكون فيها طاقة الإدخال ، مثل تلك من البطارية ، منخفضة للغاية لاحتياجات الجهاز.مع استنزاف البطاريات ، يضمن منظم Boost أن يظل الجهد ثابتًا ، مما يجعل الأجهزة تعمل حتى مع انخفاض مستويات الطاقة.هذا يجعلها مثالية للعديد من الإلكترونيات التي تعمل بالبطاريات والتي تتطلب جهدًا ثابتًا على الرغم من تقلب إمدادات الطاقة.

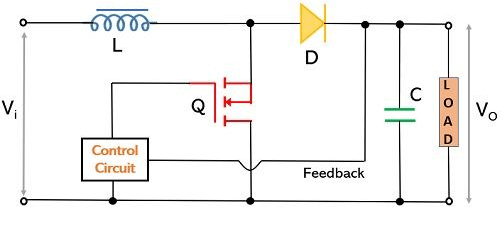

الشكل 13: دائرة منظم التعزيز

باك بذرة المنظمين اجمع بين ميزات كل من محولات Buc و Boost ، مما يسمح لها إما بزيادة أو تقليل جهد المدخلات كما هو مطلوب.تقوم هذه المنظمين أولاً بقلل من جهد الإدخال ثم ضبطه ، إما تنقله لأعلى أو لأسفل اعتمادًا على الإخراج المطلوب.هذه القدرة على التكيف مع الظروف المتغيرة تجعل منظمي Buck-Boost رائعين في الأنظمة ذات الفولتية المدخلات غير المتوقعة أو غير المستقرة ، كما هو الحال في السيارات أو تطبيقات الطاقة المتجددة مثل أنظمة الطاقة الشمسية.من خلال توفير ناتج مستقر بغض النظر عن تقلبات المدخلات ، فإنها تضمن أداء الأجهزة المتصلة بشكل موثوق عبر مجموعة واسعة من الظروف.

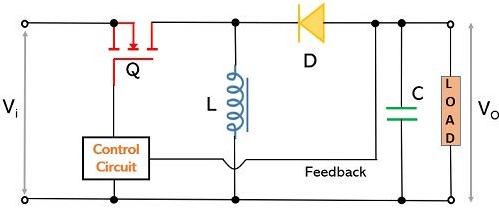

الشكل 14: دائرة منظم باك بذرة

قم ببناء منظم جهد اللوح الخاص بك

تعد مجموعة منظم الجهد اللوحة هي نقطة الدخول المثالية للمبتدئين الذين يتطلعون إلى الحصول على خبرة عملية في تصميم اللحام وتصميم الدائرة الأساسية.لن تتعلم فقط المفاهيم الأساسية للإلكترونيات ، ولكن بحلول نهاية هذا المشروع ، ستقوم ببناء جهاز يعمل بكامل طاقته ، قادرًا على توفير إخراج 5VDC ثابتًا لمشاريع الإلكترونيات الصغيرة.

تتضمن هذه المجموعة كل ما تحتاجه لتجميع منظم جهد موثوق به:

- لوحة الدوائر المطبوعة (PCB)

- DC Power Jack

- المكثفات والمقاوم

- تقود حالة الطاقة

- الرؤوس دبوس

- دليل التعليمات الشامل

الأدوات المطلوبة لهذا المشروع هي:

- لحام الحديد واللحام

- قواطع الأسلاك

- مزود الطاقة (مثل محول الجدار 6-18V)

يتم تقسيم عملية التجميع خطوة بخطوة لمساعدتك على فهم تشغيل منظم الجهد أثناء ذهابك.

الخطوة 1: تثبيت المقاوم والمكثف

ابدأ بالتقاط المقاوم وينحني خيوطه لتناسب فتحة R1.أدخله في البقعة المخصصة على اللوحة وقم بحام الرصاص بشكل آمن من الخلف.بمجرد اللحام ، قم بقص أي سلك إضافي يخرج.بعد ذلك ، احصل على مكثف 0.1µF واتبع نفس العملية للفتحة C2.لا داعي للقلق بشأن الطريقة التي يواجهون بها ، يمكن وضع هذه المكونات في أي من الاتجاهين لأنها غير مستقطبة.

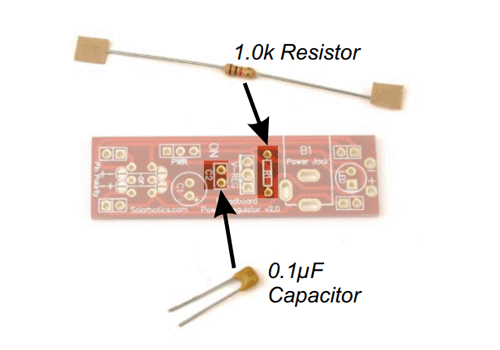

الشكل 15: تثبيت المقاوم والمكثف

الخطوة 2: إعداد منظم الجهد وجاك البرميل

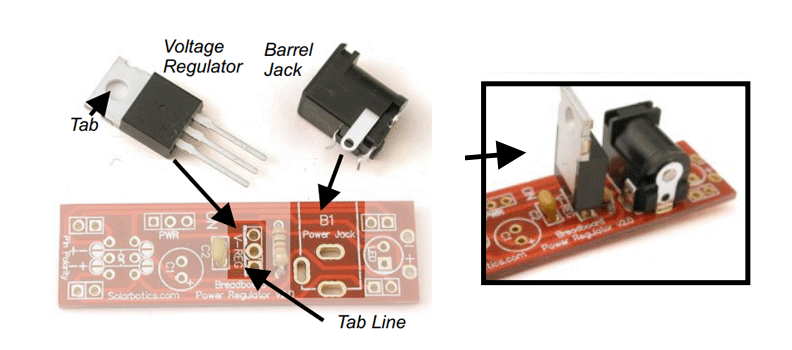

ضع منظم الجهد في فتحة V-reg ، تأكد من محاذاة علامة التبويب مع الخط المشار إليه على اللوحة.من المهم الحصول على هذا الاتجاه بشكل صحيح ، إذا تم تثبيته للخلف ، فلن يعمل المنظم وقد يؤدي إلى تلف الدائرة.يتمثل دور المنظم في الحفاظ على ثبات الجهد حتى لو كان المدخلات يتقلب ، مما يضمن أن تظل الطاقة التي يتم توصيلها إلى دائرتك مستقرة.بعد لحام الخيوط ، تقليم السلك الإضافي.الآن ، انتقل إلى مقبس البرميل ، وأدخله في الفتحة B1 وقم بحسابها في مكانها.سيكون هذا بمثابة اتصال الطاقة الرئيسي لمشروعك.

الشكل 16: إعداد منظم الجهد وجاك البرميل

الخطوة 3: وضع المكثف والطاقة LED

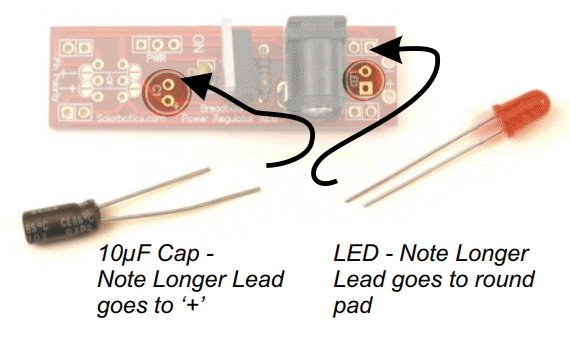

أدخل مكثف 10µF في الفتحة C1 ، مع التأكد من أن الرصاص الأطول يذهب إلى وسادة (+).تحقق من أن الشريط الموجود على المكثف هو بجوار ملصق PWR للتوجه المناسب.بعد ذلك ، قم بتثبيت LED في فتحته ، ومحاذاة الشق مع الخط المقابل على رمز اللوحة لضمان وضعه بشكل صحيح.

الشكل 17: وضع المكثف وقيادة الطاقة

الخطوة 4: تثبيت مفتاح الطاقة ودبابيس اللوح

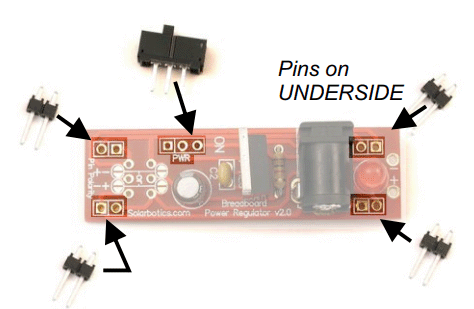

ضع مفتاح الطاقة في فتحة PWR وقم لحامه بشكل آمن.عندما يتعلق الأمر بدبابيس اللوح ، يمكن أن تكون صعبة لإدارة لأنها تحتاج إلى لحام من تحتها.لإبقائهم محاذاة ، يمكنك إما الاحتفاظ بها بثبات يدويًا أثناء اللحام أو استخدام لوح لدعمهم أثناء العملية.

الشكل 18: تثبيت مفتاح الطاقة ودبابيس اللوح

الخطوة 5: تكوين قضبان الطاقة

لضمان عمل منظم الجهد بشكل صحيح ، تحتاج إلى إعداد قضبان الطاقة.اختر جانب اللوح الذي تريد استخدامه.دعنا نذهب مع اليسار لهذا الإعداد.تطابق الفوط على اللوحة مع القضبان "+" و "-" على لوح الخبز.بمجرد محاذاة كل شيء ، لحام منصات نصف القمر لقفل الاتصال في مكانه.إذا كنت بحاجة إلى عكس قطبية الطاقة ، فيمكنك استخدام رقم الجزء SWT7 على منصات محددة ، على الرغم من أن هذا عادة ما لا ينصح به.

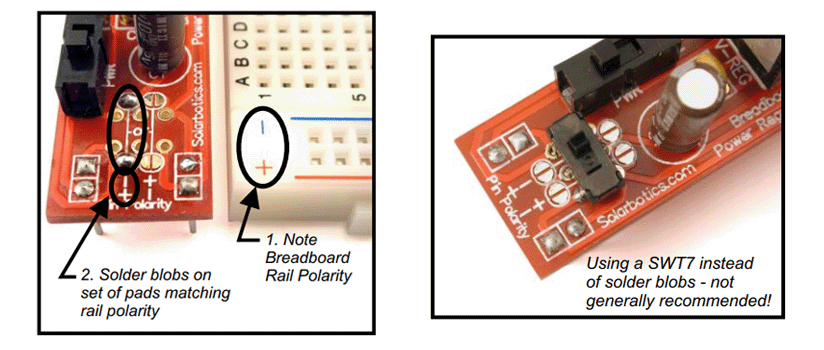

الشكل 19: تكوين قضبان الطاقة

الخطوة 6: تشغيل اللوحة

استخدم مصدر طاقة DC 2.1 مم يوفر ما بين 6 إلى 18 فولت لتشغيل اللوحة.إذا تجاوز جهد الإدخال 12 فولت ، فقد يصبح المنظم ساخنًا ، لكن هذا أمر طبيعي وليس سببًا للقلق.إذا كنت لا تستخدم لوح الخبز ، فيمكنك استخدام وسادات اللحام "+ -" الموجودة بالقرب من مقبس البرميل لرسم 5 فولت من الطاقة المنظمة.

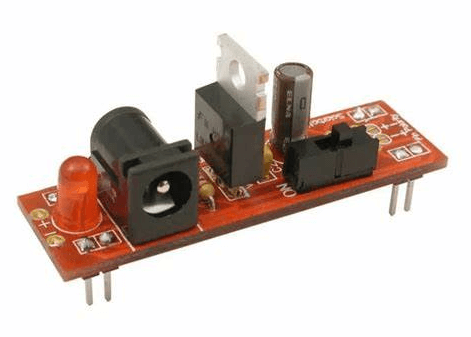

الشكل 20: مجموعة منظم الجهد اللوحة

كيفية اختيار منظم الجهد المناسب لتصميمك؟

يشبه منظم الجهد نظام تحكم لطاقة مشروعك.يتأكد من حصول مشروعك على مقدار الطاقة المناسبة.

تخيل أن مصدر الطاقة الخاص بك يعطي جهد أكثر من احتياجات مشروعك.أ منظم خطي هو جهاز بسيط يقلل الجهد إلى مستوى آمن لمشروعك.إنه سهل الاستخدام ويعمل بشكل جيد إذا كان الفرق بين الجهد الذي لديك والجهد الذي تحتاجه ليس كبيرًا جدًا.

لكن يمكن للمنظمين الخطيين إهدار الطاقة ، عندما يكون هناك فرق كبير بين الجهد الإدخال والجهد.تتحول هذه الطاقة المهدرة إلى حرارة وتصبح مشكلة لمشروعك.

إذا كان منظمك الخطي يكون ساخنًا جدًا ، فهذا يعني أنه يضيع الكثير من القوة.في هذه الحالة ، قد ترغب في استخدام ملف باك تبديل منظم.هذا النوع من المنظمات أكثر كفاءة ولا يضيع الكثير من الطاقة.إنه يقلل من الجهد عن طريق تشغيل الطاقة وإيقافها بسرعة لإنشاء جهد أقل متوسط.

إذا كان مشروعك يحتاج إلى جهد أكثر مما يمكن أن يوفره مصدر الطاقة الخاص بك ، أ تعزيز منظم التبديل يمكن أن تساعد.يزيد الجهد من مصدر الطاقة الخاص بك لمنح مشروعك الطاقة الإضافية التي يحتاجها.

في بعض الأحيان ، قد لا يكون مصدر الطاقة الخاص بك مستقرًا ، مما يعطي الكثير من الجهد أو القليل جدًا. منظم تبديل باك بذرة يمكن كلا من زيادة وتقليل الجهد كما هو مطلوب ، مع التأكد من حصول مشروعك دائمًا على الكمية المناسبة من الطاقة.

للمشاريع التي تحتاج إلى قوة مستقرة للغاية ، يمكنك الجمع بين أ تبديل منظم مع منظم خطي.يعالج منظم التبديل التغييرات الكبيرة في الجهد ، بينما يضمن المنظم الخطي أن تكون الطاقة سلسة وثابتة.

لذلك ، يعتمد منظم الجهد الصحيح على مقدار الجهد الناتج عن مصدر الطاقة الخاص بك يختلف عن ما يحتاجه مشروعك ، ومدى استقرار وتنظيف الطاقة.كل نوع له نقاط القوة الخاصة به ، لذلك اختر تلك التي تناسب مشروعك بشكل أفضل.

خاتمة

تغطي دراسة منظمات الجهد جزءًا مهمًا من الهندسة الكهربائية التي تجمع بين الاستخدام العملي والنظرية.تشرح المقالة مكونات مثل مضخمات الخطأ ومصارف الحرارة ، وكذلك الاختلافات بين المنظمين الخطية والتبديل ، مع إعطاء فهم قوي لكيفية التحكم في هذه الأجهزة.ويتضمن أيضًا دليلًا خطوة بخطوة لبناء منظم الجهد على لوح ، مما يساعد على جعل العملية أكثر وضوحًا ويمنح القراء خبرة عملية لدعم المفاهيم.نظرًا لأن التصميمات الإلكترونية تصبح أكثر تعقيدًا وتتغير احتياجات الطاقة ، فإن معرفة كيفية عمل تنظيم الجهد تصبح مهمة للغاية.تعمل هذه المقالة كأداة تعليمية ودليل عملي ، مما يساعد كل من المصممين والهواة على اختيار واستخدام أفضل منظمات الجهد لمشاريعهم ، مما يضمن أن إلكترونياتهم تستمر لفترة أطول وتعمل بشكل جيد.

الأسئلة المتداولة [الأسئلة الشائعة]

1. متى تستخدم منظم الجهد؟

يكون منظم الجهد مهمًا عندما تكون هناك حاجة إلى جهد مستقر للأجهزة الإلكترونية للعمل بشكل صحيح.إنه يحمي من الأضرار الناجمة عن التغيرات المفاجئة في الجهد ، والتي يمكن أن تحدث بسبب التحولات في الطلب على الطاقة أو قضايا العرض.يتم استخدامه في أشياء مثل إمدادات طاقة الكمبيوتر ومعدات الاتصالات والأجهزة الأخرى الحساسة لتغيرات الجهد.

2. هل AVR منظم الجهد؟

نعم ، AVR (منظم الجهد التلقائي) هو نوع من منظم الجهد.يقوم تلقائيًا بضبط مستوى الجهد لضمان تسليم الجهد الثابت والملائم إلى الجهاز ، بغض النظر عن التغييرات في الحمل أو جهد الإدخال.هذا يساعد في منع الأضرار وتحسين الكفاءة في الأجهزة الكهربائية.

3. ما هو منظم جهد التيار المتردد؟

يتحكم منظم جهد التيار المتردد في جهد طاقة التيار المتناوب (AC) لتوفير جهد إخراج مستقر للأجهزة المتصلة.إنه يعوض عن الاختلافات في جهد الإدخال وظروف التحميل ، مما يضمن تسليم إخراج AC ثابت ، وهو أمر جيد للتشغيل الموثوق للأجهزة التي تعمل بالطاقة AC.

4. هل العاكس منظم الجهد؟

لا ، العاكس ليس منظم الجهد.تم تصميم العاكس لتحويل التيار المباشر (DC) إلى تيار بالتناوب (AC).في حين أن بعض المحولات لديها قدرات مدمجة لتثبيت جهد الخرج ، فإن وظيفتها الرئيسية هي تحويل النوع الحالي ، وليس تنظيم الجهد.

5. كيف تختبر منظم الجهد؟

إليك كيفية اختبار منظم الجهد:

قم بإعداد المتر المتعدد: اضبط المتر المتعدد لقياس الجهد.

قم بتوصيل المقياس المتعدد: قم بإرفاق المجسات بأطراف إخراج المنظم.

تحقق من الجهد: قم بتشغيل النظام وتحقق من القراءة.يجب أن يتطابق مع الإخراج المتوقع للمنظم.

اختياري: اختبار مع التحميل: قم بتغيير الحمل ومعرفة ما إذا كان الإخراج يبقى ثابتًا ، مما يوضح أن المنظم يعمل بشكل صحيح.

6. ما هو الفرق بين وحدة تحكم الجهد ومنظم الجهد؟

تقوم وحدة تحكم الجهد بضبط جهد الإخراج بناءً على إدخال المستخدم ، مثل تغيير سطوع الضوء أو سرعة المحرك.يحافظ منظم الجهد على الجهد الثابت ، حتى لو كان الحمل أو الإدخال يتغير.تقوم وحدات التحكم بتغيير الجهد كما هو مطلوب ، بينما يضمن المنظمون أن يبقى ثابتًا.
