ما هو LDR وكيف يعمل في الإلكترونيات

المقاوم المعتمد على الضوء ، أو LDR ، هو مكون خاص يتفاعل مع الضوء عن طريق تغيير مقاومته.كلما زاد الضوء عليه ، كلما انخفضت مقاومته.هذه الميزة البسيطة ولكن القوية تجعلها مثالية للأجهزة التي تحتاج إلى الشعور بالضوء أو الظلام.من مصابيح الشوارع إلى إنذارات السارق ، يتم استخدام LDRs في العديد من الأنظمة التي تعتمد على اكتشاف الضوء التلقائي.إنها سهلة الاستخدام وبأسعار معقولة وتعمل بشكل جيد في كل من الدوائر الأساسية والأكثر تقدماً.تشرح هذه المقالة كيف تعمل LDRS ، وكيف يتم بناؤها ، وحيث يمكنك استخدامها في التطبيقات الواقعية.

كتالوج

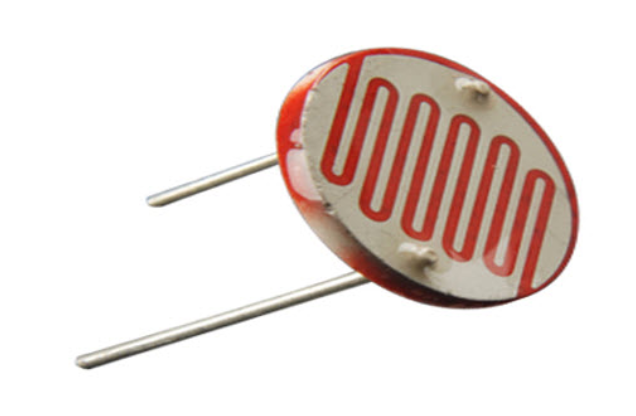

الشكل 1. المقاوم المعتمد على الضوء

مقدمة للمقاوم المعتمد على الضوء

أ المقاوم المعتمد على الضوء (LDR) هو جزء إلكتروني يتفاعل مع الضوء.عندما يسقط الضوء عليه ، تتغير مقاومته على الفور.كلما زاد الضوء عليه ، كلما انخفضت مقاومته.هذا التغيير ليس صغيرًا - يمكن أن يتحول عبر نطاق واسع.في الظلام ، قد يكون لدى LDR مقاومة للعديد من megahms، ولكن في الضوء الساطع ، يمكن أن يسقط ذلك إلى عدد قليل فقط مائة أوم.بسبب هذا السلوك ، يتم استخدام LDRs في العديد من الأجهزة التي يلزم الكشف عن الضوء.

يعتمد هذا الاستجابة للضوء أيضًا على الطول الموجي من الضوء.تؤثر بعض الأطوال الموجية على ذلك أكثر من غيرها ، مما يعني أنه ليس كل الضوء له نفس التأثير.هذا أحد الأسباب التي تجعل LDRs اختيارها بعناية بناءً على مكان وكيف سيتم استخدامها.

مصنوعة من LDRs من مواد أشباه الموصلاتوالتي تسمح لهم بالرد على الضوء.مادة شائعة المستخدمة كبريتيد الكادميوم (CDS). ومع ذلك ، بسبب المخاوف البيئية ، تم تقييد هذه المادة في العديد من البلدان الأوروبية.مواد أخرى مثل الكادميوم سيلينيد (CDSE) هي أيضا محدودة لأسباب مماثلة.بدائل مثل كبريتيد الرصاص (PBS) و indium antimonide (INSB) تستخدم في بعض الأحيان في مكانهم.

على الرغم من أن LDRs مصنوعة من أشباه الموصلات ، إلا أنها لا تزال المكونات السلبية.هذا يعني أنها لا تضخيم إشارات أو تبديل.أيضا ، على عكس الضوئيات الضوئية أو الناقلات الضوئية، LDRS تفعل لا تحتوي على فرض PN.هذا يجعلهم مختلفين عن الأجهزة الأخرى الحساسة للضوء ، وهو جزء مما يمنحهم سلوكهم الفريد واستخدامهم الواسع.

رمز LDR

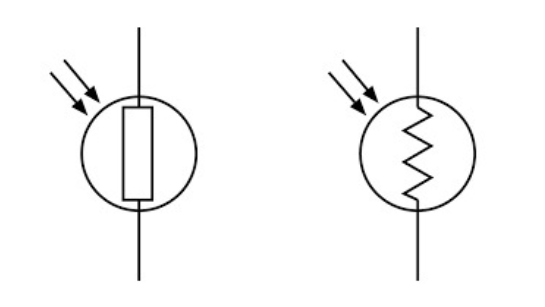

الشكل 2. رمز LDR

عندما تقرأ مخطط الدائرة وتصادف المقاوم المعتمد على الضوء (LDR)، ستلاحظ أن رمزه يشبه إلى حد كبير المقاوم العادي.ما الذي يجعل الأمر مختلفًا هما صغيران السهام تشير نحو المقاوم.هذه الأسهم موجودة لإظهار ذلك الضوء يسقط على المكونوهو ما يؤثر على سلوكه.تساعدك هذه الفكرة المرئية على فهم أن قيمة المقاوم غير ثابتة - فهي تتغير اعتمادًا على مقدار الضوء الذي يضربه.

يستخدم هذا النمط الرمز نفسه للأجزاء الأخرى الحساسة للضوء أيضًا ، مثل الضوئيات الضوئية و الناقلات الضوئية.في هذه الحالات ، تخدم الأسهم نفس الغرض - لإظهار ذلك ضوء ينشط أو يؤثر على المكون.باستخدام هذه الرموز البصرية ، يصبح من الأسهل تحديد كيفية عمل كل جزء في دائرة دون الحاجة إلى تفسير طويل.

كيف تم بناء LDR

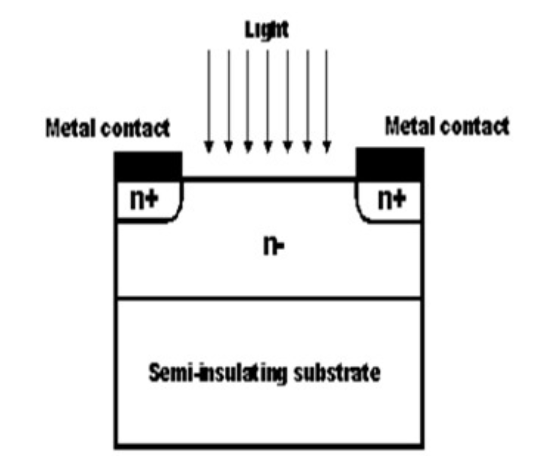

الشكل 3. أجزاء وهيكل LDR

ال بناء المقاوم المعتمد على الضوء (LDR) يبدأ مع خاص مادة حساسة للضوء يمكن أن تستجيب للتغيرات في الضوء.يتم وضع هذه المادة بعناية على قاعدة قوية غير موصوفة ، وغالبًا ما تكون مصنوعة من السيراميك.يعمل السيراميك كعازل ويوفر الدعم للهيكل بأكمله.

للحصول على المقاومة الصحيحة وتصنيف الطاقة ، يتم ترتيب المواد الحساسة للضوء في أ نمط متعرج .يزيد هذا الشكل من المسار الذي يجب أن يسافر إليه التيار ، مما يساعد في تحقيق الخصائص الكهربائية المطلوبة.ال تخطيط متعرج يقسم أيضًا الهيكل إلى قسمين ، كل منهما متصل بالاتصال المعدني.

هذه الاتصالات المعدنية ، تسمى أيضا جهات الاتصال الأومية، يتم وضعها على جانبي المادة.مهمتهم هي السماح الكهرباء بالتدفق داخل وخارج LDR.من المهم أن تكون هذه الاتصالات مقاومة منخفضة جدا، بحيث يأتي أي تغيير في مقاومة LDR فقط من تأثير الضوء ، وليس من جهات الاتصال نفسها.

اليوم ، مواد ضارة مثل الرصاص والكادميوم يتم تجنبها في تصنيع LDR لأنها ليست آمنة للبيئة.يتم الآن استخدام البدائل الأكثر أمانًا لتقليل التأثير البيئي مع الحفاظ على فعالية LDR.

كيف يعمل LDR

عمل LDR (المقاوم المعتمد على الضوء) يعتمد على تأثير بسيط ولكن مثير للاهتمام يسمى الموصلية الضوئية.هذا يعني أن المادة الموجودة داخل LDR تصبح أفضل في حمل الكهرباء عندما تتعرض للضوء.عندما يضرب الضوء سطح LDR ، يتم امتصاص الطاقة من هذا الضوء بواسطة المادة ، وهذا يسبب تغييرات على المستوى الذري.

داخل المادة ، عادة ما تبقى الإلكترونات في نطاق التكافؤ، حيث لا يتحركون بحرية.ولكن عندما تأتي طاقة خفيفة كافية ، فإنها تعطي هذه الإلكترونات دفعة ، مما يساعدهم على القفز إلى فرقة التوصيل.في هذا النطاق الجديد ، يمكن للإلكترونات التحرك بحرية وتحمل التيار الكهربائي.ومع ذلك ، يحدث هذا فقط إذا كان الفوتونات الخفيفة لديها طاقة أكثر من خلل النطاق من المواد.

كما تقدم المزيد من الإلكترونات هذه القفزة ، وعدد تزداد شركات الشحن.هذا يؤدي إلى توصيل أفضل ، معنى يمكن أن يتدفق المزيد من التيار عبر LDR.نتيجة لذلك ، تقل المقاومة.لذلك ، عندما يكون الضوء مشرقًا ، يوفر LDR مقاومة أقل ، وعندما يكون الظلام ، ترتفع المقاومة.هذا السلوك البسيط هو ما يجعل LDRs مفيدة للغاية في تطبيقات استشعار الضوء.

شرح دائرة LDR

الشكل 4. مخطط دائرة LDR

و دائرة LDR تم تصميمه للاستجابة تلقائيًا للتغيرات في الضوء ، ويستخدم بعض المكونات الأساسية لتحقيق ذلك.هذه عادة ما تشمل LDR و Relay و Darlington Pair و Diode وبعض المقاومات.الهدف من هذا الإعداد هو تشغيل الضوء أو الجهاز أو إيقاف تشغيله اعتمادًا على مقدار الضوء الموجود.

تحصل الدائرة على قوتها من أ مصدر الجهد العاصمة، والتي يمكن أن تأتي إما من أ بطارية أو أ دائرة مقوم الجسر.إذا تم استخدام طاقة التيار المتردد ، أ محول خطوة يقلل من إمدادات AC عالية 230 فولت إلى 12 فولت تيار متردد.من هناك ، و مقوم الجسر- مصنوع باستخدام أربعة ثنائيات مرتبة بطريقة محددة -يحول AC إلى DC.أ منظم الجهد ثم يجلب هذا 12V DC إلى 6V DC، وهو ما تعمل دائرة LDR عادةً.يضمن هذا الإعداد أن دائرة مستشعر الضوء لديها إمداد ثابت ومستمر، على الرغم من أن المدخلات الرئيسية هي AC القياسية.

خلال خلال النهار، مقاومة LDR منخفضة - 100 أوم.لأن التيار يتدفق دائمًا من خلال مسار أقل مقاومة، يمر معظمه عبر LDR ويتجاوز المكونات الأخرى ، مثل ملف التتابع.نتيجة لذلك ، التتابع لا يحصل على ما يكفي من القوة للتنشيط ، ويبقى الضوء المتصل عن.

في ليلة، يتغير الوضع.ترتفع مقاومة LDR بشكل كبير - غالبًا ما تكون مرتفعة مثل 20 ميجا.مع هذه المقاومة العالية ، يتدفق عدد قليل جدًا من التيار عبر مسار LDR.بدلاً من ذلك ، يأخذ التيار المسار الآخر ، حيث يتدفق إلى دارلينجتون زوج الترانزستورات.عندما يرتفع الجهد في قاعدة هذا الزوج فوق 1.4 فولتالترانزستورات تشغيلوالسماح بما يكفي من التيار لتنشيط ملف التتابع.بمجرد تنشيط الترحيل ، يكون الضوء أو الجهاز المتصل تم تشغيله.

يستخدم هذا الإعداد الذكي المبادئ الأساسية للمقاومة والتدفق الحالي للتحكم في الأجهزة بناءً على الضوء المحيط ، مما يجعله مفيدًا للأضواء الخارجية والمصابيح التلقائية والتطبيقات المماثلة.

تأثير التردد على LDR

ال حساسية LDR لا يعتمد فقط على مدى سطوع الضوء - إنه يتغير أيضًا على أساس الطول الموجي من هذا الضوء.يرتبط الطول الموجي بـ اللون أو التردد من الضوء.بعض LDRs أكثر استجابة لأطوال موجية معينة ، وخاصة تلك التي تقع ضمن نطاق معين.عندما يكون الطول الموجي للضوء خارج هذا النطاق، قد يستجيب LDR على الإطلاق.هذا يعني أن LDR ليس حساسًا بنفس القدر لجميع أنواع الضوء.

ال المواد المستخدمة لجعل LDR يلعب دورًا كبيرًا في كيفية تفاعله.تستجيب مواد مختلفة بشكل أفضل لأجزاء مختلفة من طيف الضوء.لهذا السبب قد يعمل LDRs المصنوع من نوع واحد من المواد بشكل جيد في وضح النهار ، في حين أن البعض الآخر قد يكون أكثر ملاءمة لاكتشاف الضوء في نطاق الأشعة تحت الحمراء (IR).

بخاصة، LDRs خارجية- التي يتم صنعها باستخدام شوائب إضافية - لتكون أكثر حساسية لأطوال موجية محددة.غالبًا ما تستخدم هذه عند التعامل معها ضوء الأشعة تحت الحمراء، كما هو الحال في أنظمة التحكم عن بعد أو أجهزة الاستشعار الليلي.ومع ذلك ، عند العمل مع الأشعة تحت الحمراء ، هناك شيء مهم يجب وضعه في الاعتبار: يحمل إشعاع الأشعة تحت الحرة الحرارة، وهذه الحرارة يمكن أن تتراكم في الجهاز.لذا ، إذا كنت تستخدم LDR في التطبيقات المتعلقة بالـ IR ، فمن الجيد أن تكون فكرة جيدة إدارة الحرارة بعناية لتجنب إتلاف المكون أو التأثير على دقته.

وقت التأخير في LDRS

أحد الأشياء التي يجب أن تكون على دراية بها عند استخدام LDR هو كمونأو وقت التأخير.يشير هذا إلى المدة التي يستغرقها LDR للتفاعل بعد تغيير في مستوى الضوء.عندما يتغير الضوء المحيط به ، لا يتحول LDR على الفور إلى مقاومته الجديدة.بدلاً من ذلك ، يستغرق الأمر لحظة قصيرة للاستقرار في قيمتها الجديدة.هذا التأخير مهم يجب مراعاته عند تصميم دوائر تعتمد على تغييرات الضوء السريع.

بسبب هذا استجابة بطيئة، LDRs ليست مثالية للمواقف التي تتغير مستويات الضوء بسرعة-على سبيل المثال ، في الاستشعار عالي السرعة أو الأنظمة الوامضة بسرعة.ولكن بالنسبة للتطبيقات التي يتحول فيها مستوى الضوء تدريجياً ، كما هو الحال في المصابيح الليلية التلقائية أو المستشعرات الخارجية ، يكون هذا التأخير عادةً ليست مشكلة.

ال وقت الاستجابة من LDR يمكن أن تختلف حسب ما إذا كان الضوء يتزايد أو يتناقص.على سبيل المثال ، عندما يتم تشغيل الضوء فجأة بعد الظلام ، يستجيب LDR عادةً داخل أ عدد قليل من عشرات المللي ثانية.ومع ذلك ، عند إزالة الضوء ، قد يأخذ LDR يصل إلى ثانية كاملة للعودة إلى مقاومتها المظلمة.وقت الاسترداد الأبطأ هذا هو شيء ستجده غالبًا ما يتم ذكره في ورقة البيانات من المكون.

في الواقع ، تتضمن أوراق البيانات عادة قيم المقاومة المظلمة تقاس على فترات زمنية محددة - كلما بعد ذلك 1 ثانية و 5 ثوان.تساعد هذه القيم في إعطاء شعور بالسرعة أو ببطء تعدل LDR ، والتي يمكن أن توجهك في اختيار ما إذا كان يناسب احتياجات الدائرة الخاصة بك.

الميزات الرئيسية لـ LDR

فهم الميزات الأساسية لـ LDR (المقاوم المعتمد على الضوء) يساعدك على الحصول على صورة أوضح عن كيفية تصرفها في حالات الإضاءة المختلفة.توضح لك هذه المواصفات كيف يتفاعل المقاوم عندما يكون في الظلام ، وعندما يضربه الضوء ، وكم الطاقة التي يمكن أن تتعامل معها بأمان.بدلاً من تخمين كيفية استجابة LDR ، تمنحك هذه القيم معلومات موثوقة يمكنك استخدامها عند تجميع دائرة.

على سبيل المثال ، معرفة مقدار المقاومة التي يقدمها LDR في الظلام يخبرك بمدى حساسية نظام الكشف عن الضوء عندما لا يكون هناك ضوء.من ناحية أخرى ، مقاومة تحت الضوء الساطع يوضح مقدار التيار سيزداد عندما تضيء البيئة.ميزات مثل تبديد السلطة و الحد الأقصى للجهد تأكد من أنك لا تدفع LDR إلى ما هو أبعد من ما يمكن أن تتعامل معه ، مما يساعد على تجنب الضرر ويبقي الدائرة تعمل بسلاسة.

عندما تعمل في مشروع مثل مصباح ليلي تلقائي، أ مستشعر ضوء النهار، أو أي نوع من التبديل المنشط للضوء، توجهك هذه القيم في اختيار المكون الصحيح.يضمن مطابقة ميزات LDR مع احتياجات الدائرة الخاصة بك أداء أفضل ، وعمر أطول ، واستجابات أكثر دقة.من خلال الانتباه إلى هذه التفاصيل ، يمكنك إنشاء أجهزة تعمل بشكل أكثر موثوقية والاستجابة للضوء بالضبط بالطريقة التي تريدها.

مواصفة	قيمة
أقصى تبديد للطاقة	200 ميجاوات
الجهد القصوى في 0 لوكس	200 فولت
ذروة الطول الموجي	600 نانومتر
الحد الأدنى للمقاومة في 10 لوكس	1.8 kΩ
أقصى مقاومة عند 10 لوكس	4.5 kΩ
مقاومة نموذجية عند 100 لوكس	0.7 كيلو بايت
مقاومة داكنة بعد 1 ثانية	0.03 MΩ
مقاومة داكنة بعد 5 ثوان	0.25 MΩ

سلوك وخصائص LDR

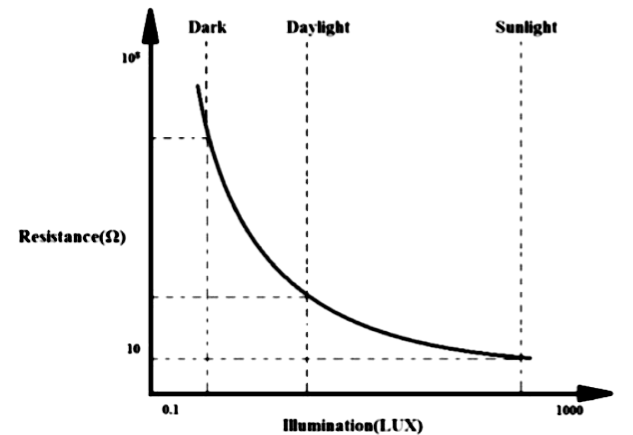

الشكل 5. المقاومة مقابل الرسم البياني الخفيف لـ LDR

و LDR (المقاوم المعتمد على الضوء) يستجيب للغاية للتغيرات في الضوء.واحدة من أبرز سلوكياتها هي كيف تنخفض المقاومة عندما يصبح الضوء أقوى.عندما تزداد شدة الضوء ، يمكن أن تسقط مقاومة LDR بسرعة - في بعض الأحيان أقل من 1KΩ.هذا يجعلها مثالية للحالات التي تحتاج فيها إلى اكتشاف السطوع والرد عليها بسرعة.

عندما يضرب الضوء سطح LDR ، تبدأ المادة في الداخل في الإجراء بشكل أفضل ، والمقاومة ينخفض.من ناحية أخرى ، إذا وضعت LDR في الظلام ، فهو ترتفع المقاومة مرة أخرى.وغالبًا ما يشار إلى هذه المقاومة العالية في الظلام مقاومة داكنة.إذا حافظت على جهد ثابت عبر LDR ، وزيادة شدة الضوء ، سيزداد التيار أيضًا- أكثر من الانخفاض في المقاومة.الطريقة التي تعمل بها هذه العلاقة بين الضوء والمقاومة يظهر بوضوح في منحنى المميز.

لا تستجيب LDRs بطريقة مستقيمة تمامًا ، وهذا يعني أنها كذلك غير خطية الأجهزة.يعتمد سلوكهم على أكثر من مجرد سطوع - يتغير أيضًا اعتمادًا على الطول الموجي للضوء الوقوع عليهم.قد لا تتفاعل بعض LDRs كثيرًا على الإطلاق مع أطوال موجية معينة ، وهذا يعتمد في الغالب على نوع المواد تستخدم في صنع المقاوم.

خاصية أخرى مهمة هي وقت الاستجابة.عندما يضرب الضوء فجأة LDR ، فإنه يتفاعل بسرعة - عادة ما يكون ذلك 8 إلى 12 ميلي ثانية.ومع ذلك ، عند إزالة الضوء ، يستغرق الأمر عدة ثوان لمقاومة العودة إلى قيمتها الأصلية.يسمى هذه العودة أبطأ معدل الاسترداد.هذه الخاصية مفيدة بالفعل في بعض التطبيقات ، مثل ضواغط الصوت، حيث يساعد الانتعاش البطيء في تسهيل الإشارة.

مقارنة بالمكونات الأخرى الحساسة للضوء الضوئيات الضوئية و الناقلات الضوئية، ldrs هي أبطأ و أقل استجابة.أ ثنائيات ضوئية هو جهاز أشباه الموصلات نشط مع أ PN-Junction الذي يحول الضوء مباشرة إلى إشارات كهربائية.في المقابل ، فإن LDR هو مكون سلبي بدون تقسيم PN.على الرغم من أنه يتفاعل أيضًا مع الضوء ، إلا أنه لا يولد الكهرباء بنفس الطريقة.إنها ببساطة يغير مقاومتها ، مما يجعلها مناسبة للكشف الأساسي للضوء ولكن ليس استشعارًا عالية السرعة أو عالية الدقة.

أنواع مختلفة من LDR

تأتي LDRs (المقاومات المعتمدة على الضوء) في أنواع مختلفة ، وعادة ما يعتمد تصنيفها على المواد المستخدمة لجعلها أو لهم الخطي استجابة للضوء.تؤثر هذه الاختلافات على كيفية تصرف LDR في ظل ظروف الإضاءة المختلفة ، مما يجعل بعض الأنواع أكثر ملاءمة لتطبيقات محددة من غيرها.دعنا نستكشف الطريقتين الرئيسيتين تم تصنيف LDRs.

بناءً على المواد الحساسة للضوء

إحدى الطرق المشتركة لتصنيف LDRs هي حسب نوع مادة حساسة تستخدم في بنائها.مواد مختلفة تستجيب بشكل أفضل لأنواع مختلفة من الضوء.على سبيل المثال ، مصنوعة من LDRs مع كبريتيد الكادميوم (CDS) تستجيب للغاية للضوء المرئي ، مما يجعلها مثالية لاستشعار الضوء للأغراض العامة.يمكنهم اكتشاف معظم الأطوال الموجية الخفيفة المرئية أيضًا للعين البشرية.

إذا كان تطبيقك يتضمن اكتشاف الأشعة تحت الحمراء (IR) الإشعاع، ثم LDR مصنوعة من كبريتيد الرصاص (PBS) سيكون مناسبة أفضل.هذه الأنواع أكثر حساسية لأطوال موجية IR ، والتي لا تظهر العين البشرية ولكنها تستخدم في العديد من أنظمة الاستشعار عن بُعد أو كشف الليل.

مواد أخرى مثل كبريتيد ثاليوم و الكادميوم سيلينيد تستخدم أيضًا في بعض LDRs ، حيث يقدم كل منها مستويات حساسية مختلفة اعتمادًا على الطيف الذي تهدف إلى اكتشافه.

بناء على الخطية

يمكن أيضًا تجميع LDRs بناءً على كيفية تتغير المقاومة فيما يتعلق بكثافة الضوء- هذا يسمى الخطية.في هذه الحالة ، فهي إما أنواع خطية أو غير خطية.

LDRS الخطية هي تلك التي تظهر انخفاضًا سلسًا ويمكن التنبؤ به في المقاومة مع زيادة مستوى الضوء.بسبب هذا السلوك المتسق ، يشار إليها أحيانًا باسم الضوئيات الضوئية، خاصة في الدوائر التي تعتمد على استجابات ثابتة وموثوقة.ومع ذلك ، في العديد من الإعدادات ، ستظل تراها تستخدم كـ المخلوقات الضوئية بسبب تشغيلها المماثل.

على الجانب الآخر، LDRs غير الخطية أكثر شيوعًا وتستخدم في التطبيقات العامة.هذه لا تتبع استجابة خط مستقيم ، وقد تختلف مقاومتها بمعدلات مختلفة حسب كمية الضوء.أحد الأشياء الرئيسية التي يجب ملاحظة أن سلوكهم عادة ما يكون لا تتأثر بالقطبية من الجهد المطبق ، مما يجعلها أكثر بساطة لاستخدامها في الدوائر الأساسية.

من خلال فهم هذين النوعين الرئيسيين - القائم على المواد والسلوك - يمكنك اختيار نوع LDR الذي يناسب مشروعك ، سواء كان ذلك لاستشعار ضوء النهار ، أو أنوار الحركة ، أو حتى اكتشاف الأشعة تحت الحمراء.

مزايا وعيوب LDR

المزايا	عيوب
حساسية عالية للضوء	استجابة طيفية ضيقة
هيكل صغير وبسيط	تأثير التباطؤ
سهل الاستخدام والاتصال	استقرار درجة الحرارة المنخفضة في المواد الحساسة
فعالة من حيث التكلفة	استجابة بطيئة في بعض المواد المستقرة
لا إمكانية تقاطع	غير مناسب لظروف الضوء السريعة المتغيرة
نسبة مقاومة عالية من الضوء إلى الظلام	أقل استجابة مقارنة بالبيودات الضوئية أو الناقلات الضوئية
مناسبة لتطبيقات استشعار الضوء الأساسية	الأداء المتأثر بالتغيرات في درجة الحرارة

الاستخدامات الشائعة ل LDR

مقاومات تعتمد على الضوء (LDRS) تستخدم في العديد من التطبيقات اليومية لأنها بسيطة وموثوقة و منخفضة في التكلفة.هذه الأجهزة مثالية للمواقف التي تحتاج إليها اكتشف وجود أو عدم وجود الضوء.نظرًا لأنهم يستجيبون لمستويات الإضاءة المتغيرة ، فهي شائعة الاستخدام كـ مستشعرات الضوء في أنواع مختلفة من الأنظمة الإلكترونية.

استخدام واحد شائع ل LDR في أضواء الشوارع التلقائية.في هذه الأنظمة ، يستشعر LDR الضوء الطبيعي بالخارج.عندما يصبح الظلام في المساء ، تزداد المقاومة ، مما يؤدي إلى تشغيل الضوء تلقائيًا.في الصباح ، مع زيادة أشعة الشمس ، تنخفض المقاومة ، وينتهي الضوء - وفر الطاقة دون أي جهد يدوي.

تستخدم LDRs أيضًا في ساعات المنبه التي تعدل سطوع الشاشة على أساس إضاءة الغرفة ، أو في أنظمة الإنذار السارق، حيث يمكن للتغيير المفاجئ في الضوء (مثل فتح الباب أو النافذة) أن يؤدي إلى تنبيه.ستجدهم أيضًا في عدادات الضوء، والتي تقيس شدة الضوء في الفضاء وهي مفيدة للتصوير الفوتوغرافي أو الرعاية النباتية.

استخدام آخر مثير للاهتمام في مشروع ضوء الشوارع المحفوظة للطاقة حيث تتغير شدة الضوء بناءً على المناطق المحيطة.خلال الساعات المنخفضة الحلق ، يقلل السطوع لتوفير الطاقة ، وعندما يتم اكتشاف الحركة أو الظلام ، تشرق الأنوار مرة أخرى.هذا لا يحسن الكفاءة فحسب ، بل يمتد أيضًا حياة نظام الإضاءة.

لأن LDRs هي سهل الاندماج في الدوائر، غالبًا ما يتم استخدامهم في مشاريع الطلابو مجموعات هوايةوأنظمة الأتمتة البسيطة.إن استخدامها المرن في كل من الإعدادات الصغيرة والكبيرة يجعلها خيارًا شائعًا للتطبيقات الحساسة للضوء عبر مجالات مختلفة.

توفير الطاقة مع مصابيح الشوارع التي تسيطر عليها الشدة باستخدام LDR

اليوم ، تضيء معظم الطرق السريعة باستخدام HID (تصريف عالي الكثافة) مصابيحوالتي تستهلك الكثير من القوة.واحدة من المشكلات الشائعة في هذه المصابيح هي أنه ليس لديهم نظام آلي قم بتشغيل وإيقاف تشغيل الضوء الطبيعي.غالبًا ما يبقون لفترة أطول من الضرورة ، هدر الطاقة.لحل هذا ، يستخدم الحل المحسّن مصابيح LED مع التحكم في الشدة، تدار من قبل LDR (المقاوم المعتمد على الضوء).

تم تصميم هذا النظام الحديث لتقليل استهلاك الطاقة شوهد في إعدادات الإضاءة التقليدية.بدلاً من مصابيح HID ، فإنه يستخدم LEDsوالتي تتطلب طاقة أقل وكذلك الماضي أطول بكثير.ما يجعل هذا النهج أكثر كفاءة هو أن يمكن ضبط سطوع الأنوار اعتمادًا على وقت الليل وكم الإضاءة المطلوبة فعليًا.

في قلب هذا النظام LDR الذي يكتشف الضوء المحيط.خلال النهار ، عندما يكون ضوء الشمس قويًا ، مقاومة قطرات LDR، إرسال إشارة إلى وحدة التحكم لإطفاء الأنوار.مع الظلام ، تزداد المقاومة ، و تشغيل الأضواء تلقائيًا.

مجموعة من مصابيح LED تشكل ضوء الشارع، و متحكم يدير سطوعهم.إنه مبرمج للسيطرة على شدة باستخدام PWM (تعديل عرض النبض) إشارات.في الليل ، عندما تكون حركة المرور مرتفعة ، تظل الأضواء مشرقة.مع إبطاء حركة المرور خلال ساعات متأخرة من الليل ، السطوع يتناقص تدريجيا، المساعدة الحفاظ على الطاقة.في الساعة 6 صباحًا ، تطفو الأنوار تمامًا ، وتتم تشغيلها مرة أخرى في 6 مساءً، تكرار الدورة كل يوم.

يمكن تحسين هذا النظام بإضافة أ لوحة الطاقة الشمسية.ستقوم اللوحة بتحويل أشعة الشمس إلى جهد خلال اليوم ، والتي يمكن تخزينها واستخدامها لاحقًا قم بتشغيل أضواء الشارع LED.هذا من شأنه أن يجعل النظام أكثر كفاءة و صديقة للبيئة، تقليل الاعتماد على شبكة الطاقة.

خاتمة

LDRs مكونات بسيطة وبأسعار معقولة ومفيدة تغير مقاومتها بناءً على مستويات الضوء.إنها تلعب دورًا رئيسيًا في العديد من الأنظمة التلقائية ، مثل الأضواء التي يتم تشغيلها في الليل أو خافتًا على أساس السطوع.يمكن أن يساعدك فهم كيفية عمل LDRs وكيفية استخدامها على إنشاء دوائر أكثر ذكاءً وأكثر كفاءة.من أجهزة الاستشعار الأساسية إلى إضاءة الشوارع الموفرة للطاقة ، تكون التطبيقات واسعة وعملية.سواء كنت تعمل على مشروع صغير أو نظام إضاءة أكبر ، يمكن أن يكون LDR جزءًا مفيدًا من التصميم الخاص بك.
