1N4002 الصمام الثنائي: الميزات والتطبيقات و pinout

يعد الصمام الثنائي 1N4002 مكونًا رئيسيًا لسلسلة 1N400X الشهيرة ، والتي تشمل الثنائيات المصممة لمستويات الجهد المختلفة التي تتراوح من 50 فولت إلى 1000 فولت.شائع الاستخدام في محولات التيار المتردد وأنظمة الطاقة ومنظمات الجهد ، فإن 1N4002 مناسب تمامًا للتطبيقات التي تتطلب جهد عكسي قدره 100 فولت.تستكشف هذه المقالة المواصفات التقنية والتطبيقات العملية والميزات الفريدة لصمام الثنائي 1N4002 ، مما يوفر رؤى قيمة لدورها في تصميم الدائرة الإلكترونية.

كتالوج

نظرة عامة على الصمام الثنائي 1N4002

ال 1N4002 لقد نحت الصمام الثنائي مكانًا لا غنى عنه في الأجهزة الإلكترونية بفضل نقاط قوته المثيرة للإعجاب.تم تصميمه لتحمل ذروة الجهد العكسي البالغ 100 فولت ويدير ببراعة التيار الأمامي من 1A ، مع التيارات الطفرة التي تصل إلى 30A.تضيء هذه القدرة في الظروف المعرضة لارتفاع الجهد غير المتوقع ، والتي تمت مواجهتها بشكل متكرر في الدوائر الإلكترونية.ميزة جديرة بالملاحظة هي الحد الأدنى لتياره العكسي البالغ 5µA فقط ، مما يمثل مثالًا ملحوظًا في إيقاف تدفق الجهد العكسي وبالتالي حماية المكونات الإلكترونية الحساسة 1N4002 تجد الثنائيات على نطاق واسع في السياقات الإلكترونية منخفضة التردد التي تستلزم تحول التيار بالتناوب (AC)الحالي (DC).هذا التحول له أهمية كبيرة في وحدات إمداد الطاقة والأنظمة الأخرى التي تتطلب إخراج DC ثابت.

1N4002 تكوين دبوس

رقم الدبوس	اسم الدبوس	وصف
1	الأنود	يكون اتجاه التدفق الحالي دائمًا من خلال الأنود صالة.
2	الكاثود	سوف يتدفق التيار في جميع أنحاء الكاثود.

الرمز 1N4002 ، البصمة ، نموذج CAD

1N4002 رمز

1N4002 بصمة

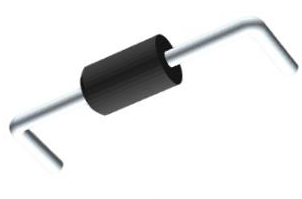

1N4002 CAD نموذج

ميزات الصمام الثنائي 1N4002

• المناولة الحالية: يدعم متوسط ​​التيار إلى الأمام 1 أ.الحد الأدنى من التيار العكسي من 5µA ، مما يقلل من التسرب.

• حماية الطفرة: يتعامل مع تيار الذروة غير التسمم من 30A ، وحماية الدوائر من الطفائد.يقاوم الجهد العكسي المتكرر من 100 فولت ، وضمان المتانة ضد تقلبات الجهد.

• الأداء الحراري: يعمل ضمن نطاق درجة حرارة واسعة من -55 درجة مئوية إلى +175 درجة مئوية ، مما يضمن الموثوقية في البيئات القصوى.قادرة على تبديد ما يصل إلى 3W من الطاقة ، وإدارة الحرارة بفعالية لمنع الحمل الزائد الحراري.

• التصميم والمتانة: مغلف في حزمة DO-41 مع تصميم تقاطع منتشرة ، مما يقلل من تسرب التيار العكسي.يحافظ على السلامة الهيكلية والأداء المستقر في ظل ظروف بيئية مختلفة.

• براعة التطبيق: مثالية لمهام تحويل الطاقة وحمايةها في الدوائر الإلكترونية ، وتعزيز كفاءة النظام والموثوقية.

مواصفات 1N4002

يكتب	المعلمة
متوسط ​​الحالية إلى الأمام	1A
ذروة الذروة غير التكرار	30A
عكس التيار	5 µA
RMS عكس الجهد	70 فولت
ذروة الجهد العكسي المتكرر	100 فولت
طَرد	do-41

مزايا الصمام الثنائي 1N4002

تعزيز الكفاءة مع انخفاض الجهد إلى الأمام منخفضة

يشتهر ديود 1N4002 المشهور بانخفاضه المنخفض للأمام ، يلعب دورًا في تعزيز كفاءة الطاقة داخل الدوائر الإلكترونية.هذه السمة لا تحد من فقدان الطاقة فحسب ، بل تخفف أيضًا من توليد الحرارة ، وبالتالي تعزيز أداء الدائرة.

المرونة التي لا تنيف

يتفوق الصمام الثنائي 1N4002 في قدرته على التعامل مع تيارات الطفرة الأمامية الكبيرة دون أضرار ، مما يوفر حماية جذابة للدوائر.تعتبر هذه الكفاءة رائعة في دوائر التدريع من المسامير الحالية غير المتوقعة ، والتي قد تنبع من تغييرات الحمل المفاجئة أو التقلبات في إمدادات الطاقة.وبالتالي ، فإنه يدعم الاستمرارية التشغيلية في الأنظمة الخطيرة ، مع التأكيد على التكامل المدروس لحماية الطفرة في تصميمات الدوائر لمواءمة التوقعات للموثوقية.

توازن البناء الفعال من حيث التكلفة مع الموثوقية

من خلال بنائه الفعال من حيث التكلفة ، لا يتنازل 1N4002 عن الموثوقية ، مما يجعله خيارًا مقنعًا لكل من التطبيقات الواعية للميزانية والمطالبة.هذا الانسجام بين الكفاءة في التكلفة والأداء هو جاذبية في إعدادات الإنتاج على نطاق واسع ، حيث تؤثر اعتبارات الميزانية غالبًا على اختيار المكون مع الحفاظ على أسبقية الجودة.

سلامة الدائرة المحسنة من خلال الحد الأدنى من التسرب العكسي

يبرز تسرب عكسي منخفض كميزة بارزة في الصمام الثنائي 1N4002 ، مما يحد من تدفق تيار الاتجاه العكسي غير المرغوب فيه.هذا الجانب جيد للحفاظ على وظائف الدائرة.في تصميمات إمدادات الطاقة ، على سبيل المثال ، تضمن هذه الخاصية تسهيل التدفق الحالي في الاتجاه المقصود فقط ، وبالتالي تجنب فشل الدائرة وتعزيز الاستقرار التشغيلي.

القدرة على التحمل في بيئات لحام درجات الحرارة العالية

تؤكد مرونة الصمام الثنائي ضد عمليات اللحام ذات درجة الحرارة العالية متانة وتنوعها في ظروف التصنيع.هذه السمة مفيدة في إجراءات التجميع الصعبة ، حيث يجب أن تحمل المكونات إجهاد حراري كبير.هذه المرونة في البيئات الصارمة تساعد في تصنيع المنتجات الإلكترونية القوية والموثوقة التي تلبي معايير أداء صارمة.

الثنائيات المكافئة إلى 1N4002

• 1N4148

• 1N4733A

• 1N5408

• 1N5822و

• 1N4003

• 1N4004

• 1N4005

• 1N4006

• 1N4007

كيفية ضمان الاستخدام الآمن لصمام الثنائي 1N4002؟

تم تصميم الصمام الثنائي 1N4002 للتعامل مع الفولتية أعلى من 100 فولت بكفاءة ، ولكن لديه حد أقصى قدره 1000 فولت.من المهم ألا تدع الجهد في دائرتك يتجاوز هذا الحد ، لأن القيام بذلك قد يؤدي إلى إتلاف الصمام الثنائي أو يتسبب في فشله تمامًا.قبل التثبيت ، تحقق دائمًا من مواصفات الدائرة الخاصة بك لتأكيد أن الجهد يبقى ضمن نطاق التشغيل الآمن في الصمام الثنائي.

إيلاء اهتمام دقيق لتكوين دبوس الصمام الثنائي قبل التثبيت.يحتوي الصمام الثنائي 1N4002 على دبابيس: الأنود والكاثود.يتميز الكاثود بشريط على جسم الصمام الثنائي ، وهو ضروري لتوجيهه بشكل صحيح أثناء التجميع.إذا تم تثبيت الصمام الثنائي للخلف ، فلن يعمل بشكل صحيح وقد يتلف دارتك.تحقق المزدوج الاتجاه قبل لحام الصمام الثنائي في مكانه.

يمكن للصمام الثنائي التعامل بأمان تيار بحد أقصى 1000 مللي أمبير (1 أمبير).يمكن أن يؤدي تجاوز هذا التيار إلى ارتفاع درجة الحرارة أو أضرار دائمة للصمام الثنائي.لمنع ذلك ، قم بتضمين مكون محدد الحالي مثل المقاوم في دائرتك لضمان بقاء التيار دون العتبة الآمنة.الإدارة الحالية المناسبة رائعة لعملية الصمام الثنائي الموثوق بها.

أخيرًا ، تتراوح درجة حرارة التشغيل لـ 1N4002 الصمام الثنائي من -55 درجة مئوية إلى +175 درجة مئوية.إذا كانت البيئة باردة جدًا أو ساخنة جدًا ، فقد يتدهور الصمام الثنائي أو يتدهور بمرور الوقت.بالنسبة للدوائر المستخدمة في بيئات الحرارة العالية ، فكر في دمج آليات التبريد أو ضمان تهوية كافية للحفاظ على درجة حرارة مستقرة وحماية الصمام الثنائي.

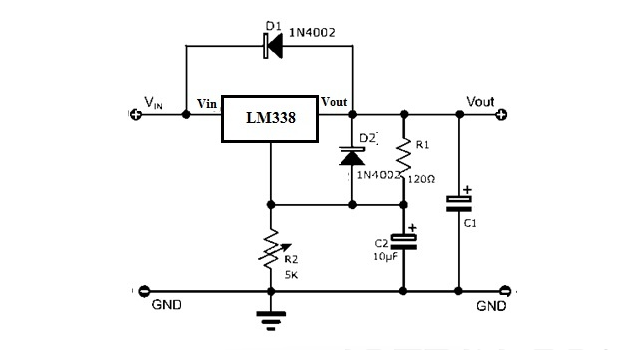

باستخدام ثنائيات 1N4002 لحماية الدائرة LM338

يشتمل هذا التصميم على دائرة حماية لمنظم الجهد LM338 IC ، باستخدام ثنائيات 1N4002 لحماية IC ضد العواصف الكهربائية وتعزيز متانتها في ظروف متفاوتة.تستخدم الدائرة مجموعة من المكونات الخارجية مثل المكثفات والثنائيات ومقاومات حماية الدوائر الداخلية لـ IC وتحسين الموثوقية الشاملة.هناك حاجة إلى إدراج الصمام الثنائي الواقي عندما تكون المكونات منخفضة التداول جزءًا من نظام تنظيم الجهد ، لأنه يخفف من الأضرار المحتملة من المسامير الحالية غير المتوقعة.

المكونات وكيف تعمل؟

• LM338 IC: منظم الجهد الذي يمكنه التعامل مع أحمال التيار العالي حتى 25A.

• 1N4002 الثنائيات (D1 ، D2): حماية IC من التيارات العكسية وعروض الجهد.

• المكثفات (C1 ، C2): سلس الجهد وإدارة التيارات التفريغ.

• المقاومات (R1 ، R2): التحكم في التدفق الحالي وتوزيع الجهد.

يتصل مكثف C1 مباشرة بمحطة إخراج IC.يستقر هذا الموضع التيارات التفريغ المفاجئة (التي يمكن أن تصل إلى 20A) ويحمي IC من التلف.يتم تضمين اثنين من الثنائيات 1N4002 ، D1 و D2 ، لتوفير مزيد من الحماية.يمنع D1 التيارات العكسية عندما ينخفض ​​جهد الإدخال إلى أسفل جهد الخرج ، بينما يقوم D2 بتحييد ارتفاع الجهد المتدفق إلى IC.يساعد Capacitor C2 ، المتصلة بمحطة التعديل ، في إدارة التصريفات المنخفضة والدوائر القصيرة ، مما يقلل من الإجهاد على المكونات الداخلية لـ IC.

يضمن هذا التصميم أداءً موثوقاً ويمتد عمر LM338 عن طريق تقليل الأضرار الناجمة عن المخالفات الكهربائية.تعمل الثنائيات والمكثفات معًا لتحقيق الاستقرار في الدائرة ، مما يجعلها مناسبة للإعدادات ذات الفولتية العالية للمدخلات أو السعة الكبيرة أو الظروف الكهربائية المتغيرة.والنتيجة هي تصميم قوي ومتعدد الاستخدامات يبقي LM338 يعمل بأمان وفعالية في مجموعة من التطبيقات.

تطبيقات الصمام الثنائي 1N4002

AC إلى تحويل العاصمة

يعد 1N4002 مكونًا رئيسيًا في مقومات الجسر ، مما يتيح التحويل السلس للتيار المتناوب (AC) لتوجيه التيار (DC) لتشغيل الأجهزة الإلكترونية.إنه يضمن إخراج الجهد الثابت ، وتعزيز كفاءة الجهاز وطول العمر.

تعزيز الجهد

يدعم هذا الصمام الثنائي الدوائر عن طريق رفع مدخلات الجهد المنخفض لتلبية متطلبات النظام المحددة.شائع في الإلكترونيات المحمولة ، فإنه يوازن الجهد المحسن مع كفاءة البطارية.

حماية زيادة

معروفًا بمتانتها ، فإن المكونات الحساسة 1N4002 من طاقة ومسامير ، مما يجعلها مفيدة في البيئات ذات الطاقة غير المستقرة.

التحكم في التدفق الحالي

يساعد الصمام الثنائي على تنظيم التيار في الدوائر ، ومنع ارتفاع درجة الحرارة وفشل النظام.إنه يضمن طول طول المكون ويحسن أداء الجهاز بشكل عام.

الإلكترونيات اليومية

يوجد في المحولات والشواحن وأنظمة الطاقة ، ويضمن 1N4002 موثوقية واتساق الأداء في الإلكترونيات المنزلية.

الاختلافات بين 1N4002 و 1N4007 الثنائيات

ميزة	1N4002	1N4007
ذروة الجهد العكسي المتكرر	50V	1000V
عكس الجهد RMS	35 فولت	700V
تقاطع السعة	15pf	8pf
الحد الأقصى إلى الأمام الحالي	مثل 1N4007	مثل 1N4002
متوسط ​​الحالية إلى الأمام	1.0 أ	1.0 أ
إلى الأمام زيادة التيار	30 A (8.3 MS Pulse)	30 A (8.3 MS Pulse)
أقصى درجة حرارة التشغيل	-55 درجة مئوية إلى +150 درجة مئوية	-55 درجة مئوية إلى +150 درجة مئوية

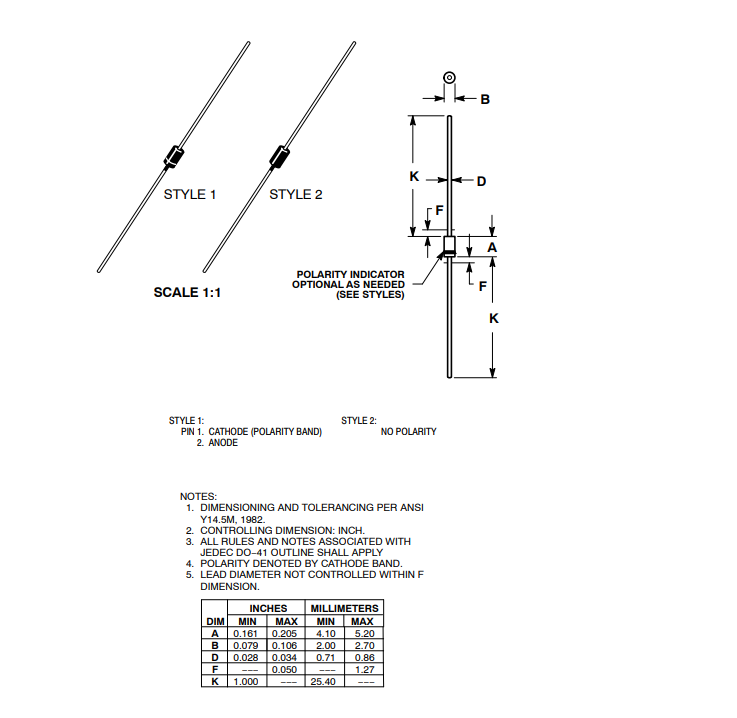

حزمة 1N4002

خاتمة

يبرز الصمام الثنائي 1N4002 كمكون موثوق ومتعدد الاستخدامات ضمن سلسلة 1N400X ، وهو مثالي لإدارة التيارات وحماية الدوائر في مجموعة من التطبيقات الإلكترونية.إن قدرتها على التعامل مع الفولتية العكسية العكسية وتيارات الطفرة تجعلها خيارًا يمكن الاعتماد عليها للأنظمة التي تتطلب تنظيمًا قويًا للجهد وحماية الزيادة.تسهم ميزات 1N4002 DIADE ، بما في ذلك انخفاض الجهد الأمامي المنخفض والحد الأدنى من التسرب العكسي ، في استقرار وأداء الأجهزة الإلكترونية ، مما يضمن موثوقيتها على المدى الطويل في كل من البيئات التكنولوجية اليومية والمطالبة.
