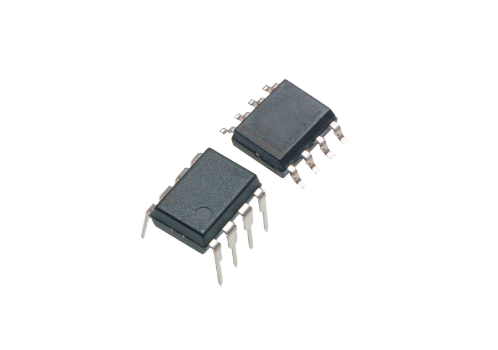

مضخم أجهزة AD620: ورقة البيانات ، تكوين الدبوس ، ونظرة عامة تخطيطي

يشتهر مكبر صوت أجهزة AD620 بدقة وتنوعه ، مما يجعله خيارًا موثوقًا به عبر مختلف الصناعات.مع دقة عالية واستهلاك الطاقة المنخفضة ، يتفوق AD620 في التطبيقات مثل الأجهزة الطبية والأتمتة الصناعية وأنظمة البيانات الدقيقة.إن فهم التفاصيل الدائرية والتشغيلية لهذا المضخم مطلوب لتكامل النظام السلس ، مما يضمن الأداء الأمثل في أي تصميم.في هذه المقالة ، سوف نستكشف الميزات الرئيسية ، وتكوين الدبوس ، وتطبيقات AD620 ، مع تسليط الضوء على سبب ظهوره للتضخيم الموثوق به.

كتالوج

نظرة عامة على AD620

ال AD620 هو مضخم أجهزة اقتصادي وعالي الدقة.يسمح بتعديل ما يصل إلى 10،000 باستخدام مقاوم واحد فقط.يتوفر في عبوة SOIC و DIP 8-LEAD ، وهو يوفر بصمة مضغوطة مقارنة بالتصميمات المنفصلة.

يضمن الجهاز الحد الأدنى من استهلاك الطاقة ، مع الحد الأقصى لتيار الإمداد 1.3MA ، مما يجعله مناسبًا تمامًا للتطبيقات التي تعمل بالبطاريات والمحمولة.يتميز AD620 بدقة عالية مع الحد الأقصى للاخطاف من 40 جزء في المليون ، وجهد إزاحة من 50 μV كحد أقصى ، وانجراف إزاحة قدره 0.6 μV/° C كحد أقصى.هذه المواصفات تجعلها فعالة في أنظمة الحصول على البيانات الدقيقة مثل موازين الوزن وواجهات محول الطاقة.إنه يتميز بالضوضاء المنخفضة وانحياز مدخلات منخفض ، وهو أمر ملحوظ للأجهزة الطبية التي تتطلب قراءات دقيقة.

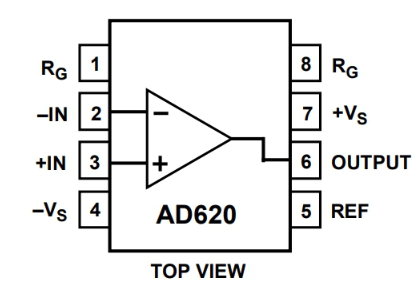

تكوين دبوس AD620

نموذج CAD AD620

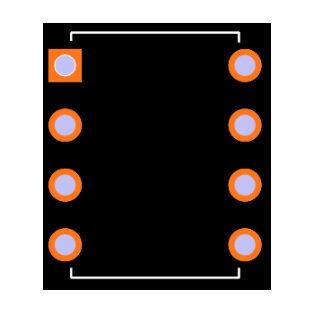

بصمة

ميزات AD620

ميزة	وصف
سهولة الاستخدام	سهل الاستخدام للتصميم مع المقاوم الخارجي لتحقيق مكسب تعديل.
نطاق الكسب	مجموعة مكسب مع مقاوم خارجي واحد ، قابل للتعديل من 1 إلى 10000.
نطاق إمدادات الطاقة	يعمل على نطاق واسع من ± 2.3 V إلى ± 18 V.
أداء	يتفوق على أجهزة 3-OP-AMP التقليدية تصاميم مكبر للصوت.
التغليف	متوفر في حزم 8-lead تراجع و SOIC.
استهلاك الطاقة المنخفض	الحد الأقصى للتوريد الحالي من 1.3 مللي أمبير.
أداء العاصمة	B الصف يتميز بأداء DC ممتاز.
إدخال الجهد الإزاحة	إدخال الجهد الإزاحة من 50 μV.
إدخال إزاحة الانجراف	انخفاض انجراف إزاحة المدخلات من 0.6 μV/° C.
تحيز المدخلات الحالي	أقصى تحيز المدخلات الحالي من 1.0 نا.
نسبة رفض الوضع المشترك	نسبة رفض الوضع المشترك من 100 ديسيبل الحد الأدنى عند g = 10.
ضوضاء منخفضة	ضوضاء جهد المدخلات 9 NV/√Hz في 1 كيلو هرتز.
ضوضاء الإدخال	0.28 μV الضوضاء الذروة إلى الذروة في نطاق 0.1 هرتز إلى 10 هرتز.
مواصفات التيار المتردد	يتميز بأداء AC ممتاز مع عرض النطاق الترددي 120 كيلو هرتز في g = 100.
وقت الاستقرار	وقت تسوية سريع من 15 μs إلى 0.01 ٪.

مواصفات AD620

فيما يلي جدول مفصل لشركة Advices Inc. AD620 مليار المواصفات الفنية والسمات والمعلمات ، جنبا إلى جنب مع أجزاء مع مواصفات مماثلة.

يكتب	المعلمة	تفاصيل
الاتصال الطلاء	الرصاص ، القصدير	الرصاص/القصدير
جبل	من خلال ثقب	من خلال ثقب
نوع التثبيت	من خلال ثقب	من خلال ثقب
حزمة / حالة	8-DIP (0.300 ، 7.62mm)	8-DIP (0.300 ، 7.62mm)
عدد المسامير	8	8
عدد العناصر	1	1
درجة حرارة التشغيل	-40 درجة مئوية ~ 85 درجة مئوية	-40 درجة مئوية ~ 85 درجة مئوية
التغليف	أنبوب	أنبوب
رمز JESD-609	E0	E0
رمز PBFree	لا	لا
حالة الجزء	عفا عليها الزمن	عفا عليها الزمن
مستوى حساسية الرطوبة (MSL)	1 (غير محدود)	1 (غير محدود)
عدد الإنهاء	8	8
رمز ECCN	ear99	ear99
مقاومة	10gohm	10gohm
تبديد القوة القصوى	650 ميجاوات	650 ميجاوات
الموقف الطرفي	مزدوج	مزدوج
عدد الوظائف	1	1
الجهد توريد	15V	15V
الملعب المحطة	2.54mm	2.54mm
رقم الجزء الأساسي	AD620	AD620
عدد الدبوس	8	8
تشغيل الجهد الإمداد	36V	36V
تشغيل توريد التيار	1.3MA	1.3MA
تيار العرض الاسمي	1.3MA	1.3MA
تبديد السلطة	650 ميجاوات	650 ميجاوات
معدل الضبط	1.2v/μs	1.2v/μs
نوع مكبر للصوت	الأجهزة	الأجهزة
نسبة رفض الوضع الشائع	93 ديسيبل	93 ديسيبل
الحالي - تحيز المدخلات	500PA	500PA
الجهد - العرض ، واحد/مزدوج (±)	4.6v36v ± 2.3v18v	4.6v36v ± 2.3v18v
تيار الإخراج لكل قناة	18MA	18MA
الجهد الإزاحة الإدخال (VOS)	30mV	30mV
الجهد الإمداد السلبي	-15 فولت	-15 فولت
الجهد - إزاحة الإدخال	15μV	15μV
-3db النطاق الترددي	1MHz	1MHz
إدخال إزاحة التيار الحالي (IIO)	0.00075μa	0.00075μa
كسب الجهد	1	1
كسب الجهد	10	10
غير الخطية	0.00 ٪	0.00 ٪
طول	9.27mm	9.27mm
الارتفاع يجلس (كحد أقصى)	4.57mm	4.57mm
تصلب الإشعاع	لا	لا
حالة ROHS	غير ROHS متوافق	غير ROHS متوافق
الرصاص الحر	يحتوي على الرصاص	يحتوي على الرصاص

بدائل AD620

رقم الجزء	وصف	الشركة المصنعة
AD620BRZ-RL	مضخم الأجهزة ، 85 إزاحة الأشعة فوق البنفسجية ، نطاق 1 ميجا هرتز العرض ، PDSO8 ، Lead Free ، MS-021-AA ، Soic-8	Rochester Electronics LLC
AD620BRZ-Reel	مضخم الأجهزة ، 85 إزاحة الأشعة فوق البنفسجية ، نطاق 1 ميجا هرتز العرض ، PDSO8 ، MS-021-AA ، SOIC-8	الأجهزة التناظرية INC
AD620BR-Reel	انجراف منخفض ، أمبير منخفضة الطاقة مع مكاسب محددة من 1 إلى 10000	الأجهزة التناظرية INC
AD620BRZ-R7	انجراف منخفض ، أمبير منخفضة الطاقة مع مكاسب محددة من 1 إلى 10000	الأجهزة التناظرية INC
AD620BRZ	مضخم الأجهزة ، 85 إزاحة الأشعة فوق البنفسجية ، نطاق 1 ميجا هرتز العرض ، PDSO8 ، Lead Free ، MS-021-AA ، Soic-8	Rochester Electronics LLC
AD620BR	مضخم الأجهزة ، 85 إزاحة الأشعة فوق البنفسجية ، نطاق 1 ميجا هرتز العرض ، PDSO8 ، MS-021-AA ، SOIC-8	Rochester Electronics LLC
AD620BRZ-REEL7	مضخم الأجهزة ، 85 إزاحة الأشعة فوق البنفسجية ، نطاق 1 ميجا هرتز العرض ، PDSO8 ، MS-021-AA ، SOIC-8	الأجهزة التناظرية INC

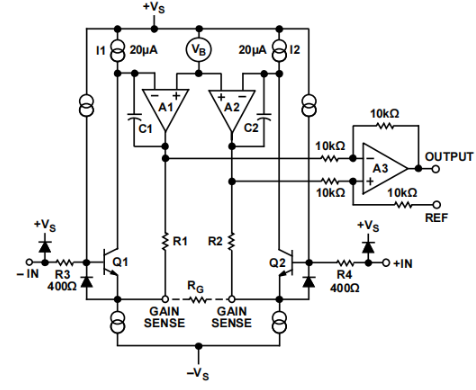

التخطيطي المبسط من AD620

تطبيقات مثالية لـ AD620

يجد AD620 ، بدقة استثنائية وأدنى جهد إزاحة ، نفسه في المنزل في مختلف أنظمة بيانات عالية الدقة.تمتد مثل هذه الأنظمة عبر تطبيقات مثل موازين الوزن وواجهات محول الطاقة ، حيث يكون السعي لتحقيق دقة القياس بلا هوادة.

أنظمة البيانات الدقيقة

يزدهر AD620 في البيئات التي تكون فيها الدقة مهيمنة.خذ موازين الوزن ، التي تستخدم غالبًا في مختبرات البحوث أو البيئات الصناعية: هنا ، يمكن أن يكون كل قياس خطوة نحو الاكتشافات العلمية الرائدة أو جودة المنتج المتفوقة.تعد نسبة الرفض العالية للوضع المشترك للمكبر (CMRR) وخصائص الضوضاء المنخفضة العمود الفقري لهذا الأداء الذي يمكن الاعتماد عليه ودقيق.

واجهات محول الطاقة

تطبيقات واجهة محول الطاقة هي ساحة أخرى حيث يعرض AD620 قدراتها.النظر في محولات الطاقة التي تحول الظواهر الفيزيائية مثل الضغط أو درجة الحرارة أو القوة إلى إشارات كهربائية.دقة هذه التحويلات خطيرة - سواء كانت في السيطرة الدقيقة على أنظمة الأتمتة الصناعية أو المراقبة اليقظة للظروف البيئية.تلعب مقاومة المدخلات العالية في AD620 دورًا رئيسيًا في الحفاظ على سلامة الإشارة ، مما يجعلها خيارًا مقنعًا لهذه الواجهات.

التطبيقات الطبية

في عالم الأدوات الطبية ، يضيء AD620 بشكل مشرق.تعتمد أجهزة مثل تخطيط القلب (ECGs) وشاشات ضغط الدم غير الغازية على دقة عالية والحد الأدنى من تداخل الإشارة لتقديم تشخيصات موثوقة.هنا ، فإن ضوضاء AD620 المنخفضة والتحيز الحالية مطلوبة.علاوة على ذلك ، فإن براعة Amplifier في الحفاظ على الطاقة تمتد بشكل كبير عمر البطارية للأجهزة الطبية المحمولة - وهي ميزة رئيسية في مشهد حلول الرعاية الصحية المتنقلة اليوم ، حيث يمكن أن تحدث كل ساعة إضافية من التشغيل فرقًا عميقًا.

كيف تعمل وتحسين AD620؟

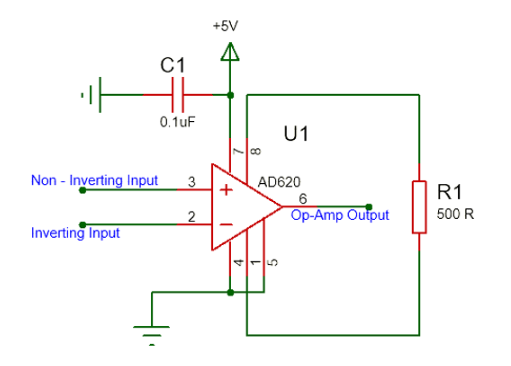

يشتمل تشغيل AD620 على سلسلة من الخطوات المباشرة.بادئ ذي بدء ، إدارة الطاقة المتكاملة للدائرة (IC) بكفاءة عن طريق ربط الدبوس 7 بمصدر الطاقة ودبوس 4 على الأرض.غالبًا ما يكون العرض الوحيد +5V مناسبًا لهذه المهمة.إن التأكد من أن PIN 2 (عدم التعبير) و PIN 3 (عكس) إدارة إشارة الدخل مفيدة للوظائف المناسبة.لتحقيق الاستقرار في الإخراج عندما لا يكون هناك تفاضل الجهد بين دبابيس الإدخال ، عادةً دبوس الأرض 5 (مرجع) جنبًا إلى جنب مع الدبوس 4.

يعد التحكم في مكسب AD620 عملية مبسطة للغاية ، وتتطلب فقط مقاومًا خارجيًا واحدًا.قم بتعيين الربح عن طريق وضع المقاوم (على سبيل المثال ، 500Ω للحصول على ربح 100) بين الدبابيس 8 (+RG) و 1 (-rg).ثم يتم حساب الكسب باستخدام الصيغة.

ز = (49.4 كيلوتر / ص_ز) + 1.

تضمن هذه الصيغة مكاسب دقيقة عن طريق اختيار قيم المقاوم بشكل مناسب ، مما يوفر طريقة بسيطة ولكنها قوية لتكييف أداء مكبر للصوت لتلبية الاحتياجات المحددة.أحد الجوانب التي يتم تجاهلها في كثير من الأحيان هو تيار تحيز المدخلات.يقلل تصميم AD620 من هذا التيار ، ولكن تخفيف أي خلل في مقاومة المصدر المتصلة بدبابيس الإدخال لا يزال مستقرًا.يقلل التقليل من عدم التطابق من الجهد الإزاحة ، مما يؤدي إلى تحسين الدقة الإجمالية ، وهو في الغالب خطير في الأجهزة الدقيقة حيث تهم التناقضات الدقيقة.يمكن أن تؤثر الاختلافات في درجة الحرارة بشكل كبير على أداء AD620.إن التأكد من أن المقاوم المستخدم لإعداد الكسب لديه معامل درجات الحرارة المنخفضة مفيد للحفاظ على مكاسب مستقرة عبر نطاق درجة حرارة واسعة.في التطبيقات المتأثرة بالظروف البيئية ، يعد هذا الاستقرار مفيدًا للأداء المتسق.في السيناريوهات العملية مثل أنظمة المراقبة الصناعية ، فإن الحفاظ على الاستقرار في زيادة في درجة الحرارة نشط لتجنب عدم دقة القياس.هذا يؤكد على أهمية اختيار المكونات المناسبة التي تتناغم مع البيئة التشغيلية ، وبالتالي ضمان مراقبة موثوقة ودقيقة.يؤثر الدبوس المرجعي (PIN 5) بشكل كبير على جهد الخرج.أساس هذا الدبوس جنبا إلى جنب مع دبوس 4 عادة الأصفار الإخراج عندما لا يكون هناك اختلاف في جهد المدخلات.ومع ذلك ، في الإعدادات الأكثر تقدمًا ، يمكن أن يؤدي توصيل هذا الدبوس بجهد معين إلى إدخال إزاحة معروفة في الإخراج ، وهو مفيد في التطبيقات التي تتطلب تحولات مرجعية دقيقة للجهد.

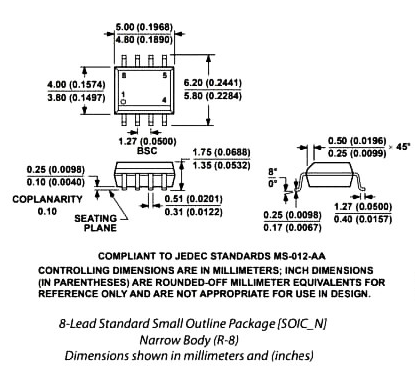

عبوة AD620

حول الأجهزة التناظرية

تتفوق Inc. Inc. (NASDAQ: ADI) في تصميم وتصنيع وتسويق الدوائر المدمجة التناظرية عالية الأداء ، والمعالجة المختلطة ، ومعالجة الإشارات الرقمية (DSP).تأسست في عام 1965 ، التزمت ADI بالتغلب على التحديات الهندسية المعقدة في معالجة الإشارات.تتمتع حلولهم العبقرية بالقدرة على تحويل الظواهر الواقعية مثل درجة الحرارة والضغط والسرعة إلى إشارات كهربائية دقيقة ، مما يتيح تطبيقات متنوعة وعملية في جميع أنحاء العالم.

على مر العقود ، انتقلت ADI من التركيز فقط على التكنولوجيا التناظرية إلى تبني نهج أكثر شمولية يتضمن تقنيات الإشارة المختلطة و DSP.يعكس هذا التحول اتجاهًا أوسع في صناعة الإلكترونيات نحو دمج وظائف متعددة في شريحة واحدة ، وتعزيز الأداء واستهلاك الطاقة.تجد حلول ADI مكانها في التطبيقات عبر الأتمتة الصناعية والرعاية الصحية والإلكترونيات الاستهلاكية وأنظمة السيارات.

تشمل محفظة ADI مجموعة واسعة من المنتجات التناظرية الدقيقة للتقنيات مثل مكبرات الصوت والمنتجات الخطية ومحولات البيانات ، والتي تعتبر خطيرة في الاستشعار والقياس عالي الدقة.توفر حلول الإشارات المختلطة التي تجمع بين الدوائر التناظرية والرقمية على شريحة واحدة ، وظائف محسنة وكفاءة.

ورقة البيانات pdf

أوراق بيانات AD620 مليار:

ad620.pdf

AD620BRZ-R7 أوراق البيانات:

ad620.pdf

الأسئلة المتداولة [الأسئلة الشائعة]

1. يمكن AD623 استبدال AD620؟

AD620 و AD623 كلاهما مضخمات أجهزة واحدة مع توافق دبوس.يكمن العامل المتميز بينهما في متطلبات إمداد الطاقة الخاصة بهم: يحتاج AD620 إلى إمدادات مزدوجة ، في حين أن AD623 يمكن أن يعمل مع إمدادات مزدوجة أو واحدة.لذلك ، يمكن استبدال AD620 باستخدام AD623 إذا كانت الدائرة الأصلية تستخدم إمدادات الطاقة المزدوجة.يمكنك في كثير من الأحيان اختيار AD623 لكفاءة الطاقة وتصميم الطاقة المبسط ، حيث تعمل مع إمداد واحد.بعد مثل هذا الاستبدال ، يظل أداء مجلس متحكم Microcontroller مستقرًا ويستمر في تنفيذ مهامه بسلاسة ، مما يضمن الموثوقية في التطبيقات العملية.

2. ماذا تمثل دبابيس AD620؟

P1 و P8: مقاومات تحديد المكاسب الخارجية

P2 و P3: محطات الإدخال

P6: محطة الإخراج

P4 و P7: ± 5 فولت إمدادات الطاقة

P5: إدخال الجهد المرجعي (400mV)

يسهل تكوين دبوس محدد اتصالات المكونات المهيكلة والمحسّنة ، مما يضمن أداء ثابت وتبسيط عمليات استكشاف الأخطاء وإصلاحها.

3. كيف يعمل AD620؟

يعتمد AD620 على تصميم تقليدي ثلاثي الأطراف ، ولكنه يتضمن نطاقًا كبيرًا من تحسينات إمدادات الطاقة الواسعة للأداء (± 2.3-± 18 فولت) واستهلاك الطاقة المنخفضة (الحد الأقصى للتيار 1.3 مللي أمبير).هذه الميزات تجعلها مناسبة للتصميمات المنخفضة الجهد المنخفضة.يضمن بناء العصر الحجري المتجانس ومعايرة الليزر الدقة العالية.إن استخدام إدخال ثنائي القطب التفاضلي من خلال عملية β يحقق انخفاضًا في تحيز المدخلات الحالي ويستقر على التيار المجمع عبر التغذية المرتدة الداخلية.معادلة الكسب هي g = 49.4kΩ / r_g + 1 ، حيث R_G هو المقاوم الخارجي الذي يتحكم في الكسب.وهذا يعكس الممارسات المبتكرة في الإلكترونيات ، مما يبرز أهمية الدقة والكفاءة في تصميم المكونات المعاصرة.

4. ما هي الإشارة التي يخرجها AD620؟

يوفر AD620 ، كمكبر للصوت الكسب القابل للتعديل ، إشارة جهد.إن تعدد استخدامات الإخراج هذا يصر بشكل خاص على التطبيقات التي تتطلب تضخيمًا دقيقًا للإشارة ، مثل الأجهزة الطبية وضوابط العملية الصناعية.تؤكد قدرتها على توفير تضخيم دقيق للإشارة دورها في الحفاظ على معايير عالية من الأداء في التطبيقات الخطيرة.

5. لماذا يكون إخراج AD620 دائمًا سلبيًا؟

إذا ظل المخرجات سالبة على الرغم من إدخال ± 5V ، فقد تكون هناك عدة عوامل في اللعب المفرط في الحصول على مكاسب واضطراب الدائرة.افحص المقاوم القابل للتعديل المرتبط بدبابيس الكسب لضمان تلبية مواصفات ورقة البيانات وأن المكسب ليس مرتفعًا بشكل مفرط ، مما قد يقلل من خطر تضخيم إشارات التداخل.من خلال الحفاظ على مكسب معتدل في المرحلة الأولى وموازنة مقاومة التحيز ، يمكنك معالجة مشكلات الإخلاص والاستقرار بشكل فعال.تؤكد تقنيات استكشاف الأخطاء وإصلاحها على تدابير عملية لدعم سلامة الإشارة في الدوائر التناظرية.
