مستشعر الرطوبة SHT31: الميزات والمزايا ووراء البيانات

يمثل SHT31 أحدث جيل من أجهزة استشعار درجة الحرارة والرطوبة التي طورتها Sensirion.تستكشف هذه المقالة مستشعر SHT31 متعمقًا ، ودراسة ورقة البيانات ، و pinout ، والميزات ، والمزايا.كما يوفر رؤى عملية في تنفيذها ودورها في التكنولوجيا الحديثة ، حيث تكون البيانات البيئية الدقيقة مهمة.من أنظمة HVAC إلى الأجهزة الحسابية المتطورة ، تجعل القدرات المتقدمة لـ SHT31 أداة لا تقدر بثمن في تحقيق قياسات دقيقة وموثوقة.

كتالوج

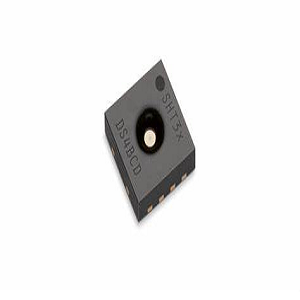

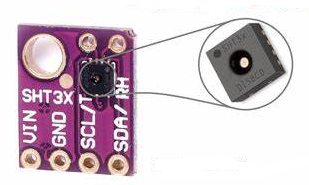

ما هو SHT31؟

ال SHT31 يمثل تتويجا في جهود Sensirion لتكنولوجيا درجة الحرارة والرطوبة الكمال تكنولوجيا استشعار الرطوبة.يعزز هذا المستشعر القدرات المتقدمة لأحدث شريحة مستشعرات CMOSENS® ، وعرض التطورات في معالجة القوة ، والدقة ، والموثوقية على النماذج السابقة.يتفوق مستشعر SHT31 في الدقة ، والقدرة على التكيف ، والتنوع.وهو يدعم اثنين من عناوين I2C القابلة للتحديد للمستخدم ، مما يوفر تكاملًا سلسًا في أنظمة متنوعة.تضمن قدرتها على التواصل بسرعات تصل إلى 1 ميجاهرتز انتقال البيانات السريعة ، وهي ذات قيمة كبيرة في السيناريوهات التي تتطلب المراقبة والاستجابات السريعة.تعالج إمكانات تكامل SHT31 والاتصالات عالية السرعة التحديات بكفاءة في التطبيقات التي تتطلب الدقة.تشير أنظمة معدات المراقبة المستمرة وأنظمة التحكم في البيئة إلى أن دقة المستشعر المعززة والموثوقية تقلل من التناقضات بين البيانات ، وتعزيز كفاءة النظام وأداءه.لا تُظهر هذه التحسينات فقط تطور رقاقة CMOSENS® ولكن أيضًا تسليط الضوء على نهج تطلعي في تصميم تقنية المستشعرات.

SHT31 تكوين دبوس

دبوس وظائف وأوصاف

دبوس	وظيفة	وصف
دبوس 1: SDA	البيانات التسلسليةالإدخال/الإخراج	يدير نقل البيانات ثنائية الاتجاه من خلال I2C تواصل.المقاوم السحب الذي تم اختياره جيدًا يضمن التواصل المستقر.
دبوس 2: addr	عنوان؛مدخل؛الاتصال بالمنطق عالية/منخفضة	يعين عنوان I2C للمستشعر ، مما يسمح بالعديد أجهزة استشعار على نفس الحافلة.
دبوس 3: في حالة تأهب	مؤشر الإنذارالإخراجتعويم إذا لم يتم استخدامه	يؤدي إلى إشارة إنذار عند عتبات محددة مسبقًا يتم خرقها.من المستحسن ترك العائمة إن لم يكن قيد الاستخدام.
دبوس 4: SCL	الساعة التسلسليةالإدخال/الإخراج	يوفر إشارة الساعة لاتصال I2C ، مزامنة نقل البيانات.ينصح مقاوم السحب أيضا.
دبوس 5: VDD	جهد العرضمدخل	تزود المستشعر بجهد التشغيل الخاص به.ضمان مصدر جهد نظيف ومستقر للأداء الموثوق به.
دبوس 6: nreset	إعادة تعيين دبوس النشط المنخفض.مدخل؛تعويم إذا لم يتم استخدامه ؛الاتصال بـ VDD مع ≥2 kΩ المقاوم	يسمح بإعادة ضبط المستشعر اليدوي.لضمان ثابت الأداء ، تطفو هذا الدبوس إذا لم يتم استخدامه أو الاتصال بـ VDD من خلال المقاوم.
دبوس 7: ص	لا وظيفةالاتصال بـ VSS	لا يخدم وظيفة ويجب توصيله بـ VSS للحفاظ على سلامة النظام.
PIN 8: VSS	أرضي	بمثابة مرجع أرضي لتقليل الضوضاء وضمان قراءات دقيقة.

رمز SHT31 ، البصمة ، ونموذج CAD

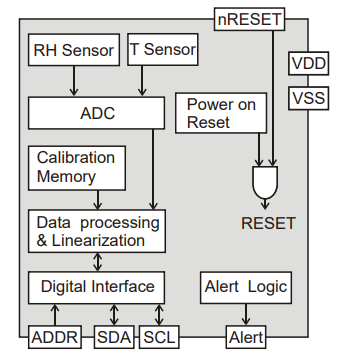

SHT31 Block Diagram

مواصفات Sensirion SHT31-DIS-B

يكتب	المعلمة
مهلة المصنع	4 أسابيع
جبل	جبل السطح
حزمة / حالة	DFN
عدد المسامير	8
التغليف	قطع الشريط
المنشورة	2014
حالة الجزء	نشيط
أقصى درجة حرارة التشغيل	125 درجة مئوية
درجة حرارة التشغيل	-40 درجة مئوية
نوع الإخراج	رقمي ، i2c
تشغيل الجهد الإمداد	3.3V
واجهة	I2C
الحد الأقصى لإمداد الجهد	5.5v
مين الجهد الإمداد	2.15 فولت
دقة	2 ٪
وقت الاستجابة	8 ق
نوع المستشعر	درجة حرارة
ارتفاع	1mm
طول	2.6mm
عرض	2.6mm
الوصول إلى SVHC	لا SVHC
حالة ROHS	ROHS متوافق
الرصاص الحر	الرصاص الحر

ميزات SHT31

معايرة وتعويض درجة الحرارة

يفتخر مستشعر SHT31 بشكل كامل مخرجات خطية مع تعويض متأصل في درجة الحرارة ، والتي تضمن بشكل جماعي موثوقية ودقة عالية.هذه الخصائص لا تقدر بثمن في الإعدادات التي لا يمكن اختراق دقة البيانات ، كما هو الحال في الأتمتة الصناعية والمراقبة البيئية.تنفي عمليات المعايرة المدمجة داخل المستشعر بشكل فعال الحاجة إلى المعايرة الخارجية اليدوية وتبسيط التكامل وتقليل وقت الإعداد.

نطاق تشغيل الجهد العريض

تعمل SHT31 ، التي تعمل ضمن جهد عريض من 2.4 فولت إلى 5.5 فولت ، مرونة ملحوظة عبر التطبيقات المختلفة.يسمح هذا التوافق بتكامل سلس في عدد لا يحصى من الأنظمة ، من الأجهزة المنخفضة الطاقة التي تعمل بالبطارية إلى تلك التي تستلزم مستويات الجهد الأعلى.يعمل نطاق الجهد الواسع أيضًا بمثابة عازلة ضد تقلبات الإمداد البسيطة ، مع الحفاظ على أداء مستشعر مستقر ومتسق في ظروف متنوعة.

واجهة I2C عالية السرعة مع خيار العنوان المزدوج

يضم واجهة I2C التي تدعم سرعة اتصال تصل إلى 1 ميجاهرتز ، ويضمن المستشعر نقل البيانات السريعة.هذه القدرة مفيدة للتطبيقات التي تتطلب معالجة البيانات والاستجابة السريعة.يتيح توافر عناوين I2C القابلة للاختيار إجراء أجهزة استشعار متعددة من مشاركة ناقل واحد ، وتبسيط تصميمات النظام المعقدة وتحسين الموارد.هذه الميزة ذات صلة في إعدادات الاستشعار المتعددة حيث هناك حاجة إلى كفاءة المساحة والموارد.

دقة استثنائية

يبرز SHT31 ، وخاصة في متغير SHT35 ، بسبب دقته الاستثنائية ، ويتميز بدقة الرطوبة النسبية بنسبة ± 1.5 ٪ RH ودقة درجة الحرارة ± 0.1 درجة مئوية.تترجم هذه القياسات الدقيقة إلى بيانات أكثر موثوقية للتطبيقات مثل أنظمة HVAC ومحطات الطقس وأجهزة الرعاية الصحية.

بدء التشغيل السريع واكتساب البيانات

تم تصميم المستشعر لبدء التشغيل السريع واكتساب البيانات ، ويقلل من وقت التأخر بين الطاقة الأولية وتوافر البيانات.هذه الميزة مفيدة في المواقف التي تتطلب جمع البيانات الفورية ، مثل الضوابط الآلية وأنظمة المراقبة.تساهم أوقات بدء التشغيل السريعة أيضًا في كفاءة الطاقة في الأجهزة التي تُعرف بالبطاريات ، مما يسمح للمستشعر بالعودة بسرعة إلى حالة منخفضة في حالة ما بعد الحالة.

حزمة DFN مدمجة ودائمة 8 دبوس

مغلف في حزمة DFN المدمجة المكونة من 8 أسنان ، يعد SHT31 مثاليًا للتكامل في التطبيقات المقيدة للفضاء دون المساس بالأداء.عامل شكله الصغير يجعله مناسبًا تمامًا للتصميمات الإلكترونية الحديثة الموازنة بين حجم ووظائف.تضمن العبوة المتينة حماية المكونات الداخلية للمستشعر ، مما يعزز مرونة وطول العمر ، حتى في البيئات التشغيلية الصعبة.

مزايا SHT31

موثوقية استثنائية مع الاستقرار على المدى الطويل

يتم ملاحظة أجهزة استشعار SHT31 لموثوثتها الاستثنائية وأداءها الثابت على مدار الفترات الممتدة.من خلال عمليات الاختبار ، توفر هذه المستشعرات باستمرار قراءات دقيقة ، مما يجعلها رائعة للبيئات التي تعتمد على الرطوبة الدقيقة ومراقبة درجة الحرارة.إن أدائهم الدائم في الظروف المتنوعة هو شهادة على هندسةهم المتميزة.

تقنية مثبتة مع أكثر من 15 عامًا من التطوير

يمتاز SHT31 ، الذي يضم أكثر من 15 عامًا من التطوير ، بالتكنولوجيا المتطورة المتجذرة في أبحاث شاملة.استفاد تصميم المستشعر من التحسينات والرؤى التكرارية ، مما أدى إلى منتج متفوق مناسب لمجموعة متنوعة من التطبيقات.يجسد هذا المطاردة التي لا هوادة فيها للابتكار الدقة والجدارة بالثقة التي تحدد أجهزة استشعار من عيار عالية.

ملاءمة للإنتاج على نطاق واسع

منهجية تصميم وتصنيع SHT31 تحسينه للإنتاج على نطاق واسع.عملية الإنتاج المبسطة تضمن الإنتاج الضخم دون التضحية بالجودة.يجعل هذا التوسع خيارًا مفضلاً للنشر الواسعة النطاق ، ويغطي كل شيء من الاستخدامات الصناعية إلى الإلكترونيات.تلبية الطلب الكبير يسلط الضوء بشكل موثوق على تبنيه عبر القطاع.

نسبة إشارة إلى ضوضاء عالية

تعزز نسبة الإشارة إلى الضوضاء العالية (SNR) من SHT31 قدرتها على تقديم قراءات دقيقة وواضحة.يتم استخدام SNR الأعلى لالتقاط بيانات دقيقة في التطبيقات التي تتطلب اكتشاف التغيرات الدقيقة في الرطوبة ودرجة الحرارة.

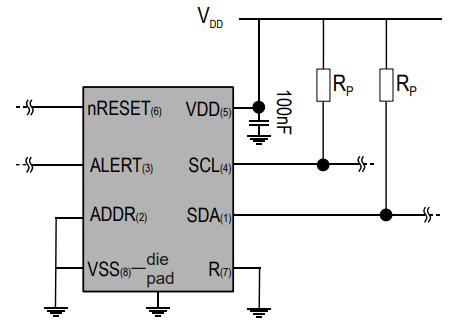

دائرة تطبيق SHT31

مزود الطاقة

يعمل SHT31 ضمن نطاق الجهد من 2.4 فولت إلى 5.5 فولت ، مع جهد التشغيل 3.3V.يعد مصدر الطاقة المستقر مهمًا لأن التقلبات يمكن أن تؤدي إلى قراءات استشعار غير دقيقة.يفضل الكثيرون أن يحافظ IC 3.3V منظم للحفاظ على الجهد الثابت ، ويكمله المكثفات فك الارتباط لتصفية الضوضاء.يمكن وضع مكثف سيراميك 100NF بالقرب من دبابيس المستشعر التخفيف من تأثيرات الجهد العابر.تتماشى هذه الممارسات مع التصميمات الإلكترونية الناجحة حيث يكون الحد من الضوضاء رائعًا.

بروتوكول الاتصال

يتواصل SHT31 عبر بروتوكول I2C ، ويتطلب مقاومات السحب على خطوط SDA و SCL.يتم استخدام المقاومات 4.7kΩ ولكن يمكن تعديلها بناءً على سرعة الحافلة ومتطلبات محددة.توجيه مناسب لخطوط I2C لتجنب عبور خطوط الطاقة يقلل من الحديث المتقاطع والتداخل.

تكييف الإشارة

قد تحتاج أجهزة الاستشعار الرقمية مثل SHT31 إلى مكونات إضافية في بيئات صاخبة.يضمن استخدام المكثفات أو التدريع تشغيلًا موثوقًا ، وخرز الفريت على خطوط البيانات تقوم بتصفية ضوضاء التردد العالية بشكل فعال.تبني هذه التقنيات يقلل من تأثير EMI.

تخطيط ثنائي الفينيل متعدد الكلور

يعزز تصميم ثنائي الفينيل متعدد الكلور مصمم جيدًا أداء المستشعر.ضع SHT31 بعيدًا عن المكونات المولدة للحرارة لتقليل الأخطاء الحرارية.درع المسارات والحفاظ على طائرة أرضية صلبة للتخفيف من التدخلات الخارجية.تعكس هذه الاستراتيجيات الممارسات التي تتعامل مع تحديات مماثلة.

المعايرة والاختبار

المعايرة الشاملة مفيدة لقراءات المستشعر الدقيقة.عامل في درجة الحرارة والرطوبة.تقوم الإعدادات الآلية بتبسيط العملية ، وتعزيز الموثوقية.أثبتت الأتمتة تعزيز التكرار والدقة في أي تطبيقات.

ميزة التشخيص الذاتي

يتضمن SHT31 التشخيص الذاتي للكشف عن القضايا المحتملة.يمكن أن يؤدي دمج الاختبارات التشخيصية في البرامج الثابتة إلى تحديد المشكلات بشكل استباقي ، مما يتيح الصيانة في الوقت المناسب.تشخيصات الاستباقية تقلل من تكاليف التوقف وتكاليف الصيانة في الاستخدام طويل الأجل ، وهي رؤية قيمة.

تنفيذ البرامج الثابتة

يجب أن تتضمن البرامج الثابتة القوية إجراءات معالجة الأخطاء والتحقق من صحة البيانات.تنفيذ عمليات التحقق من CRC لسلامة البيانات.ضمان التعامل المناسب.يعكس هذا النهج منهجيات في أي تطبيقات ، وضمان الحصول على البيانات المتسقة والدقيقة.

التحليل المقارن لـ SHT11 و DHT11

المكونات الرئيسية

يشتمل مستشعر SHT11 على المكثفات الحساسة للرطوبة ، بينما يعتمد DHT11 على المقاومات الحساسة للرطوبة.تميل المكثفات في SHT11 إلى تقديم استقرار ودقة فائقين.تصبح هذه السمة مفيدة بشكل خاص في التطبيقات التي تتطلب دقة عالية.غالبًا ما يتأثر اختيار مستشعر مع هذه الخصائص بمتطلبات الأداء الموثوق.في المقابل ، فإن المقاومات في DHT11 ، على الرغم من كونها أكثر اقتصادا ، قد لا تحقق نفس المستوى من الدقة والاستقرار.يلعب هذا التمييز دورًا عندما يتعلق الأمر باختيار مستشعرات لبيئات محددة أو بحث علمي حيث تكون تكامل البيانات من القلق.

تكوين المستشعر

يستخدم SHT11 مواد مبتكرة تخلق فجوة لاستشعار كل من الرطوبة ودرجة الحرارة بدقة.المادة فجوة الطاقة تعزز حساسية ووقت الاستجابة.عادةً ما توفر أجهزة الاستشعار التي تستخدم هذه المواد المتقدمة بيانات أكثر موثوقية على مدار الظروف المختلفة.تجعل هذه الميزة SHT11 مناسبة بشكل خاص للتجارب العلمية والتطبيقات الصناعية حيث يتم تقدير الأداء المتسق.على العكس ، يدمج DHT11 مستشعر الرطوبة مع الثرمستور NTC.على الرغم من أن هذا التكوين وظيفي ، إلا أنه لا يوفر قدرات الاستشعار المتقدمة التي شوهدت في أجهزة الاستشعار التي تستخدم مواد فجوة الطاقة.

الوظيفة والأداء

يتفوق SHT11 في توفير قراءات الرطوبة المكافئة بدرجة الحرارة وقياسات نقطة الندى عالية الجودة في أنظمة المراقبة البيئية المختلفة.يضمن دمج تعويض درجة الحرارة أن تظل قراءات الرطوبة دقيقة على الرغم من التقلبات.من ناحية أخرى ، يفتقر DHT11 إلى وظائف نقطة الندى عالية الجودة ولا توفر تعويضًا لدرجة الحرارة ، مما يؤدي إلى عدم دقة المحتملة.يصبح هذا القيد ملحوظًا في السيناريوهات التي تكون فيها مستويات الرطوبة الدقيقة مهمة ، كما هو الحال في أنظمة التحكم في المناخ وتطبيقات الأرصاد الجوية.غالبًا ما يميل الأفراد الذين يعملون في البيئات التي تؤثر فيها الدقة على النتائج على أجهزة استشعار مثل SHT11.إن المكونات المتقدمة لـ SHT11 والوظائف الاستثنائية تجعلها خيارًا مفضلاً للتطبيقات الأكثر تطلبًا.على العكس من ذلك ، يوفر DHT11 حلاً أكثر اقتصادًا ، مما يوفر أداءً مقبولًا لحالات أقل خطورة.إن التعرف على المتطلبات المحددة لتطبيق معين يوجه اختيار المستشعر المناسب.

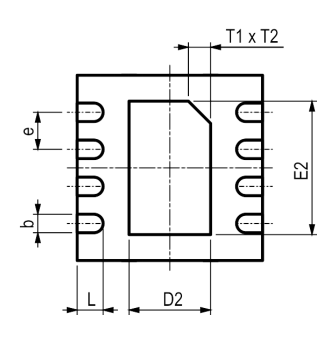

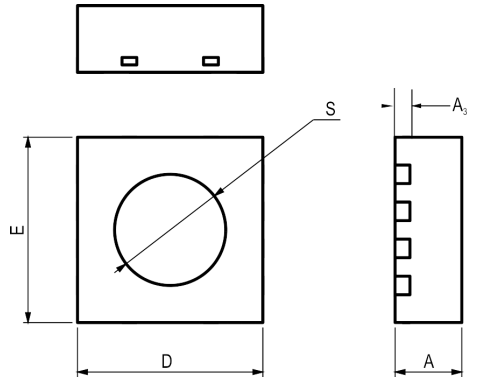

SHT31 العبوة

SHT31 معلومات الشركة المصنعة

يتفوق Sensirion ، منارة في تقنية المستشعرات ، في إنشاء أجهزة استشعار للرطوبة والغاز والتدفق السائل.تم تأسيس الشركة مع رؤية واضحة لتزويد أجهزة استشعار عالية الدقة ، وقد قدمت الشركة ابتكارات تأثرت بشكل كبير بقطاعات مثل HVAC ، والسيارات ، والطبية ، والالكترونيات الاستهلاكية.يتم الاعتزاز بأجهزة استشعارهم على دقتها وموثوقيتها ومرونة التكامل ، وتصبح الذهاب إلى التطبيقات المعقدة.إن بروز Sensirion في تكنولوجيا المستشعرات يغذيها جودتها التي لا هوادة فيها ، وابتكارها بلا هوادة ، والالتزام بالحلول المركزة.تضمن هذه الصفات أن أجهزة استشعارها تتفوق باستمرار على توقعات الصناعة ، مما يعزز مكانة قيادتهم.

ورقة البيانات pdf

ورقة بيانات SHT31-DIS-B:

بيانات مواصفات المستشعر. pdf

spec.pdf spc.pdf sht3x

SHT3X-DIS Series Datasheet.pdf

SHTXX ، STSXX Assembly SMD PKGS.PDF

SHTXX اختبار دليل

الأسئلة المتداولة [الأسئلة الشائعة]

1. ما هو SHT31 المستخدم؟

يجد SHT31 تطبيقه في مجالات متنوعة:

التحكم في المناخ: ضمان الظروف الجوية المثلى.

محطات الطقس: توفير بيانات يمكن الاعتماد عليها للتنبؤ.

الأجهزة المنزلية: المساهمة في بيئات المنزل الفعالة والآلية.

2. ما هي فوائد مستشعر SHT31؟

وهو يدعم خيارات واجهة متعددة ، بما في ذلك I2C وخرج الجهد ، مما يسهل دمج سهولة في مجموعة واسعة من الأنظمة والأجهزة.من خلال نطاق الجهد التشغيلي من 2.4 إلى 5.5 فولت ، يتكيف المستشعر مع ظروف إمداد الطاقة المختلفة ، ويعتزم كل من التطبيقات المتعددة الأغراض والمتخصصة.يضمن تكامل الوظائف المختلفة داخل المستشعر ، إلى جانب تصميم قوي ، موثوقية عالية.وهذا يجعلها مناسبة للتطبيقات الصعبة مثل الأتمتة الصناعية وأجهزة الرعاية الصحية وأنظمة HVAC.قدرة المستشعر على قياس كل من درجة الحرارة والرطوبة مع أدوات مساعدة عالية الدقة في الحفاظ على الظروف البيئية المثلى في الإعدادات التي يتم التحكم فيها.هذا ، بدوره ، يعزز الكفاءة الكلية للعمليات.من خلال مراقبة الظروف البيئية ، فإنه يساعد في الحفاظ على جودة المنتج.تساهم قراءاتها الدقيقة في توفير الطاقة وأداء النظام الأمثل.
