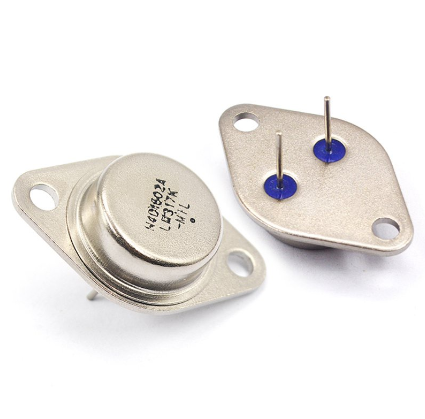

منظم الجهد LM317K (1.2V-37V): pinout ، انهيار ورقة البيانات الكاملة ، والتطبيقات الرئيسية

في هذه المقالة ، سوف نستكشف أداة قوية في تنظيم الجهد LM317K.تم تصميم منظم الجهد القابل للتعديل هذا لتقديم أكثر من 1.5 أ من تيار الحمل مع توفير نطاق جهد إخراج واسع من 1.2 فولت إلى 37 فولت.إن القدرة على التكيف تجعلها مكونًا مطلوبًا لتطبيقات مختلفة ، من تشغيل أنظمة متحكم منخفضة الجهد إلى دوائر عالية الطاقة.تتيح قدرة LM317K على إخراج الجهد مع مقسم مقاوم بسيط فقط تدفقات سير العمل أكثر كفاءة أثناء النماذج الأولية والتطوير ، مما يقلل من الحاجة إلى إمدادات الطاقة المتعددة.

كتالوج

LM317K نظرة عامة

ال LM317K، يتم تقديم دائرة متكاملة متكاملة متعددة الاستخدامات ، في حزم مختلفة مثل TO-220 و ISOWATT220 و TO-3 و D2 PAK.تم تصميم هذا الجهاز لتعمل كمنظم إيجابي قابل للتعديل ، ويتميز بالقدرة على تقديم أكثر من 1.5A من تيار الحمل مع جهد الإخراج قابل للتعديل بين 1.2 فولت و 37 فولت.مع استخدام مقسم مقاوم مباشر لضبط جهد الخرج ، يقوم LM317K بتبسيط العملية بالنسبة لك ، مما يقلل من الاعتماد على العديد من المنظمات الثابتة.

يتفوق هذا الجهاز في السيناريوهات التي يكون فيها تنظيم الجهد الدقيق أمرًا ضروريًا.في إمدادات الطاقة للأجهزة الإلكترونية ، يعد الحفاظ على جهد ثابت حجر الزاوية للأداء وطول العمر.تتيح مرونة LM317K لها تلبية مجموعة واسعة من الأجهزة ، ووضعها كخيار فعال وفعال لك.يتيح نطاق جهد المدخلات الواسع وقدرة معالجة التيار الملحوظ تكاملًا سلسًا في الأنظمة الحالية.على سبيل المثال ، في سيناريوهات شحن البطارية ، يمكن أن يؤدي ضمان إخراج مستقر وقابل للتعديل إلى تعزيز كفاءة الشحن بشكل كبير وإطالة عمر البطارية.تؤكد السهولة التي يمكن بها تعديل جهد الخرج باستخدام مقسم مقاوم على فائدته العملية ، والتي تتماشى مع احتياجات التطبيقات المختلفة ، سواء البسيطة والمعقدة.

الكفاءة التشغيلية هي علامة تجارية لـ LM317K ، مما يضمن أداءً يمكن الاعتماد عليه في ظل ظروف تحميل مختلفة.تساهم هذه الكفاءة في تمديد العمر التشغيلي للأنظمة الإلكترونية ، مما يقلل من الحاجة إلى الإصلاحات والصيانة المتكررة.أحد الجوانب الرائعة من كفاءتها هو آليات التنظيم والحماية الحرارية المضمنة في تصميمها ، وحماية المكونات من الأضرار المحتملة بسبب ارتفاع درجة الحرارة وتعزيز المتانة وموثوقية النظام.

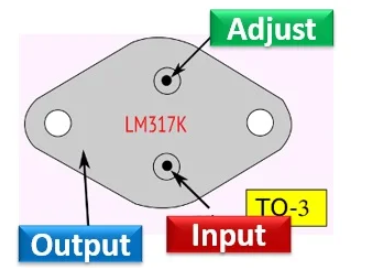

PIN تكوين LM317K

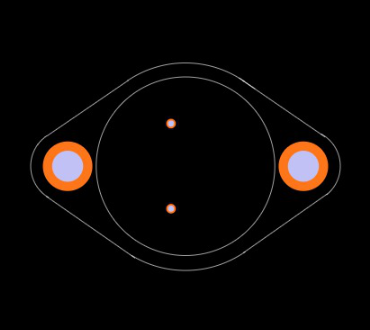

نماذج تصميم LM317K

الرمز الكهربائي لـ LM317K

LM317K

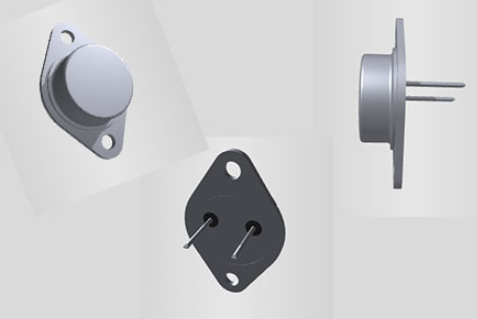

التصور ثلاثي الأبعاد لـ LM317K

سمات رئيسية لـ LM317K

ميزة	وصف
نطاق الجهد الإخراج	1.2v إلى 37 فولت
تيار الإخراج	ما يزيد عن 1.5A
تنظيم الخط والتحميل	0.10 ٪
عملية عائمة	مناسبة لتطبيقات الجهد العالي
آليات الحماية	الحد الحالي والإغلاق الحراري والتشغيل الآمن منطقة (SOA) السيطرة

المواصفات الفنية

يكتب	المعلمة
جبل	من خلال ثقب
نوع التثبيت	من خلال ثقب
حزمة / حالة	إلى 204AA ، إلى 3
عدد المسامير	2
وزن	6.40101g
درجة حرارة التشغيل	0 درجة مئوية ~ 125 درجة مئوية
التغليف	حجم كبير
تسامح	5 ٪
رمز JESD-609	E3
حالة الجزء	عفا عليها الزمن
مستوى حساسية الرطوبة (MSL)	1 (غير محدود)
عدد الإنهاء	3
رمز ECCN	ear99
الانتهاء من المحطة	قصدير غير لامع (SN)
طريقة التعبئة	أنبوب
الموقف الطرفي	قاع
شكل محطة	دبوس/ربط
عدد الوظائف	1
رقم الجزء الأساسي	LM317
عدد الدبوس	2
عدد المخرجات	1
الجهد - المدخلات (كحد أقصى)	40 فولت
جهد الخرج	37 فولت
نوع الإخراج	قابل للتعديل
الحد الأقصى للإخراج الحالي	1.5A
تكوين الإخراج	إيجابي
أقصى جهد الخرج	37 فولت
عدد المنظمين	1
جهد المدخلات دقيقة	4.2v
ميزات الحماية	على التيار ، أكثر من درجة الحرارة
PSRR	80dB ~ 65dB (120 هرتز)
الجهد المرجعي	1.3V
جهد الخرج دقيقة	1.2v
نسبة رفض مصدر الطاقة (PSRR)	80dB
ارتفاع	8.7mm
طول	39.5mm
عرض	26.2mm
الوصول إلى SVHC	لا SVHC
تصلب الإشعاع	لا
حالة ROHS	ROHS3 متوافق
الرصاص الحر	الرصاص الحر

رسم تخطيطي للمبادئ التشغيلية LM317K

بدائل LM317K

رقم الجزء	وصف	الشركة المصنعة
IP117AHVSMD05POWERITS	منظم قياسي إيجابي قابل للتعديل ، 1.25 فولت دقيقة ، 60 فولت Max ، CBCC3 ، سيراميك ، SMD-05 ، 3 دبوس	TT Electronics المقاومات
M38510/11704SYXPower دوائر	1.2 V-37V المنظم الإيجابي القابل للتعديل ، MBFM2	أدوات تكساس
دوائر IP117AHVIGPOWER	1.25 V-60V المنظم الإيجابي القابل للتعديل ، MSFM3 ، معزولة ، to-257 ، 3 دبوس	TT Electronics Power و Hybrid / Semelab Limited
OM1320STMPBFPower دوائر	منظم قياسي إيجابي قابل للتعديل ، 1.2 فولت دقيقة ، 37 فولت Max ، MSFM3 ، معزول ، مختوم محكم ، to-257 ، 3 دبوس	المقوم الدولي
7703405 دارات	منظم ، 1 الإخراج ، ثنائي القطب	Infineon Technologies AG
OM1321STMPOWER الدوائر	منظم قياسي إيجابي قابل للتعديل ، 1.2 فولت دقيقة ، 57 فولت ماكس ، ثنائي القطب ، MSFM3 ، TO-257 ، 3 دبوس	Omnirel Corp
LM317AHVKR1POWER	منظم إيجابي قابل للتعديل ، MBFM2 ، إلى 3 ، 3 دبوس	TT Electronics Power و Hybrid / Semelab Limited
دوائر IP117HVRPower	منظم قياسي إيجابي قابل للتعديل ، 1.25 فولت دقيقة ، 60 فولت ماكس ، MBFM2 ، إلى 66 ، 2 دبوس	TT Electronics المقاومات
IP117HVSMD1Power الدوائر	1.25 V-60V المنظم الإيجابي القابل للتعديل ، CBCC3 ، السيراميك ، SMD-1 ، 3 دبوس	TT Electronics Power و Hybrid / Semelab Limited

LM317K أقصى تقييمات

رمز	المعلمة	قيمة	وحدة
السادس	الجهد التفاضلي المدخلات	40	الخامس
IO	تيار الإخراج	محدودة داخليا	-
رالمرجع​	درجة حرارة تقاطع التشغيل لـ:		درجة مئوية
	LM117	-55 إلى 150
	LM217	-25 إلى 150
	LM317	0 إلى 125
صتوت​	تبديد السلطة	محدودة داخليا	-
رSTG​	درجة حرارة التخزين	-65 إلى 150	درجة مئوية

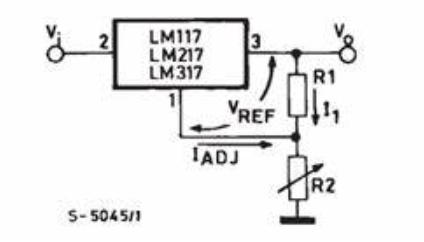

LM317K إعداد منظم قابل للتعديل الأساسي

الاستخدامات المتقدمة لـ LM317K

يُظهر منظم الجهد LM317K براعة رائعة بسبب الجهد المرجعي الداخلي البالغ 1.25 فولت ، والتي تم إنشاؤها بين أطراف الإخراج والتعديل.يمكّن هذا التكوين تيارًا ثابتًا من التدفق من خلال مقسم المقاوم الخارجي ، مع تعيين جهد الإخراج (VO) كـ VO = VREF (1 + R2/R1) + IADJ R2.والجدير بالذكر أن الجهاز يقلل من مصطلح IADJ (100µA كحد أقصى) للحفاظ على الاتساق بغض النظر عن تغييرات الحمل والخط ، مما يؤدي غالبًا إلى أن يكون IADJ R2 ضئيلًا.يضمن هذا التصميم الجوهري موثوقية LM317K عبر سيناريوهات التطبيق المتنوعة.

التنوع في تنظيم الجهد

تتمثل السمة الرئيسية لـ LM317K في إرجاع جميع التيار الهادئ إلى محطة الإخراج.وهذا يتطلب الحد الأدنى من تيار الحمل لمنع ارتفاع الجهد ، ولعب دور نشط في تثبيت الأنظمة عرضة لتقلبات الجهد غير المتوقعة.بصفته منظمًا عائمًا ، يمكن لـ LM317K التعامل مع الإمدادات عالية الجهد بشكل رائع بالنسبة للأرض ، شريطة أن تظل التفاضلية المخرجات المخرج آمنة.تناسب هذه القدرة مجموعة واسعة من التطبيقات عالية الجهد ، ومعظمها في عالم حلول إدارة الطاقة القوية والقابلة للتكيف.

التنظيم الحالي الدقة

ببساطة عن طريق وضع المقاوم الثابت بين أطراف التعديل والإخراج ، يمكن أن يتحول LM317K إلى منظم تيار دقيق.مثل هذه التكوينات لا تقدر بثمن حيث يكون التسليم الحالي مستقرًا ، كما هو الحال في شحن البطارية وسيناريوهات قيادة LED.لتنظيم الحمل المحسّن ، يُنصح بوضع المقاوم الحالي للمقاوم R1 على مقربة من الجهة المنظمة والأرض R2 بالقرب من أرض الحمل.هذا الإعداد يقلل من قطرات الجهد المحتملة ، وبالتالي تحسين الدقة الكلية.

تعزيز الأداء مع المكثفات

يمكن إضافة المكثفات بشكل استراتيجي بشكل استراتيجي إلى زيادة أداء LM317K.مكثف الالتفافية المدخلات من 0.1µF.مكثف من محطة التعديل إلى الأرض (C_ADJ) من 10µF.يمكن لهذه المكثفات تحسين رفض التموج واستقرار الجهد.علاوة على ذلك ، فإن دمج مكثف الخرج (من الناحية المثالية 1µF tantalum أو elemuminist الألومنيوم 25µF) يمكن أن يعزز الاستجابة العابرة.هذا يجعل منظم الجهد أكثر مرونة في الاستجابة لتغييرات حالة الحمل المفاجئة ، وهي ميزة تؤكدها التجارب العملية التي تؤكد على الحاجة إلى تنظيم الجهد الثابت والدقيق.

تدابير الحماية

لحماية المنظم من الأضرار المحتملة بسبب الدوائر القصيرة للإدخال والإخراج ، يوصى بتثبيت ثنائيات الحماية (كما هو موضح في الشكل 5).توفر هذه الثنائيات طبقة أمان رئيسية ، تعزز طول طول وموثوقية LM317K في إعدادات تشغيلية متنوعة.تم اعتماد استراتيجيات الحماية هذه على نطاق واسع في البيئات المختبرية والصناعية ، حيث يمكن أن تتسبب فشل الجهاز في انقطاع تشغيلي ملحوظ.

LM317K معلومات الشركة المصنعة

وُلدت شركة Stmicroelectronics ، وهي كيان متميز في صناعة الإلكترونيات وشبنية الموصلات ، في عام 1987 من دمج أشباه الموصلات في فرنسا و SGS Microedtronica في فرنسا.تعمل الشركة من مقرها الرئيسي في المخططات القريبة من جنيف ، سويسرا.كأعلى صانع رقائق أشباه الموصلات في أوروبا ، تؤثر Estmicroelectronics بشكل كبير على التقدم التكنولوجي ويحدد معايير الصناعة.وقد حصل هذا المواقع الرائعة على اعتراف الشركة واحترامها داخل مجتمع التكنولوجيا العالمي.

يوضح stmicroelectronics وصوله العالمي الشاسع من خلال مقرها الإقليمي.يقع مقر المقر الرئيسي لـ Global و EMEA (أوروبا والشرق الأوسط وأفريقيا) في جنيف ، وهو مركز للقرارات الاستراتيجية والعمليات التي تربط القارات المختلفة.بالنسبة للمسائل الإدارية ، يتم تسجيل الشركة القابضة ، STMicroelectronics N.V. ، في هولندا.في أمريكا الشمالية ، حيث يزدهر الابتكار التكنولوجي ، يقع مقر الشركة في كوبيل ، تكساس.يؤكد هذا الموقع على موطئ قدم الشركة القوي في سوق تنافسي مكثف.

يعمل مقر Stmicroelectronics في سنغافورة كمركز لعملياتها في منطقة آسيا والمحيط الهادئ.يقع هذا الموقع الاستراتيجي في سوق ديناميكي ومتنامي سريعًا ، ويعزز الخبرة الإقليمية في التصنيع وتطوير التكنولوجيا.بالإضافة إلى ذلك ، بالنسبة لعملياتها اليابانية وكوريا ، أنشأت الشركة مقرًا رئيسيًا في طوكيو - وهي مدينة مرادفة للابتكار التكنولوجي والتقدم.في China ، أحد أسواق التكنولوجيا العالمية الأكثر نفوذاً ، اختارت Estmicroelectronics شنغهاي لمقرها الإقليمي.يعزز هذا الاختيار وجود الشركة في سوق معروف بالتطورات التكنولوجية الإمكانية والسرعة السريعة.

ورقة البيانات pdf

أوراق البيانات LM317K:

حاملي البطارية الأسطوانية

الأسئلة المتداولة [الأسئلة الشائعة]

1. ما هو LM317K IC؟

LM317K هو منظم الجهد الإيجابي متعدد الطرف متعدد الاستخدامات.يمكن أن توفر أكثر من 1.5A مع جهد إخراج قابل للتعديل يتراوح من 1.2 فولت إلى 37 فولت.تصميمه واضح ومباشر ، والذي يتطلب فقط مقاومات خارجية لضبط جهد الخرج.معروف بالتحكم الدقيق للجهد ، يصبح ضروريًا في التطبيقات التي تكون فيها الدقة مهيمنة.في السيناريوهات العملية المختلفة ، فإنه يستقر في إمدادات الطاقة في كل من الإلكترونيات الاستهلاكية والمعدات الصناعية.يمكنك أن تقدر موثوقيتها ، ورؤيتها كمكون يمكن الاعتماد عليه في عدد لا يحصى من المشاريع.

2. ما الذي يميز LM317K عن LM317T؟

تشمل سلسلة LM317 عدة طرز ، بما في ذلك LM317K و LM317H و LM317T و LM317MP.هذه النماذج تشترك في وظائف متطابقة.يكمن التمييز الأساسي في العبوة ، حيث تشير لاحقة "T" إلى نوع حزمة TO-220.يؤثر تباين التغليف على تبديد الحرارة وقدرة الجبل ، مما يوفر المرونة في التصميم.على سبيل المثال ، تتميز حزمة TO-220 ، التي يتم اختيارها في كثير من الأحيان للمشاريع التي تتضمن تبديدًا أعلى للحرارة ، علامة تبويب معدنية تعزز الإدارة الحرارية.يمكنك تحديد نوع الحزمة المناسب بناءً على متطلباتها الحرارية المحددة ، مما يتيح الأداء الأمثل في بيئات مختلفة.
