دليل مكبر الصوت AD8130AR: الميزات ، pinout ، التطبيقات وأوراق البيانات

هذا الدليل يدور حول AD8130AR ، وهو مكبر للصوت عالي السرعة.تم تصميمه لأخذ إشارات من كابلات الملتوية (النوع الذي يستخدم غالبًا في الشبكات) وتحويلها إلى إشارات نظيفة وحيدة يمكن أن تستخدمها أجزاء أخرى من النظام.في هذه المقالة ، ستتعلم ما يفعله AD8130AR ، وكيفية عمله في الداخل ، ومكان استخدامه ، وما هي الإصدارات المتاحة لتلبية الاحتياجات المختلفة.

كتالوج

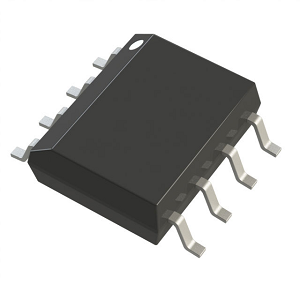

نظرة عامة على AD8130AR

ال AD8130AR هو مضخم جهاز استقبال تفاضلي عالي السرعة مصمم لنقل الإشارة الدقيقة على كابلات الملتوية.كجزء من عائلة AD8129/AD8130 ، تتفوق في تحويل الإشارات التفاضلية إلى مخرجات أحادية الطرف مع دقة إشارة ممتازة.مع عرض النطاق الترددي 3 DB من 270 ميجاهرتز ومعدل انخفاض استثنائي يبلغ 1090 فولت/µs ، فهو مثالي لنقل الفيديو التناظري أو الرقمي والبيانات عالية السرعة.يوفر AD8130AR رفضًا رائعًا للأوضاع المشتركة المقاسة عند 94 ديسيبل بترددات منخفضة و 70 ديسيبل عند 10 ميغاهيرتز ، مما يسمح له بالعمل بشكل فعال حتى على الكابلات منخفضة التكلفة غير المحمية.وهو يدعم نطاق إمدادات الطاقة الواسعة ، من قضبان واحدة +4.5 فولت إلى مزدوجة ± 12.6 فولت ، مما يتيح الاستخدام عبر فولتية النظام المتنوعة دون الحاجة إلى محولات العزل.يعد AD8130 Unity-Gain مستقرًا ومستقرًا للتطبيقات ذات النطاق العالي المنخفض.

إذا كنت تبحث عن مضخمات استقبال موثوقة وعالية الأداء ، فإن AD8130AR هو خيار رائع.ضع طلبك بالجملة معنا اليوم للحفاظ على تشغيل أنظمتك عالية السرعة بسلاسة مع معالجة الإشارات المتسقة المنخفضة الضوضاء.

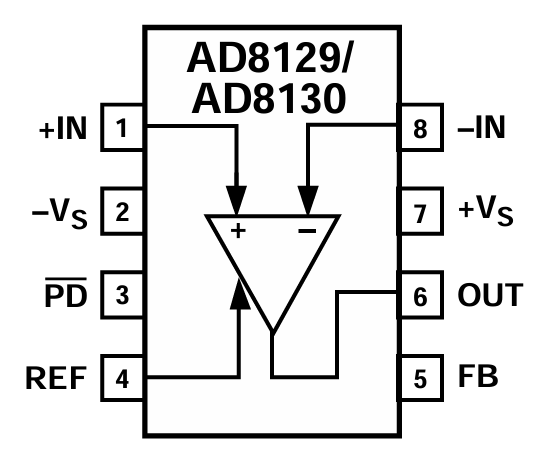

AD8130AR تكوين دبوس

رقم PIN	اسم الدبوس	وصف
1	+في	المدخلات غير المقيدة (المدخلات التفاضلية الإيجابية)
2	-vs	جهد مزود الطاقة السلبي
3	PD̅	التحكم في السلطة (انخفاض نشط)
4	المرجع	إدخال الجهد المرجعي (تعيين الوضع الشائع للإخراج)
5	FB	دبوس التغذية المرتدة (لتحديد الكسب أو الاستقرار)
6	خارج	إخراج مكبر الصوت
7	+مقابل	جهد إمدادات الطاقة الإيجابية
8	-في	مدخلات عكس (المدخلات التفاضلية السلبية)

نماذج AD8130AR CAD

رمز AD8130AR

AD8130AR البصمة

نموذج 3D AD8130AR

ميزات AD8130AR

عرض النطاق الترددي العالي: يدعم AD8130AR عرض النطاق الترددي −3 ديسيبل من 270 ميغاهيرتز في مكسب الوحدة ، مما يسمح لها بالتعامل مع الإشارات التناظرية والرقمية السريعة مع الحد الأدنى من الخسارة أو التأخير.هذا يجعلها مناسبة للتطبيقات عالية التردد مثل نقل الفيديو وروابط البيانات عالية السرعة.

معدل انفعال سريع: مع معدل انخفاض كبير للغاية يبلغ 1090 فولت لكل ميكروثانية ، يمكن للمكبر أن يستجيب بسرعة للتغيرات السريعة في إشارة الدخل ، مما يضمن انتقالات الإشارة الحادة وتقليل التشويه في الأشكال الموجية السريعة المتغيرة.

نسبة رفض الوضع المشترك ممتازة (CMRR): يحقق AD8130AR 94 ديسيبل CMRR من العاصمة إلى 100 كيلو هرتز ، 80 ديسيبل عند 2 ميجا هرتز ، و 70 ديسيبل في 10 ميغاهيرتز.يتيح ذلك رفض الضوضاء أو التداخل غير المرغوب فيها الذي يظهر بالتساوي على كلا المدخلات ، حتى في الترددات العالية للاستخدام مع كابلات الزلاجات الملتوية غير المحمية.

ارتفاع المعاوقة المدخلات: تضمن مقاومة المدخلات العالية الحد الأدنى من التحميل على مصدر الإشارة ، والحفاظ على سلامة الإشارة وجعلها أسهل في الواجهة مع دوائر أخرى.

نطاق الجهد الشائع للمدخلات المشتركة: النطاق الواسع الوضع المشترك يعني أن مكبر الصوت يمكن أن يقبل فولتية المدخلات التي تتأرجح أعلى أو أسفل الأرض دون تشويه ، حتى بدون استخدام المحولات.

ضوضاء المدخلات المنخفضة: يحافظ AD8130AR على أرضية ضوضاء منخفضة ، مما يجعلها مناسبة للتطبيقات الدقيقة مثل الأجهزة والأجهزة الطبية.

تشويه منخفض: يوفر مكبر الصوت تشويهًا توافقيًا إجماليًا منخفضًا للغاية ، يقاس عند -79 DBC لإشارة 1 فولت P-P عند 5 ميغاهيرتز.هذا يضمن استنساخ إشارة دقيقة في تطبيقات مثل الفيديو أو نقل النطاق الأساسي RF.

نطاق إمدادات الطاقة الواسعة : يمكن أن تعمل من إمداد واحد يبدأ في +4.5 فولت أو من الإمدادات المزدوجة التي تصل إلى ± 12.6 فولت ، مما يوفر توافقًا مع مجموعة واسعة من فولتية النظام وتحسين القدرة على التكيف.

وظيفة السلطة: يسمح دبوس الطاقة المدمج بتعطيل الجهاز عند عدم الحاجة إليه ، والحفاظ على الطاقة في تطبيقات تشغيل البطارية أو حساسة للطاقة.

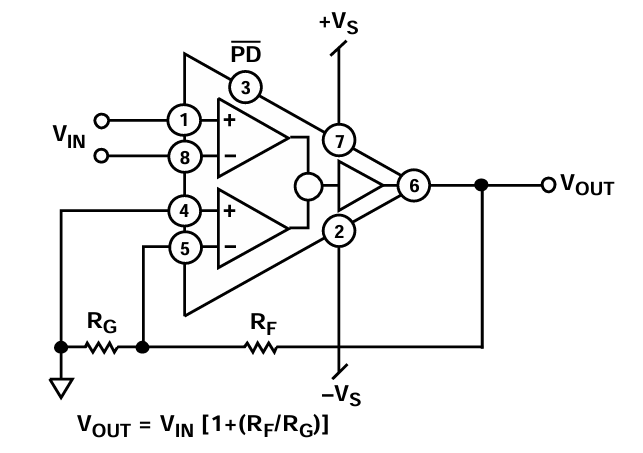

AD8130 مخطط كتلة

يوضح مخطط الكتلة الهيكل الداخلي لـ AD8130 ومتغير AD8130AR ، وكلاهما يعمل كضخم جهاز استقبال تفاضلي.يوجد في قلب الجهاز اثنين من مكبرات الصوت التفاضلية الداخلية مرتبة لمعالجة إشارة إدخال أحادية الطرف (V_IN) وإنتاج خرج تفاضلي.تدخل الإشارة في الدبوس 1 (المدخلات غير الموروثة) وتتدفق عبر مضخمات داخلية متطابقة تحافظ على الرفض الممتاز للوضع المشترك وإخلاص الإشارة.يرتكز PIN 5 من خلال RESTOR RG ، في حين أن RESTOR RESTOR RF يربط الإخراج مرة أخرى بمسار انقلب ، ويحدد الكسب وفقًا للصيغة:

يضمن ترتيب التغذية المرتدة هذا الاستقرار والتحكم الدقيق للكسب.يتم توفير الطاقة للجهاز عبر المسامير 2 و 7 ، والتي يتم توصيلها بقضبان التوريد السلبية والإيجابية على التوالي (-VS و +VS).يخرج PIN 6 إشارة مضخمة نهائية ، ويسمح PIN 3 (PD) بالتحكم في الطاقة لتوفير الطاقة عندما لا يكون الجهاز قيد الاستخدام.تقلل البنية التفاضلية الداخلية من التشويه والتداخل الخارجي ، مما يجعل سلسلة AD8130 مناسبة للمطالبة بتطبيقات عالية السرعة مثل توزيع إشارة الفيديو الدقيقة على خطوط الزوج الملتوية.

مواصفات AD8130AR

يكتب	المعلمة
الشركة المصنعة	أجهزة التناظرية Inc.
التغليف	أنبوب
حالة الجزء	عفا عليها الزمن
نوع مكبر للصوت	التفاضلي
عدد الدوائر	1
معدل الضبط	1100 فولت/µs
-3db النطاق الترددي	290 ميغاهيرتز
الحالي - تحيز المدخلات	500 نا
الجهد - إزاحة الإدخال	400 µV
الحالي - العرض	13 م
الحالي - الإخراج / القناة	40 مللي أمبير
الجهد - امتداد الإمداد (دقيقة)	4.5 v
الجهد - امتداد الإمداد (كحد أقصى)	25.2 ضد
درجة حرارة التشغيل	-40 درجة مئوية ~ 85 درجة مئوية
نوع التثبيت	جبل السطح
حزمة / حالة	8-soic (0.154 "، عرض 3.90 مم)
حزمة جهاز المورد	8 جدا
رقم المنتج الأساسي	AD8130

تطبيقات AD8130AR

أجهزة استقبال الخط التفاضلي عالية السرعة

تم بناء AD8130AR لهذا الغرض لتلقي إشارات تفاضلية عالية التردد تنتقل عبر كابلات الملتوية.يضمن الرفض الممتاز للوضع المشترك وعرض النطاق الترددي الواسع أن تظل الإشارة نظيفة ودقيقة حتى عند وجود الضوضاء الكهربائية الخارجية.هذا يجعلها مثالية للاستخدام في الأتمتة الصناعية أو روابط الاتصالات أو البيئات التي تشكل فيها EMI و Crosstalk مخاوف.

التحويل التفاضلي إلى الانتهاء

في العديد من الأنظمة ، تنتقل الإشارات في شكل تفاضلي لمناعة الضوضاء ولكن يجب تحويلها إلى إشارات أحادية الطرف لمزيد من المعالجة.يعالج AD8130AR هذا التحويل مع الحد الأدنى من التشويه ودعم الجهد الواسع ، مما يتيح التواصل النظيف والفعال بين المخرجات التفاضلية و ADCs أحادية الطرف ، DSPs ، أو الأنظمة التناظرية.

مضخمات الأجهزة عالية السرعة

بفضل مقاومة المدخلات العالية ، والضوضاء المنخفضة ، والخطية الاستثنائية ، فإن AD8130AR مناسب تمامًا لتطبيقات الأجهزة.يتيح قياسات تفاضلية دقيقة وتضخيم دون إضافة ضوضاء النظام ، مما يجعلها ذات قيمة في واجهات المستشعر العلمي أو الطبي أو الصناعي.

تطبيقات تغيير المستوى

يستوعب AD8130AR نطاقًا واسعًا من الجهد المشترك للمدخلات ، مما يسمح له بتحويل مستويات الجهد بين الأنظمة ذات الإمكانات الأرضية المختلفة.يعد هذا مفيدًا في الأنظمة التي تمتد مسافات طويلة أو تربط مجالات الطاقة المختلفة دون الحاجة إلى محولات العزل أو أجهزة إضافية.

نقل إشارة الفيديو التناظرية والرقمية

مع عرض النطاق الترددي الواسع والتشويه المنخفض ، يعد AD8130AR مثاليًا لنقل إشارات الفيديو التناظرية أو الرقمية على كابلات الملتوية.إنه يحافظ على سلامة وضوح الصورة وتوقيت ، مما يجعلها مناسبة لأنظمة المراقبة بالفيديو أو معدات البث أو إعدادات رؤية الماكينة التي تتطلب ناقل حركة لمسافات طويلة.

أنظمة نقل البيانات عالية السرعة

في أنظمة اتصال البيانات ، يعد تدهور الإشارة على المسافة مصدر قلق كبير.يخفف AD8130AR من ذلك من خلال الحفاظ على دقة الإشارة العالية حتى على أطوال الكبل الممتدة ، مما يضمن وصول الإشارات الرقمية السريعة سليمة.إنه خيار رائع لأنظمة مثل Ethernet على الزوج الملتوي أو وحدات الحصول على البيانات أو الطائرات الخلفية للتحكم الرقمي.

AD8130AR أجزاء مماثلة

• AD8130ARZ-Reel

يتكون AD8130ARZ-Reel بشكل وظيفي مع AD8130AR ، ويتميز نفس النطاق الترددي 270 MHz ، ومعدل 1090 V/µs ، و CMRR مرتفع.يكمن الاختلاف الرئيسي في تنسيق التغليف الخاص به ، ويأتي هذا الإصدار في بكرة خالية من الرصاص ، متوافقة مع ROHS مناسبة لتجميع SMT (تقنية السطح) الآلية.إنه مثالي لبيئات التصنيع ذات الحجم العالي التي تسعى للحصول على الامتثال البيئي وعمليات الإنتاج الفعالة.

• AD8130Armz-Reel

يشارك هذا البديل ، AD8130Armz-Reel ، جميع الخصائص الكهربائية الأساسية لـ AD8130AR ولكنه يأتي في حزمة مصغرة صغيرة (MSOP-8) بدلاً من SOIC القياسي.يوفر تنسيق MSOP بصمة أصغر ، مما يجعله مثاليًا لتصميمات ثنائي الفينيل متعدد الكلور المدمجة أو المقيدة للفضاء دون المساس بالأداء.إنه خيار أفضل للأنظمة المضمنة المحمولة أو الكثيفة.

• AD8130Armz-Reel7

يعد AD8130Armz-REEL7 نفس جهاز Armz-Reel ولكنه يتم توفيره بتنسيق شريط وتردد بحجم 7 بوصات محسّنًا لأنظمة محددة.إنه يحافظ على نفس الخصائص عالية السرعة والمنخفضة الإجهاض ، مما يوفر الراحة لخطوط التجميع التي تتطلب تحملات بكرة أكثر إحكاما أو أشواط دفعات أصغر.

مزايا AD8130AR

بنية ردود الفعل النشطة

على عكس OP-AMPs التقليدية ، يستخدم AD8130AR تصميم ردود الفعل النشط الذي يفصل مسارات الإدخال والتعليقات.هذا يقلل من التفاعل بين الإشارة والتعليقات ، وتحسين الاستقرار وتقليل التشويه.كما أنه يعزز قدرة الجهاز على رفض الضوضاء الشائعة ، مما يجعله أكثر ملاءمة لمعالجة الإشارات التفاضلية على مسافات طويلة.

عرض النطاق الترددي المرتفع ومعدل العمل

يوفر مكبر الصوت عرض النطاق الترددي 270 ميغاهيرتز ومعدل انخفاض سريع البرق يبلغ 1090 فولت/µs.تتيح هذه الخصائص أن تتعامل مع الحواف السريعة ومحتوى التردد العالي مع الحد الأدنى من التأخير أو فقدان الإشارة ، مما يجعله مثاليًا لتطبيقات نقل الفيديو أو النطاق الأساسي ل RF أو أنظمة الاتصالات الرقمية.

تشويه منخفض وضوضاء

مع مستوى ضوضاء المدخلات البالغ 12.5 nv/√Hz فقط والتشويه التوافقي تصل إلى −79 DBC عند 5 ميغاهيرتز ، يضمن AD8130AR تضخيم إشارة نظيفة وعالية الدقة.هذا يجعلها مثالية للأجهزة الحساسة واكتساب البيانات الدقيقة.

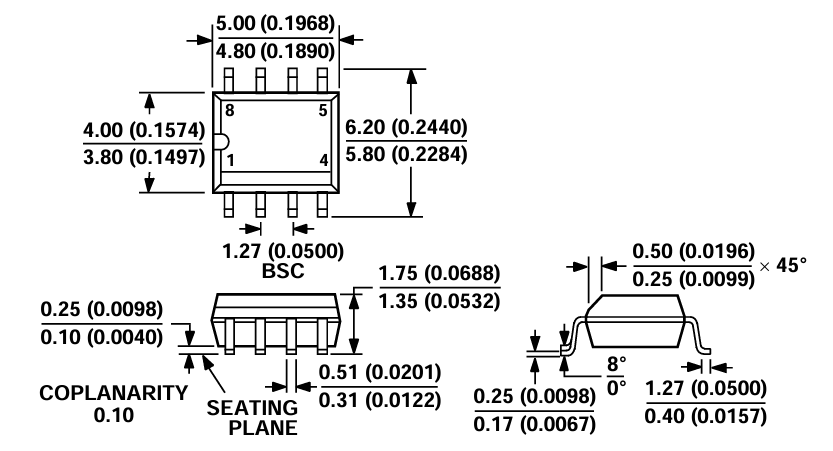

أبعاد التغليف AD8130AR

أبعاد الحزمة

المعلمة	البعد (مم)
عرض الجسم	3.80 - 4.00
طول الجسم	4.80 - 5.00
العرض العام (مع العملاء المتوقعين)	5.80 - 6.20
ارتفاع الجسم	1.35 - 1.75
الملعب الرصاص (تباعد الدبوس)	1.27 (بكالوريوس)
عرض الرصاص	0.25 - 0.50
سمك الرصاص	0.17 - 0.25
طول الرصاص (من الحزمة)	0.40 - 1.27
ارتفاع المواجهة	0.10 - 0.25
coplanarity	0.10 (كحد أقصى)
زاوية الانحناء الرصاص	0 ° - 8 °

حزمة الخطوط العريضة

AD8130AR الشركة المصنعة

يتم تصنيع AD8130AR من قبل شركة Tensives Inc. (ADI) ، وهي شركة أشباه الموصلات المشهورة عالميًا معترف بها لقيادتها في تقنيات معالجة الإشارات المختلطة ذات الإشارات التناظرية عالية الأداء.تأسست ADI في عام 1965 ومقرها في ويلمنجتون ، ماساتشوستس ، قامت ADI ببناء سمعة قوية لتقديم مكونات دقيقة تعمل كل شيء من الأتمتة الصناعية والأجهزة إلى البنية التحتية للاتصالات والإلكترونيات الاستهلاكية المتقدمة.تؤكد الأجهزة التناظرية على الجودة والابتكار والموثوقية على المدى الطويل ، مما يجعل مكوناتها ، بما في ذلك الحلول الموثوق بها في AD8130AR في البيئات الهندسية المتطلبة.من خلال دعم التصميم الواسع ، والتوثيق القوي ، والتميز في التصنيع المثبت ، يضمن ADI أن يفي AD8130AR بمعايير صارمة لإخلاص الإشارة وأداء النظام.

خاتمة

يعد AD8130AR خيارًا ذكيًا عندما تحتاج إلى مكبر للصوت الموثوق الذي يحافظ على نظافة الإشارات ، حتى على الكابلات الطويلة أو في أماكن صاخبة.يحتوي على مجموعة واسعة من الاستخدامات من أنظمة الفيديو والبيانات عالية السرعة لاختبار المعدات وأجهزة الاستشعار.إنه يعمل بشكل جيد مع إمدادات الطاقة المختلفة ويأتي في العديد من أنواع الحزم لتناسب تصميمات مختلفة.إن أدائها القوي ، وضوضاء منخفضة ، وجودة موثوق بها من الأجهزة التناظرية يجعلها رائعة لأي شخص يبني إلكترونيات سريعة ودقيقة.

ورقة البيانات pdf

AD8130AR DATASHETS:

EOL Lead (PB)-07/OCT/2016.PDF

AD8129/30.PDF
