دليل كامل لمقاوم 10K: رمز اللون والتطبيقات واستخدامات الدائرة

يتحدث هذا الدليل عن مقاوم 10K وهو أمر مهم للغاية في الدوائر الإلكترونية.سنشرح ماهية المقاوم 10K ، وكيفية معرفة ذلك باستخدام الألوان ، وما يفعله في الإلكترونيات المختلفة.يغطي الدليل أنواعًا مختلفة من ترميز الألوان مثل 3-band و 4 band و 5 band و 6 band ، مما يسهل عليك تحديدها واستخدامها.كما يبحث في كيفية مساعدة مقاومات 10K في الأجهزة ، من التحكم في الكهرباء في الدوائر إلى التأكد من أن أجهزة مثل أجهزة ضبط الوقت وأجهزة الاستشعار تعمل بشكل صحيح.

كتالوج

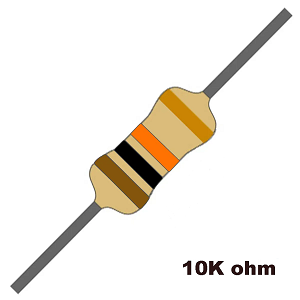

ما هو المقاوم 10K؟

أ 10K المقاوم هو مكون إلكتروني صغير ولكنه مهم مع مقاومة 10000 أوم (ω).يساعد في التحكم في تدفق التيار الكهربائي ، وتقسيم الفولتية ، وحماية عناصر الدائرة الحساسة.يتم استخدام مثل هذه المقاومات في كل من الدوائر التناظرية والرقمية ، مما يضمن تشغيل مستقر ومنع السلوك الكهربائي غير المرغوب فيه.من السهل تحديد هذا المقاوم بفضل الأشرطة المشفرة بالألوان ، والتي تحدد مقاومتها دون الحاجة إلى أدوات اختبار متعددة أو غيرها من أدوات الاختبار.

في الإلكترونيات الرقمية ، غالبًا ما يتم استخدام المقاوم 10K كمقاوم سحب أو سحب ، مما يساعد على تحكم الدقيقة في الحفاظ على حالات منطقية مستقرة عن طريق منع الإشارات العائمة (غير المحددة).في الدوائر التناظرية ، يلعب دورًا رئيسيًا في الترانزستورات التحيز ، مما يضمن تشغيل مكبر للصوت المناسب.عند الجمع بين المكثفات ، فإنه يشكل شبكات RC ، والتي يتم استخدامها لإنشاء تأخيرات الوقت أو مرشح إشارات لدوائر المذبذب ومعالجة الإشارات.بسبب تعدد استخداماته ، يظهر المقاوم 10KΩ في مجموعة واسعة من التطبيقات ، من أجهزة ضبط الوقت البسيطة إلى واجهات رقمية معقدة.

رمز لون المقاوم 10K

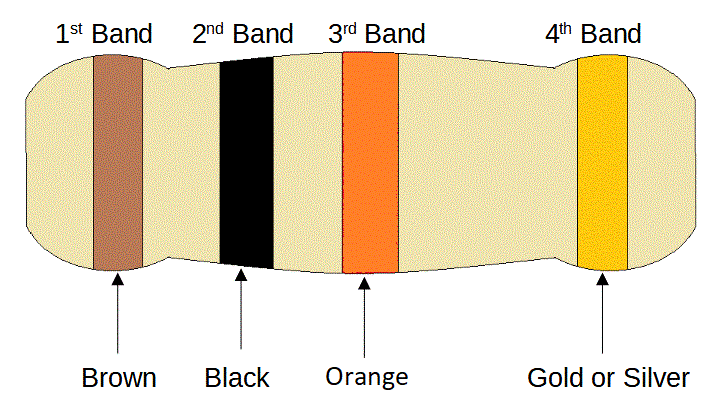

الشكل 2. رمز لون المقاوم 10K

لجعل التعريف سريعًا ودقيقًا ، تستخدم المقاومات نظام علامات مشفرة بالألوان.يتبع المقاوم القياسي من 4 النطاق 10KΩ (10000 أوم) رمز لون محدد لتمثيل قيمته.فرقة الألوان الأولى هي بنيالذي يتوافق مع الرقم الأول ، 1.الفرقة الثانية أسود، يمثل الرقم الثاني ، 0.معا ، هذه تشكل الرقم 10.الفرقة الثالثة هي البرتقالي، الذي يعمل كمضاعف ، بمعنى أن الرقم الأساسي (10) يجب مضاعفه بواسطة 1000، مما أدى إلى مقاومة كاملة 10000 أوم (10KΩ).أخيرًا ، الفرقة الرابعة ، والتي في هذه الحالة هي ذهب، يشير إلى تسامح المقاوم ، تحديد مقدار المقاومة الفعلية التي قد تختلف من القيمة الاسمية. ذهب يدل على تسامح ± 5 ٪، بمعنى الحقيقي مقاومة يمكن أن تتراوح من 9500Ω إلى 10،500Ω.يضمن مستوى التسامح هذا أنه حتى مع وجود اختلافات بسيطة أثناء التصنيع ، يظل المقاوم ضمن حدود مقبولة لمعظم التطبيقات الإلكترونية للأغراض العامة.

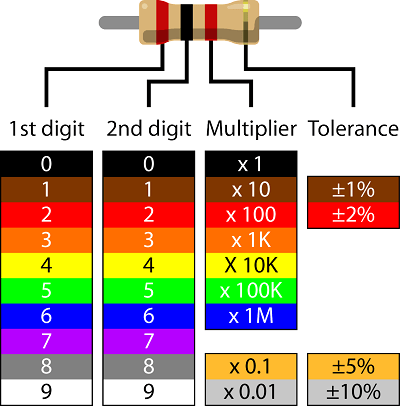

الشكل 3. رمز لون المقاوم 10K

كيف تقرأ رمز لون المقاوم؟

قد يبدو نظام رمز الألوان المقاوم معقدًا في البداية ، ولكن من خلال اتباع نهج منهجي ، يمكنك تعلم فك تشفير القيم بكفاءة ودقة.لتفسير قيمة المقاوم بشكل صحيح ، فإن الخطوة الأولى هي العثور على نقطة انطلاق نطاقات الألوان.سيكون لدى أحد طرفي المقاوم أول نطاق ألوان يتم وضعه بالقرب من الحافة من النطاقات الأخرى ، هذه هي النهاية التي تبدأ فيها القراءة.تمثل الفرقة الأخيرة ، التي تباعدت في كثير من الأحيان بعيدًا قليلاً عن التسامح وعادة ما تكون ذهبية أو فضية.بمجرد إنشاء الاتجاه ، تتمثل الخطوة التالية في تحديد نطاقات الأرقام ، والتي تحدد قيمة مقاومة القاعدة.هذه هي الأولين أو الثلاثة فرق ، اعتمادًا على ما إذا كان المقاوم لديه أربعة أو خمسة أو ستة فرق في المجموع.بعد تحديد القيمة الأساسية ، يعمل النطاق التالي كمضاعف ، مما يؤدي إلى تحجيم القيمة الأساسية بعامل من عشرة أو مائة أو ألف أو أكثر.هذه الخطوة مهمة لأن سوء التفسير البسيط للمضاعف يمكن أن يؤدي إلى قيمة مقاومة غير صحيحة بشكل كبير ، مما يؤثر على أداء الدائرة.

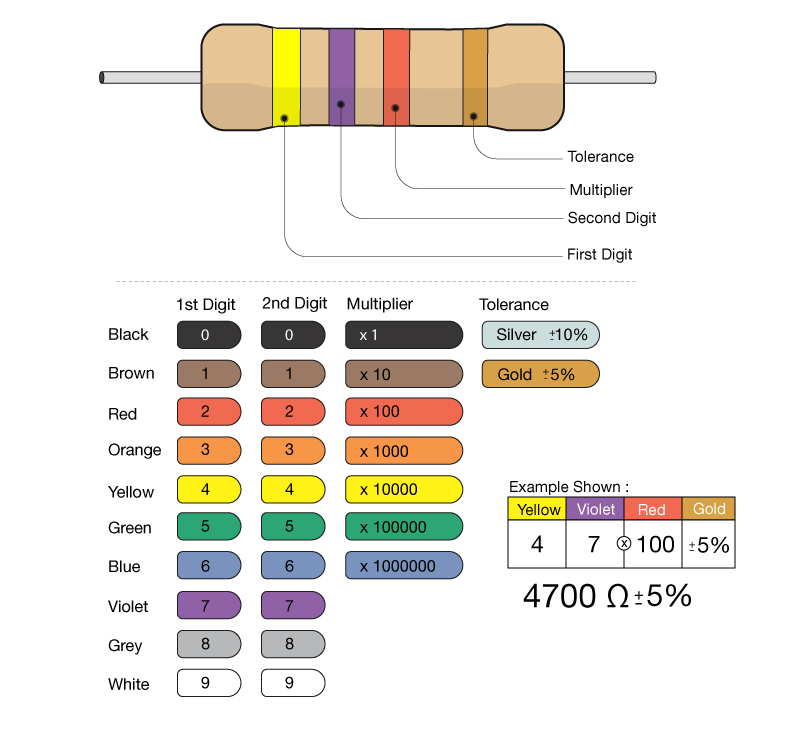

الشكل 4. تفسير رمز لون المقاوم المختلفة

أخيرًا ، بعد حساب قيمة المقاومة من رمز اللون ، هي دائمًا ممارسة جيدة للتحقق منها ، خاصة في تطبيقات حساسة الدقة.يمكن استخدام مقياس متعدد لقياس المقاومة الفعلية وتأكيد أنها تطابق القيمة المتوقعة. هذه الخطوة مفيدة عند التعامل مع المقاومات القديمة التي قد تكون تلاشي نطاقات الألوان ، مما يجعلها صعبة القراءة.للمقاومات مع ستة النطاقات ، يشير نطاق إضافي إلى معامل درجة الحرارة ، والذي يوضح مقدار التغير المقاومة مع اختلافات درجة الحرارة.هذا الخصبة جيدة في الدوائر التي تتطلب الاستقرار الحراري ، مثل كأدوات قياس الدقة والإلكترونية عالية الأداء الأنظمة.

رمز لون المقاوم 10K 10K

الشكل 5. رمز لون مقاوم 10 كيلو باند 10K

أ 3 النطاق 10K المقاوم يبسط عملية وضع العلامات باستخدام رقمين فقط متبوعًا بمضاعف ، مما يجعلها أكثر وضوحًا مقارنة بنظيرها 4 النطاق.في حالة المقاوم 10KΩ (10000 أوم) ، فإن أشرطة الألوان هي بنية أسود وبرتقالية.الفرقة الأولى ، بني، يمثل الرقم 1في حين أن الفرقة الثانية ، أسود، يمثل الرقم 0.معا ، يشكل هذان الرقمين الرقم 10.الفرقة الثالثة ، التي تعمل كـ مضاعف، يكون البرتقالي، مما يدل على عامل الضرب 1000.عند مضاعفة 10 × 1000 ، الناتجة قيمة المقاومة يكون 10000 أوم، أو 10kΩ.تتيح طريقة ترميز الألوان هذه تحديدًا سريعًا لقيم المقاومة.

على عكس المقاومات ذات 4 النطاق ، والتي تشمل نطاقًا منفصلاً للإشارة إلى التسامح ، لا توفر مقاومات 3 النطاق هذا المستوى من التفاصيل ، وهذا يعني تسامح يكون مُثَبَّت في ± 20 ٪ بشكل افتراضي.يعني مستوى التسامح هذا أن المقاومة الفعلية لمقاوم 10KΩ يمكن أن تختلف بين 8KΩ و 12KΩ اعتمادًا على اختلافات التصنيع.إن عدم وجود نطاق تسامح مخصص يبسط التصميم البصري للمقاوم ولكنه يحد أيضًا من ملاءمته للتطبيقات التي تتطلب دقة مقاومة ضيقة.يتبع التدوين الموحد لهذه المقاومات تنسيق 103 متر ، حيث يمثل 103 قيمة المقاومة (10 × 1000 = 10000 أوم) ، ويعين M تسامحًا بنسبة ± 20 ٪.على الرغم من أن نطاق التسامح الواسع هذا قد يبدو كبيرًا ، إلا أنه مقبول عمومًا للدوائر التي لا تتطلب قيم مقاومة دقيقة.غالبًا ما تستخدم أجهزة مثل فواصل الجهد الأساسية ، ومقاومات السحب ، والمقاومات التي تحد من التيار في دوائر LED مقاومات ثلاثية النطاق ، حيث لا يؤثر الانحراف الصغير عن المقاومة المقصودة على أداء الدائرة الإجمالية.

نظرًا لأن مقاومات 3-band أقل دقة ، فهي موجودة في التطبيقات المنخفضة التكلفة والأغراض العامة بدلاً من الإلكترونيات الدقيقة.توجد هذه المقاومات عادة في التصميمات الإلكترونية القديمة ، حيث تفضل الدوائر الحديثة في كثير من الأحيان مقاومات أكثر دقة من 4 النطاق أو 5 النطاق لتحسين الموثوقية والدقة.ومع ذلك ، تظل مقاومات 3-band متاحة على نطاق واسع وتستمر في استخدامها في مختلف التطبيقات حيث يتم إعطاء الأولوية للتكلفة والبساطة على الدقة.يتيح نظام رمز الألوان المباشر الخاص بهم تحديد الهوية والحسابات اليدوية السريعة ، مما يقلل من احتمال وجود أخطاء عند تجميع الدوائر الإلكترونية.سواء تم استخدامها في النماذج الأولية أو التجريب أو تصميم الدائرة الأساسية ، تظل مقاومات 3 النطاق مكونًا من مكونات الإلكترونيات.

رمز لون المقاوم 10K 10K

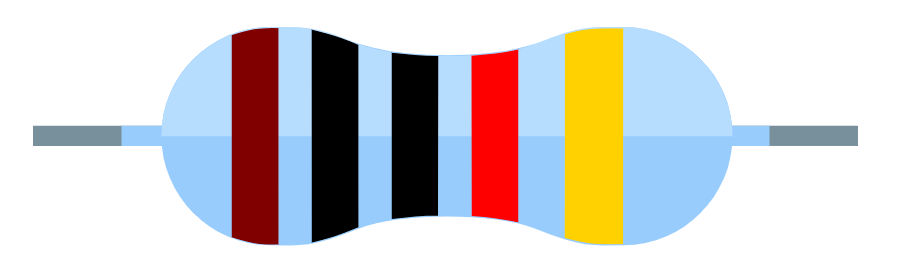

الشكل 6. رمز لون المقاوم 10 كيلو باند 10K

أ 5 النطاق 10K المقاوم يوفر الدقة المعززة على نظيره المكون من 4 نطاق من خلال دمج رقم إضافي في تسلسل رمز اللون.الفرقة الملونة الأولى ، بني، يمثل الرقم 1، تحديد الرقم الأولي لقيمة المقاومة.بعد هذا ، و أسود الفرقة تعني 0، وهو الرقم الثاني ، والآخر أسود تتبع الفرقة ، تساهم بآخر 0 كما الرقم الثالث.تشكل هذه الأرقام الثلاثة معًا الرقم 100، والتي تعمل كقيمة أساسية قبل أي تعديلات من قبل المضاعف.الفرقة الرابعة في التسلسل ، وهو أحمريعمل كمضاعف وله قيمة × 100، تحويل النقطة العشرية بشكل فعال مما أدى إلى مقاومة إجمالية قدرها 10000 أوم.الفرقة الأخيرة ، ذهب، مسؤول عن تحديد مستوى التسامح ، وهو في هذه الحالة ± 5 ٪، بمعنى أن المقاومة الفعلية للمقاوم يمكن أن تختلف بنسبة تصل إلى 5 ٪ في أي من الاتجاهين من القيمة الاسمية.

يعد وجود شريط خامس على المقاوم عاملاً كبيرًا في ضمان المزيد من قيم المقاومة الدقيقة ، حيث يقدم رقمًا إضافيًا.على عكس المقاومات 4 النطاق ، التي تستخدم فقط رقمين ومضاعف ، فإن الرقم الثالث في المقاوم 5 النطاق يقلل من أخطاء الدقة ويحسن الدقة.هذا مفيد للدوائر الإلكترونية التي تتطلب دقة أكبر ، مثل تلك الموجودة في معالجة الإشارات ، وأدوات القياس ، وتطبيقات المستشعرات الحساسة.لا يزال تصنيف التسامح بنسبة 5 ٪ ، على الرغم من أنه ليس الأكثر دقة المتاحة ، يوفر مستوى معقولًا من الدقة للعديد من المشاريع الإلكترونية للأغراض العامة.يتبع الترميز لهذا المقاوم ، الذي يتم كتابته عادةً باسم 1002J ، ترميز المقاوم القياسي ، حيث يتوافق 1002 مع قيمة المقاومة (10000Ω) ، ويشير الحرف J إلى التسامح بنسبة 5 ٪.

يعد هذا المستوى من الدقة رائعًا في التطبيقات حيث يمكن أن تؤثر الاختلافات البسيطة في المقاومة على وظائف الدائرة.على سبيل المثال ، في مقسمات الجهد ، حيث تحدد قيم المقاومة جهد الخرج ، يساعد المقاوم الأكثر دقة في الحفاظ على مستويات الجهد المتوقعة.وبالمثل ، في مكبرات الصوت ، حيث تؤثر تحمل المكونات على ثبات الكسب ، يضمن استخدام المقاوم 5 النطاق أداءً أكثر اتساقًا.على الرغم من أن المقاومات ذات التحمل الأكثر إحكاما ، مثل ± 1 ٪ أو ± 0.1 ٪ ، متاحة للمهام ذات الدقة العالية ، فإن المقاوم 5K النطاق 10K مع تسامح ± 5 ٪ يلفت التوازن بين فعالية التكلفة والدقة ، مما يجعله اختيارًا شائعًا في العديد من التصميمات الإلكترونية.

رمز ألوان المقاوم 10K 10K

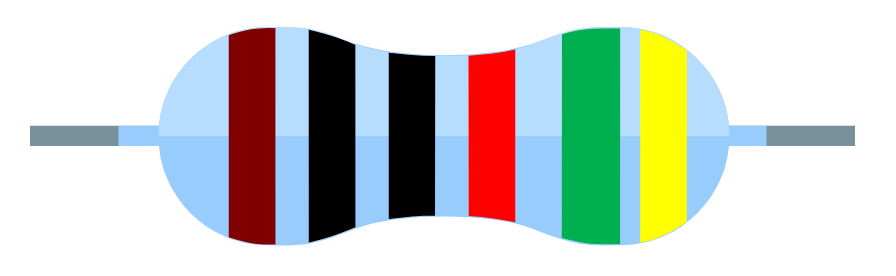

الشكل 7. 6-شريط 10K رمز ألوان المقاوم

أ 6-band 10kΩ المقاوم يتبع نظام ترميز الألوان محدد يوفر معلومات مفصلة حول مقاومته وتسامحه واستقرار درجة الحرارة.تمثل النطاقات الثلاثة الأولى أرقام قيمة المقاومة ، في حين أن النطاق الرابع يعمل كمضاعف لتحديد المقاومة الكلية.يشير النطاق الخامس إلى التسامح ، مما يدل على مقدار المقاومة الفعلية التي قد تختلف من القيمة المحددة.أخيرًا ، يمثل النطاق السادس معامل درجة الحرارة ، وهو عامل كبير في البيئات ذات درجات الحرارة المتقلبة.يخبرنا معامل درجة الحرارة بمدى تغير قيمة المقاومة لكل درجة مئوية ، مما يضمن أن المقاوم يحافظ على الاستقرار في الظروف التي يمكن أن تؤثر فيها الاختلافات الحرارية على الأداء الإلكتروني.يجعل هذا النطاق الإضافي المقاوم 6 النطاق مفيدًا في الدوائر الحساسة ، كما هو الحال في أدوات القياس الراقية والأجهزة الطبية وتطبيقات الفضاء الجوي.

يتم ترتيب نطاقات الألوان على مقاوم 10 كيلو باند 10KΩ على النحو التالي: البني ، الأسود ، الأسود ، الأحمر ، الأخضر ، والأصفر.النطاق الأول (البني) يتوافق مع الرقم الأول ، وهو 1 ، في حين أن الفرقة الثانية (الأسود) يمثل الرقم الثاني ، وهو 0. الشريط الثالث (الأسود) يدل أيضًا على 0 ، مما يعني أن أرقام قيمة المقاومة هي 100. النطاق الرابع (الأحمر) يعمل كمضاعف ، وهو في هذه الحالة 100 ، مما يعطي قيمة مقاومة إجمالية قدرها 10000 أوم ، أو 10KΩ.يشير النطاق الخامس (الأخضر) إلى التسامح ، وهو ± 5 ٪ ، مما يعني أن المقاومة الفعلية يمكن أن تختلف بنسبة 5 ٪ أعلى أو أقل من القيمة المحددة.أخيرًا ، يمثل النطاق السادس (الأصفر) معامل درجة الحرارة ، ويقاس في أجزاء لكل مليون درجة مئوية (جزء في المليون/درجة مئوية) ، مع الأصفر المقابل 25 جزءًا في المليون/درجة مئوية.هذا يعني أنه لكل درجة مئوية من تغير درجة الحرارة ، قد تختلف المقاومة بمقدار 25 جزءًا لكل مليون ، مما يضمن أن المكون يظل مستقرًا نسبيًا حتى في البيئات ذات درجات الحرارة المتقلبة.

تكمن أهمية المقاوم المكون من 6 نطاق في دقتها والاستقرار المحسّنة ، وهي مناسبة للتطبيقات التي يمكن أن تؤثر فيها تغييرات المقاومة البسيطة على أداء الدائرة.بالمقارنة مع مقاومات 4 النطاق أو 5 النطاق ، فإن إضافة نطاق معامل درجة الحرارة يوفر مستوى إضافيًا من الموثوقية ، وخاصة في البيئات ذات الظروف الحرارية المختلفة.يضمن التسامح ± 5 ٪ أن المقاوم يحافظ على مستوى دقة معقولة ، مما يمنع الانحرافات المفرطة عن قيمة المقاومة المقصودة.من خلال دمج نطاق معامل درجة الحرارة ، تساعد مقاومات 6 النطاق في تقليل تأثير التقلبات الحرارية ، مما يضمن أن تظل الدوائر الكهربائية متسقة ويمكن الاعتماد عليها بمرور الوقت.

تطبيقات المقاوم 10K

المقاوم 10K هو مكون يستخدم على نطاق واسع في الإلكترونيات ، ويخدم العديد من الأدوار المهمة:

ردود فعل الجهد في مكبرات الصوت

في مكبرات الصوت التشغيلية (OP-AMPS) ، يلعب المقاوم 10K دورًا في تحديد مكاسب الجهد من خلال تقديم ملاحظات من الإخراج إلى المدخلات المقلوبة.تساعد هذه التغذية المرتدة على التحكم في عامل التضخيم وتضمن الاستقرار في معالجة الإشارات.من خلال تحديد قيمة المقاوم بعناية ، يمكنك ضبط أداء مكبر للصوت ، وتحقيق التوازن المطلوب بين الكسب وعرض النطاق الترددي.في التطبيقات الدقيقة ، مثل تضخيم الصوت والأجهزة ، يسمح هذا المقاوم بتكاثر إشارة دقيقة عن طريق تقليل التشويه وتعزيز الخطية.إنه يعمل بالتزامن مع مكونات أخرى مثل المكثفات والمقاومات الإضافية لاستجابة التردد وتصفية الضوضاء غير المرغوب فيها ، مما يؤدي إلى تحسين جودة الإشارة الإجمالية.

دوائر التوقيت

يتم استخدام المقاوم 10K بشكل متكرر في دوائر التوقيت ، حيث يتعاون مع المكثفات لتحديد التأخير الزمني وفترات التذبذب.في تطبيقات مثل Monostable Multivibrators ، ومولدات النبض ، ودوائر الموقت 555 ، يتحكم المقاوم في شحن ومعدل التفريغ للمكثف ، مما يؤثر بشكل مباشر على خصائص التوقيت.يستخدم هذا في التطبيقات التي تتطلب توليد تأخير دقيق ، مثل نبضات الساعة ، وتعديل التردد ، ودوائر Debound.تحدد قيمة المقاوم مدى سرعة رسوم المكثف أو التصريف في ثوابت الوقت بدقة.من خلال ضبط قيمة المقاوم ، يمكنك تعديل سلوك توقيت الدائرة دون الحاجة إلى تغيير المكونات الرئيسية الأخرى ، مما يوفر المرونة وسهولة تعديل التصميم.

تنظيم الجهد

في دوائر تنظيم الجهد ، يتم استخدام المقاوم 10K بشكل شائع للمساعدة في الحفاظ على جهد إخراج مستقر في المنظمات الخطية ، مما يضمن توصيل الطاقة المتسق للمكونات الإلكترونية الحساسة.غالبًا ما يظهر في حلقات التغذية المرتدة حيث يساعد في تحديد الفولتية المرجعية أو ضبط فولتية الإخراج في ICS منظم الجهد مثل LM317.من خلال توفير مسار يتم التحكم فيه للتدفق الحالي ، فإنه يساعد على تقليل التقلبات التي يمكن أن تؤثر على أداء متحكمها أو أجهزة الاستشعار أو المكونات الدقيقة الأخرى.في بعض التصميمات ، يلعب أيضًا دورًا في موازنة التحميل وتقليل السحب الحالي المفرط ، مما يؤدي إلى تحسين كفاءة الطاقة.يساهم وجود مقاوم 10K في دوائر تنظيم الجهد في تحسين الموثوقية ، مما يقلل من خطر ارتفاع الجهد أو الانخفاضات التي قد تؤدي إلى خلل.

الاستشعار الحالي

غالبًا ما يتم استخدام المقاوم 10K في تطبيقات الاستشعار الحالية ، حيث يساعد على تحويل التدفق الحالي إلى انخفاض جهد قابل للقياس.هذا مفيد في أنظمة إدارة البطاريات ، ودوائر التحكم في المحرك ، وتطبيقات مراقبة الطاقة التي تتطلب قياسًا دقيقًا دقيقًا.من خلال وضع المقاوم في سلسلة مع حمولة ، يمكن قياس انخفاض الجهد عبره واستخدامه لتحديد التيار يتدفق عبر الدائرة ، بعد قانون أوم (v = ir).تتيح هذه الطريقة متحكمها أو أنظمة المراقبة الأخرى بتتبع استهلاك الطاقة ، أو اكتشاف الأعطال ، أو تنفيذ تدابير الحماية.يتم اختيار القيمة 10K بناءً على اعتبارات الحساسية وتبديد الطاقة المطلوبة ، مما يضمن الدقة دون التأثير على أداء الدائرة.

استشعار درجة الحرارة

في تطبيقات استشعار درجة الحرارة ، يستخدم المقاوم 10K بشكل شائع بالاقتران مع الثرمستورات لتشكيل دائرة مقسم الجهد التي تسمح لرسائل المتحكمين لقياس اختلافات درجة الحرارة.يعمل الثرمستور ، الذي تتغير مقاومته مع درجة الحرارة ، مع المقاوم ذي القيمة الثابتة لإنشاء خرج جهد متغير يتوافق مع تغيرات درجة الحرارة.تُستخدم هذه التقنية على نطاق واسع في موازين الحرارة الرقمية وأنظمة HVAC ومراقبة درجة الحرارة الصناعية.يضمن المقاوم 10K أن تظل تغييرات الجهد ضمن نطاق قابل للقياس للمحولات التناظرية إلى الرقمية (ADCs) ، مما يؤدي إلى تحسين دقة قراءات درجة الحرارة.من خلال تحديد قيمة المقاوم المناسبة ، يمكنك تحسين حساسية ودقة نظام القياس.

تصفية الإشارة

غالبًا ما يتم دمج المقاوم 10K في دوائر تصفية الإشارات لإزالة الضوضاء غير المرغوب فيها وتحسين وضوح الإشارات في تطبيقات الصوت والبيانات وتطبيقات المستشعرات.يظهر عادة في مرشحات تمرير منخفض وعالي التمرير ومرشحات النطاق ، ويعمل جنبًا إلى جنب مع المكثفات لتحديد تردد القطع للمرشح.في الدوائر الصوتية ، على سبيل المثال ، يساعد على التخلص من الضوضاء عالية التردد التي قد تؤدي إلى تحطيم جودة الصوت.في أنظمة اتصال البيانات ، يساعد في منع تشويه الإشارة وتحسين موثوقية النقل.من خلال تحديد قيم المقاوم والمكثف بعناية ، يمكنك تخصيص استجابة المرشح لمطابقة متطلبات التطبيق المحددة ، مما يضمن تكامل الإشارة الأمثل.

فواصل الجهد

أحد أكثر تطبيقات المقاوم 10K هو في دوائر مقسم الجهد ، حيث يساعد على التنزه إلى الفولتية إلى مستويات مناسبة لمرتبات Microcontrollers ، وأجهزة الاستشعار ، والمكونات الإلكترونية الأخرى.يتكون مقسم الجهد من مقاومتين متصلين في السلسلة ، مع أن المقاوم 10K غالبًا ما يكون واحدًا منهما ، مما يساعد على إنشاء جهد إخراج مطلوب بتقسيم جهد الإدخال بشكل متناسب.تستخدم هذه التقنية على نطاق واسع في الأجهزة التي تعمل بالبطارية ، ودوائر ADC ، وتطبيقات تغيير المستوى.من خلال اختيار قيم المقاوم المناسبة ، يمكنك تحقيق مستويات جهد دقيقة دون الحاجة إلى دوائر تنظيم الجهد المعقدة.يلعب المقاوم 10K دورًا في ضمان انقسام الجهد المستقر والمستقر في العديد من الإلكترونيات منخفضة الطاقة.

مقاومات السحب/المنسدلة

في الإلكترونيات الرقمية ، يتم استخدام المقاوم 10K بشكل متكرر كمقاوم سحب أو سحب لضمان مستويات منطقية مستقرة ومنع المدخلات العائمة.يمكن أن تسبب المدخلات العائمة سلوكًا غير منتظم في موكّنات متحكم ودوائر منطقية ، مما يؤدي إلى حالات إشارة غير مقصودة.عن طريق توصيل مقاوم 10KΩ بين دبوس الإدخال وجهد الإمداد (السحب) أو الأرض (المنسدلة) ، يتم الحفاظ على مستوى الجهد المحدد عند عدم وجود إشارة نشطة.هذا التطبيق شائع في واجهات الأزرار ، دبابيس GPIO (إدخال/إخراج الغرض العام) ، وخطوط الاتصال I2C.القيمة 10KΩ هي خيار قياسي لأنه يوفر توازنًا بين استهلاك الطاقة وسلامة الإشارة ، مما يضمن تشغيل موثوق به دون السحب الحالي المفرط.

أدى الحد الحالي

غالبًا ما يتم استخدام المقاوم 10K في دوائر LED للحد من كمية التيار المتدفق من خلال LED ، ومنعه من رسم الكثير من التيار والتلف.تتطلب LEDs تيار يتم التحكم فيه للعمل بكفاءة ، وبدون مقاوم يحد من التيار ، يمكنها ارتفاع درجة الحرارة والحروق.من خلال وضع مقاوم 10KΩ في سلسلة مع LED ، يقتصر التيار على مستوى آمن ، مما يضمن أن LED يعمل ضمن مواصفاته المقدرة.هذا مهم في الأجهزة التي تعمل بالطاقة بالبطاريات حيث تكون كفاءة الطاقة أولوية.يمكن أن يساعد استخدام قيمة المقاوم المحسوبة بشكل صحيح في التحكم في سطوع LED ، مما يجعل المقاوم 10K مكونًا مهمًا في تصميم مؤشرات LED ولوحات العرض وأنظمة الإضاءة.

التحيز الترانزستورات

في دوائر مكبر للصوت المستندة إلى الترانزستور ، يتم استخدام المقاوم 10K بشكل شائع للتحيز ، مما يضمن أن الترانزستور يعمل داخل منطقة التشغيل المقصودة.تساعد مقاومات التحيز في تعيين الجهد الأساسي الصحيح في ترانزستورات الوصلات ثنائية القطب (BJTs) أو جهد البوابة في ترانزستورات التأثير الميداني (FETS) ، مما يسمح لها بالعمل بكفاءة في تطبيقات التضخيم أو التبديل.بدون التحيز المناسب ، قد تفشل الترانزستورات إما في تشغيل التشبع بالكامل أو إدخال التشبع ، مما يؤدي إلى تشويه الإشارة أو عدم استقرار الأداء.يوفر المقاوم 10K جهد مرجعي مستقر ، مما يتيح تشغيل ترانزستور ثابت في دوائر مثل مضخمات الصوت ، ومضخمات RF ، ومنظمات التبديل.من خلال اختيار قيمة المقاوم المناسبة ، يمكنك تحسين الأداء مع الحفاظ على كفاءة الطاقة وتقليل تبديد الطاقة غير الضروري.

خاتمة

المقاوم 10K هو جزء أساسي ولكنه مهم من الدوائر الإلكترونية ، مما يساعدهم على العمل بسلاسة وموثوقية.من خلال فهم كيفية اكتشاف واحد من خلال رمز اللون ومعرفة استخداماتها ، يمكنك صنع دوائر أفضل.سواء أكان استخدامها في الإعدادات البسيطة أو الأجهزة المعقدة ، فإن المقاوم 10K هو مفتاح بناء وإصلاح الإلكترونيات ، مما يوفر الاستقرار والدقة أينما تم استخدامه.
